Как сделать блок питания или зарядное устройство из компьютерного бп atx

Содержание

Проверка с помощью мультиметра

Теперь необходимо проверить, передает ли блок питания постоянное напряжение в полном объеме. Для этого:

  • Отключите блок питания и с помощью скрепки или кусочка провода замкните кабель материнской платы. Так вы приведете блок в рабочее состояние.
  • Придайте блоку питания любую внешнюю нагрузку. Подключите к нему дисковод, жесткий диск или кулер;
  • Возьмите мультиметр — это универсальный тестер, замеряющий силу тока. Выставите тестер в режим проверки напряжения постоянного тока.
  • Проверьте напряжение между оранжевым и черным проводом, между красным и черным, а также между желтым и черным.
  • Черный щуп мультиметра втыкаем в разъем напротив черного провода, красный щуп тестера по очереди подключаем к контактам разъема, к которым подходят провода нужных нам цветов.

Работоспособный блок питания будет выдавать следующие значения напряжения:

  • 3 Вольт для оранжевого провода;
  • 5 Вольт для красного провода;
  • 12 Вольт для желтого провода.

Если проведенный тест выдал вам неисправность блока питания, то его можно разобрать и починить. После завершения работ соберите все контакты и произведите правильную их установку.

Если проведенный тест показал, что ваш блок питания исправен, но трудности с компьютером продолжаются, то, скорее всего причина в чем-то другом.

Molex

Изначально данный коннектор был разработан для питания жёстких дисков и дисководов, однако в настоящее время для современных устройств эту функцию выполняют коннекторы SATA (про них ниже), а Molex служат для питания различного дополнительного оборудования.

Преимуществом Molex является наличие одновременно линий на 5 и на 12 Вольт, причём по каждой линии может протекать ток до 11 Ампер, то есть мощность 12-вольтовой линии 132 Ватта, а 5-вольтовой – 55 Ватта. Часто в Интернете можно встретить информацию, что Molex обеспечивает мощность 187 Ватт. Это верно, но разъём дополнительного питания видеокарт имеет только линии на 12 Вольт, а линия 5 Вольт не задействуется. В майнинг-фермах Molex-коннекторы используются для подключения райзеров, вентиляторов охлаждения, дополнительного питания материнской платы и как замена недостающих PCI-E коннекторов.

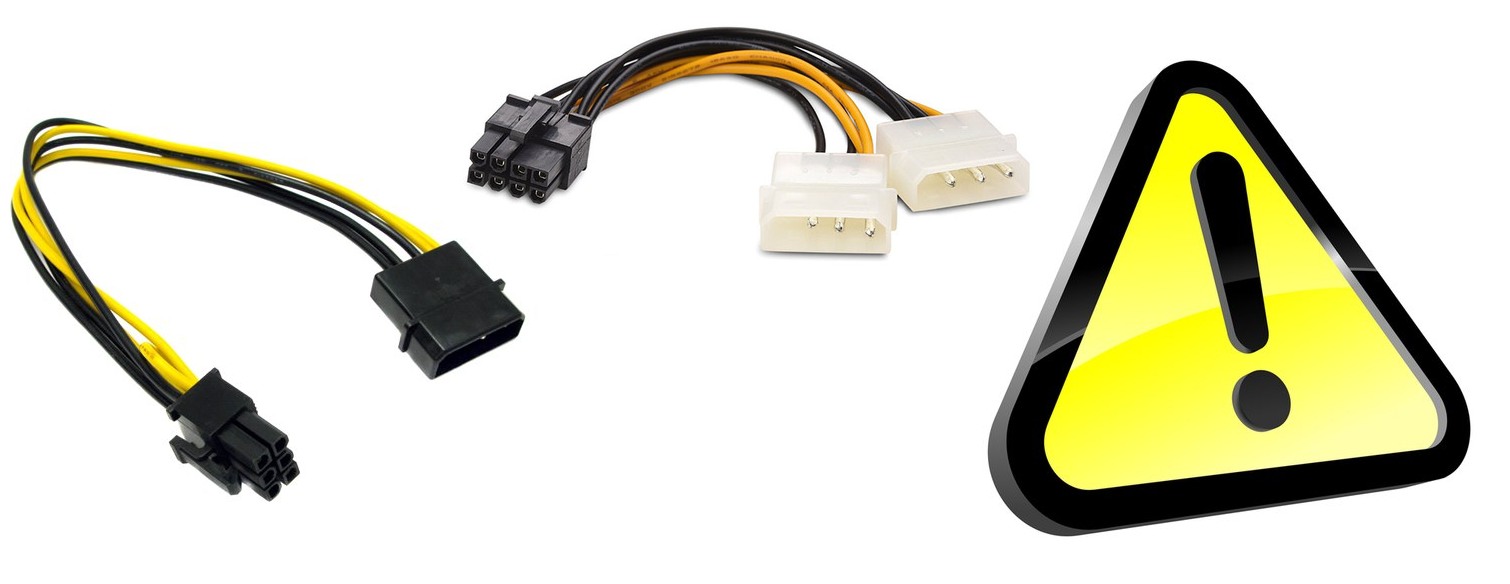

С использованием Molex придумано множество переходников. И некоторые из них несут реальную угрозу возгорания!

Топ самых пожароопасных переходников возглавляет переходник MOLEX->8-контактный PCI-E. Потребляемая мощность видеокарты по 8-контактному разъёму, как я уже отмечал выше, до 150 Ватт. Molex рассчитан на 132 Ватт.

С осторожностью следует использовать переходники Molex->6-контактный PCI-E и 2хMolex->8-контактный PCI-E. По мощности тут превышения нет, но не стоит расслабляться

Производители переходников часто используют некачественные материалы – тонкие провода, дешёвый пластик, ненадёжные металлические части. Это может также привести к возгоранию. После установки таких коннекторов регулярно следите за их состоянием.

Наиболее безопасный вариант – это переходники 2хMOLEX->6-контактный PCI-E. Хороший запас по мощности позволяет избежать возгорания вследствие перегрева, но всё ещё остаётся опасность возникновения проблем из-за плохого контакта, в результате чего этот переходник фактически превратится в 1хMolex->6-контактный PCI-E, а это уже первый шаг к большим проблемам.

Желательно избегать использования Molex-переходников для подключения видеокарт. Тем не менее, можно относительно безопасно применять коннекторы Molex для питания райзеров (напомню, их потребление не более 75 Ватт), в том числе и помощью переходников.

Распиновка Molex

  • Вывод
  • Цвет
  • Назначение
1 Жёлтый +12 вольт
2 Чёрный Земля
Один чёрный провод выполняет функцию земли для питания +5 вольт, второй для питания +12 вольт
3 Чёрный Земля
4 Красный +5 вольт

Какой ток потребляет шуруповерт

Прежде, чем подбирать подходящий блок питания, нужно понять, на какой потребляемый ток нужно рассчитывать. К сожалению, производители аккумуляторных шуруповертов не указывают ток, потребляемый двигателем. Емкость самого аккумулятора в ампер-часах, которая обязательно указанна на батарее, не позволяет понять какой ток потребляет шуруповерт в рабочем режиме

. Максимум, что может указать производитель, это мощность в ваттах, но это бывает очень редко, обычно мощность указанна непосредственно в силе крутящего момента.

Читать также: Ключ разводной размеры по номерам

Если мощность в ваттах все-таки указанна, мы можем иметь представление о потребляемом токе и подобрать соответствующий блок питания с небольшим запасом по току/мощности. Для вычисления силы тока достаточно разделить мощность в ваттах на рабочее напряжение шуруповерта, в данном случае это 12 вольт. Итак, если производитель указал мощность например 200 ватт – 200:12=16,6 А – такой ток потребляет шуруповерт в рабочем режиме.

Однако указанная мощность это большая редкость и нет универсальной цифры, характеризующей все 12-ти вольтовые шуруповерты. Нужно понимать, что при полном торможении вала двигателя, токи могут значительно превышать номинальные и вычислить эту величину очень не просто. В то же время, анализ различных форумов и собственного опыта показали – для работы шуруповерта зачастую достаточно тока в 10 А, этого достаточно для выполнения многих функций закручивания и сверления. При этом известно, что броски тока при полном торможении вала могут превышать 30 А.

Ну и какой же вывод можно сделать из всего этого? Для шуруповерта подойдет блок питания 12 В дающий 10 А тока, если имеется возможность использовать блок 20-30 А, это даже лучше. Это среднестатистические цифры, применимые к большинству шуруповертов.

Распиновка питания для SATA

Для обновления интерфейса IDE был введен новый кабель SATA, который содержал в себе 15 контактов. Всего к штекеру подведено пять проводов, каждый из которых занимает по три контакта. Первая тройка контактов оранжевого цвета работает с напряжением в 3,3 вольта. Вторая тройка является контактами COM, то есть «землей». Средние контакты имеют входное напряжение 5 вольт. Четвертая тройка идентична второй. Последние три контакта уже с напряжением 12 вольт.

В старых версиях данного кабеля было четыре провода по три контакта, но с обновлением интерфейса была добавлена поддержка 3,3 вольта входного напряжения, которая обозначается оранжевым проводом.

Распиновка 15-контактного разъема питания SATA

Распиновка – это карта интерфейса, которая описывает контакты, которые соединяют электрическое устройство или разъем.

Ниже приведена схема расположения стандартного 15-контактного разъема питания SATA для версии 2.2 спецификации ATX. Если вы используете эту таблицу выводов для проверки напряжений источника питания, имейте в виду, что эти напряжения должны находиться в пределах допуска ATX.

Справочник по 15-контактному разъему SATA

Пин Название Цвет провода Описание
1 +3.3VDC Оранжевый +3.3 VDC
2 +3.3VDC Оранжевый +3.3 VDC
3 +3.3VDC Оранжевый +3.3 VDC
4 COM Черный Земля
5 COM Черный Земля
6 COM Черный Земля
7 +5VDC Красный +5 VDC
8 +5VDC Красный +5 VDC
9 +5VDC Красный +5 VDC
10 COM Черный Земля
11 COM Черный Земля (Дополнительное или другое использование)
12 COM Черный Земля
13 +12VDC Желтый +12 VDC
14 +12VDC Желтый +12 VDC
15 +12VDC Желтый +12 VDC

Существует два менее распространенных разъема питания SATA: 6-контактный разъем, называемый тонким разъемом (питание +5 В пост. Тока), и 9-контактный разъем, называемый микроразъемом (питание +3,3 В пост. Тока и +5 В пост. тока). Таблицы выводов для этих разъемов отличаются от приведенных здесь.

Пробные тесты

Прежде, чем приниматься за сооружение рабочей конструкции, следует протестировать все на «коленках», убедиться
в стабильности работы шуруповерта под нагрузкой и отсутствии сильных перегревов в блоке питания.

Берем компьютерный блок питания и проверяем его: включаем в сеть, в выходном пучке проводов находим
зеленый (говорят он может быть другого цвета, но мне всегда попадались зеленые) и замыкаем его перемычкой
на любой из черных (все черные провода на выходе — общий вывод, в нашем случае он минус). Блок должен
включиться, между черными и желтыми проводами появится напряжение 12 вольт. Проверить это можно мультиметром
или подключив к названным выводам любой компьютерный кулер.

Если все в порядке и блок выдает около 12 вольт на желтом(+) и черном(-) выводах, продолжаем. Если
же напряжение на выходе отсутствует — ищем другой блок или ремонтируем этот, эта отдельная тема будет описана
отдельно.

Отрезаем штекер от выхода блока и берем по 3-4 желтых и черных проводов, идущих из блока и соединяем
их параллельно. Отрезая штекер, не забудьте о зеленом пусковом проводнике, он должен быть замкнут на черный.
Мы получили источник 12 В с приличной нагрузочной способностью по току в 10-20 А, токи зависят от модели
и мощности блока.

Теперь нужно подцепить наши 12 В к клеммам шуруповерта без батареи, полярность подключения смотрим по батарее.
Ну и проверяем шуруповерт — на холостом ходу, потом притормаживая рукой. На этом этапе я столкнулся с проблемой:
при полном нажатии кнопки шуруповерт работает, при медленном, плавном нажатии кнопки шуруповерта блок питания
уходит в защиту. Для сброса защиты необходимо отключать блок от сети и включать заново. Совсем не пойдет, нужно
как-то исправлять такую нестабильность.

Я вытащил плату блока из корпуса и подцепил дополнительно мультиметр, для постоянного контроля напряжения

На мой взгляд, такое явление может возникать из-за того, что блоком питания и кнопкой шуруповерта
управляют ШИМ-контроллеры, из-за помех по проводам питания, контроллеры как-то мешают друг другу. Пробуем
решить эту проблему использованием импровизированного LC-фильтра.

Я собрал фильтр за 5 минут из того что было под рукой: 3 электролитических конденсатора по 1000 мкф на
16 вольт, неполярного конденсатора менее 1 мкф и намотал 20 витков медного провода диаметром 2 мм на ферритовое колечко от другого блока. Вот его
схема:

А вот так он выглядит. Это чисто пробная версия, в дальнейшем эта конструкция перенесется в корпус батареи
шуруповерта и будет выполнена аккуратнее.

Проверяем всю конструкцию: блок не уходит в защиту при любых положениях кнопки, великолепно! Теперь можно попробовать
закрутить несколько саморезов — все пучечком. Чувствуется, что шуруповерт сможет закрутить и более крупные
саморезы.

Ну чтож, теперь нужно убрать все сопли и кучи проводов, вытащить из корпуса батареи «сдохшие банки», заменив их
на LC-фильтр и уже потестировать шуруповерт в более реальных условиях.

Виды БП для компьютера

Сегодня существует два основных типа БП для настольных компьютеров:

  • AT;
  • ATX.

БП формата AT, или так называемый старый, выпускался в трёх форм-факторах для работы с материнскими платами формата AT.

  • AT — для корпуса «башня».
  • Baby AT — для корпуса «мини-башня».
  • LPX — для плоского корпуса.

Формат AT снят с выпуска в 2001 году, но вполне успешно работает в стареньких ПК до сих пор.


Блок питания формата AT

БП ATX пришёл на смену AT в 2001 году с появлением материнских плат одноимённого формата. Имеет много модификаций, которые различаются в основном наличием или отсутствием дополнительных силовых разъёмов для питания материнской платы и периферии.

ATX2 появился ещё позже и отличается от ATX разъёмом питания материнской платы. Вилка на нём несколько больше и имеет 24 контакта вместо 20 для ATX.

Основные отличия «старых» БП от «новых»:

  1. Типы и количество разъёмов.
  2. Шины управления

Типы разъёмов

Это касается разъёмов питания материнской платы. В “старом” AT для этих целей использовались два 6-контактных разъёма, которые подключались к одному 12-контактному разъёму на материнской плате.

Блок питания ATX оснащён более мощным 20-контактным разъёмом для подачи тока на материнскую плату.

У ATX2 есть вилка для подключения материнской платы на 24 контакта.


Разъёмная 24-контактная вилка БП ATX2

Кроме того, БП типа ATX часто содержат дополнительные колодки для служебных сигналов и питания мощных потребителей, расположенных на материнской плате – например, процессора и видеокарты.

На фото цифрами обозначены:

  1. «PCIe8 connector» для питания видеокарты.
  2. «PCIe6 connector» для питания видеокарты.
  3. «EPS12V» для запитки процессора.
  4. «ATX PS 12V» для запитки процессора.

Изменения произошли и в колодках питания периферии. В блоке ATX появился разъём для питания SATA устройств, а в последних версиях исчезла вилка питания НГМД (флоппи-дисков).

На фото цифрами обозначены:

  1. AMP 171822-4 — мини для питания слаботочной периферии (обычно НГМД).
  2. Molex 8981 — для питания относительно мощной периферии (накопитель на жёстких магнитных дисках и CD-привод с IDE-интерфейсом).
  3. Molex 88751 — для питания устройства с интерфейсом SATA.

Шины управления

Сразу оговоримся, в блоках питания AT таких шин всего одна — PG (Power good). Сигнал на ней становится высоким после того, как на всех шинах питания устанавливаются напряжения требуемого уровня. То есть этот сигнал появляется с некоторой задержкой после включения БП, не давая процессору работать, пока не пройдут переходные процессы в источнике питания.

Исчезает сигнал PG практически мгновенно при сбое питания по любой из шин, причём он реагирует раньше, чем успеют разрядиться накопительные конденсаторы неисправной линии. Это даёт небольшое время процессору для принятия тех или иных экстренных мер для уменьшения вероятности потери данных.

БП ATX стали более «умными» — обзавелись дополнительными шинами управления:

Power on. В модификациях с этой шиной блок питания включается подачей сигнала низкого уровня на вход «Power on». То есть включение и выключение ПК можно доверить материнской плате. Благодаря этому входу после команды «Завершить работу» ПК выключается сам. В AT-моделях ПК после такой команды просто выводил сообщение: «Теперь питание ПК можно выключить».

+3,3 V sense. Вход контроля напряжения и компенсации потерь по шине 3,3 В. При помощи этой шины материнская плата корректирует напряжение (+3,3 В) и при необходимости даёт команду БП на увеличение его или уменьшение.

FanC. При помощи этой шины материнская плата может управлять скоростью вращения вентилятора охлаждения блока питания вплоть до его полного выключения в ждущем или спящем режиме. Шина появилась лишь в поздних моделях блоков ATX/NLX.

FanM. Сигнал контроля вентилятора (fan monitor) позволяет материнской плате следить за текущей скоростью вентилятора блока питания. В частности, с его помощью можно оповестить пользователя о выходе из строя основного охлаждающего вентилятора в блоке питания. Шина появилась лишь в поздних модификациях блоков ATX/NLX.

Общая схема и ток потребления шуруповертов 12, 14 и 18В

Структурная схема шуруповерта.

Шуруповерты различных производителей построены на разной элементной базе, но структурная электрическая схема у всех примерно одинакова. Электроинструмент состоит из:

  • съемного аккумулятора;
  • платы управления;
  • куркового выключателя, совмещенного с регулятором оборотов;
  • переключателя диапазонов регулирования частоты (может отсутствовать);
  • электрического двигателя (коллекторного или бесщеточного).

При изготовлении своими руками источника питания для шуруповерта надо обращать внимание на два параметра:

  • напряжение;
  • номинальный выходной ток.

С напряжением все просто – новый источник питания должен иметь выходное напряжение, равное номинальному напряжению питания электроинструмента. Понижение ведет к потере крутящего момента, повышение – к снижению ресурса. Работа платы управления при пониженном напряжении не гарантируется, при повышенном – вероятен выход ее из строя.

Необходимый рабочий ток определить сложнее. Производители электроинструмента крайне редко указывают потребляемый ток. Немногим чаще указывают мощность в ваттах. Но на шильдиках шуруповертов можно найти следующие данные:

  • рабочее напряжение (в вольтах);
  • частота вращения (в оборотах в минуту);
  • вращаюший момент (в ньютонах на метр).

Эти данные выглядят достаточными для расчета рабочего тока.

Шильдик с электрическим характеристиками шуруповерта DEKO DKCD20FU.

На самом деле не все так радужно. Если задаться данными с реального шуруповерта и попытаться рассчитать номинальный ток, то получится абсурдный результат.

Сначала рассчитывается выходная мощность по формуле:

P=T*RPM/9550, где:

  • P – мощность, кВт;
  • T – вращающий момент, Н/м;
  • RPM – частота вращения, об/мин;
  • 9550 – коэффициент, объединяющий перевод из одних единиц в другие.

Для указанных данных получается:

P=42*1350/9550=5,9 кВт.

Эту развиваемую мощность надо разделить на КПД (примерно равный 0,8), в итоге потребляемая мощность равна около 7 кВт. При напряжении 20 вольт аккумуляторы должны отдавать ток 350 А!!! При емкости 2 А*ч батарея разрядится за 20 секунд (если даже теоретически АКБ обеспечит такой ток). Это и есть обещанный абсурд. Причиной этого могут быть лукавые декларации по оборотам или крутящему моменту. Возможно, наибольший крутящий момент выдается только при определенной частоте вращения, но даже если ее знать, то практического смысла будет мало. Ведь шуруповерт работает на разных частотах.

Поэтому ориентироваться нужно на следующие цифры, полученные экспериментальным путем:

  • холостой ход – 1..2 ампера;
  • средняя нагрузка – 4..6 А;
  • максимальная нагрузка – 8..11 А;
  • броски тока при полном торможении – до 30 А.

Уточнить эти цифры для конкретного шуруповерта можно, замерив реальный потребляемый ток на разных режимах, собрав для этого несложную схему и погоняв электроинструмент на различных нагрузках.

Схема измерения тока потребления.

А можно не уточнять, а ориентироваться на цифры, указанные выше. Блок питания понадобится на наибольший ток 10 А (но никак не меньше 5..6), желательно с защитой от сверхтока.

Кабель для подключения дисководов

Жилы с 10 по 16 перекручены — необходимо для идентификации дисковода.

Нечетные контакты — корпус.

Вход/Выход Сигнал Значение
2 Вход High/normal density Высокая/нормативная плотность записи
4 Вход Unused Спецификация производителя
6 Вход Unused Спецификация производителя
8 Выход Index Идентификация индексного отверстия
10 Вход Motor Enable 0 Двигатель дисковода A: включен
12 Вход Drive Select 1 Активизация привода B:
14 Вход Drive Select 0 Активизация привода A:
16 Вход Motor Enable 1 Двигатель дисковода B: включен
18 Вход Direction Select Указание направления для головки
20 Вход Step Импульс для движения головки
22 Вход Write Data Запись данных
24 Вход Write Gate Сигнал для перезаписи данных
26 Выход Track 00 Головка стоит на нулевой дорожке
28 Выход Write Protect Наличие защиты диска от записи
30 Выход Read Data Чтение данных
32 Вход Side Select Доступ на первую или вторую сторону
34 Выход Drive Status Готовность привода

Какое напряжение с блока питания компьютера можно получить

Вы, наверное, сами прекрасно понимаете, что системный блок ПК – это комплекс устройств позволяющих системе работать. Каждое из них требует подключения к электрической сети. Но вот для определенного оборудования оно может быть разным. Допустим, большинство вентиляторов работают от 5 Вольт при силе тока в 0.1 Ампер. Для других устройств требуются другие значения. Именно для обеспечения работы всех комплектующих имеется блок питания компьютера. Он преобразует напряжение и обеспечивает каждое изделие необходимым током. Если мы рассмотрим БП компьютера, то увидим, что в нем имеется огромное количество проводов и портов для подключения. Они имеют свои цвета, и это не просто так. На боковой или задней стенке корпуса блока питания имеется табличка, на которой указана вся необходимая информация.

Разбираемся с маркировкой

Взгляните на картинку. Там указано, что оранжевый провод (orange) имеет исходящее напряжение в +3.3V, желтый (yellow) — +12V, красный (red) — +5V и так далее. Кроме этого, есть пометка о силе тока. Черный провод в большинстве случаев является общим (минусом или «земля»). Исходя из полученной информации, можно понять, что получить нужное напряжение с блока питания, даже работающего, совсем не сложно.

Способ 2. Проверка БП мультиметром

Для проверки мультиметром понадобятся достаточно тонкие щупы, для того чтобы мы могли достать контакт в проводе с задней части коннектора.

Ничего из корпуса не вынимаем. Диагностику проводим с коннектором питания в материнской плате и подключенным к сети блоком питания.

Смотрим схему коннектора и сверяем с замерами на мультиметре.

Схема 24-pin коннектора БП

  1. Черный – земля (он же минус или масса);
  2. Желтый – 12V, допускаются отклонения +-5% от 11.4-12.6 Вольта;
  3. Красный — +5V, допуск 4.75-5.25 Вольта;
  4. Фиолетовый (дежурное напряжение) – 5V, отклонения по норме 4.75-5.25В;
  5. Оранжевый — 3.3V, допускаются пределы 3.14-3.47В;
  6. Синий – это -12V, допуск +-10% напряжение может быть от -10.8В до -13.2В.

Включаем мультиметр в режиме постоянного напряжения в диапазоне 20 вольт. Ставим черный щуп в любой черный провод на большом коннекторе.

Шаг 1. Проверка напряжения фиолетового провода (дежурки)

Концом красного щупа на мультиметре прозваниваем PIN 9 (Фиолетовый, +5VSB) — должен иметь напряжение 5 вольт ± 5% в пределах нормы 4.75-5.25 Вольта.

Это резервный интерфейс питания и он работает всегда, когда блок питания подключен к сети. Если напряжения нет или он меньше/больше нормы, то это означает серьезные проблемы со схемой самого блока питания.

На моем блоке питания дежурка в норме = 5.1 вольта.

Замер дежурной +5V линии (фиолетовый провод) и любой черный

Шаг 2. Проверка напряжения зеленого провода

Далее звоним PIN 16 (Зеленый, PS_On). Он должен иметь напряжение в районе 3-5 вольт. Если напряжения нет, то отключите кнопку питания от материнской платы. Если напряжение поднимется, то виновата кнопка.

Компьютер выключен — напряжение на зеленом проводе 3.5 вольта

Все еще держим щупы на черном и зеленом проводе и включаем компьютер с кнопки. Напряжение на мультиметре должно упасть до 0.

Компьютер включен — напряжение на зеленом проводе упало до 0

Если изменений нет, то проблема в материнской плате, процессоре или кнопке включения на корпусе компьютера.

Чтобы проверить кнопку включения, отсоединяем ее коннектор из разъема на материнской плате и закорачиваем 2 штырька на материнке прикосновением отвертки.

Шаг 3. Проверка напряжения серого провода (Power_OK)

На включенном компьютере проверяем PIN 8 серый провод, он должен иметь напряжение 3-5 вольт. Это означает что выходы на линиях +12V +5V и +3.3V в пределах допустимого напряжение и держат его достаточное время, что дает процессору сигнал стартовать.

После вкл компьютера — напряжение на сером проводе 4.84 вольта

Шаг 4. Проверка напряжения на желтом проводе

  1. Один щуп ставим на черный провод.
  2. Второй щуп ставим на желтый провод.

У меня получилось 12,26 вольт, что входит в допустимое значение от 11.4 до 12.6 Вольта.

Замер +12V линии (желтый провод) на блоке питания компьютера

Шаг 5. Проверка напряжения на красном проводе

Точно также замеряем красный провод, должно быть в пределах 4.75-5.25 Вольта. Показывает в норме 5,06 V.

Замер +5V линии (красный провод) на блоке питания компьютера

Шаг 6. Проверка напряжения на оранжевом проводе

Замеряем оранжевый провод, он используется для подачи питания на платы расширения, также присутствует на коннекторе SATA для подключения жестких дисков. У меня показывает мультиметр 3.34В, что в пределах допустимого значения 3.14-3.47В.

Замер +3,3V линии (оранжевый провод) на блоке питания компьютера

Шаг 7. Тест блок питания на пробой

  1. Отключаем компьютер.
  2. Ждем 1 минуту, чтобы остаточный ток ушел.
  3. Ставим мультиметр в режим измерения сопротивления Ω 200 или 2000 Ом .
  4. Вынимаем большой коннектор из материнской платы.

Держим один щуп на металлической части корпуса, а вторым щупом прозваниваем любой черный провод в коннекторе. Сопротивление должно быть 0, учитывая погрешность мультиметра.

Замкните щупы мультиметра и посмотрите какую цифру он показывает, это и будет нулевое значение с погрешностью.

Замер сопротивления на пробой БП — нулевое сопротивление

Потом один щуп оставляем на корпусе, а вторым соединяемся со средним контактом на сетевой вилке, которой является заземлением.

Проверка заземления БП — нулевое сопротивление

В обоих случаях сопротивление должно быть нулевым, если это не так, то БП под замену.

Шаг 8. Проверка сопротивления в цепях питания

Ставим один щуп на корпусе или на среднем контакте вилки. Вторым щупом проверяем сопротивление на всех цветных проводах: красный, оранжевый, желтый.

Значения должны быть больше нуля. Если значение меньше 50 Ом — это означает проблему в цепях питания.

Проверка сопротивления в цепях питания — в норме больше 50 Ом

Батарея или блок питания от компьютерной техники

Устройство, поддерживающее заряд ПК или ноутбука, вполне сгодится для выполнения поставленной цели. Процесс внедрения блока питания в шуруповерт выглядит следующим образом:

Корпус шуруповерта полностью разбирают. Убирают старый источник питания, а провода распаивают. Проводку нового блока подключают к проводке старого, питающей прошлый аккумулятор

При проведении такой операции важно соблюдать полярность! Включают шуруповерт и проверяют на предмет работоспособности. Если все провода подсоединены правильно, то машинка заработает

В корпусе устройства предусмотрено отверстие, куда легко помещается штекер с разъемом для подзарядки

Модернизировав шуруповерт таким способом, вы получаете усовершенствованное устройство, которое теперь в процессе работы еще и подзаряжается как ноутбук от сети в 220V. Новый источник питания монтируют внутрь шуруповерта, закрепляя его клеем. Остальные корпусные элементы возвращают на место и скручивают изделие, придавая ему первоначальный вид.

Вот и все! Теперь вы знаете, как из аккумуляторного шуруповерта сделать сетевой.

Виды разъемов для питания компонентов ПК

Форму и положение разъемов внутреннего блока питания персональных компьютеров регулирует стандарт ATX, пришедший на смену устаревшему AT. Для подключения устройств к источнику электрической энергии в основном применяются:

  • ATX 20 (20+4, 24) – для энергоснабжения материнской платы;
  • коннектор 4 или 8 пин – для питания процессора;
  • Molex – для питания многих периферийных устройств;
  • SATA power – для питания жестких или твердотельных дисков;
  • PCI Expess – для запитки видеокарт.

Также внутри ПК можно найти и другие разъемы. Некоторые устарели и встречаются редко (например, для питания приводов для гибких дисков), другие только набирают популярность.

Для материнской платы (ATX 20, 24 pin)

Самый большой по габаритам разъем, отходящий от блока питания, подключается к материнской плате. Он содержит 24 гнезда (на плате 24 штырька соответственно). Еще можно встретить разъемы питания устаревших компьютеров на 20 выводов. Распиновка и цветовая маркировка 24-выводного разъема приведена на рисунке.

Назначение выводов разъема ATX 24.

Часть каналов являются сигнальными и служат для управления блоком питания:

  • вывод 8 — Power OK (PWR_OK, PWR_good) – сигнал на материнскую плату «питание включено»;
  • вывод 16 -Power ON – сигнал от материнской платы, разрешение на подачу напряжения, в режиме ожидания на нем +5 вольт (подтянуто резистором), в режиме разрешения – 0 вольт (на материнской плате соединяется с общим проводом);
  • вывод 13 дополнительный коричневый провод — Sense – обратная связь для автоматической регулировки напряжения.

Также надо отдельно отметить напряжение Stand by на фиолетовом проводе (вывод 9). Оно предназначено для питания внутренней схемы БП и одновременно служит в качестве дежурного напряжения для запуска компьютера.

В 20-контактном разъеме отсутствует секция из 4-х крайних выводов – пары 11-12 и 23-24. В новом, 24-контактном коннекторе, эта секция может быть выполнена съемной.

Разъем для материнской платы 20+4.

Как изменить скорость вращения кулера

Скорость вращения вентилятора, имеющего вход ШИМ (PWM) (вариант разъема с 4 пинами), регулируется изменением скважности импульсов, поступающих на этот вход от схемы управления. Частота может выбираться исходя из режима работы платы или всего компьютера, или в зависимости от температуры в контролируемой области

Если у кулера нет входа ШИМ (2 или 3 пина в разъеме), автоматическое регулирование невозможно. Но можно выбрать режим вращения вручную, изменяя напряжение питания. Удобно для этого использовать свободный разъем Molex. На нем присутствуют:

  • два земляных провода черного цвета;
  • желтый провод +12 вольт;
  • красный провод +5 вольт.

Это позволяет получить три комбинации напряжения:

  • подключением вентилятора к к желтому и черному проводу блока питания можно получить напряжение 12 вольт и максимальные обороты;
  • при соединении с красным и черным проводами на вентиляторе будет питание 5 вольт – минимальная частота вращения;
  • при соединении между красным и желтым проводами получается разность потенциалов в 7 вольт (12-5=7) и промежуточная частота вращения.


Варианты подключения вентилятора к разным уровням напряжения разъема Молекс.

Если существует острая необходимость работы кулера на сверхнизких оборотах, можно попробовать взять напряжение +3,3 вольта, например, с разъема SATA, но не факт, что при таком уровне вентилятору хватит крутящего момента, чтобы ротор начал вращаться.

Доработка разъема БП для подключения материнской платы

При выходе из строя материнской платы или модернизации (апгрейде) компьютера, связанного с заменой материнской платы, неоднократно приходилось сталкиваться с отсутствием у блока питания разъема для подачи питающего напряжения с 24 контактами.

Имеющийся разъем на 20 контактов хорошо вставлялся с материнскую плату, но работать компьютер при таком подключении не мог. Необходим был специальный переходник или замена блока питания, что являлось дорогим удовольствием.

Но можно сэкономить, если немного самому поработать руками. У блока питания, как правило, есть много незадействованных разъемов, среди них может быть и четырех, шести или восьми контактный. Четырехконтактный разъем, как на фотографии выше, отлично вставляется в ответную часть разъема на материнской плате, которая осталась незанятой при установке 20 контактного разъема.

Обратите внимание, как в разъеме, идущем от блока питания компьютера, так и в ответной части на материнской плате каждый контакт имеет свой ключ, исключающий неправильное подключение. У некоторых изоляторов контактов форма с прямыми углами, а у иных углы срезаны

Нужно разъем сориентировать, чтобы он входил. Если не получится подобрать положение, то срезать мешающий угол.

По отдельности как 20 контактный, так и 4 контактный разъемы вставляются хорошо, а вместе не вставляются, мешают друг другу. Но если немного сточить соприкасаемые стороны обоих разъемов напильником или наждачной бумагой, то хорошо вставятся.

После подгонки корпусов разъемов можно приступать к присоединению проводов 4 контактного разъема к проводам 20 контактного. Цвета проводов дополнительного 4 контактного разъема отличаются от стандартного, поэтому на них не нужно обращать внимания и соединить, как показано на фотографии.

Будьте крайне внимательными, ошибки недопустимы, сгорит материнская плата! Ближний левый, контакт №23, на фото черный, подсоединяется к красному проводу (+5 В). Ближний правый №24, на фото желтый, подсоединяется к черному проводу (GND). Дальний левый, контакт №11, на фото черный, подсоединяется к желтому проводу (+12 В). Дальний правый, контакт №12, на фото желтый, подсоединяется к оранжевому проводу (+3,3 В).

Осталось покрыть места соединения несколькими витками изоляционной ленты и новый разъем будет готов к работе.

Для того, чтобы не задумываться как правильно устанавливать сборный разъем в разъем материнской платы следует нанести с помощью маркера метку.

Распиновка блока питания компьютера — принцип его работы

Блок питания для настольного компьютера предназначен для конвертации переменного напряжения 220v в пониженное постоянное с номинальным значением ±12v, ±5v, +3.3v. Питание ±12v используется для работы подключаемых комплектующих устройств компьютера, как правило это система охлаждения и приводы. Все установленные на материнской плате микросхемы, получают питание по шинам ±5v, +3.3v.

Распиновка блока питания компьютера ранних годов выпуска, принципиальных отличий от современных БП не имеет. Конечно, источники питания нынешнего поколения снабжены соединителями для современных комплектующих.

Особенности

Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.

Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря «большей прожорливости» в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.

Коннекторы БП

В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.

Материнская плата подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.

Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.

Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.

Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981 (по названию фирмы разработчика-производителя).

Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA) для накопителей всех видов.

Центральному процессору необходимо питание от коннектора 4 или 8 Pin (может быть разборной).

Видеокарте нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin

Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов, картридеров и т.д.

Также 3 и 4 Pin коннекторы используются для подключения кулеров.
