Армопояс в доме из газобетона: устройство монолитного пояса при строительстве

Где делается сплошное армирование стен из газобетона

Наиболее критичным сечениями стены в габаритах одного этажа является первый ряд блоков и последний. На него укладываются элементы перекрытия или кровли. Если вы приняли решение на их устройство, то стена из газобетона должна иметь не менее двух армированных поясов. А так же конструция армирования стен – должна быть более лёгкая. Высота сечения пояса принимается в зависимости от его конструкции и грунтовых условий.

Схема опалубки армопояса.

С учетом нагрузки на стены

Используя стандартные элементы коробчатой формы, высота пояса окажется равной их глубине. В остальных же случаях, нужно учитывать, что чем больше высота сечения элемента, тем большие изгибающие нагрузки он воспринимает без деформации. Например, нижний армопояс на газобетоне по ленточному сборному фундаменту можно сделать повыше, сантиметров двадцать – тридцать. Верхний же пояс, в основном распределяющий нагрузки от элементов перекрытия или кровли, может иметь минимальную толщину, (достаточную для укладки одного слоя арматуры).

В случае если в качестве основания под газобетонную коробку принята монолитная железобетонная плита, мелкозаглублённый фундамент с верхним и нижним армированием, железобетонный ростверк свай, или монолитная лента с арматурным каркасом в верхнем сечении. То необходимость устраивать нижний пояс армирования стен, отсутствует. Достаточно армировать верхний срез под потолком этажа.

Армирование кладки коробки из газобетона.

Устройство монолитной бетонной балки которая не является сплошным контуром, например, в среднем сечении стены, разорванном оконными и дверными проёмами, также не имеет смысла. В этих местах нужно выполнять конструктивное армирование кладки при помощи сетки и специальных каркасов для укладки в тонкий слой раствора .Либо утапливая арматуру в прорезанные штрабы газоблоков. Такое усиление не создаёт неразрезного пояса. Но в то же время значительно повышает устойчивость кладки к локальным нагрузкам и местным деформациям.

Что нужно знать про вертикальное армирование?

Существует ещё одна тонкость, о которой следует знать. Это вертикальное армирование стен из газобетона. В большинстве случаев это не является необходимым. Исключением являются здания с большими проемами (например, панорамными окнами) или объекты, построенные в зонах повышенной сейсмической опасности. Если ваше строительство подпадает под один из этих случаев, то про вертикальное армирование стен из газобетонных блоков забывать ни в коем случае нельзя.

Чтобы обеспечить надежность стены или перегородки из газобетона, используйте толстую арматуру – не тоньше 14 миллиметров. Причем это должен быть металлический прут – стеклопластик для этой работы не подходит.

Из металлических прутов связывается каркас. Именно связывается, а не сваривается – при сварке металл подвергается нагреву до такой температуры, что кристаллическая решетка повреждается. При нагрузках на растяжение прут обычно ломается именно на участках, подвергшихся перегреву. Также эти участки становятся более подверженными коррозии. Существуют специальные виды арматуры, которые можно сваривать, но они являются узкоспециализированными и довольно дорогими. Поэтому вязка арматуры является лучшим решением.

При сборке стены внутри делается небольшое углубление. Толщина стен составляет 3-5 блоков — в одном ряду кирпичи следует подгонять таким образом, чтобы в середине остался зазор. Именно в него будет опускаться каркас, связанный из прутов. Когда армирование перегородки из газобетонных блоков завершено, пустота заливается бетоном. Теперь ваш дом выдержит любые серьезные нагрузки без малейшего вреда.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

Изготовление арматурного каркаса;
Установка опалубки;
Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

https://youtube.com/watch?v=7FieR1kquAU

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

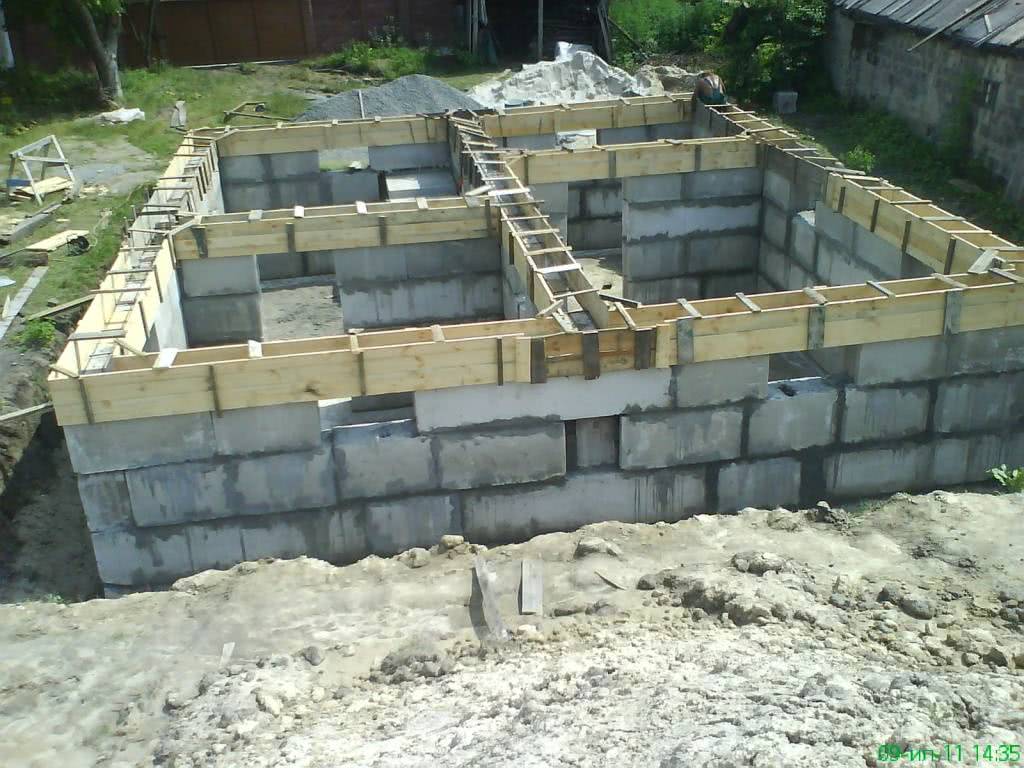

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео по теме:

https://youtube.com/watch?v=AqNHP2_b3yQ

Как самостоятельно сделать армопояс

Для домов, строящихся по проекту, проблема изготовления армопояса не стоит, надо только чётко следовать прилагаемым чертежам и схемам.

Самострой — это стихия российских застройщиков в плане «сам себе прораб». И, как ни странно, это хорошо. Когда строишь по принципу «хочу как у соседа», то ГОСТы и нормативы игнорируются, а техническую информацию предоставляет сосед. Конечно, есть определённые рекомендации, общие для всех стихийных застройщиков.

Армопояс – это конструкция из арматуры, залитая бетонной смесью в опалубке. Основные параметры материалов:

Металлическая арматура

Арматура профильная толщиной 8 – 14 мм. Толстые пруты 12 – 14 мм располагаются по периметру, на углах сгибаются, на стыках связываются внахлёст. Из продольных прутов формируется пространственная фигура прямоугольного сечения. Поперечные отрезки 8 – 10 мм связываются с продольными вязальной проволокой, создавая жёсткость арматурного пояса (хомуты).

Армирование по углам

Угол из арматуры может быть выполнен не только изгибанием прутов под 90° или на иную величину.

Возможна их раскладка внахлёст, при этом внутренние продольные пруты в углу обязательно перехлёстываются с внешними, фиксируются вязальной проволокой между собой.

Возможна ли сварка арматуры

Сварка арматуры в поясе не рекомендуется, нагрев металла приводит к снижению его прочности. Но для стыков в углах возможно сваривание нижней и верхней арматуры вертикальными прутами. В данном случае перегрев не повлияет на качество пояса, так как на стыках вдвое увеличивается площадь арматуры.

Длина нахлёста прутов

Если для углов применяются небольшие изогнутые отрезки арматуры, то они должны связываться с продольными прутами в месте перехлёста. Соединение арматуры встык не допускается ни на углах, ни на продольных участок. Длина нахлёста в сочленениях – 30-50 диаметров применяемой арматуры. Например, если толщина прута 12 мм, то длина нахлёста будет как минимум 36 см.

О непрерывности армопояса

Армопояс должен быть непрерывным, но бывают и исключения.

Индивидуальные застройщики считают непреложной истиной, что армопояс разрывать нельзя. На самом деле термин «монолитный пояс» объединяет два разных варианта его назначения.

Жёсткость строения

В первом случае армопояс выполняет функцию придания жёсткости конструкции, чтобы дом не развалился под действием урагана, землетрясения или цунами.

Если сверху на него монтируются плиты перекрытия – армопояс эффективно работает на жёсткость, не позволяя строению сложиться или разложиться. Если же над поясом нет достаточной нагрузки, и устроена, к примеру, лишь лёгкая стропильная система, — то он просто не нужен.

Часто можно наблюдать картину: стена здания лопнула, угол накренился, а пояс под кровлей остался нерушим. Это результат проседания фундамента и ненужности верхнего армопояса.

https://youtube.com/watch?v=vLIMhJoawfI

Особенности материала

Принимая решение использовать газобетон для возведения стен, следует ознакомиться со свойствами материала и его эксплуатационными характеристиками. Это позволит убедиться в правильности выбора для выполнения строительных работ. Технология изготовления предусматривает формирование в бетонном массиве воздушных ячеек.

Газобетон обладает множеством положительных характеристик. Главные достоинства:

повышенный коэффициент теплоизоляции, позволяющий на 25% уменьшить расходы на поддержание комфортного температурного режима;
устойчивость к воздействию отрицательных температур, позволяющая материалу сохранять целостность под воздействием многократных циклов замораживания;
повышенные звукоизоляционные характеристики, затрудняющие проникновение посторонних шумов;
экологическая чистота материала, не оказывающего отрицательного влияния на здоровье людей;
возможность ускоренной обработки и резки по газобетону без применения специального оборудования, позволяющая придать материалу требуемую конфигурацию;
небольшая масса, благодаря которой снижается нагрузка на фундамент и облегчается процесс транспортировки газобетонных изделий;
невозможность образование плесени, грибка и гниения на поверхности и в глубине массива.

Если армированный пояс на газобетоне создавался непосредственно перед возведением крыши, то поверх него укладывается мауэрлат

Предотвратить растрескивание газобетонного массива, вызванное уменьшенными прочностными характеристиками, позволяет армопояс для газобетона. Усиление газобетонной конструкции арматурным каркасом и прочным бетонным раствором производится на проблемных участках, нуждающихся в укреплении.

Нужно ли утеплять армопояс?

Одним из важнейших свойств вспененного бетона, принесших данному материалу широкую популярность, является низкая теплопроводность. Из пенобетона строятся теплые, не промерзающие даже при самых низких зимних температурах дома.

Чтобы правильно построить аромопояс, который бы вместе с укреплением стены не ухудшал теплоизоляционных свойств дома, необходимо предусмотреть качественно утепление пояса.

Для того чтобы армирующий пояс не являлся слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом от ее внутренней стороны.

При этом минимальная ширина пояса должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Образовавшееся после заливки армопояса свободное пространство заполняется утеплителями, и закрывается подогнанным по размеру пеноблоком.

Зеленым цветом на схеме изображен теплоизоляционный материал

Приведем и отзывы строителей, специализирующихся на возведении домов из вспененного бетона, которые помогут вам составить полную картину об необходимости обустройства армирующего каркаса:

Игорь, 49 лет, Москва:

Уже на протяжении семи лет моя бригада использует в качестве основного строительного материала пенобетон, от клиентов слышал исключительно положительные отзывы о нашей работе.

Количество поклонников у данного материала, с момента его появление на отечественном рынке, выросло в разы. Армопояса на газобетоне устанавливаем в каждом возведенном нами доме.

Я считаю, что армокаркас обязательно нужен для пенобетона, а заявления производителей о том, что прочности блоков и так достаточно для монтажа любых перекрытий, не соответствуют реальности. Как по мне, лучше лишний раз перестраховаться, чем потом кусать локти.

Олег, 45 лет, Ростов:

Строим дома из газоблоков. Армокаркас устанавливаем в обязательном порядке, особенно для висячих стропил и под перекрытия из бетонных плит. Недавно строил у себя на дачном участке хозяйственное помещение для домашней птицы, в качестве стройматериала использовал шлакоблок.

На нем обустроил армокаркас из кирпича, поскольку уверен, что «доктор прописал» его всем зданиям из стройматериалов на основе вспененного бетона.

Чем вызвана необходимость усиления газобетона?

При строительстве зданий имеются определенные конструктивные особенности, вызывающие необходимость выполнить армопояс на газобетоне. Остановимся на этих факторах:

крепежные элементы, применяемые при установке стропильной конструкции, вызывают локальное воздействие на опорную поверхность, которая склонна к образованию трещин, нарушающих целостность массива;
опорная конструкция кровли на базе висячих стропил создает распирающие нагрузки, стремящиеся сместить капитальные стены. Монолитный пояс демпфирует распорные усилия и пропорционально распределяет их по верхнему ярусу;
монолитный усиливающий контур затрудняет усадку стен, по-разному воспринимающих действующие усилия.

Нет необходимости сомневаться, нужен ли армопояс для газонаполненного бетона? Он необходим, так как выполняет важную функцию – компенсирует нагрузки, обеспечивая целостность строения.

Нужно отметить, что он также способствует равномерному распределению всех возможных нагрузок вдоль стены

Технология крепления

Наиболее распространенные варианты закрепления мауэрлата к армированному поясу — это анкера и шпильки. После того как армопояс наберет прочности, подготавливают опорный брус к креплению мауэрлата. Его обрабатывают антисептической и огнестойкой пропиткой. Готовят специальные замки для сращивания бруса по всему периметру сейсмопояса. Как правило эти соединения выполняются косым прирубом или прямым замком.

Стандартная схема

Просверливают в опорном брусе отверстия с размерами по установленным анкерам в бетоне.
Мауэрлат выставляют на анкера с Д не менее 12 мм и с выступами выше мауэрлата на 40 мм.
Перед установкой выполняют гидроизоляцию сейсмопояса, чтобы отсечь капиллярную влагу, которая будет подниматься по бетону к деревянным элементам и может вызвать их преждевременный износ кровли из-за процессов гниения. Гидрозащиту проводят битумом или 2 -мя слоями рубероида.
По периметру стеновой конструкции выкладывают брус, как можно ближе к внешней границе стены.
По углам он соединяется методом шипа.
Когда мауэрлат будет установлен на свое место, просверливают отверстия с диаметром, соответствующим размеру анкеров.
Верхнюю часть отверстия дополнительно расширяют, чтобы установить головку анкера заподлицо.
Окончательный крепеж выполняют при помощи шайбы, гайки и контргайки.
После полного затягивания, остатки торчащих анкеров срезают болгаркой.

Потребность в несущей конструкции для крыши дома

Пеноблок, хоть и является достаточно прочным строительным материалом, в отличии от кирпича, очень плохо переносит разнообразные точечные нагрузки, которые могут вызывать растрескивание и разрушение отдельных блоков, что негативно скажется на прочности все стены.

Учитывая, что стропильная система дома, выступающая основой для крыши, монтируется на газобетонные стены посредством анкеров и строительных шпилек, которые и оказывают не пеноблоки точечную нагрузку, возникает потребность в обустройстве дополнительной несущей конструкции.

Укладка арматурного каркаса для последующей заливки бетоном

Для каких участков необходимо выполнять усиление по газобетону

В дополнительном усилении армированным поясом нуждаются следующие участки:

опорная поверхность фундамента здания. Силовая окантовка, расположенная на нижнем уровне, называется профессиональным термином – «ростверк». Он формируется на стадии сооружения фундамента и повторяет контур здания. Силовая окантовка обеспечивает равномерную передачу нагрузок от веса здания, а также воспринимает реакцию почвы;

В целях упрочнить конструкцию высота армопояса уравнивается с его толщиной

газобетонная кладка. Демпфирующий пояс сооружается между газобетонными блоками через каждые четыре ряда. Установка стальных прутков или укладка специальной проволочной сетки повышает устойчивость кладки к влиянию деформационных процессов. Силовая окантовка сооружается путем заливки связующим раствором стальной арматуры;
опорная поверхность несущих стен. Этот ярус усиления воспринимает нагрузку от перекрывающих панелей, которые контактируют с верхней плоскостью стен. Цельный контур из армированного бетона повышает устойчивость газобетонной конструкции, предотвращая растрескивание. Пояс сглаживает нагрузки, создаваемые плитами перекрытия;
оконные и дверные проемы. Они нуждаются в дополнительном усилении с помощью стальных прутков сечением 1–1,2 см. Для размещения стержней в газобетонном массиве выполняют специальные пазы. Затем стальные стержни, расположенные в пазах, заливают раствором. Это позволяет повысить прочностные характеристики проемов, над которыми расположены блоки.

Повысить долговечность строения за счет укрепления проблемных зон, можно с помощью специального армированного пояса. Зная, как сделать армопояс, можно самостоятельно выполнить все необходимые работы.

Важные моменты строительства

Ответственным моментом на данном этапе строительства есть обязательная привязка нового фундамента и его армопояса к старому. Для этого в старом фундаменте делают торцевые срезы-надколы и соединяют арматуру нового и старого фундамента способом сварки или связывания при помощи металлической прочной проволоки. После этого можно приступить непосредственно к заливке фундамента. Для этого готовится бетонная смесь из песка, гравия, цемента и воды. Желательно использовать цемент высокой марки с небольшим сроком хранения, так как прочность цемента теряется при длительном хранении.

Для предотвращения усадки стен во время эксплуатации новому фундаменту надо дать время выстояться, набрать прочности. На это уходит около двух недель. По поверхности фундамента выкладывают цоколь новой постройки. Обычно для этой цели используют кирпич, потому что он легко формируется по периметру и дает хорошую дополнительную изоляцию от почвенной влаги

Это очень важно в нашем случае, потому что газобетон имеет пористую структуру, склонную к абсорбированию, впитыванию влаги, что может в дальнейшем дать сырость в углах дома

Внимание: Готовый фундамент покрывают мастикой из битума и покрывают рубероидом для дополнительной гидроизоляции. После соблюдения всех подготовительных процессов можно приступить непосредственно к возведению пристроя из газобетона

В целях улучшения теплоизоляционных свойств бетона при помощи вспенивания меняется его структура, образовываются поры, уменьшается плотность исходного материала. Получается, что при увеличении способности сберегать тепло теряется некоторая часть прочности и уменьшается способность выдерживать нагрузки. Поэтому сооружение новых зданий полностью из газобетонных блоков требует специальных строительных технологий

После соблюдения всех подготовительных процессов можно приступить непосредственно к возведению пристроя из газобетона. В целях улучшения теплоизоляционных свойств бетона при помощи вспенивания меняется его структура, образовываются поры, уменьшается плотность исходного материала. Получается, что при увеличении способности сберегать тепло теряется некоторая часть прочности и уменьшается способность выдерживать нагрузки. Поэтому сооружение новых зданий полностью из газобетонных блоков требует специальных строительных технологий.

Особенности работы с газобетоном

Сооружение пристройки к дому из газобетона технологически и экономически оправдано и заключает в себе много плюсов, а именно:

отпадает необходимость в утеплении;
стены возводить легко и быстро;
не нужны строительные навыки;
газобетон имеет оптимальную прочность при высоком теплосохранении.

Блоки из газобетона производятся на производстве в автоклавах, что значительно повышает и обеспечивает достаточно высокую прочность. Стены, выстроенные из газобетонных блоков толщиной 40 см, имеют теплосохранение, равное метровой толщине кирпичной стены. Упростить монтаж и строительство стен из газобетона позволяет его свойство распиливаться ножовкой. Монтаж блоков для пристроя производят с использованием специального строительного клеящего состава или бетонного раствора.

Совет: Работа с газобетонными блоками ведется исключительно в сухую погоду, так как он очень гигроскопичен.

Особенностью работы с газобетоном также есть необходимость его покрытия гидроизолирующими слоями. Обычно такие стены оштукатуривают с наружной и внутренней стороны. Пристрой будет еще теплее, суше и надежнее, если перед нанесением шпаклевки и штукатурки наклеить на его поверхность стеклохолст. После финишного слоя штукатурки фасады стен из газобетонных блоков окрашиваются или подвергаются другому дизайну по желанию застройщика.

Как видим, газобетон имеет ряд преимуществ и достоинств при сооружении именно пристроенных помещений, особенно хорошую теплосохранноть и легкость монтажа. Сооружение кровли для такой постройки лучше проводить из гибкой черепицы, битумного шифера и других не тяжелых кровельных аналогов.

Виды армопояса

1. Ростверк

Как правило, этот нижний армированный пояс выполняет роль опоры стен фундамента. Для его возведения роют траншею, глубина которой определяется в зависимости от типа грунта и сложности постройки (вес постройки, этажность и т.д.).

Высота пояса обычно от 300 до 500 мм, а ширина 700-1200 мм, шаг обвязки в пределах 200 мм. Зачастую для ростверка используют металлические ребристые прутья сечением 12-14 мм. В подготовленные траншеи засыпают песчано-гравийную подушку и укладывают на нее армопояс.

Чтобы не начался коррозионный процесс лучше всего армированный пояс уложить на половинку кирпича, чтобы армопояс был весь залит бетоном. Если грунт на строительной площадке не устойчивый необходимо увеличить высоту армопояса в 2 раза. Для лучшей прочности необходимо производить заливку траншеи в 2 этапа, заливая половину траншеи на 1 этапе и вторую половину на втором.

2. Цокольный

В случае, когда в качестве перекрытий используются плиты, цокольный пояс лучше устанавливать по всем несущим стенам. Высота слоя – от 200 до 400 м., ширина определяется конечной толщиной стен.

Для данного пояса используется 12 миллиметровая арматура с шагом поперечных прутков 9-10 мм. Перед началом монтажа армопояса необходимо выложить по краям стены перегородки в половину кирпича высотой 400 мм.

Между созданными перегородками монтируются прутья/армирующая сетка и заливается сверху бетоном. Также данный слой необходимо гидроизолировать, дабы уберечь дом от проникновения влаги;

3. Межэтажный

Данного типа пояс возводится для укрепления стен и равномерного разделения нагрузки опирания плит перекрытия на всю конструкцию дома. Благодаря этому поясу стены не расходятся под воздействием осевых нагрузок.

Межэтажный пояс лучше всего изготавливать с каркасом из 4-х 12 миллиметровых арматур высотой примерно 40 см. Данный слой укладывается по периметру всех несущих стен. Если толщина стен меньше 500 мм, то в качестве опалубки можно использовать кирпичную кладку, если больше, то необходима деревянная опалубка, монтируемая обычным способом.

4. Разгрузочный

Данный пояс выполняет 3 основные функции:

1) разделяет нагрузки от стропильной системы и крыши,

2) дает возможность надежно закрепить мауэрлат,

3) выравнивает горизонталь стен, что значительно упрощает процесс построения стропильной системы.

Все технологические особенности возведения данного пояса аналогичны межэтажному поясу. Когда монтаж плит не намечается, то пояс устанавливают по границам внешних стен, если стропильная конструкция наклонная, то не будет лишним установить пояс на среднюю несущую стену.
