Расчет и изготовление зигзагообразной антенны харченко своими руками для приема сигнала dvb t2 цифрового тв

Содержание

Расчет характеристик

Рассчитать длину вибраторов можно онлайн: в интернете можно найти не один специализированный калькулятор, способный вычислить конечные величины с большой точностью. Однако посчитать необходимые характеристики можно и по формулам, которые приведены ниже.

Размер элементов рассчитывается исходя из частотного диапазона, в котором она будет работать. Для начала потребуется выяснить частоту электромагнитного излучения, на которой ведется трансляция интересующего канала по цифровому эфирному телевидению (ЦЭТВ). Ее можно узнать в интернете. Там же указан и вид поляризации волны. Эта информация нужна для того, чтобы знать, в какой плоскости расположить собранную конструкцию.

Если антенна Харченко выполняется с рефлектором, то расстояние между ними составляет величину, равную λ/7. Также площадь металлической пластины, выбранной в качестве экрана, должна быть больше примерно на 20%, чем площадь биквадратов. Рассчитать площадь отражателя можно по формуле: (2×a²)×1,2, где а — длина стороны каждого проводника.

Расчет параметров для модема и телефона аналогичен тому, что приведен для цифрового телевидения.

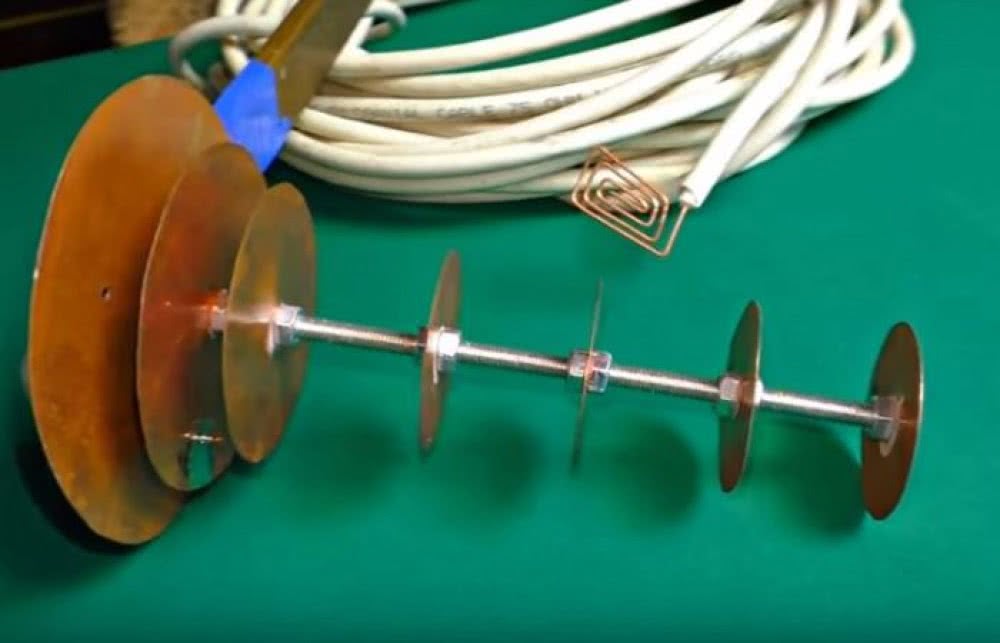

Самодельная внешняя антенна

Большую часть существующих устройств можно собрать вручную.

Обратите внимание! Единственной сложностью может быть расчет определенных моделей, однако есть специальные сайты, которые их проводят самостоятельно. Главное найти качественный материал для рефлектора. Более всего подойдет медь, если ее нет — то сгодится обычная сталь или даже картон, обтянутый фольгой

После этого необходимо закрепить принимающий прибор в передней части рефлектора и собрать необходимые кабельные соединения. Как собрать прибор определенного типа, можно найти в Интернете, там представлены как схемы, так и пошаговые инструкции

Более всего подойдет медь, если ее нет — то сгодится обычная сталь или даже картон, обтянутый фольгой. После этого необходимо закрепить принимающий прибор в передней части рефлектора и собрать необходимые кабельные соединения. Как собрать прибор определенного типа, можно найти в Интернете, там представлены как схемы, так и пошаговые инструкции

Главное найти качественный материал для рефлектора. Более всего подойдет медь, если ее нет — то сгодится обычная сталь или даже картон, обтянутый фольгой. После этого необходимо закрепить принимающий прибор в передней части рефлектора и собрать необходимые кабельные соединения. Как собрать прибор определенного типа, можно найти в Интернете, там представлены как схемы, так и пошаговые инструкции.

Вай Фай антенна для ноутбуков довольно часто применяется в домашних сетях. Можно как усилить сигнал от собственного раздающего прибора, так и ловить Wi-Fi друзей или знакомых на расстоянии.

Настройка

Настройка самодельной антенны для Wi-Fi сводится, прежде всего, к её установке в нужном направлении. При этом нужно соблюдать следующие условия:

учитывать вектор распространения сигнала приёмника/передатчика Wi-Fi сигнала;
принимать во внимание наличие преград между передающими и приёмными устройствами;
учитывать то, что твёрдые поверхности отражают сигнал, а мягкие, наоборот, поглощают его;
по возможности устанавливать антенну в пределах прямой видимости относительно приёмника/передатчика.

Для большей эффективности антенна должна быть направлена в сторону точки доступа.

На этапе настройки длину кабеля, насколько это возможно, следует уменьшить, так вы избавитесь от излишних потерь сигнала и улучшите его качество.

Из алюминиевых банок

Данная конструкция немного сложнее описанной выше петлевой антенны, зато она куда более эффективна в работе. Для сборки понадобятся:

  • пара пустых банок из-под любых напитков (0,33, 0,5 л);
  • старая вешалка для одежды;
  • скотч, паяльник, нож, линейка;
  • ТВ-кабель, штекер для подключения к приемному устройству.

Инструкция по изготовлению:

  1. Снимите изоляцию с кабеля с одного конца (длина 5 см), разведите центральную жилу и оплетку (последнюю скрутите жгутом).
  2. Оторвите от банок язычки и к местам их крепления припаяйте зачищенные провода — центральный к одной банке, экран к другой (проводники можно просто прикрутить к отверстиям, где крепились язычки, без пайки).
  3. Закрепите банки с помощью скотча на прямой планке вешалки на расстоянии друг от друга равном 7,5 см.
  4. Примотайте кабель скотчем к вешалке (там где крючок).
  5. Подключите телевизионный штекер.

Плюсы и минусы

простота изготовления — при возникновении сложностей с пайкой, допустимо (хотя нежелательно) соединение «скруткой»;
используемые детали и материалы не дефицитные и не дорогие;
возможность установки на улице;
достаточно высокая эффективность — антенна ловит сигнал на расстоянии от передающего центра до 10 км в зависимости от наличия/отсутствия преград, погоды и прочих условий.

необходимо точное соблюдение расстояния между активными элементами — даже совсем небольшое отклонение грозит существенной потерей качества приема;
парусность и невысокая жесткость конструкции — на улице такая антенна может отклоняться, разворачиваться в результате воздействия ветра (при необходимости устройство можно доработать).

Подключение антенного усилителя в несколько раз повышает дальнобойность самодельного девайса, но требует организации цепей питания (блок на 9 – 12 вольт) и защиты от внешних воздействий (дождя, солнца), если антенна будет смонтирована на улице.

Рефлектор

Основная задача железного экрана за излучателем — отражать электромагнитные волны. Правильно отраженные волны будут накладываться своими амплитудами на колебания только что выпущенные активным элементом. Возникающая усиливающая интерференция даст возможность максимально далеко распространитьэлектромагнитныеволны от антенны.

Чтобы добиться полезной интерференции надо расположить излучатель на расстоянии кратном четверти длины волны от отражателя.

Расстояние от излучателя до рефлектора для антенн биквадрат и двойной биквадрат находим как лямбда / 10 — определяемую особенностями данной конструкции / 4.

Лямбда — длина волны, равная скорости света в м/с деленной на частоту в Гц.

Длина волны при частоте 2.4 ГГц — 0.125 м.

Увеличив пятикратно рассчитанное значение, получим оптимальное расстояние — 15.625 мм.

Размер рефлектора сказывается на коэффициенте усиления антенны в дБи. Оптимальные размеры экрана для биквадрата — 123х123 мм или больше, только в этом случае можно добиться усиления в 12 dBi.

Размеров CD иDVD дисков явно недостаточно для полного отражения, поэтому антенны биквадраты, построенные на них, имеют коэффициент усиления лишь в 8 dBi.

Ниже приведен пример использования крышки с чайной банки в качестве рефлектора. Размера такого экрана тоже недостаточно, коэффициент усиления антенны меньше, чем ожидалось.

Форма рефлектора должна быть только плоской. Старайтесь также найти пластинки максимально гладкие. Изгибы, царапины на экране приводят к рассеиванию высокочастотных волн, по причине нарушения отражения в заданном направлении.

В выше рассмотренном примере бортики на крышке явно лишние — они снижают угол раскрытия сигнала, создают рассеиваемые помехи.

Как только пластинка рефлектора будет готова, у вас есть два способа собрать на нем излучатель.

  1. Установить медную трубку с помощью пайки.

Чтобы зафиксировать двойной биквадрат понадобилось дополнительно сделать две стоечки из шариковой ручки.

  1. Закрепить все на пластмассовой трубке используя термоклей.

Берем пластмассовую коробочку для дисков на 25 штук.

Отрезаем центральный штырь, оставив по высоте на 18 мм.

Прорезаем надфилем или напильником четыре шлица в пластмассовом штыре.

Подравниваем шлицы одинаково по глубине

Устанавливаем самодельную рамочку на шпиндель, проверяем, дабы её края оказались на одинаковой высоте от дна коробочки — около 16 мм.

Припаиваем выводы кабеля к рамке излучателя.

Взяв клеевой пистолет, закрепляем CD диск на дне пластмассой коробочки.

Продолжаем работать клеевым пистолетом, фиксируем на шпинделе рамку излучателя.

С обратной стороны коробочки фиксируем термоклеем кабель.

Описание самодельного приемника

При соответствующих настройках эта антенна — одновременно и усилитель, и приемник. Как антенну этот биквадрат предложил использовать изобретатель и ученый Харченко. Биквадрат — это подвид рамочных антенн, которые в первую очередь относят к виду зигзагообразных.

К. П. Харченко предложил это устройство в качестве антенны еще в середине прошлого столетия (1961 г.) для использования в качестве приемника телевизионных передач. Тому есть серьезное основание: является историческим, зафиксированным фактом, что, настроив свою антенну на частоту 14 мегагерц и придав ей необходимое положение, ученый получил сигнал из Америки.

В числе заводских моделей антенн-усилителей легко отыскать мощные приспособления с высокими характеристиками. Но достаточно часто можно обойтись несложной конструкцией, которую легко собрать из подручных средств собственноручно. Достаточно воспользоваться известной разработкой Харченко.

Согласно исследованиям создателя, по выходным параметрам антенна надежно усиливает работу цифровых устройств, работающих на мобильных платформах, формируя увеличение приема сигнала до 3−4 Дб, причем даже без использования рефлектора, а с его внедрением — вплоть до 8−9.

https://youtube.com/watch?v=GQb7Uib_sgQ

Краткий обзор теории

Спиральная антенна может быть описана как пружина с количеством витков N
с отражателем. Окружность (C
) витка составляет приблизительно длину волны (l
), а дистанция (d
) между витками составляет приблизительно 0.25C. Размер отражателя (R
) составляет C или l и может иметь форму круга или квадрата. Конструкция излучающего элемента вызывает круговую поляризацию (КП), которая может быть как право-, так и левосторонней (П и Л соответственно), в зависимости от того, как намотана спираль. Для того, чтобы передать максимум энергии, обе стороны соединения должны иметь одинаковую направленность поляризации, кроме случаев, когда используется пассивный отражатель радиоволн на пути передачи сигнала.

Усиление (G
) антенны относительно изотропии (dBi) может быть расчитана по следующей формуле:

G = 11.8 + 10 * log {(C/l)^2 * N * d} dBi (1)

В соответствии с выводами Др. Даррела Эмерсона (Dr. Darrel Emerson, AA7FV) из Национальной Радиоастрономической Обсерватории, результат вычисления по формуле , также известной как формула Крауса (Kraus formula), 4-5 dB слишком оптимистичен. Др. Рей Кросс (Dr. Ray Cross, WK0O) проанализировал результаты исследования Эмерсона в программе анализа антенн ASAP.

Характеристика полного сопротивления (импенданса) (Z
) полученной передающей линии эмпирически должна описываться формулой

Z = 140 * (C/l) Ohm (2)

Как сделать антенну Харченко для цифрового телевидения?

Изготовление не вызовет затруднений, поскольку для создания самодельной конструкции потребуется лишь проволока и паяльник. Но сказанное не означает, что самостоятельная пайка антенны не требует внимания. Перед подготовкой усилителя к работе придётся провести точные расчеты параметров, основанные на длине волн в той местности, где проживает телезритель. Также в отдельных случаях понадобится рефлектор, усиливающий сигнал. Теоретически, зрители способны обойтись без подобных дополнений, но для обеспечения бесперебойного стабильного приёма рекомендуется побеспокоиться о его создании.

Необходимые материалы и инструменты

Для создания биквадратной антенны понадобится:

  • медная проволока 12 мм в диаметре (допускается использование проволоки из других металлов);
  • паяльник (пайка, канифоль);
  • антенный кабель, RF-штекер;
  • линейка или рулетка.

В отдельных ситуациях используется:

  • тонкая проволока;
  • фломастер, бумага (для чертежа);
  • калькулятор для проведения расчётов;
  • изолента, клей;
  • основа, к которой будет крепиться конструкция;
  • наждачная бумага для зачистки мест пайки.

Использование иных инструментов зависит от желаний мастера, решившего сделать самодельную телеантенну.

Чертежи и схемы

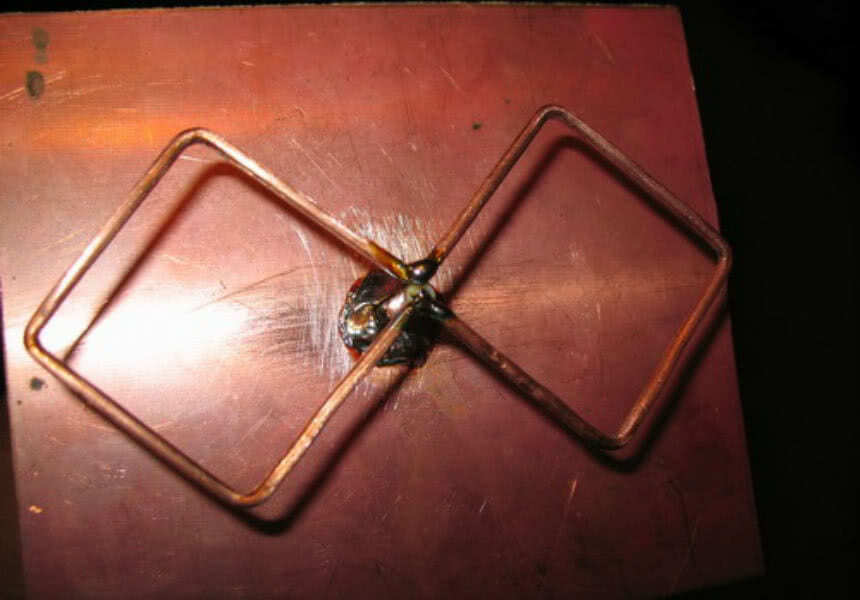

Чертёж готовой конструкции простой, поскольку состоит из двух ромбов, к которым крепится антенный кабель. Крепление находится на месте стыков ромбов на противоположных сторонах проволоки, поэтому путаницы не возникнет. Но желающим избежать ошибок мастерам стоит воспользоваться заранее припасённой бумагой: предварительно нарисовать схему. В результате останется согнуть проволоку в соответствии с чертежом, закрепив концы пайкой. Уверенные в собственных умениях личности могут обойтись без подготовительных процедур.

Ручной расчёт

Расчёт антенны Харченко для цифрового ТВ производится по формуле λ=c/F, где:

  • λ – длина волны (периметр ромба);
  • c – скорость света, равняющаяся 3×108 метров;
  • F – частота.

Важно подчеркнуть, что правильные частоты зависят от региона, поэтому их требуется уточнять на месте. Если у Вас остались вопросы или есть жалобы – сообщите нам

Если у Вас остались вопросы или есть жалобы – сообщите нам

Если у Вас остались вопросы или есть жалобы – сообщите нам

Вычислив периметр квадрата, остаётся узнать длину сторон и проволоки. Выяснить количество проволоки несложно, поскольку требуется создать 2 ромба. То есть, достаточно умножить полученный ранее результат на 2 (разрешается добавить пару сантиметров для запаса). Для вычисления размера сторон квадрата придётся поделить периметр на 4.

Калькулятор антенны Харченко

Сомневающимся в сделанных расчётах людям следует воспользоваться онлайн-калькулятором. Его использование потребует внесения базовых параметров приёма сигнала, после их указания вычисления произойдут автоматически. Нарисовать на основе полученных цифр точную схему несложно, достаточно немного терпения и аккуратности.

Сборка

Подготовив схему, следует переходить к сборке. Чтобы изготовить антенну Харченко для цифрового ТВ своими руками в домашних условиях, придётся:

  1. согнуть проволоку в соответствии с проведёнными ранее расчётами (по чертежу);
  2. спаять оказавшиеся рядом свободные концы (для удобства разрешается обмотать их тонкой проволокой);
  3. припаять к антенне на месте ромбов кабель;
  4. жила припаивается к середине проволоки, оплётка к спаянным ранее концам;
  5. прикрепить к противоположному концу кабеля RF-штекер.

Для надёжности рекомендуется закрепить конструкцию клеем или изолентой, чтобы не допустить распадения телеантенны на части.

Изготовление рефлектора

В случае сложностей с трансляциями телезрителям понадобится дополнительной оборудование – рефлектор. Он представляет собой металлический лист или решётку, распложенную позади антенны. При его изготовлении требуется соблюдать 2 условия:

  • расстояние между усилителем и телеантенной равняется 1/7 длины волны;
  • площадь решётки превышает размер антенны на 20%.

Строгих требований к металлу, из которого состоит усилитель, не предусмотрено, поэтому подойдёт любой оказавшийся под рукой металлический лист или решётка.

Подключение и настройка

Для подключения ТВ достаточно вставить штекер в антенный разъём ресивера (телевизионной приставки) и найти в комнате место с наиболее стабильными уверенным приёмом. Дополнительно понадобится выбрать угол наклона антенны, поэтому следует подготовиться к тому, что процесс поиска сигнала отнимет время. Во время настройки нужно ориентироваться на индикаторы на телевизоре. Они помогут определить, насколько повысилось или понизилось качество приёма.

Изготовление рефлектора

Рефлектор представляет собой экран, расположенный за основной рамкой антенны. Для изготовления подойдет металлическая пластина или стеклотекстолит, используемый для печатных плат. Можно взять решетку, состоящую из металлических прутьев. Или можно сделать экран самостоятельно из плотной фольги, наклеенной на твердую основу нужного размера.

В данном примере экран сделан из стенки корпуса домашнего ПК.

К расположению рефлектора предъявляются следующие требования:

  • расстояние между ним и приемником — ровно 1/7 часть длины принимаемой волны (на калькуляторе это значение D). Изготовьте диэлектрические проставки, с помощью которых соберите единую конструкцию;
  • площадь активной (токопроводящей) поверхности рефлектора на 20 % больше площади телеантенны;
  • приемник должен «лежать» внутри плоскости рефлектора.

В этом примере проставки сделаны из старых маркеров, которые стягиваются пластиковыми жгутами.

Рекомендуем полную пошаговую видеоинструкцию по изготовлению биквадрата с экраном:

https://youtube.com/watch?v=3o0ZBUcL2f0

О дальности действия вай фай антенн

При количественной оценке дальности распространения радиосигнала используется формула для вычисления коэффициента усиления Ку =»» Ко*10*log(A1/A0), где Ко – коэффициент ослабления, возникающий вследствие поглощения мощности волны различными препятствиями (бетон, дерево, вода, железо и т.д.), А1, А0 – амплитуда принятого и излученного сигнала, соответственно.

Следует заметить, что теоретические расчеты – довольно трудоемкая вещь, которая подразумевает предварительное построение карты, диаграмм направленности и ввода коэффициентов всех материалов. Поэтому замеры лучше всего производить эмпирически, добиваясь максимального показателя коэффициента усиления. Кстати, многие источники говорят, что сигнал 2,4 ГГц при использовании биквадрата можно усилить так, что дальность передачи данных будет достигать 25 км. Это утверждение не является верным, самое большое расстояние, на которое удается передать информацию, составляет около 5 км.

Как видно из описания, антенна Харченко для Wi Fi-роутера – довольно простой в изготовлении самодельный биквадрат, который может в значительной мере помочь там, где необходимо усилить слабый сигнал. Главное при изготовлении такой конструкции – внимательность и точность.

https://youtube.com/watch?v=cDzPGCnxLmg

3G-антенна своими руками: какие инструменты и материалы необходимы. . Биквадрат является разновидностью рамочных антенн, которые входят в группу зигзагообразных. . Что делать если на ноутбуке не работает Wifi — аппаратные и программные причины. Когда на ноутбуке не работает WiFi, не.

Антенна 4G своими руками: пошаговая инструкция для самостоятельного изготовления. Какой тип самодельной 4G антенны лучше выбрать: преимущества и недостатки. Как рассчитать антенну для усиления сигнала мобильного Интернета.

Преимущества и недостатки внешних WiFi антенн для роутеров. . Биквадрат означает два квадрата. Если взглянуть на такое устройство, то видно, что так . Что делать если на ноутбуке не работает Wifi — аппаратные и программные причины. Когда на ноутбуке не работает WiFi, не следует раньше времени.

>

Стандарт LTE, антенны LTE

Избегаем исследовать дебри LTE. Упомянем простые факты: скорость быстрее повышается методами кодирования информации, способом модуляции. Поляризация почти наверняка линейная, вертикальная (типично сотовой связи). Частоты, принятые LTE, не всегда соблюдаются на практике. Тезис касается России. Перво-наперво выясните у провайдера волну (номер канала), затем начинайте конструирование LTE антенны. Сегодня каждый сотовый оператор ведет вещание. В Астраханской области раздают LTE на антенны два-три. Частоты у всех разные, меняются цифры по регионам, дело катится к тому, что связь станет быстрее и дешевле.

Доводим до сведения новичков: за частоты операторов LTE, равно теле и радио компаний всегда идет война. Диапазон не предоставляется задаром, фирма обязана оплатить. Государству выгодно обилие операторов LTE – каждый отстегивает плату. Не ново, пользующиеся рациями крупные предприятия пополняют казну немалыми суммами. За что платят LTE, сказать сложно, полагаем, дело выглядит следующим образом:

  • Радиоволны вредны человечеству. Безусловно доказанный факт. Понижают иммунитет, провоцируют плохое самочувствие, поднимают температуру тела. Человек чувствует себя совершенно больным, подвергся воздействию излучения радиоволн.
  • Следовательно, организация должна взять контроль, чтобы граждан не облучали. В противном случае население начнет болеть, ничего хорошего не случится. Комитетом является ГРКЧ, подробнее интересующиеся, читайте на здоровье тематические обзоры сети. Организация занимается распределением частот.

Однако сегодня покажем, как сделать LTE антенну, которая может ловить всех. Придется, конечно, слегка попотеть. Рекомендуем настоятельно почитать литературу, книгу Харченко К.П. 1969 года выпуска про УКВ антенны. Название, быть может, иное, верим, настырные читатели смогут скачать и прочитать сей труд (выложены pdf, djvu версии).

Особенности LTE антенн ограничиваются размерами. Для GSM тоже сгодятся. WiFi лежит выше. Антенна LTE цепляет верхние каналы телевидения, если развернуть, чтобы восьмерка стала стоймя (повернуть на 90 градусов).

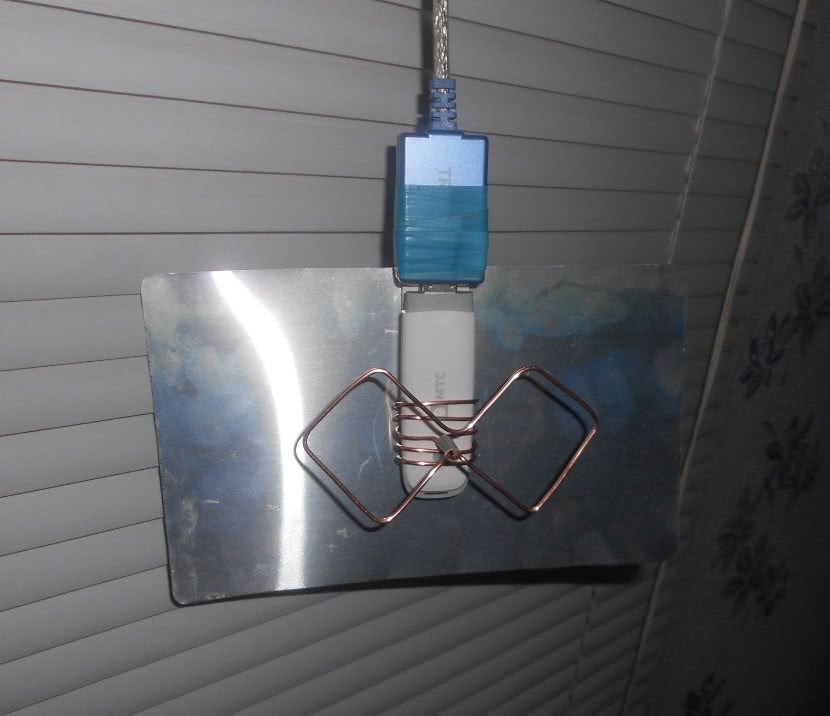

Антенна Харченко для 4g модема своими руками

Простым решением самодельного устройства может быть антенна Харченко для 3g модема, конструкция которой основана на проволочном биквадрате.

Требования к вибратору

Для изготовления антенны Харченко для 3g модема своими руками важно правильно выбрать проводник, из которого будет изготовлен вибратор, – это  ее основа

Вид металла

Для данных устройств применяют медные или алюминиевые детали. Поскольку биквадрат имеет малые размеры, а соединение деталей удобнее реализовывать посредством пайки, для антенны лучше подойдет медный провод.

Форма и площадь поперечного сечения

Рекомендуемые параметры провода – 2,3-2,5 мм диаметра, при этом верхняя граница является предпочтительной – в этом случае сигнал будет надежнее. Порой умельцы делают антенны из провода в 2 мм, но такое приемлемо не для любой местности. В большинстве случаев такой сигнал будет недостаточно надежным.

Основные размеры

Чтобы их рассчитать, нужно знать частоту и длину волны. Сторона квадрата должна быть равна 25% последней. Опираясь на эти габариты, из медной проволоки подготавливают биквадрат-восьмерку с соприкасающимися углами. Если нужна горизонтальная поляризация, конструкцию ставят стоймя, если вертикальная – в боковое положение.

Требования к кабелю для антенны Харченко

Подойдут изделия с сопротивлением от 50 до 80 Ом. Лучше выбрать вариант из меньшей части этого диапазона – так потери сигнала будут менее выраженными.

Особенности конструкции рефлектора

Для экранирования подойдет любая пластина из металла, будь то вырезанная из жестяного листа, алюминиевой посуды или фольгированного картона. Хорошо подойдет DVD-диск, закрепленный на торце крышки от газировки. Нужна регулировка удаленности отрезанием избытка толщины или установкой добавочных шайбочек.

Изготовление вибратора

Для максимальной симметричности проводок размечают маркером, ставят на него пассатижи и делают изгиб под прямым углом. Выверять изгиб нужно с помощью треугольника.

Подключение кабеля и рефлектора

В крышке сверлят дырку для провода, продевают его кончик и разделывают, обнажая основную жилу с экраном, залуживают и проводят пайку. Затем на вибратор натягивают крышечку, скрепив клеевым составом. Диск приклеивают к торцу крышки.

Способы передачи 3G сигнала с антенны на модем

Подготовленная конструкция реализует прием сигнала и направление его по соосному проводу. Теперь надо добиться того, чтобы модем его поймал.

Способ передачи информации по проводному каналу

Его реализация зависит от наличия разъема для соединения с внешней антенной.

Вариант №1

Кончики кабеля спаиваются с разъемом, и устройство подсоединяют через него. Потребуется припаять концы коаксиального кабеля ко второй половине разъема и через него подключать антенну.

Вариант №2

Разбирают кабель и спаивают центральную жилку с микросхемными компонентами. Без соответствующих компетенций операцию производить не рекомендуется.

Способ передачи информации по беспроводному каналу

Можно вырезать два электрода из консервной банки или листа фольги. Длина их может быть 7,5 см, а ширина – 4,5 и 2,7. Их спаивают с выходами соосного кабеля, и они направляют усиленную волну на модемную антенну. Обязательно нужно развести электродные компоненты на некоторое расстояние.

Упрощенная конструкция электродных концов

С модемной стороны кончик кабеля разделывают на 10 см, основную жилку обматывают вокруг корпуса. К экранной части припаивают загнутую жестяную полосу около 8 см. Когда антенна готова, модем вставляют в соответствующее гнездо компьютера и делают тест приема сигнала.

Конструкция Харченко

Необходимые инструмент и материалы

Мастеру для устройства Харченко понадобятся медный проводок длиной хотя бы 30 см, соосный кабель для подключения телевизора (1-2 м длиной), крышка от бутилированной воды, ненужный двд-диск (или кусок металлической пластины или фольги сопоставимого размера), паяльник, пассатижи, острый ножик, маркер и клей для пластмассовых изделий.

Простая самодельная антенна не потребует дорогостоящих ресурсов и увеличит скорость интернет-соединения. Такое решение весьма оправдано для использования на даче или в местности с трудностями связи.

Изготовление антенны из пивных банок своими руками

Чтобы самому сделать антенну из пивных банок для цифрового телевидения, не нужно иметь специальных знаний или умений. Достаточно запастись временем и терпением, поскольку, несмотря на простоту, при первом создании такого прибора способны возникнуть трудности. Чтобы справиться со сложностями, рекомендуется использовать предложенную инструкцию.

Необходимые материалы и инструменты

Перечень материалов, которые потребуются для изготовления комнатной телеантенны, предельно короток. Он содержит:

  • несколько пивных банок;
  • саморезы и отвёртка (по возможности заменяется пайкой и паяльником);
  • антенный кабель;
  • рейка для закрепления получившейся конструкции;
  • изолента.

Перечисленные предметы находятся в шаговой доступности, поэтому добыть подходящие материалы и сделать антенну своими руками сможет каждый желающий.

Чертежи, схемы и ручной расчёт

Универсальной схемы поимки мощного, бесперебойного сигнала не существует, поскольку для получения рабочей конструкции достаточно соблюдать 2 правила:

  • банки должны быть парными находиться друг напротив друга (рекомендуется 4-8, но иногда достаточно две);
  • оплётка и центральная жила крепятся к разным банкам.

Дополнительно учитывается расстояние между элементами. Обычно оно равняется 75-80 миллиметров, но точные параметры придётся искать вручную, поэтому сразу закреплять детали нельзя. Требуется сохранить им подвижность для последующей настройки и поиска стабильного телевизионного сигнала.

Изготовление мачты

Изготовление каркаса и мачты для крепления готовой конструкции зависит от фантазии и возможностей человека. Для качественного приёма каналов можно сделать:

  • рейку, к которой банки приматываются изолентой;
  • рейку с несколькими поперечными рейками (для мощной антенны из нескольких элементов).

Для установки готовой конструкции можно воспользоваться любой палкой, металлической трубкой или даже стеной дома. Главным условием является отсутствие контактов между металлическими элементами и креплением. То есть, использование шурупов допустимо, но требуется следить за их расположением.

Если у Вас остались вопросы или есть жалобы – сообщите нам

Сборка

Подготовив каркас и собрав требуемые детали, можно собирать основную часть:

  1. вкрутить саморезы в банку (предварительно можно проделать в ней дырку);
  2. прикрепить к одному саморезу жилку кабеля, к другому – оплётку;
  3. закрепить банки на рейку, провести настройку сигнала.

Важно подчеркнуть, что телезрители, желающие обойтись без шурупов, способны прикрепить кабель к баночному «язычку», с помощью которого она открывается. Также жилу с оплёткой можно припаять, предварительно очистив стенку баночки. Для улучшения приёма рекомендуется последовательно соединить несколько баночек

При этом банки с разным соединением (оплётка и жила) должны располагаться в перекрёстном порядке

Для улучшения приёма рекомендуется последовательно соединить несколько баночек. При этом банки с разным соединением (оплётка и жила) должны располагаться в перекрёстном порядке.

Установка

Следующим шагом станет установка антенны. Для этого следует походить с подключенным к телевизору прибором, проверив, где каналы принимаются увереннее всего. Качество приёма в различных частях дома отличается, поэтому рассчитывать на то, что оптимальное место обнаружится моментально, не следует.

Сказанное касается и установки самодельного оборудования во дворе или на крыше здания: для получения стабильной, беспрерывной трансляции придётся изучить все доступные места расположения антенны.

Подключение и настройка

Выбрав место, остаётся настроить трансляцию, найдя правильное расположение банок на рейке. Для этого понадобится:

  1. передвигать баночки вправо, влево, изменяя расстояние между ними;
  2. следить за изменениями улучшениями на экране ТВ (теперь на современных телевизорах и цифровых ресиверах присутствует специальная шкала качества приёма);
  3. найдя оптимальное положение баночек, зафиксировать их изолентой.

Ничего дополнительного не потребуется, а основная сложность заключается в количестве баночек. Чем их больше, тем сложнее определить нужное положение на рейках.

Оптимальный отражатель

Было множество идей, что использовать в качестве рефлектора, но для таких размеров оптимально подошла пустая монтажная плата размером 10 х 10 см. Во-первых, это упростило соединение оплётки коаксиального кабеля с рефлектором. Обычным припоем кабель плотно устанавливается в нужном месте. Во-вторых, жёсткость текстолита вполне удовлетворяет размерам изделия и позволяет отказаться от дополнительных крепежей. Проблемы при использовании модели таких размеров могут возникнуть в случае неточного соблюдения размеров, поэтому все действия производятся с помощью миллиметровой линейки.
