Инструкция по изготовлению простой буржуйки своими руками

Изготовление

Как сделать буржуйку в гараж? Перед началом работ необходимо подготовить чертеж буржуйки для гаража, материалы и инструменты для изготовления:

• листовое железо или отрезок трубы для корпуса толщиной не менее 5 мм.;
• трубу для дымохода диаметром 12 см. и толщиной 3 мм.;
• прутья для крепления трубы к стене диаметром 12 мм.;
• железо толщиной 3 мм. для изготовления ящичка для сбора золы;
• сварочный агрегат;
• электроды диаметром 4 мм;
• болгарка;
• сварочная маска, краги и спецодежда;
• отделитель;
• клещи;
• молоток;
• дрель.

Самая эффективная буржуйка для гаража своими руками — чертежи:

Первый этап – подготовка деталей. Определившись с чертежом печки для гаража на дровах, размером и формой, детали очерчивают мелом на металле и вырезают. При раскрое необходимо учитывать толщину стенок и круга.

Сборка буржуйки – второй этап изготовления – осуществляется не обязательно на месте установки. При помощи сварки прихватками соединяют три боковые стенки и дно печки, проверяют перпендикулярность соединения и для проверки размеров прикладывают переднюю стенку. Последующее проваривание швов стыков деталей осуществляют тавровым швом.

В готовый корпус устанавливают и приваривают перегородку между топкой и поддувалом, в которой заранее сделаны отверстия для золы. Отверстия в перегородке делают на расстоянии 5 см. от стенки печи и в 1,5 см. от следующего отверстия. Высота установки перегородки – не меньше 10 см. от дна печи – из образовавшегося проема нужно будет удалять золу.

В задней части печи вырезают круглое отверстие для дымохода. В передней стенке – прямоугольные для поддувала и топки. Боковые края отверстий должны проходить на расстоянии 5 см. от стенок, нижний край поддувала – совпадать с дном печи.

Вырезанные прямоугольники приваривают на навесы, максимально приблизив к верхней части проема – со временем дверцы просядут от температуры. Обе дверцы необходимо оборудовать простыми засовами, которые хорошо двигаются даже в раскаленном состоянии.

Готовую переднюю стенку приваривают к корпусу. Внимательно проверяют все швы и исправляют погрешности. Приваривают к корпусу ножки, длина которых не меньше 12 см., а затем — верхнюю крышку.

Последний этап изготовления печи – установка и монтаж дымохода. Печь устанавливают на заранее подготовленное, соответствующее нормам пожарной безопасности, место. К отверстию в задней стенке приваривают трубу.

Как правильно сделать дымоход для буржуйки в гараже? Самый простой вариант дымохода – прямая труба, проходящая через крышу – не оправдан с точки зрения сохранения тепла. Желательно создать на трубе поворот в 90 градусов (оптимально, если поворот создается за три изгиба, по 30 градусов в каждом) и вывести ее через стену.

Верх трубы крепят к стене при помощи прутьев, вторую сторону которых монтируют в стену, утапливая не меньше, чем на 10 см.

При монтаже дымохода для буржуйки в гараже важно добиться герметичности всех соединений, иначе в помещение будут попадать дым и сажа. Помимо кирпичных стенок, готовую буржуйку можно оборудовать сверху плитой для разогрева пищи или снимающимся водяным баком для повышения теплоотдачи. Помимо кирпичных стенок, готовую буржуйку можно оборудовать сверху плитой для разогрева пищи или снимающимся водяным баком для повышения теплоотдачи

Помимо кирпичных стенок, готовую буржуйку можно оборудовать сверху плитой для разогрева пищи или снимающимся водяным баком для повышения теплоотдачи.

Установка буржуйки в гараже позволит сэкономить на приобретении готовой печи и быстро обогреть гараж в холодной время года.

Здесь статья о том, как выбрать самый экономный способ отопления гаража электричеством.

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

• Камера сгорания – в ней горят дрова с образованием пиролизного газа;
• Камера дожига – в ней происходит сгорание продуктов пиролиза;
• Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
• Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Простая прямоугольная буржуйка

Простая прямоугольная печь буржуйка своими руками чертеж, которой мы предоставили, изготовляется немного сложней, чем печь из баллона. Для этого варианта, как и для изготовления печи для бани, используется листовой материал. За основу нужно взять металл толщиной три миллиметра. Толщины металла достаточно будет на использование агрегата в течение пяти лет.

Эффективно обогревает такая самодельная модель помещение до двадцати квадратов, высота потолков которого три метра. Отметим, что мы будем изготовлять модель, которая не оснащена зольником. В нашем случае печь будет иметь заслонку дроссель.

Как делается эта печка буржуйка своими руками для дачного домика:

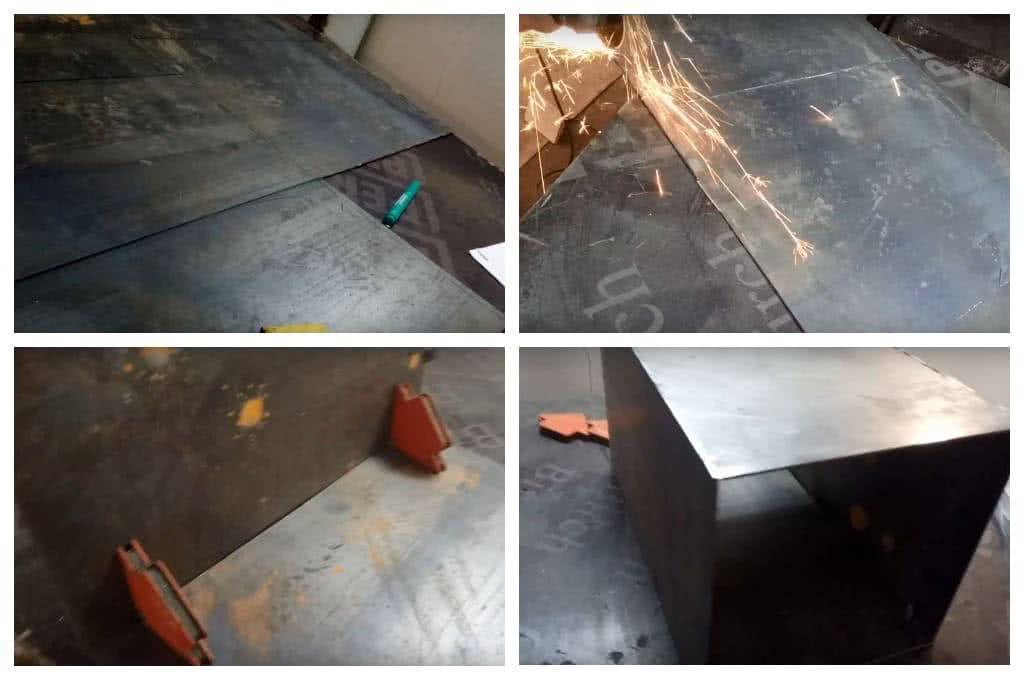

1. Составляем чертеж агрегата. Указываем в чертеже размеры необходимые вам размеры высоты и ширины печи. На чертеже изображаем расположение на дверце дросселя.
2. Составив схему, приступаем к разметке материала. По указанным размерам в чертеже отмеряем части корпуса. В одной из сторон нужно разметить отверстие под дверь, а в двери изобразить окружность.
3. Проведя такие манипуляции, вооружаемся болгаркой и распиливаем металл, на части. С помощью магнитного угольника выставляем две части материала, и прихватываем несколькими каплями. Проверим ровности диагонали и вертикали. Если все части установлены, как это и необходимо, провариваем стык, сплошным швом.
4. Таким образом, свариваем форму печи. Швы желательно делать с наружной стороны корпуса. Вырезаем боковые стенки по размерам получившейся конструкции.
5. Одну часть привариваем. В другой части вырезаем часть под дверцу, размер дверцы можно выбрать любой. На вырезанном кусочке довариваем боковые бортики. На корпусе привариваем полосы по периметру.
6. Фиксируем получившуюся заготовку на петлях. Находим кусок трубы прямоугольного сечения, можно использовать и круглую. Прикладываем отрезок к двери, обводим его маркером. Вырезаем кусочек с дверцы.
7. Привариваем отрезок трубы. В нём просверливаем два отверстия. Подбираем под отверстия кругляк подходящего диаметра, разрезаем его на две части. Просовываем дин кругляк, с одной стороны, привариваем его к нашей вырезанной пластинке с задней стороны. Одеваем снаружи пружину, и фиксируем гайкой или шайбой. Аналогично поступаем с другой стороной, но, когда тут пружина будет зафиксирована, нужно приварить рычажок. Им будем регулировать подачу воздуха в топку.
8. Теперь, на корпусе фиксируем крючок. На дверцы делаем задвижку. Далее, к нижней части буржуйки привариваем ножки. Они делаются из уголков нужной вам высоты. К верхней части прикладываем отрезок трубы дымохода, обводим его по контуру. Вырезаем кусок металла, прикладываем трубу и обвариваем её по кругу. Если трубу необходимо загнуть под определенным углом, и вам необходим трубогиб, то читайте нашу статью о том, как его сделать.

Все прямоугольная буржуйка готова. Поддувала у нас нет, так как зола постепенно будет накапливаться в топке и этим самым не даст быстро прогореть днищу.

Буржуйка из бочки

Один из несложных способов – большая печка из бочки. В ней следует обустроить колосники, дымоход, а также дверцы. Изготовление начинается с возведения основания негорючего. Подходящим вариантом считается кладка из кирпича, на которой нужно обустроить бочку. Для её создания потребуется пару дней. Затем приступаем к остальным работам.

Впереди конструкции необходимо вырезать небольшое отверстие под дверцу. В этих целях потребуется лобзик для работы по металлу.

Имеющийся металлический кусок является дверцей, к которой следует приделать петли, запор, а также ручку. Затем следует приварить к бочке ещё часть петель. С другой стороны следует приварить петлю из металла для запора.

Внизу следует обустроить зольник с требуемой дверцей, для которого необходимо выделить от всего объёма десять процентов. Дверца создаётся вышеописанным методом, однако она непременно должна быть, поскольку посредством неё устраняется зола, а также она выступает в качестве поддувала. Затем можно начинать создавать колосники:

• У бочки устраняем крышку сверху;
• Создаём колосник, при этом используя отрезки из металла;
• Привариваем внутри колосник.

Обустраиваем в крышке необходимое отверстие, затем ввариваем подобного диаметра отрезок в качестве дыры для дымохода. Потом привариваем крышку.

Мы создали буржуйку собственноручно, фото можно увидеть на сайте. Она на редкость имеет вместительную камеру

Важно обратить особое внимание на тот момент, что в верхней части крышки можно обустроить отверстие. Можно использовать не бочку, а баллон, либо небольшой кусок трубы требуемого диаметра

Изготовление кирпичной печи для гаража

Если вы задались вопросом о ток как самостоятельно сделать печь в гараже, тогда эта инструкция вам определенно поможет. Чтобы создать кирпичную печь для гаража своими руками, вам понадобится:

1. Керамический огнеупорный кирпич;
2. Цементный или бетонный раствор для создания фундамента;
3. Гидроизоляция (штукатурка или битумная мастика);
4. Заслонка, дверца, трубы для дымоходной системы;
5. Асбестовая нить и металлическая проволока.

Дабы упростить сборку печи для гаража из кирпича, раздобудьте болгарку, перчатки, шпатель.

Этапы работы

Дровяная печь для гаража создается в несколько шагов. Первым делом мастер готовит раствор для кладки. Он создается по следующей технологии:

1. Засыпаем в крупную емкость (50 литров и больше) глину, оставляя в ней 10-15% свободного места;
2. К глине доливаем 1-2 ведра воды и оставляем ее размачиваться в течение 24 часов;
3. Образовавшуюся смесь перемешиваем при помощи дрели, миксера или другого аналогичного устройства;
4. Переливаем раствор в разные бадьи (по 8 литров в каждую из них);
5. Добавляем в каждую емкость 2 ведра песка и 1-1.5 литра воды;
6. Повторно перемешиваем все смеси, добавляем в каждую из них сухой термостойкий клей (700-900 г).

Последний шаг – это определение уровня жирности. Если смесь обладает густой консистенцией и держится на шпателе даже при сильной тряске – значит в ней слишком много глины. Если раствор не держится шпателя и имеет чрезмерно редкую консистенцию – значит в нем слишком много воды или песка.

Важно: вам не удастся создать печь из кирпича в гараж при отсутствии качественного глиняного состава. Так что если вы обнаружили проблемы с его консистенцией, решите их путем добавления в смесь нужных материалов (воды и песка, при чрезмерном количестве глины и наоборот)

Следующий шаг – это обустройство фундамента. Кирпичная печь для гаража нуждается в прочном и надежном основании. При его создании необходимо:

1. Освободить место в одном из углов гаража;
2. Выкопать котлован глубиной в 50-70 см;
3. Выложить дно ямы щебенкой;
4. Залить котлован цементным слоем, выровняв его поверхность;
5. Покрыть фундамент 3-4 слоями гидроизоляции.

При желании, вы можете самостоятельно приготовить цементный слой. Для выполнения этой задачи необходимо смешать ведро цемента, ведро воды и 3 ведра песка, после чего хорошенько перемешать образовавшуюся смесь. Данный раствор высыхает на протяжении 24 часов.

Следующий этап работ – это кладка кирпича. Он выполняется в несколько шагов – мастер:

1. Делает разметку;
2. Убеждается в том, что у него получилась правильная геометрическая фигура;
3. Кладет кирпич по длине и проверяет правильность его расположения. При необходимости – подгоняет строительный материал, используя болгарку;
4. Выполняет кладку стенок в несколько сплошных рядов;
5. Создает отверстие для решетки в кирпиче при помощи болгарки. Учтите: металл расширяется под воздействием высоких температур. А значит – ему нужно выделить дополнительное пространство;
6. Устанавливает дверцы и крепит их, используя проволоку. Для обеспечения максимальной надежности всех деталей, дверцы следует обмотать асбестовой нитью.

При проведении этих работ, обращаем внимание на шов – он не должен совпадать у разных кирпичей и быть заполненным. Финальный этап работы – это обустройство дымохода

Он создается из трубы 500 мм и больше, которая присоединяется к печи. Им не следует пересекать перекрытия гаражного бокса, все остальное допустимо.

Обратите внимание – существует множество других инструкций касательно того, как сделать кирпичную печь в гараже. Мы рекомендуем вам изучить хотя бы парочку из них, раздобыть чертежи, посмотреть видео от профессионалов

И лишь после этого приниматься за сооружение печи для гаража на дровах своими руками.

Преимущества печки буржуйки

У печи буржуйки имеется целый перечень неоспоримых преимуществ:

• недорогая стоимость;
• компактные размеры;
• функционирование на разных видах твердого топлива;
• простота монтажа и легкость в обслуживании;
• возможность приготовления пищи;
• использование конструкции в помещениях, где отсутствует фундамент;
• нет смысла монтировать капитальный дымоход.

К сожалению, и недостатков печка буржуйка имеет немало:

• металлические листы обладают повышенной теплопроводностью, и агрегат быстро остывает после сгорания топлива;
• если при создании отопительной конструкции использовался металл недостаточной толщины, то он в процессе эксплуатации быстро прогорает и агрегат быстро выходит из строя;
• необходимость постоянно контролировать процесс сгорания топлива;
• не во всех модификациях имеется возможность регулировать тягу и интенсивность горения;
• при использовании топлива ненадлежащего качества (сырого или смолянистого) на отводящей трубе образуется налет (копоть).

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом. длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м. Совет

Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке

Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

1 Как устроена буржуйка – зольник, топка и дымоход

Чтобы изготовить печь-буржуйку, вы должны понимать ее устройство. Схема буржуйки чрезвычайно проста. Фактически этот очаг состоит из трех основных зон. Зольник – это участок в нижней части корпуса, отделенный от остальной печи колосниковой решеткой. Сквозь ячейки этой решетки в печь поступает воздух, необходимый для горения топлива. В обратном направлении ссыпаются мелкие несгоревшие частички дров или угля (зола или шлак).

Буржуйка состоит из трех основных частей: зольника, топки и дымохода

Топка – участок над колосниковой решеткой зольника. В простых печах, к которым относится интересующая нас буржуйка, топка заполняет весь остальной объем корпуса. В эту камеру загружают дрова, уголь, торф или пеллеты, поэтому у топки должна быть широкая дверца с надежным запором. Чистить эту камеру от несгоревших остатков топлива нужно только в случае использования в качестве такового каменного угля, образующего при горении твердый шлак. Во всех остальных случаях несгоревшие остатки просыпаются сквозь колосники в зольник.

Дымоход – воздуховод, врезанный в верхнюю часть топки со стороны, противоположной месторасположению дверцы для загрузки топлива. У печей-буржуек дымоход собирается из металла и состоит из колена (углового участка), горизонтального боровка и вертикального канала для отвода газообразных продуктов горения на улицу. В большинстве случаев дымоход буржуйки выходит на улицу сквозь стену, поэтому внутри помещения находятся колено и боровок, а вертикальный участок располагается за пределами дома. Поэтому эту часть дымохода делают как из металла, так и из кирпича, асбестоцементных или керамических труб.

Дымоход от буржуйки обычно выводят на улицу через стену

Устроенный таким образом очаг обустраивают на основе любой герметичной емкости из металла. Для этого в емкости прорезают проемы под дверцы, разделяют ее внутреннюю часть на две зоны – зольник и топку, и врезают в предварительно рассверленную часть колено дымохода. Как видите, изготовить такую систему своими руками не так уж и сложно. И далее по тексту мы предложим вам два варианта пошаговых инструкций, описывающих технологию сборки подобных тепловых генераторов.

Какой сварочный аппарат использовать

Для изготовления буржуйки из металлических листов потребуется сварочный аппарат. Он обеспечивает надежность и монолитность сборки, делая печку устойчивой к воздействию высоких температур.

Сварочный аппарат – важный инструмент при работе с металлами.

При выборе оборудования следует учитывать тип задач и собственные навыки в управлении процессом сварки. Если вам никогда раньше не приходилось сваривать металлические детали, лучше выбрать модель начального уровня.Так же стоит учесть факторы влияющие на расход электродов. При наличии опыта можно купить профессиональный сварочный инвертор.

Повышаем эффективность железных печек

Буржуйку стандартной конфигурации или двухходовую печку усовершенствуют с целью увеличить теплоотдачу. Проще всего это сделать, приварив к корпусу металлические уголки или трубы, которые выполняют функцию конвективного оребрения. Увеличивается общая площадь теплоотдачи, плюс к тому повышается интенсивность воздухообмена, за счет чего помещение прогревается заметно быстрее.

Прямоугольную буржуйку можно с одной или нескольких сторон обложить кирпичом — кладка послужит теплоаккумулятором, и печь продолжит обогревать гараж даже после полного прогорания закладки дров. Если корпус печи цилиндрический, с этой же целью изготавливается конструкция «бочка в бочке». В этом случае теплоакумулятором служит специальная засыпка между корпусом печки и внешней оболочкой.

Печь в гараж изготавливается из двух бочек разного диаметра. У той, что послужит кожухом, срезают крышку, в боковой части прорезают отверстие для топочной дверцы, расположив его не ниже 12 см от днища. Края отверстия загибают внутрь, как и верхний край самой бочки. Дверку изготавливают из листового железа, в нижней части просверливают несколько отверстий для притока воздуха, приваривают петли, ручку и задвижку.

Сделанный кожух с прикрепленной дверцей, устанавливают на основание из швеллера или кирпича (между днищем печки и полом важно оставить воздушный зазор, поэтому основание не должно быть сплошным). На днище кожуха засыпают слой гальки, смешанный с песком, сухой глиной или грунтом (не торфянистым). Засыпку предварительно прокаляют

Нельзя использовать камни пород, раскалывающихся при нагреве или выделяющие вредные вещества

Засыпку предварительно прокаляют. Нельзя использовать камни пород, раскалывающихся при нагреве или выделяющие вредные вещества.

Слой засыпки на дне слегка утрамбовывают, чтобы не оставалось пустот. В бочке, которая послужит внутренним корпусом печки, вырезается отверстие, соответствующее отверстию в кожухе, его края также загибают внутрь. В верхней торцевой части корпуса, ближе к краю, просверливают отверстие для дымохода и вваривают патрубок. Остальное пространство крышки при необходимости используется в качестве варочной панели.

Внутренний корпус требуется установить по одной оси с кожухом, чтобы слой засыпки был одинаков по всей окружности. Вокруг отверстий для топливника закрепляются обтесанные в размер плитки из кирпича или камня, крепятся они на глиняный раствор. Остальное пространство между корпусом и кожухом заполняется засыпкой.

Нижняя часть печи из газового баллона изготавливается по стандартной технологии. У будущей тепловой пушки требуется обустроить отсек для нагрева воздуха. С этой целью срезается верхняя часть корпуса, вваривается горизонтальная круглая пластина, диаметр которой соответствует внутреннему диаметру баллона. На верхнюю часть пластины предварительно приваривают полоски стали – они служат ребрами воздухообменника и повышают эффективность нагрева.

С противоположных боков крышки получившейся воздушной камеры просверливают отверстия и приваривают патрубки. С приточной стороны требуется установить небольшой вентилятор, чтобы увеличить интенсивность воздушного потока. Мощность вентилятора зависит от размеров помещения. Патрубок для дымоходной трубы вваривается ниже воздушной камеры.

О полезных доработках железной печки

Есть несколько рекомендаций, как сделать вышеописанную конструкцию еще лучше. Первым делом не помешает усилить узел примыкания дымоходного патрубка к верхней плите, поскольку это место прогорает чаще всего. Причина не только в высокой температуре, но и в нагрузке, оказываемой на сварной шов дымоходной трубой. Обычно владельцы гаражей не озабочиваются отдельным креплением дымохода и он всем весом ложится на верхнюю панель печи.

Буржуйка на дровах с 2 дымооборотами не может похвастать величиной топливника, а значит, и продолжительностью горения. С другой стороны, самодельные печи длительного горения типа «Бубафоня» — не лучший вариант для гаража. Для них требуется дымоход высотой не менее 4 м с хорошей тягой, что не всегда реализуемо.

Теплоотдачу дровяной печи можно улучшить, если к боковым стенкам приварить несколько вертикальных ребер, как это показано ниже на фото. Используется полоса толщиной 4 мм либо такой же уголок, тем самым наращивается площадь теплообмена и возрастает эффективность работы обогревателя.

Печь на дровах длительного горения

Давайте посмотрим, как сделать печь в гараж из трубы или из бочки – это будет печка с необычным названием Бубафоня. Изготавливая подобные агрегаты на дровах длительного горения своими руками, можно особо не заморачиваться с точным соблюдением размеров. Эта печка проста как три копейки, но обладает важным преимуществом – одной закладки дров хватит на целый день. И она как нельзя лучше подходит для обогрева нежилых помещений.

Изготавливая печь на дровах своими руками, необходимо позаботиться о подборе подходящих материалов. Мы с вами попробуем сделать печку из двух бочек. Первая бочка нам потребуется полностью, а от второй потребуется только одна крышка. Вот пошаговая инструкция по изготовлению печи для отопления гаража:

Чертеж самодельной дровяной печи длительного горения.

• Берем бочку и срезаем у нее верх (оставьте у отрезанной верхней части бортики 2-3 см) – это будет наша камера сгорания, в которую загружаются дрова;
• Загибаем борта у бочки внутрь, а на крышке проделываем обратную операцию – в результате крышка должна полностью закрывать бочку;
• Изготавливаем пресс и воздуховод – для этого нам потребуется крышка от второй бочки, к ней мы проделываем отверстие и привариваем длинную трубу, которая должна быть выше бочки. С обратной стороны привариваем куски швеллера. Края крышки подрезаем, чтобы она свободного входила в бочку (зазор между крышкой и стенками около 10 мм). В результате у нас должен получиться своеобразный поршень. Через приваренную трубу производится забор воздуха;
• Продолжаем делать печь для обогрева гаража – берем крышку для нашей камеры сгорания, вырезаем в ней отверстие под воздуховодную трубу;
• В верхней боковой части бочки проделываем отверстие диаметром 100 мм и привариваем кусок трубы – это будет отвод для дымохода.

Теперь нашу печь длительного горения для гаража нужно собрать воедино, а заодно и протестировать. Устанавливаем печку на негорючем основании, загружаем в нее дрова (на самый верх советуем накидать всякой мелочевки), подключаем дымоход. Далее смачиваем в керосине кусок тряпки, кидаем на древесину, дожидаемся устойчивого горения. После этого засовываем внутрь наш поршень, надеваем крышку и ждем, пока наша печка разгорится на полную катушку.

Для изготовления печи для гаража на дровах можно выбрать и кусок подходящей трубы – ее можно купить на металлобазе. Количество загружаемого топлива определяется экспериментальным путем

Обратите внимание, что дрова в этой печке горят сверху вниз, а не в более привычном направлении

Особенности отопления гаража

В холодном гараже зимой находится очень неприятно. Потому и требуется обогрев. Гаражные печки обычно небольшие стальные типа буржуйка. Делают их из толстостенных бочек, отрезков трубы или из газовых баллонов. Такие гаражные печи более просты в исполнении, требуют только небольших доработок, ведь корпус, а иногда и дно, уже есть. Варят печи и из листового металла, но это варианты для тех, кто тесно дружит со сваркой. Кирпичные печки в гаражах встречаются не очень часто — они все-таки более габаритные, нагреваются меньше, что не совсем подходит для данного случая.

Вариант печки для гаража

Наиболее распространены буржуйки, работающие на дровах, в них же закладывается все что горит. Такая всеядность и быстрый нагрев — это их основные плюсы. Также у них немало недостатков и один из них — прожорливость, потому в последнее время стали делать более экономные печи длительного горения. Обычно используется принцип верхнего горения. Хороши они тем, что одна полная закладка (печь из 50 литрового пропанового баллона) может гореть до 8 часов. Все это время в гараже тепло.

Особняком идут печки на отработке. Подобного топлива в гаражах достаточно, но с отработкой надо быть осторожным — там содержатся тяжелые металлы и чтобы они не попадали внутрь требуется отличная тяга.

Как добавить водяной контур в печку-буржуйку

Особенностью печей с водяным контуром является наличие теплообменника, для изготовления которого могут использоваться стальные листы или трубы. Кроме того для такой конструкции нужно приготовить следующее:

• Готовую печь-буржуйку.
• Приборы отопления.
• Трубы.
• Листы металла.

Сборка проводится по следующей схеме:

• В верхней части основного корпуса вырезают отверстия, через них будет осуществляться подача и обратное возвращение теплоносителя.
• Затем приступают к изготовлению водяного бака. Для этого можно использовать любой материал, подходящий для эксплуатации в соответствующих условиях. В процессе изготовления следует учитывать, что бак занимает наибольшее пространство во всей конструкции, чем топка и зольник. В баке нужно сделать два отверстия, в которых будут установлены патрубки. Готовую конструкцию размещают в промежутке между топкой и задней стенкой, это пространство предварительно отделяют металлическим листом.
• На следующем этапе выполняют разводку труб, может использоваться коллекторное, однотрубное или двухтрубное отопление от буржуйки с водяным контуром. Следует учесть, что в большинстве случаев предпочтение отдают двухтрубной конструкции. Объяснение заключается в недостатков других видов. В частности коллекторную схему довольно сложно сделать самостоятельно, не прибегая к помощи профессиональных мастеров, а однотрубная схема не обеспечивает равномерного прогрева всех отопительных приборов.
• Далее по всему отапливаемому помещению к трубопроводу последовательно присоединяют патрубки для радиаторов и непосредственно приборы отопления.
• Для снабжения контура холодной водой к подающей трубе присоединяют расширительный бак. Для определения его параметров за основу берут общий объем жидкости в отопительном контуре. Специалисты рекомендуют делать расширительный бачок на 20% больше этого значения.
• После сборки всей системы проводят тестирование, чтобы выявить дефектные места. При их отсутствии начинают эксплуатацию печки-буржуйки с водяным контуром.
• Если система собрана правильно, то работа будет осуществляться по следующему принципу: вода в котле нагревается, поступает в отопительные приборы, остывает и вновь возвращается в теплообменник.

В зависимости от предпочтений хозяина металлическая печка-буржуйка с водяным контуром может иметь разный внешний вид. Ее можно покрасить  или обложить кирпичом.

Буржуйка с водяным контуром, собственного изготовления позволяет получить существенную экономию расходов, связанных с отоплением частного дома. Благодаря такой конструкции можно обеспечить теплом любое жилое строение, повышая комфорт и уют внутри помещения.

https://youtube.com/watch?v=LXWvb5oDOhM

Похожие записи:

Datasheet texas instruments lm386 Печенье на рассоле Амариллис уход в домашних условиях Критерии выбора дисков на триммеры и инструкция по их замене Двери-купе для шкафов на заказ Мастер-класс поделка изделие кольцо из монеты металл
