Изготавливаем бутылкорез сделать самому своими руками

Вторая, более совершенная модель бутылкореза Егорова

Видео рабочее

Дополнение

https://youtube.com/watch?v=iZVLGJrqEwo

 Разъяснение, как делать станок для бутылок

Далее видео, на котором хорошо и наглядно, подробно описана вся технология изготовления станка, которая в предыдущем видео не так хорошо просматривается, а здесь можно детально ознакомиться со всем процессом. Автор этой поделки Александр Ткаченко (YouTube).

https://youtube.com/watch?v=3f-1TRm2SAA

Швеллер из алюминия размерами 20 x 30 x 20 миллиметров. Болтики на 6 миллиметров. Шпилька длиной 50 сантиметров, на 6 миллиметров. Гайки, шайбы на 6 миллиметров. Набор бит для шуруповерта. Лезвие от строительного ножа шириной 18 миллиметров. Сверло на 6 миллиметров. Вспомогательный инструмент, шуруповерт, линейка-рулетка, пила по металлу, маркер.
Итак, имеется алюминиевый швеллер. Внутри будет располагаться лезвие, которое будет прижиматься в готовом станке к стенке швеллера с помощью деревянного брусочка. Чертеж бутылкореза на основе устройства для нарезки бутылок Егорова найдете внизу страницы.

Ориентируемся на расположение так, чтобы удобно было швеллер держать рукой и, чтобы можно было бутылкорез боком прикрутить к какой-либо деревянной стойке и нарезать ленту из полиэтиленовых бутылок.
Мы предполагаем, что лезвие будет располагаться внутри швеллера, но разметку делать не очень удобно. Поэтому прикладываем лезвие снаружи и маркером помечаем отверстия на нём. Далее размечаем место, где должны быть надрезы. Всего 7 надрезов. Указываем также верхнюю часть ножа. Есть один нюанс. Когда мастер прикладывал нож для разметки, он не учел толщину металла. Поэтому при разметке нужно прикладывать лезвие с учетом толщины металла. В данном случае это 1,5-2 миллиметра. Мастер исправил ошибку, пересверлив отверстия. Разметка завершена.
В намеченное отверстие будет вставлена шпилька. В размеченных местах нарезаем ножовкой по металлу прорези. Нарезаем так: сначала короткая прорезь для тонкой пластиковой ленты, далее постепенно с каждым шагом увеличиваем ее длину. То есть сначала прорезаем ближайшую, находящуюся ближе всех к отверстию от шпильки. Шаг около 2 миллиметров. Дальше шаг увеличиваем.
На фото видно, как должен выглядеть швеллер с прорезями. Длина каждой из них соответствует ширине пэт ленты.

Далее просверливаем отверстие на стороне, противоположной тому, которое уже проделано. После этого можно вставлять шпильку, просунув ее через оба отверстия.

Советы по работе с бутылкорезом

Есть нюансы. Когда вы будете делать пропилы, обязательно той стороны, с которой вы регулируете ширину ленты, четко пропиливайте на ту ширину, которую вы хотите добиться. С другой же стороны наоборот, нужно сделать более широкие пропилы, для того, чтобы бутылка максимально прилегала к ножу в этой части.
Когда вы будете скручивать шпильку, лучше согнуть ее заранее. На швеллере она остается ровной. Лезвие должно плотно прилегать к швеллеру.
Для чего нужен бутылкорез? В первую очередь, можно сделать с его помощью термоусадочную ленту. Она отлично подходит для ремонта различных инструментов, устройств.

Какие пластиковые бутылки лучше всего подходят для работы с данным бутылкорезом? Они должны быть без рельефа. Если использовать бутылку с рельефом, то лента получится, но она будет не очень качественной. Тем более работать с такой заготовкой несподручно. Срез на бутылке, когда вы срезайте ее дно, он должен быть ровным.

Если не утомило чтение, то есть еще статья на эту тему.

Усовершенствованная модель

Чтобы сделать более практичный бутылкорез, потребуется следующий набор материалов:

• алюминиевый швеллер 2х3х3 см;
• шпилька сечением 6 мм, длиной 0,5 м;
• гайки, болты и шайбы на 6 мм;
• лезвие с канцелярского ножа;
• набор бит, шуруповерт;
• пилка по металлу, рулетка и маркер.

Принцип действия бутылкореза заключается в следующем: внутри алюминиевого швеллера установлено лезвие, которое прижимается к стенке детали при помощи деревянного бруска. Подробная схема станка представлена ниже:

Доказательством простоты монтажа и эффективной работы приспособления служит следующее видео:

Собрать бутылкорез своими руками недостаточно, важно грамотно определить его расположение. Поможет в решении вопроса два ориентира:

• удобство удерживать швеллер рукой;
• возможность прикрутить станок к деревянной основе, чтобы спокойно нарезать ленту.

Несмотря на внутреннее расположение лезвия, разметку проводят снаружи. Необходимо сделать 7 надрезов. Глубина пропила соответствует толщине будущей ленты из бутылки. Также потребуется отверстие для шпильки. Когда разметка закончена, ножовкой оформляют прорези. Сначала делается самая маленькая щель, затем прорези постепенно увеличивают с шагом около 2 мм. Следующее фото демонстрирует готовый швеллер.

На параллельной стороне алюминиевой детали просверливается второе отверстие для шпильки, после чего идет соединение двух элементов.

Замечание! На стороне, где будет регулироваться ширина ПЭТ ленты, пропилы оформляются строго в соответствии с желаемыми размерами. На прилегающей стороне пропилы создаются шире, чтобы бутылка прилегала максимально плотно к лезвию.

Бутылкорез для пластиковых бутылок может быть зафиксирован в любом месте: прикручен саморезами к деревянному столбику, зажат струбциной на столярном столе или использован любой другой удобный вариант. Способ, как сделать ручной станок, предложен в следующем видео:

Пластиковая тара, предназначенная для нарезки ленты, выбирается без рельефного рисунка. В противном случае качество нарезанной ленты будет низким

Важно сделать идеально ровным первоначальный надрез на пластиковой бутылке

Где использовать такую надежную длинную полоску? Вариантов применения масса:

• увлеченные рыболовы плетут донки;
• домашние мастера восстанавливают ручки изношенных инструментов;
• в качестве соединения деревянных элементов (самодельный стул или тренога для распила дров).

Сделать максимально надежную фиксацию поможет нагрев ленты из пластиковой тары, после чего происходит ее термоусадка.

Способов изготовления бутылкореза множество. В зависимости от частоты использования, толщины и объема заготовок, конструкция может быть предельно простой или усовершенствованной модели. Сложный вариант бутылкореза представлен в следующем видео:

Большинство предметов домашнего обихода мы вынуждены покупать. Зачем переплачивать деньги за элементарные вещи, если их можно сделать своими руками? К тому же любое изделие, сконструированное собственноручно, нередко превосходит по качеству магазинный аналог.

К такому изделию относится и бутылкорез, предназначенный для нарезания полосок различной модификации из пластиковой тары. Такое приспособление никогда не будет лишним в хозяйстве, ведь с его помощью можно сделать целый моток верёвки из пластика. Ко всему прочему, такое использование бутылок, хоть и косвенно, но помогает уменьшить загрязнение окружающей среды. Как же сделать бутылкорез
из пластиковой бутылки своими руками?

Брусок для нарезки

Следующее устройство предназначено для той же цели, но имеет немного усложненную конструкцию. При таком варианте нарезка пластиковых бутылок своими руками будет более точной и полосы станут ровнее.

По вертикали от самого верха бруса необходимо прочертить линию, по горизонтали примерно в 5 сантиметрах от верха так же чертится линия.

Вертикальную распиливаем на 10 сантиметров сверху вниз пополам. Горизонтальную надпиливаем так, чтобы туда вставилось лезвие.

Посмотрите еще здесь!

• Электровелосипед своими руками: как построить с нуля недорогой и мощный электробайк (100 фото)

• Как выбирать газовый котел — лучшие модели и производители. Обзор современных котлов и варианты их применения (145 фото и видео)

• Как выбрать раздвижные двери: комплектация раздвижной двери, система открывания створок, типы дверных систем. Инструкция с видео, как своими руками установить раздвижную дверь

Распилы зашкуриваем и в горизонтальный вкладываем половину лезвия. Закручиваем с обеих сторон от лезвия шурупы таким образом, чтобы шляпки не давали ему выпасть.

Далее в вертикальный паз вставляется бутылка без донышка с началом ленты, надрезанным заранее.

Тянем за ленту и получаем нужный эффект. Эти и многие другие идеи, как сделать устройство для нарезки бутылок вы можете осуществить самостоятельно.

Станок для нарезки ленты из пластиковой бутылки из уголка

Пластик давно стал удобным и практичным заменителем стеклянной тары. Обычная пустая бутылка, казалось бы, должна отправляться на утилизацию. Но свойства материала позволяют заменить множество инструментов и домашней утвари. Станок для нарезки ленты из пластиковой бутылки позволяет это легко осуществить в домашних условиях.

Преимущества пластиковой ленты

• Пластик не разрушается под действием прямых солнечных лучей.
• Низкие температуры не влияют на структурную целостность.
• Прочный и долговечный, имеет неограниченный срок эксплуатации.
• Выдерживает высокие весовые нагрузки.
• Доступно неограниченное количество.
• Широкое применение в строительстве, декоре, удобных хозяйственных поделок.

Станок для нарезки лент

Для самостоятельного изготовления станка потребуется:

1. Прямоугольная/ квадратная основа из фанеры или любой похожей по структуре поверхности размером не менее 20 см.
2. Шайбы большого диаметра, 6-8 шт.
3. Шайбы малого диаметра, болты м6, гайки по 2 шт.
4. Сверла 2 вида, чуть меньше и больше, подходящие к отверстию шайб.
5. Кусочек канцелярского ножа (часть с отверстием)
6. Шуруповерт.
7. Гаечный ключ. Лучше разводной.
8. Маркер.

Изготовление станка:

• На основе делается разметка – прикладываются шайбы плотно восьмеркой, и намечается место будущих двух отверстий.
• С помощью шуруповерта и меньшего сверла делается сквозное отверстие, затем меняется на большее сверло, и расширяется до нужного диаметра.
• Вставляется болт, закрепляется с другой стороны основы шайба и гайка гаечным ключом. Когда болт плотно врезался в полотно основы, шайба и гайка раскручиваются и снимаются. Эта же операция проделывается со вторым отверстием.
• Нарезка ленты из пластиковой бутылки может иметь разную ширину. Она зависит от толщины уложенных сверху болта шайб.
• Когда необходимое количество шайб установлено на болт одевается канцелярский нож, режущий конец которого должен касаться второго болта.
• Сверху конструкция закрепляется еще несколькими болтами. Они будут исполнять роль фиксатора ножа и исходной пластиковой ленты.

Станок для нарезки ленты из пластиковой бутылки готов, для его проверки у бутылки отрезается дно, делается надрез ножницами или ножом. Это начало супер прочной веревки просовывается между болтами. Горлышко придерживается параллельно столу, рукой свободно тянется лента необходимой толщины.

Понадобится:

• Часть строительного уголка длиной 20-30 см.
• Лезвие строительного/канцелярского ножа.
• Гайки 2 шт. размер м 5.
• Шпилька м 5.
• Сверло
• Дрель.
• Ножовка по металлу.

Изготовление

1. В уголке просверлить сквозное отверстие, совпадающее по диаметру с отверстием канцелярского ножа.
2. Отступив на ширину гайки, ножовкой делаются надрезы различной глубины, равной ширине необходимой ленты. Оптимальный диапазон от 1 мм до 10-12 мм. Необходимо будет обработать края, чтобы получаемое изделие было ровным без зацепок.
3. Нож вкладывается в уголок, совмещается со шпилькой и конструкция фиксируется гайками.
4. Для полученного приспособления понадобится устойчивая основа. Деревянный брусок или бревно, на котором крепится уголок.

Дно бутылки отрезается, сама пластиковая емкость одевается на шпильку, ножницами отделяется начало будущей ленты, которое вдевается в нужную по толщине насечку. Обе руки свободны, наматывают полученную ленту. Такой станок для нарезки ленты из пластиковой бутылки лучше предыдущего, благодаря возможности получать нарезки разной толщины, при этом не нужно уменьшать или увеличивать количество болтов как в первом варианте.

Из такого дешевого и прочного материала можно создавать уникальные дизайнерские предметы интерьера, мебель и принадлежности для канцтоваров.

https://youtube.com/watch?v=hQeeJEpBYsg

Сделаем устройство для нарезания лент из бутылок

Для этого нам понадобиться лезвие канцелярского ножа, несколько шурупов по дереву, какую нибудь проволоку для направляющей, ножовку пропилить пазы.

Накладываем лезвие на брусок и намечаем места под пазы.

Делаем прорези под проволоку и под ленты вырезанной веревки.

Прикручиваем все на саморезы и готово. Можно пользоваться. Отрезаем у бутылки нижнюю часть и ножницами делаем начало полоски. Пропускаем ее в пропил и тянем, бутылка сама начнет нарезаться полоской по ширине паза.

Можно совершенствовать конструкцию.

Данная веревка довольно прочная, и может применяться в любых местах. Например для подвязывания чего либо. и даже в качестве рыболовной лески, если делать ее достаточно тонкой. К тому же узлы можно оплавлять для большей прочности.

А если ее нагревать феном, то она сожмется и еще плотнее стянет. Наподобие термоусадки.

https://zen.yandex.ru/media/lifehak/

Приспособление из бруска

Для нарезки лент подойдет и более сложное устройство. Оно же и более удобное и мобильное из идей, как сделать устройство для нарезки бутылок.

Для такого инструмента потребуются сам брусок, два гвоздя, лезвие. Лучше использовать лезвие от канцелярского ножа.

С самого начала необходимо подготовленный брусок разметить сверху пополам и надпилить примерно на глубину 7-8 сантиметров.

Поперек перед нижней частью отверстия на расстоянии в 0,5 сантиметров от него чертим линию. Выше прочерчиваем несколько таких полос в расстоянии полсантиметра друг от друга. Это будут места для вставки лезвия.

По линиям делаем надпилы все надпилы вместе с центральным шлифуем при помощи наждачной бумаги.

Далее берем гвозди и забиваем их в брусок по обе стороны от центрального распила. Загибаем гвозди вверх шляпками вплотную к бруску.

Прикрываем лезвие гвоздиками и вставляем в вертикальный разрез бутылку. Немного прокручиваем бутылку и тянем за получившуюся ленту.

Поделка пенал из пластиковой бутылки

Ненужные пластиковые бутылки могут сгодиться для нужного и удобного пенала. Предлагаемую вещь можно усовершенствовать, все зависит от Вашей фантазии.

Вам понадобится:

• Пустые, вымытые и высушенные пластиковые бутылки (в данном случае 6 штук).
• Нож.
• Ножницы.
• Старые газеты.
• Краска в болонах.
• Скрепки.
• Клей (необходимо, чтобы он хорошо склеивал пластик, но при этом не разъедал его).

1

Положите бутылку на бок и осторожно вставьте лезвие ножа у основания. Обрежьте ее по нижнему контуру.. 2

Повторите процедуру с остальными бутылками.

2. Повторите процедуру с остальными бутылками.

3. Поместите все полученные изделия на старую газету днищем вверх.

4. Распылите краску с внешней стороны изделий в несколько слоев.

5. После того как бутылки высохнут, пора выровнять кромки разреза войлоком. Полоски войлока должны быть немного длиннее окружности бутылки. Равномерно и тщательно приклейте материал к каждой секции бутылки.

6. Подождите 15-20 минут, пока клей подсохнет. Лучше пока не трогать лишний, оставшийся войлок.

7. Закрепите войлок скрепками для лучшего склеивания. Подождите еще час, а затем обрежьте его остатки.

8. Определитесь, где конкретно будет стоять вся конструкция, и клеем присоедините все бутылки между собой со стороны войлока по краям. Для хорошей крепости всего пенала клей не жалейте.

9. Клей должен полностью высохнуть. Можно заполнять Ваш пенал. Все готово!

Нарезка пластиковых бутылок — как сделать своими руками приспособление для нарезки ленты

Пластиковая лента из пластмассовых бутылок применяется в приусадебном хозяйстве. Благодаря ей можно укрепить деревянный забор или подвязать ягодные кустарники. Такая веревка способна выдержать до 50 кг. Это зависит от её толщины длины. В основном её применяют в качестве фикстора.

Выделяют два способа нарезки пластиковых бутылок: ручной и станочный. Сделать прозрачную ленту можно самостоятельно в домашних условиях. Для этого понадобятся острые ножницы и правильная разметка.

Согласитесь, что производство такого материала ручным способом довольно трудоёмкий процесс. Облегчить нарезку прозрачной ленты поможет специальное приспособление.

Из чего можно сделать приспособление для нарезки бутылок? Какие материалы понадобятся для сооружения подобной конструкции? Ответы на эти вопросы представлены в нашей статье. Советы опытных рукодельников помогут справиться с поставленной задачей.

Преимущества пластиковой ленты

Выделяют несколько положительных качеств прозрачной ленты в домашнем хозяйстве. К ним относят:

• не разрушается под воздействием солнечного света;
• длительный срок эксплуатации;
• противостоит воздействию низкой температуры;
• способна выдержать до 80 кг;
• низкая стоимость материала;
• отсутствие запаха;
• декоративность.

Как сделать оборудование для нарезки пластиковой ленты?

Приспособление для нарезки пластиковых бутылок состоит из простых деталей и элементов. Для этого понадобится:

• деревянная основа. Её ширина должна быть не менее 30 см;
• шайбы среднего размера 10 шт.;
• шайба маленького диаметра 4 шт.;
• сверло 2 шт. Его диаметр должен соответствовать размеру шайбы;
• небольшая часть канцелярского ножа 10 см;
• шуруповерт и гаечный ключ;
• простой карандаш.

Благодаря этому станку нарезка пластиковых бутылок своими руками проходит быстро и качественно, а нить имеет равномерную текстуру. Процесс создания оборудования включает в себя несколько этапов:

На деревянной основе делают разметку для фиксации шайб разного диаметра. Для этого понадобится простой карандаш. Шуруповертом делают сквозные отверстия в местах отметок.

https://youtube.com/watch?v=zhtFHXWpStE

Далее вставляют болт для фиксирования шайб. Нижнюю часть укрепляют гайкой. Чтобы место соединений не раскрутилось при использовании станка, рекомендуется затянуть её гаечным ключом.

Ширину пластиковой ленты можно регулировать путем перемещения шайб на нужное расстояние. В основном этот промежуток составляет 1 см. На канцелярском ноже делают сквозное отверстие. Его помещают поверх металлических деталей.

Соединить нож с конструкцией станка поможет дополнительная гайка. В этом случае не стоит затягивать её слишком сильно. Это создаст дискомфорт в ходе рабочего процесса.

Когда оборудование готово его проверяют на работоспособность. Для этого у бутылки отрезают дно и укрепляют между гаек. Теперь один край режут острым лезвием ножа, а другой поворачивают по часовой стрелке. В результате получается пластиковая лента нужного размера. На фото нарезки пластиковых бутылок запечатлен рабочий процесс.

Металлический станок для нарезки пластиковых бутылок

Предлагаем вашему вниманию ещё одну идею как сделать устройство для нарезки бутылок. Для этого понадобится:

• небольшой кусок строительного уголка;
• канцелярское лезвие длиной 10 см;
• маленькие гайки 2 шт.;
• металлическое сверло;
• электрическая дрель;
• ножовка.

Процесс изготовления:

На поверхности металлического уголка делают небольшое сквозное отверстие. Также поступают с канцелярским лезвием.

Измерив ширину фиксирующей гайки ножовкой делают насечки на поверхности уголка. В дальнейшем они помогут регулировать ширину пластиковой полоски. Расстояние между каждой меткой будет равно 1,5 см.

Нож фиксируют в угловой части металлического основания при помощи дополнительной гайки.

Далее всю конструкцию необходимо закрепить на твердой поверхности. Изготовление ленты из бутылок осуществляется путем вращения пластикового изделия по часовой стрелке. Не стоит делать резких движений. Это может спровоцировать повреждение пластиковой нити.

Чертежи и описание работы по созданию бутылкореза пластиковых бутылок

Пластиковые бутылки в настоящее время являются самой распространенной тарой, в которой продаются вода, квас, пиво, соки и другие напитки. В любом доме время от времени эти бутылки скапливаются, после чего их выкидывают. Но, оказывается эта использованная тара может стать полезным материалом для применения в хозяйстве. Без особого труда, аккуратно нарезав бутылку, можно получить крепкую термоусадочную ленту. Но, совершить этот процесс ножницами ровно не получится, нужно соорудить бутылкорез пластиковых бутылок, чертеж и конструкция которого, совсем несложная и делается очень быстро.

Бутылкорез из железного уголка

Чтобы сделать простой бутылкорез своими руками, понадобятся:

• уголок из прочного металла;
• лезвие от канцелярского ножа;
• шурупы и гайки;
• плашка для нарезания резьбы;
• вороток;
• стальной штырь диаметром 6 мм;
• ножовка по металлу;
• дрель.

Процесс изготовления станка для нарезки бутылок:

1. Стальной штырь по диаметру должен совпадать с отверстием в канцелярском ноже, потому на его нижней части нужно нарезать резьбу, используя плашку и вороток. Конец штыря должен легко входить в дыру, но не выскальзывать.
2. В уголке высверливается отверстие такого диаметра, чтобы нож можно было плотно прижать к нему штырём.
3. На обратной стороне уголка при помощи ножовки по металлу делают пропилы различного размера. От их размера и глубины будет зависеть ширина получающейся ленты из пластиковой бутылки.
4. Все отверстия нужно обработать наждаком с обеих сторон уголка, иначе лента будет запутываться или неровно нарезаться, цепляясь краями за металлические заусенцы.
5. Внутренние части выравниваются при помощи шила, а затем снова обрабатываются наждаком.
6. Осталось собрать конструкцию на болты, прикрепив штырь к уголку.
7. Чтобы лезвие ножа не сдвигалось, внутрь уголка желательно добавить упор для него из железной скобки или деревянного бруска.
8. Штырь нужно немного загнуть в сторону, тогда бутылка будет прижиматься к уголку за счёт собственного веса.

Бутылкорез своими руками

Уважаемые посетители сайта «Самоделкин друг» из представленного автором мастер-класса вы узнаете, и научитесь делать самостоятельно станок для нарезки ленты из пластиковых бутылок. Как вы знаете, нашу зеленую планету с каждым днем засоряет такой вид мусора как пластиковая бутылка, они скапливаются повсеместно по обочинам дорог, в водоемах, на улицах и скверах. Данный вид пластика не разлагается в течении 120-200 лет, мусороперабатывающие заводы не справляются с своей задачей, а невоспитанные люди постоянно захламляют окружающую среду.

И вот сравнительно недавно предприимчивые и здравомыслящие люди придумали, как самостоятельно перерабатывать пластиковые бутылки в ПЕТ-ленту. так же можно использовать как усадочный и крепежный материал. К примеру известный сегодня блогер «Адвокат Егоров» изготавливает из бутылок рыболовную леску, и ловит рыбу в своих походах. Также данную ленту можно использовать для изготовления метелок и щеток, для подвязки растений на даче. Таким образом можно порядком сократить количество отходов и превратить их в доход и ползу в хозяйстве.

Что же давайте внимательно рассмотрим весь процесс изготовления станка, а так же конкретно узнаем, что понадобится автору для создания бутылкореза?

Материалы

1. лезвие от канцелярского ножа

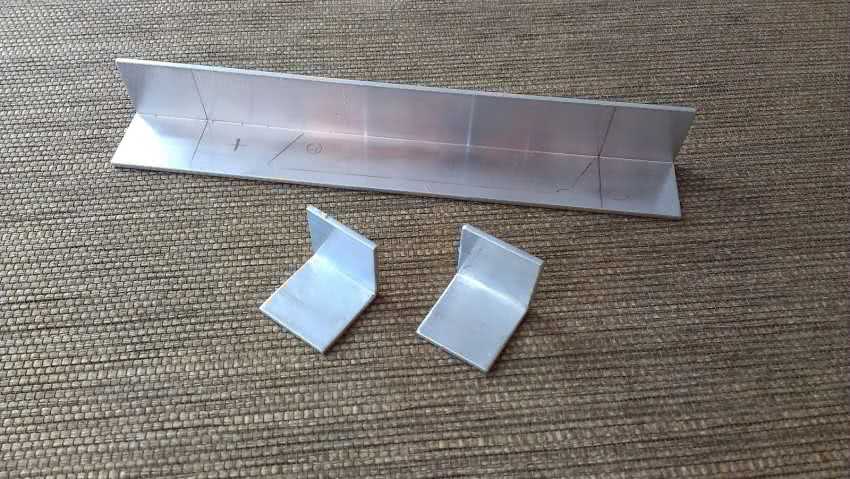

2. алюминиевый уголок
3. болты
4. гайки
5. шайбы
6. карандаш
7. металлическая пластина

Инструменты

1. ножовка по металлу
2. дрель
3. отвертка
4. линейка
5. карандаш

Процесс изготовления бутылкореза своими руками.

Данный станок довольно таки прост в изготовлении, он состоит из алюминиевого уголка на который крепится режущая часть в виде лезвия канцелярского ножа. И так, первым делом нужно подготовить материал и инструмент. После чего на уголке делаются надпили, где длинна пропила будет определять ширину ленты пропущенной через станок. Мастер примеряет лезвие канцелярского ножа, смотрит что получается и каков будет зазор. По краям как вы видите просверлены отверстия, они необходимы для крепления лезвия по средством затягивания болтов и гаек. А так же сверлится еще одно отверстие, куда будет установлено крепление для штока ( в нашем случае карандаша). Втулка с внешней резьбой вставляется и затягивается гайками.После чего снимается лезвие и при помощи плоскогубцев уголку придается слегка изогнутая форма (как на фото)Далее из кусочка доски изготавливается небольшой кронштейн и крепится к уголку. Вот собственно что получается.Вставляется карандаш в отверстие кронштейна. В последующем на данный шток будет одеваться бутылка и распускаться на ленту. И сот собственно станок готов и автор распускает первую бутылочку.Как уже было оговорено выше, прорези в уголке отвечают непосредственно за ширину ленты пропущенной через станок, тоесть ленту можно получать разного размера. Так же можете посмотреть видео известного блогера «Адвоката Егорова» и работу его бутылкореза, а так же наглядно увидеть что потом с этой лентой можно сделать. Если вам понравился представленный материал

то приглашаем к нам в группу Ждем Вас! Спасибо за внимание и приятного просмотра!

Рекомендации по работе с ФП-383

Один из лучших позитивных фоторезистов для процессов жидкостного травления в микроэлектронике. Превосходит по устойчивости в жидкостных травителях все существующие на рынке отечественные и импортные фоторезисты. Обладает высокой адгезией ко всем полупроводниковым и металлическим поверхностям. Не требует обработки поверхности промотором адгезии.

Фоторезист может использоваться как для контактной, так и для проекционной фотолитографии. Имеет превосходный контраст и светочувствительность.

Рекомендации по применению

Подготовка поверхности

Для удаления воды с поверхности подложку следует непосредственно перед нанесением фоторезиста прогреть при 200 С в течение 30 минут и охладить до комнатной температуры.

Условия применения:

Нанесение

1. Распределить 1-2 мл фоторезиста на поверхности и дать растечься в течение 2 сек максимум.
2. Привести во вращение центрифугу. Центрифуга должна обеспечивать достижение скорости вращения 3000 об/мин максимум за 0,3 сек. Время центрифугирования составляет 25-30 сек.

Толщина пленки фоторезиста в зависимости от скорости вращения:

Предварительная сушка

Рекомендуются сушка в термошкафу конвекционного типа с принудительной вентиляцией при температуре 95 С, с контролем температуры в пределах + 1 С. Время выдержки: 30 мин.

На промышленных линиях фотолитографии следует подобрать скорость и температуру конвейера так, чтобы обеспечить условия, эквивалентные конвекционному термошкафу.

Экспонирование

Экспонирование ультрафиолетовой лампой в диапазоне 350-450 нм.

Проявление

Рекомендуется проявитель УПФ-1Б для максимального контроля над процессом.

Термообработка после проявления

Термообработка необходима для увеличения стойкости пленки фоторезиста в процессах жидкостного и сухого травления.

Рекомендуются термозадубливание в термошкафу конвекционного типа с принудительной вентиляцией при температуре 120 — 125 С. Время выдержки: 30 мин. Для более сильных травителей возможно повышение температуры задубливания до 145 С.

Удаление

Для удаления пленки фоторезиста ФП-383 рекомендуется экологически безопасный сниматель СПР-01Ф или кислородная плазма.

Меры предосторожности

В соответствии с сертификатом безопасности.

Хранение

Хранить в сухом помещении при температурах 10-21 С в закрытых коричневых стеклянных бутылках. Гарантийный срок хранения — 12 месяцев от даты розлива.

https://youtube.com/watch?v=RhrXF2kxymU

https://youtube.com/watch?v=hA_Qukx5RR0

https://youtube.com/watch?v=Y92pZQkO9Cg

Простая конструкция

Для сборки примитивного станка, которая займёт максимум 15 минут, понадобятся:

• Фанера или доска толщиной 30 мм.
• Две гайки.
• Две маленькие и одна большая шайба.
• Два самореза по дереву.
• Лезвие от канцелярского ножа.

Пошаговая процедура изготовления самодельного бутылкореза:

1. В дощечке просверливают два отверстия, куда будут вкручены саморезы (расстояние между отверстиями должно быть эквивалентно радиусу двух шайб).
2. Над каждым отверстием фиксируют по гайке.
3. Сверху размещают шайбы.
4. Берут режущее полотно и накрывают его шайбами.
5. Вся конструкция фиксируется саморезами.

В результате получается незамысловатый станок для нарезания ленты из ПЭТ-бутылок. С принципом действия бутылкореза можно ознакомиться, посмотрев видео.

Небольшие хитрости, немного которые облегчат эксплуатацию приспособления:

• Вместо гаек предпочтительнее использовать стопки шайб. Лучше, если диаметр деталей будет максимально большим хотя бы в области, где располагается пластиковая бутылка. Крупная шайба возьмёт на себя роль направляющей для ПЭТ-бутылки.
• Равномерность и скорость процесса нарезки пластмассовых бутылок зависит от того, насколько правильно рассчитан промежуток между двумя стопками элементов бутылкореза. Правильным решением будет — выбрать величину, равную толщине стенки бутылки.
• Регулируют толщину нарезаемой полоски, изменяя место, где фиксируется режущая кромка между шайбами станка.Нужно отметить, что чем меньше ширина отрезаемой ленты, тем более аккуратным надо быть, дабы избежать преждевременного среза.
• Для удобства использования бутылкореза, по желанию, его крепят к столешнице с помощью струбцины или саморезов.

Мастера, испытывающие регулярную потребность в тонкой пластиковой ленте, оборудуют станок, опираясь на сложные технологические чертежи. При желании из двухлитровой бутылки можно получить около сорока метров ленты толщиной 1 мм.

Похожие записи:

Вторая жизнь кран-буксы. ремонт своими руками Ручка на руль лентяйка своими руками Блокиратор на окна от детей: как установить и заблокировать Трансформаторы 5 способов, как избавиться от мух в доме и на даче Перемотка якоря электродвигателя
