Держатель для спиннинга для пвх лодки: обзор типов конструкций

Виды держателей для спиннинга

Различают два основных типа держателей:

лодочные держатели;
поясные держатели.

Первые, как понятно из их названия, используются при ловле с лодок. Такие держатели могут быть установлены на любых типах «посудин» — начиная от небольших надувных лодок и заканчивая серьезными морскими катерами.

Они могут крепиться к бортам, сиденьям, транцу, рыболовному креслу и любым другим частям лодки.

Поясные держатели используются при ходовой ловле и ловле в забродку. Они позволяют ненадолго зафиксировать удилище на бедре, что может оказаться очень кстати в некоторых ситуациях — к примеру, при снятии рыбы с крючка или замены приманки и оснастки.

По назначению держатели могут быть:

троллинговые;
держатели для вываживания.

Первые являются неотъемлемым атрибутом троллинговой рыбалки, на которой, как известно, одновременно используются от двух до десяти и более снастей.

Когда лодка выходит в акваторию ловли, троллингист поочередно отпускает оснастку каждого удилища в воду, отматывая необходимое количество лески, после чего устанавливает снасть в держатель. Когда на одном из спиннингов происходит поклевка, рыболов достает его из крепления и начинает вываживание.

Держатели для вываживания — принципиально иной тип крепления, который используется для борьбы с солидным трофеем. Используются они, как правило, в той же троллинговой рыбалке, где размеры этих самых трофеев действительно впечатляют.

Крепятся держателя для вываживания чаще всего либо к рыболовному креслу (ими оборудуют катера для морской рыбалки), или к поясу рыболова. После успешной подсечки удилище устанавливается в такой держатель, после чего рыболов начинает силовое «выкачивание» трофея: поднимает спиннинг в близкое к вертикальному положение, при этом подтягивая к себе рыбу, а затем опускает его, одновременно подматывая леску.

Кроме этих двух предназначений, держатели могут использоваться как временные вспомогательные приспособления: к примеру, если рыболов рыбачит с лодки ПВХ, используя несколько спиннингов, то один из них находится в руках, а остальные, которые пока не нужны, стоят в подставках. Каждый из них можно взять из держателя и использовать в любой момент. Поясные держатели, которые позволяют удобно зафиксировать спиннинга на бедре, делают максимально комфортной ходовую ловлю с берега и ловлю в забродку.

По способу крепления лодочные держатели могут быть:

держатели со струбциной;
держатели, крепящиеся на болтах;
на клее.

Держатель спиннинга со струбциной наиболее удобны и универсальны: они легко устанавливаются на любые твердые поверхности, которые есть в любых лодках, в том числе и надувных. В качестве такой поверхности отлично подойдет лавка или транец. Важным достоинством держателя со струбциной, конечно же, является то, что его легко как установить, так и снять, чтобы переместить на другое место.

При изготовлении крепления для снасти своими руками можно использовать купленную в строительном магазине или магазине инструмента готовую струбцину либо изготовить ее самостоятельно (как это сделать — будет рассказано ниже).

На болтах можно зафиксировать крепление для удилища к любой твердой поверхности, главное — чтобы по размеру она соответствовала основанию держателя. Монтаж крепления на клей при условии правильного подбора клеящего состава и соблюдении технологии надежен, но существенным недостатком этого варианта является невозможность снять и переместить держатель.

По материалу изготовления крепления для спиннингов бывают:

металлические;
пластиковые;
комбинированные (выполненные частично из металла, частично из пластика, если речь идет о лодочных держателях, и частично из ткани, частично из пластика — поясные).

Последние отличаются достаточной надежностью и в то же время максимально удобны в использовании. Если говорить об изготовлении держатель для рыбалки спиннингом с лодки, то именно этот тип будет предпочтителен, поскольку их ко всему прочему еще и легче всего изготовить своими руками.

Можно ли сделать подставку для спиннинга своими руками

А смекалистые «спецы» придумали способ вовсе не тратиться, и сделать держатель спиннинга для лодки своими руками. Для этого необходимы лишь умелые руки и подходящие материалы, которые у хозяйственных рыбаков всегда найдутся под рукой или в ближайшем магазине. При этом чего только не используют для самодельных подставок для удочек: и фанеру с влагозащитным покрытием, и сантехнические трубы, и автомобильный хомут и перечислять можно еще долго.

В общем способов, как сделать держатель для спиннинга на лодку самостоятельно, в интернете можно найти десятки. Как уже отмечалось, материалы изготовления самые разные, а вот инструменты в большинстве своем одинаковы. Для подобной работы вам точно понадобятся ножовка по металлу, дрель и отвертка, а также болты, гайки и шурупы. В остальном все зависит от выбранной схемы заготовки спиннингодержателя и умелых рук мастера.

https://youtube.com/watch?v=dyTXuV-BFCc

Удачных приобретений и ни хвоста, ни чешуи!

Просмотры:
4 075

Держатель со струбциной

Такую конструкцию можно использовать и с короткими бортовыми, и с обычными длинным удочками. Держатель со струбциной можно закрепить на любой подходящей части лодки. Для этого отлично подойдет банка (сиденье).

Чтобы изготовить такой держатель, вам понадобятся:

струбцина (продается в строительных магазинах); канализационная труба из ПВХ;
по 2 болта, шайбы и гайки;
металлический уголок с перфорацией;
2 стопорные шайбы;

хомут для труб.

Процесс изготовления держака со струбциной выглядит следующим образом:

1. Разрежьте металлический уголок в месте сгиба. Отшлифуйте все его грани, чтобы они были гладкими и без заусенцев.

2. Просверлите в струбцине 2 отверстия и прикрепите ее болтами и гайками к половине уголка.

3. Снимите с хомута для труб уплотнительные резинки и обрежьте его винт, оставив небольшую часть, таким образом, чтобы его можно было прикрепить к половине уголка, на которой уже располагается струбцина.

4. Отпилите кусок сантехнической трубы. Сделайте в ее верхней части отверстие под ножку безынерционки, если собираетесь ловить с катушкой такого типа.

5. Наденьте хомут на трубу, закрутите барашек – и держатель для спиннинга готов.

Виды держателей и особенности конструкции

Прибор состоит из двух функциональных частей:

корпуса с экраном на жидких кристаллах;
датчика-излучателя или трансдьюсера.

Чтобы получить адекватные показания и добиться четкого рисунка рельефа дна, следует выполнить несколько условий при креплении датчиков для лодок:

Сигнал, излучаемый трансдьюсером должен быть строго под углом 90 градусов к поверхности воды.
Около трансдьюсера под водой не должно быть пузырьков воздуха.
Должна быть исключена даже незначительная вибрация трансдьюсера.

Рекомендуется использовать один из трех способов закрепления:

транцевый;
крепление к днищу;
выносной способ (самодельный).

Экран прибора не требует особых условий монтажа, и его можно зафиксировать:

на подставке (скамейке) в удобном месте;
на боковой поверхности;
на дне лодки.

Способы монтажа держателей выбираются индивидуально. Среди доступных вариантов кронштейн, специальные муфты с замочками, клей, вакуумная присоска.

Транцевые

Транец – это металлическая жесткая пластина. Ее длина должна быть равна ширине плавсредства или быть чуть меньше.

Транец играет роль опоры для подвесного лодочного мотора. На него приходится большая нагрузка, поэтому он должен обладать высокой прочностью. Если используется надувное плавучее средство, конструкция транца может быть стационарной или навесной. Крепеж для навесного транца на лодку можно купить в торговой сети.

Транец часто используется для крепежа дополнительных приборов и элементов.

Для установки датчика прибора на транце плавучего средства используются специальные транцевые держатели или транцевые кронштейны.

Крепления к днищу лодки

Используется несколько способов крепления к днищу. Один из них наиболее часто используется и только в лодках из поливинилхлорида. Трансдьюсер крепят на дно лодки на эпоксидку. Такой способ – для любителей.

Профессионалы используют врезные и врезные поворотные крепления. Лучшие способы крепления датчика эхолота те, которые выполняются с помощью приспособлений заводского изготовления. Они удобны в использовании и безопасны.

Врезные

Врезное крепление является кронштейном или уголком, с помощью которого в днище лодки врезается датчик. Соединение герметично, работе датчика не препятствует ни поток от гребного винта, ни водоросли.

Датчик, фиксируемый посредством врезки, следует крепить перед рулем или гребным винтом

Это важно

Врезные поворотные

Такое приспособление представляет собой врезное крепление, внутри которого датчик поворачивается на угол не более 120 градусов. Благодаря этому изображение на экране эхолота можно видеть под разным углом. Такой способ монтажа применяется, если дно водоёма имеет сложный рельеф.

Самодельные

Вариант с плавающим датчиком

Этим вариантом можно воспользоваться, если поверхность водоема гладкая, нет течения, и используется вёсельная лодка, у которой нет транца. В этом случае сделанное своими руками приспособление для датчика эхолота может использоваться в качестве бюджетного варианта.

Последовательность монтажа и изготовления плавающего трансдьюсера:

Корпус эхолота фиксируется на подставке.
В центральной части пластиковую полулитровую бутылку перехватывают клейкой лентой, прикрепляя датчик, а на горлышке фиксируют провод датчика.
Выполненное своими руками приспособление опускают в воду на проводе.
Чтобы отрегулировать глубину погружения датчика, подливают воду в бутылку.

Съемные самодельные держатели

Чтобы изготовить такие держатели, потребуется:

струбцина;
эпоксидный клей;
крепеж;
обрезки металлической и металлопластиковой трубы.

Последовательность изготовления самодельного держателя подробно представлена в видео:

Сиденья для ПВХ лодок — виды, рекомендации по выбору

Чаще всего, в качестве сидений для ПВХ лодок используются жесткие типы — лавки или специальные поворотные и откидные кресла со спинками.

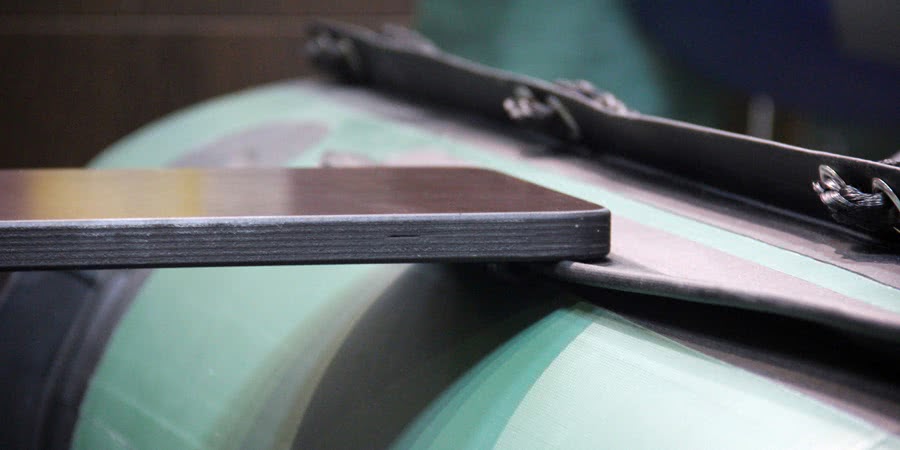

Жесткие сидения для лодок ПВХ. Штатными, входящие в стандартную комплектацию чаще всего выступают жесткие из влагостойкой фанеры или пластика. Крепеж сидений бывает стационарным и подвижным. Стационарный — когда крепеж приклеен к конкретному месту, и нет возможности двигать лавку. Подвижный — так называемый ликпаз-ликтрос. Благодаря такому крепежу, лавки можно двигать вдоль баллонов без труда.

Это дает сидениям возможность передвижения внутри кокпита лодки, пассажиры смогут удобно разместиться, да и груз можно правильно распределить, при установленном лодочном моторе.

Тюнинг сидений для ПВХ-лодок.

Согласитесь не слишком комфортно длительное время сидеть на жестком сиденье, входящим в стандартную комплектацию практически всех лодок. Дискомфорт чаще всего ощущается во время езды, когда лодка идет по волне, и жесткое сидение отдает каждый удар воды о борт. Для того, чтобы избежать дискомфорта, можно использовать один из двух вариантов усовершенствования вашего сидения.

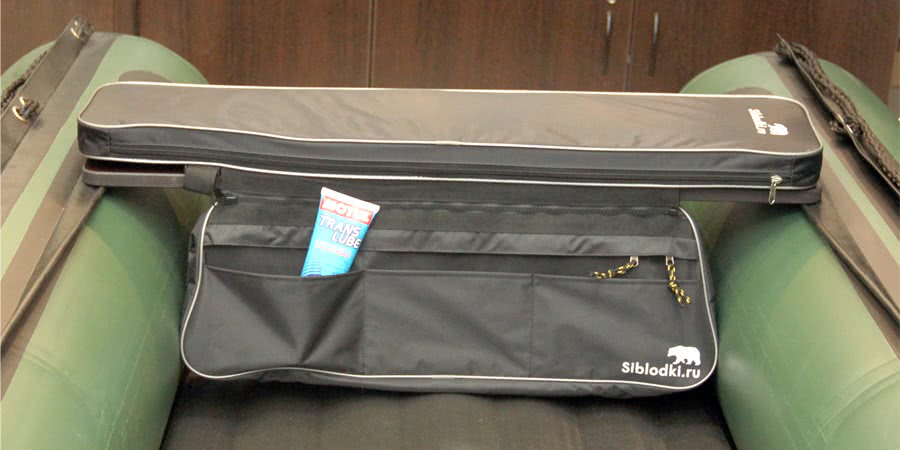

Во-первых, для увеличения комфортности используются специальные накладки на сидения. Они могут быть как простыми мягкими , так и со специальными отсеками для дополнительных снастей. Очень удобно, можно положить с собой в лодку и термос с чаем, и бутылку воды, и быть уверенным, что все это не будет кататься по дну лодки.

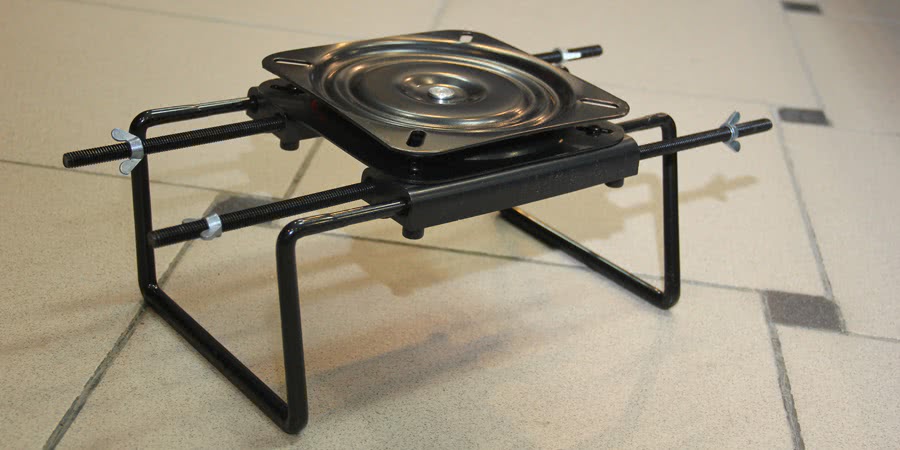

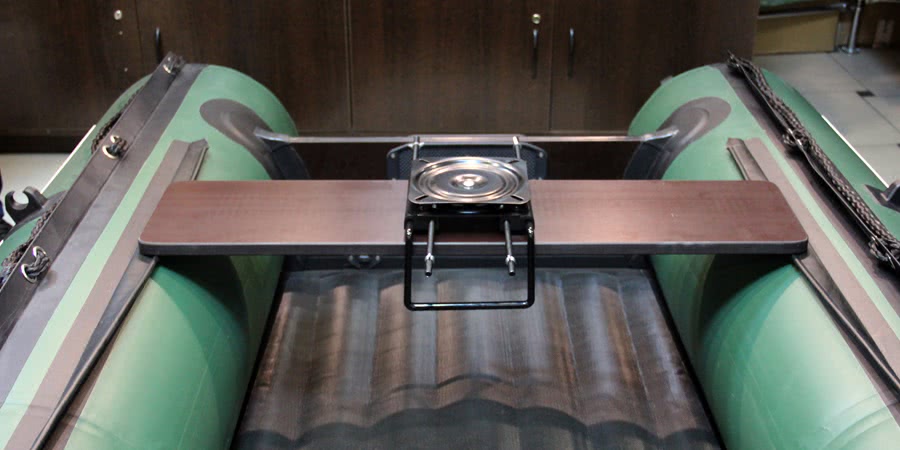

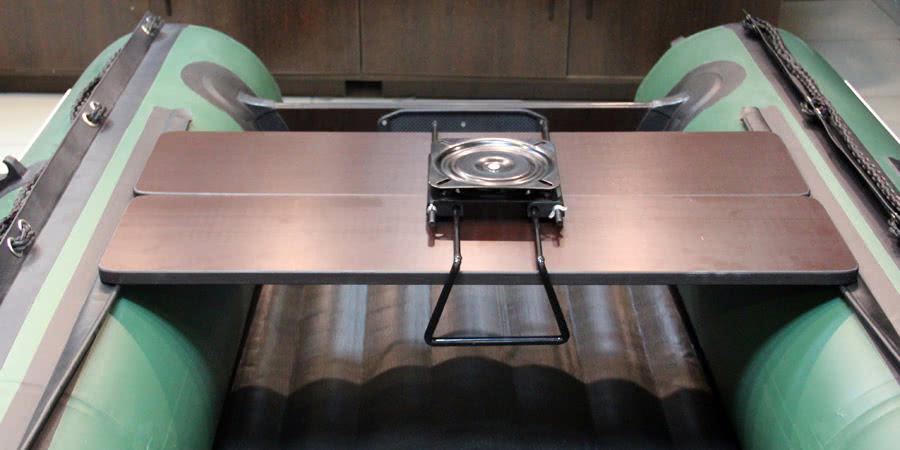

Помимо варианта с накладкой, можно использовать специальные вращающиеся кресла. Устанавливаются они достаточно просто. Для этого берем специальный кронштейн , который благодаря металлическим направляющим, без труда стягивается на сидении.

Что интересно, внутри такого кронштейна есть подшипник, позволяющий беспрепятственно вращаться конструкции вокруг оси.

И сверху на него уже монтируется само кресло.

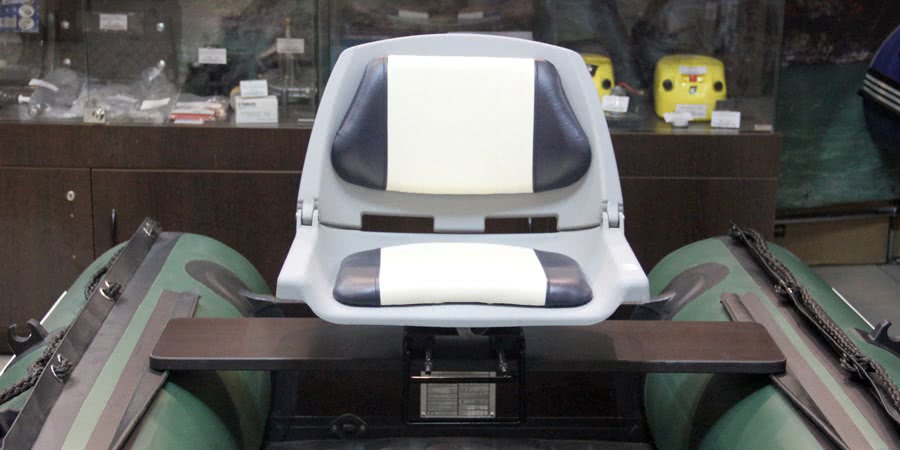

Выбранное для демонстрации сидение снабжено складывающейся спинкой из пластика с мягкими вставками из высококачественного винила. Главное преимущество — оно может быть установлено на большинство моделей ПВХ лодок.

Константин Кожушко, руководитель рыболовного магазина «СибЛодки»:

— Благодаря личному опыту использования подобной конструкции советую всем рыболовам монтировать такой механизм не на одно сидение, а на два. Дело в том, что установленное кресло при простом облакачивании на спинку, может опрокинуться. Ширины крепления одной лавки за ликтрос мало, чтобы удерживать рыбака, а вот двух лавок – достаточно.

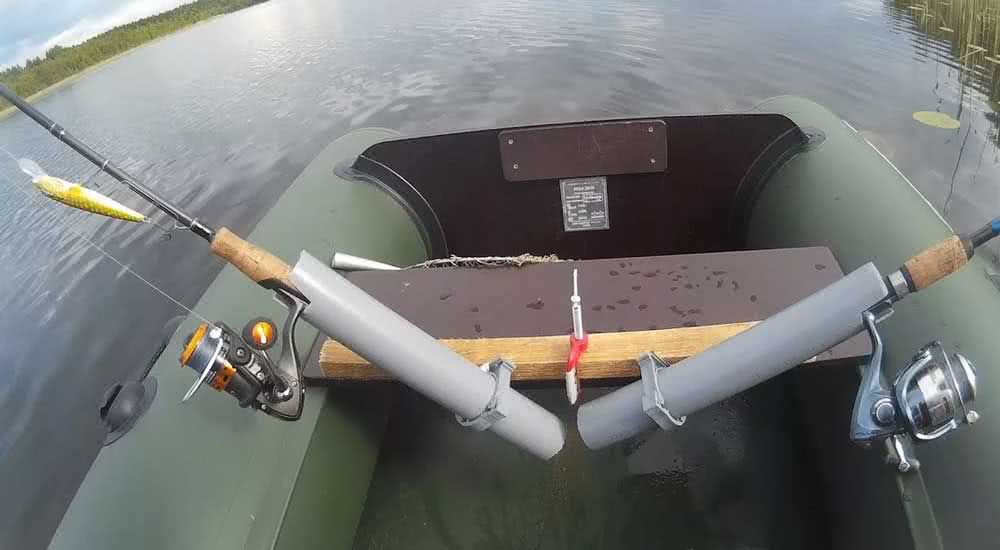

Держатель для бортовых удочек на основе УКБ

Такой вариант подойдет и для коротких бортовых удочек, и для обычных длинных поплавочных, донных и спиннинговых снастей. Его можно использовать для троллинга.

Он крепится на регулируемых креплениях для банок (система ликтрос-ликпаз) надувной лодки, которые проходят вдоль бортов с внутренней стороны. Если таковых нет, их можно приклеить. Эти крепления удобны тем, что можно перемещать банки как угодно, регулируя расположение экипажа и вещей в лодке. Держатель также можно передвигать вперёд — назад по длине ликтроса.

Основа конструкции – короткий деревянный (либо пластиковый, ПВХ, металлический) брусок, одна из сторон которого (прилегающая к борту) – скошена. К нему крепится труба, в которую вставляется удочка.

Есть три способа получить такой держатель:

купить полностью готовую конструкцию (УКБ) в магазине;
купить в магазине основу – брусок – и самостоятельно прикрепить к нему трубу, в которой будет размещаться удочка;
изготовить держак полностью своими руками.

https://youtube.com/watch?v=GZ_8lfx1eSg

Изготовление держателя для бортовой удочки своими руками

Основу можно сделать из деревянного бруска подходящего размера.

Для этого надо:

отпилить одну из ее сторон так, чтобы она ровно ложилась на борт лодки;
просверлить в ней продольное отверстие;
пропилить паз, чтобы она надевалась на леер;
покрыть брусок в несколько слоев лаком, чтобы он служил долго (лучший вариант – яхтный лак, защитное покрытие из него – самое прочное).

Для фиксации удочек лучше всего подойдет сантехническая ПВХ-труба. Хороший вариант – разместить два ее отрезка с разных сторон основы держателя. Сделайте в них вырезы под ножку безынерционки, если собираетесь ловить с катушкой такого типа. Благодаря этим вырезам удилища будут четко фиксироваться в держателе не прокручиваясь. Пользоваться такой конструкцией гораздо удобнее.

Важное преимущество пластиковых сантехнических труб в том, что они не повредят удилище. У готовых держателей для бортовых удочек, которые можно купить в магазине, трубы часто металлические. При постоянном качании лодки на волнах и – особенно – при переходах по водоему на веслах или под мотором, удочки в таких металлических стаканах легко травмируются

При постоянном качании лодки на волнах и – особенно – при переходах по водоему на веслах или под мотором, удочки в таких металлических стаканах легко травмируются.

Пластиковые трубы крепятся к бруску с помощью хомута для труб. Их можно разместить под разными углами.

На бруске можно закрепить пластиковый контейнер для продуктов. В результате получится удобное хранилище для приманок, в котором они будут всегда под рукой.

Требования к устройству

В зависимости от используемой техники рыбной ловли подбирается модель держателя для спиннинга.

К устройству предъявляются следующие требования:

Материал изделия должен быть стойким к образованию коррозии. Это может быть нержавеющая сталь или высококачественный пластик.
Внутренний диаметр стакана держателя должен соответствовать диаметру рукоятки спиннинга.
Устройство должно быть мобильным, иметь возможности для его крепления в любой части ПВХ лодки.
Приспособление должно обеспечивать надежную фиксацию спиннинга, чтобы его не вырвало даже при сильных рывках рыбы.
Внешний вид держателя также имеет не последнее место.

Сиденья для ПВХ лодок — виды, рекомендации по выбору

Жесткие сидения для лодок ПВХ. Штатными, входящие в стандартную комплектацию чаще всего выступают жесткие из влагостойкой фанеры или пластика. Крепеж сидений бывает стационарным и подвижным. Стационарный — когда крепеж приклеен к конкретному месту, и нет возможности двигать лавку. Подвижный — так называемый ликпаз-ликтрос. Благодаря такому крепежу, лавки можно двигать вдоль баллонов без труда.

Тюнинг сидений для ПВХ-лодок.

Во-первых, для увеличения комфортности используются специальные накладки на сидения. Они могут быть как простыми мягкими, так и со специальными отсеками для дополнительных снастей. Очень удобно, можно положить с собой в лодку и термос с чаем, и бутылку воды, и быть уверенным, что все это не будет кататься по дну лодки.

Помимо варианта с накладкой, можно использовать специальные вращающиеся кресла. Устанавливаются они достаточно просто. Для этого берем специальный кронштейн, который благодаря металлическим направляющим, без труда стягивается на сидении.

И сверху на него уже монтируется само кресло.

Константин Кожушко, руководитель рыболовного магазина «СибЛодки»:

— Благодаря личному опыту использования подобной конструкции советую всем рыболовам монтировать такой механизм не на одно сидение, а на два.
Дело в том, что установленное кресло при простом облакачивании на спинку, может опрокинуться. Ширины крепления одной лавки за ликтрос мало, чтобы удерживать рыбака, а вот двух лавок – достаточно.

Крепление эхолота

Каждый прибор комплектуется системой крепления, помимо этого подобрать крепеж можно под себя, он доступен в продаже отдельно

Но наши люди не привыкли доверять важное дело производителям, поэтому существует несколько вариантов самостоятельного изготовления

Заводской способ

Наиболее распространенным креплением является вариант жесткой установки на транец при помощи следующих приспособлений:

Струбцина. Обычно выполняется из нержавеющего материала с резиновой прослойкой, позволяющей плотно и надежно закрепить изделие к жесткой поверхности лодки;
Кронштейн. Трубка, дающая возможность регулировать датчик по глубине, а в дорогих моделях и углу поворота;
Крепежный узел для трансдьюсера. Этим приспособлением датчик прижимается к кронштейну.

Порядок работы:

Струбцина плотно прижимается к транцу. При наличии двигателя положение изделия подбирается так, чтобы исключить неудобства при маневрировании. Место крепления обычно переносится вправо или влево ближе к борту;
Датчик жестко крепится к кронштейну, опускается на необходимую глубину;
Кронштейн с помощью специального болта прижимается к струбцине;
Проводится корректировка по глубине и углу к поверхности. Для этого зажим на струбцине слегка отпускается и кронштейн двигается в необходимом направлении. После этого вся конструкция жестко закрепляется.
Экран эхолота помещается на скамейке или днище. Возможен вариант с присоской на резиновом борту.

Преимущества:

Возможность быстрого монтажа и демонтажа

Для лодки ПВХ это важно, так как она после окончания рыбалки обычно сдувается и складывается;

Надежность крепления, корректное расположение датчика, простая корректировка.. Недостатки:

Недостатки:

сравнительно высокая цена;
жесткость конструкции может привести к серьезным повреждениям транца при наезде на препятствие, поэтому управлять лодкой нужно крайне осторожно.

Кронштейн с помощью специального болта прижимается к струбцине

Вариант 1

Намного дешевле изготовить конструкцию самостоятельно. Для этого понадобится:

Обычная металлопластиковая труба около метра длиной;
Трубка из нержавеющего материала, диаметр которой будет немного больше металлопластиковой;
Струбцина. Легко находится в строительных магазинах;
Болты с шайбами, резиновые прокладки (можно использовать старые велосипедные камеры), хомуты, шплинт.

Порядок действий:

При помощи хомутов и прокладок крепим металлическую трубу длиной около 0,4 метра к струбцине;
Вставляем во внутрь металлопластик, нижний конец которого расплющиваем. Сверлим 2 отверстия для крепления датчика с помощью болтов, гаек. Обязательно использование шайб;
Трансдьюсер закрепляется, а провод от него пропускается внутри трубы;
Струбцина становится на свое место (транец), а длина металлопластиковой трубы выставляется с помощью шплинта и просверленных заранее отверстий;
На выступающий вверху конец металлопластика любым удобным способом крепится экран.

Вариант 2

Данный способ подойдет для людей, постоянно пользующихся одной и той же лодкойДругой способ крепления датчика раз и навсегда заключается в его вклеивании в корпус. Как это делается:

Около киля снимаются все слои на днище вплоть до внешнего;
При помощи эпоксидного клея датчик приклеивается к поверхности. Малая толщина резины не способна помешать нормальной работе трансдьюсера;
Оставшееся место от выреза заливается тем же составом.

Данный способ подойдет для людей, постоянно пользующихся одной и той же лодкой, а при хранении в свернутом состоянии вреда датчику нанесено не будет.

Вариант 3

Вынос датчика за пределы плавательного средства. Простая инструкция:

скотчем или изолентой трансдьюсер крепится к середине пластиковой бутылки, объемом от 0,5 до литра;
провод от датчика теми же средствами закрепляется на горлышке;
экран становится на скамейке, к нему подключается провод;
в бутылку наливается вода до тех пор, пока не будет достигнута необходимая глубина погружения датчика.

Подойдет для водоемов без течения или заводей.

Выводы о самостоятельном изготовлении подставок для удочек

Подставки для удилищ получаются гораздо более дешевыми, если их сделать самому. В данной статье представлено всего два варианта. Рыболовы придумывают все новые подстави и получают вполне жизнепособные изделия, которые по функциональности не уступают магазинным экземплярам.

Самые простые подставки может сделать каждый рыболов. Материалы для изготовления этого аксессуара достать несложно.
