Содержание

Конструктивные особенности

Большинство таких сооружений обусловливается наличием каркаса и разнообразных металлических элементов. Подобные устройства подразделяются на два вида:

  • сварные;
  • сборно-разборные.

Первый вариант является наиболее проблематичным в плане установки в домашних условиях. Это связно с тем, что здесь требуются специальное оборудование в виде сварочного аппарата, а также умение им пользоваться. В остальном сварная конструкция – это лучшее решение, так как она обеспечивает высокую прочность и достаточную жесткость, что гарантирует длительный срок службы устанавливаемого устройства для качания.

В то же время сборно-разборный каркас позволяет собрать его любому домашнему мастеру без должных навыков и специального оборудования. При этом такое сооружение не лишено недостатков. Какое бы ни было резьбовое соединение, оно со временем разбалтывается, что приводит к потере жесткости конструкции.

В результате создается люфт, вследствие чего качели не просто начинают ходить ходуном, а становятся источником опасности для жизни и здоровья человека, так как могут в любой момент разрушиться. Отсюда возникает необходимость использования контргаек и шайб Гровера в целях обеспечения требуемой устойчивости устройства для качания.

В зависимости от конфигурации опор сооружение может иметь:

  • каркас, напоминающий букву А, где две перекладины устанавливаются таким образом, что они смыкаются сверху, а жесткости им придает поперечный брус, который и делает качели похожими на упомянутый графический знак; встречаются также конструкции Л-образной формы без перемычки;
  • каркас, в котором перекладины соединяются в виде буквы П; этот вариант отличается меньшей устойчивостью на фоне небольших трудозатрат, так как установка таких качелей более проста; для придания П-образным устройствам достаточной прочности требуется позаботиться о качественном бетонировании опор.

Подобные сооружения также могут подразделяться на следующие виды:

  • стационарные, которые нельзя перемещать из-за того, что их опоры забетонированы;
  • переносные, соединяемые посредством анкерных болтов.

Полезные советы

После завершения работ можно заняться обустройством качелей:

  • установить над ними тент, сварив его из профильной трубы и закрепив на верхней перекладине;
  • на сидение сшить чехол из непромокаемой ткани, подложив под нее поролон;
  • расписать с помощью трафаретов стойки узорами;
  • вокруг площадки можно посадить цветы, установить декоративный заборчик, расставить забавные фигурки.

Самостоятельное строительство качелей обойдется ощутимо дешевле, чем покупка готового изделия. Если нет возможности использования сварки, их можно собрать на болтах из профильных труб. При затруднении в составлении чертежей нетрудно найти в свободном доступе подходящий вариант и использовать его в качестве примера.

Курьезы, но по делу

Раз уж речь пошла о забавных качелях, коснемся еще кой-чего из них, но вполне пригодного для употребления по назначению. Напр., качели-гамаки, слева на рис., хотя гамак уже сам по себе лежачие качели. Наверное, есть в покачивании с дополнительными степенями свободы что-то, что владельцам нравится. Во всяком случае, вреда не будет.

Устройство в центре наверняка понравится детям, но поименовать его, не погрешив против русской грамматики, невозможно. Качель, же, не качели. А фото того, что справа, автор выложил с примечанием: самый простой способ утилизации старого автомобиля. Комментарий был по-английски, так что вполне возможно – во многих странах запада доставить машину на свалку или сдать на металлолом стоит многих хлопот. А тут большая инерция тяжелой качалки позволяет, раскачавшись,покачиваться очень долго, навес сам собой получается, да и мягкий диван комфорта не убавит.

Не те, но качели

Напоследок – о качелях, прямых потомках детских качелей-маятника, но вполне взрослых. И не для развлечения, они помогают справиться с артритом, остеохонрозом, радикулитом без дорогостоящего лечения. Отзывы врачей – положительные.

Речь идет о качелях Яловицына, см. рис.

Хотя это уже медицинское оборудование, но по сути те же качели. А главное, качели Яловицына – один из немногих видов медтехники, который можно сделать самому и использовать самостоятельно в домашних условиях. Разумеется, после консультации с врачом и по его назначению.

***

2012-2020 Вопрос-Ремонт.ру

cope itemtype=»https://schema.org/Article» data-nonce=»91841d3003″>

(Пока оценок нет)

cope itemtype=»https://schema.org/Organization»>

Расчет профильной трубы для определения массы качелей

При расчете размеров качелей из металла следует сделать расчет её массы. Это поможет в дальнейшем определиться нужен ли фундамент и какие нагрузки выдержат качели.

  • При использовании квадратной профильной трубы размерами 20х20 с толщиной 1 мм вес одного метра трубки составит ~600 гр (все зависит от марки стали).
  • Труба 30х30 с толщиной 1 мм имеет вес, соответственно, 900 гр.
  • Профильная труба 40х40 с толщиной стенки 2 мм на 1 метр длины будет весить ~ 2300 гр.

Используя предоставленные данные несложно посчитать примерную массу как труб, так и рамы будущих садовых качелей из профильной трубы. Сделать это мы можем следующим образом.

К примеру, в конструкции применяется 8,5 метров трубы размером 30х30х1мм и 3 метра трубы размером 50х50х2мм. рассчитаем конструкционную массу:

  1. 8,5*900=7650 гр (общий вес трубы 30х30х1мм);
  2. Так как труба 40х40х2мм весит 2300 гр, то труба 50х50х2 имеет вес, соответственно, 2300+2300*0,25=2875 гр.
  3. 3*2875=8625 гр (общий вес трубы 50х50х2мм).


Металлическая качеля с зеленой крышей

Порядок сборки пылесоса

  • прикрепить фильтр к крышке с помощью шпильки;
  • подключить шланга к бачку;
  • монтаж патрубка для всасывания шланга;
  • установление кожуха для фильтра, для обеспечения защиты;
  • предание жесткости с помощью обечайка;
  • изобретение тележки из фанерного листа;
  • итоговая сборка получившегося агрегата.

Далее стоит проверить работоспособность данного пылесоса с помощью электричества. Всасывание должно происходить с такой же мощностью, как и у изначального пылесоса, ведь это говорит о том, что двигатель сохранил свои рабочие качества.

Так же есть возможно изготовить моющий пылесос своими руками. Он незаменим для генеральной уборки. Первым шагом для изобретения моющего пылесоса из прежнего необходимо вставить водяной фильтр.

Выбор материала и необходимые инструменты

Воодушевившись идеей, и имея качественные материалы предоставляется возможность порадовать своих родных весёлым местом отдыха. Выбор материала, для будущих качелей является достаточно ответственной задачей.

Изготовить качели из метала можно из нескольких типов материала:

  • металлические уголки;
  • труба прямоугольного сечения;
  • железные балки;
  • металлические округленные трубы;
  • тавр алюминиевый.

Для фиксации качели понадобится, песок, бетон и щебень, а для обустройства и декорирования — доски для сидений, краска и покрытия предотвращающие появления ржавчины. Для навеса над садовыми качелями используют тент или брезент.

Перед непосредственным изготовлением конструкции требуется подобрать материалы и инструменты под них. Их полный перечень зависит от чертежа и материала, но при сборке обязательно понадобятся:

  • болгарка с насадками для металла;
  • садовый бур и лопата;
  • устройство для сварочных работ;
  • наждачная бумага, предназначенная для отшлифовки металлических поверхностей или специальные насадки;
  • гаечные ключи, гайки и болты;
  • молоток.

https://youtube.com/watch?v=3D-1HRqqzV0

Разновидности дачных качелей

Из троса и деревянных плашек делают раскладные качели для детей. Простейшие конструкции не занимают много места в машине, но могут быть значительных размеров; подходят для ребятишек до 12-14 лет. Мастера классифицируют системы по различным характерным особенностям.

Виды по способу изготовления

Различают сварные, сборные варианты. Первые считают более надежными, но вторые не требуют опыта обращения со сварочным аппаратом. Собирают конструкции на болты и без них. В последнем случае это простейшие типы – из бруса и веревок и пр.

Виды качелей по типу материала

Самые популярные модели:

  • металлические – прочные и надежные, но тяжелые конструкции;
  • деревянные – могут быть разной величины, изготавливают из дорогих и бюджетных сортов древесины;
  • ротанговые (плетеные) бывают в виде качалок с каркасом из металла.

Виды качелей по способу установки

В зависимости от наличия места различают виды:

  1. Подвесные. Это могут быть раскладывающиеся качели на канатах или статичные конструкции на металлических трубах.
  2. Переносные. Мобильные системы, удобные для взрослых, но опасные для детей. При сильном раскачивании опора сдвигается.
  3. Детские. Самый безопасный и надежный вариант для малышей. Основные особенности – небольшой размер и повышенная прочность крепежей.
  4. Семейные. Большие качели в виде диванов, кроватей, скамеек или кресел. Требуют места и надежных опор.

Виды качелей по вместительности

Параметр зависит от длины сиденья, прочности тросов. Чаще всего:

  • детские качели рассчитаны на 1-2 человека;
  • семейные диваны на 4-6 человек;
  • плетеное гнездо вместит до 4 ребятишек, но одного взрослого.

Разновидности крепления качелей

Качели могут устанавливаться стационарно на забетонированных в земле стойках и выполняться переносными. Во втором случае опоры прикреплены к раме, которая крепится анкерными болтами или забиваемой в землю арматурой с загибом. Такие конструкции удобны для сезонной дачи, так как легко убираются на зиму в закрытое помещение.

По конструкции опоры бывают А-образными с перемычкой внизу и в форме буквы П. Вторые менее устойчивы, но проще в изготовлении. Однако, при глубоком закапывании с заливкой бетоном, ими можно пользоваться без опасений. Для увеличения устойчивости переносных качелей делаются Л-образные опоры.

Для подвешивания сиденья используются несколько вариантов:

  • хомуты с крючками,
  • анкерные болты с петлями, вставленные в отверстия, просверленные в верхней перекладине,

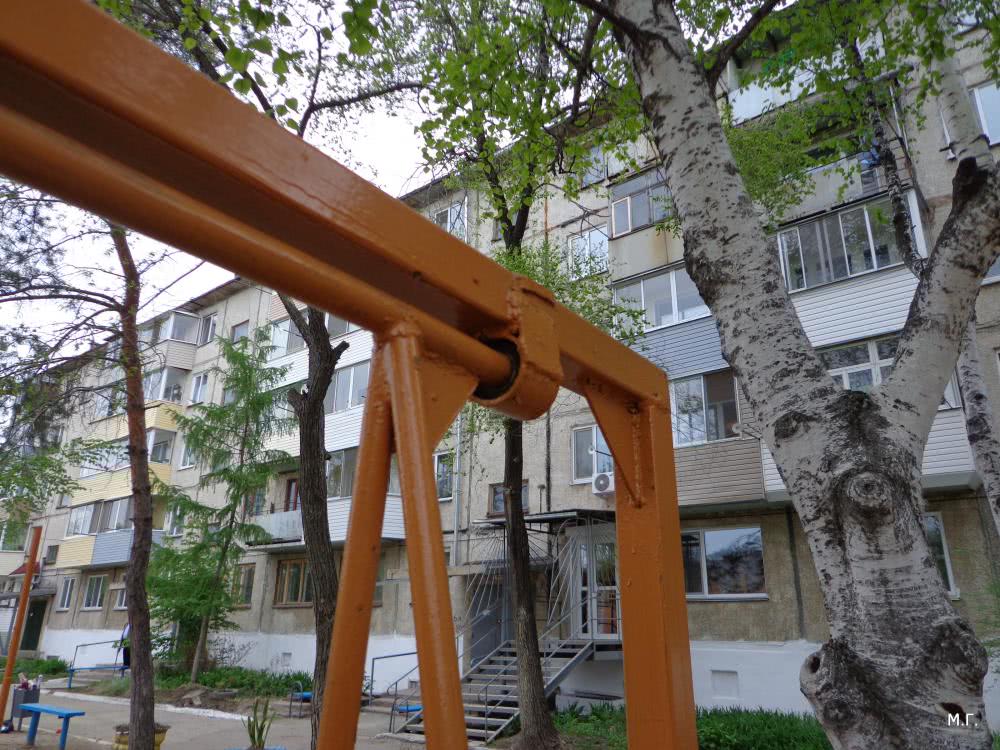

  • с помощью шарикоподшипников, которые придется регулярно смазывать, чтобы качели не скрипели.

Сиденье можно повесить с помощью веревки, троса, цепей, профильных труб. У каждого варианта есть плюсы и минусы. Веревкой просто пользоваться, но она быстро перетирается. Цепь и трос ржавеют в местах соединения и перегиба, даже если окрашены.

Детские качели своими руками

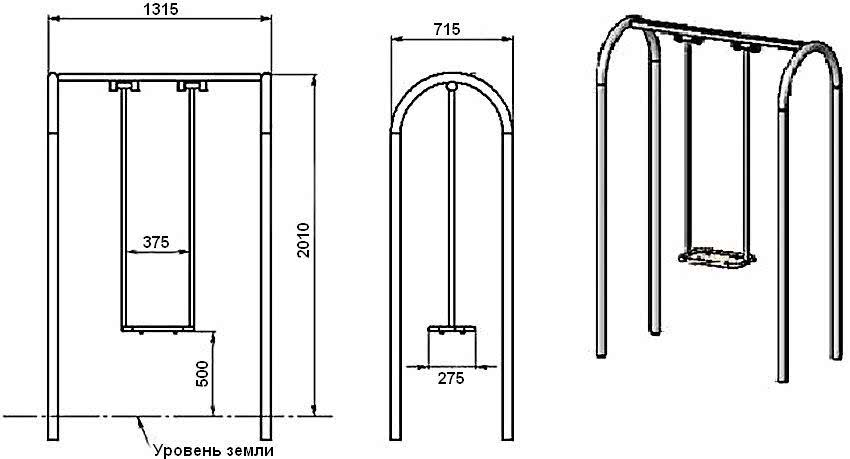

Садовые качели из металла для детей делаются высотой 1,5 2 м. Опоры выбираются Л-образной формы, так как они обладают хорошей устойчивостью даже без бетонирования. Для ее повышения нижние распорки стоек свариваются между собой, что позволят переносить качели. Но обвязку необходимо заглублять в землю, чтобы малыш не ударился о железо при случайном падении.

Материалы

Чтобы сварить качели своими руками понадобится:

  • труба диаметром 32 мм, из которой подготавливаются 4 отрезка длиной по 2,5 м для опор. Из 5 труб по 2,4 м 4 пойдут на сварку нижней обвязки и одна на верхнюю перекладину. 8 м этой трубы пойдут на изготовление сиденья с подлокотниками и спинкой.
  • 4 арматурных прута диаметром 10 12 мм, длиной по 1 м для крепления конструкции на земле. 0,5 м забивается, остальная часть загибается.
  • цепь или веревка длиной 6 м.
  • 6 штук такелажных скоб М5 для подвески сиденья.
  • доска размером 314×25 см для обшивки сиденья.
  • стальная полоса длиной 341 см для фиксации досок.

Пошаговый процесс

После подготовки материалов приступают к сборке:

  1. Сваривается каркас в соответствии с подготовленным чертежом,
  2. На верхнюю перекладину крепятся 2 скобы,
  3. Каркас окрашивается в 2 слоя,
  4. На площадке выкапывается неглубокая траншея в форме квадрата со стороной 2,4 м, в нее устанавливается конструкция,
  5. Нижняя обвязка фиксируется вбитыми стержнями с загнутыми концами,
  6. Траншея засыпается песком с камнями,
  7. На трубогибе подготавливаются детали сиденья, из которых сваривают каркас,
  8. Устанавливают на нем скобы,
  9. Подготовленные отрезки досок окрашиваются краской для наружных работ,
  10. На каркасе их крепят с помощью стальной полосы, приваренной сзади, по бокам и вдоль сиденья,
  11. Подвешивают лавочку.

https://youtube.com/watch?v=RnEHvyt9PK4

Садовые качели в виде лавочки

Составляя чертежи такой конструкции, следует исходить из того, что ширина посадочного места для одного человека должна быть не менее 0,5 м. Высота лавочки над землей выбирается такой, чтобы было удобно отталкиваться ногами при качании. Она может качнуться вбок, поэтому чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м. Высота стоек над землей выбирается 1,7 — 2,5 м в зависимости от способа качания — сидя или стоя. Для лавочки делается отдельный чертеж с указанием размеров и угла наклона спинки.

Ширина посадочного места для одного человека должна быть не менее 0,5 м

Подготовка материалов

Чтобы качели для нескольких человек были прочными, но не громоздкими, их делают из профильных труб. Для постройки потребуются:

  • профиль с шириной стенки 40 — 70 мм и толщиной 1 — 2 мм (зависит от количества людей) для стоек и перекладины;
  • прямоугольные трубы сечением 15 — 20 мм для изготовления перемычек, каркаса для скамейки;
  • деревянные бруски 30×30 мм для обшивки лавочки, но подойдет 20×50 или 30×70;
  • веревка, цепь или иной подвес, способный выдержать 250 — 300 кг;
  • 6 рым-болтов с гайками и граверными шайбами для подвешивания сиденья;
  • краска по металлу и лак для покрытия деревянных брусков.

Чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м

Пошаговая инструкция

Сборка качелей с А-образными стойками производится следующим образом:

  1. Для стоек отрезаются 4 трубы длиной по 2,5 м, для перекладины между ними — 2,1 м.
  2. Края труб обрезаются под углом 30⁰ и попарно свариваются в виде равнобедренных треугольников.
  3. Отступив от вершины на 2 м, приваривается горизонтальная перемычка размером 1,038 м.
  4. К вершинам стоек, разнесенных на 2 м, приваривается перекладина. Ее концы выступают на 50 мм с обеих сторон.
  5. Для скамейки нарезаются деревянные бруски длиной по 1,5 м, ошкуриваются и покрываются лаком.
  6. На приготовленный каркас лавочки с приваренными креплениями для подвески их крепят болтами с шагом 20 — 25 мм. Расстояние между брусками в зависимости от их размера можно увеличивать или уменьшать.
  7. Готовое сиденье подвешивается к перекладине с помощью рым-болтов, закрепленных в просверленных в ней отверстиях.
  8. На расчищенной площадке выкапываются 4 ямки глубиной 0,45 — 0,5 м.
  9. Для заливки подготавливается бетонная смесь из цемента, песка и воды в пропорции 1:2:3.
  10. Дно ямок засыпается песком слоем в 10 см, устанавливаются опоры. Свободное пространство заполняется камнями и заливается бетоном.
  11. Качели испытывают в действии через 3 — 4 дня, когда бетон полностью затвердеет.
  12. Если недочетов не обнаружено конструкция окрашивается.

https://youtube.com/watch?v=lgME-ZBjZm8

Козырек

Изготавливают из сотового поликарбоната и прямоугольной металлической рамки, которая имеет перемычки из труб небольшого сечения. Козырек к каркасу приваривают с небольшим наклоном, который гарантирует быстрое скатывание снега и стекание осадков. Крепление осуществляется посредством саморезов, которые снабжены уплотнительными шайбами. Конструкцию после завершения всех работ окрашивают и грунтуют.

Качели крепятся хомутами, которые выполнены из арматурных стержней с заостренными концами, заглубленными на полметра в грунт. Если качели монтируют на бетонную площадку, монтаж проводится в установленные заранее болты и завинчиваются гайками.

Разновидности крепления качелей

Качели могут устанавливаться стационарно на забетонированных в земле стойках и выполняться переносными. Во втором случае опоры прикреплены к раме, которая крепится анкерными болтами или забиваемой в землю арматурой с загибом. Такие конструкции удобны для сезонной дачи, так как легко убираются на зиму в закрытое помещение.

По конструкции опоры бывают А-образными с перемычкой внизу и в форме буквы П. Вторые менее устойчивы, но проще в изготовлении. Однако, при глубоком закапывании с заливкой бетоном, ими можно пользоваться без опасений. Для увеличения устойчивости переносных качелей делаются Л-образные опоры.

Для подвешивания сиденья используются несколько вариантов:

  • хомуты с крючками;
  • анкерные болты с петлями, вставленные в отверстия, просверленные в верхней перекладине;
  • с помощью шарикоподшипников, которые придется регулярно смазывать, чтобы качели не скрипели.

Профильные трубы, соединенные с перекладиной через подшипники, самый надежный и долговечный вариант

Сиденье можно повесить с помощью веревки, троса, цепей, профильных труб. У каждого варианта есть плюсы и минусы. Веревкой просто пользоваться, но она быстро перетирается. Цепь и трос ржавеют в местах соединения и перегиба, даже если окрашены.

Как сделать садовые качели из профильной трубы


Необходимо следить за качеством сварного шва, чтобы конструкция была надежной Вначале нарезают детали, готовят четыре стойки и перекладину.

Дальнейшая пошаговая инструкция:

  • делают ямы под столбчатый фундамент;
  • каркас собирают начиная с верхних узлов стыковки опор с балкой, используют распорки;
  • со сварных швов сбивают окалину, зачищают болгаркой;
  • устанавливают стойки готового каркаса в ямы, предварительно подземную часть оборачивают рубероидом;
  • бетонируют опоры в земле;
  • размечают на верхней балке места креплений, высверливают отверстия, при резьбовом стыке применяют контргайки;
  • сваривают каркас сиденья, крепят к нему доску.

Далее к четырем точкам сваркой присоединяют петли, концы подвесов соединяют с проушинами. Металлические детали обезжиривают, обрабатывают средством против ржавчины, красят.

Садовые качели из дерева своими руками: фото и чертежи, размеры и модификации

Если вы приняли решение заняться созданием качелей на дачном участке самостоятельно, в первую очередь стоит определиться с типом конструкции, которую желаете установить, и определить подходящее место для ее размещения. Чтобы облегчить и ускорить этап проектирования и подготовки, используйте фото качелей для дачи своими руками из дерева, чертежей которых немало в сети интернет.

Чертеж деревянных качелей оптимального размера для одного человека

Разновидности качелей садовых своими руками из дерева

Классификация садовых качелей достаточно обширна. В этом случае представлены основные виды конструкций:

семейные – имеют высокую вместительность. В основе конструкции лежит длинная скамейка, которая исполняет роль большого сидения, которое способно одновременно вместить до 5 человек. В большинстве случаев качели этого вида оснащаются собственным навесом, защищающим от солнечных лучей и непогоды;

На качелях семейного типа могут с комфортом разместиться 3-5 человек

детские – конструкции могут иметь значительное количество модификаций. Чаще всего основными составляющими такого изделия являются опоры, небольшое сидение и крепежные детали

Важно при этом обеспечить полноценный уровень безопасности для ребенка. Для этих целей в конструкции должны быть предусмотрены защитные элементы, которые предотвратят падение малыша. К таким элементам относится удобная спинка, поручни по бокам, перегородка, расположенная спереди, ремни безопасности, фиксирующие ребенка внутри сидения;

К таким элементам относится удобная спинка, поручни по бокам, перегородка, расположенная спереди, ремни безопасности, фиксирующие ребенка внутри сидения;

Оригинальные детские качели из дерева в виде лошадки

переносные – изделия с компактными размерами и облегченным весом. Эти характеристики позволяют не только перемещать качели по участку, но и складывать их в машину для перевозки в другое место на время отдыха. Как правило, закрепление таких изделий осуществляется на ветку дерева или же на предварительно изготовленную опору.

Переносные качели можно переставлять в любое место участка, в зависимости от погодных условий

Выбор места для размещения детских качелей своими руками из дерева

Любой тип строительства, который осуществляется на территории загородного земельного участка, начинается с этапа проектирования и выбора соответствующего места.

Простые детские качели, изготовленные с использованием деревянной доски и каната

По мере возможности следует подбирать на приусадебной территории участок с ровной поверхностью. Желательно, чтобы эта зона была укрыта от солнца и атмосферных осадков. Идеальное место для создания качелей – участок под деревом, куда падает густая тень. Допускается выполнение монтажа на крыльце, защищенном навесом.

Все эти условия напрямую влияют на уровень комфорта эксплуатации, так как садиться на сидение качелей, раскаленное под солнцем, неприятно и неудобно. А беспрепятственное воздействие дождя может повредить конструкцию.

Размещая в саду детские качели, необходимо обеспечить достаточно места для раскачивания

Стоит также брать во внимание тот факт, что по мере передвижения солнца по небосводу, тень, отбрасываемая деревом или другими объектами, будет перемещаться. Для монтажа следует подбирать такое место, где тень будет стоять в полуденное время. В этот отрезок дня солнце оказывает самое сильное и агрессивное влияние

В этот отрезок дня солнце оказывает самое сильное и агрессивное влияние.

Чертежи и фото садовых качелей своими руками из дерева для дачи

Если говорить об универсальных конструкциях, то качели подвесного типа, устанавливаемые на опоры А-образной формы, станут настоящим объектом отдыха для всей семьи. Причем устанавливать их можно как на больших дачных участках, так и в маленьких садах у дома. А сам процесс не затратный в отношении ресурсов времени и усилий.

Конструкция кресла-качелей с мягким чехлом-подушкой

Список обязательного для работы инструментария должен включать:

  • рулетку и карандаш (рулетку можно заменить мерной лентой);
  • лобзик механического типа или электрический;
  • дисковую пилу;
  • ножовку;
  • угольник для измерений углов (комбинированного типа);
  • стропильные штифты;

Качели-кровать, изготовленные своими руками

  • проверочный угольник;
  • пильные козлы;
  • рейсмус и рубанок;
  • молоток, отвертку, струбцины, гаечные ключи;
  • стамеску (25 мм);
  • электрическую дрель с набором сверл (10, 8 и 4,5 мм);
  • брусок для шлифовки.

Простые деревянные качели для детских игр на свежем воздухе

Качели в тихом уголке сада позволят наслаждаться ароматами зелени

Садовые качели своими руками из металла: разновидности

В целом любое изделие этого вида состоит из двух базовых элементов – опоры и сидения. Дополнить их можно чем угодно, от навеса до целого гимнастического комплекса. При этом функция навеса – не только защита от солнца, наличие «крыши» над сидением позволяет не опасаться его быстрого выхода из строя.

Планируя изготовить качели для дачи своими руками, следует определиться по таким пунктам:

  • будет ли конструкция стоять на земле или необходимо заглубить опоры в грунт. Первый вариант обычно выбирают при сравнительно небольшой нагрузке, и даже в этом случае стараются прикрепить собранную раму к грунту анкерами или изогнутыми штырями. Если нагрузка ожидается солидная (вес двух-трех взрослых людей плюс масса самого сидения в виде диванчика или скамьи), то лучше заглубить и забетонировать опоры. Желательно набросать хотя бы простой чертеж или схему – это поможет избежать ошибок при изготовлении;
  • вид металлопроката. Обычно используют профилированную трубу квадратного, прямоугольного или круглого сечения. Для усиливающих и соединяющих элементов применяют полосу, листовой металл, уголок или швеллер. Для подвеса сидения можно задействовать пруток с достаточно большим сечением (не менее 8 мм). Оптимальный вариант для сварной конструкции – «черный» прокат, для собираемой на болтах можно принять хромированный или окрашенный профиль, соответственно подобрав соединительные элементы (фитинги);
  • размеры качелей и ожидаемое количество пользователей. При устройстве качелей для дачи своими руками с сидением-скамьей необходимо опираться именно на длину скамьи, прибавляя к ней как минимум по 25 см с каждой стороны, получим расстояние между стойками (в плане). Высота изделия от грунта до поперечины выбирается исходя из роста пользователей, но не менее 2 м, при этом расстояние от низа сидения до грунта должно составлять минимум 30…50 см. Расстояние между нижними точками опор составляет 3…3,5 ширины сидения;
  • наличие дополнение – навеса, полок, лесенки и прочих деталей. Нагрузка от их веса учитывается при определении сечения профиля. Так, если планируется металлический навес с покрытием из поликарбоната, необходимо увеличить начальную площадь сечения на 5…7%, если сидение будет сварным с декоративными дополнениями – на 8…10%, подвесные лесенки, турники и другие элементы могут добавить от 3 до 10% веса.

Для качелей из профильной трубы «необходимым минимумом» считается внешний диаметр 1 дюйм. Толщина листового металла (полоса, лист) для усиливающих элементов – 3 мм. Пруток для подвеса – не менее 8 мм диаметром, для опорных балок навеса можно использовать швеллер или уголок с шириной полки 30…50 мм.

Важно: если для создания качели из металла используется П-образная схема без дополнительных распорок, раскосов и прочих усиливающих деталей, стоит увеличить сечение профильной трубы в 1,5…2 раза. Пример разницы в сечении профиля показан на фото ниже – в А-образной конструкции применен сравнительно тонкий профиль и пруток, в П-образной – массивный двутавр и швеллер

Если в качестве соединительного элемента стоек используется изогнутая (в виде полуокружности) труба, ее диаметр подбирается либо равным диаметру труб стоек, либо больше него на толщину стенки изогнутой трубы плюс примерно 2…3%. При увеличенном диаметре стойки вставляются внутрь изогнутой трубы и привариваются – это дает повышенную жесткость и прочность стыка. Соединение встык требует более четкого соблюдения технологии сварного шва.

Шарикоподшипники для обустройства качели

С помощью шарикоподшипников можно создать сооружение, которое будет служить не один десяток лет. Применение этих элементов в конструкции исключает трение, что определяет долговечность таких сооружений, избавляя также от появления скрипа.

Известно, что качели в виде буквы А – это наиболее оптимальная конструкция, однако она занимает много места. Мы же рассмотрим установку П-образных устройств, устойчивость которым придает собранная опора.

Для работы понадобятся:

  • труба диаметром около 70 мм, необходимая для установки основных элементов конструкции;
  • уголок 20 мм для вспомогательных стоек;
  • уголок 40 мм для раскосов;
  • уголок 63 мм для фиксации перекладины.

После этого можно переходить непосредственно к установке запланированной конструкции, что предполагает следующий набор действий:

  1. Копаем в соответствии с разметкой 6 ямок глубиной не менее 70 мм.
  2. Выставляем столбы-опоры строго вертикально с использованием строительного уровня. Все части конструкции, которые будут закапываться в землю, желательно обмазать битумной мастикой.
  3. Привариваем горизонтальную опору из уголка 63 мм.
  4. В ямки по периметру устанавливаем элементы Г-образного сечения и привариваем их к горизонтальной направляющей.
  5. Заливаем в ямки бетон.
  6. Переходим к сборке узла на основе подшипников.

Для монтажа частей опоры используется металлическая лента толщиной 3 мм, которую требуется загнуть. Затем в подшипники вставляется труба и немного обваривается с учетом того, чтобы не задеть сами элементы опоры, так как это может привести к выходу их из строя. Закрепление подшипников на ленте осуществляется посредством отрезков уголков, которые привариваются к узкой полосе.

Опорные столбы и качающиеся части сооружения должны отстоять друг от друга на расстоянии не менее 50 см. Такая необходимость вызвана требованиями безопасности, чтобы рука ребенка не попала между этими элементами.

На заключительном этапе сборки остается только приварить остальные части конструкции, включая раскосы, которые должны быть достаточно короткими, чтобы уменьшить габариты собираемого устройства. Устойчивость конструкции в данном случае сохраняется за счет наличия достаточного числа точек опоры и использования трубы 70 мм.

Выбор профильной трубы

Для постройки качелей сваренных из металла используются уголки, круглые трубы, тавры. Но чаще выбирают профильные трубы, так как они, по сравнению с другими видами металлопроката, обладают следующими преимуществами:

  • удобная для работы форма,
  • стенки образуют ребра жесткости, что повышает прочность,
  • стойкость к механическим повреждениям.

Из недостатков следует отметить:

  • сложность сгибания, без специального станка не обойтись,
  • необходимость качественной защиты от коррозии.

Для изготовления элементов качелей применяются профили различной формы:

  • из овальных труб делаются гнутые детали, например сиденья, арки, подлокотники,
  • квадратный и прямоугольный профиль используется для изготовления элементов с большой нагрузкой стоек и распорок,
  • из плоских труб делаются вспомогательные детали.

Чем можно порадовать детей?

Для начала можно построить детские качели. Для возведения П-образной конструкции необходимо только 3 бревна сечением 100 мм. 2 бревна вкапывают в грунт вертикально. Третье — перекладина. В качестве перемычки может выступать и стальная труба диаметром от 76 мм и более. Чтобы перекладина плотно лежала на столбах, в их торцах делают выемки в соответствии с сечением перемычки.

Бревна обрабатывают антисептическим составом и покрывают краской или лаком. Части, которые будут вкопаны в грунт, должны быть обмазаны битумной мастикой. Чтобы обеспечить устойчивость конструкции, столбы должны быть углублены в почву на 1/3 длины. В выкопанных для бревен ямах нужно сделать подсыпку толщиной 15 см из песка, щебня или ПГС. Столбы погружают в ямы после утрамбовки подсыпки. В вертикальном положении стойки фиксируют, закладывая в ямы камни. Затем следует залить бетон.

Друг с другом бревна можно стягивать строительными скобами или использовать резьбовой крепеж соответствующей длины. Сиденье качелей лучше подвесить, пропустив веревки через сквозные отверстия, сделанные в перекладине. Крепление веревок или цепей будет надежнее, если его расположить над перемычкой. К стальной перекладине петли или крючки для подвешивания сиденья можно приварить.

Необходимо сказать, что использовать трос вместо веревки нельзя: даже слегка распустившийся, он становится травмоопасным. Не рекомендуется делать и массивное сиденье. Лучше изготовить его из легкой древесины. Можно сварить каркас сиденья из тонких стальных труб (рис. 1), но не стоит делать его из листовой стали.

Как видно из схемы (рис. 2), качели становятся устойчивее: они способны выдерживать более высокие нагрузки, так как их столбы оснащены дополнительными упорами.

Недостатком описанных выше конструкций является их стационарность. Но получится ли сделать качели своими руками так, чтобы их можно было при необходимости переместить, а само сооружение не теряло бы устойчивости? Если руководствоваться следующей схемой (рис. 3), то можно соорудить конструкцию, отвечающую перечисленным требованиям.

Раму качелей можно собрать из бревен, бруса и стальных труб. Конструкцию следует устанавливать на выровненной площадке. В нижних перекладинах можно сделать сквозные отверстия. Через них для улучшения устойчивости качелей в грунт вбивают колья.
