Как запрограммировать домофонный ключ самостоятельно: подробная инструкция

Виды домофонных ключей

Чаще всего ключи от домофона представлены двумя видами: контактные и бесконтактные. В провинциальных городах ещё можно встретить третий вид – оптический, то есть пластина с отверстиями, насверленными в определенном порядке. Эта разновидность ключей домофона вышла из употребления, так как откроет такую дверь даже ребёнок.

Небольшие населённые пункты чаще используют контактные домофонные ключи в форме таблеток, представляющие собой постоянное запоминающее устройство (ПЗУ) с идентификатором.

Бесконтактные домофонные ключи не нужно подносить к двери, они открывают её с расстояния при помощи посылаемых электронных сигналов. Такой домофонный ключ встречается в общественных местах или офисных помещениях. Его преимущество заключается в свободе рук, отсутствии поиска электронных ключей в кармане.

Необходимые Материалы

• Arduino nano
• OLED дисплей
• Энкодер
• Луза
• Пищалка buzzer
• RGB светодиод
• Микро выключатель
• Контакт для батарейки
• Готовая катушка на 340 мкГн (10 шт) и от RDM (1шт)
• 3D модель корпуса STL
• Gerber файл печатной платы
• Кондесатор 4.7 нФ — 1 шт
• Кондесатор 2.2 нФ — 2 шт
• Кондесатор 10 нФ — 1 шт
• Резистор 0.25 Вт, 220 Ом — 3 шт
• Резистор 0.25 Вт, 2.4 кОм — 1 шт
• Резистор 0.25 Вт, 10 кОм — 1 шт
• Резистор 0.25 Вт, 120 кОм — 1 шт
• Резистор 0.25 Вт, 510 кОм — 1 шт
• Диод 1N4148 — 1 шт
• Заготоква rfid-ключа T5557
• Заготовка dallas-ключа RW1990
• Универсальная заготовка для метаком, цифрал и dallas TM-01a

Конденсаторы любые неполярные. Я использовал керамические на 50В.

Работа схемы

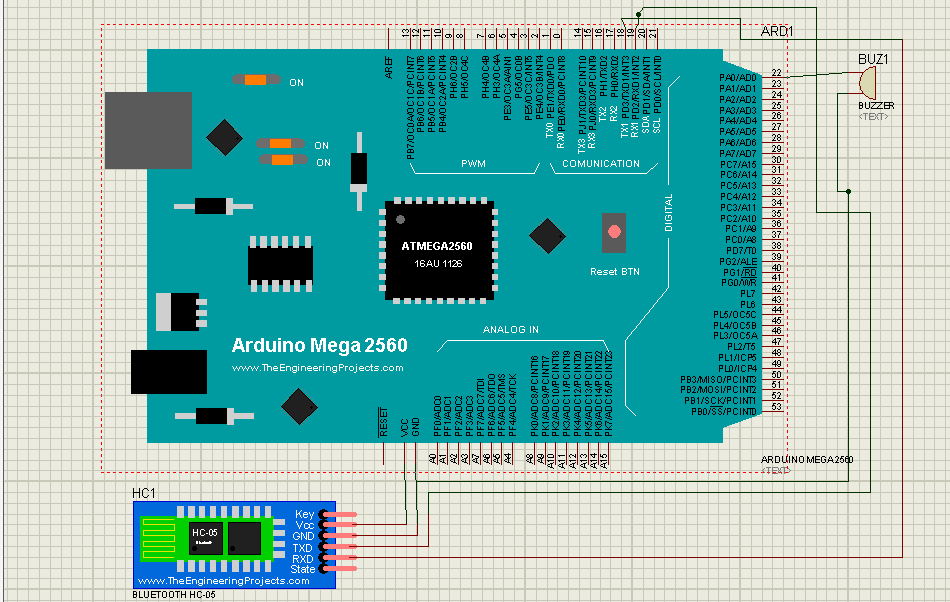

Схема устройства представлена на следующем рисунке.

Как видим, она достаточно проста – достаточно только подсоединить Bluetooth модуль HC05 и одеть сверху на плату Arduino шилд (расширение) TFT ЖК дисплея (TFT LCD Shield). Этот шилд достаточно легко монтируется – достаточно только проследить чтобы контакты GND и Vcc шилда и платы Arduino совпадали. Также вы должны установить библиотеку для работы с данным TFT ЖК дисплеем, более подробно все эти процессы описаны в статье про подключение TFT ЖК дисплея к плате Arduino.

Bluetooth модуль HC05 запитывается от контакта Vcc Arduino, его земля подключена к контакту GND Arduino. Контакты TX и RX модуля HC05 соединены с контактами RX1 и TX1 платы Arduino. Один контакт буззера (звонка) подключен к контакту GND Arduino, а другой – к контакту 22 Arduino.

Запись на заготовку

Запись информации на носители осуществляется при помощи специальных устройств, программаторов. К примеру, устройство Keymaster PRO 4 RF, является универсальным программатором, как для стандарта Touch memory, так и для бесконтактных, радиочастотных RFID устройств. Позволяет копировать ключи на заготовки:

• RW/ТМ 2004;
• КС 1, 3;
• ТМ – 01, 07, 08;
• RW 1990, 2007, 125RF.

Поддерживает стандарты наиболее распространенных производителей:

Для Touch memory:

• Cyfral; Dallas;
• ТМ

Для RFID:

• HID Prox II;

EM-Marin;
Indala и некоторые другие.

Запись заготовки производится в одно касание. Алгоритм копирования ключа следующий:

1. К считывателю подносится ключ, который необходимо скопировать.
2. Устройство самостоятельно определяет тип, производителя и модель рекомендуемой заготовки.
3. К считывателю подносится заготовка. И нажимается кнопка на запись.
4. Производится запись в память ключа.

Кроме того, устройство может производить запись без ключа исходника, если известен код, записанный в память. Дубликатор подключается к ПК через USB порт и имеет собственное ПО, которое сохраняет в памяти 500 последних записей, и ведет распределение записей Touch memory и RFID. Такое дорогостоящее оборудование не по карману большинству простых пользователей, но существуют и более простые модели с ограниченным функционалом:

• KeyMaster 3;
• KeyMaster 3 RF – поддерживает бесконтактные метки;
• TMD-5 RFID;
• TM-Pro.

Разновидности RFID меток

Электронные метки бывают активными и пассивными. Активные идентификаторы снабжены собственным источником питания, дальность считывания таких устройств не зависит от энергии ридера. Пассивные метки не имеют своего источника питания, потому питаются от энергии электромагнитного сигнала, который распространяет считыватель. Дальность идентификации данных меток напрямую зависит от энергии, которую излучает ридер.

Каждый из этих видов устройств характеризуется своими преимуществами и недостатками. Пассивные метки хороши своим большим сроком эксплуатации, а также дешевизной в сравнении со своим активным аналогом. К тому же, пассивные идентифицирующие устройства не нуждаются в замене элементов питания. Недостатком устройства является необходимость в использовании более мощных считывателей.

Активные идентифицирующие устройства характеризуются высокой дальностью считывания информации в отличие от пассивных меток, а также возможностью распознавать и считывать данные при движении электронной метки на высокой скорости относительно считывающего устройства. Недостатком активных меток является высокая цена и громоздкость.

Типы RFID-идентификаторов в зависимости от рабочей частоты:

• (ВЧ) Высокочастотные RFID-метки, работающие на частоте 13,56 МГц;
• (УВЧ) Ультравысокочастотные RFID-метки, работающие в диапазоне частот 860-960 МГц. Данный диапазон используется в России, в Европе RFID-метки работают в диапазоне 863-868 МГц.

Способы записи информации на идентификатор (метку):

• ReadOnly-устройства — идентификаторы, на которые можно записать информацию лишь единожды, дальнейшее изменение или удаление информации невозможно;
• WORM-устройства — RFID-метки, которые позволяют однократно записывать и многократно считывать данные. Изначально в памяти устройства не хранится никакой информации, все необходимые данные вносит пользователь, но после записи перезаписать или удалить информацию невозможно;
• R/W-устройства – идентификаторы, которые позволяют многократно считывать и записывать информацию. Это наиболее прогрессивная группа устройств, так как подобные метки позволяют перезаписывать и удалять ненужную информацию.

Технология RFID широко используется в производстве, розничной торговле, системах управления и контроля доступом, системах защиты от подделки документов и других областях. Она позволяет экономить время и сводит к минимуму использование ручного труда.

https://youtube.com/watch?v=nfNF5J_HIzw

Описание работы дубликатора

При запуске копировальщик достаёт из eeprom последний сохранённый туда ключик и показывает на дисплее количество ключей в EEPROM, шифр ключа и его тип. Максимум в дубликатор можно сохранить 20 разных ключей. Rgb диод светит зелёным, т.е ключ уже можно писать на болванку. Если в EEPROM было пусто, на экране будет соответствующая надпись, в ожидании чтения ключа. Чтобы выбрать из EEPROM другой ключ , достаточно покрутить энкодер вправо или влево.

Если вы хотите сохранить в EEPROM прочитанный ключ, просто удерживайте нажатым энкодер несколько секунд. Если в EEPROM уже записаны все 20 ключей, то самый старый из них затирается. Если повторно пытаться сохранить в EEPROM ключ, который там уже есть — запись не происходит, а просто выбирается индекс уже сохраненного ключа.

Для перевода в режим записи жмём на кнопку энкодера — светится красный диод. Ключ который отображается на дисплее будет записан на болванку.

Теперь немного про ключи цифрал и метаком. Для копирования таких ключе нужна спец болванка тм-01а. Дубликатор умеет делать финализацию таких ключей, и они ничем не будут отличаться от исходных.

Но и это ещё не всё! Я прикинул, а что если сделать эмулятор rfid ключа? У меня есть девайс, который может хранить до 20 разных ключей, в нем есть мозги и рамка, как в обычном ключе. С манчестерским кодом я уже разобрался…. Короче, жмём на кнопку энкодера и переключаемся в третий режим — blueMode. Достаточно поднести дубликатор к домофону и … опа.. дверь открывается! Магия!

ПОДДЕРЖАТЬ АВТОРА

Если вам понравился проект — поддержите автора!

Если вам нравится самоделка, но чувствуете, что сил сделать самому пока не достаточно — можете заказать самоделку в авторском исполнении.

• Дубликатор 3200 руб
• Комплект для самостоятельной сборки 2300 руб

Доставка в ваш город составляет примерно 250 руб и уже входит в стоимость.

Заказать самоделку

В заказе будет особая авторская прошивка. Вырученные средства пойдут на на закупку материалов для новых проектов, оборудования для съемки, содержание сайта и доменного имени.

Как сделать своими руками копировальщик контактных и бесконтактных ключей домофона

Время от времени приходится изготавливать копию ключа домофона. То ключ потерялся или вышел из строя и тому подобное. Тогда можно сделать копию ключа в специальных мастерских за 150-200 рублей. Сделать копирование домофонных ключей можно и своими силами. Можно приобрести готовый дубликатор ключей, например на Алиэкспресс, но можно сделать его самостоятельно. Тем более это будет под силу и начинающим радиолюбителям. Сейчас в основном используются два вида ключей к домофону — контактного типа (iButton, Touch memory (), и бесконтактного типа RFID в виде брелков, пластиковых карточек.

Для копирования ключа домофона необходимо получить код ключа оригинала, затем записать его в ключ копию. Домофон определит ключ дубликат как свой и откроет входную дверь.

С помощью модуля Ардуино по интерфейсу onewire можно провести считывание а также запись домофонных ключей.

Перечень инструментов и материалов.

— плата Arduino Nano-1шт ; — подстроечный многооборотный резистор на 10Ком -1шт; — соединительные провода; — макетная плата -1шт ; — RFID ключ болванка T5577(Т5557) ; — Ibutton ключ болванка RW1990 ; — RGB светодиод-1шт; — кнопка-1шт; — выключатель питания-1шт; — активный зуммер 5В -1шт; — считыватель контактный-1шт; — провод ПЭВ 0,2-0,4мм; — конденсаторы и резисторы согласно схемы; — пластмассовый корпус (распредкоробка); — паяльник; — тестер.

Шаг первый. Распайка схемы.

Схема состоит из платы Arduino Nano с подключенными считывателем контактных ключей и платы считывателя бесконтактных ключей. RGB светодиод служит для индикации режимов работы-дежурный, считывание ключа,запись ключа. Подстроечный многооборотный резистор для регулировки компаратора. Кнопка предназначена для переключения режимов работы дубликатора. Зуммер- для звукового контроль работы копира.

Основная работа предстоит в изготовлении и настройке платы приема сигналов с RFID ключей. На куске монтажной платы распаиваем конденсаторы и резисторы. Конденсаторы желательно надо высоковольтные так, как они лучше работают на высоких частотах.

Колебательный контур состоит из конденсатора 4700 пФ и катушки индуктивности.

Расчет катушки колебательного контура можно произвести на калькуляторе сайта

Катушку можно мотать на каркасе как круглой так и прямоугольной формы(на спичечном коробке) рассчитав соответственно. Я применил в качестве катушки индуктивности готовый дроссель 300мкГн(выпаял с какого то прибора), домотав его несколькими витками, что существенно уменьшило габариты катушки и естественно время на ее изготовление. Варианты катушек и дросселя.

Шаг второй. Настройка и проверка работы. Собираем всю схему для настройки на макетной плате. Загружаем скетч. Версия IDE Arduino должна не ниже 1.8.9

С платы Arduino Nano контакт D11 выдается сигнал 125 kHz, который идет на колебательный контур катушки и конденсатора. Но потому что конденсаторы имеют разброс по емкости от 5 до 30%, колебательный контур надо точно настроить на частоту 125 kHz. Для этого катушку наматываем с запасом 10-15 витков, затем сматываем пока на тестере не будет увеличиваться напряжение до максимума. Тестер подключаем к амплитудному детектору(в точке –диод,конденсатор). Напряжение должно находится в пределах 16-22 Вольта. После подстроечным резистором выставляем напряжение 0,1 Вольта(тестер на вывод D6 и GND).

Если схема собрана и настроена правильно то она сразу начинает работать. Подносим к катушке RFID ключ, происходит считывание кода, проходит звуковой сигнал.

Ключ представляет собой катушку с чипом.

Для записи нажимаем кнопку(светодиод меняет цвет на красный), подносим RFID ключ болванку T5577 и записываем в него нужный код. На мониторе порта видим всю информацию по нашим действиям.

Аналогично можно произвести чтение и запись на Ibutton ключи. Если нужно записать какой то свой код вручную в RFID ключ то можно раскоментировать строку 532 и загрузить скетч. Для контактных ключей –скопировать ее и вставить после 216 строки.

Шаг второй. Окончательная сборка. На последнем этапе собрал всю конструкцию в корпус из распредкоробки. Запитать схему можно от «Кроны» или например от пары пальчиковых батареек с повышающей платой до 5-9 вольт.

Получился интересный и полезный приборчик. Конечно это не панацея, но какую то часть проблем можно решить с помощью данной самоделки сделанной своими руками.

Процесс изготовления и настройки можно посмотреть в видео

Всем желаю здоровья и интересных самоделок!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Бесконтактные копировщики

Бесконтактные дубликаторы представлены 3-мя модификациями.

1. Программаторы tmd, формирующие стандарт радиочастотной идентификации Indala, HID, EM-Marin.
2. Дубликаторы, сочетающиеся с устройствами стандарта ТКРФ и ТЕХ-КОМ.
3. Копировальщики, которые поддерживают стандарт Mifare.

Универсальные механизмы программирования

Программировать дубликаты ключей можно на универсальных устройствах. С их помощью можно не только создать копию цифрового ключа, но и получить набор дополнительных полезных функций:

• база памяти;
• возможность обновления;
• генерация символьных шифров.

Обновляющая функция позволяет подстраивать программную базу под новые, оригинальные модификации чипов, чтобы в дальнейшем устройство могло делать их дубликаты. База памяти обеспечивает возможность создавать дубликаты ключей без наличия оригинального устройства. Код ключа попадает во встроенную базу после первой же прошивки. В дальнейшем его можно будет найти и использовать для создания других дубликатов.

Генерирование кодов помогает записывать оригинальные символьные шифры на домофонный ключ. Такой вариант подходит для крупных корпораций, сотрудники которых получают на руки ключ с уникальным шифром для открывания дверей. Он позволяет проконтролировать время и число посещений конкретным человеком производственных объектов.

Запись на заготовку

• RW/ТМ 2004;
• КС 1, 3;
• ТМ – 01, 07, 08;
• RW 1990, 2007, 125RF.

Поддерживает стандарты наиболее распространенных производителей:

Для Touch memory:

• Cyfral;
• Для RFID:
  • HID Prox II;
  • EM-Marin;
  • Indala и некоторые другие.

Запись заготовки производится в одно касание. Алгоритм копирования ключа следующий:

1. К считывателю подносится ключ, который необходимо скопировать.
2. Устройство самостоятельно определяет тип, производителя и модель рекомендуемой заготовки.
3. К считывателю подносится заготовка. И нажимается кнопка на запись.
4. Производится запись в память ключа.

Кроме того, устройство может производить запись без ключа исходника, если известен код, записанный в память. Дубликатор подключается к ПК через USB порт и имеет собственное ПО, которое сохраняет в памяти 500 последних записей, и ведет распределение записей Touch memory и RFID. Такое не по карману большинству простых пользователей, но существуют и более простые модели с ограниченным функционалом:

• KeyMaster 3;
• KeyMaster 3 RF – поддерживает бесконтактные метки;
• TMD-5 RFID;
• TM-Pro.

Создание дубликатора своими руками

ЖК-дисплей имеет 16 контактов, что слишком много для Arduino Nano домофона, поэтому важно иметь адаптер I2C. Это позволяет управлять дисплеем только из двух сигнальных штырей на Ардуино

Это полезно из-за небольшого числа контактов, которые нужно будет контролировать из MCU.

ЖК-контакты

ЖК-дисплеи имеют параллельный интерфейс, а это означает, что MCU должен одновременно управлять несколькими контактами интерфейса для управления дисплеем. В приведенной ниже таблице дается описание каждого из контактов на английском языке:

Спецификация контактов

Для начала сделаем связи между ЖК-дисплеем и I2C. Для этого нужен адаптер ЖК-дисплея I2C (LCD1602). Адаптер преобразует ЖК-дисплей формата 16 x 2 в серийный ЖК-дисплей I2C, которым можно управлять через Arduino всего посредством 2-х проводов.

Соединения между Arduino и LCD

Можно ли обмануть домофон?

Да, сейчас можно купить эмулятор, который имитирует ключи разных типов и выдает нужное значение для каждого домофона. В эмуляторах установлены даже дисплеи и клавиатура, что позволяет выбирать нужный ключ и выводить его название.

Штука забавная, стоит около 10 тыс. рублей. Но работает не без проблем – обходит не всю защиту, иногда может не срабатывать.

И да, сама по себе домофон она не взломает, лишь притворится копией нужного ключа. Для её программирования всё равно потребуются и сами ключи, которые уже известны домофоном, и устройство-дубликатор.

Часто можно услышать, что домофон можно вывести из строя электрошокером. Да, тонкая электроника серьёзный заряд действительно не перенесет. У механического удара на 10-15 см ниже панели домофона те же последствия. Но это порча имущества и статья УК РФ.

Теоретически ещё можно сильно дернуть дверь на себя. Но чтобы преодолеть силу, с которой магнит удерживает вторую часть замка, потребуется недюжинная мощь.

Некоторые домофоны под ключ-«таблетку» могут открываться с помощью батарейки «крона». Способ гуманный и безопасный для домофона, но срабатывает редко.

Особенности простого копировальщика для ключей домофона

Приобрести заготовки для сборки дубликатора домофонных ключей своими руками, можно через сервис Aliexpress, либо на рынке радиотехники. Существуют простые схемы изготовления, по которым можно выполнить сборку за 5 минут. В качестве основной детали для копировщика используется микроконтроллер.

Разрешается использовать компоненты под обозначением 628, 648 или 88. Затем нужно запрограммировать микроконтроллер, используя программатор, который подключается к ноутбуку или персональному компьютеру. В сети распространены подробные инструкции по эксплуатации такого приспособления. Средняя стоимость программатора составляет 10-15 долларов.

Принцип работы

Все ключи обладают связью с дверьми домофона – в качестве идентификатора используется специальная комбинация. Цифры интерком-ключа определяют, правильный ли брелок вы поднесли к дверной конструкции. Это значит, что принцип действия копировальщика достаточно простой: он проверяет «совместимый» ключ, а затем генерирует нужный номер для клонирующего приспособления.

Во время проверки номера из базы данных, такой прибор выполняет разблокировку двери. Ключи для связи с внутренним блоком называются Touch Memory или iButton.

Самодельный дубликатор домофонных ключей

Для сборки домофонного дубликатора ключей потребуется подготовить:

1. Приспособление с чипом Arduino Nano.
2. Пьезо-зуммер.
3. 2 светодиодных экрана.
4. 2х резистора 330.
5. Клавиатуру 4 х 4.
6. Адаптер I2C для монитора.

В мониторе установлено 16 контактов, что является чрезмерно большим числом для Arduino Nano домофонных комплексов. Поэтому необходимо подготовить адаптер I2C.

В ЖК-дисплеях используется параллельный интерфейс, поэтому MCU должен синхронизоваться с разными проводниками интерфейса.

Чтобы ввести код, потребуется подготовить библиотеку LiquidCrystal_I2 и Arduino IDE. С помощью библиотеки можно подсоединить ЖК-дисплей к копировальщику.

Для программирования самодельного устройства нужно сделать следующее:

1. Загрузить файлы из
2. Выполнить распаковывание файлов из архива.
3. Переместить ZIP-файлы в папку Ардуино.
4. Вставить файл zip.
5. Включить библиотеку клавиатуры.

Следующий этап – выполнение работ по программной части. Для этого необходимо подключить клавиатуру и скопировать кодовую комбинацию. С помощью библиотеки Keypad.h можно обрабатывать данные с клавиатуры матричного типа.

Все элементы будущего программатора должны размещаться в специальном корпусе. Это будет сохранять их целостность в течение долгого времени. Для защиты модулей можно изготовить корпус на 3D-принтере. Если у вас отсутствует такое оборудование, подготовьте любую пластиковую конструкцию, в которой можно будет разместить все детали.

Можно попробовать собрать устройство с использованием программного обеспечения SketchUp. Программа отличается интуитивно-понятным интерфейсом с простыми клавишами, такими как Lines. Tape Measure Tool и Eraser.

Чтобы применить дубликатор, нужно открыть последовательный дисплей и нажать на соответствующие кнопки. В результате таких действий, на мониторе появится оповещение с названием активированного ключа.

Шаг 7. Разработка приложения для Android

Я покажу вам, как разработать приложение Bluetooth на Aandroid с помощью приложения MIT App Inventor. Я использую App Inventor, потому что он не требует каких-либо навыков программирования и установки программного обеспечения. Вам нужна только учетная запись google. Перейдите по адресу http://ai2.appinventor.mit.edu/ и войдите в систему, используя учетную запись google.

Войдите в приложение Inventor с помощью gmail и выполните следующие действия.

Теперь вы находитесь в Дизайнере, где вы делаете «пользовательский интерфейс» вашего приложения (изображение 6). В окне конструктора вы найдете внешний вид вашего приложения и укажете, какие функции он должен иметь. Вы можете выбрать для пользовательского интерфейса кнопки, изображения, ярлыки, текстовые поля и функциональные возможности, такие как Text-to-Speech, Bluetooth, датчики и GPS.

Теперь, следуйте рисунку 7 и добавьте “List Picker” в программу просмотра. Переименуйте его в «Подключение к устройству Bluetooth» (рисунок 8). Добавьте одну метку, одно текстовое поле пароля и две кнопки, показанные на рисунке 10. Измените текстовые свойства компонентов как «Введите пароль», «Открыть дверь» и «Закрыть дверь» соответственно. Конечный пользовательский интерфейс должен выглядеть так, как показано на рисунке 11. Теперь добавьте клиент Bluetooth в программу просмотра. Это невидимый компонент, и он не имеет интерфейса. См. Изображение 12.

Переключитесь на редактор блоков

Пришло время сказать вашему приложению что делать! Нажмите «Блоки» (Blocks), чтобы перейти к редактору блоков (рис. 13). Подумайте о кнопках Designer и Blocks, таких как вкладки, – вы используете их для перемещения вперед и назад между двумя областями App Inventor. Редактор блоков – это программа, в которой вы программируете поведение своего приложения. Есть встроенный блок, который обрабатывает такие вещи, как математика, логика и текст. Ниже перечислены блоки, которые идут с каждым из компонентов вашего приложения. Чтобы заставить блоки для определенного компонента отображаться в редакторе блоков, сначала нужно добавить этот компонент в свое приложение через конструктор.

Давайте создадим блоки для List Picker. List Picker – это элемент пользовательского интерфейса при нажатии на него показывается список соответствующих элементов, здесь – это сопряженное устройство Bluetooth. Мы должны добавить два блока ListPicker.BeforePicking и ListPicker.AfterPicking (изображение 14). Законченные блоки показаны на рисунках 18 и 19.

Сделайте файл .apk

Наш дизайн завершен, теперь нам нужно собрать файл apk для нашего телефона Android. Нажмите, чтобы создать меню и выберите «Приложение (сохранить .apk на мой компьютер)». Подождите минуту. Файл apk загрузится в папку загрузки по умолчанию. Установите и используйте его.

Предназначение дубликатора домофонных ключей

С помощью микроконтроллера Arduino можно копировать домофонный ключ, если случайно его потерял.

RFID – радиочастотная идентификация. Устройство выполняет ту же функцию, что и штрих-код или магнитная полоска на задней стороне кредитной карты. Он предоставляет уникальный идентификатор для этого объекта. И так же, как штрих-код или магнитная полоса, RFID должен быть отсканирован для получения информации.

RFID используется в этом проекте для чтения данных из RFID-меток и отправки информации в энергонезависимую память MCU.

Идентификатор, считываемый из тегов, сравнивается с хранимой информацией, и если он совпадает, то дверь открывается.
