Вызов наждаку: как своими руками сделать гриндер по готовым чертежам с размерами

Содержание

Устройство поворотного стола

Поворотное приспособление для гриндера – скорее роскошь, но приятная. Такая система сильно расширить функционал станка и облегчит работы со сложными деталями. Цель такого поворотного механизма – сменит ось рабочей поверхности, проще говоря плоскость, на которой идёт заточка. Очень часто можно найти вот такой, не совсем простой для исполнения, но понятный механизм поворотного стола.

Поворотные станины или столы для гриндера во многих самодельных моделях не используются, это прерогатива профессиональных станков, созданных для решения нескольких задач

Как мы уже замечали – профессиональный шлифовальный станок – удовольствие не из дешёвых. Однако, если вы профессионально хотите заниматься предоставлением услуг, связанных с использованием механизмов, то вам придется рассмотреть готовые варианты станков. Такие решения достаточно универсальны и при должном терпении и сноровке могут окупить себя. Рассмотрим коротко некоторые модели, которые популярны в настоящее время. Цены на профессиональные и полупрофессиональные агрегаты варьируются в пределах от 45 000 рублей до 130 000 рублей.

Гриндер «Левша»

Характеристики: двигатель – 1,5 кВт, длина ленты – 1250 мм (до 1600 мм); модель интересна своей возможностью использования дополнительной оснастки (колесо, контуровка), которая идёт в комплекте.

Гриндер-точило «Кратон» BG 14-05

Характеристики: аппарат используется для заточки металлических инструментов и деревянных деталей; потребляемая мощность – 2 кВт, движение шлифполотна – 14 м/с; диаметр диска – 150 мм; ширина ленты – 50 мм; особенности: жёсткое литое основание, регулируемые упоры и защитный экран.

Станок шлифовальный ЗУБР ЗШС-330

Характеристики:тип станка — тарельчато-ленточный; круг – 125 мм; обороты – 2950 об/мин; размер ленты 762×25 мм; мощность — 330 Вт; скорость ленты – 810 м/мин.

Точило METABO BS 175

Характеристики: тип точила — со шлиф. лентой; круг — 175×25×32 мм; диаметр круга — 175 мм; толщина круга — 25 мм; посадочный диаметр -32 мм; обороты – 2980 об/мин; мощность — 500 Вт.

Гриндер GRIT GIS 150

Характеристики: номинальная потребляемая мощность — 4 кВт; напряжение/тип тока при 50 Гц — 3×400 В(3~); напряжение/тип тока при 60 Гц — 3×440 В(3~); обороты холостого хода при 50 Гц — 3 000 об/мин; обороты холостого хода при 60 Гц — 3450 об/мин; размеры ленты — 150×2000 мм; вес — 93 кг.

А если всё же решились собрать гриндер самостоятельно, рекомендуем изучить несколько вариантов решений, в том числе и в открытых интернет-источниках. Дело в том, что многие придумки были созданы их изобретателями под конкретный вид работ, а значит для решения вашей задачи они могут не подойти. Многие детали гриндера можно купить уже в готовом виде. К примеру, ролики – можно приобрести по отдельности либо заказать у профессиональных мастеров. Не забывайте, что главная задача не столько возможность сэкономить на сборке того или иного агрегата, а упростить работу и сделать её максимально безопасной.

Лучшие станки для заточки сверл, ножей и ножниц

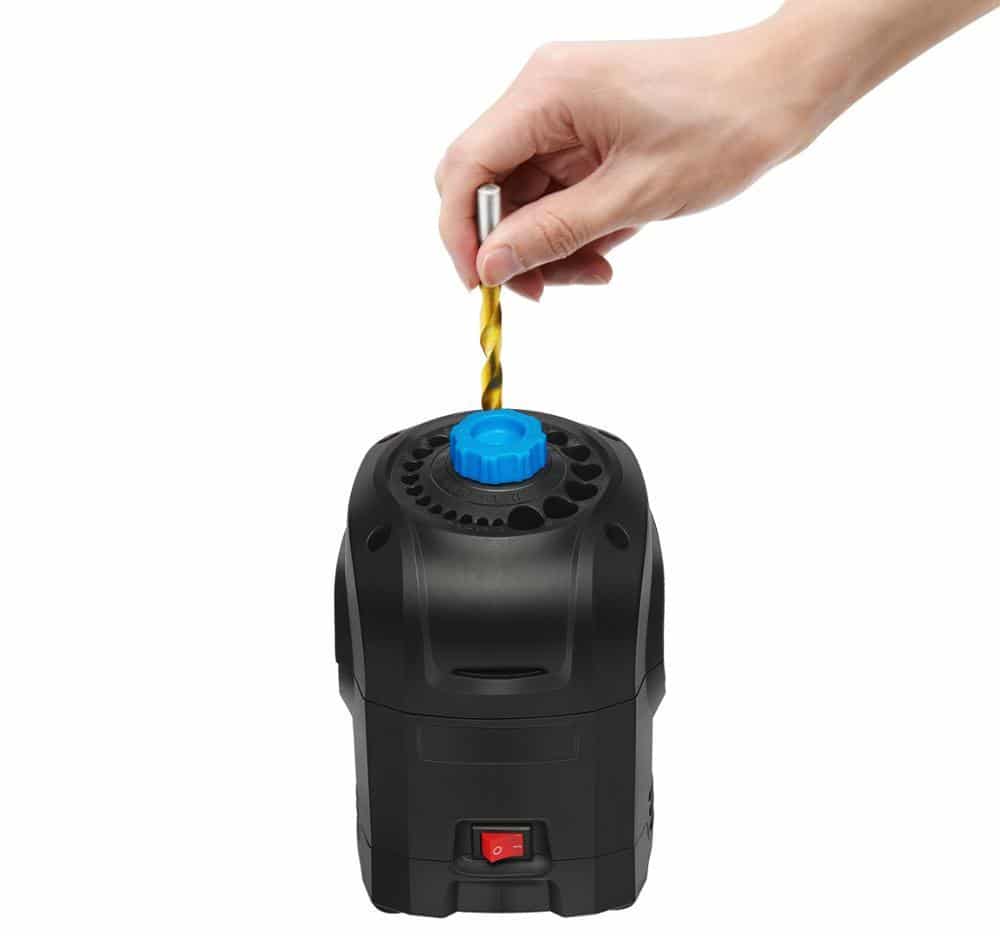

Для заточки ножниц и ножей, необходимо использовать специальную насадку для безопасной работы

Диолд МЗС-02


Для ножей используются специальные точилки Компактный станок, который подойдет для заточки небольших инструментов. Мощность составляет всего 200 Вт. Высокооборотный двигатель издает сильный шум. Устройство очень удобно в использовании. Производитель позаботился о безопасности работы, установив специальные защитные стекла. Для ножей и ножниц предусмотрена специальная система заточки, которая снижает риск травмирования.

Достоинства:

  • несколько скоростей;
  • простое использование.

Недостатки:

высокий шум.

Устройство имеет нестандартные круги, которые не всегда имеются в продаже.

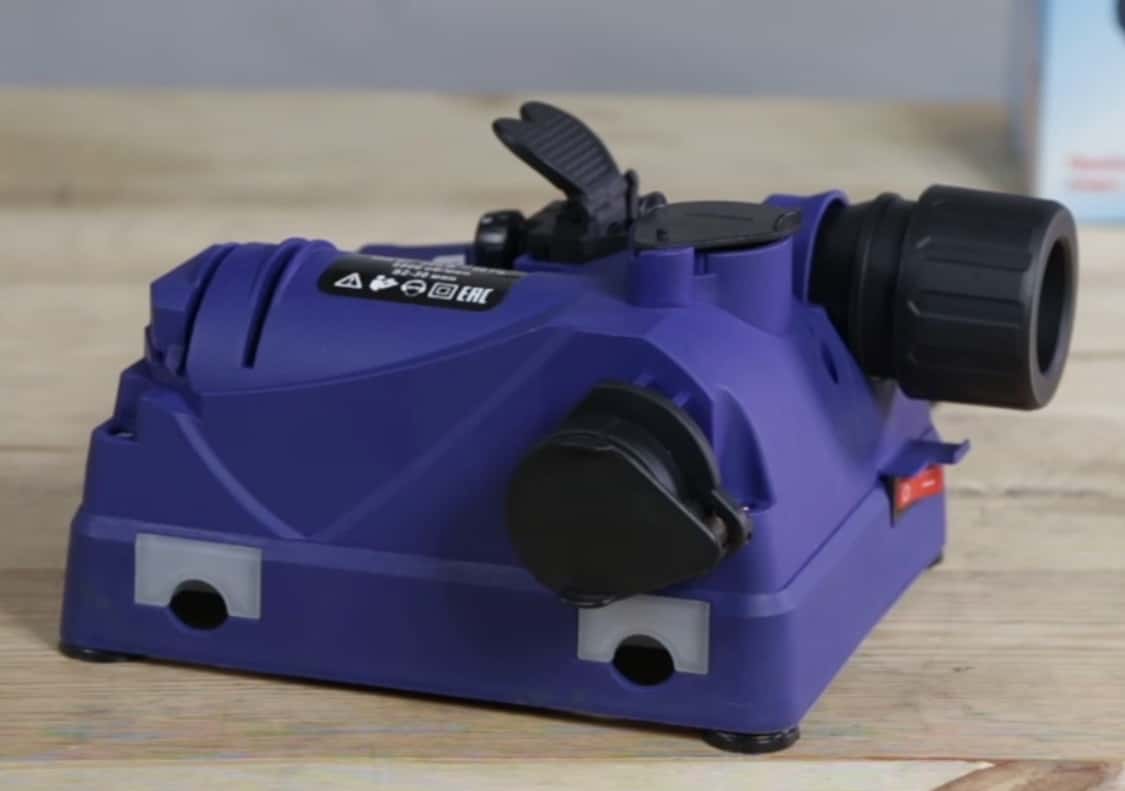

Prostormer PTET1058


Точилка Prostormer PTET1058 имеет компактные размеры Компактное устройство, которое можно приобрести на Алиэкспресс. Предусмотрен станок для заточки ножей, ножниц и сверл. Мощность небольшая, всего 95 Вт, поэтому точилка часто используется для дома. Скорость составляет 1600 оборотов в минуту, поэтому процесс работы не займет много времени. Работает устройство легко, поэтому сможет заточить даже карандаш.

Достоинства:

  • заточка проводится быстро;
  • качественная сборка.

Недостатки:

необходимо контролировать угол заточки.

Точилка не используется для особо прочных материалов.

Как склеить ленту для гриндера своими руками

Часто возникает вопрос – как сделать ленту нужной ширины и размеров, а главное, как склеивать ее элементы между собой, чтобы избежать брака и обрывов во время работы. Для тех, кто до сих пор не знает, рассказываем последовательность шагов:

  1. Первый этап: разрезаем ленту по необходимой нам ширине. Сворачиваем для удобства в моток. Измеряем планируемый кусок по длине. Отрезаем.
  2. Удаляем абразивный слой на расстоянии 2−3 см от краёв ленты с двух ее концов, приклеиваем заплатку из кусочка ткани, прижимаем её струбцами, ждём, когда клей застынет, и отрываем нашу «заплатку».
  3. Далее берём наждачную бумагу меньшей зернистости, обычно учитывают разницу на один пункт: если у основной ленты зернистость − 3, то наждачную бумагу берём номер 2. Приклеиваем её заподлицо к абразиву.
  4. Зачищаем аккуратно места стыков наждачной бумагой.

Теперь вы знаете, как сделать нервущуюся ленту для гриндера своими руками. Гарантия работы без сбоев – до полного стирания абразивного слоя.

Важно! Выбирая ленту для гриндера, важно правильно рассчитать диаметр шкива по оборотам мотора и требуемой скорости движения ленты. Слишком медленно бегущая лента будет рвать обрабатываемый материал,а слишком быстрая – сама сотрётся, толком ничего не обработав.

Изготовление ведущего ролика для ленты


Ленточный ролик — один из основных элементов конструкции Любой гриндер должен оснащаться специальным роликом для ленты. Без него конструкция не сможет полноценно функционировать. Сделать его самостоятельно можно из обычной древесины. Сердцевину ролика лучше укрепить. Для этого в нее устанавливается гайка на 14. Она будет без проблем накручиваться на вал привода.

Чтобы надежно прикрепить гайку, на ее шпицах придется сделать несколько маленьких надпилов. С их помощью она будет крепче держаться внутри древесины и не вылетит во время вращения.

Как сделать ролик без токарного станка

Некоторым кажется, что изготовить ролик без использования токарного станка очень сложно. Однако на самом деле в этом нет ничего трудного.

Сначала необходимо сделать в деревянном бруске округлое отверстие для дальнейшей установки гайки. Когда она будет размещена внутри, расстояние между ней и древесиной заполняется эпоксидным клеем. Он нужен, чтобы гайка прочнее сидела и не выскакивала.

В ближайшие 15-20 часов трогать ролик нельзя. Нужно дать время, чтобы клей внутри полностью застыл.

Выбор привода для самодельного станка

Очень важно правильно выбрать электродвигатель для оснащения своего шлифовального и точильного оборудования. Даже если вы собираете мини-станок, то двигатель для него должен иметь мощность 1,2–1,5 кВт

Желательно выбирать двигатель, который работает от электрической сети 220 В, потому что при использовании трехфазного устройства и его подключении через конденсатор, вы потеряете процентов 30 его номинальной мощности. Чтобы ваш точильный и шлифовальный станок был эффективным, необходимо подобрать для него электродвигатель с большим количеством оборотов. По чертежу самодельного ленточного гриндера видно, что электродвигатель для него необходимо выбирать с консольным типом крепления, предусматривающим его фиксацию в передней части корпуса.

Если вы потратите время и усилия для того, чтобы собрать такой мини-станок, то сможете работать на нем как в горизонтальной, так и в вертикальной плоскости.  Подобные конструктивные особенности самодельного ленточного гриндера позволяют использовать его для выполнения множества операций с деталями, изготовленными из металла и любых других материалов. Кроме этого, вы получите в свое распоряжение очень удобный точильный станок, который можно использовать для производства и заточки любых режущих инструментов.

Основные функции Гриндеров

Зачастую гриндер применяется для выполнения мелких заготовок в домашних условиях. Но основными его функциями являются:

  • формирование кромки ножей и прочих режущих предметов;
  • снятие слоев ржавчины и краски;
  • шлифовка труб;
  • выравнивание плоских поверхностей;
  • срезание заусениц и дефектов после неровной обрезки.

Самые простые станки предназначены только для обработки торцевых частей досок. Выглядит такой станок, как компактное устройство с небольшой станиной. Лента на валах устанавливается вертикально.

Ленточный гриндер с удобной станиной для заточки ножейИсточник beltgrinder.ru

Конструирование самодельного ленточного шлифовального станка


Устройство шлифовального станка.

Главные части станка следующие:

  • Мотор или двигатель с приводом, работающий на электричестве.
    Привод лучше устанавливать рядом с ведущим роликом главного диаметра.
  • Основание или станина.
    Часто фиксируется прямо на полу, иногда эта штука ездит на колесиках – это как вам удобнее и нужнее.
  • Два натяжных катка – ведущий и ведомый.
    Делать из металла или очень прочной древесины с тонким слоем прокладочной резины для предупреждения проскакивания ленты на роли или барабан.
  • Пружина и рычаг для системы натяжки ленты.
    Пружина прижимная, а рычаг крепится к основанию и ведомому катку.
  • Основание для размещения мотора с приводом.
  • Для ленты с абразивом нужно использовать бумагу или ткань.
    Ее ширина может быть самой разной – в диапазоне от 5-ти до 30-ти см. Уровень зернистости – от 80-ти.
  • Металлические трубы толщиной от 2-х мм и больше.
  • Металлические уголки в соответствии с размерами станка.
  • Специальная магнитная подставка для металлических деталей.
  • Направляющие типа рельсовых.

https://www.youtube.com/watch?v=GwylmVI7PG8


Схема устройства шлифовального станка.

Этапы работы:

  1. Делаем каркас основания или станины.
    – режем уголки по размерам станины;
    – свариваем каркас и уголки;
    – фиксируем внизу рамы плиту из ДСП для снижения вибрации при работе.
  2. Мастерим рабочую поверхность.
    – вырезаем по размеру стальной лист и привариваем его прямо к основанию;
    – привариваем рельсовые направляющие к верхней части каркаса;
    – делаем каретку из уголков с колесиками для передвижения по направляющим станины;
    – с обеих сторон рабочей поверхности монтируем и фиксируем опоры из подшипников;
    – фиксируем винт с ручкой на каретке;
  3. Фиксируем электрический двигатель систему подъема рабочей зоны.
  4. Закрепляем опоры передач.
  5. Устанавливаем ленту с абразивным покрытием.
    – отрезаем ленту с запасом в несколько сантиметров под углом в 45°;
    – склеиваем ее внахлест с промазкой клеем стороны со смытым водой абразивом;
    – сушим место склеивания феном;
  6. Готовимся к тестовому пуску станка.
    – обрабатываем все детали станка машинным маслом;
    – подводим электрическое питание;
    – делаем пробным запуск.

Чертежи ленточного гриндера. Полный комплект с размерами

В данной статье мы представляем Вам полный комплект чертежей со всеми габаритными размерами нашего ленточного гриндера под шлифовальную ленту длиной 915мм.

Данная модель гриндера предназначена для небольшой мастерской или для полупрофессионального использования Ленточно-шлифовальный станок монтируется на двигатели АИР 71B2 мощностью 0.75кВт/1.

1кВт, а так же на двигатели АИР 63B2  мощностью 0.35кВт/0.55кВт в исполнении с фланцем.

Состав комлекта ленточного гриндера Хозяин для самостоятельной сборки

Ведомость основного комплекта рабочих чертежей  ленточного гриндера MG-915 ХОЗЯИН.
Лист Наименование Примечание
1. Общие данные.
2. Рама ленточного гриндера.
3. Опорный механизм. Выдвижной ригель. Пластина стола выдвижная ленточного гриндера.
4. Опорный стол. Упорная пластина, уши ленточного гриндера
5. Шкив приводной ленточного гриндера.
6. Ролик прямой ленточного гриндера 2шт.
7. Ролик бочка ленточного гриндера.
8. Втулка качения ленточного гриндера.
9. Ось резьбовая ленточного гриндера 4 шт.
10. Сборочный вид 1.
11. Сборочный вид 2.
12. Сборочный вид 3.

Основные элементы ленточного гриндера (выдвижной ригель, основная рама и поворотный механизм) вырезаны из металла толщиной 10 мм.  Материал рамы и основных элементов гриндера советуем собирать из металла толщиной 10-12мм, для облегчения конструкции подойдет и алюминий аналогичной толщины.

Для этого Мы рекомендуем использовать лазерную или гидроабразивную резку, так же подойдет плазморез или фрезерные станок.

Чертеж рамы ленточного гриндера Хозяин

При отсутствии доступа к данному оборудованию и определенном опыте и упорстве, используя основные размеры на чертежах, можно собрать ленточный гриндер своими руками при помощи болгарки для резки металла и дрели для сверления отверстий. Самый простой способ перенести чертежи гриндера на заготовки – распечатать  в формате 1:1 и приклеить.

Чертеж ригеля и рамы ленточного гриндера Хозяин

Материал механизма натяжителя ленты для гриндера изготовлен из стали толщиной 8 мм. Для сборки данного узла потребуются метчики М6х1, отверстия диаметром 5.2 мм, на чертеже под резьбу 6х1. Трущиеся элементы рекомендуем смазать любой доступной технической смазкой. Для дальнейшей стабильной работы натяжителя ленты для гриндера рекомендуется проводить смазку регулярно.

Чертеж натяжителя ленточного гриндера Хозяин

Опорный столик и упорная площадка ленточного гриндера Хозяин изготавливаются из стали толщиной 6 мм с использование сварки и последующей шлифовкой швов. Так же Вам потребуется метчик М8х1.2, отверстия под эту резьбу обозначены диаметром 6.8 мм. В качестве упорного элемента гриндера, мы рекомендуем использовать керамогранитную плитку, она зарекомендовала себя лучше, чем высоколегированные стали или чугун, т.к. плотность и долговечность у неё выше.

Чертеж столика ленточного гриндера Хозяин

Токарные работы лучше всего доверить  опытному токарю, т.к. ролики и шкив ленточного гриндера являются деталями высокой точности, сложны в изготовлении и требуют использования токарного оборудования и различного вида резцов, а также ленточной пилы для нарезки заготовок. Это основной элемент стабильной работы, ровного хода ленты гриндера и безопасности работы Вашего станка. Все размеры и допуски роликов для гриндера указаны на нижеследующих чертежах.

Чертеж втулки натяжителя ленточного гриндера Хозяин

Для сборки  роликов гриндера Вам потребуются подшипники 6000RS 6шт., в случае неточной токарной обработки их рекомендую вклеивать на резьбовой герметик, это позволит им прослужить дольше и избежать неприятных ситуаций с развалившимися роликами. Мы на своих станках используем ЧПУ токарные работы, которые позволяют изготовить детали с точностью до .01 миллиметра.

Для лучшего понимания, сборки ленточного гриндера своими руками, ниже прикладываем сборочный чертежи и виды собранного гриндера.

Сборочные чертежи ленточного гриндера Хозяин

Сборочный чертеж ленточного гриндера (Вид 1)

Сборочный чертеж ленточного гриндера (вид 3)

Сборочный чертеж ленточного гриндера (вид 2)

Весь используемый крепеж для сборки ленточного гриндера своими руками,выкладываем в файле спецификация.

Спецификация крепежа к чертежу ленточного гриндера Хозяин

  • Спасибо, что дочитали данный материал, ссылку на чертежи ленточного гриндера “Хозяин” векторном формате для печати в хорошем качестве выкладываем отдельным файлом
  • Ленточный гриндер чертежи в формате dwg с размерами
  • Предложение, вопросы и пожелания присылайте нам на почту, будем рады обсудить или помочь с возникшими вопросами.
  • Звоните, пишите!

Самодельный гриндер – делаем ленточно-шлифовальный станок своими руками

Гриндер — станок ленточно-шлифовального типа, используемый для сухого шлифования изделий, выполненных из металла, различных сплавов, древесины, искусственного камня, пластика и других материалов.

Самодельный гриндер в сборе

Вопросом о том, как сделать ленточный гриндер своими руками, задаются многие домашние мастера, ведь с помощью такого оборудования можно выполнять разные технологические операции с изделиями, изготовленными из различных материалов. С помощью ленточного гриндера можно снимать заусеницы, устранять дефекты поверхностей, зачищать ржавчину, снимать облой, ликвидировать последствия плазменной и лазерной резки, зачищать сварные швы.

Самостоятельное изготовление гриндера

Казалось бы, что значительно проще приобрести фирменное оборудование и пользоваться им в своей мастерской не один год, чем изготавливать его своими руками. Однако не все могут позволить себе выложить за серийный станок от известного производителя приличную сумму. Тем более что самому сделать такой станок, который будет обладать требуемой функциональностью, совсем несложно.

Основные детали корпуса станка с размерами (нажмите, чтобы увеличить)

Для того чтобы стать обладателем самодельного ленточного гриндера, стоит предварительно набросать чертеж, а также запастись дрелью, болгаркой и электролобзиком. Некоторые детали для ленточного гриндера необходимо будет заказать у токаря, но с этим в наше время нет никаких проблем.

Лучше сразу сориентироваться на изготовление гриндера, который будет работать в вертикальной и горизонтальной плоскости: такое оборудование отличается высокой функциональностью и позволяет обрабатывать детали под требуемым углом.

Гриндер своими руками в домашних условиях – текстовые и видеоинструкции

А теперь рассмотрим пошаговые инструкции изготовления гриндера своими руками.

Из чего можно сделать привод для гриндера

Вопрос далеко не праздный. Ведь от того, насколько мощным будет мотор вашего инструмента зависит скорость и качество работ.

Самодельный гриндер с двигателем от стиральной машины

Как вариант можно использовать двигатель от старой стиральной машины. Такие модели могут быть собраны своими руками. В нашем случае мы соберём гриндер под стандартный размер ленты — 75 мм × 457 мм. Мощность у нас будет 180 Вт, 2750 об/мин. Итак, приступим.

Иллюстрация
Описание действия

Мы используем обычный коллекторный  двигатель от старой стиральной машины, магазинный доводчик для двери, а также специально выточенную заголовку на вал.

Накручиваем выточенную заранее заготовку на вал. Закрепляем ведущий ролик болтом, для этого есть специальное отверстие. В то время как мотор фиксируем на жёсткой подставке.

Замеряем ширину вала, чтобы подобрать ширину абразивной ленты. Длина у нас получилась 610 мм, ширина 45 мм.

Обрезаем лишнюю часть болта. На всякий случай, в болту делаем прорезь, на случай, если понадобится снять вал.

Чтобы снизить вибрацию, к станине крепим деревянную «подушку».

Теперь разбираемся с электрикой. Раскидываем провода: коричневый и красный – на стартер, на щётки – серые.

Проверяем положение вращающего вала лазером. Выравниваем положение нашего «доводчика»

Важно обеспечить ему правильную фиксацию на станине.

К ручке крепим на болт 10-ку, к ней крепим регулировочные гайки и сами ролики, устанавливаем подшипники. Их подбираем по ширине ленты.

Натягиваем положение ленты с помощью доводчика

И вот наш гриндер готов! Такой прибор вполне может справиться с заточкой ножей и мелкими шлифовальными работами.

Гриндер для дрели

Гриндер для дрели – это специальная насадка, которая позволит без труда обработать мелкие детали и выполнить простейшие работы.

Вариантов может быть масса

Кроме того, на основе дрели можно создать стационарную конструкцию. Такие инструменты практически не отличаются от профессиональных.

Стационарный гриндер из дрели на деревянной основе

Гриндер из болгарки своими руками

Такие гриндеры очень часто появляются в обиходе домашних мастеров, потому что болгарка сама по себе мини-станок для шлифования.

Такие конструкции часто используют для затирки сварочных швов, заточки мелких деталей

Рейтинг лучших точильных станков

Выбор точильных станков огромен. Рейтинг точил позволяет оценить достоинства и недостатки моделей, сделать правильный выбор.

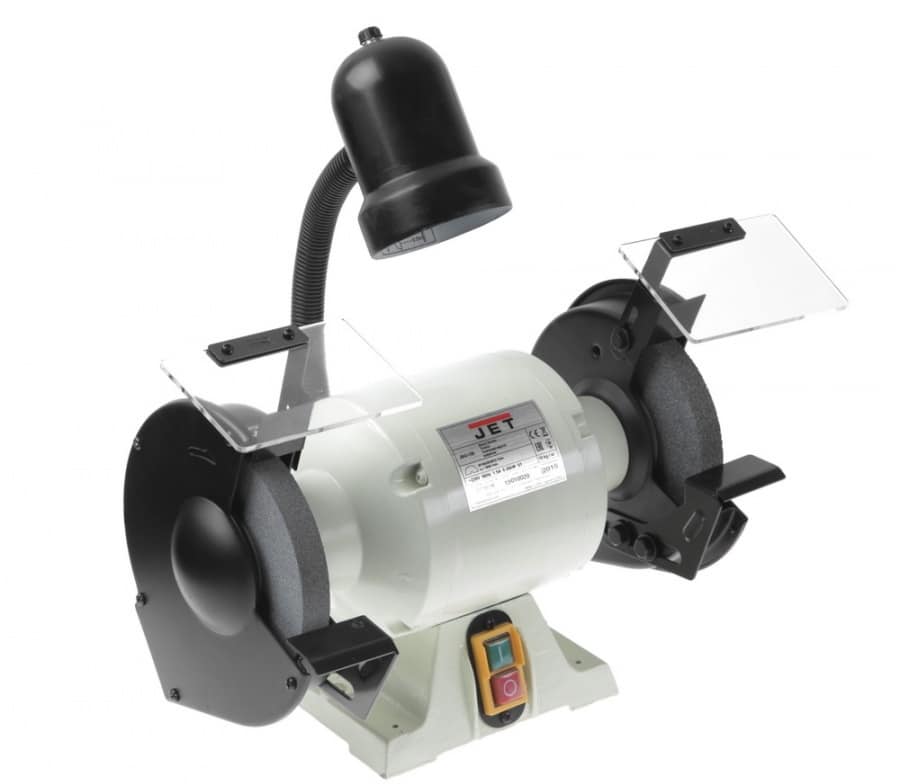

Jet JBG-150 577901M


Точильный станок Jet JBG-150 577901M Идеальный вариант для дачи. Мощностью устройства составляет 260 Вт, этого достаточно для затачивания твердой стали. Частота вращения составляет 2850 оборотов.

Изготовлен станок из качественного чугуна, поэтому после установки не люфтит. Дополнительно крепится к столешнице с помощью 4 саморезов. В комплектации поставляются 2 вида дисков для разного вида материала.

Достоинства:

  • двигатель мощный, легко справляется с разными видами металла;
  • крепится конструкция надежно;
  • простой способ управления станком.

Недостатки:

нет смены скоростей.

Точильный станок может использоваться как для заточки кухонных ножей, так и более крупных инструментов.

EG2511 Nordberg


EG2511 Nordberg имеет качественную защиту Nordberg — точило электрическое, которое в рейтинг лучших входит уже длительный период. Мощность устройства составляет 380 Вт, количество оборотов доходит до 2850 в минуту. В комплекте идёт 2 защитных стекла для безопасной работы. Защитные экраны могут регулироваться, зависимо от индивидуальных потребностей.

Достоинства:

  • низкий уровень шума;
  • мотор высокой мощности;
  • конструкция прочная.

Недостатки:

большой вес, который составляет 30 кг.

Износостойкие подшипники продлят длительность работы прибора.

Как выбрать ленточную шлифовальную машину

Давайте отметим основные критерии выбора шлифовальной машинки с лентой:

  1. Мощность. Бывает 600-1200 Вт и влияет на выносливость электроинструмента. При одинаковых условиях эксплуатации более мощные машинки прослужат дольше. Еще у них выше производительность.
  2. Скорость движения ленты. Показатель варьирует от 200 до 500 м/мин и тоже указывает на производительность. За один и тот же период машинка с большей скоростью обработает увеличенную площадь, чем аппарат с меньшими оборотами.
  3. Размер ленты. Измеряется длина и ширина. Параметры влияют на охватываемую площадь. Для просторных поверхностей выбирают большие ленты, а для шлифовки перил, стоек и других узких изделий используют более компактные ленты. Еще расходник должен быть распространен в продаже, иначе инструмент окажется бесполезным.
  4. Масса. Вес влияет на удобство манипуляций. Шлифовальные машины с лентой могут быть от 2.5 до 7 кг.
  5. Дополнительные функции. Наличие различных опций позволяет работать более эффективно. Регулировка скорости пригодится для обработки плотных и неплотных пород древесины. Плавный пуск снижает потребление энергии и устраняет рывок в начале процесса. Поддержание постоянных оборотов обеспечивает одинаковый результат на просторной поверхности, независимо от меняющегося усилия со стороны оператора. Наличие пылесборника упростит содержание рабочего места в чистоте.

Описание видов

Электроточило может выполнять различные функции. В зависимости от этого и различают несколько видов станка. Так, точило может быть бытовым, профессиональным и промышленными. От типа зависит и максимальная нагрузка, возможный объем работы. Рассмотрим особенности видов.

Бытовой

Предназначен для нечастого применения (заточка и шлифование домашнего инвентаря). Мощность редко превышает 500 Вт. Особенность двигателя в таких моделях позволяет работать без остановки всего 20 минут, потом следует дать станку остыть.

Профессиональный

В этих моделях более мощные двигатели, поэтому они могут работать в течение всего дня. Встроенный термодатчик позволяет отслеживать перегревы системы. Так, двигатель вовремя отключается автоматически, и станок не перегружается. Профессиональное точило более многофункциональное. Затачивать инструменты можно более качественно и безопасно.

Промышленный

Напольное электрическое точило предназначено для многочасовой и сложной работы. На таком тяжелом стационарном станке можно обрабатывать любые инструменты. Мощность двигателя может достигать 2 кВт.

Есть и другой способ классифицировать станки. Универсальные модели позволяют заточить разные инструменты. Специализированные могут быть предназначены только для ножниц и ножей, сверл, бензиновых пил и другого. Для дома обычно берут именно универсальные варианты.

Бытовой станок может быть маленьким и компактным. Мини-точило обычно предназначено для несложных задач, которые требуют всего пары минут. Так можно поддерживать ножи и ножницы в порядке. Специализированные станки бывают нескольких видов.

Угловые

Используются при мокрой шлифовке инструментов. Большой круг вращается медленнее, чем маленький. Диск опускается в ванночку с водой и уже мокрый контактирует с инструментом. Используется для того, чтобы подправить какие-либо ножи. Мокрая шлифовка происходит с уменьшенными трением и нагревом.

Комбинированные

В таких есть не только круг, но и лента. Так можно обрабатывать изделия из металла, дерева, а иногда и пластика. Для более деликатных материалов предназначена именно лента.

Граверы

Такой станок позволяет зачищать, шлифовать, затачивать и гравировать. Последнее возможно благодаря наличию борфрез на гибком валу. Стандартные два круга тоже есть. Обычно двигатели не очень мощные, устройства беспрерывно работают порядка получаса.

Существуют и другие специфические модели, однако они используются в производственных масштабах. Если необходимо купить инструмент в мастерскую, то можно взять специализированный, для качественного решения конкретной задачи. А вот для дома обычно берут именно универсальные точила.

Состав комлекта ленточного гриндера Хозяин для самостоятельной сборки

Ведомость основного комплекта рабочих чертежей ленточного гриндера MG-915 ХОЗЯИН.
Лист Наименование Примечание
1. Общие данные.
2. Рама ленточного гриндера.
3. Опорный механизм. Выдвижной ригель. Пластина стола выдвижная ленточного гриндера.
4. Опорный стол. Упорная пластина, уши ленточного гриндера
5. Шкив приводной ленточного гриндера.
6. Ролик прямой ленточного гриндера 2шт.
7. Ролик бочка ленточного гриндера.
8. Втулка качения ленточного гриндера.
9. Ось резьбовая ленточного гриндера 4 шт.
10. Сборочный вид 1.
11. Сборочный вид 2.
12. Сборочный вид 3.

Основные элементы ленточного гриндера (выдвижной ригель, основная рама и поворотный механизм) вырезаны из металла толщиной 10 мм. Материал рамы и основных элементов гриндера советуем собирать из металла толщиной 10-12мм, для облегчения конструкции подойдет и алюминий аналогичной толщины. Для этого Мы рекомендуем использовать лазерную или гидроабразивную резку, так же подойдет плазморез или фрезерные станок.

Диск или лента? И привод

Разновидностей шлифовальных станков в промышленности применяется едва ли не больше, чем токарных. Известный всем умельцам наждак – мотор с парой шлифовальных кругов (или одним кругом) – это тоже гриндер. Для себя в домашних условиях имеет смысл делать или дисковый торцевой (тарелочный), или ленточный гриндер. В первом абразив нанесен на вращающийся жесткий диск; во втором – на эластичную ленту, обегающую систему шкивов и роликов. Дисковый более подойдет для шлифовки простых деревянных деталей и грубой или средней чистоты – металлических. На ленточном гриндере возможно производить также точную и чистую доводку профилированных деталей сложной формы, в т.ч. крупногабаритных, см. далее.

Дисковый гриндер очень просто получается из того самого наждака или подходящего по мощности мотора, см. ниже. Нужно заказать переходник с вала электродвигателя под хвостовик тарельчатого шлифовального круга на металлической основе. Или под зажимной патрон, тогда на том же моторе можно будет соорудить мини токарный станок, см. рис.:

Самодельный дисковый гриндер

«Тарелка» подойдет изношенная: на обрез ее борта наклеивают диск из тонкого (4-6 мм) волокнистого пластика, а на него – абразив. Как сделать торцевой гриндер своими руками, см. след. ролик.

Видео: самодельный торцевой гриндер

Разница между дисковым и ленточным гриндером не только в возможностях использования. Если взять обычные домашние поделки, то для дискового гриндера хватит мощности привода в 250-300 Вт на валу. Для мелких деревянных деталей – и 150-170 Вт. Это мотор от старой стиральной машины, прямая (обычная) дрель или шуруповерт. А вот для ленточного гриндера понадобится движок от 450-500 Вт: трехфазный с батареями пусковых и рабочих конденсаторов. Если предполагается обрабатывать крупногабарит, то мощность мотора – от 1-1,2 кВт. Причем батареи конденсаторов для того и другого обойдутся ненамного дешевле самого движка.

Дрель или шуруповерт как привод гриндера удобны и тем, что позволяют оперативно менять скорость движения абразива (см. далее) штатным регулятором частоты вращения. Нужно только, во-первых, сделать для дрели держатель, жестко фиксирующий инструмент. Во-вторых, упругую переходную муфту с дрели на хвостовик диска, т.к. добиться их точной центровки без специального оборудования сложно, а биение сведет на нет точность обработки и может повредить инструмент-привод.

Чертежи держателя дрели для использования ее как привода домашнего металлорежущего станка даны слева на рис.:

Чертежи держателя дрели для привода гриндера (шлифовального станка)

Поскольку ударные и нерегулярные знакопеременные нагрузки на привод в гриндере на порядок ниже, чем, скажем, в токарном станке, держатель дрели для него возможно сделать из твердого дерева, фанеры, ДСП, МДФ, справа на рис. Диаметр крепежного (большого) отверстия – по шейке дрели. Дрель весьма желательно использовать без ударного механизма и со стальной обечайкой на шейке (под установку передней рукоятки).

Муфта

Для переходной муфты понадобится отрезок стального прута (не обязательно точеный) того же диаметра, что и хвостовик приводного вала гриндера, и отрезок армированного ПВХ шланга (садового поливного) с просветом таким, чтобы туго натягивался на прут и хвостовик. Длина «свободного» шланга (между торцами прута и хвостовика в нем) – 3-5 см. Длина выступающей части прута должна быть достаточна для надежного зажима в патроне дрели. После сборки муфты на месте шланг на хвостовике и пруте туго затягивается хомутами; можно проволочными. Такая муфта полностью парирует расцентровку привода и ведомого вала до 1-1,5 мм.

Диск или лента? И привод

Разновидностей шлифовальных станков в промышленности применяется едва ли не более, чем токарных. Именитый всем умельцам наждак – мотор с парой абразивных кругов (или одним кругом) – это тоже гриндер

. Для себя дома есть смысл делать или дисковый торцевой (тарелочный), илиленточный гриндер . В первом абразивный материал нанесён на крутящийся жесткий диск; в другом – на эластичную ленту, обегающую систему шкивов и роликов. Дисковый более подойдёт для шлифования примитивных деталей из дерева и грубой или средней чистоты – металлических. На ленточном гриндере возможно делать также точную и чистую доводку профилированных деталей криволинейной формы, в т.ч. больших, см. дальше.

Дисковый гриндер

весьма просто выходит из того самого наждака или подходящего по мощности мотора, см. ниже. Необходимо выбрать переходник с вала электрического двигателя под хвостовик тарельчатого круга для шлмфовки на основе из металла. Или под зажимной патрон, тогда на том же двигателе можно будет построить мини токарныйстанок , см. рис.:

Рукодельный дисковый гриндер

«Тарелка» подойдёт износившаяся: на обрез ее борта приклеивают диск из тонкого (4-6 мм) волокнистого пластика, а на него – абразивный материал. Как выполнить торцевой гриндер

собственными руками, см. отпечаток. ролик.

Видео: рукодельный торцевой гриндер

Разница между дисковым и ленточным гриндером не только в возможностях применения. Если взять традиционные домашние поделки, то для дискового гриндера хватит мощности привода в 250-300 Вт на валу. Для очень маленьких деталей из дерева – и 150-170 Вт. Это мотор от старой машины для стирки, прямая (простая) дрель или шуруповерт. А вот для ленточного гриндера потребуется движок от 450-500 Вт: трехфазный с батареями пусковых и рабочих конденсаторов. Если планируется обрабатывать крупногабарит, то мощность мотора – от 1-1,2 кВт. Причем батареи конденсаторов для того и прочего обходятся не очень много доступнее самого движка.

Дрель или шуруповерт как привод гриндера удобные и тем, что дают возможность быстро менять скорость движения абразивного материала (см. дальше) штатным регулятором скорости вращения. Необходимо лишь, самое первое, сделать для дрели держатель, жестко фиксирующий инструмент. Второе, упругую переходную муфту с дрели на хвостовик диска, т.к. достигнуть их точной центровки без особенного оборудования тяжело, а биение сведет на нет точность обработки и способна повредить инструмент-привод.

Чертежи держателя дрели для применения ее как привода домашнего металлорежущего станка даны слева на рис.:

Чертежи держателя дрели для привода гриндера (шлифовального станка)

Потому как ударные и нерегулярные знакопеременные нагрузки на привод в гриндере на много ниже, чем, скажем, в станке для токарных работ, держатель дрели для него можно сделать из твёрдого дерева, фанеры, Дсп, МДФ, с правой стороны на рис. Диаметр крепежного (большого) отверстия – по шейке дрели. Дрель очень лучше всего применять без ударного механизма и со стальной обечайкой на шейке (под установку передней рукояти).

Муфта

Для переходной муфты потребуется отрезок прута сделанного из стали (не обязательно точеный) того же диаметра, что и хвостовик приводного вала гриндера, и отрезок армированного ПВХ шланга (садового поливного) с просветом таким, чтобы туго натягивался на прут и хвостовик. Длина «свободного» шланга (между торцами прута и хвостовика в нем) – 3-5 см. Длина выступающей части прута обязана быть достаточна для хорошего зажима в патроне дрели. После сборки муфты на месте шланг на хвостовике и пруте туго затягивается хомутами; можно проволочными. Данная муфта полноценно парирует расцентровку привода и ведомого вала до 1-1,5 мм.
