Диагностика электрической части УШМ
Как было сказано выше, чаще всего УШМ отказывается работать по причине поломок электрической части агрегата. Для правильной диагностики электрических цепей инструмента мастера по ремонту электрооборудования пользуются специальным прибором — тестером.
Если вы нажали на кнопку запуска агрегата, и он не работает, то в 90% случаев причина поломки не настолько серьезная, чтобы вы не смогли отремонтировать болгарку своими руками.
Первым делом потребуется проверка электрического кабеля и вилки на его конце. Если она разборная, то раскрутите ее и проверьте надежность контактов. В противном случае, придется разобрать болгарку (снять кожух аппарата) и “прозвонить” кабель тестером, а также убедиться, что ток подходит к контактам кнопки “Пуск”. Если прибор покажет обрыв, то кабель следует заменить на новый.
Ситуация, когда ток поступает на кнопку, но дальше не проходит (при включенном положении), говорит о неисправности переключателя. Кнопку починить не получится. Ее необходимо заменить на новую, но прежде промаркируйте снимаемые контакты, чтобы в дальнейшем подсоединить их правильно. При неправильном подсоединении контактов может сгореть обмотка двигателя.
Если при проверке оказалось, что и кабель, и кнопка пуска исправны, но на щетки не поступает ток, то необходимо произвести зачистку контактных пластин щеткодержателей. В случае неэффективности данной процедуры рекомендуется замена щеток. Далее, если со щетками все нормально, и ток на них поступает, следует проверить ротор и статор на наличие замыканий и обрывов.
Проверка якоря электродвигателя
Ротор электромотора может иметь следующие неисправности: межвитковое замыкание и обрыв проводников на контактах ламелей. Проверить якорь болгарки можно мультиметром: прибор переводится в режим изменения сопротивления, выставляется значение 200 Ом, и с помощью щупов замеряется сопротивление между двумя соседними ламелями. Таким образом требуется проверить все пары ламелей. Если показатели сопротивления одинаковые, то обмотка ротора не имеет повреждений. Обнаружение во время “прозвона” других значений сопротивления, а также выявление обрыва цепи говорит о неисправности в этой катушке. В таком случае потребуется ремонт якоря болгарки.
Если у вас нет измерительного прибора, то проверить ротор можно, использовав для этих целей лампочку на 12 В и аккумулятор. Мощность должна быть в пределах 30-40 Вт. Проверка делается следующим образом: подайте напряжение 12 В от аккумулятора на вилку угловой шлифмашины, в разрыв одного провода подключите лампочку, начинайте вращать шпиндель УШМ. При исправной обмотке лампочка будет гореть ровно, без миганий. При межвитковом замыкании степень накала спирали лампочки будет меняться. В таком случае ремонт якоря болгарки своими руками будет затруднителен, поскольку схема намотки якоря достаточно сложная, да и сам процесс требует специального оборудования и знаний. Поэтому данную операцию рекомендуется доверить специалистам. Но лучшим выходом из ситуации будет замена якоря на болгарке новым.
Если лампочка не загорается при тестировании ротора, это свидетельствует о наличии обрыва в статоре или замыкания в его обмотках, а также о проблемах с электрощетками.
Проверка статора электродвигателя
Чтобы проверить статор болгарки, используют, как и в предыдущем случае, мультиметр. Значения нужно выставить на 20-200 Ом и сделать следующее. Прикоснитесь одним щупом к контакту обмотки статора, а вторым – к корпусу детали. Если прибор показывает сопротивление, это значит, что произошел пробой на корпус. Прикоснитесь щупами к контактам одной обмотки, а затем к контактам другой. Если сопротивление одинаковое, значит катушки исправны. Если на одной обмотке прибор показывает обрыв цепи, значит, потребуется перемотка статора или замена детали на новую.
Перемотать статор в домашних условиях, не имея специальных знаний, навыков и оборудования, будет проблематично. Лучше обратиться к специалистам, профессионально занимающимся перемотками двигателей.
https://youtube.com/watch?v=yHZK5KqkJ7Q

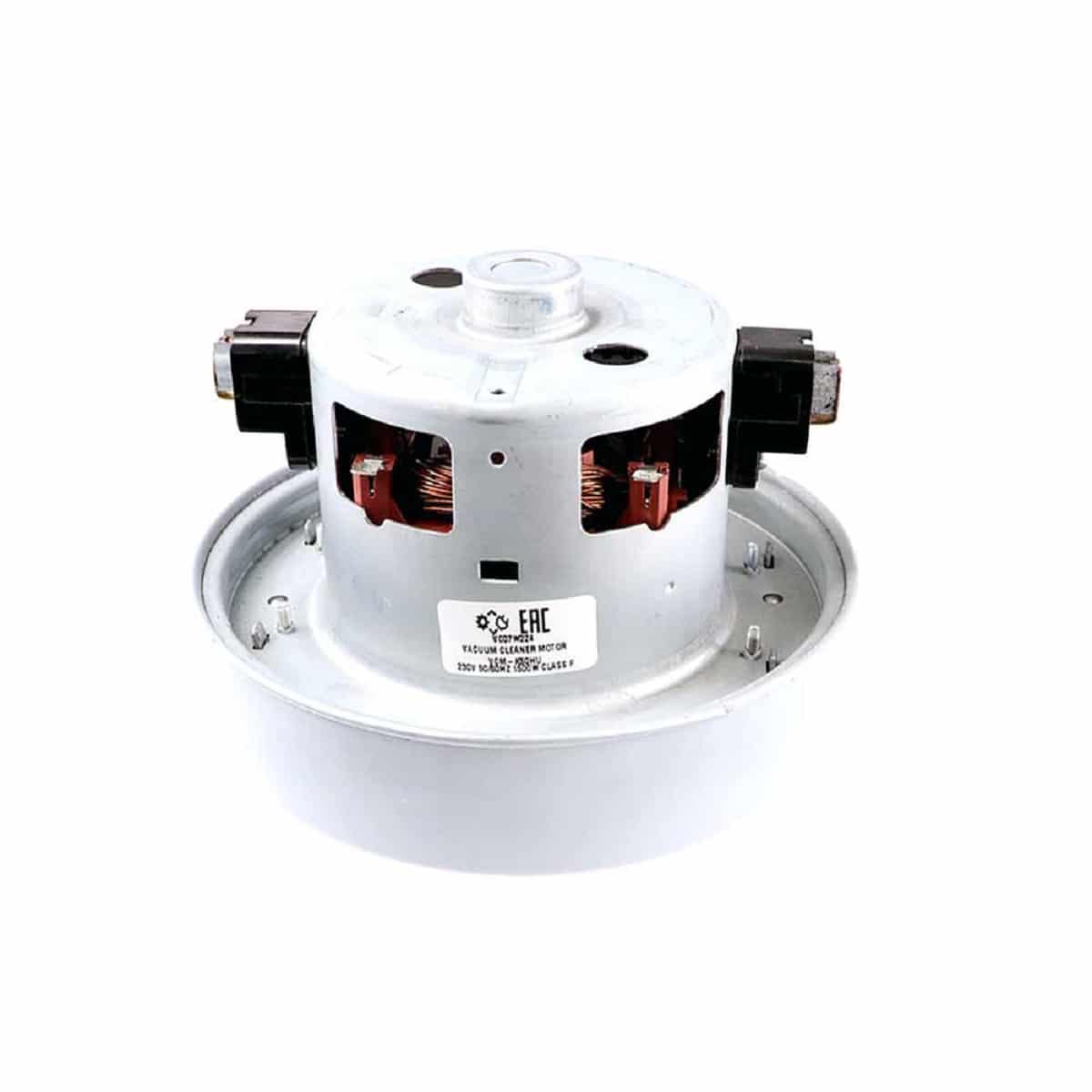

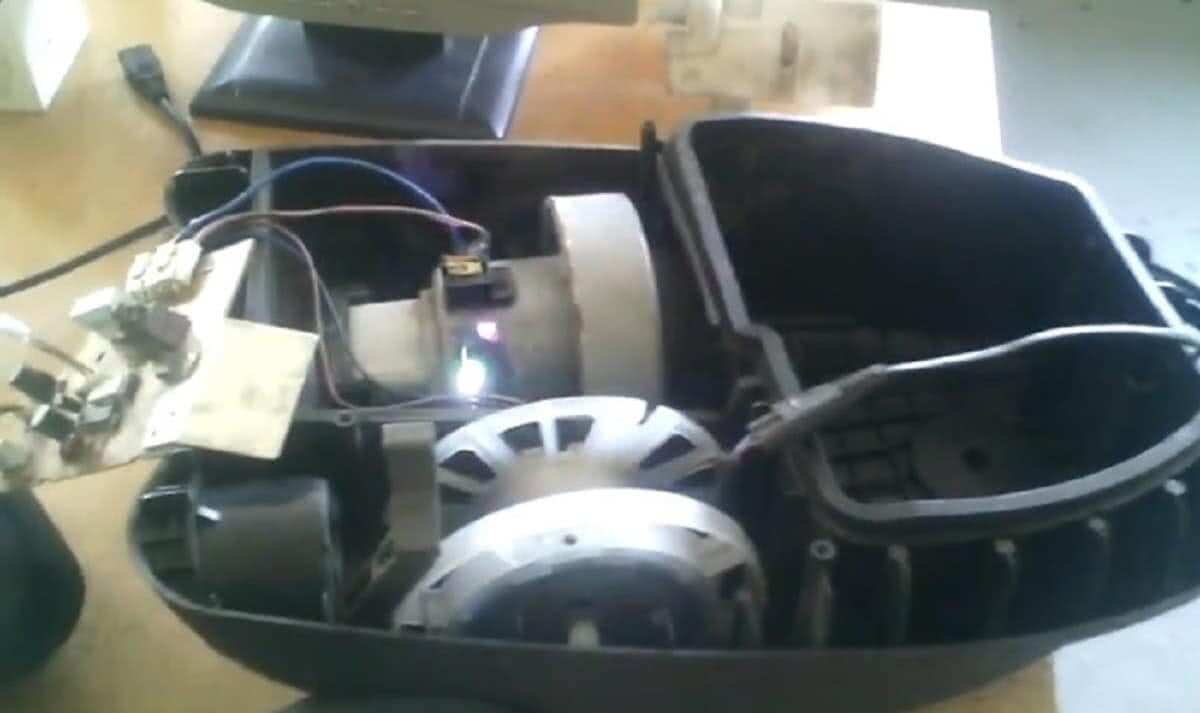

Сильно искрят щетки электродвигателя пылесоса
Сильное искрение может привести к разным неисправностям:
- снижается мощность пылесоса;
- перегревается электродвигатель;
- всасывание то снижается, то увеличивается.
Нормально ли это, принцип работы двигателя
Если прямоугольную рамку, по которой протекает электрический ток и которая в конструкции имеет ось вращения, поместить между полюсами электромагнита, то она начнет вращаться. Это физический закон. При этом направление вращения зависит от направления движения тока.
Последний подается на устройство через контакты в виде полуколец, которые прикреплены к рамке. Но перед ними установлены щетки, являющиеся проводниками электричества. Они же называются подпружиненными скользящими контактами.
В электродвигателях рамок не одна, а множество. Соответственно и большое количество полуколец. Это обеспечивает непрерывное вращение якоря, который и состоит из рамок.
Полукольца изготовлены из меди и собираются в коллектор, поэтому этот тип моторов так и называют – коллекторными. Щетки изготовлены из графита – материала не самого прочного, который со временем исстирается.
Внимание! Коллекторные двигатели имеют небольшой вес и размеры, но большую скорость вращения. Поэтому именно их устанавливают во многие виды бытовой техники
И в пылесосы, в том числе.
Что делать при износе
Следует убедиться в том, что искры летят именно из щёточного узла. Для этого нужно осмотреть корпус болгарки. На некоторых моделях щётки устанавливаются снаружи, тогда для их замены разбирать корпус не придется. На подобных УШМ есть круглые пластиковые заглушки с резьбой.
Чтобы их выкрутить, потребуется большая шлицевая отвертка, рабочую сторону которой размещают в пазу заглушки. Пробки аккуратно выкручивают против часовой стрелки. Затем извлекают щётки с пружинами. Новые детали покупают в строительных или электротоварах.
Поскольку исходную длину щёток будет установить трудно, нужно ориентироваться на:
Если наименование модели УШМ установить невозможно, то лучше взять болгарку с собой и подбирать щётки в магазине.
Но для замены угольно-графитовых пятаков на иных моделях отрезных машинок придётся вскрывать корпус. Для этого следует открутить шурупы, которые могут быть расположены с торца – возле сетевого кабеля или на боковых накладках и плоскостях рукоятки.
Пластиковые защитные элементы либо снимаются вниз – через шнур, либо разводятся в стороны.
Мнение эксперта
Торсунов Павел Максимович
При разборке корпуса нужно соблюдать аккуратность: часто на пластмассовых элементах ручки крепится кнопка включения. Если потянуть слишком резко, то можно вырвать провода.
Щётки на таких моделях болгарок спрятаны в кронштейне на коллекторе. Для демонтажа угольных пятаков придется отогнуть латунные пластинки или нажать на них и чуть повернуть. Способ снятия зависит от модели.
Многие производители кладут запасной комплект угольных щёток в упаковочную коробку.
Как понять что нужно менять щетки
Многие меняют щетки только после того, как обнаруживают сильное искрение инструмента, а также появление запаха гари. Многих мастеров не останавливают даже эти признаки, и они продолжают эксплуатировать инструмент, пока он не перестанет включаться. Когда же необходимо менять угольные щетки, чтобы не навредить устройству электроинструмента. Для этого имеются следующие признаки:
- Сильное искрение — если появляются признаки сильного искрения, то необходимо разобрать инструмент, и произвести осмотр расходных элементов. Искрение — это первый признак того, что расходные элементы предстоит заменить
- Появление запаха гари — если при работе инструментом слышен запах нагара, то рекомендуется разобрать болгарку и произвести замену графитовых щеток
- При износе основной части свыше 30%-40%. Однако определить начальную их длину практически невозможно, если только не измерить ее перед установкой элементов
- При появлении таких признаков, как дергание и «рычание» электроинструмента
Еще подлежат устройства замене, если они имеют неравномерный износ, а также не соответствуют качеству.
Это интересно! На домашнюю болгарку не рекомендуется покупать омедненные щетки, так как они быстро выведут из строя коллектор якоря за счет большого содержания меди в составе. Омедненные элементы можно использовать на болгарках, которые имеют специальное покрытие на коллекторных пластинах.
Материалы для изготовления
Для изготовления щеток используются разные материалы, но чаще всего применяется уголь или графит. Менее распространены угольно-графитовые, медно-угольные, омедненные.
Графитовые щетки для болгарки прекрасно подходят, так как имеют высокий коэффициент токопроводимости и, как правило, обладают хорошим коммутируемым свойством. Некоторые типы такой запчасти могут автоматически отходить от ротора в случае перегрузки и не повреждаться, что достигается благодаря керамическому наконечнику пружины, который встраивается в тело пружины детали.
Керамический наконечник не проводит ток и при износе щетки высвобождается, в результате чего пружина выталкивает соединитель. Угольные щетки для болгарки отличаются большей износостойкостью. Даже в инструментах с реверсом таких как дрель и шуруповерт служат долго и сохраняют мощность в реверсном режиме
Особое внимание нужно уделять деталям с дополнительным контактом. Производителем такого инструмента гарантируется бесперебойная работа только при замене щеток на оригинальные
Болгарка как устроен инструмент
Многие работают болгаркой несколько лет подряд, но даже и не представляют, как устроен инструмент и за счет чего он работает. Чтобы разобраться в этом, нужно рассмотреть конструкцию болгарки и ее составные части. К таковым частям относятся:
- Электродвигатель — основная приводная часть агрегата, без которой работа устройства просто невозможна
- Редукторный узел — состоит из двух косозубых шестерней, за счет которых происходит передача вращающего момента с вала двигателя на шпиндель агрегата
- Кнопка включения — устройство, в котором происходит замыкание контактов, и происходит подача тока на электродвигатель
- Шпиндель — деталь для закрепления насадок в устройстве
- Провод питания — подключается к розетке для подачи напряжения
Это основные детали агрегата, но есть и дополнительные, к которым относятся подшипники скольжения, ручка для удерживания инструмента при его работе, а также регуляторы и прочие устройства. Зная конструкцию устройства, произвести ремонт болгарки своими руками не будет трудно даже новичку.
Знать конструкцию инструмента нужно для того, чтобы выявить неисправность, когда сломалась болгарка, и устранить ее своими руками. Любая поломка может быть с легкостью устранена, если уметь их правильно выявлять.
Поломки болгарок бывают двух видов:
- Ремонтируемые
- Не ремонтируемые
К ремонтируемым поломкам болгарок относится окисление контактов, передавливание провода или спадание клемм, посредством чего теряется контакт. К неремонтируемым поломкам относятся все остальные виды неисправностей, которые нельзя устранить, и требуется только менять деталь или часть механизма.По конструкции рассматриваемый электроинструмент можно разделить на следующие части:
- Электрическая часть — к ней относится электродвигатель (состоит из якоря и ротора), кнопка, щетки, регулятор оборотов и кабель питания
- Механическая часть — состоит из таких деталей, как редуктор, подшипники, шпиндель и кулер охлаждения
- Корпус — это основная часть, в которой собраны все составляющие элементы
Отремонтировать болгарку без ее разборки можно только в одном случае, если причиной неисправности является кабель питания. Чтобы отремонтировать другие части болгарки, понадобится разобрать корпус, который состоит из двух пластиковых частей, и приступить к диагностике дефектов.
Как заменить самостоятельно
Что может быть проще, чем замена щеток на болгарке. Однако и здесь имеются некоторые нюансы, которые следует учитывать, чтобы не испортить электроинструмент. Для начала нужно правильно выбрать расходные элементы. При выборе следует опираться на модель болгарки или же снять установленные щетки, и снять их размеры. По этим размерам купить новые элементы. О том, сколько стоят такие устройства, не имеет смысла говорить, так как это сущие пустяки.
После того, как расходные элементы приобретены, выполняется замена щеток. При этом для начала необходимо посмотреть на модель болгарки. Некоторые производители оснащают свои электроинструменты специальными шахтами для быстрой замены щеток. Они представляют собой пластиковый колпачок, который закручивается и выкручивается при помощи отвертки.
Если это болгарка, которая не имеет специальной шахты для быстрой замены щеток, тогда понадобится разобрать корпус, чтобы добраться до расходных элементов. Когда получен доступ для замены расходных элементов, дальнейшие действия выполняются в следующей последовательности:
- Получив доступ к щеткодержателю, необходимо отсоединить от него контактный провод
- Отсоединить контактный провод, который также подключен к щеткодержателю
- Извлечь стертый элемент
- Очистить место, куда устанавливается щетка, так как она должна перемещаться свободно и без заеданий
- Установить новую деталь в порядке обратном снятию
- Перед установкой щеткодержателя на место, необходимо осмотреть коллектор. Если имеются признаки нагара, то их следует устранить
- Аналогичным образом произвести процедуру по замене с другой стороны
Зная, как поменять щетки на болгарке, следует немедленно произвести их замену. Чем сильнее искрят устройства на электроинструменте, тем скорее их необходимо заменить. При замене нужно также учитывать, что менять необходимо устройства парно, но не по одному.
Подводя итог о проделанной работе, стоит отметить, что причин искрения щеток на болгарке много, и в каждом конкретном случае нужно искать свою поломку. Если не удается определить причины искрения, то инструмент необходимо показать специалисту, который выявит поломку и устранит ее. Это лучше, чем продолжать работать неисправным инструментом, который в любой момент может сгореть или замкнуть. Только при правильном подходе к ремонту и обслуживанию электроинструмента, можно добиться его продолжительной эксплуатации.
Замена якоря самостоятельно в домашних условиях
Практика показывает, что если решено заменить якорь болгарки, то менять его лучше всего вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.
Для замены потребуются:
- Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с другими моделями — недопустима.
- Отвёртки, гаечные ключи.
- Мягкая щётка и ветошь для протирки механизма.
Как снять якорь
Замена якоря начинается с разборки болгарки. Выполняются следующие шаги:
- Отвёрткой выкручиваются щёточные узлы с двух сторон. Извлекаются щётки.
- Выкручиваются 4 винта, крепящие корпус редуктора.
- Аккуратно вскрывается и снимается крышка редуктора для получения доступа внутрь шестерёночного механизма.
- Снимается стопорное кольцо, фиксирующее малую шестерню на якоре.
- Освобождается от крепления фиксатор якоря, извлекается якорь вместе с малой шестернёй и подшипником.
- Шестерня, подшипник и диск фиксации якоря снимаются, протираются ветошью.Подшипник снимается специальным съёмником.
Видео: замена подшипников на болгарке
https://youtube.com/watch?v=XepDkK8rrig
Как поставить якорь на место
Чтобы установить на место новый якорь болгарки следует взять новую деталь, после чего собрать инструмент в обратном порядке. Последователь действий следующая:
- На вал якоря устанавливается диск фиксации.
- Методом напрессовки устанавливается подшипник.
- Насаживается малая шестерня и фиксируется стопорным кольцом.
- Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
- Закручиваются болты крепления редуктора.
- Якорь с редуктором вставляется в корпус болгарки и фиксируется.
- Щётки осаждаются на свои места, закрываются крышками.
После выполнения указанных действий болгарка готова к работе. Замена якоря произведена.
Видео: как проверить болгарку
https://youtube.com/watch?v=Whk3BdHPrQU
Древняя суфийская мудрость гласит: «Умён тот человек, который способен выйти с достоинством из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.» Соблюдая правила эксплуатации бытовой техники, не допуская перегрева мотора, можно избежать поломок и неурядиц в работе болгарки. Содержание и хранение инструмента в чистоте и сухости предотвратит его механизмы от загрязнения и окисления токонесущих элементов. Своевременное техническое обслуживание инструмента гарантированно избавит от неприятных сюрпризов во время работы.
Устраняем загрязнение
Поверхность коллектора в точке контакта с щетками должна быть чистой. Пагубное влияние на контакт может оказать угольная или металлическая пыль, образующаяся при трении щеток об кольца или коллектор. Загрязнение последнего вызывает искрение, от которого и образуется нагар. Самостоятельный ремонт пылесоса в данном случае предполагает обычную чистку. Если поверхность имеет следы загрязнения, необходимо избавиться от них с помощью мелкой шкурки, а затем обезжирить, протерев спиртом или бензином
Также следует обратить внимание на пространство между контактами на роторе. Если они забиты грязью или графитовой пылью, их тоже следует очистить и обезжирить
Причины почему искрят щетки
Очень часто можно заметить, как искрят щетки на болгарке. Обнаруживаются признаки искрения через вентиляционные отверстия в корпусе электроинструмента. Мастера интересуются, почему искрят щетки на болгарке, даже после их непосредственной замены. Причин для этого множество, и чтобы разобраться в этом, необходимо иметь представление об устройстве электроинструмента. Если знать, как устроена углошлифовальная машинка внутри, то понять, почему сильно искрят щетки, не составит большого труда.
Причинами сильного искрения щеток на болгарках являются следующие факторы:
- Неисправности обмотки якоря. Если возникает нарушение изоляции обмотки якоря, то в итоге это способствует развитию межвиткового замыкания, а также замыканию на сердечник. Кроме того, может произойти обрыв обмотки, что в итоге станет причиной повышения нагрузки. Характерным признаком неисправности обмотки якоря является снижение оборотов, увеличение шума и падение мощности
- Щетки плохо прижимаются к коллектору. За прижим основной части отвечает пружинка, которая со временем эксплуатации теряет свои изначальные пружинящие свойства
- Обмотка ротора оборвалась от медной пластины коллектора — такое явление встречается крайне редко, однако при перегрузке электроинструмента, вполне может возникнуть
- Нарушается центрирование якоря электромотора, что в итоге способствует сильному искрению щетки на болгарке
- Нарушена форма коллектора. Коллектор, состоящий из медных ламелей, имеет цилиндрическую форму, которая может быть нарушена при перемотке ротора. При малейшей деформации формы коллектора, будет возникать искрение щеток
- Нарушение изоляции между ламелями коллектора. Каждая пластина коллектора изолирована между собой, а при нарушении миканитового изоляционного слоя, происходит возникновение искрения. Изоляция между пластинами может быть нарушена также по причине оседания графитового слоя в пазах
- При износе подшипников якоря. Если подшипники неисправны, то возникает биение вращающегося якоря, и как следствие, возникают признаки искрения
- Искривление вала ротора. Согнуть его трудно, но если это происходит, то двигатель начинает работать с нагрузкой. Чтобы инструмент не вышел из строя, рекомендуется заменить ротор
- При неправильном припаивании концов обмоток якоря к медным пластинам коллектора. Такие ошибки не допускаются на заводе, однако их может допустить обмотчик, который перематывает якорь электроинструмента
- Не подходящий состав графитовых щеток. Рассматриваемые детали изготавливают из угля и графита, добавляя при этом разные виды примесей. Делается это неспроста, а для того, чтобы использовать щетки в зависимости от напряжения и частоты вращения вала. Графит бывает мягким и жестким. Чем ниже напряжение питания, тем мягче выбирается марка графита. Для высоковольтных электроинструментов необходимо брать жесткие щетки, которые в составе не имеют меди
- Деформация ламелей по причине их нагрева. Если болгарка испытывает чрезмерные нагрузки, то может произойти деформация одной или нескольких ламелей коллектора. Пластины приподнимаются относительно остальных, в результате чего нарушается контакт. Такая неисправность вызывает сильное искрение щеток при работе электроинструмента
- Плохой контакт в месте подключения щетки. Если клемма неплотно соединяется с устройством, то итог такого нарушения контакта может проявляться в виде чрезмерного искрения
- Наличие нагара на медных пластинах — периодически или регулярно рекомендуется выполнять очистку поверхности медных ламелей от нагара. Нагар обычно проявляется по причине износа щеток, поэтому при обнаружении почернений на поверхности коллектора, его следует протереть спиртом
Часто мастера после того, как поменяют щетки на болгарке, наблюдают явление чрезмерного искрения. Опираясь на вышеописанные факторы, можно выявить причину, и устранить ее до того, как инструмент выйдет из строя. Рассматриваемые элементы стоят недорого, однако по причине их неправильного выбора и применения, может сломаться электроинструмент. Чтобы узнать, какая неисправность является причиной сильного искрения, понадобится разобрать электроинструмент, и произвести его осмотр, а также прозвонить обмотку ротора.
Неправильный угол наклона щеток и износ подшипников
В идеале скользящие контакты должны быть расположены прямо на одной линии по обе стороны от оси вращающегося коллектора. При длительной эксплуатации они могут сместиться, заняв перекошенное положение из-за ослабленного или деформированного крепления, а также вследствие вращения ротора с биениями из-за плохого состояния подшипников.
Щетки, держатели и крепления с механическими повреждениями, со следами коррозии, а также изношенные подшипники подлежат замене. На схематическом рисунке ниже показан коллекторный узел с правильно установленными щетками. Для эксплуатируемой модели техники также можно найти видео в интернете, показывающее весь ремонтный процесс с электродвигателем.
Причины почему искрят щетки
Очень часто можно заметить, как искрят щетки на болгарке. Обнаруживаются признаки искрения через вентиляционные отверстия в корпусе электроинструмента. Мастера интересуются, почему искрят щетки на болгарке, даже после их непосредственной замены. Причин для этого множество, и чтобы разобраться в этом, необходимо иметь представление об устройстве электроинструмента. Если знать, как устроена углошлифовальная машинка внутри, то понять, почему сильно искрят щетки, не составит большого труда.
https://youtube.com/watch?v=W-k9JyxuWik%3F
Причинами сильного искрения щеток на болгарках являются следующие факторы:
- Неисправности обмотки якоря. Если возникает нарушение изоляции обмотки якоря, то в итоге это способствует развитию межвиткового замыкания, а также замыканию на сердечник. Кроме того, может произойти обрыв обмотки, что в итоге станет причиной повышения нагрузки. Характерным признаком неисправности обмотки якоря является снижение оборотов, увеличение шума и падение мощности
- Щетки плохо прижимаются к коллектору. За прижим основной части отвечает пружинка, которая со временем эксплуатации теряет свои изначальные пружинящие свойства
- Обмотка ротора оборвалась от медной пластины коллектора — такое явление встречается крайне редко, однако при перегрузке электроинструмента, вполне может возникнуть
- Нарушается центрирование якоря электромотора, что в итоге способствует сильному искрению щетки на болгарке
- Нарушена форма коллектора. Коллектор, состоящий из медных ламелей, имеет цилиндрическую форму, которая может быть нарушена при перемотке ротора. При малейшей деформации формы коллектора, будет возникать искрение щеток
- Нарушение изоляции между ламелями коллектора. Каждая пластина коллектора изолирована между собой, а при нарушении миканитового изоляционного слоя, происходит возникновение искрения. Изоляция между пластинами может быть нарушена также по причине оседания графитового слоя в пазах
- При износе подшипников якоря. Если подшипники неисправны, то возникает биение вращающегося якоря, и как следствие, возникают признаки искрения
- Искривление вала ротора. Согнуть его трудно, но если это происходит, то двигатель начинает работать с нагрузкой. Чтобы инструмент не вышел из строя, рекомендуется заменить ротор
- При неправильном припаивании концов обмоток якоря к медным пластинам коллектора. Такие ошибки не допускаются на заводе, однако их может допустить обмотчик, который перематывает якорь электроинструмента
- Не подходящий состав графитовых щеток. Рассматриваемые детали изготавливают из угля и графита, добавляя при этом разные виды примесей. Делается это неспроста, а для того, чтобы использовать щетки в зависимости от напряжения и частоты вращения вала. Графит бывает мягким и жестким. Чем ниже напряжение питания, тем мягче выбирается марка графита. Для высоковольтных электроинструментов необходимо брать жесткие щетки, которые в составе не имеют меди
- Деформация ламелей по причине их нагрева. Если болгарка испытывает чрезмерные нагрузки, то может произойти деформация одной или нескольких ламелей коллектора. Пластины приподнимаются относительно остальных, в результате чего нарушается контакт. Такая неисправность вызывает сильное искрение щеток при работе электроинструмента
- Плохой контакт в месте подключения щетки. Если клемма неплотно соединяется с устройством, то итог такого нарушения контакта может проявляться в виде чрезмерного искрения
- Наличие нагара на медных пластинах — периодически или регулярно рекомендуется выполнять очистку поверхности медных ламелей от нагара. Нагар обычно проявляется по причине износа щеток, поэтому при обнаружении почернений на поверхности коллектора, его следует протереть спиртом
Часто мастера после того, как поменяют щетки на болгарке, наблюдают явление чрезмерного искрения. Опираясь на вышеописанные факторы, можно выявить причину, и устранить ее до того, как инструмент выйдет из строя. Рассматриваемые элементы стоят недорого, однако по причине их неправильного выбора и применения, может сломаться электроинструмент. Чтобы узнать, какая неисправность является причиной сильного искрения, понадобится разобрать электроинструмент, и произвести его осмотр, а также прозвонить обмотку ротора.
https://youtube.com/watch?v=JhnK8Mi2syY%3F
Механические поломки и их устранение
К механическим поломкам УШМ, можно отнести следующие.
- Износ подшипников якоря двигателя. Обычно при износе подшипников вы можете ощутить сильную вибрацию во время работы аппарата. К тому же, может быть слышен скрежет и другие шумы. Рано или поздно, подшипник все же разрушится, а высыпавшиеся шарики попадут на шестерни редуктора. Если это произойдет, то кроме подшипника, придется менять и шестерни. Конечно же, лучше не дожидаться данной неприятности, а при первых признаках неисправности подшипника заменить его. Как добраться до этой части угловой шлифмашины, было рассказано выше.
- Износ шарикоподшипника или подшипника скольжения редуктора. Как и в предыдущем случае, при включении аппарата будет ощущаться вибрация и слышаться шум, несвойственный нормальной работе УШМ. Чтобы предупредить дальнейшую поломку редуктора, необходимо заменить неисправную деталь.
- Износ шестерен редуктора. Шестерни быстро изнашиваются из-за недостаточной смазки. По этой же причине и греется редуктор. Необходимо следить за состоянием смазки внутри редуктора и при необходимости менять ее. Как разобрать редуктор, было описано выше. Смазку нужно использовать специально разработанную для редукторов УШМ, и купить ее можно в точках, где продается данный инструмент. Если по какой-либо причине сломались зубья хотя бы одной шестерни, то менять нужно весь комплект шестеренок (пару).
К механическим неисправностям можно отнести и поломку фиксатора вала. Для того, чтобы заменить фиксатор, потребуется разборка редуктора и снятие большой шестерни.
https://youtube.com/watch?v=Q-voJ7ISX-E
Внешний осмотр
Обнаружить неисправность можно при неравномерном нагреве корпуса инструмента. Касаясь рукой, вы ощущаете перепад температуры в разных местах корпуса. В этом случае инструмент необходимо разобрать и проверить его тестером и другими способами.
При возникновении замыкания витков статора и поиска неисправностей, в первую очередь проводим осмотр витков и выводов. Как правило, при замыкании увеличивается сила тока, проходящая по обмоткам, и возникает их перегрев.
Возникает большее замыкание витков в обмотках статора и повреждается слой изоляции. Поэтому начинаем определение неисправностей проведением визуального осмотра. Если прожогов и поврежденной изоляции не обнаружено, то переходим к выполнению следующего этапа.
Возможно причина поломки в неисправности регулятора напряжения, возникающая при увеличении токов возбуждения. Для обнаружения проблемы проверяются щетки, они должны быть сточены равномерно и не иметь сколов и повреждений. Затем следует выполнить проверку с помощью лампочки и 2 аккумуляторов.
Электрические неисправности
К наиболее частой и легко устраняемой проблеме относится износ щеток.
Рис.1 Щетки
При нормальной работе болгарки внутри корпуса должно наблюдаться небольшое ровное искрение. Если же искрение сильное, или его совсем не наблюдается, то это зачастую свидетельствует о том, что щетки пора заменить.
У некоторых моделей для замены щеток достаточно выкрутить две крышки на корпусе, но чаще встречаются модели, у которых для замены щеток приходится разбирать корпус. Если вы не смогли найти родные щетки для вашей модели, то можно взять похожие от другой модели — главное чтобы они по размеру были такие же или чуть больше. С помощью напильника их можно легко подогнать под нужный размер.
Еще одной часто встречающейся проблемой является банальный обрыв питающего кабеля на входе. Эта неисправность легко находится при помощи мультиметра. Если мультиметра нет под рукой, то можно воспользоваться индикаторной отверткой.
Также из-за перегрева или попадания пыли внутрь корпуса нередко возникают проблемы с самим электродвигателем болгарки, чаще всего это обрыв или короткозамкнутые витки в обмотках якоря или статора, а также прогорание ламелей на коллекторе.
Рис.2 Якорь болгарки
Основными симптомами неисправности являются характерный запах гари, нагрев корпуса, сильное искрение на коллекторе. Зачастую достаточно внешнего осмотра, наличие потемнения на обмотках, прогара или отслоения пластин на коллекторе явно свидетельствует, что статор или якорь неисправны. Если же внешний осмотр ничего не выявил, придется воспользоваться мультиметром.
Перключаем мультиметр в режим сопротивления 200 Ом, проверяем сопротивление двух соседних ламелей и так по кругу проверяем все ламели. Сопротивление на всех ламелях должно быть примерно одинаково.
Рис.3 Проверка якоря
Также проверяем сопротивление между ламелями и корпусом якоря. Прибор должен показывать бесконечное сопротивление.
Проверка статорных обмоток производится похожим образом, только в этом случае проверяем между собой все выводы статорных обмоток, а также между выводами обмоток и корпусом статора.
Межвитковое замыкание якоря или статора мультиметром определить не удастся, в этом случае необходим специальный прибор.
Еще из проблем, связанных с электрической частью стоит отметить неисправность пусковой кнопки. Из-за попадания и наслоения пыли контакты расположенные внутри кнопки просто выгорают. Кнопку можно проверить с помощью мультиметра. Не советую пытаться ее отремонтировать, лучше сразу купить новую.
Рис.4 Пусковая кнопка
И наконец самыми редкими проблемами являются выход из строя регулятора оборотов (есть не во всех моделях) и помехоподавляющего конденсатора. Эта проблема также решается заменой неисправных деталей.
Рис.5 Конденсатор
