Как отремонтировать рулетку если лопнула пружина

Если пружина не подлежит восстановлению, и ее нечем заменить, то восстановить работоспособность измерительного прибора можно простым способом. Он заключается в изготовлении кронштейна, которым будет приводиться в действие стальная измерительная лента. Для этого понадобится выполнить следующие манипуляции:

Понадобится взять отрезок прямоугольной пластины, болт под ключ на «10», а также еще один короткий болт с гайками
Изготовить из этих материалов конструкцию, как показано на фото ниже
К пластине с двух сторон прикрепить болты, зажав их гайками
В длинном болте проделать прямолинейную прорезь вдоль всей ножки
Длинный выступ болта будет использоваться в качестве оси и крепления для ручного механизма сматывания ленты на барабан
В корпусе рулетки сделать отверстие, и всунуть в крышку болт с прорезью, к которому присоединить барабан
Закрепить к барабану измерительную ленту
Установить крышку и собрать инструмент
На вторую часть длинного болта закрутить гайку
Испытать инструмент в работе

В завершении получается устройство, как показано на видео ниже. Это простой лайфхак, который не отнимет много времени, чтобы починить рулетку в домашних условиях.

Еще в процессе эксплуатации инструмента могут возникнуть такие моменты, когда происходит переламывание стальной ленты. Соединить ее с отломанным отрезком практически невозможно, поэтому рекомендуется сделать следующее:

В зависимости от того, какая часть отрезка обломилась, при помощи болгарки отрезать ленту так, чтобы она начиналась с целого значения. Если это случилось на отрезке до 1 метра, тогда отрезать там, где начинается второй метр. Это нужно для того, чтобы было удобно считать. Если на втором метре, тогда обрезать с третьего метра и так далее. Если повреждение служилось не вначале, а в конце ленты, тогда следует сделать новое отверстие для соединения с возвратной пружиной. Лента при этом сократится, однако считать не придется с 2 или трех метров
Закрепить на конце ленты саморез с дюбелем. Это надо для того, чтобы исключить сматывание поводка полностью на барабан. Саморез будет упираться в отверстие, и использоваться в качестве зацепа

В материале рассмотрены все виды поломок, кроме повреждения корпуса. Если возникла трещина на пластиковом корпусе рулетки, тогда ее надо склеить или залить герметиком. Если же корпус повредился полностью, но при этом составные детали остались целыми, то можно купить аналогичную неисправную б/у рулетку, и разместить в ней свои детали. Возможность ремонта — это хорошо, но когда рулетка не подлежит ремонту, то понадобится купить новую.

Второй вариант рулетки

От новвовведений не удержалась и игра «Твистер». Сделать своими руками оригинальную забаву не так уж и сложно. Например, вы можете в качестве альтернативы рулетке взять игральные кости.

Вам понадобится сделать два кубика – один с указанием цвета, другой – с обозначением части тела. Их особенность заключается в том, что количество сторон будет равняться четырем, а не шести, как у игральных костей.

Поэтому предлагаем вам сделать кубики, напоминающие по форме кирпич (как указано на картинке).

Существует два варианта создания игральных костей.

Вырезаете из картона два одинаковых макета кубика, затем аккуратно склеиваете их.
Ждете, пока высохнет клей.
Берете один кубик и на длинных сторонах приклеиваете или рисуете сами картинки, указывающие на части тела: левая нога, правая нога, левая рука, правая рука.
Берете другой кубик и либо закрашиваете длинные стороны, либо оклеиваете их цветной бумагой в соответствующие цвета: красный, синий, зеленый и желтый.

Делаете на компьютере два макета: один с указанием цвета, другой – части тела.
Распечатываете оба варианта.
Склеиваете макеты в кубики.

Игра готова. Чтобы ваш «Твистер» не повредился или не потерялся, выделите под него специальную коробочку.

Увлекательная и очень веселая игра твистер уже заслужила свою популярность среди детей и молодежи. На первый взгляд несложная игра, но мало кто может продержаться длительное время и не упасть. Игра состоит из двух составляющих – игровое поле и рулетка. Не будем тянуть время, приступим к разработке.

Первый способ.

Нам потребуется:

– клеенка, размером 1,6 на 1,4 метра. – самоклеющаяся пленка четырех цветов.

1. Вырезаем из самоклеющееся пленки 24 круга (6 красных, 6 синих, 6 желтых и 6 зеленых). 2. Прилепляем наши круги на игровое поле.

Вы можете разнообразить свое поле, и наклеить круги в другом порядке.

Второй способ.

Теперь будем использовать другие материалы:

– белая ткань, размером 1,6 на 1,4 метра (можно взять простую простынку); – ткань четырех нужных цветов.

1. Подготовим круги для поля, из цветной ткани вырезаем 24 круга, по 6 шт. каждого цвета. 2. Пришиваем круги к белой ткани и получаем готовое поле.

Как сделать рулетку для твистера?

Мы будем использовать:

– картон (плотный); – палочку от мороженого; – болт, гайка; – краски.

1. Вырезаем из картона круг, диаметров до 30 см. 2. В середине круга делаем дырку и вставляем туда болт. 3. Так же и в середине палочки от мороженого делаем дырку, чтобы она свободно могла вращаться на болте. Вставляем её на болт и закручиваем гайкой. 4. На картонке делаем метки для игры (см. фото). Можно использовать цветную бумагу, краски, фломастеры.

Наслаждайтесь игрой!

ВИДЕО. Как сделать твистер дома?

Что такое Твистер?

Твистер играется на большом пластиковом мате, который расстилается на полу или земле. Размер мата 150х180. Этот мат похож на настольную игру. Он имеет четыре ряда по шесть больших цветных кругов: красный, жёлтый, синий, и зелёный. Рулетка прикреплена к квадратной доске и служит в качестве игральной кости в игре. Рулетка разделена на четыре размеченные секции: правая нога, левая нога, правая рука, и левая рука. Каждая из этих секций разделена на четыре цвета (красный, жёлтый, синий, и зелёный). После вращения называется комбинация (например: правая рука на жёлтое) и игроки должны двигать их соответствующую руку или ногу в точку надлежащего цвета. В игре на двоих, оба человека не могут одновременно ставить руку или ногу в один и тот же круг. Правила различаются для большего количества людей. Из-за недостатка цветных кругов, от игроков будет часто требоваться ставить себя в неудобные или неустойчивые позиции, что в конечном счёте приведёт к падению кого-то. Человек выбывает, если он упал или когда его локоть или колено коснётся мата. Нет ограничения на количество играющих одновременно, но больше чем четыре уже еле входит.

Как правильно собрать рулетку

Важный этап строительных и монтажных работ — точные замеры и их разметка. Благодаря этому приобретаются необходимые материалы в нужном количестве, выполняются работы.

Данные операции по измерению производятся при помощи специальной рулетки. Её можно отыскать в любом хозяйстве, но случается так, что лента может выйти из строя.

Чтобы отремонтировать рулетку, нужно разбираться в её устройстве.

Ремонт рулетки

Инструкция подходит как для разбора, так и для сбора. Не нужно задумываться над тем, как собрать рулеткуобратно, достаточно повторить каждый шаг в обратном порядке.

Диагностика инструмента начинается уже в процессе разбора. Другими словами, поломку видно сразу при открытии корпуса. Наиболее распространенная причина заключается в том, что лента перестает скручиваться.

Соскочившую пружину с места крепления заметить легко. Для возобновления работы нужно возвратить и закрепить небольшой усик на его месте, прикрепив тем самым механизм. Но нередко бывает и такое, что он оказывается сломлен, либо ломается прямо в руках при ремонте. В этом случае нужно вырезать деталь такой же формы на замену, иначе работоспособность рулетки восстановить будет нельзя.

https://youtube.com/watch?v=AcHL5LG7rlk

Усик отгибается на пружине при помощи пассатижей. Но следует обязательно нагреть металл перед обработкой, чтобы избежать трещин и изломов. После чего пружину можно вернуть на место, внимательно отслеживая любые перегибы.

Их быть не должно, иначе она легко выйдет из пазов катушки.

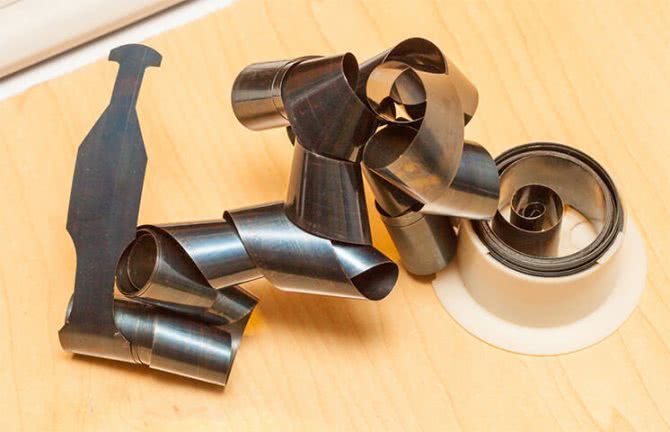

Сломанная пружина вследствие изгибов повлияет на работу рулетки. Если излом произошел с края механизма, то инструмент ещё прослужит какое-то время.

Если же пружина лопнула посередине, то рулетку придется заменить на новую.

Если сломался зацеп, то вырезается новый язычок — из металла, либо пластика. Следует учитывать его размеры, чтобы не закрыть шкалы измерения. Можно использовать любой сподручный материал, подходящий по твердости и гибкости. Он закрепляется на месте старого при помощи болтов, либо строительного клея.

Другая причина — возраст рулетки. В таком случае измерительная лента не будет сматываться внутрь из-за коррозии. Полотно металлическое, поэтому без должного ухода будет покрываться ржавчиной. Почистить её практически невозможно. Но в случае простого загрязнения пылью и грязью, ленту можно просто протереть.

Собирается рулетка своими руками практически точно так же, как была разобрана

Важно учесть, чтобы пружина не выступала над краями катушки. Ленту обязательно крепить так, чтобы отметки были с обратной стороны

Таким образом, деления не будут стираться при частом использовании.

Советы по эксплуатации

Использование рулетки подразумевает её постепенный износ. Некоторые проблемы могут быть вызваны несоблюдением правил эксплуатации, либо слишком частым использованием. Чтобы рулетка продолжала быть рабочим инструментом, нужно соблюдать некоторые нормы.

Следует избегать работы в дождливую погоду на открытом воздухе. Металлическое полотно быстрее начнет ржаветь при попадании влаги.

Намоченная лента, скрученная в корпус, может покрыться следами коррозии. Буквально заржаветь, что скроет шкалы измерений. Коррозия, затронувшая пружину, также затруднит работу с измерительной лентой.

Её станет сложнее вытаскивать, а рывки приведут к расшатыванию пружины.

Ремонт рулетки

Ремонт любого инструмента начинается с определения причины поломки. Для того, чтобы её выделить, нужно разобрать корпус рулетки

Важно ничего не сломить в процессе, поскольку некоторые детали прибора, как правило, небольшого размера. Разбор корпуса выполняется в несколько шагов:

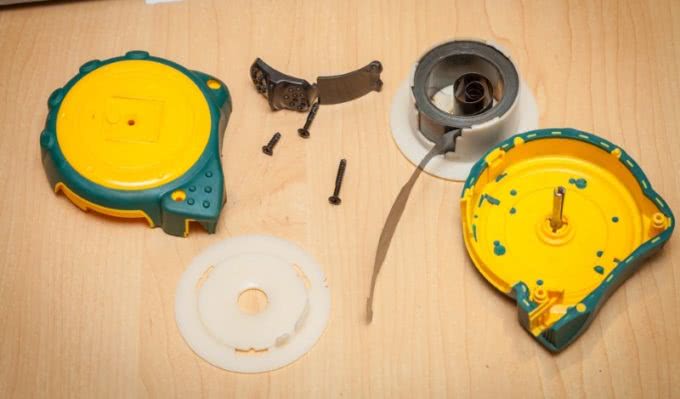

Нужно разъединить две крышки, из которых состоит пластиковый корпус. Для этого нужно выкрутить соединительные болты

Обычно их всего четыре штуки и меньше.
Вынуть фиксатор, не позволяющий ленте обратный ход — резкое скручивание.
Осторожно раскрутить всю измерительную ленту. Если с полотном не наблюдается проблем, то достаточно его просто снять с зацепа.
Открыть катушку для проверки возвратной пружины.

Инструкция подходит как для разбора, так и для сбора. Не нужно задумываться над тем, как собрать рулеткуобратно, достаточно повторить каждый шаг в обратном порядке. Диагностика инструмента начинается уже в процессе разбора. Другими словами, поломку видно сразу при открытии корпуса. Наиболее распространенная причина заключается в том, что лента перестает скручиваться.

Прикрепить усик к пружине возможно только при извлечении её из пазов катушки. Доставать её нужно аккуратно, поскольку механизм может быть поврежден при извлечении, либо пострадают руки от острых краев деталей. Усик отгибается на пружине при помощи пассатижей. Но следует обязательно нагреть металл перед обработкой, чтобы избежать трещин и изломов. После чего пружину можно вернуть на место, внимательно отслеживая любые перегибы. Их быть не должно, иначе она легко выйдет из пазов катушки.

Сломанная пружина вследствие изгибов повлияет на работу рулетки. Если излом произошел с края механизма, то инструмент ещё прослужит какое-то время. Просто измерительная лента не будет скрываться внутри корпуса полностью, что никак не повредит работе. Но отремонтировать прибор в этом случае возможно только при небольшом повреждении. Если же пружина лопнула посередине, то рулетку придется заменить на новую.

Собирается рулетка своими руками практически точно так же, как была разобрана

Таким образом, деления не будут стираться при частом использовании.

Конструкция прибора или что внутри рулетки

Разбирать исправно работающую рулетку не рекомендуется, так как если инструмент работает, значит не нуждается в ремонте. Если интересно узнать, что внутри прибора, тогда рассмотрим конструктивные особенности. Все виды рассматриваемых инструментов имеют практически одинаковую конструкцию, поэтому рассматривать устройство всех измерительных приборов не понадобится. К главным конструктивным элементам приборов относятся:

Корпус — изготавливается из металла или пластика. По материалу корпуса можно понять, какого качества этот прибор
Измерительная лента или поводок — это плоский и гибкий материал, на одной стороне которого нанесена градуированная шкала для проведения измерений. Длина ленты бывает разная, что надо учитывать еще на этапе приобретения инструмента
Барабан с возвратным механизмом — устройство, на которое сматывается гибкая лента. Возвратный механизм представлен в виде гибкой пластины, за счет которой обеспечивается автоматическое сматывание поводка на барабан
Кнопка управления — чтобы после разматывания ленты она автоматически не возвращалась обратно, и наоборот, по команде автоматически сматывалась на барабан, в конструкции предусмотрено наличие кнопки. Эта кнопка является пультом управления, при помощи которого происходит быстрая и автоматическая процедура сматывания измерительной ленты на барабане

Это интересно!Первая рулетка представляла собой оснастку, изготовленную из тканевой ленты с градуированной шкалой. Это простой и дешевый вариант измерительного прибора, который имеет одно существенное достоинство — отсутствие возможности поломки.

Измерительные устройства длиной до 25 метров оснащаются механизмами автоматического сматывания ленты, а приборы, имеющие длину лент от 25 м до 100 м предусматривают наличие ручных возвратных механизмов. Принцип работы длинной рулетки очень простой — барабан соединен с наружной рукояткой, которая приводится в движение ручным способом.

Отдельно надо отметить, что производители выпускают также электрические рулетки. Не стоит путать их с лазерными дальномерами, так как лазерные рулетки работают за счет светового луча. Они не имеют встроенных лент со шкалой, поэтому при использовании снижается время измерения. Электрические измерители оснащены приводными механизмами со встроенными аккумуляторами. Такие устройства также могут иметь встроенный дисплей, который отображает информация в зависимости от длины выдвижения поводка.

Как устроена рулетка

Строительная рулетка — компактный измерительный прибор. Он состоит из гибкой ленты с отметками единиц измерения, механизма для скручивания и корпуса, что удерживает всю конструкцию. Стандартная длина может быть от 1-10 метров до 100 м. Чем длиннее рулетка, тем больше её корпус.

Устройство строительной рулетки достаточно простое. Основу составляет гибкая лента с нанесенными делениями в разных единицах измерения. Она изготавливается из гибкого металла или пластика. На шкалу наносятся отметки миллиметра, сантиметра и метра. Впоследствии полотно окрашивается.

Край ленты отмечен вогнутым полотном с дополнительным металлическим или магнитным укреплением. Это обязательное условие, за счет которого достигается жесткость рулетки. Вогнутость также облегчает одиночное проведение измерений: край легко цепляется за любую поверхность, позволяя растянуть ленту. Зацеп применяется для фиксации рулетки в точке отсчета, с которой начинается измерение. Некоторые модели имеют кнопку, которая не позволяет ленте сматываться, либо производит эту операцию самостоятельно.

Понять, как сделать рулетку, не сложно. Принцип работы основан на сворачивании измерительной ленты в рулон вокруг катушки. Строительные рулетки можно классифицировать способу сматывания:

Ручной способ. Зачастую это устройства с большим метражом, используемые в геодезии и крупном строительстве. Полотно наматывается на катушку при помощи рычага. Ручная работа значительно увеличивает срок эксплуатации измерительной ленты. Она сматывается постепенно, не стираясь от резкого автоматического свертывания.
Механически возвратный метод. Наиболее распространенный вид рулеток. Приспособление представляет собой возвратную пружину, надетую на катушку. Частая причина поломки: расшатанный зацеп, стертые деления и перегиб ленты.
Электронный привод. Рулетки, оборудованные специальным мотором, зачастую специализированы. Они также дополнительно оснащены функцией подсчета результатов, выводимых на небольшой монитор.

Каждая разновидность имеет плюсы и минусы, но любой механизм рано или поздно выходит из строя. Необходимый ремонт можно произвести самостоятельно, определив причину возникновения проблемы.

Основные элементы конструкции

Несмотря на небольшие размеры и очевидное назначение, устройство рулетки, особенно ее узкопрофессиональных моделей имеет сложную конструкцию. В рулетке главным элементом выступает мерный отрезок стальной полосы из другого, прочного но эластичного материала. В профессиональных инструментах, использующихся для измерения на местности, это могут быть полосы из карбонового волокна, фибергласовые полотна или утолщенная нержавеющая проволока с нанесенной на нее метровой шкалой. Имеются инструменты с тканевой измерительной лентой с нанесенной на нее сантиметровой шкалой

Во всех этих приборах применяется разная шкала, поэтому при измерении берется во внимание класс точности рулетки, ведь погрешность при работе со стальной лентой будет меньше чем с лентой из ткани или брезента

Измерительная лента, как и другие элементы конструкции, находится внутри корпуса. В большинстве современных приборов корпус выполняется из ударопрочного пластика. Но есть экземпляры и с металлическим корпусом из нержавеющей стали. Корпуса бывают компактные, открытого или закрытого типа. Компактный размер корпуса используется для рулеток длиной 1 и 3 метра. Открытый корпус применяется для специальных геодезических рулеток, длина которых 50 и 100 метров.

Для работы важно чтобы в состав устройства входил механизм сматывания измерительной полосы или просто механизм рулетки. В старых моделях, эту роль играл вращающийся барабан, на который наматывалась лента

А приводился такой барабан в действие при помощи откидной рукоятки. Для строительных рулеток длиной 1, 3, 5, 7,5 и 10 метров механизм чаще всего сегодня пружинный – при разблокировке он автоматически сматывает ленту обратно в корпус.

На конце измерительной полосы установлен зацеп. В разных моделях он имеет особенный вид. Для обычных строительных рулеток это металлический наконечник в виде уголка с одной или несколькими прорезями. Встречаются наконечники в виде металлической скобы или даже с установленным карабином, а профессиональные рулетки лесорубов кроме того оснащаются еще и зацепом для фиксации в древесине.

На корпусе автоматических рулеток установлены несколько кнопок – фиксаторов. Они применяются для блокировки механизма свертывания измерительной ленты, чтобы во время работы лента бесконтрольно не сматывалась в корпус. Если убрать фиксатор полосы, она автоматически уйдет в корпус.

Устройство автостопа предназначено для быстрого, но контролируемого свертывания полотна на нужную длину

Это очень важно особенно тогда, когда с прибором работает один человек

Устройство измерительной рулетки, особенно современных моделей в своей конструкции имеет ряд дополнительных узлов, облегчающих работу с ней.

Прежде всего, в число дополнительного оборудования входит:

Встроенный фонарик – незаменимая функция для работы в слабоосвещенных местах;
Клипса – устройство позволяющее устанавливать ее на пояс, быстро снимать и одевать ее;
Ремешок – позволяет подвешивать инструмент на крючке при хранении или переносить ее на запястье.
Лазерный указатель – позволяет посредством яркого луча формировать точку на предмете, чтобы лентой измерялось кратчайшее расстояние по прямой, а не рельеф;
Крепление для карандаша – позволяет использовать этот измерительный прибор для вычерчивания окружностей без использования циркуля;
Магниты на зацепе и корпусе – позволяют фиксировать ленту на металлических предметах и высвобождать руки для другой работы.

Советы по эксплуатации

Следует избегать работы в дождливую погоду на открытом воздухе. Металлическое полотно быстрее начнет ржаветь при попадании влаги. Намоченная лента, скрученная в корпус, может покрыться следами коррозии. Буквально заржаветь, что скроет шкалы измерений. Коррозия, затронувшая пружину, также затруднит работу с измерительной лентой. Её станет сложнее вытаскивать, а рывки приведут к расшатыванию пружины.

Следует соблюдать такие советы по эксплуатации измерительной ленты:

не дергать ленту, для этого не следует выдвигать её полностью — в противном случае, быстро износится пружина;
снижать скорость сматывания, чтобы не расшатался зацеп;
обязательно протирать от влаги и других загрязнений;
беречь от ударов — пластиковый корпус легко ломается.

Соблюдение этих правил гарантирует, что измерительная рулетка проживет дольше. Однако лишь при условии, что она выполнены из качественных материалов. Многие дешевые аналоги обычно нельзя починить, придется покупать новый инструмент.

https://youtube.com/watch?v=SU-jXLhzrp4

Такой измерительный инструмент как рулетка – всегда необходим, однако если он ломается, то не спешите покупать новый. Если лента перестает самостоятельно сворачиваться в спираль и вам приходится сматывать ее вручную и не 0,5-1 метра, а больше то зачем лишние траты, когда за несколько минут вы можете вернуть инструменту былую новизну?

Нужно разобрать рулетку, причём боковые стороны измерительного инструмента могут держаться на одном либо на четырех винтиках. Открутите данные винтики, после чего снимите одну из сторон и Вы увидите внутри рулетки, в самом ее центре, дополнительную металлическую спираль, которая наверняка будет сорвана. Поэтому её нужно зафиксировать и перекрутить ее заново.

Для этого, вытяните ленту на всю длину, после чего снимите ее (так вам будет проще накрутить спираль заново) и отстегнете ленту. Поправьте положение спирали так, чтобы ее поверхность была идеально ровной (без перепадов) и перекрутите ее. Затем присоедините измерительную ленту обратно и вращайте спираль до тех пор, пока вся лента не будет собрана в клубок.

Соберите рулетку, накинув ранее снятую сторону рулетки и закрутите винтики обратно. РВТ

Удивительное рядом. Обычная строительная рулетка, оказывается, может скрывать немало хитростей. И это подтверждает специалист-отделочник Павел Сидорик. Мастер объяснит, как при помощи «скрученной линейки» можно не только измерять расстояние, но и производить простейшие арифметические расчеты, продемонстрирует, как «трансформировать» рулетку в циркуль, а также докажет, что хороший инструмент — главный помощник в ремонте.

https://youtube.com/watch?v=LqQ4Y9uP_Oc

Этот мужик уже второй месяц сидит на хате и ничего, по факту не сделал!

Отверстие в зацепе

На многих зацепах рулетка имеет небольшое отверстие. Этим отверстием удобно зацепиться за шуруп или гвоздь. После этого зацеп уже никуда не соскочит.

Особенно это полезно, когда вы в одиночку проводите измерения на больших расстояниях. Погрешность измерения при этом будет не более 1-2мм, так как центр шурупа находится практически на нулевой отметке ленты.

Еще при помощи этого разъема в зацепе очень удобно рисовать окружности. Не нужно при себе иметь ни циркуля, ни транспортира.

В некоторых моделях зацепы выполняют магнитными.

Помимо прямого их назначения, такими зацепами удобно поднимать упавшие предметы не слезая со стремянки.

Как починить

В случае отсоединения ленты от пружины необходимо выполнить следующие действия:

зацепить ленту, если она просто соскочила с пружины;
сделать новый язычок для зацепа на пружине в случае, если старый сломался;
вырезать отверстие в ленте, если лента в этом месте порвалась.

Если сломалась пружина, отремонтировать рулетку возможно только в том случае, если излом произошёл на её краю. Также в данном случае нет гарантии, что возвратный механизм будет возвращать ленту в полном объёме.

При сильных перегибах или обрыве измерительной ленты восстановить рулетку практически невозможно — лучше приобрести новый инструмент.
