Как проверить заземление с помощью мультиметра

Обзор методик

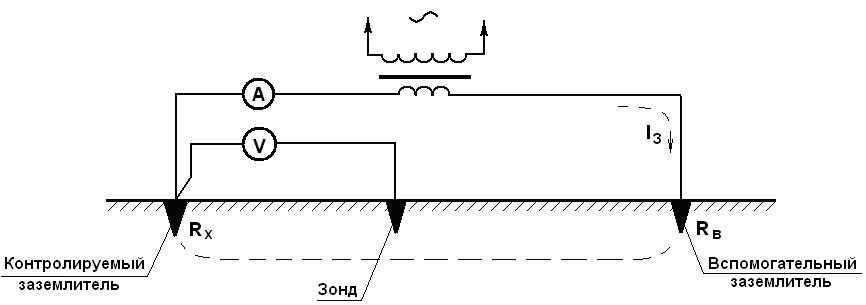

Метод амперметра-вольтметра

Для проведения измерительных работ необходимо искусственно собрать электрическую цепь, в которой ток течет через испытуемый заземлитель и токовый электрод (его еще называют вспомогательным). Также в этой схеме задействуется потенциальный электрод, назначение которого – замер падения напряжения во время протекания электрического тока по заземлителю. Потенциальный электрод нужно расположить одинаково далеко от токового электрода и испытуемого заземлителя, в зоне с нулевым потенциалом.

Чтобы измерить сопротивление методом амперметра-вольтметра необходимо воспользоваться законом Ома. Итак, по формуле R=U/I находим сопротивление контура заземления. Такой метод хорошо подходит для измерений в частном доме. Чтобы получить нужный измерительный ток можно воспользоваться сварочным трансформатором. Также подойдут и другие виды трансформаторов, вторичная обмотка которых электрически не связана с первичной.

Использование специальных приборов

Сразу отметим, что даже для измерений в домашних условиях многофункциональный мультиметр не сильно подойдет. Чтобы измерить сопротивление контура заземления своими руками используются аналоговые приборы:

Рассмотрим, как измерить сопротивление прибором М-416. Сначала нужно убедиться, что у прибора есть питание. Проверим наличие батареек. Если их нет, нужно взять 3 элемента питания напряжением 1,5 В. В итоге получим 4,5 В. Готовый к использованию прибор нужно поставить на ровную горизонтальную поверхность. Далее калибруем прибор. Ставим его в положение «контроль» и, удерживая красную кнопку, выставляем стрелку на значении «ноль». Для измерения будем пользоваться трехзажимной схемой. Вспомогательный электрод и стержень зонда забиваем не менее чем на полметра в грунт. Подсоединяем к ним провода прибора по схеме.

Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с отметкой «ноль». Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

На видео наглядно демонстрируется, как измерить сопротивления заземления прибором:

Также могут быть использованы более современные цифровые приборы, которые намного упрощают работы по замерам, более точны и сохраняют последние результаты измерений. Например, это приборы серии MRU – MRU200, MRU120, MRU105 и др.

Работа токовыми клещами

Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Таким образом, они позволяют достаточно оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей. Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, которая находится в измерительной головке клещей. Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеренную клещами.

В домашних условиях можно использовать токовые клещи С.А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами. вы можете в нашей статье!

Необходимость регулярных проверок

Необходимость поддержания исправности заземляющего контура считается обязательным условием для эффективного функционирования системы. Поэтому нужна периодическая проверка заземления мультиметром (как самого доступного тестера для обывателя), по результатам которой будет определяться работоспособность контура.

При нормальной исправности заземления, любая возникшая аварийная ситуация приведёт к отводу электрического тока по заземляющему проводнику в токоотводящие элементы, которые расположены в грунте, от которых электрический разряд быстро и равномерному разойдётся вглубь почвы.

Схема заземления частного домаИсточник sovet-ingenera.com

Надёжность любой электрической цепи обратно пропорциональна количеству соединений проводников – чем их меньше, тем лучше. Но в любом случае, избавиться от них полностью нельзя. Кроме того, надо учитывать, что часть соединений находятся в грунте и от длительного с ним контакта на металле токоотводящих электродов образовывается окисная прослойка, приводящая к неотвратимому возникновению коррозийного слоя.

Результатом может стать возрастание сопротивления элементов устройства и возникновение препятствий при движении тока. Плюс, наличие любого вещества с повышенной химической активностью на участке грунта, в который входит заземление, приводит к максимально быстрому возникновению ржавчины, так как металлические части контура взаимодействуют с почвой постоянно.

Со временем коррозия приводит к возникновению отдельных чешуек, начинающих процесс отслоения от металла, и, следовательно, тем самым ухудшается электрический контакт. Из-за этого сопротивление контура возрастает, т.к. количество этих коррозийных участков становится большим. Заземляющее устройство теряет показатели электропроводимости, повышается вероятность неполного отведения электротоков в почву и общий уровень защиты понижается.

Как итог, проверка обычно начинается с оценки технического состояния контура и его составляющих.

Пример коррозии заземляющего устройстваИсточник gidpokraske.ru

Измерение сопротивления контура заземления даёт возможность проверить безопасность системы. Технически этот вычисление сопротивления по закону Ома, известному всем ещё по школьному курсу физики. Если известны напряжение и сила тока в источнике тока, или мы можем из измерить, то достаточно просто определить сопротивление, разделив напряжение на силу тока. Но практика несколько сложнее и имеет ряд особенностей и правил по измерению, требующих их неукоснительного выполнения.

Для чего нужна проверка правильности подключения заземления

Заземление представляет собой соединение с землей каких-либо сетевых точек или деталей электроустановки. Проверка подключения заземления нужна для безопасного использования мощных электробытовых приборов: стиральной машины, холодильника, видео- или аудиоаппаратуры, бойлера и т.д. Кроме того, заземленные розетки обеспечивают безопасность от поражения током.

При рассмотрении розетки можно понять, есть ли заземляющий контакт или нет

Для этого нужно снять верхнюю крышку и обратить внимание на провод. Старые розетки имеют 2 проводка, у них отсутствует защитный проводник, который подключают к контуру заземления, состоящему из проводника, заземлителя, соединения и грунта вокруг. Заземлитель представляет собой металлоконструкцию, которая обеспечивает контакт с землей вблизи дома

Заземлитель представляет собой металлоконструкцию, которая обеспечивает контакт с землей вблизи дома.

Существует 2 вида заземления:

  • естественное, при котором конструкции постоянно находятся в земле, к примеру, железобетонный фундамент;
  • искусственное — запланированное соединение электросети с заземляющим устройством.

Сегодня защитные и нулевые проводники объединяют в общую систему TN-C-S с использованием трехжильного провода. Защитные проводники имеют маркировку на изоляции желто-зеленого цвета. Синюю изоляцию имеет ноль, а коричневую — фаза. Подключение двухжильных проводов к клеммам говорит об отсутствии заземления в вашем жилище.

Как проверить мультиметром напряжение в розетке 220в?

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом — не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.

Инструменты для проверки напряжения и заземления в розетке

Самые важные инструменты для работ с электрическими сетями переменного тока являются индикаторная отвертка и вольтметр. В крайнем случае можно воспользоваться обычной лампочкой, вкрученной в патрон, из которого выведены два провода с небольшими оголенными участками на концах.

Такую лампочку электрики обычно называют «контролька» . По яркости свечения контрольки можно примерно представлять величину напряжения в сети. В случае частого использования контрольки безопасней будет, если лапу поместить в защищенный от ударов корпус. Для уменьшения нагрева корпуса лампа должна быть минимальной мощности – не более 25 Вт.

Индикаторная отвертка представляет собой неоновую лампу с ограничительным резистором, заключенную в прозрачный корпус. Один из выводов подключается к проверяемой цепи, другой имеет непосредственный контакт с телом человека. Ток, необходимый для свечения неоновой лампы ничтожен, и не представляет собой опасности для человека, но, в отличие от контрольки, такой индикатор не показывает уровень напряжения, а только его наличие. Индикаторная отвертка называется так только из-за внешнего сходства с одноименным инструментом. Конструкция индикатора имеет низкую прочность и для закручивания болтов его использовать нежелательно.

Индикаторная отвертка – основной инструмент электрика. Слева виден контакт, к которому нужно прикосновение пальца.

Наиболее полные данные о наличии и величине напряжения можно получить, используя измерительный прибор – вольтметр переменного тока. Вольтметры могут быть стрелочными и цифровыми. В настоящее время пользоваться цифровыми приборами практичнее, поскольку они не боятся ударов и могут работать в любом положении. К тому же они сейчас стоят недорого. Преимущество стрелочных приборов в том, что им не нужен источник питания. Источник напряжения используется в приборе только при проверке сопротивления.

Стрелочный тестер Цифровой тестер

Из перечисленных устройств, индикаторная отвертка при работах с электричеством должна присутствовать обязательно, а далее по степени важности следует тестер (все равно какой) и на последнем месте контролька

Общие сведения о заземлении

При оборудовании системы заземления нетоковедущие металлические части электроустановок соединяются с грунтом. В обычном состоянии они не попадают под действие напряжения, но вследствие разных причин могут превратиться в проводники электротока. В большинстве случаев основной причиной такого состояния является нарушенная изоляция.

Когда фаза будет замкнута на корпусе, в нем появится определенный потенциал, соотносящийся с землей. В случае касания металлических деталей человеком, опирающимся на землю или бетонный пол, наступит мгновенное поражение электротоком.

Защитное устройство заземления оборудования перераспределяет ток, возникающий между человеком и заземляющим контуром в обратной пропорции с их собственными сопротивлениями. Как правило, этот показатель у человеческого тела во много раз выше, чем у защитного устройства. Таким образом, через тело пойдет ток не выше 10 мА.

Заземлители могут быть естественными и искусственными. К первой категории относятся уже имеющиеся конструкции, проводящие ток и надежно связанные с землей. Детали для второго варианта изготавливаются из металлических труб, уголков, стержней и других профильных материалов. Соединение заземлителей между собой осуществляется с помощью стальных полос или проволоки, закрепляемых болтами или сваркой. В качестве заземляющих проводников служат специальные кабели с определенным сечением, а также медные или стальные шины.

Заземлением называется устройство, предотвращающее риски поражения током при соединении приборов с землей. Система состоит из заземляющего проводника, соединенного с заземлителем, и представляет собой металлическую пластину или провод. По назначению конструкция бывает:

  • рабочей – обеспечивает качество функций электрической сети;
  • защитной – предотвращает травмы от поражения током.

Среднестатистическая квартира оснащена однофазной проводкой с переменным током (положительный и отрицательный заряд). В условиях колебания напряжения ток изменяет направление – заряд передается на технику, а не отводится из магистрали. Человека при касании к электроприбору может ударить током. Техника в таких случаях выходит из строя. Прибор переводит электростатический или электрический заряд в землю или к обнуляющему устройству.

Определение назначения проводников

При работе с электропроводкой обязательно нужно перепроверять назначения проводников розетки. Нет никакой гарантии, что электрик или предыдущий владелец помещения не перепутал провода. Поэтому, если тестер показывает напряжение 220 V относительно клеммы по внешнему виду являющейся заземляющей, это не значит, что она таковой и является.

Это значит, что один из контактов является фазой, а второй нулем или землей. Если тестер покажет 0, то здесь присутствуют нулевой и заземляющий проводник. Точно понять, что есть что, невозможно.

При отсутствии стопроцентной уверенности в назначении заземляющей клеммы розетки действуют иначе. Сначала нужно исключить наличие двух фаз. Проверяем напряжение между всеми контактами. Если прибор 380 V нигде не показывает, а только 220, значит, к розетке подведен один фазный проводник. Теперь нужно приступить к поиску заземления.

Сначала надо отключить заземляющий проводник в этажном щитке. Он присоединен через болтовое соединение к специальной шине, приваренной к корпусу электрического щита.

После этого замеряется напряжение между гнездовыми коннекторами.

Если прибор показывает 220 V, значит гнездовые контакты – это фазный и нулевой провод, а заземляющая клемма действительно таковой является. Теперь зная точно, где находится земля, можно определить остальные коннекторы, но предварительно нужно обратно присоединить «землю» к шине заземления.

Если мультиметр показывает 0, значит, земля была присоединена к одному из гнездовых контактов, а второй является нулевым или фазным. Теперь измерения проводим между гнездовым и заземляющим контактом розетки. Если напряжение отсутствует, значит, это гнездо и есть настоящее заземление.

Показания в 220 V говорят сами за себя.

Методика проверки

Проверка контура заземления осуществляется по единому алгоритму:

  1. Зачистка участка шины для хорошего контакта.
  2. Вбивание в грунт на 50 см 2-х дополнительных штырей.
  3. Подсоединение шин к штырям зажимами прибора по схеме.
  4. Выполнение замеров по инструкции к прибору.

Расположите электрод «С» на расстоянии, в 5 раз превышающем длину заземлителя вертикали. Штыри удаляйте от подземных коммуникаций для точности данных.

Технология работы с устройством М-416

Проверка проводов прибором М416 на соответствие сопротивления

Если при зрительном осмотре на линии «земли» не выявлены поломки, узнавать состояние контура можно при помощи прибора М-416. Работы проводятся так:

  1. Проверяются источники питания. В приборе должно быть 3 батарейки по 1,5 В каждая.
  2. Устройство кладется горизонтально на плоскую поверхность.
  3. Выполняется калибровка. Переключатель диапазонов ставится в режим «Контроль 5Ω».
  4. Устанавливается стрелка на нулевое положение. Требуется нажать красную кнопку и прокрутить ручку реохорда. На шкале отображается 5±0,3 Ом.
  5. Измеритель располагают на минимальном расстоянии от заземлителя. Это поможет предотвратить влияние сопротивления соединительных проводов на общий результат.
  6. Проводится проверка по схеме под крышкой прибора. Основной и вспомогательный электроды понадобится забить в почву на глубину 50 см.
  7. Проводятся расчеты. При сопротивлении меньше 10 Ом итог нужно умножить на 1, а переключатель перевести на х1. Если итог замера более 10 Ом, переключатель переводится на х5, х20, х100.

Измерение мультиметром

Этот универсальный прибор, если все делать по стандартной, официально утвержденной методике, для таких целей, как отмечено, не подходит. Мультиметр на практике используется лишь для примерной оценки состояния заземления, выявления явных обрывов, то есть отсутствия надежного контакта соответствующего проводника с грунтом. Как это правильно делать описано здесь.

Почему данный тип измерительного прибора применяется лишь в редких случаях?

  • Большая погрешность измерений не дает истинного представления о реальном значении сопротивления.
  • Стандартная (рекомендуемая) методика не может быть применена, так как согласно ей прибор должен подключаться к 4-м точкам, к тому же разнесенным территориально. С мультиметром это сделать невозможно.
  • Официального заключения по результатам измерений таким прибором (задокументированного) не выдаст ни один специалист. Причина вполне объяснима – в нормативных актах использование мультиметра при проверке заземления не предусмотрено.

Тем не менее, есть ситуации, когда без мультиметра не обойтись. Например, на территории с довольно плотной застройкой. Это не позволяет производить измерения на больших расстояниях от здания. А согласно методике, оно должно быть в пределах 30±10 м. Подробнее, как измерить сопротивление с помощью мультиметра можно из видео:

https://youtube.com/watch?v=6N07FIQbFfk

Как подготовить мультиметр

Задача любого измерения – добиться максимальной точности показаний. Что необходимо проделать:

  • подобрать «хороший» мультиметр (у друзей, соседей и так далее). Какой лучше выбрать для различных целей описывали вот в этой статье. Подразумевается достаточно новый, а не выпущенный десятилетия тому назад, неповрежденный, с максимально возможным классом точности для этого типа приборов;
  • заменить элемент питания. Старая батарейка, частично разряженная, только увеличит погрешность измерения;
  • произвести калибровку (если она предусмотрена для конкретной модели).

Как подготовить рабочее место

Даже если вспомогательный электрод изначально при организации заземления и был установлен, то его еще нужно найти. Тем более, если дом построен много лет назад, и территория вокруг него уже несколько раз подвергалась перепланировке, обустройству и так далее. Следовательно, его «дубликат» необходимо поставить самостоятельно.

Для измерения сопротивления подойдет любой металлический штырь (то же арматурный пруток) сечением порядка 5 мм, который вгоняется в землю минимум на 1,5 м на расстоянии 7,5±2,5 от основного. Его найти намного проще, тем более что место расположения должно быть помечено (знаком, символом на стене дома). Хотя несложно определить и визуально – к нему часто тянется по-над поверхностью металлическая проволока (шестерка или восьмерка).

Где измерять сопротивление

Между основным штырем заземления и вновь установленным (дополнительным). Схема показана на рисунке.

Результат замеров позволяет понять, насколько отвечает стержень заземления тем требованиям, которые к нему предъявляются. По сути, измеряется суммарное сопротивление его и грунта. Дело в том, что большая его часть заглублена. В процессе длительной эксплуатации металл подвергается коррозии.

  • Предварительно определяется сопротивление дополнительного стержня. Его значение при оценке результата не учитывается.
  • Величина R заземления должна быть Измерение мегаомметром

Принцип измерений тот же самый. Отличия лишь в некоторых моментах.

  1. Для получения максимально точных показаний прибор необходимо установить в строго горизонтальной плоскости. Перекос ни по одной из осей не допускается.
  1. Подготовка мегаомметра (измеритель сопротивления заземления) сводится к его проверке на пригодность к измерениям. Сделать это достаточно просто (пример – модель М416).
  • Переключатель – в «Контроль».
  • Нажимается кнопка и производится вращение рукоятки. Стрелка должна встать на отметке 5 (±0,3). Если показание иное, прибор отбраковывается.
  1. Как правильно подключать к клеммам измеритель сопротивления заземления провода в зависимости от схемы измерения, показано на его корпусе.

Методик измерения сопротивления заземления довольно много. Они предполагают использование различных приборов, схем, и оптимальное решение принимается для конкретного контура индивидуально. Но для самостоятельной диагностики его состояния в домашних условиях достаточно и двух описанных выше.

Если же есть сомнения в правильности определения результатов, большой погрешности и так далее, следует обратиться к профессионалам. К заземлению, учитывая, что оно – составная часть схемы эн/снабжения, пренебрежительно относиться не стоит.

Как проверить наличие защитного заземления в квартире. Пошаговое руководство.

Хотелось бы обратить внимание на достаточно важный вопрос, непосредственно касающийся электробезопасности Вас и вашей семьи при проживании в квартире или частном доме. В чем суть

Все мы слышали о таких вещах, как защитный («заземляющий») контакт на розетках или светильниках, заземлении ванной или полотенцесушителя (более подробно о заземлении см. здесь). Большинство знают, как это работает, где расположено, но не многие могут сказать, действительно ли оно работающее и способно защитить человека от поражения электрическим током. Не раз приходилось сталкиваться, особенно в новостройках, когда при проверке работоспособности защитного заземления оказывается, что в этажном или квартирном щите данный проводник или полностью откручен, либо практически нет контакта с шиной заземления.

Бывают случаи, когда при ремонте в ванной, неквалифицированные сантехники сознательно или случайно, обрезают болгарками проводник с защитным заземлением, который проложен в стене, или банально забывают прикрутить его к ванной, или полотенцесушителю. Вообще, из всей электрики в квартире, проводник с защитным заземлением самый важный и приоритетный, т.к. непосредственно касается Вашей безопасности. Без электричества мы можем прожить, а вот без стабильно работающего заземления вряд ли. В этой связи и родилось желание написания данной статьи.

О главном. Все металлические части в ванной комнате (ванная, полотенцесушитесь  и пр. металлические конструкции) обязательно должны иметь защитное заземление и при этом иметь надежный контакт.  Так же все силовые розетки, выводы на светильнике должны иметь проводник защитного заземления (желто-зеленого цвета). Вот их в итоге и требуется проверить. Есть несколько методов проверки, но я остановлюсь на том, которое требует установленного в квартирном эл.щите вводного УЗО (в основном 63А 100мА). Подробнее об УЗО можно узнать здесь. Сразу предупрежу, что данный способ достаточно эффективен, но требует вскрытия электрического щита для подключения стороннего проводника.

Поэтому, без уверенности в своих силах и знаниях делать этого не следует. Пригласите специалиста!

Используемые материалы и инструменты. Итак, нам потребуется лишь один гибкий изолированный проводник любого сечения, по типу провода ПВ-3 (вполне подойдет и телефонный провод, витая пара и пр.). Длина же проводника должна быть такой, чтобы ее хватило от эл.щита до самой дальней розетки или светильника в квартире. Из инструментов потребуется индикаторная отвертка, несколько видов крестовых отверток.

Поэтапное руководство.

1. Отключите все автоматические выключатели в электрическом щите;

2. Откройте переднюю панель эл.щита;

3. Индикаторной отверткой проверьте наличие напряжения на шине заземления (шина, к которой подключены желто-зеленые проводники). Напряжение должно отсутствовать;

4. Возьмите гибкий, заранее приготовленный проводник и подсоедините к нулевой шине (шина, к которой подключены синего цвета проводники);

5. Другим концом проводника коснитесь к шине заземления (шина, к которой подключены желто-зеленые проводники). При работающем заземлении сразу же должно сработать вводное УЗО (Если этого не произошло и вводное УЗО осталось во включенном состоянии, то значит заземление в квартире отсутствует. Проверьте надежность соединения в этажном щите). Взведите «язычок» УЗО в исходное положение для проверки следующего контакта.

6. Дальнейшие шаги идентичны 5 пункту. Пройдите с гибким проводником в любую из комнат и поочередно дотрагивайтесь им до «усиков» заземления в розетках, желто-зеленых выводов на светильниках (или металлических частей люстр, БРА).

Проверка электропроводки

Проверка заземления электропроводки происходит примерно так же, как с розеткой. Для измерения параметров сети понадобятся мультиметр трехфазный или однофазный, а также индикаторная отвертка.

При ремонте электропроводки и подключении стиральной машины, электрического обогревателя, плиты, духовки и других приборов приходится менять кабели и соединения в распределительных коробках. В этом случае нужно выяснить назначение каждого проводника, необходимо проверить наличие заземления в нужных местах.

Вначале нужно отключить входной автомат на этажном щите. Затем вскрыть распределительную коробку. Развести провода в разные стороны, чтобы они не соприкасались между собой, и снять изоляцию в местах соединения.

После этого входной автомат включается. Индикаторной отверткой находятся фазные провода. Они могут принадлежать одной, двум или трем фазам.

При наличии трехфазного мультиметра, можно сразу проверить состояние сети. Однофазным мультиметром определение количества фаз происходит дольше. К примеру, если напряжения между тремя проводами составляют по 0 вольт, то это фазные провода от одной фазы. Если прибор показывает напряжение между двумя проводами 380 V, а между двумя другими 0, то две фазы. При напряжении 380 V между всеми проводниками можно говорить о наличии трех фаз.

Определение заземления происходит, как и в случае с розеткой, только здесь проводов будет больше. Сначала отключается заземляющий провод в этажном щитке. Затем один щуп мультиметра цепляется за фазовый провод, а второй за проводник пока неизвестного назначения. Если прибор покажет напряжение 220 V – этот провод нулевой, если ноль, то это и есть земля.

Дальше отключают входной автомат. Присоединяется заземляющий провод. Когда проверка закончена, выполняется правильное подсоединение всех элементов электросети, места соединений изолируются, коробка закрывается. Автомат защиты включается.
