Какими способами можно сделать и подключить usb-вход к штатной магнитоле

Как сделать вход aux на магнитолу – самостоятельное подключение

За самостоятельную работу нужно браться, если вы имеете навыки пайки, чтения радиосхем, разборки автомагнитолы. Начинающим любителям звукового тюнинга, чтобы не испортить автомагнитолу, лучше обратиться к специалистам.

Прежде чем браться за работу, необходимо найти в библиотеке или Интернете схему вашей модели автомобильной магнитолы. Без подробной радиосхемы браться за работу нет смысла. Для комфортной работы нужно снять автомагнитолу с машины и принести ее домой.

Для разборки и монтажа вам понадобятся:

  • отвертки, плоскогубцы;
  • паяльник и принадлежности для пайки (припой, кислота, паяльная лупа);
  • отрезки акустического провода, изолента;
  • выходной универсальный разъем типа «тюльпан».

Перед началом монтажа нужно полностью разобрать автомагнитолу, снять шлейфы, кассетный магнитофон или СД-проигрыватель, найти радиосхему.

Для практического монтажа дополнительного соединения нужно:

  1. На радиосхеме найти пины входов каналов и заземления. Стандартно левый канал обозначается буквой «L», правый канал – литерой «R», земля маркируется как «GND».
  2. Просчитать расположение контактов на схеме радиомодуля. Точки контактов на плате могут быть отмечены печатными надписями RCH, LCH. Попутно можно осмотреть всю печатную схему, очистить ее, выявить обугленные дорожки, проверить предохранители.
  3. Проверить подключаемый кабель. Внутренняя целостность проводов тестируется мультиметром. Провода, идущие к местам пайки, можно взять от стандартного джека, коаксиального кабеля с тремя экранированными жилами. Предпочтительны цветные провода, которые легко отмаркировать по каналам. Для подключения будет достаточно отрезка длиной в 30 – 40 сантиметров.
  4. Припаять провода к контактным точкам. Для пайки лучше пользоваться маломощным паяльником с острым жалом. Точность пайки обеспечит паяльная лупа и подложенная темная изолента.
  5. Провод заземления припаивается к точке GND или на корпус радиомодуля.
  6. Припаянные провода дополнительно изолируются термоусадкой, выводятся за корпус автомагнитолы. Если нет подходящих отверстий, их можно просверлить.
  7. Припаять маркированные провода к контактам выходного гнезда типа «тюльпан», найти для него место на «торпедо» или центральной консоли, закрепить выход.

У некоторых кассетных автомагнитол за регулятором громкости есть специальные трехштырьковые разъемы для подключения СД-чейнджера, к которым можно подключить линейный вход. Подключаться к таким схемам еще удобнее, так как при включении aux-входа предусмотрено автоматическое отключение кассетного магнитофона.

Для проверки нового устройства нужно включить автомагнитолу в режиме прослушивания радио, кассеты или компакт-диска. При включении джека aux в гнездо входа, звук затухает, головное устройство переходит к воспроизведению записи с внешнего источника.

Последним этапом работы становится устройство крепления для внешнего носителя звуковой информации, так как держать смартфон, планшет, mp3 плеер на пассажирском сиденье (в нише на центральной консоли) не всегда удобно. Для большинства мобильных устройств продаются пластмассовые или металлические кронштейны, которые можно приклеить или привинтить к «торпедо» рядом с автомагнитолой.

Материалы

  • плоская отвёртка (для снятия магнитолы);
  • паяльник с сопутствующим материалом;
  • провод с 3.5 джеком (можно использовать от старых нерабочих наушников). ;
  • мультиметр (для проверки).

Пайка входа

Для возможности регулирования звука средствами магнитолы сигнал надо подавать на входы усилителя. Если вы хотите управлять только с телефона — можно использовать выходы. В инструкции к магнитоле (или в сети) находят его распайку и припаивают провода.

  • красный — правый канал;
  • зелёный левый;
  • оставшийся общий провод и оплётку, если последняя есть, припаивают к корпусу платы.

Вот так выглядит типовая схема усилителя. Жёлтым выделены нужные контакты. 1,2 — входы, 18–21 — выходы, 15 контакт (ниже 18) — земля. Таким образом, подав сигнал на ножки 1–2, средствами усилителя можно развести звук на четыре динамика. Он же занимается настройками басов, добавлением частоты и т.п.

Проверка

  1. Для этого максимально уменьшают громкость на магнитоле (внешние источники имеют обыкновение «реветь»).
  2. Затем втыкают штекер в смартфон или плеер.
  3. Выбирают на нём любую аудиозапись.

Сборка

  • Устанавливают кассетник на место и собирают магнитолу.
  • Провод выводят в удобное место на торпеде (часто используют пепельницу, если нет курящих).

Собрав этот вариант, решают и проблему соединительного провода, которая возникает при желании использовать встроенный в магнитолу «AUX».

Через USB кабель

Задача в том, чтобы использовать телефон просто как накопитель. То есть на флешке (или внутренней памяти) телефона есть музыка, мы подключаем телефон к магнитоле по USB в режиме передачи данных, магнитола сканирует память телефона, находит там аудио файлы и начинает их проигрывать. Как будто мы подключили обычную флешку.

Обратите внимание! Возможности данного способа подключения сильно зависят от функционала магнитолы. Например, есть магнитолы, которые поддерживают подключение Андроид устройств по USB

При этом на телефоне устанавливается специальное приложение. Управлять воспроизведением можно как с телефона, так и с магнитолы.

Что важно:

  • Автомагнитола должна быть с USB входом. Снова же, если это штатная система, то USB вход скорее всего расположен в бардачке, или в подлокотнике.
  • iPhone так подключить скорее всего не получится. Потому что iPhone нельзя использовать как накопитель. Разве что только в вашей машине есть поддержка Apple CarPlay. Или магнитола поддерживает подключение iPhone по кабелю (смотрите характеристики). Такая возможность есть на некоторых моделях от Alpine, BOSS, JVC, Kenwood, Pioneer.
  • Чаще всего нужен кабель USB — Micro USB. Или USB — USB Type-C (на новых, топовых смартфонах). Но не каждый кабель подойдет. Дело в том, что есть кабеля, которые изначально разработаны только для зарядки телефона. Отличить его сложно. Нужен именно USB кабель для передачи данных. Тот, который идет в комплекте с телефоном должен работать.
  • Слушать можно только ту музыку, которая сохранена в памяти телефона (или на флешке). Музыку через интернет, разные музыкальные сервисы (тот же Spotify, Deezer), приложения, браузер, слушать не получится. Исключение – автомобили с Android Auto и Apple CarPlay (о них я расскажу в конце статьи). На них при подключении смартфона по USB кабелю функционал будет огромный. В том числе доступ к музыкальным онлайн сервисам.
  • Можно попробовать подключить не только Android смартфон, но и какой-то обычный, кнопочный телефон. Главное, чтобы он определялся как USB накопитель. Если вы подключаете его по USB к компьютеру и просто передаете файлы, то и в машине скорее всего получится подключить.
  • Телефон будет сразу заряжаться.

Соединяем смартфон с магнитолой:

  1. Подключаем один конец USB кабеля к телефону, а другой к автомагнитоле.
  2. Возможно, телефон спросит в каком режиме выполнить подключение. Или вручную в настройках выбираем «Передача файлов» (устройство сохранения данных).
  3. Если магнитола автоматически не переключилась в режим «USB», то сделайте это вручную.
  4. После чтения USB накопителя должны появиться аудио файлы и начнется воспроизведение музыки с телефона.
  5. Чаще всего управлять воспроизведением можно только на автомагнитоле.

Способ рабочий, можно использовать. Но как мы уже выяснили, у него есть много минусов и разных нюансов.

Как сделать AUX-кабель для автомагнитолы своими руками

Для этого нужно уметь работать с паяльником и хотя бы немного разбираться в электрических схемах. Понадобится пара неработающих наушников для телефона или компьютера, точнее, провода от них с мини-джеками 3,5 мм.

Ход дальнейших действий:

  1. Отрежьте провод там, где он подходит к наушникам.
  2. Снимите пластиковую изоляцию (можно использовать паяльник или небольшой острый нож).
  3. Внутри увидите три проводка белого, синего и зеленого цвета. Из них первый – масса, второй – 1 канал и третий – 2 канал (стерео).
  4. Оголите выводы, чтобы добраться до жил.
  5. Теперь желательно их «прозвонить» тестером на предмет замыкания между собой. Для этого переведите мультиметр в положение измерения сопротивления, и поочередно касайтесь щупами выводов. Везде сопротивление должно быть бесконечно большим. Если это не так и тестер что-то показывает, придется искать другие наушники.
  6. Спаяйте провода от одних наушников с жилами от других, а места спайки тщательно заизолируйте изолентой, в крайнем случае подойдет и скотч.

В результате вы получите кабель с двумя мини-джеками на концах. Один из них вставляйте в ваш гаджет, другой – в разъем AUX на магнитоле или мультимедийной системе. Однако бывает ситуация, когда вход аукс в машине есть, но он старого типа и находится на задней панели магнитолы. Внешне выглядит, как прямоугольное углубление с торчащими внутри контактами. Для вывода AUX наружу, от такого гнезда понадобится перемычка от жесткого диска в виде белого пластикового прямоугольника и USB-шлейф. Внутри него 3 провода: на левый канал, на правый и масса. Все они соединяются с подготовленным (см. выше) кабелем для наушников и изолируются. Теперь можно в гнездо вставить разъем и перемычку, а часть кабеля с мини-джеком вывести наружу. Подключение выглядит, как на фото:

Подключение к гаджету автомагнитолы с разъемом старого образца

Через Bluetooth трансмиттер или ресивер (приемник)

Нам понадобится специальное устройство Bluetooth трансмиттер, или Bluetooth ресивер (еще их называют Bluetooth AUX приемник). И магнитола с AUX входом. Суть в том, чтобы добавить поддержку Bluetooth для магнитолы, в которой ее нет.

В двух словах в чем разница между трансмиттером и ресивером. Трансмиттер может работать в двух режимах: получать звук по Bluetooth с того же телефона и передавать его на колонки, наушники, магнитолу. Или получать звук по кабелю и передавать его по Bluetooth на те же наушники. То есть, работать на прием и передачу (TX — передатчик, RX — приемник). А Bluetooth-ресивер может только принимать звук по Bluetooth и передавать его по кабелю.

Как вы уже поняли, нам подходят оба устройства. Так как нам нужно принять звук со смартфона по Bluetooth и передать его на автомагнитолу через AUX. Не буду долго рассказывать, а лучше покажу как это работает на реальном примере.

  1. Подключаем Bluetooth трансмиттер (ресивер) к питанию от зарядки, или USB-порта магнитолы. Так же соединяем магнитолу с трансмиттером с помощью 3.5 mm кабеля через AUX.
  2. Если у вас именно Bluetooth трансмиттер, то он должен быть переключен в режим приемника (RX). Ну и в режим AUX, если на нем есть другие режимы.
  3. Включаем трансмиттер (зависит от модели). Мой нужно включать, так как в нем есть встроенная батарея. Но есть модели, которые начинают работать сразу после подключения к питанию.
  4. Активируем на трансмиттере режим подключения (чтобы наш телефон смог его увидеть). Возможно, он уже по умолчанию доступен для поиска сразу после подключения. Снова же, все зависит от конкретной модели.
  5. В настройках Bluetooth на смартфоне выбираем наш трансмиттер и подключаемся к нему.
  6. Магнитолу переключаем в режим AUX.
  7. Теперь можно включать музыку в любом приложении на телефоне и слушать ее в своем автомобиле.

    На фото выше видно, что в качестве источника для вывода звука выбран BT-B19 (мой трансмиттер).

У меня модель трансмиттера не совсем подходящая для использования в автомобиле. Он очень большой, с батареей. Есть более компактные и простые модели, по размеру меньше чем флешка.

Как сделать линейный вход на автомагнитоле самостоятельно

Далеко не все автомобили оснащены входом АУКС, но сделать его своими руками не представляет особой трудности. При этом элементарные знания схемотехники и умение работать паяльником надо все же иметь. Для выполнения работы потребуются:

  • паяльник мощностью 25-40 Вт;
  • припой;
  • канифоль;
  • пинцет;
  • бокорезы;
  • отвертки;
  • изолента и термоусадочная трубка;
  • акустический кабель необходимой длины;

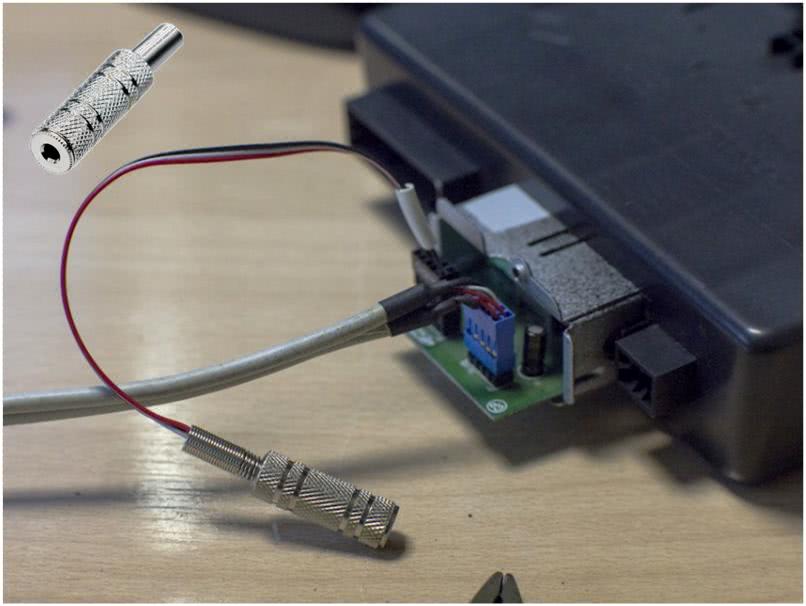

  • гнездо стерео 3,5мм для установки на кабель.

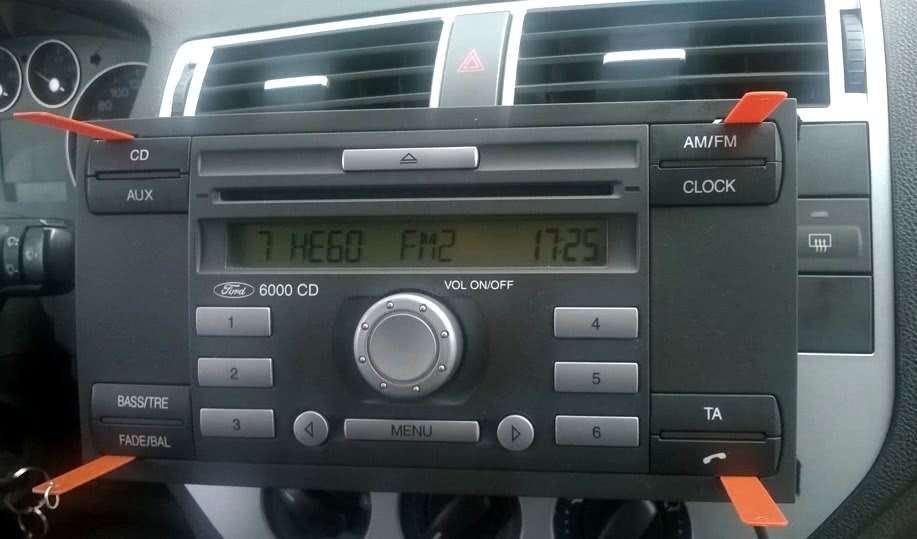

Для начала необходимо снять головное устройство с автомобиля. Для этого может потребоваться 2-4 специальных ключа. Практически для любой модели авто можно найти соответствующий видеоролик в Ютуб.

Далее удобно работать на столе. Необходимо снять крышку автомагнитолы со стороны печатной платы. Проще всего сделать подключение, если на плате имеется распиновка (маркировка) соответствующих точек.

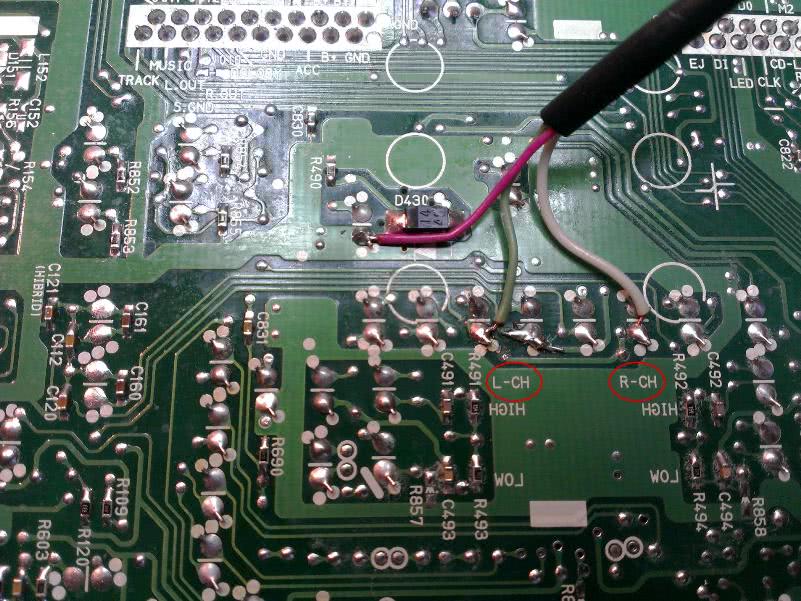

Линейный вход правого канала отмечается R-CH (расшифровывается right channel, то есть правый канал) и к этой точке следует припаять один из проводников кабеля. Вторую жилу кабеля необходимо присоединить к контакту входа левого канала, который маркируется L-CH (транскрипция left channel, то есть левый канал). Общий проводник нужно припаять к дорожке GND, которая соединена с корпусом магнитолы и минусом аккумулятора. Эта дорожка — самая широкая и покрывает значительную часть печатной платы.

При отсутствии указанной маркировки необходимо найти точки подключения регулятора громкости и присоединиться к ним. Средний вывод переменного резистора каждого канала подключен к соответствующему входу усилителя, один из крайних выводов чаще всего соединен с минусом питания, то есть GND, а на третий вывод подается сигнал источника, к которому и следует подключиться. Лучше всего найти в Интернете принципиальную электрическую схему Вашей магнитолы и ориентироваться по ней.

Пайку следует вести аккуратно, не допуская соединение соседних дорожек между собой. Излишний нагрев места присоединения может привести к отслаиванию печатного проводника от основы платы.

Теперь кабель нужно протащить наружу магнитолы через одно из отверстий на ее задней панели. Его длина должна быть достаточной для удобного использования, при этом слишком длинный провод подвержен влиянию помех.

Перед сборкой головного устройства необходимо проконтролировать мультиметром правильность распайки, целостность жил и отсутствие короткого замыкания между ними. Следует уложить шнур внутри корпуса магнитолы таким образом, чтобы при установке крышки его изоляция не была повреждена острыми элементами монтажа.

Проводник GND припаивают к общему контакту разъема. Сигнальные провода левого и правого каналов соединяют с его боковыми контактами точно так же, как это делалось при самостоятельном изготовлении кабеля АУКС (смотрите выше).

Магнитолу устанавливают на место и размещают гнездо АУКС в удобном месте. Как указывалось выше, перед включением необходимо уменьшить уровень громкости головного устройства автомобиля и подключаемого гаджета. Далее следует подобрать уровень сигнала источника, при котором обеспечивается наилучшее качество звучания. С этой же целью следует выбрать оптимальный режим работы автомагнитолы.

Желая ознакомиться с рекомендациями автопроизводителей по применению АУКС, я заглянул в толстые фолианты своего авто и автомобиля жены. К сожалению, современные руководства по эксплуатации содержат массу предостережений типа «не сушите кошку в СВЧ» и мало внятного по использованию аудиосистемы. Надеюсь, вышеизложенное восполнит данный пробел.

Через Bluetooth (без проводов)

Один из самых удобных и популярных способов. Все очень просто: смартфон подключается к автомагнитоле через Bluetooth и воспроизводит звук через динамики автомобиля. А в некоторых случаях (в зависимости от магнитолы), есть возможность использовать акустическую систему автомобиля для громкой связи. На экран магнитолы выводится информация о вызовах, уровне сети, заряде аккумулятора смартфона и другие функции. А сам процесс подключения практически ничем не отличается от подключения телефона к беспроводным наушникам, или колонке.

Главное, чтобы магнитола в вашем автомобиле поддерживала Bluetooth. Это можно узнать, посмотрев инструкцию, или характеристики на официальном сайте. Если в вашем авто штатное головное устройство, то вы скорее всего в курсе, есть там Блютуз, или нет. Так же в большинстве случаев на самом устройстве есть значок Bluetooth, или соответствующий пункт в настройках. Процесс подключения смартфона к акустической системе вашего автомобиля может отличаться от моей инструкции.

Как подключить:

  1. Нужно переключить магнитолу в режим Bluetooth (BT AUDIO). Обычно это делается с помощью кнопки Mode.Возможно, в зависимости от устройства, нужно активировать режим подключения (если телефон не обнаружит магнитолу по Блютуз).
  2. Открываем настройки Bluetooth на телефоне и выбираем там нашу магнитолу. В этом случае без разницы, Айфон, или смартфон на Андроид.
  3. На магнитоле скорее всего понадобится подтвердить подключение. У меня на экране появилась надпись Pairing, а затем Pair и два варианта NO и YES. Выбираем YES (разрешаем сопряжение) и подтверждаем.
  4. Все подключилось!
  5. На экране магнитолы появился уровень сигнала сети и уровень заряда моего Айфона (на Android так же работает). Так же на телефоне появился запрос на разрешение синхронизации моих контактов. Чтобы была возможность выполнять и принимать звонки через громкую связь в автомобиле.
  6. Нас интересует прослушивание музыки с телефона. Все звуки с телефона воспроизводятся через динамики автомобиля. Просто включаем на телефоне музыку (в проигрывателе, Apple Music, Spotify, Deezer, Google Play Музыка, YouTube, в браузере) и слушаем.Можно слушать аудиокниги через специальные приложения.

Треки можно переключать с помощью кнопок на магнитоле, или на руле. Так же можно управлять громкостью, принимать звонки. Но это зависит от функционала магнитолы, или комплектации вашего автомобиля.

Важно! Если у вас магнитола без Bluetooth, то можно купить специальный Bluetooth трансмиттер (приемник). Он подключается по AUX, а питание берет с USB. После чего можно вывести звук с любого телефона

Но только переключать треки на магнитоле не получится, придется делать это на телефоне. О Bluetooth трансмиттерах я расскажу еще более подробно.

После чего можно вывести звук с любого телефона. Но только переключать треки на магнитоле не получится, придется делать это на телефоне. О Bluetooth трансмиттерах я расскажу еще более подробно.

Я считаю, что такое подключение одно из самых удобных и доступных на сегодняшний день. А если вам повезло, и у вас автомобиль с поддержкой Apple CarPlay и Android Auto, то после подключения на экране головного устройства появляться иконки самых необходимых приложений, которые могут пригодиться в автомобиле. В том числе приложение “Музыка”.

Инструкция по подключению AUX

После того, как материнская плата магнитолы демонтирована, можно приступать к оборудованию ее AUX-выходом. На этом этапе автовладельцу понадобится паяльник, набор для пайки и небольшие знания радиоэлектроники.

  1. На материнской плате необходимо найти точки с отметками RCH (правый канал) и LCH (левый канал). Эти точки являются каналами стерео выхода из проигрывателя на плату.
  2. К точкам каналов нужно припаять провода от наушников, предварительно сняв с них изоляцию с помощью ножа. Зеленый припаять нужно припаять к левому каналу, красный — к правому. Общий провод нужно заземлить, припаяв к корпусу платы (или к точке GND). Так как провода тонкие, то понадобится маломощный паяльник с тонким жалом, а также паяльная лупа.
  3. Припаянные провода нужно дополнительно изолировать термоусадочной трубкой.
  4. Затем нужно вывести припаянные провода из корпуса магнитолы на переднюю панель автомобиля. Для этого можно просверлить отверстие в боковой стенке магнитолы. Вывод проводов с уже подсоединенным штекером можно оборудовать в пепельнице.
  5. После этого нужно собрать магнитолу в обратном порядке.

После оборудования магнитолы AUX-выходом необходимо проверить ее работоспособность. Сначала следует включить радио, чтобы проверить работу динамиков в штатном режиме, затем следует проверить проигрыватель кассет или CD-дисков.

Затем через AUX-выход следует подключить MP3 плеер или смартфон и выбрать любую композицию. На магнитоле нужно выбрать режим проигрывания «Кассета» или «CD-диск». При подключении AUX-выхода сигнал с проигрывателя должен заглушаться сигналом с внешнего устройства.

Оборудование магнитолы AUX-выходом — не единственный способ подключения смартфона или плеера к автомагнитоле. В качестве альтернативы можно использовать AUX-Bluetooth адаптер. Его плюсами являются отсутствие проводов в салоне и расширенные возможности по управлению магнитолой с помощью голосового управления или кнопок на самом устройстве. Минусом можно назвать стоимость адаптера и необходимость в его подзарядке.

AUX разъем на тюльпанах

Вы уже знаете стандарт AUX что это два разъема, и в каждый «тюльпан» данные провода припаиваются по такому правилу: к металлическим основаниям каждого из разъемов припаиваются провода общие (те, что одного цвета). К средним контактам разъемов припаиваются провода каждого из каналов. После завершения пайки еще раз все соединения по отдельности «прозвоните». И, убедившись, что все в порядке, наложите на контакты изоляцию.

Ваш переходник-кабель готов, подсоедините штекеры-«тюльпаны» к разъемам AUX IN и на устройстве с усилителем перейдите в режим AUX IN. В современных телевизорах, радиоприемниках или магнитолах, данное переключение выполняется с помощью меню. В кассетных магнитофонах и других устройствах старого образца нужно поискать переключатель FUNCTION и установить его в положение CD IN.

При подключении не забывайте, что MP3 плееры и многие другие из современных устройств звуковоспроизведения выдают на выход сигнал, довольно большой мощности. Чтобы ваш прибор с усилителем не оглушил всех очень громким «криком», сначала отрегулируйте громкость усилителя на минимум, а потом уже подключайте источник звука, уже после подключения вы всегда сможете поднять громкость до нужной величины. Подобным способом можно выполнять подключение MP3 плеера, телевизора или ноутбука к домашнему кинотеатру, кассетной магнитоле или музыкальному центру.

Таким образом, понятно, глядя на стандарт AUX что это отличная возможность подключать друг к другу различные звуковоспроизводящие гаджеты и технику, снабженную звукоусилителем. Даже если у вас завалялась в чулане работоспособная любимая кассетная магнитола, уступившая перед наступлением цифровой музыки, вы можете ее использовать снова, включив в AUX IN кабель от iPod или MP3 плеера.

Традиционный звуковой порт aux хорошо знаком звукооператорам, работающим с усилительным оборудованием и кабелями акустических систем. Наряду с компьютерным входом usb, этот тип входного соединения остается самым распространенным способом подключить к головному устройству автомобильной акустической системы внешние источники музыки. Вопрос, что такое aux в автомагнитоле актуален для автовладельцев, чьи машины оборудованы кассетными автомагнитолами, вообще не имеющими внешних входов.

Большинство современных медиасистем, автомагнитол в качестве внешних портов используют оба входа, aux и usb. Владельцы старых автомобилей, не желающие тратить деньги на покупку и установку нового головного устройства, могут самостоятельно сделать aux вход на автомагнитолу, обладая навыками электромонтажа, чтения радиосхем. Такое усовершенствование активно поддерживают автомобильные меломаны, которые считают, что старые автомагнитолы типа «Блаупункт» превосходят новые цифровые модели по качеству передачи музыки, «теплоте» звука.

Подведем итоги

Как видно, AUX  (аукс, аух) в автомобиле является простым и удобным решением. Если  возможности ГУ ограничены, USB отсутствует или вышел из строя,  тогда АУКС выход позволяет слушать музыку на магнитоле с плеера телефона или планшета через динамики авто.

Даже с учетом того, что USB-подключение способно обеспечить лучшее качество звука и управлять медиатекой  в этом случае проще, AUX IN можно использовать с любыми портативными аудиоустройствами, реализовать  проводное подключение  можно быстро и дешево. По этой причине вместо замены штатной магнитолы или покупки более современного устройства вполне можно слушать музыку в машине через AUX.

Грамотный подход позволяет расположить провода так, чтобы они не мешали водителю, а также организовать подключение используемого мобильного устройство к зарядке, что дает возможность прослушивать музыку почти так же удобно, как и через USB подключение.

Хочу показать на примере своей старой магнитолы, как вывести AUX, чтобы можно было подключить Ваш телефон или плеер, ну или любое другое аудио устройство.

Давайте заглянем в блок схему магнитолы, которую можно найти в Serviсe manual. В которой узнаем, что именно нам нужно. Так как переделка наша будет основываться на подмене выхода AM/FM тюнера на наш сигнал, то соответственно нужно найти нужные нам элементы. В данном случае сам тюнер TU1. И Микросхему управления сигналами (ее можно назвать предусилителем) TU.L и TU.R это Тюнер.Левый_канал и Тюнер.Правый_канал, далее уже микросхема предусилителя переработает этот сигнал, разделит его еще и на задний и передний каналы, и в зависимости от настроек добавит басов, и подкорректирует остальные частоты

Но нам это уже не важно, главное на входе микросхемы предусилителя, заменить выходной сигнал из Тюнера, на свой, допустим уже с телефона

После блок схемы, нужно взглянуть на принципиальную электрическую схему, и найти те самые TU.L TU.R (Тут они обозначены как, L-CH и R-CH, L- Левый, и R-Правый CH-Channel- Канал)

Так же обратите внимание на конденсаторы, что я обвел синим. Эти конденсаторы, не дают проходит постоянной составляющей напряжения, то есть если их убрать, то вместо звука вы получите хлопок, и колонка постоянно будет стоять на месте, втянутая либо вытянутая в зависимости от полярности подключения.В . Вот и сама микросхема предусилителя уже на плате

Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.В

Вот и сама микросхема предусилителя уже на плате. Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.В

Конденсаторы, которые фильтруют постоянную составляющую сигнала я убрал, но это временно, лишь для того, чтобы через них не проходил сигнал от тюнера. Однако при подключении нашего аудио устройства к магнитоле, их следует впаять обратно, + стороной к контактам микросхемы предусилителя.

В данны момент, для проверки я подпаял конденсатор с другой стороны платы, к нужной ноге микросхемы (1 или 2), к другому входу конденсатора, нужно подключить + источника звука, — же источника, можно подключить либо к 15 ноге микросхемы, так как она подключена к земле, либо к любому месту на корпусе магнитолы, так как это есть земля. То есть только + проходит через все микросхемы усилители и т.п. а — он как бы общий, что от аккумулятора, что от телефона )))

Ну и на последок схема предусилителя, в которой я выделил желтым 1 и 2 ноги, так как это входа Левого и Правого канала звука, и 18 -21 ноги, так как это выходы на усилитель, как видно их уже 4, а не два, то есть микросхема поделила каналы еще и на передний и задний. 15 ногу, я забыл выделить, но она тоже учавствует, и это земля. Так же в эту микросхему приходят и другие источники звука, в моем случае это CD, и встроенный AUX.В

В общем, что мы получили в итоге? При включении радио, на магнитоле, вместо него будет играть музыка с вашего телефона, или плеера, то есть по факту мы вывели AUX, вместо радио, но при этом и функцию радио можно сохранить, если поставить переключатель, и одним щелчком, можно будет подменять входа, либо на тюнер, либо на плеер/телефон. Как видите, все достаточно просто. Особенно, когда есть схема магнитолы )) Но даже без нее, просто вводя опознавательные знаки микросхем в гугл, и читая их даташиты, можно понять, что и куда подключатьP.S Сегодня вечером, на своем канале на YouTube сниму видио, с переделкой данной магнитолы, возможно кому-то не понятно из текста, но на видео станет яснее.В https://www.youtube.com/channel/UCqBQctYsXrT2sUYzfwCZ2YQВ

Всем удачи! И спасибо за чтение моих статейВ
