Таймер включения, выключения: виды таймеров, как сделать самому

Реле времени на микросхемах

Транзисторные схемы таймеров имеют много недостатков: сложность определения времени задержки, необходимость разрядки конденсатора перед следующим пуском, малые интервалы срабатывания. Микросхема NE555, получившая название «интегральный таймер», давно завоевала популярность. Ее применяют в промышленности, но можно увидеть множество схем, по которым делают реле времени своими руками.

Временная выдержка задается сопротивлениями R2, R4 и конденсатором С1. Контакт подключения нагрузки К1.1 замыкается при нажатии на кнопку SB1, а затем он самостоятельно размыкается после задержки, продолжительность которой определяется из формулы: tи = 1.1R2∙R4∙C1.

При повторном нажатии на кнопку процесс повторяется.

Во многих бытовых приборах применяются микросхемы с реле времени. Инструкция для пользования — это необходимый атрибут правильной эксплуатации. Она также составляется для таймеров, созданных своими руками. От этого зависит их надежность и долговечность.

Схема работает от простейшего блока питания на 12 В из трансформатора, диодного моста и конденсатора. Ток потребления составляет 50 мА, а реле коммутирует нагрузку до 10 А. Регулируемую задержку можно сделать от 3 до 150 с.

Пневматика и часовой тип

Схемы на основе пневматических систем — уникальные. Эти приборы содержат специальную систему замедления — демпферное устройство пневматического типа. Время выдержки «пневматики» можно настраивать путем расширения или сужения сечения трубы, откуда подается воздух. Для такой операции в конструкции предусмотрен специальный регулировочный винт.

Временная задержка здесь колеблется в районе 1–60 сек. Однако есть экземпляры, срабатывающие в два раза быстрее. В действительности существуют небольшие погрешности по указанному времени.

Устройства, именуемые часовыми реле, широко распространены в электрике. Такой тип активно используют для сооружения автоматических рубильников, которые защищают цепи напряжением 500−10000 вольт. Время срабатывания — 0,1−20 сек.

Основой часовых реле является пружина, которая взводится электромагнитным механическим приводом. Контактные группы часового механизма коммутируют после пройденного промежутка времени, заданного заранее на специальной шкале устройства.

Скорость хода прибора напрямую зависит от силы тока, проходящего в обмотке. Это помогает настроить устройство под защитные функции. Главной особенностью такой защиты является полная независимость от влияния внешних факторов.

Где найти и как использовать готовые шаблоны с таймером

Упростить процесс создания письма с таймером помогут готовые шаблоны. Чтобы найти шаблоны с таймером, нажмите «Создать рассылку» и на шаге «Создание письма» выберите категорию «Ecommerce».

Выберите один из 5 шаблонов и нажмите «Использовать».

Шаблон откроется в конструкторе UniSender. Чтобы настроить таймер, нажмите на блок с таймером, а затем на кнопку «Configure» в свойствах блока.

Настройте дату события, от которого идет отсчет, и внешний вид таймера, нажмите «Сохранить».

Далее замените текст, картинки и ссылки в шаблоне на свои, и письмо с таймером готово, можно отправлять рассылку.

Простая схема для новичков

Начинающим радиолюбителям можно попробовать сделать таймер, принцип действия которого максимально прост.

Тем не менее, таким простым устройством можно включать нагрузку на конкретное время. Правда, время на которое подключается нагрузка всегда одно и то же.

Алгоритм работы схемы заключается в следующем. При замыкании кнопки, имеющей обозначение SF1, конденсатор C1 полностью заряжается. Когда она отпускается, указанный элемент C1 начинает разряжаться через сопротивление R1 и базу транзистора, имеющего обозначение в схеме — VT1.

На время действия тока разрядки конденсатора C1, пока его достаточно для поддержания транзистора VT1 в открытом состоянии, реле K1 будет во включенном состоянии, а затем отключится.

При желании вы можете изменить время срабатывания изменив ёмкость C1.

Недельный таймер

Электронный таймер включений-выключений в автоматическом режиме используется в разных сферах. «Недельное» реле коммутирует в рамках заранее установленного недельного цикла. Прибор позволяет:

  • Обеспечить функции коммутации в системах освещения.
  • Включать/выключать технологическое оборудование.
  • Запускать/отключать охранные системы.

Габариты устройства небольшие, в конструкции предусмотрены функциональные клавиши. Используя их, можно легко запрограммировать прибор. Помимо этого, имеется жидкокристаллический дисплей, на котором отображается информация.

Режим управления можно активировать, нажав и удерживая кнопку «Р». Настройки сбрасываются кнопкой «Reset». Во время программирования можно установить дату, лимит — недельный срок. Реле времени может работать в ручном или автоматическом режиме. Современная промышленная автоматика, а также разные бытовые модули чаще всего оборудуются приборами, которые можно настроить при помощи потенциометров.

Передняя часть панели предполагает наличие одного или нескольких штоков потенциометра. Их можно регулировать при помощи лезвия отвертки и устанавливать в нужное положение. Вокруг штока имеется размеченная шкала. Подобные приборы широко применяются в конструкциях контроля вентиляционных и отопительных систем.

Самый простой таймер 12В в домашних условиях

Наиболее простое решение — это реле времени 12 вольт. Такое реле может быть запитано от стандартного блока питания на 12v, каких очень много продается в различных магазинах.

На рисунке ниже приведена схема устройства включения и автоматического выключения осветительной сети, собранная на одном счетчике интегрального типа К561ИЕ16.

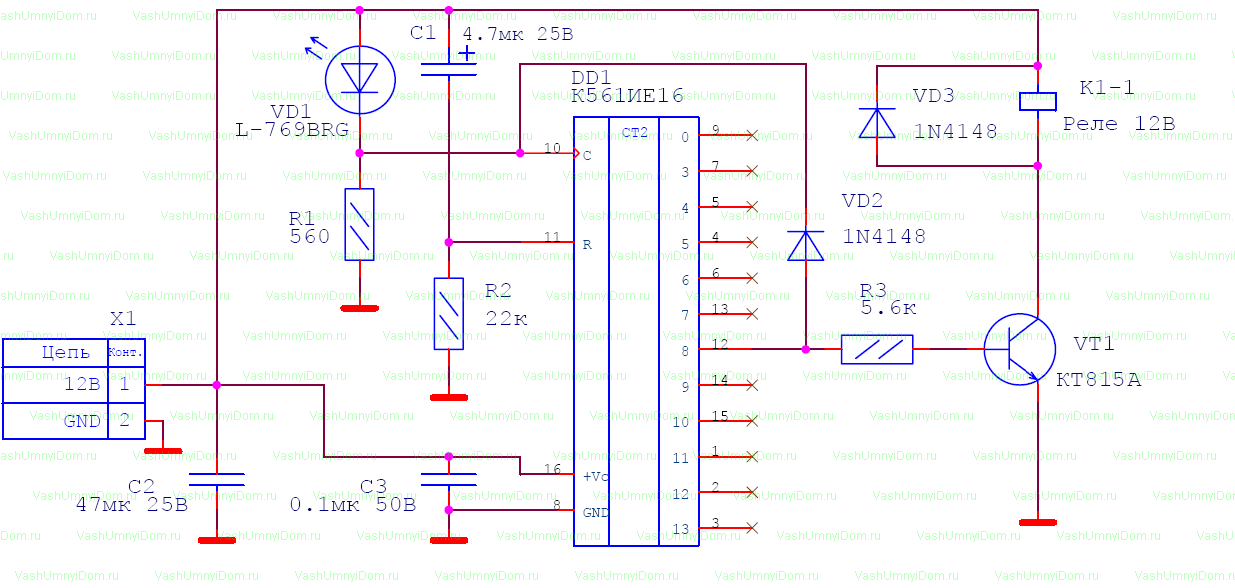

Рисунок. Вариант схемы 12v реле, при подаче питания включающего нагрузку на 3 минуты.

Данная схема интересная тем, что в качестве генератора тактирующих импульсов выступает мигающий светодиод VD1. Частота его мерцаний составляет 1,4 Гц. Если светодиод конкретно такой марки найти не удастся, то можно использовать подобный.

Рассмотрим исходное состояние срабатывания, в момент подачи питания 12v. В начальный момент времени конденсатор С1 полностью заряжается через резистор R2. На выводе под №11 появляется лог.1, делающий данный элемент обнуленным.

Транзистор, подсоединенный к выходу интегрального счетчика, открывается и подает напряжение 12В на катушку реле, через силовые контакты которого замыкается цепь включения нагрузки.

Дальнейший принцип действия схемы, работающей на напряжении 12В, состоит в считывании импульсов, поступающих с индикатора VD1 с частотой 1,4 Гц на контакт №10 счетчика DD1. С каждым снижением уровня поступающего сигнала происходит, так сказать, приращение значения счетного элемента.

При поступлении 256 импульса (это равняется 183 секундам или 3 минутам) на контакте №12 появляется лог. 1. Такой сигнал является командой для закрывания транзистора VT1 и прерывания цепи подключения нагрузки, через контактную систему реле.

Одновременно с этим, лог.1 с вывода под №12 поступает через диод VD2 на тактовую ногу C элемента DD1. Этот сигнал блокирует в дальнейшем возможность поступления тактовых импульсов, таймер срабатывать больше не будет, вплоть до пересброса питания 12В.

Исходные параметры для таймера срабатывания задаются разными способами подсоединения транзистора VT1 и диода VD3, указанных на схеме.

Немного преобразив такое устройство можно сделать схему, имеющую обратный принцип действия. Транзистор КТ814А следует поменять на другой тип — КТ815А, эмиттер подключить к общему проводу, коллектор к первому контакту реле. Второй контакт реле следует подключить к напряжению питания 12В.

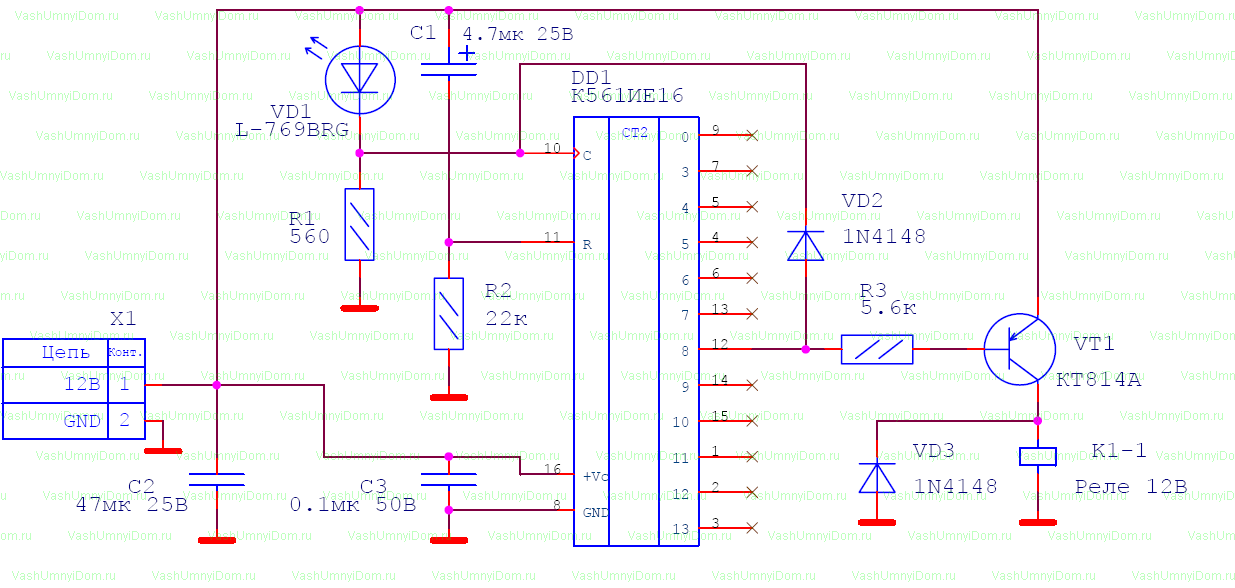

Рисунок. Вариант схемы 12v реле, включающего нагрузку через 3 минуты после подачи питания.

Теперь после подачи питания реле будет отключено, а открывающий реле управляющий импульс в виде лог.1 выхода 12 элемента DD1 будет открывать транзистор и подавать на катушку напряжение 12В. После чего, через силовые контакты будет происходить подключение нагрузки к электрической сети.

Данный вариант таймера, функционирующий от напряжения 12В, на отрезке времени 3 минуты будет держать нагрузку в отключенном состоянии, а затем подключит её.

При изготовлении схемы, не забудьте расположить конденсатор ёмкостью 0.1 мкФ, на схеме имеющий обзначение C3 и напряжением 50В как можно ближе к питающим выводам микросхемы, иначе счетчик будет часто сбоить и время выдержки реле будет иногда меньше, чем должно быть.

В частности, это программирование времени выдержки. Применив, к примеру, такой DIP-переключатель как показано на рисунке, вы можете соединить одни контакты переключателей с выходами счетчика DD1, а вторые контакты объединить вместе и подключить к точке соединения элементов VD2 и R3.

Таким образом, с помощью микропереключателей вы сможете программировать время выдержки реле.

Подключение точки соединения элементов VD2 и R3 к различным выходам DD1 изменит время выдержки следующим образом:

Номер ноги счётчика Номер разряда счётчика Время выдержки
7 3 6 сек
5 4 11 сек
4 5 23 сек
6 6 45 сек
13 7 1.5 мин
12 8 3 мин
14 9 6 мин 6 сек
15 10 12 мин 11 сек
1 11 24 мин 22 сек
2 12 48 мин 46 сек
3 13 1 час 37 мин 32 сек

Схемы подключения вентилятора

Как же можно воплотить в жизнь схему подключения вентилятора с таймером Era или любого другого производителя? Стоит сразу отметить, что такую работу не обязательно доверить специалистам, все можно сделать самостоятельно. При этом установить само устройство — не проблема, и это еще полдела. Главное — подать на него напряжение. И поскольку мы рассматриваем вентиляторы, которые оснащены таймером, то вариантов не особо много:

  • Подключение через выключатель – то есть параллельно освещению.
  • Подключение напрямую к распределительной коробке – полностью автоматизированная система без участия со стороны человека.

Стоит заметить, что все эти варианты лучше реализовывать на этапе проведения ремонта или строительства нового объекта. Тогда провода будут надежно спрятаны под плиткой либо штукатуркой. В противном случае это представляет определенные сложности.

Схема подключения понижающего трансформатора

Как подключить трансформатор 220 на 12 вольт, интересует многих. Делается все просто. Подсказывает алгоритм действий маркировка в местах подключения. Выведенные клеммы на панель соединения с контактными проводами потребительского прибора обозначены латинскими буквами. Клеммы, к которым подключают нулевой провод, помечены символами N или 0. Силовая фаза — обозначение L или 220. Выходные клеммы обозначены цифрами 12 или 110. Остается не перепутать клеммы и практическими действиями ответить на вопрос, как подключить понижающий трансформатор 220.

Заводская маркировка клемм обеспечивает безопасное подключение человеком, не знакомым с подобными действиями. Импортные трансформаторы проходят отечественный сертификационный контроль и не представляют опасности при эксплуатации. Подключают изделие на 12 вольт по описанному выше принципу.

Теперь понятно, как подключают понижающий трансформатор заводского изготовления. Сложнее определиться с самодельным устройством. Сложности возникают, когда при монтаже прибора забывают промаркировать клеммы

Чтобы совершить подключение без ошибки, важно научиться визуально определять толщину проводов. Первичная катушка изготовлена из проволоки меньшего сечения, чем обмотка концевого действия. Схема подключения простая

Схема подключения простая.

Надо усвоить правило, согласно которому можно получать повышающее электрическое напряжение, прибор подключают в обратном порядке (зеркальный вариант).

Принцип работы понижающего трансформатора понять легко. Эмпирически и теоретически установлено, что связь на уровне электронов в обоих катушках следует оценивать как разность магнитного потокового воздействия, создающего контакт с обоими катушками, к электронному потоку, который возникает в обмотке с меньшим числом витков. Подключая концевую катушку, обнаруживают, что в цепи появляется ток. То есть получают электроэнергию.

И здесь возникает электротехническая коллизия. Подсчитано, что подаваемая энергия от генератора на первичную катушку равна энергии, направленной в созданную цепь. И это происходит, когда между обмотками нет металлического, гальванического контакта. Передается энергия путем создания мощного магнитного потока, имеющего переменные характеристики.

В электротехнике есть термин «рассеивание». Магнитный поток на пути следования теряет мощность. И это плохо. Исправляет положение конструктивная особенность устройства трансформаторов. Созданные конструкции металлических магнитных путей не допускают рассеивания магнитного потока по цепи. В результате магнитные потоки первой катушки равны значениям второй или почти равны.

Идея 3. На базе микросхем

Это более сложный вариант, чем с использованием транзисторов, но цифровое реле не требует нажатия кнопки для начала нового цикла, они более устойчивы. Циклическое реле позволяет выполнять несколько операций в автоматическом режиме, за счет наличия микросхемы существует источник внутреннего опорного питания, можно значительно увеличить пределы задержки времени.


Рис. 7. На базе микросхемы КР512ПС10

Посмотрите на рисунок, приведенная здесь схема рассчитана на работу в цепи 220 В. Для ее реализации вам понадобятся резисторы разного номинала, указанные на схеме, диодный мост, пара транзисторов, полупроводниковые элементы, конденсаторы, промежуточное реле, микросхема.

Ее принцип действия идентичен с описанным ранее вариантом на двух транзисторах с той разницей, что в цепи управления временной задержкой появляется микросхема. С помощью которой заряд конденсатора может накапливаться в десятки раз дольше, соответственно, получается возможность увеличения времени задержки.

Процесс сборки не представляет особых трудностей для опытных радиолюбителей, имеющих навыки пайки и чтения схем. Однако для новичков такое реле времени может представлять определенную сложность, поэтому им следует внимательно относиться к процессу.

Описание схемы работы простого цифрового таймера

Как только будет включено питание таймера, конденсатор С1 заряжается через сопротивление R2 в результате чего на выводе 11 кратковременно появляется лог.1, переводя все выходы счетчика в ноль. Транзистор, подключенный к выходу счетчика, откроется и сработает реле, подключив своими контактами нагрузку.

С мигающего светодиода с частотой около 1,4 Гц поступают импульсы на тактовый вход (ножка 10) счетчика DD1. C каждым спадом входного импульса происходит приращение счетчика. По прошествии 256-и импульсов (по времени это займет приблизительно 256 / 1,4 Гц = 183 сек. или ~ 3 минуты), на выводе 12 возникает лог.1. В связи с этим транзистор закроется, обесточив нагрузку. Плюс ко всему лог.1 с выхода 12 поступает на тактовый вход DD1 через диод VD1, останавливая тем самым работу таймера.

Периодичность работы таймера можно подобрать путем подключения точку соединения резистора R3 и диода VD1 к различным выходам DD1. Немного подправив данную схему, возможно построить таймер, исполняющий противоположную функцию работы. Изменение затрагивает транзистор VT1. Его необходимо поменять на транзистор иной структуры.

Теперь при появлении на выходе счетчика лог.1, транзистор будет открываться и включать нагрузку. Взамен электрореле в данном варианте, возможно включить простой звуковой излучатель с внутренним генератором, к примеру, HCM1612X. Подсоединять электроизлучатель необходимо соблюдая полярность.

Преимущества ТТР

К преимуществам реле относят:

  • возможность коммутации сравнительно мощных нагрузок;
  • высокое быстродействие;
  • работа в условиях гальванической развязки;
  • способность выдерживать кратковременные перегрузки.

Уникальные эксплуатационные характеристики ТТР позволяют применять их без каких-либо ограничений с одновременным увеличением ресурса срабатываний. Все перечисленные достоинства этих приборов являются прекрасным поводом для того, чтобы попытаться собрать твердотельное реле своими руками. К минусам этих изделий следует отнести необходимость дополнительного питания, а также потребность в отводе излишков тепла, образующегося при работе с мощными нагрузками.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

один спускается вниз к переключателю (Выкл)

второй — это питание приходящее с распредщитка (Гр.Осв)

третий — идет на светильники в ванной комнате (Свет)


Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

L-фаза питания

T-фаза для управления вытяжкой посредством таймера

N-ноль

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V. Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

фазную жилу питания L — к клемме с аналогичной маркировкой

фазу таймера вентилятора — на средний контакт с надписью Т

нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T. Тогда девайс будет работать только при включении и отключении клавиш света

Ни о какой автоматике и задержке времени здесь речи быть не может

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Далее закрепляете вентилятор и проверяете его работу, включив и выключив освещение в ванной.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

либо отверстия расположены близко от края плитки

либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Установка вентилятора в вентиляционный канал

Перед тем как окончательно монтировать устройство на его место в канал вентиляции, важно убедиться, что все необходимые провода подведены. Чаще всего кабель прокладывают в стене напрямую от распределительной коробки

При подключении важно совместить фазу на клемме и на проводе. Если устанавливается канальный вентилятор с таймером, то необходимо подключить третий, сигнальный, провод

Для монтажа необходимо демонтировать декоративную панель, закрывающую воздуховод. Если фиксировать устройство предполагается с помощью саморезов, необходимо предварительно просверлить отверстия в стене под дюбели.

Затем следует забить дюбели в стену, установить прибор и в конце закрутить саморезы в подготовленное для них место. Второй вариант крепления устройства – с использованием специального клея или герметика.

Крепление получается не таким надежным, зато оно более простое.

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

  • на транзисторах;
  • на микросхемах;
  • для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Необходимые радиодетали:

  1. Транзистор КТ 3102 (или КТ 315) — 2 шт.
  2. Конденсатор.
  3. Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
  4. Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

  • резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
  • диод 1N4148;
  • емкость на 4700 мкФ и 16 В;
  • кнопка;
  • микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны резистор соединен с сопротивлениями на 510 и на 100 кОм. Один из выводов последнего идет на микросхему. Второй вывод микросхемы соединен с резистором на 510 кОм, а третий — с диодом. К полупроводниковому устройству подключается второй контакт реле, которое соединено с исполняющим устройством. Отрицательный полюс источника питания связан с сопротивлением на 510 кОм.

Watch this video on YouTube

Под питание на выходе 220 В

Две вышеописанные схемы рассчитаны на напряжение 12 В, т. е. не подходят для мощных нагрузок. Устранить этот недостаток допустимо с помощью магнитного пускателя, установленного на выходе.

Если в качестве нагрузки выступает маломощное устройство (бытовое освещение, вентилятор, трубчатый электрический нагреватель), то можно обойтись без магнитного пускателя. Роль преобразователя напряжения выполнят диодный мост и тиристор. Необходимые детали:

  1. Диоды, рассчитанные на ток больше 1 А и обратное напряжение не выше 400 В, — 4 шт.
  2. Тиристор ВТ 151 — 1 шт.
  3. Емкость на 470 нФ — 1 шт.
  4. Резисторы: на 4300 кОм — 1шт, на 200 Ом — 1 шт., регулируемый на 1500 Ом — 1 шт.
  5. Выключатель.

К питанию 220 В подключается контакт диодного моста и выключатель. Второй контакт моста соединен с выключателем. Параллельно к диодному мосту подключается тиристор. Тиристор соединяется с диодом и сопротивлениями на 200, на 1500 Ом. Вторые выводы диода и резистора (200 Ом) идут на конденсатор. Параллельно последнему подключено сопротивление на 4300 кОм. Но необходимо помнить, что данное устройство не используется для мощных нагрузок.

Watch this video on YouTube

Основные виды и принцип работы реле времени

Режимы работы, описание характеристик и назначение выводов микросхемы NE555

Что такое импульсное реле — схема подключения для управления освещением

Что такое электромагнитное реле, их виды и принцип работы

Принцип работы и схема подключения теплового реле

Что такое реле напряжения и для чего оно нужно в квартире

Сфера применения реле времени

Человек всегда стремился облегчить себе жизнь, внедряя в обиход разные приспособления. С появлением техники на базе электродвигателя встал вопрос об оснащении ее таймером, который управлял бы этим оборудованием автоматически. Включил на заданное время — и можно идти заниматься другими делами. Агрегат по истечении установленного периода сам отключится. Вот для такой автоматизации и потребовалось реле с функцией автотаймера.

Классический пример рассматриваемого устройства – это в реле в старой стиральной машинке советского образца. На ее корпусе имелась ручка с несколькими делениями. Выставил нужный режим, и барабан крутится в течение 5–10 минут, пока часики внутри не дойдут до нуля.

Сегодня реле времени устанавливают в:

  • микроволновки, печи и иную бытовую технику;
  • вытяжные вентиляторы;
  • системы автополива;
  • автоматику управления освещением.

В большинстве случаев прибор делают на основе микроконтроллера, который одновременно и управляет всеми остальными режимами работы автоматизированной техники. Производителю так дешевле. Не надо тратиться на несколько отдельных устройств, отвечающих за что-то одно.

По типу элемента на выходе реле времени заводские модели и самоделки делятся на:

  • релейные (нагрузка подключается через «сухой контакт»);
  • симисторные;
  • тиристорные.

Наиболее надежен и устойчив к всплескам в сети первый вариант. Устройство с коммутирующим тиристором на выходе следует брать, только если подключаемая нагрузка нечувствительна к форме питающего напряжения.

Чтобы самостоятельно изготовить реле времени, также можно воспользоваться микроконтроллером. Однако самоделки в основном делаются для простых вещей и условий работы. Дорогой программируемый контроллер в такой ситуации – лишняя трата денег. Есть гораздо более простые и дешевые в исполнении схемы на основе транзисторов и конденсаторов. Причем вариантов существует несколько, выбрать для своих конкретных нужд есть из чего.

Как настроить таймер включения и выключения электроприборов

Вне зависимости от марки и конструкции таймера и места его установки, настройки однотипных устройств выполняются аналогично, а именно:

  1. Настройка устройств механического типа. Розетки с таймером механического типа оснащаются поворотным барабаном, на котором нанесена разметка, определяющая цикличность включения и временной интервал. Для моделей, предназначенных к установке на ДИН-рейку, настройка выполняется поворотными регуляторами, посредством которых задаётся каждый из параметров отдельно.
  2. Настойка электронных приборов. Для настройки режимов работы таймеров данного типа используются кнопки, расположенные на корпусе устройства: TIMER и WEEK, DAY и ON, OFF и AUTO, а также CLOCK, MINUTE и HOUR. Процесс настройки конкретной модели отражён в инструкции по эксплуатации, идущей в комплекте поставки.

Настройка электронных моделей осуществляется при помощи кнопок, расположенных на их корпусе

Схема для 220 Вольт

Таймеры на транзисторах и микросхемах работают от 5–14 В (стандартно от 12 В). Реле времени на 220 Вольт — это сборки диодные с магнитными пусктелями. Если обслуживаемая техника маломощная (например, освещение, лампы, паяльники, кипятильники, маленькие моторчики и подобное), то последний можно не устанавливать — диодный мост, тиристор трансформируют напряжение сами.

Рассмотрим таймер лампочки, основные части: диодный мост, тиристор. Подключать еще какую-либо нагрузку не рекомендуется: тиристор пропустит только положительную синусоиду переменных 220 Вольт. Для перечисленных потребителей этого хватит, но иные электроприборы могут не выдержать.

Что потребуется:

  • резисторы: 4.3 мОм (R1), 200 Ом (R2) и регулируемый 1.5 кОм (R3);
  • 4 диода с макс. током от 1 А, обратным напряжением от 400 В;
  • конденсатор 0.47 мкФ;
  • тиристор (можно аналоги) BT151;
  • обычный микропереключатель.

Принцип стандартный для таких сборок: постепенная зарядка конд. C1 (начинается после активации S1). Тиристор VS1 при этом открыт, на нагрузку L1 от сети идут 220В. После зарядки он закрывается, отсекая ток — лампа выключается. Пауза регулируется установкой значения на R3, подбором емкости C1.

Сборка имеет минус: прикосновение к любому оголенному проводку, ножке грозит сильным ударом тока, так как на элементы поступает сильный ток.

Реле времени выдержки с регулировкой времени 220 В

Чтобы сделать более надежное, качественное и безопасное устройство потребуется больше усилий и средств.

Далее пойдет речь именно о таком устройстве. На нашем сайте есть другая статья, о том, как сделать реле времени на 555 таймере своими руками с более простой схемотехникой, без трансформатора. Там же можно найти описание работы микросхемы 555.

Приведенная ниже схема собрана на микросхеме таймере 555, впервые выпущенной в 1972 году, но тем не менее не сбавляющей свою популярность. Применение микросхемы позволяет с большой степенью точности отсчитать необходимый интервал времени выдержки таймера от 3 сек до 10 минут.

Для питания устройства применяется трансформатор — управляющая часть схемы имеет гальваническую развязку.

Коммутация нагрузки производится с помощью силового симистора. Его включение осуществляется симисторной оптопарой, имеющей схему обнаружения нуля.

В результате — коммутация нагрузки происходит близко к моменту перехода синусоидального напряжения питания через ноль. Такое включение максимально безболезненно для нагрузки и не производит помех в момент включения.

Реле времени 220в

Большинство электронных схем работают на малом напряжении с гальванической развязкой от сети, но при этом могут коммутировать значительные нагрузки.

Временная задержка может производиться от реле времени 220В. Всем известны электромеханические устройства с задержкой выключения старых стиральных машин. Достаточно было повернуть ручку таймера, и устройство включало двигатель на заданное время.

На смену электромеханическим таймерам пришли электронные устройства, которые также применяются для временного освещения в туалете, на лестничной площадке, в фотоувеличителе и т. п. При этом часто используются бесконтактные переключатели на тиристорах, где схема работает от сети 220 В.

Питание производится через диодный мост с допустимым током 1 А и более. Когда контакт выключателя S1 замыкается, в процессе зарядки конденсатора С1 открывается тиристор VS1 и загорается лампа L1. Она служит нагрузкой. После полной зарядки тиристор закроется. Это будет видно по отключению лампы.

Время горения лампы составляет несколько секунд. Его можно менять, установив конденсатор С1 с другим номиналом или подключив к диоду D5 переменный резистор на 1 кОм.

Создание таймера обратного отсчета

Пример

<!— Display the countdown timer in an element —><p id=»demo»></p><script>// Set the date we’re counting down to
var countDownDate = new Date(«Sep 5, 2018 15:37:25″).getTime();//
Update the count down every 1 secondvar x = setInterval(function() {  // Get todays date and time  var now = new Date().getTime();  // Find the distance between now an the count down date
var distance = countDownDate — now;  // Time calculations for
days, hours, minutes and seconds  var days = Math.floor(distance /
(1000 * 60 * 60 * 24));  var hours = Math.floor((distance % (1000 *
60 * 60 * 24)) / (1000 * 60 * 60));  var minutes = Math.floor((distance
% (1000 * 60 * 60)) / (1000 * 60));  var seconds = Math.floor((distance
% (1000 * 60)) / 1000);  // Display the result in the element with
id=»demo»  document.getElementById(«demo»).innerHTML = days + «d » +
hours + «h »  + minutes + «m » + seconds + «s «;  // If
the count down is finished, write some text   if (distance < 0) {
clearInterval(x);    document.getElementById(«demo»).innerHTML
= «EXPIRED»;  }}, 1000);
</script>

Совет: Узнайте больше о методе Window.setInterval() в нашей справке на JavaScript.

❮ Назад
Дальше ❯

Схема электронного реле

Реализация идеи нового реле представлена на схеме.

Здесь применена широтно-импульсная модуляция (ШИМ) в управлении ключевым элементом питания нагрузки. Роль электронного ключа должен выполнять элемент, обеспечивающий коммутацию постоянного напряжения 12 В с номинальным током нагрузки 12 А и кратковременным импульсным до 150 А. При этом необходимо малое падение мощности на нём в открытом состоянии и напряжение управления не более 5 В с малыми токами, работающими на слабо ёмкостную нагрузку.

Выбранный транзистор МОП с p-каналом IRF9310 отвечает этим требованиям и имеет следующие характеристики:

• напряжение сток-исток 30 В; • ток сток-исток 20 А; • пороговое напряжение затвор-исток 2,4 В; • сопротивление открытого канала 6,8 мОм; • входная ёмкость затвора 5250 пФ; • максимальная рассеиваемая мощность 2,5 Вт.

На схеме это транзистор VT4. Резистор R12 обеспечивает его надёжное и быстрое запирание. Управление ШИМ обеспечивает микроконтроллер ATtiny13A с рабочей частотой 1,2 МГц. Потребляемый микросхемой ток не превышает 1 мА. Её максимальный выходной ток 40 мА обеспечивает надёжное срабатывание ключевого элемента VT4 и ограничивается резистором R11 в пределах 33–35 мА.

Питание -5 В для ATtiny13A обеспечивается линейным стабилизатором 79L05 рассчитанном на ток нагрузки 100 мА. Конденсатор C2 сглаживает пульсации тока в моменты срабатывания транзистора VT4. Его емкость допускается 1,0–2,2 мкФ. Этот элемент единственный, который потребляет много энергии во всей схеме – до 6 мА тока покоя. Постоянное питание +12 В для всей схемы осуществляется только при включенном зажигании через VT1. Здесь применён полевой n-канальный транзистор IRLML0030. Можно использовать и другой рассчитанный на напряжение до 20 В при максимальном токе нагрузки 5 А. На массу исток транзистора подключается или через холодные лампы фар и диод VD3 или посредством включателя фар через VD4 и R6.

Сигналы управления микроконтроллера подаются на входы PB3 и PB4. Через VT2 информируется о выключении зажигания и необходимости выключения света фар. Через VT3 подаётся сигнал о включении фар. Конденсатор C1 обеспечивает, после кратковременного отключения ближнего света, накал ламп на уровне 50% в течение 0,5 сек. Используется танталовый малогабаритный электролитический конденсатор, рассчитанный на напряжение 35 В. Можно использовать и меньшей ёмкости – до 10 мкФ.
