Электрический теплый пол под плитку своими руками

Особенности конструкции и выбор материалов

Чтобы в полной мере ощутить эффект от внедрения нужно позаботиться в первую очередь выбором качественных материалов — от теплоизолятора, до напольного покрытия.

Хороший теплоизолятор поможет минимизировать потери тепла на утечку в конструктивные элементы здания, а качественные трубы пола дадут гарантию длительной, беспроблемной эксплуатации. Окончательная отделка пола также стоит больших денег и демонтаж, по причине нелепого протекания из-за заводского дефекта дешевой китайской продукции, сведет на нет большую часть потраченных усилий.

В связи с тем, что технология укладки отличается достаточно высокой сложностью, не имеет особого смысла рассматривать нюансы и профессиональные тонкости. Намного лучше будет доверить эту работу опытным монтажникам, являющимися знатоками своего дела.

Процесс монтажа теплого пола

Итак, переходим непосредственно к самому монтажному процессу. Будем считать, что основание в помещении – это бетонная плита перекрытия. Поэтому в первую очередь осматриваем ее на предмет наличия различного рода дефектов. Это могут быть трещины, выбоины, сколы и т.д. Самый простой способ от них всех избавиться – залить стяжку.

Подгонка под размер помещения

Необходимо выждать время, чтобы стяжка хорошо просохла. Сколько на этой потребуется дней, написано в инструкции на бумажном мешке. После чего поверх стяжки укладывается подложка под теплый пол. На современном рынке этот материал представлен огромным разнообразием. Здесь и различные цены, и различные материалы

Рекомендуем обратить внимание на подложку, изготовленную из вспененных полимеров с верхним фольгированным слоем

  • Во-первых, это рулонный материал с небольшой толщиной, но с прекрасными техническими характеристиками. Он не сильно будет влиять на высоту потолков.
  • Во-вторых, полимерный материал будет выполнять сразу две функции: изоляции пола от влажности и его утепление.
  • В-третьих, отражающий слой будет перенаправлять поток тепловой энергии в сторону помещения. Вот почему подложку укладывают фольгированным слоем вверх.

Обратите внимание, что утеплением пола можно пренебречь, если снизу под комнатой, где производится монтаж теплого пола, расположена другая комната, утепленная и обогреваемая. Но пароизоляцию вам провести все равно советуем. Для этого можете использовать обычную полиэтиленовую пленку толщиною не меньше 0,2 мм

Для этого можете использовать обычную полиэтиленовую пленку толщиною не меньше 0,2 мм.

Схема укладки кабеля

Следующий этап – это монтаж самого теплого пола. Если вами был выбран вариант с матами, то как таковой схемы укладки нет. Просто маты подрезаются под свободную площадь помещения, куда и укладываются, соединяясь между собой. Ну, примерно так, как показано на рисунке снизу.

Уложенные маты теплого пола

Если используется отдельный нагревательный кабель, то вариаций на тему схемы укладки огромное количество. Им можно заполнять свободную площадь, как вам пожелается. Конечно, надо будет учитывать момент экономии самого материала, поэтому придется продумать схему так, чтобы это отразилось на экономии, но не отразилось на эффективности обогрева комнаты.

Окончание монтажного процесса

Теперь вам необходимо ознакомиться со схемой подключения электрического теплого пола. По сути, она у всех видов электрических теплых полов одинаковая. Есть небольшие различия, но о них чуть ниже. Хотелось бы сказать, что все-таки сердце данного вида отопительной системы является не сам нагревательный элемент. Скорее всего, это терморегулятор. Именно от этого прибора зависит, как работает отопительная система, насколько эффективно и экономично.

Посмотрите на рисунок снизу, и вы сразу поймете, как надо подключать теплый пол. К установленному на стене термостату подходят шесть проводов попарно. Производится три подключения.

  1. От сети переменного тока идут два провода.
  2. От нагревательного кабеля два провода.
  3. От температурного датчика два провода.

В некоторых терморегулятора датчик установлен, как неотъемлемая часть прибора, и размещается в корпусе термостата. Он контролирует температуру воздуха в помещении. Это те самые отличия, о которых упоминалось выше.

Схема подключения

Итак, кабель подключен, теперь его необходимо проверить на корректность работы. Включаете систему отопления и проверяете, как она работает, греют ли все участки, правильно ли работают термостат и термодатчик, хорошо ли они связаны между собой, правильно ли ведется отслеживание температуры и ее регуляция. Если тестирование теплого пола вас полностью удовлетворяет, можно переходить к следующему этапу.

Как уже было сказано выше, остается залить всю конструкцию электрического теплого пола стяжкой. Но это не единственный способ подготовки основания под напольное покрытие. К примеру, по проекту в вашем доме должны быть установлены деревянные полы. Что делать в этом случае?

Во-первых, меняется вся технология, потому что дощатый пол можно уложить только на лаги. Поэтому после того как будут закончены этапы, связанные с установкой гидро- и теплоизоляции, необходимо на полу установить систему лаг. А вот уже между ними укладывать нагревательный элемент. И, как окончательный этап, сборка дощатого пола по лагам.

И последнее в этой статье. Как говориться, лучше один раз увидеть, поэтому на этой странице сайта мы разместили видео – монтаж электрического теплого пола своими руками.

https://youtube.com/watch?v=4BQuu2v1Nh0

Не забудьте оценить статью:

Как правильно выбрать способ монтажа

Если вы строите новый объект, или задумали масштабный ремонт — однозначно воспользуйтесь первым способом. Это самый трудоемкий вариант, но он позволяет сконфигурировать систему «на века».

Второй вариант можно применить, если вы не хотите срывать старую стяжку (допустим, она в идеальном состоянии). Тогда придется немного пожертвовать высотой помещения: пол приподнимется на пару сантиметров.

Оба способа выполняются по принципу «уложил и забыл». То есть, возможности проверить либо обслужить нет.

В случае выхода из строя нагревателей, вам придется срывать стяжку и выполнять работы заново.

И, наконец, третий способ. С точки зрения выполнения работ он самый пустяковый: потребуется лишь монтаж системы питания и управления (не сложнее, чем установить выключатель для люстры). Однако надежность вызывает вопросы. Разложенный поверх стяжки теплый пол подвергается переменному механическому воздействию. Поэтому к самим элементам предъявляются повышенные требования (это сказывается на стоимости).

Зато есть возможность в любой момент проверить либо отремонтировать неисправный кусок. Для этого достаточно лишь снять линолеум либо разобрать ламинат.

Исходя из полученной информации, вы сможете разработать четкий план. После чего приступаем к расчету необходимых материалов

Выбор гидроизоляционных материалов и теплоизолятора

Водяной тёплый пол предполагает устройство гидроизоляционного слоя. Им может стать обычная полиэтиленовая плёнка минимум в 150 микрон. Её расстилают по всей площади под весь контур.

Выбор теплоизоляторов большой. Наиболее эффективным является плиточный экструдированный пенополистирол с бобышками. Он не дешёвый, зато невероятно надёжный и его очень удобно укладывать.

Иногда в целях экономии используют пенопластовые плиты с характеристиками не менее 40кг/м3. Но все-таки мастера не рекомендуют этого делать. Считается, что даже такой плотный пенопласт может не выдержать. Как ведут себя пенопластовые плиты при большой нагрузке? Они «садятся», и таким образом создаётся угроза цельности смонтированной системе тёплых полов.

Обычный плиточный экструдированный пенополистирол без бобышек, гладкий, имеет хороший запас прочности. По стоимости доступен, и это золотая середина среди всех теплоизоляторов.

Инфракрасные тёплые полы: приятное с полезным

У инфракрасного тёплого пола масса преимуществ перед остальными видами. Это моментальный прогрев помещения, тепло долго держится после выключения системы, простой монтаж. Считается, что инфракрасное излучение полезно для организма.

Инфракрасные полы бывают:

  • плёночными
  • стержневыми.

Пленочная система может быть углеродной или биметаллической. В первом варианте нагревательные элементы соединяются параллельно и запаяны в лавсановую пленку. Во втором — основой является полиуретан. Нагревательный элемент представляет собой сплав на основе меди и алюминия. Пленочный слой служит изолятором, защищает от попадания влаги.

Монтаж инфракрасных тёплых полов реально сделать самостоятельно. И займёт это немного времени. В квартире «черновая» поверхность редко бывает неровной. Поэтому для основания ничего делать дополнительно не нужно. Плёнку расстилают по чистой поверхности и закрывают чистовым покрытием. При укладке нескольких пластин, их соединяют монтажным кабелем. Устанавливают термостат.

Стержневые инфракрасные полы не такие «нежные», как плёночные. Их можно закрывать бетонной стяжкой или клеем, то есть стелить под кафель в ванной или в кухонной зоне.

Систем контроля за температурным режимом сейчас очень много. Можно поставить механический, электронный или программируемый терморегулятор и экономить электричество. В больших домах рекомендовано подключать электронную программируемую систему контроля температурного режима. Она позволяет отключать электроподогрев в отсутствие хозяев и прогревать помещение к их приходу. Этот алгоритм можно запрограммировать на много дней вперед.

Лучшая ремонтопригодность

В качестве одного из главных преимуществ системы выставляется ее хорошая ремонтопригодность. При выходе из строя кабеля его без особых проблем можно заменить, просто вытянув из трубки старый и затянув туда новый.

С греющим кабелем, напрямую замурованным в стяжку, такой фокус не пройдет. В реальных условиях лучшая ремонтопригодность системы “немножко” отличается.

Спросите любого электрика, сможет ли он заменить кабель, проложенный в гофре под штукатуркой?

Первый вопрос, который он вам задаст – “А сколько будет поворотов и под каким углом?”.

Если там более трех изгибов, то сделать это будет уже не реально. А теперь вспомните змейку, которой укладываются теплые полы.

Сколько вы насчитаете закруглений и поворотов на площади хотя бы в 10м2, не говоря уже о гораздо больших величинах?

При наличии эксклюзивной спецмашинки с насосом (она меняет кабель в трубе за счет циркуляции жидкости под давлением) это еще можно сделать.

А вот самостоятельная замена на сухую, без специнструмента вам не светит. Также возникнут проблемы при наличии дырки в трубе.

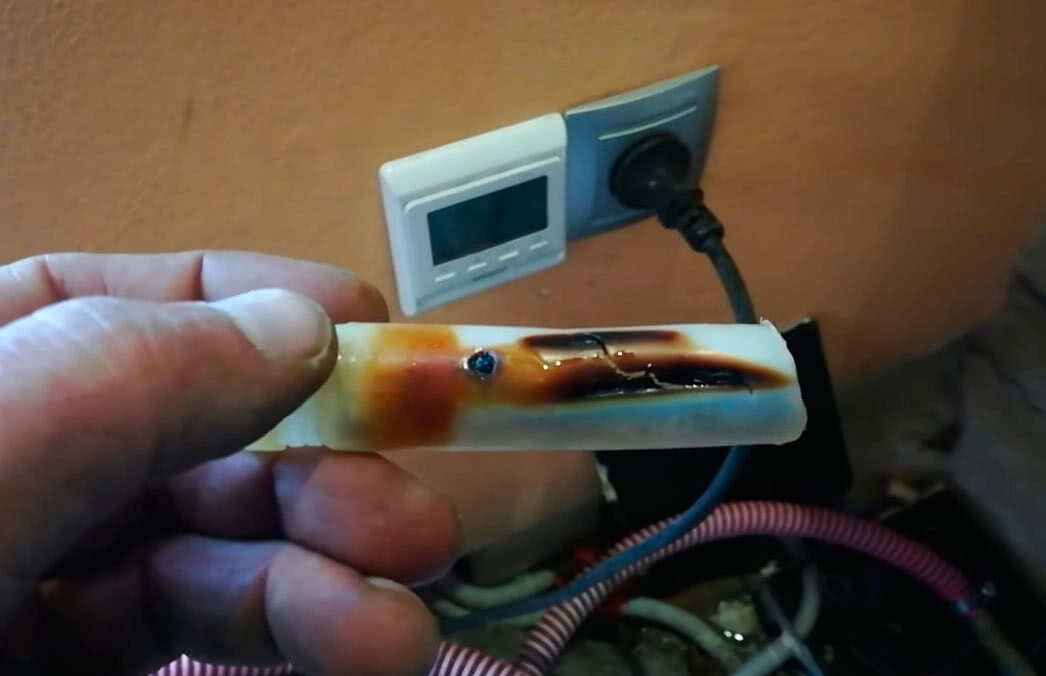

Вот так выглядит труба, прожженная сгоревшим кабелем. Нагнетаемая жидкость попросту будет уходить через нее.

Кроме того, при коротком замыкании на обычном греющем кабеле, можно найти это место повреждения, локально вскрыть пол и установить там ремонтную муфту.

Кабель, замурованный в трубе с жидкостью, локально уже не отремонтируешь. Придется менять целиком и платить за него целиком.

Повредился в каком-то конкретном месте контур длиной 84 метра? Будь добр купи эти 84 метра заново!

Прибавьте сюда вероятность повреждения самой трубки, отдельно от кабеля (случайно просверлили или вбили гвоздь). В итоге появляются дополнительные разъемные соединения в стяжке.

Как думаете, это нормально для дальнейшей эксплуатации системы?

Вот и получается, что надежность из-за всех этих факторов заметно снижается.

Даже хваленая ремонтопригодность труб при их нагреве феном не спасает. Как гласит реклама, при изломе любого участка, достаточно его нагреть феном, и стенка трубки вернется в изначальное состояние.

На самом деле на всех картинках при таком ремонте разогревается пустая труба, без теплоносителя. А значит у вас появляется еще одна головная боль.

Как слить и залить антифриз, сохранив при этом заводскую надежность герметизации всего отопления?

Кроме того, как “восстановилась” стенка трубки мы можем визуально проконтролировать только снаружи. Что происходит с ней внутри, никто не знает.

Приличный производитель не даст вам никакой гарантии после такого залома.

Простой расчёт мощности для выбора кабеля теплого пола

Проектная мощность кабельного ТП зависит, в первую очередь, от интенсивности его эксплуатации и способа использования – как основного средства отопления или в качестве системы повышения комфорта. Установка тёплого пола осуществляется не на всей площади помещения, при этом определяя зоны отопления, необходимо учитывать следующие факторы:

  1. Кабель не монтируется под стационарной мебелью: диванами, шкафами, тумбами и т.п. Во-первых, это бесполезная трата материалов и электроэнергии. Во-вторых, возникающие локальные перегревы негативно сказываются как на предметах интерьера, так и на функционирование самих нагревательных элементов.
  2. Укладка теплых полов осуществляется с соблюдением параметров минимальных отступов кабеля:
  • от плинтуса – 5 см;
  • внешней стены – 20-30 см (при хорошем утеплении можно уменьшить до 5-10 см);
  • от внутреннего простенка и стационарной мебели – 10-15 см;
  • от радиатора отопления – 20-25 см.

Основная система отопления

Рабочие проводники ТП должны быть расположены не менее чем на 80% площади помещения. При этом проектируемая удельная мощность должна составлять 180-220 Вт/м2. В случае если помещение находится не на первом этаже, внешние стены хорошо утеплены, а окна имеют многокамерный профиль и энергосберегающие стеклопакеты, допускается снижение общей мощности нагревательных элементов до 150-180 Вт/м2.

Шаг кабеля электрического теплого пола рассчитывается по следующей формуле:

Шк=(100×S)/L, (1)

, где Шк — шаг размещения кабеля, в см; S – квадратура обогреваемого участка помещения, в м2; L — длина кабеля, в м.

В свою очередь, подбор длины кабеля осуществляется в зависимости от мощности конкретной марки. Например, если в помещении площадью 10 м2 планируется укладка электрического тёплого пола в качестве основного средства обогрева, то суммарная мощность отопителя должна составлять 1600 Вт (ориентируемся на усредненные показатели нормативов – 200 Вт/м2 и 80% от общей квадратуры). Берем кабель Nexans MILLICABLE FLEX с линейной удельной мощностью 10 Вт/м. Следовательно, для рабочего отопления необходимо 160 м подобного электротехнического изделия. Представляя полученные данные в формулу 1, получаем:

Шк=(100х8)160=5 см.

Это и будет шаг, с которым необходимо укладывать кабель, чтобы получить напольное покрытие, способное самостоятельно отапливать помещение.

Монтажные схемы в квартире и частном доме

Есть несколько схем монтажа электрических полов, которые предназначены для различных помещений:

В стяжку — по технологии сооружения, устройство наиболее дорогое, требуется полный ремонт. Но конструкция получается надёжной. Процесс монтажа по этой схеме трудоёмкий и займёт много времени, при этом «пирог» пола выходит тяжёлый. Схема рекомендована для частных домов, она не подходит для зданий с деревянными перекрытиями.

Встраиваемые конструкции, при наличии готовой стяжки. Чаще они монтируются под керамическую плитку, и устанавливаются в кухне или ванне. Эта схема применяется, если уже есть хорошая стяжка, или устройство пола осуществляется на бетонных плитах перекрытия, которые имеют идеальное качество для размещения нагревательных элементов. Данную систему достаточно залить жидкой самовыравнивающейся смесью, а при укладке керамики, можно использовать клей.

Укладка плёночного нагревателя — самая простая схема. Процесс быстрый, без ремонта, достаточно лишь раскатать рулон. Конструкция лёгкая, подходит для квартиры.

Монтаж на деревянные перекрытия — здесь рекомендована схема с инфракрасной плёнкой, только следует сделать больший акцент на пожаробезопасность. Возможна укладка кабеля на лаги.

Виды подключения теплого пола к системе отопления

Комбинированное отопление радиаторы плюс теплый пол может быть единственным возможным способом достижения комфортных условий в помещении. Но по ряду причин невозможно теплый водяной пол, подключить простой «врезкой» в стояк или трубы отопления, обеспечив таким образом подачу горячей воды и ее возвращение в систему (обратку).

Основными из них являются:

  • самостоятельная циркуляция воды в тонких и протяженных трубах невозможна, а, значит, для подключения к отоплению необходим насос;
  • для согласования давления в системе, необходимо устройство его сглаживания, предотвращающее эффект гидроудара;
  • необходимо удалять из системы воздух;
  • фильтрация воды, особенно актуальная в системах центрального отопления, подразумевает наличие грязеуловителей;
  • наличие смесителя, обусловлено необходимостью перемешивать воду из подачи и обратки в определенных пропорциях для достижения требуемой температуры в контуре теплого пола (понижение температуры воды относительно отопительной системы);
  • приборы для регулировки и учета (для ЖКХ) объективно необходимы.

Из-за этих факторов схема подключения теплого пола к системе отопления значительно усложняется.

Виды (схемы) подключения водяных теплых полов в случае автономного домашнего отопления или при получении разрешения от ЖКХ, предполагающие врезку непосредственно в трубы системы, представлены на рисунке.


Схема подключения водяного теплого пола к системе отопления

Наиболее простая, а, соответственно, недорогая схема подключения теплого пола к котлу «а» работает с использованием двухходового краника, связанного с термостатом. Теплота регулируется путем уменьшения или увеличения потока вентилями-регуляторами (3 и 4). Перепускной клапан 8 служит для выравнивания давления.

Схема «б» в принципе аналогична первой, с тем лишь исключением, что коллекторы связаны напрямую перемычкой 8 совместно с клапаном, запирающим подачу при превышении давлением допустимого значения.

Высокую надежность и простоту сочетает в себе схема «в». Здесь на обратке устанавливается трехходовый кран (11), который перенаправляет охлажденную воду на участок подачи.

Более совершенная, нежели предыдущая, схема «г» отличается более чувствительной регулировкой температуры. Это объясняется наличием на трубе подачи трехходового смесителя (9), который перемешивает воду до попадания ее в циркуляционный насос (1).

Нет предела совершенству. Справедливость высказывания подтверждает схема «д». В ней применен четырехходовый клапанный смеситель, который может управляться вручную и при помощи сервопривода, реагирующего на сигналы, поступающие от блока термостата.

Схема «е» описывает оптимальное подключение теплого пола в квартире к системе центрального отопления через теплообменник (14). Здесь подразумевается наличие соответствующего разрешения для выполнения данной процедуры, а также воздухоотводника, манометра, клапана избыточного давления и расширительного бака (13). Эти элементы составляют группу безопасности (12) при подключении теплого пола от батареи.

Собранный насосно-смесительный узел, обеспечивающий включение и управление теплого водяного пола, должен выглядеть примерно так, как показано на рисунке:


Насосно-смесительный узел

Способы укладки

К наиболее распространенным способам укладки теплого пола относятся:

  • со стяжкой;
  • с лагами (когда трубы системы укладываются поверх деревянных лаг);
  • настильный метод (с применением специальных пластин).

Методы укладки пола

Каждый из вариантов по-своему эффективен, но чтобы выбрать самый оптимальный метод укладки, необходимо детальнее ознакомиться с принципами их выполнения.

Со стяжкой

Для выполнения укладки теплого пола при помощи стяжки необходимо подготовить некоторые материалы. К ним относятся:

Теплый водяной пол со стяжкой

  • труба, выполненная из полимера или пластика;
  • крепежные элементы;
  • насос для обеспечения циркуляции воды в системе;
  • специальные фитинги и вентили;
  • коллектор для теплого пола.

Толщина стяжки для водяного теплого пола

Готовая система после сборки заливается слоем цементного раствора. Поверхность стяжки, как и ее структура, должна быть без каких-либо пустот или дефектов. В противном случае это может привести к деформации отдельных деталей системы. После высыхания стяжки укладывается плитка.

Укладка раствора

С лагами

Используют такой метод преимущественно в домах, выполненных из дерева. В ходе работы между лагами укладывается полистирол или минеральная вата. Процесс укладки может выполняться двумя способами – модульным или реечным. В первом случае используются большие модули из ДСП, в которых проделаны специальные каналы для труб. При выборе реечного способа монтаж труб и пластинок выполняется между реек, изготовленных из ДСП.

Теплый водяной пол с лагами

Для фиксации используются небольшие алюминиевые пластинки со специальными пазами для фиксации. Как только система будет установлена, поверх нее необходимо уложить листы из гипсоволокна. Только после этого можно приступать к укладке кафельной плитки.

Как сделать теплый пол на деревянном полу

Настильный метод

Заключается в применении полистироловых плит со специальными пазами для установки труб системы подогрева. К преимуществам настильного метода стоит отнести простоту монтажа. Применяется настильный способ при определенных условиях, например, при низком потолке в помещении, а также при невозможности выполнить стяжку (по техническим причинам). Также настильный метод используется при недостаточной прочности перекрытий.

Настильный метод монтажа теплого пола

Поверх плит из полистирола, как правило, укладывается ламинат или паркет. Если говорить о кафельной плитке, то для нее укладки нужен влагостойкий материал, например, листы из гипсоволокна (прочного влагоустойчивого строительного материала, который успешно заменил гипсокартон).

Виды настильной системы водяного теплого пола

Устройство водяного теплого пола своими руками

Существуют разные варианты теплого пола в частном доме, но самым популярным видом являются водяные. Конструктивно такое отопление представляет собой уложенную под напольным покрытием систему трубопроводов, по которым проходит горячий теплоноситель. Трубы подключаются или к уже имеющейся отопительной системе, или напрямую к источнику тепла.

Водяной теплый пол включает в себя следующие элементы:

  1. Трубы. Для обустройства теплого пола чаще всего используются металлопластиковые или полиэтиленовые трубы. Оба материала отличаются хорошей теплопроводностью и небольшим коэффициентом температурного расширения.
  2. Коллектор. Данный элемент необходим для формирования надлежащей разводки – каждый контур отопления должен иметь отдельные выводы. В недорогих коллекторах имеются только запорные шаровые краны, в том время как хорошие устройства снабжаются клапаном, позволяющим регулировать температуру в каждом отдельном контуре.
  3. Циркуляционный насос. Насос обеспечивает нормальную циркуляцию теплоносителя в теплых полах. Если в отопительном оборудовании имеется встроенный циркуляционный насос, то необходимость в отдельном устройстве отсутствует.
  4. Демпферная лента. Такая лента прокладывается по всему периметру помещения и позволяет компенсировать расширение стяжки при нагреве. Стандартные демпферные ленты изготавливаются из вспененных полимеров.
  5. Крепежные элементы. Если укладка выполняется на маты, то функцию креплений для труб будут выполнять именно они. Во всех остальных случаях потребуются специальные кронштейны, оборудованные замками и анкерным креплением.

Тёплый водяной пол в деревянном доме

Если тёплые водяные полы устраивают в деревянным домах, или ситуация такая, что бетонная стяжка не подходит, то можно пойти по упрощённой технологии.

Например, вариант, когда полы уже утеплены, и теплоизолятор не нужен.

Как прокладывать теплый пол в таком случае:

  • набивают на основу через промежутки обрезную доску 26х100 мм, получается настил для тёплых полов;
  • в промежутки между досками укладывают трубы, для этого две доски прибивают встык, затем промежуток, снова следующие две доски;
  • для повышения теплоотдачи между досками закладывают металлические пластины с пазами под трубы (лучше всего из алюминия, с ними легче работать и проще фиксировать).

Далее технология укладки и подсоединения к коллекторам не отличается от классического варианта.

Когда предполагается сверху стелить ламинат, нужно расстилать полиэтилен, затем пенофол и только потом ламинат. Если в качестве чистового покрытия будет линолеум, то пенофол не нужен. Однако линолеум — не самое лучшее решение для тёплых полов. Далеко на каждый линолеум выдерживает температуру тёплого пола и деформируется.
