Как сделать колеса на мотоблок от жигулей

Как правильно подобрать резину низкого давления на мотоблок

От правильного выбора колеса для мотокультиватора зависит и его дальнейшая эксплуатация, а также время службы ходовой.

Опытные владельцы агрегатов дают свои советы и рекомендации.

Советы

Выбирая шины для мотокультиватора, необходимо обязательно и строгим образом:

• изучить характеристики устройства, сделать замеры, чтобы выбранная шина подходила полностью. Правильно подобранная шина будет являться залогом отличной работы мотоблока;
• определиться с видом работ, которые будут выполняться на технике, исходя из этого уже делать выбор колес, и, соответственно, резины для них;
• определиться с типом почв, исходя из этого уже можно делать выбор типа протектора. В ряде случаев могут подойти шины от автомобилей «Жигули» или «Ока». При более мягких и вязких почвах подойдут шины с более рельефным протектором и более высокой проходимостью, например шины из Германии для мото 140 80 15.

Рекомендации

Рекомендуется прежде всего обращать внимание на следующие параметры при выборе резины на мотоблок:

размер, т. е. это та цифра, которая стоит после названия колеса. Размер резины принято обозначать в дюймах. Например, шина 6.00-12, где 6.00 – это ширина диагонали шины, а 12 – это ее посадочный диаметр;

Резина на мотоблок на 12

• назначение – ряд шин предназначен только для мотоблоков, ряд только для транспорта, а также и для других целей. Это необходимо учитывать при выборе резины, согласуя с назначением культиватора;
• качество или же соответствие стандартам, качеству материалов. Рекомендуется приобретать шины известных производителей, которые гарантированно отличаются долговечностью, прочностью и устойчивостью к условиям среды.

Колеса от автомобиля «Жигули» на мотоблок

https://youtube.com/watch?v=id06kQXWxoY

Перед постановкой автомобильных колес проанализируйте рельеф, тип грунта на дачном участке, вид работ. При преобладании глинистых субстратов используйте шипованные колесные элементы. Для неровных и каменистых территорий берите резину с фактурным крупным протекторным рисунком.

Для большинства моделей малогабаритных тракторов для дачи в качестве замены отлично подходят любые колеса от автомобиля марки «Жигули». Воспользуйтесь рекомендациями при замене заводских колес на мотоблоке:

• подготовьте заменяющие заготовки;
• на внутреннюю поверхность диска приварите металлическую пластину, которая выполнит роль ступицы;
• высверлите в ней отверстия для крепежа;
• приварите толстостенную трубу к пластине;
• просверлите в трубке отверстия под фиксирующий шплинт;
• поставьте изготовленную полуось с колесом к мотоблоку;
• закрепите шплинтом;
• повторите действия для других аналогичных элементов.

Для комфортной работы на грунтах любого типа используйте зимнюю резину. Чтобы утяжелить агрегат, приварите к пластинам ступицы толстые металлические элементы.

Алгоритм самостоятельного изготовления спаренных колес

Для улучшения проходимости дачного мотокультиватора заводские колеса меняют на самодельные спаренные конструкции, изготовленные из дисков от легковых автомобилей. Качественные элементы прослужат при интенсивном использовании агрегата не менее 10 лет.

Для работы вам понадобится листовая сталь толщиной не менее 10 мм, диски от автомашины (Жигули, Газель, Москвич) подходящего радиуса, покрышки, болты длиной 40-50 мм, шайбы диаметром отверстий 8 мм, гайки, маркер для разметки, рулетка, электролобзик, болгарка, гаечные ключи, тиски, дрель, сверло по металлу, сварочный аппарат.

Следуйте пошаговому алгоритму:

• изготовьте из фанеры или прочного картона шаблоны, выполненные по чертежам;
• по шаблонным элементам сделайте в металлическом листе из стали фалнец;
• сделайте разболтовку на 10 в 4 местах;
• высверлите отверстия для закрепления утяжелителей;
• приварите заготовку к автомобильному диску;
• зачистите края дисков от неровностей, зазубрин, остатков резиновых покрышек;
• на внутренние поверхности ободьев приварите утяжелители;
• сварите автомобильные заготовки по краям, чтобы получилось объемное колесо;
• оснастите самодельную деталь резиной подходящего диаметра.

Предварительно произведите расчеты и чертежи, где отметьте расположение крепежа, размеры отверстий.

Чтобы улучшить проходимость фермерской малогабаритной техники, повысить качество работы можно сделать самодельные колеса на мотоблок. Недостатки заводской комплектации исправляют постановкой на обода утяжелителей, заменой шин с выраженным фактурным рисунком или шиповкой, монтажом автомобильных колесных конструкций.

Колеса для мотоблока своими руками

Для того чтобы сделать колеса для мотоблока правильно, потребуется рассчитать все размеры, а также установить вид требуемых элементов. По функциональности различается несколько вариантов:

• тяговый;
• цельнолитой из резины;
• металлический с наличием грунтозацепов;
• опорный;
• спаренный.

Важно! Опорное колесо для мотоблока принимает на себя основную нагрузку от конструкции. Практически в любом агрегате есть такой элемент, так как без него проходимость будет меньше, а нагрузка на все оборудование снизит функциональность

В данном видео рассмотрим, как сделать колеса для мотоблока своими руками:

https://youtube.com/watch?v=BqI6ay6m5l8

Для полноценных сельскохозяйственных работ дополнительно могут устанавливаться утяжелители на колеса мотоблока. Утяжеление необходимо для более полного погружения в грунт, а также для увеличения устойчивости техники.

Процесс создания оборудования для агрегата зависит от выбранного типа и всех особенностей техники. Предварительный план:

• подготовка инструментов и материалов;
• создание основы, по которой уже воспроизводится готовый элемент;
• если база составляется из оборудования мотоцикла или машины, то потребуется сделать удлинители для расширения колеи;
• шины подбираются по особенностям почвы, чем хуже грунтовые характеристики, тем агрессивнее или шипование протектор.

Важно! Элементы самодельного типа должны иметь крупный размер. Если этот момент будет не учтен, то нагрузка не позволит всей системе нормально функционировать во время работ

Маленькие колеса имеют небольшую проходимость, поэтому не применяются для с/х работ.

https://youtube.com/watch?v=k3KcFIDvXqA

Стоит учесть, что для нормальной проходимости самоделки должны иметь минимальный диаметр диска в 19 дюймов или 47 сантиметров. Если детали покупаются, то должны быть просмотрены все технические характеристики агрегата в индивидуальном порядке.

Пример самодельного создания проходимого варианта:

• берется 4 диска от машины;
• все заусенцы зачищаются;
• обе двойки спаиваются сваркой выпуклыми сторонами друг к другу;
• на готовые двойные устройства надеваются шины;
• после накачки все устанавливается на конструкцию.

Благодаря такой процедуре, получаются широкие колеса с большой зоной покрытия. Это значительно увеличивает проходимость техники.

Есть много самостоятельных решений в виде колес на устройства, но требуется учитывать способ применения техники, а также все ее технические условия.

https://youtube.com/watch?v=ibddqNSMc9Q

Колёса для мотоблока – важный элемент конструкции

Приобретая в хозяйство мотоблок, люди делают упор на мощность двигателя и производительность техники. Однако на производительность агрегата прямое влияние оказывают колёса для мотоблока. Ходовая часть позволяет агрегату передвигаться по приусадебному участку.

Заводские модели обычно оснащены подходящей колёсной парой. Но учитывая нагрузки на этот элемент конструкции, колёса часто ломаются. Соответственно фермеру приходится самостоятельно покупать вышедшую из строя деталь.

Мы посоветуем, как подобрать подходящие колёса, и подскажем варианты изготовления ходовой части своими руками.

Самостоятельное изготовление колесного вездехода

Прежде всего, рекомендуется оборудовать стандартные силовые агрегаты понижающим редуктором. Это обусловлено тем, что оптимальный крутящий момент как у бензиновых, так и у дизельных моторов достигается при 80% от максимальной скорости вращения коленвала.

Рама для вездехода

Дополнительно, двигатель стоит оборудовать принудительным охлаждением. Причина в том, что движение будет осуществляться на малых скоростях, а набегающего воздушного потока мало, чтобы обеспечить рабочий тепловой режим силовой установки.

Рама вездехода

Прежде всего, требуется сделать раму, которая будет находиться между передним, а также задним мостом. С этой целью берут профилированные трубы, имеющие квадратное сечение. Такие элементы имеют высокий уровень жесткости. При использовании тяжелых мотоблоков типа МТЗ либо Нева зачастую проводят жесткую стыковку рамы. Благодаря этому вездеход получится однообъемным.

Другой вариант заключается в применение ломающейся рамы, что предпочтительно для применения агрегата в холмистой местности. В этом случае сочленение будет делаться посредством шкворня. При этом оба моста будут оборудоваться независимей подвеской.

Задний мост, а также подвеска

Легче всего использовать для создания заднего моста готовые элементы от старого легкового автомобиля, к примеру, Москвича 412. Это обусловлено небольшой массой таких частей, позволяющих применять их для создания вездехода. Для плавности хода подвеску делают на амортизаторах, что снижает еще и вибрацию кузова. Чтобы снизить расход топлива и сопротивление при движении по пересеченной местности рекомендуется создавать независимую подвеску для каждого заднего колеса отдельно. Но это создает больший уровень раскачивания. Чтобы скрепить раму с задним мостом, требуется применять закаленные болты, а для придания эластичности соединениям требуется использовать резиновые вставки.

Вездеход с лыжами

Для движения по снегу на задний мост устанавливают лыжи.

Колеса

Для повышения сцепления колес с дорогой, особенно по болотистой местности, используется мотоблок на шинах низкого давления. Такие колеса за счет незначительного давления на грунт позволяют сделать движение вездехода на камерах максимально плавным. Для этого применяются специальные колеса от крупных болотоходов. Также их можно самостоятельно собрать из компонентов, что осуществляется следующим образом:

1. Для создания самодельных дисков, требуется провести сварку классических дисков со специальными крепежными пластинами.
2. Дальше на расширенный диск надевают большую камеру и накачивают её.
3. Готовые колеса монтируются на вездеход.

Для повышения проходимости и сцепления таких колес с землей, требуется вырезать из покрышек специальные грунтозацепы и установить их на камеры.

колеса от нивы на мотоблок

Выбор колес для мотоблока и замена своими руками

Приобретая в хозяйство мотоблок, люди делают упор на мощность двигателя и производительность техники. Однако на производительность агрегата прямое влияние оказывают колёса для мотоблока. Ходовая часть позволяет агрегату передвигаться по приусадебному участку.

Заводские модели обычно оснащены подходящей колёсной парой. Но учитывая нагрузки на этот элемент конструкции, колёса часто ломаются. Соответственно фермеру приходится самостоятельно покупать вышедшую из строя деталь.

Мы посоветуем, как подобрать подходящие колёса, и подскажем варианты изготовления ходовой части своими руками.

Критерии выбора

Любое садовое оборудование выпускается в нескольких вариациях. Ходовая часть для мотоблока не стала исключением из этого правила. Если ознакомиться с ассортиментом любого магазина, который занимается продажей запчастей для мотоблоков, можно увидеть, что существует три разновидности колёс:

• Пневматические. Такие изделия имеют резиновую покрышку и камеру.
• Резиновые. Монолитная конструкция, которая состоит из обода и прочной резины.
• Грунтозацепы. Металлические элементы, нацеленные на повышение проходимости техники.

Сложность выбора заключается в определении условий эксплуатации техники. Например, для обработки глинистого участка или влажной почвы, рекомендуется использовать грунтозацепы.

Мотоблок, оснащённый обычными резиновыми колёсами, не покажет хорошей производительности в сложных условиях

Кроме того, следует акцентировать внимание на радиусе колеса и рисунке протектора

Какие колеса можно поставить на мотоблок? Здесь многое зависит от целевого применения техники. Если агрегат нужен для посадочных и уборочных работ, можно остановиться на пневматических колёсах.

Такие изделия оптимально подходят для работы на мягкой земле. Рекомендуемый радиус – около 40 сантиметров. При этом рекомендуем выбирать колёса с глубоким протектором, что позволит повысить манёвренность и проходимость.

Литое колесо

Для первичной обработки целины и почвы с повышенным содержанием камней, лучше использовать литые колёса. Они практически не получают механических повреждений ввиду отсутствия внутренней камеры.

Однако такие элементы обладают повышенным весом, поэтому устанавливаются на средние и тяжёлые мотоблоки.

Грунтозацепы не только повышают проходимость техники, но и увеличивают её производительность. Зубья входят в почву, что создаёт дополнительное усилие для продвижения агрегата в заданном направлении.

Колеса-грунтозацепы

Такие элементы используются в основном для пахотных работ на больших участках земли. Пользоваться грунтозацепами на небольшом приусадебном участке нецелесообразно.

Сделай сам

Теперь поговорим о том, как самостоятельно сделать колёса к мотоблоку. Сразу уточним, что создание пневматических и литых колёс в домашних условиях в принципе невозможно.

Да и зачем изобретать колесо, если можно оснастить садовую технику покрышками от легкового автомобиля или мотоцикла. Нужно только установить подходящую ступицу и можно приступать к работе.

Другое дело, если речь идёт о грунтозацепах. Такие самодельные колёса на мотоблок действительно можно изготовить самому. Вот элементарная схема сборки:

Берём старые диски от автомобиля

Обратите внимание, что нужен только обод. Диаметр колёс зависит от мощности мотоблока, учитывая, что конструкция получится цельнометаллическая, вес будет немалый.
К дискам привариваем металлические пластины

Края пластин должны касаться края обода. Это важный элемент конструкции, поэтому пластины приваривают по всему внешнему радиусу, можно для повышения надёжности зафиксировать их болтами.
К металлической пластине привариваем зубья. Их можно сделать из уголка, предварительно разрезав его на куски нужной длины. Обратите внимание, что расстояние между зубьями не должно превышать 15-20 сантиметров. Иначе эффективность таких колёс будет сведена к нулю.
Ввариваем в диск полуоси, дополняем конструкцию подшипниками и устанавливаем ходовую часть на мотоблок.

Можно сделать грунтозацепы из старого газового баллона. В этом случае, нужно вырезать два обода, шириной около 6-7 сантиметров, и дальше действовать по приведённой выше схеме.

Вообще, грунтозацепы можно сконструировать из любого подручного материала, который имеет форму круга. Главное, проявить желание и приложить немного умения.

РАССКАЖИ ДРУЗЬЯМ

Источник

Сделай сам

Теперь поговорим о том, как самостоятельно сделать колёса к мотоблоку. Сразу уточним, что создание пневматических и литых колёс в домашних условиях в принципе невозможно.

Да и зачем изобретать колесо, если можно оснастить садовую технику покрышками от легкового автомобиля или мотоцикла. Нужно только установить подходящую ступицу и можно приступать к работе.

Другое дело, если речь идёт о грунтозацепах. Такие самодельные колёса на мотоблок действительно можно изготовить самому. Вот элементарная схема сборки:

Берём старые диски от автомобиля

Обратите внимание, что нужен только обод. Диаметр колёс зависит от мощности мотоблока, учитывая, что конструкция получится цельнометаллическая, вес будет немалый.
К дискам привариваем металлические пластины

Края пластин должны касаться края обода. Это важный элемент конструкции, поэтому пластины приваривают по всему внешнему радиусу, можно для повышения надёжности зафиксировать их болтами.
К металлической пластине привариваем зубья. Их можно сделать из уголка, предварительно разрезав его на куски нужной длины. Обратите внимание, что расстояние между зубьями не должно превышать 15-20 сантиметров. Иначе эффективность таких колёс будет сведена к нулю.
Ввариваем в диск полуоси, дополняем конструкцию подшипниками и устанавливаем ходовую часть на мотоблок.

Можно сделать грунтозацепы из старого газового баллона. В этом случае, нужно вырезать два обода, шириной около 6-7 сантиметров, и дальше действовать по приведённой выше схеме.

Вообще, грунтозацепы можно сконструировать из любого подручного материала, который имеет форму круга. Главное, проявить желание и приложить немного умения.

РАССКАЖИ ДРУЗЬЯМ

Как своими руками установить ходовую часть на культиватор

Рассмотрим, как сделать колеса для мотоблока. Народные умельцы предлагают следующие самоделки:

1. Для непроходимой местности (болотистый район, заснеженный грунт) подойдут железные грунтозацепы. Можно использовать автомобильные, вездеходные и снегоходные изделия. Зимний вариант на мотоблок Нева позволит использовать агрегат для перевозки снега, очистки от снежного покрова дачного участка, транспортировки грузов на разные расстояния.
2. Оптимальным вариантом модификации считаются жигулевские колеса на мотоблок. Они имеют достаточный диаметр дисков, а переделка проводится с помощью сварочного аппарата, который прост в использовании. Тем более что жигулевские покрышки подходят лучше, чем пневмоколеса для мотоблока. Последние достаточно сложно найти на модель, которая была снята с производства на заводе-изготовителе, а заказывать новые через интернет дорого и непрактично.
3. Изделия самостоятельно можно собрать и из нескольких дисков, создав новую модификацию с утяжелителями.

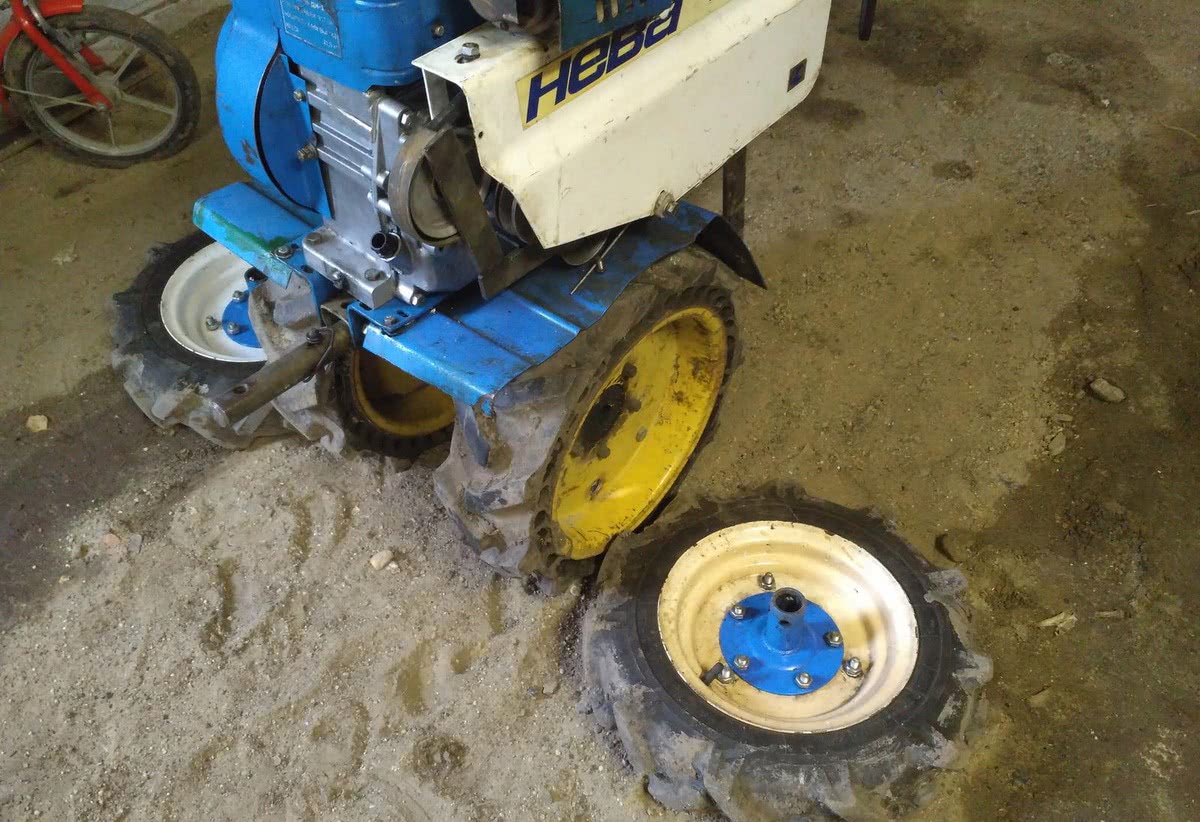

4. Можно поставить колеса для мотоблока Нева, которые отличаются большими размерами, отличной проходимостью, высоким сроком эксплуатации.

Ходовая часть от Жигулей обладает рядом преимуществ:

1. Не изменяется под влиянием выполняемых работ, поэтому ее можно использовать долго и практически постоянно.
2. На внутренней части устанавливается полуось для большей маневренности. Эту деталь надо приварить к пластине, в которой необходимо проделать отверстия для болтов. Они понадобятся для соединения оси с направляющими, которые устанавливаются на изделия.
3. На наружной стороне устанавливается специальный защитный колпак.
4. Хорошее сцепление обеспечит зимний вариант резины. Использовать при этом можно только покрышки от Нивы без камер.

Такие большие колеса на мотоблок своими руками установить несложно, а если надо, то можно снять и прикрепить на вездеход или маленький трактор, который часто применяют в сельском хозяйстве фермеры. Чтобы улучшить ход машины, на ее ходовую часть устанавливаются утяжелители или грузы. Благодаря этому значительно повышается уровень сцепления с почвой.

Для работы на сложных грунтах надо подобрать изделия, которые обеспечат устойчивость культиватора и его высокую производительность.

Выручат грунтозацепы, которые представляют по конструкции особый тип, обладающий максимальным сцеплением с почвой. Достигается это через установку шипов, которые глубоко всаживаются в почву. Подобные изделия делаются самостоятельно. За основу можно взять ходовую часть от Жигулей или Невы.

Процесс переделки проходит в несколько этапов:

1. Приделать полуось.
2. Снять покрышки, поскольку для зацепов резина не понадобится.
3. Наварить металлические зубы-шипы, которые будут отвечать за сцепление с почвой. Устанавливаются они в виде планок, которые привариваются по диагонали, или в виде шипов, расположенных в несколько рядов. Между зацепами расстояние не должно быть меньше чем 15 см.
4. Прикрепить конструкцию к ободу при помощи болтов.
5. Поменять диски, для чего надо открутить крепления.

https://youtube.com/watch?v=7D99z2z3AZE

Для создания грунтозацепов на мотоблок нужны такие детали, как:

• старые колеса от машины, можно и без резины;
• уголок из стали, из которого надо изготовить зубья-зацепы;
• болты;
• стальные толстые квадраты;
• для создания грунтозацепов лучше всего подойдут металлические или тяговые колеса.

Если возникает необходимость использовать на даче не только культиватор с улучшенной ходовой частью, но мини-трактор, то нужно создать специальный каркас. Для этого на мотокультиватор устанавливаются изделия побольше, а также ставится опорное колесо для мотоблока. В домашних условиях можно создать экономный вариант небольшого вездехода, на котором будут стоять изделия от автомобиля ВАЗ или пара сдвоенных жигулевских изделий с грунтозацепами. Подобная машина будет легко ездить по бездорожью, работать в полевых условиях, на болотах. При этом ходовая часть мотоблоков-вездеходов должна быть оборудована не только большими широкими изделиями, но и специальными обвесами. Каркас техники необходимо приподнять, чтобы на мотокультиваторе было удобно передвигаться. Для этого и стоит устанавливать большие колеса.

Удлинители колес для мотоблока

Удлинители осей позволяют существенно расширить колёсную базу мотоблока. С их помощью мотоблок будет более устойчив при любой ширине колеи, а также существенно увеличивается балансировка. Можно добавить дополнительные колеса с каждой стороны, что увеличит проходимость или создаст ее там, где она практически невозможна.

Удлинители

Кроме этого, удлинители еще выполняют такие важные функции, как:

• осуществление трудных работ и на тяжелых видах грунта;
• технику, оборудованную удлинителями можно применять на неровных участках и на любом виде рельефа, в том числе холмистом, сильно пересеченном рельефе, овражистом, ямах и так далее;
• мотоблок не будет буксовать и заваливаться при тяжелом навесном оборудовании, как это часто бывает с узкими колесами или без дополнительного оборудования удлинителями;
• проходимость и маневренность сильно повышается благодаря удлинителям;
• удлинители незаменимы для установки на мотоблок дополнительно грунтозацепов, железных и пневмоколес.

Вам это будет интересно О докатке на автомобиль — что это такое

Изготовление своими руками в домашних условиях

Удлинители абсолютно реально изготовить самостоятельно в домашних условиях.

Делается это следующим образом:

• необходимы две трубы равной длины с диаметром от 2 мм и выше диаметра оси мотоблока;
• в каждой из них делается резьба для вкручивания на ось мотоблока;
• с обратных сторон каждой из труб делаются отверстия двумя миллиметрами тоньше, чем в дисках на колёсах, при необходимости трубы можно подпилить;
• после этого колеса фиксируются на удлинителях стальными пластинами и укрепляются болтами.

Как сделать культиватор для мотоблока своими руками?

Вам потребуются следующие инструменты и приборы:

• ручная дисковая пила и диски по металлу к ней,
• аппарат для сварки,
• разной абразивности наждаки (2 шт.),
• дрель.

Исходный материал, из которого изготовляется культиватор своими руками:

• квадратные пластины 15х15 см из нержавеющей стали,
• прямоугольные пластины 12х4 см из того же материала (для изготовления фрез культиватора),
• стальная труба,
• гайки и болты.

1. Руководствуясь чертежом, необходимо просверлить каждый квадрат и фрезу, после чего болтами соединить квадрат с обеих сторон фрезами.
2. Следует прикрепить получившуюся деталь к основанию. Сделать это лучше болтами, так как сварка не дает нужной для культивирования почвы прочности соединений.
3. Таким же образом нужно поступить со всеми квадратами.
4. На следующем этапе сборки, когда рабочая часть будет скомплектована, надо сделать отверстие, соответствующее по диаметру стальной трубе.
5. Труба режется пополам, а к каждой из образовавшихся частей приваривается по ходовой части с фрезами.

Для большей ясности и точности указанной инструкции рекомендуется посмотреть видео.

Таким же способом можно сделать культиватор для минитрактора своими руками, изменив при необходимости размеры деталей. Отличием является зацеп, который можно изготовить из нержавеющей стали.

Как сделать грунтозацепы своими руками для культиватора?

Чтобы колеса культиватора не вязли в сырой и вспаханной земле, а также не утрамбовывали ее, необходимо сделать грунтозацепы, которые помогут дополнительно вспушивать землю. Увеличивая проходимость минитрактора или мотоблока, они дополнительно повышают эффективность работы.

Для выполнения грунтозацепов необходим сварочный аппарат, который также понадобится, если будет необходим ремонт культиватора своими руками, а также нужны металлические уголки и колесные диски. Последовательность работы может выполняться в двух вариантах:

1. Металлический уголок нарезается и приваривается к ободу диска отрезками, на расстоянии 10 см друг от друга. Образовавшиеся выступы будут играть роль зубьев грунтозацепа.
2. Второй вариант изготовления самодельных грунтозацепов базируется на ободах от нарезанного газового баллона, шириной 7-9 см. Это – основа для колес грунтозацепов. При помощи сварочного аппарата нарезаются угловые зацепы и привариваются к ободам ребром, на 15-ти сантиметровом расстоянии один от другого. В центр обода вваривается квадратной формы пластина, по диаметру соответствующая ему. К центру пластины приваривается ось.

Такой грунтозацеп применим не только на культиваторе, но и на минитракторе и мотоблоке.

Похожие записи:

Особенности крепежа к газобетонному блоку Швабра по бетону Изготовление железобетонных столбов для забора своими руками Описание работы и устройство импульсного блока питания Шелкография на одежде Дом из кирпича
