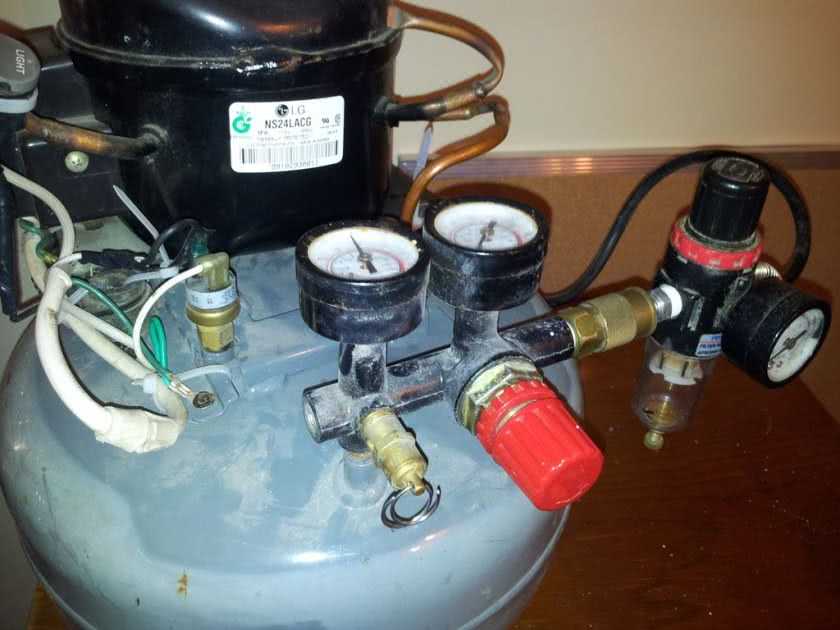

Как сделать компрессор из старого холодильника

Процесс изготовления воздушного компрессора из холодильника своими руками крайне прост. Для этого потребуется:

  • ресивер;
  • фильтр и влагомаслоотделитель;
  • редуктор с манометром;
  • сам компрессор от холодильника, который демонтируется вместе с реле;
  • предохранительный (аварийный клапан).

Вот так выглядит аварийный (предохранительный) клапан, который необходимо устанавливатьФОТО: aredi.ru

Схема устройства воздушного компрессора

Для большего понимания того, как собирается подобное устройства, можно взглянуть на схематический рисунок ниже. Однако автором данного рисунка была допущена одна из основных ошибок новичка. Именно для того, чтобы её показать, редакция Homius и привела в пример данное изображение.

Схематический рисунок самодельного компрессораФОТО: tehnika.expert

Как можно увидеть, автор предлагает установить фильтр между ресивером и компрессором, чего делать не рекомендуется. Дело в том, что при повышении давления пластиковый корпус может попросту разорвать. В этом месте должен располагаться масловлагоотделитель. Сам же фильтр монтируется на трубку компрессора, через которую всасывается воздух.

Вот такой фильтр воздуха на входе будет в самый разФОТО: drive2.ru

Также на схеме не указан аварийный клапан, который должен сбрасывать избыточное давление. Его лучше всего установить на самом ресивере.

На автомобильных ресиверах предохранительные клапаны уже установленыФОТО: drive2.ru

Экспериментальный способ

Несомненно, более сложный и трудоемкий путь, в котором, есть явное преимущество – тюнинг двигателя ВАЗ 2107, в этом случае будет сугубо индивидуальным и идеально подойдет для вашего автомобиля.

Итак, в первую очередь нам понадобится компрессор на инжектор именно заграничного производства

Главное, обратите внимание, чтобы деталь по всем характеристикам подходила и ВАЗ 2107

Учитывать стоит:

  • Размер, вес, объем и, главное, производительность и диаметр патрубка как впускного, так и выпускного.
  • Кратковременные и продолжительные максимально возможные обороты нагнетателя.
  • Максимально избыточное давление.

Также важно, чтобы у компрессора была собственная независимая система смазки, дабы не потребовалось вмешательства в штатные механизмы ВАЗ 2107. Говоря проще необходимо:. Говоря проще необходимо:

Говоря проще необходимо:

  • Продумать принцип крепления и привод самого компрессора, возможны шестеренки или натяжной ремень.
  • Рассчитать, какая будет необходима производительность топливной системы.
  • Учесть все необходимые доработки двигателя, чтобы система могла нормально взаимодействовать с компрессором.
  • Произвести необходимый ЧИП-тюнинг, для перенастройки двигателя и адаптации его к новым параметрам.

Список можно продолжать и дальше, в зависимости от того, какой вы выбрали компрессор. И каких ожидаете результатов от модернизации двигателя в итоге.

Не стоит скрывать, что у вышеописанного проекта есть ряд весьма неприятных минусов. Вот только некоторые из них:

  • Необходимость индивидуального проекта, откуда вытекают его сложность и дороговизна.
  • Необходимость существенной доработки двигателя ВАЗ 2107.
  • Редкие комплектующие для двигателя придется собирать по частям.
  • Придется воспользоваться помощью квалифицированных мастеров, что опять же очень дорого. Браться за дело можно если у вас есть навыки продвинутого автомеханика. В противном случае тюнинг может привести к тому, что выйдет из строя инжектор или сам двигатель.

Из плюсов можно выделить следующие моменты:

  • Автомобиль после такого тюнинга станет по-настоящему эксклюзивным.
  • Если все сделать собственноручно, вы сумеете зарекомендовать себя как великолепного автомеханика. Который умеет разобрать и собрать автомобиль вплоть до последнего винтика.

Несложно сделать вывод, что минусы все-таки существенно перевешивают. Именно поэтому сегодня водители практически не пользуются экспериментальным способом, предпочитая приобрести и установить готовый КИТ-комплект.

FakeHeader

Comments 71

Смотрю на эту дичь с двигателями, и не понимаю. Компрессорная голова на 900л/мин стоит 200$, нафига извращаться?

а если частотником увеличить обороты в 2 раза?

А потом, выход из трех цилиндров, дать на вход четвертого )

И изза мертвого объема он ничего не сожмет.

Теперь можно и металл напылять с такой дурой

плита под ними создала мертвый объем, зачем она была взята? какое у нее строение? у меня по замерам на ураловском движке 0.7 куба выдают 900+ литров на 1500 оборотах.

Вывод сделал согласно этой таблице.

Странная табличка конечно. много в ней нюансов и подводных камней.

плита под ними создала мертвый объем, зачем она была взята? какое у нее строение? у меня по замерам на ураловском движке 0.7 куба выдают 900+ литров на 1500 оборотах.

Вполне реально-у меня из Днепр. выдает 650 литров на 1200 оборотов.

650 литров как измеряли? я к тому что на каком давлении делали замер? не скажу как близко прилегают днепровские поршни, но у меня зазор вышел явно меньше миллиметра

а это очень важно

Перед сборкой стачивал гильзу до минимального размера 0,5 мм(не я- токарь). Рессивер 120 л. набирает за 1мин 30 сек. Итого 640 л\мин до 8кг.

Не правильный расчет. Чем выше давление тем меньше производительность изза камер с мертвым объемом. В идеале конечно смотреть скорость на этапе 1-2 атмосфере. Это все таки не винтовой компрессор которому пофигу на мертвый объем.

Перед сборкой стачивал гильзу до минимального размера 0,5 мм(не я- токарь). Рессивер 120 л. набирает за 1мин 30 сек. Итого 640 л\мин до 8кг.

Увеличение оборотов приводит к безсмысленной трате энергии. не могут клапана в этих головах прокачать обьем цилиндра. Наполнение ухудшается и производительность падает.

Перед сборкой стачивал гильзу до минимального размера 0,5 мм(не я- токарь). Рессивер 120 л. набирает за 1мин 30 сек. Итого 640 л\мин до 8кг.

Вообще с воздухом все не очень просто. Производители пишут иногда теоретическую производительность например умножают объемы камер на обороты.это вообще плохой расчет. Кто то пишет производительность на выходе. Это более правдивый расчет, он учитывает расходы на мертвый несжимаемый объем, но только на начальном давлении. А вот производители инструмента те еще редиски. Они указывают например 250 л/мин при этом даже компрессор на 500 л/мин может не вывезти поддержание давление на уровне в 6.3 атмосфере.

Вполне реально-у меня из Днепр. выдает 650 литров на 1200 оборотов.

А поподробней можно? Мощность электродвигателя, система смазки, шумность и тд? Повторить конструкцию двигателя есть возможность?

На ютуб наберите » Компрессор из двигателя Днепра» и появится куча видео. Движок 3 фазы 4 квт, но и 3 думаю потянет. Нужна только 3-х фазная сеть. Смазка уже есть в самом моторе насос. Работает тихо.Из урала без переделок поршневой, в Днепровском поршни поменял на ураловские и сточили 2мм гильзы для уменьшения мертвого пространства.Головки меняются от трактора МТЗ 80 компрессора.Прижимаются теми же шпильками фланцами от труб.

https://youtube.com/watch?v=D06gk8172L4

https://youtube.com/watch?v=K6HAiXb3kik

https://youtube.com/watch?v=SmI7KLkbdl4

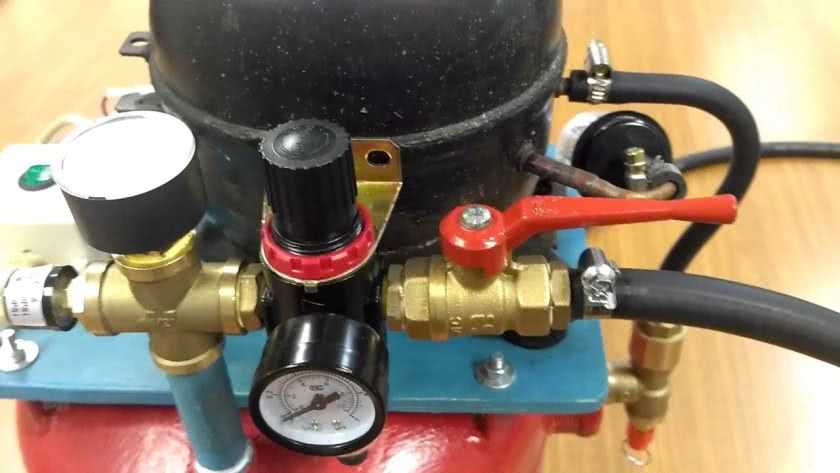

Функциональный самодельный компрессор

В отличие от аппаратов, которые изготовлены из автомобильных аксессуаров, компрессор из холодильника работает непрерывно. Это происходит благодаря хорошей мощности и производительности. К тому же по качеству он не хуже заводских моделей. А если есть возможность достать комплектующие элементы бесплатно, то средств на изготовление такого прибора уйдет минимум. Аппарат предназначен для покраски и продувки, шиномонтажных работ, великолепно обеспечивает работу пневмоинструмента. Для изготовления компрессора под напряжение 220 В понадобятся следующие детали:

  1. Мотор-компрессор от старого холодильника.
  2. Тройники, трубка для заливки масла, шланги, фитинги, пневморозетки.
  3. Редуктор, который будет следить за давлением.
  4. Два манометра.
  5. Ресивер. Для этого подойдет огнетушитель или газовый баллон, который должен быть полностью пустым. Можно сварить самодельную емкость из листового железа и толстой трубы.
  6. Фильтр для очистки воздуха.
  7. Масло.
  8. Аварийный клапан.
  9. Пусковое реле и реле давления.
  10. Краска для металла.
  11. Фум-лента, ножовка и моторное масло.
  12. Ключ и шприц.

https://youtube.com/watch?v=7zYW3J2atAw

Сборка компрессора состоит из нескольких этапов:

  • Подготовка мотора. Мотор-компрессор состоит из трех трубок. Одна имеет запаянный край и предназначена для замены масла. Две другие — открытые, через них происходит вход и выход воздуха. На компрессор подают ток и определяют, через какую трубку воздух входит, а из какой выходит. Каждую трубку помечают. Запаянную трубку отрезают так, чтобы опилки не засорили ее. Находящееся внутри масло сливают, а взамен заливают моторное или синтетическое. Процедуру проводят с помощью шприца. Затем трубку закрывают винтиком. Перед тем как ввинтить его в отверстие, его нужно обмотать фум-лентой. Эту часть сверху обрабатывают герметиком и покрывают краской или эмалью.
  • Подготовка ресивера. В качестве ресивера используют пустой баллон огнетушителя, предварительно сняв с него клапан. Внутрь баллона заливают средство от ржавчины и оставляют его на необходимое время. Снаружи емкость также очищают от грязи и ржавчины. Когда баллон высохнет, на отверстие от клапана надевают крышку. При необходимости в отверстие вставляют переходник и закрепляют крестовину. Реле давления устанавливают на верхний штуцер. Тройник с манометром привинчивают с одной стороны выключателя, с другой — устанавливают предохранительный дроссель. Дроссель можно заменить на вентиль (для ручного выпускания воздуха). Если необходимо, применяют переходники и красят резервуар.
  • Сборка. Резервуар устанавливают на раму, которую собирают из досок на колесиках. Мотор-компрессор закрепляют на резервуаре, отделив их резиновой прокладкой. Вначале подключают к входящей трубке бензиновый фильтр и только потом дизельный. Так воздух будет защищен даже от небольшого загрязнения. Если во время демонтажа трубки деформировались, их следует развальцевать. Чтобы аппарат правильно работал, пусковое реле должно быть установлено в правильном положении, которое отмечено стрелкой на его крышке. Места соединения тумблера, пусковое реле и реле давления следует защитить изолентой, так как через них проходит электропитание. Выходную трубку от компрессора подключают в ресивер с помощью переходника. Редуктор с влагомаслоуловителем устанавливают после манометра. Затем монтируют шланг, оснащенный пневморозеткой.

https://youtube.com/watch?v=S9QbhN-beGc

Изготовление компрессоров своими руками на основе различных приборов

Самодельные компрессоры можно изготовить, используя в качестве основы детали от холодильника или пылесоса. Такие устройства, при их изготовлении, не потребуют больших затрат труда, а также не будут расходовать много электроэнергии. Если же мастеру требуется более мощное устройство, то для изготовления компрессора своими руками можно использовать оборудование, к примеру, от автомобиля ЗИЛ 130, КамАЗ или иной машины, в системах которой используется сжатый воздух.

Вот такие компрессоры стоят на автомашинах КамАЗ и вполне подходят для изготовления самодельного агрегатаФОТО: krsk.au.ru

Стоит в общих чертах разобраться в изготовлении подобных устройств.

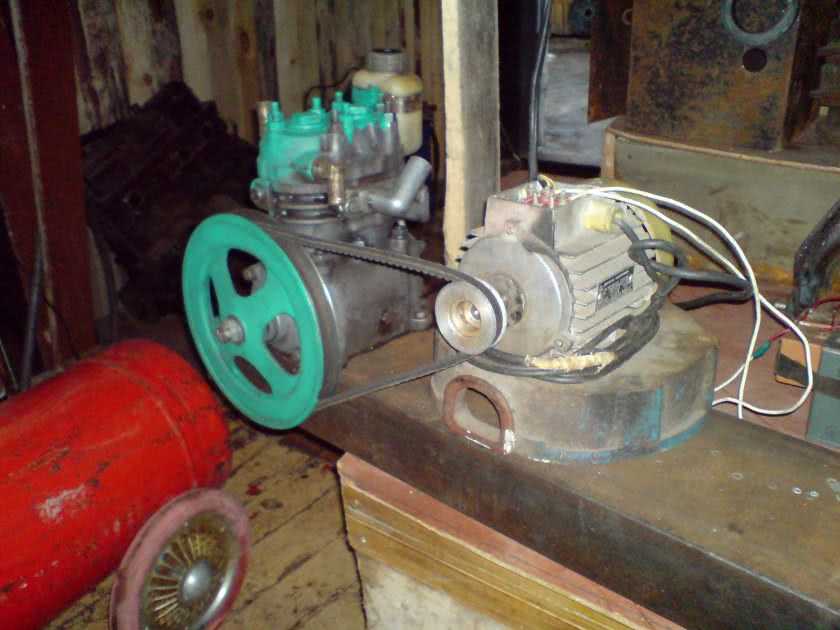

Компрессор из ДВС. Вариант 1

Запись то admin- Декабрь 29, 20140 Комментариев

Компрессор своими руками

Я уже писал о компрессоре, который использую в ремонте автомобилей, но этот компрессор как-ни-как годится для покраски, но с моими растущими требованиями не справляется. В частности мне был нужен компрессор для работы с орбитальной шлифовальной машинкой.

Я нашел выход, точнее не столько выход, сколько наверное поле для экспериментов:)Компрессор из ДВС своими рукамиЯ уже писал о компрессоре, который использую в покраске авто, но как оказалось этот компрессор не годится для работы с пневматической орбитальной машиной. Китайский компрессор не справляется с расходом воздуха орбитальной машины, полностью накачанного до 8-ми атмосфер ресивера хватает на 1 — 1,5 мин работы машинкой, а то и того менее.

Не порядок.Читал на стардрайве о компрессоре из ДВС, там ребята использовали двигатель от ВАЗ, производительность была в районе 1000 л/мин. Хорош, но мне пока негде такого поставить, да и изготовить не так просто.

Мне в голову пришел другой вариант, использовать двигатель который раньше использовался для привода различного с\х оборудования (станков и тп) — его маркировка ЗИД 4.5. Также немаловажным аспектом в пользу этого двс, так это смазка — масло заливается в поддон и циркулирует в двигателе, также и охлаждение довольно хорошее — при работе около 1 часа компрессор чуть теплый.Если не ошибаюсь, то его рабочий объем 500 см3, что есть не мало, лишь немного меньше чем в компрессоре СО-7.

Этот двигатель четырехтактный, так что клапана присутствуют. Те кто знают как работает 4-х тактный двигатель поймет, что при использовании двигателя в качестве компрессора на два оборота коленвала полезный рабочий ход (нагнетание воздуха) один.

Это при использовании обычной системы газораспределения двигателя ЗИД, я использовал такую. Это ведет к снижению производительности, но для моих целей компрессор вполне подошел.

Как же сделать компрессор из ДВС?

  1. Для начала нам потребуется привод этого двигателя, для этого я использовал электродвигатель 4 кВт, хотя можно было взять и 3 кВт, естественно 380 В. Привод такого компрессора от 220 В я думаю сделать возможно, но необходимо поиграться со шкивами и вы не снимете такой производительности как на 380. Шкив на компрессоре использовался родной, на двигателе немного побольше, обороты на вале компрессора около 1300 об\мин.Каждый компрессор оснащен обратным клапаном, этот клапан дает возможность вытолкнуть объем воздуха при рабочем ходе поршня и не вернутся назад в цилиндр. При изготовлении самодельных компрессоров это одна из самых больших проблем, найти и приспособить. Я же нашел решение, возможно не идеальное, но довольно простое и не требующее токарных работ, к тому же не вторгаясь в конструкцию двигателя, его можно легко вернуть в обычный рабочий режим.

Для изготовления обратного клапана нам понадобится свеча с этого двигателя, шарик от подшипника, пружина (подбирается экспериментальным образом), металлическая трубка, сварка. Свечу необходимо выбить (удалить изолятор) чтобы осталась только металлическая часть.

Далее берем шарик от подшипника подходящего диаметра, тут стоит понимать, что шарик должен плотно закрывать отверстие из цилиндра и не заедать, в то же время быть герметичным. Свечу зажимаем в тиски и несколькими не сильными ударами набиваем седло шарику.Свеча подготовленная под обратный клапанШарик в седле обратного клапанаДалее к металлической части свечи привариваем трубку, я использовал поршневой палец от двигателя ВАЗ, лишь прорезал с боку окно для трубки.Детали обратного клапана для компрессораЗаглушку вверху сделал из части динамикаКак вы уже догадались, клапан будет ввернут вместо свечи, без каких либо переделок двигателя.

Длину пружины подбирал экспериментально, также как и ширину, но шарик нажимается довольно туго. Как видно на фото выше, я к трубке приварил резьбовое соединение от гидравлики какого то автомобиля, далее идет метра 1,5 трубки далее прямо шланг на орбитальную машинку.Я использовал компрессор без какого либо ресивера, шланг 12 мм на 5м прямо на машинку, компрессор обеспечивал ее полностью, работать было приятно, но остановится было нельзя, пока компрессор не выключишь:)Далее я буду переделывать компрессор на постоянное применение, так что будет интересно следите за новыми постами!

На нашем сайте вы найдете:

  • актуальную информацию о Ладе, новинки в производстве и новости, касающиеся марки;
  • статистические данные о продажах и месте российского автопрома как на местном, так и на международном рынке;
  • полезные советы по эксплуатации, ремонту и обслуживанию автомобилей ВАЗ;
  • всю самую важную информацию, которая поможет вам при ремонте автомобилей ВАЗ;
  • обзоры самых распространенных проблем, с которыми сталкиваются машины.

Если у вас возникли вопросы, касающиеся ремонта вашего авто, материалов и запчастей для него, вы можете получить консультацию специалиста. Для этого перейдите в раздел КОНТАКТЫ и отправьте свой вопрос.Это и многое другое об особенностях отечественных машин вы найдете на нашем портале ОЛАДЕ.РУ

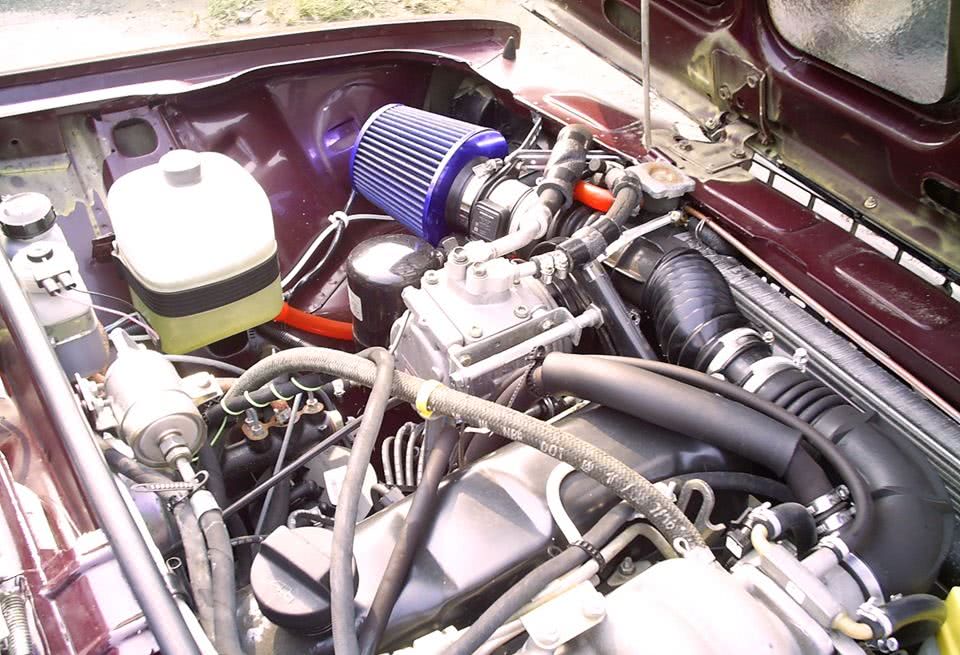

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Изготавливая подобный самодельный воздушный нагнетатель, необходимо учитывать буквально все – габариты, вес, размещение в подкапотном пространстве, как и где будет располагаться приводной шкив и ремень, производительность этого устройства, режимы работы (кратковременный или продолжительный), возможность смазки и многое, многое другое. После того, как появится ясность с компрессором, необходимо рассчитать реализацию турбо режима для двигателя.

Здесь надо учесть, каким образом будет изменена топливная и охлаждающая система автомобиля, какие изменения необходимо внести в его управление и как это осуществить, какое давление окажется допустимым для безопасной работы мотора, при реализации с помощью подобного устройства режима турбо.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

Приводной нагнетатель своими руками – из КИТ-набора

Да, есть в продаже такие комплекты, позволяющие своими руками реализовать режим турбо в автомобилях ВАЗ 2107, 2106, 2114, 2112. Как правило, он включает в себя все нужное для сборки и установки подобного устройства на автомобиль – сам компрессор, ремни, приводной узел, кронштейны и воздуховоды. Что собой представляет подобный комплект, позволяет понять приведенное фото.

Главное достоинство подобного подхода по реализации режима турбо на своей машине – простота и полная адаптация технических решений под конкретный вариант – 2107, 2106, 2114, 2112. Как правило, изготовителями КИТ-наборов являются китайские производители, что обеспечивает их достаточно приемлемую цену.

В качестве достоинств реализации режима турбо таким образом, стоит отметить его заточенность именно на автомобили ВАЗ той или иной модели (2107, 2106, 2114, 2112). К преимуществам подобного подхода следует также отнести то, что при некоторых условиях, когда уровень создаваемого дополнительного давления не больше половины бара, не требуется вмешательства в топливную систему автомобиля.

Расписывать порядок реализации режима турбо из подобного набора нецелесообразно, в каждом из них есть своя инструкция по сборке. К недостаткам можно отнести страну-изготовителя, но здесь уж как повезет. Как выглядит автомобиль после доработки и как ее выполнить, дополнительно поможет понять видео Один из доступных автолюбителям способов форсировать мотор старого автомобиля и придать ему новую жизнь – поставить нагнетатель воздуха. Эту работу можно выполнить и своими руками, если использовать имеющиеся в продаже КИТ-наборы на автомобили ВАЗ.

Воздушный компрессор из автодеталей

Принципиально другая конструкция у воздушного компрессора, который собирается на базе компрессора ЗИЛ и отдельно стоящего двигателя. Это более мощное оборудование, которое может использоваться и для подключения пневмоинструмента. Очень шумный агрегат.

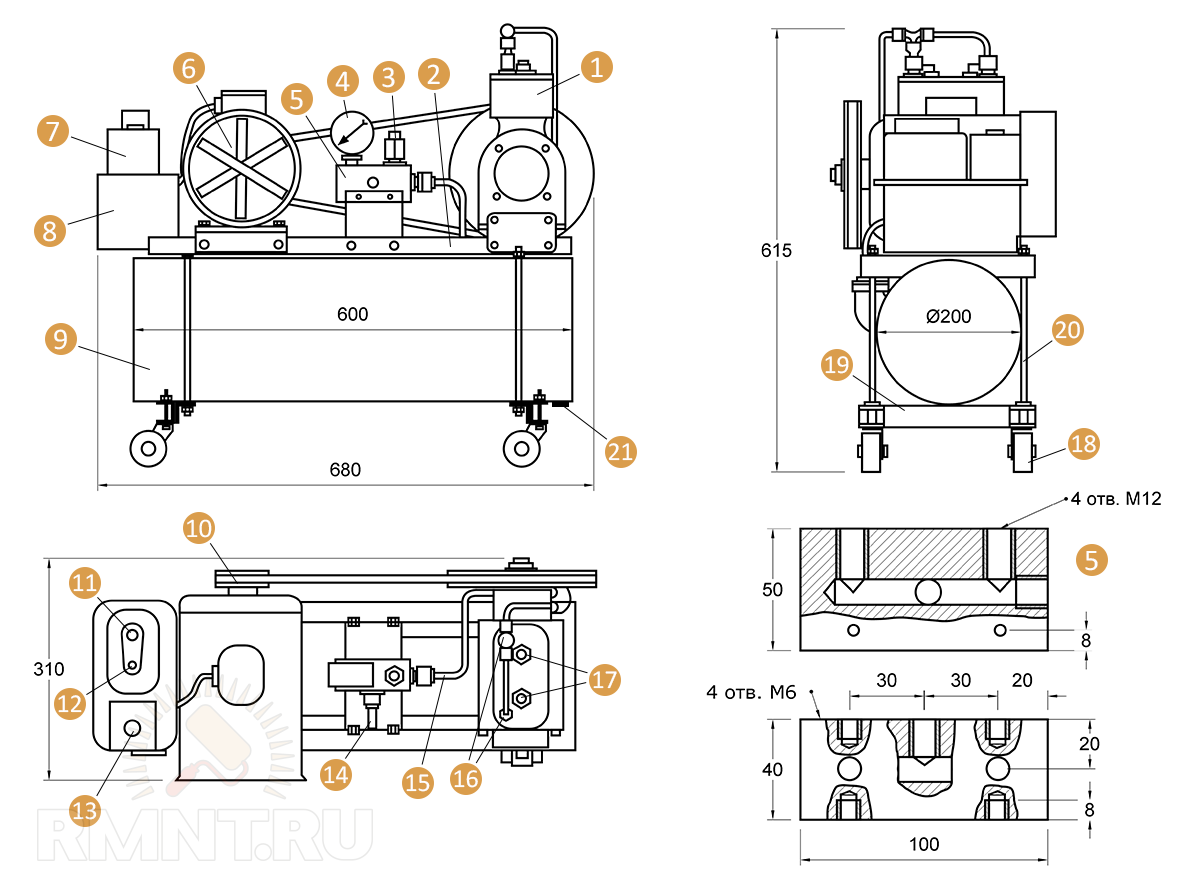

Компоновочный чертёж компрессорной установки: 1 — компрессор от ЗИЛ-130; 2 — рама из уголка; 3 — предохранительный клапан; 4 — стандартный манометр; 5 — коробка раздаточная; 6 — трёхфазный электродвигатель (1 кВт, 1380 об/мин); 7 — коробка пуска (от стиральной машинки); 8 — конденсаторная батарея (ёмкость рабочая — 25–30 мкФ, пусковая — 70–100 мкФ); 9 — ресивер (из кислородного баллона или глушителя КрАЗ); 10 — передача клиноременная (снижение оборотов 1:3); 11 — кнопка «Стоп»; 12 — кнопка «Пуск двигателя»; 13 — кнопка для краткосрочного включения пусковой конденсаторной батареи; 14 — штуцер расходного (выпускного) клапана; 15 — трубки алюминиевые Ø 6 мм; 16 — клапаны выпускные; 17 — клапаны впускные; 18 — колёса (4 шт.); 19 — поперечное ребро жёсткости; 20 — шпилька стяжная (М10 — 4 шт.); 21 — сливное отверстие с пробкой

Подключение трёхфазного двигателя в однофазную сеть: а — «треугольником»; б — «звездой»

Пример самостоятельного монтажа воздушного компресса из новых деталей и узлов вы сможете посмотреть на видео.

https://youtube.com/watch?v=Eve8_V4a9GQ

Демонтаж

Чтобы снять компрессор со старого холодильника, понадобится простейший инструмент – несколько ключей и отвёрток, плоскогубцы. Агрегат, который предстоит отключить от систем, расположен сзади внизу.

Развернув холодильник дверцей к стене, первым делом следует передавить медные трубопроводы, связывающие компрессор с охлаждающей решёткой.

Старые модели холодильников заправлялись фреоном – очень токсичным газом, ввиду чего операцию следует проводить в хорошо проветриваемом помещении, а лучше на открытом воздухе, соблюдая крайнюю степень осторожности, чтобы не надышаться ядом.

Когда трубки пережаты, их можно перекусить плоскогубцами, после чего демонтировать узел, открутив крепёж.

Самодельная установка для аэрографии – нюансы работы и уход

Проблематично выполнить аэрографию на автомобильном кузове, если отсутствует опыт работы с прибором

Важно тщательно разобраться, как пользоваться аэрографом. Желательно потренироваться на листе металла, отработать технику на горизонтальных линиях, а затем приступить к изогнутым полосам и окружностям. Следует запомнить следующие правила работы:

Следует запомнить следующие правила работы:

  • насыщенность рисунка и толщина штрихов определяется расстоянием от сопла до поверхности. С увеличением расстояния возрастает ширина линии;
  • перпендикулярное расположение оси рабочего инструмента к поверхности предохранит разбрызгивание краски и обеспечит четкость рисунка;
  • плотность штрихов и их насыщенность определяется продолжительностью нахождения устройства над зоной окрашивания.

Популярные статьи Валентинка с вкусным содержанием

Помните, что важно не спеша перемещать рукой аэрограф. Это позволит выполнить рисунок без подтеков, а также избавиться от неокрашенных участков и пятен. Для обеспечения долговечности устройства необходимо ополаскивать сопло в растворителе

При выполнении художественных работ не должно быть сквозняка или ветра

Для обеспечения долговечности устройства необходимо ополаскивать сопло в растворителе. При выполнении художественных работ не должно быть сквозняка или ветра.

Соблюдение простых правил позволит овладеть художественной росписью, разновидностью которой является аэрография. Освоить это искусство по силам каждому. Достаточно «набить руку» и ваш автомобиль будет всегда выделяться из общего потока машин оригинальным рисунком!

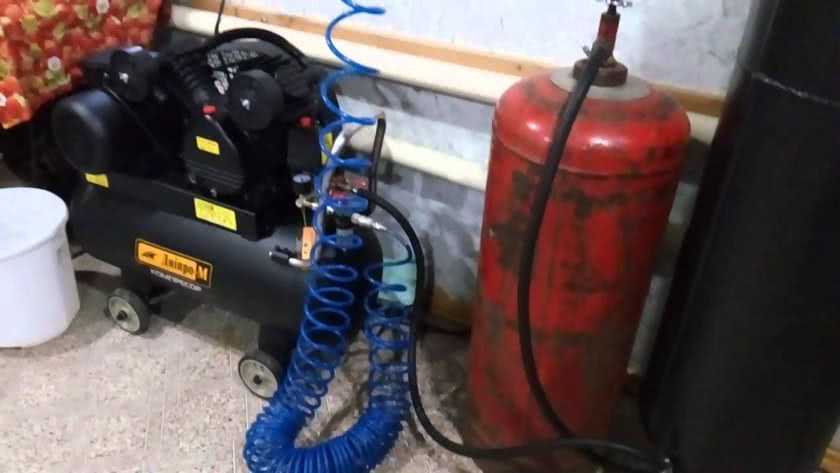

Простой вариант агрегата из огнетушителя/газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

  1. Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.

  2. К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.

  3. Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.

  4. Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.

Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.

Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

Компрессор на атмосферный двигатель

Начнем с того, что установка компрессора (нагнетателя) во впускной системе двигателя позволяет добиться подачи нужного количества воздуха для сжигания большего количества топлива. Если просто, компрессор-устройство, которое способно создать на выходе давление, которое будет больше атмосферного.

С этой задачей справляются как обычные механические нагнетатели, так и турбокомпрессор. При этом главным отличием турбонагнетателя от компрессора является то, что турбокомпрессор раскручивается за счет выхлопных газов, в то время как механический компрессор приводится от коленвала двигателя.

Как за счет компрессора происходит увеличение мощности двигателя

Атмосферный двигатель внутреннего сгорания осуществляет забор воздуха снаружи в тот момент, когда поршень в цилиндре движется вниз и создается разрежение, в результате чего воздух засасывается в камеру сгорания. Количество поступающего воздуха физически ограничено рабочим объемом, который имеет цилиндр и камера сгорания. После этого воздух смешивается с топливом в определенных пропорциях, после чего заряд (топливно-воздушная смесь) сгорает в цилиндрах.

Казалось бы, чтобы увеличить мощность мотора, нужно подать больше топлива, однако на самом деле это не так. Если просто, избыток топлива приведет к тому, что без соответствующего количества воздуха горючее не будет эффективно сгорать. Получается, чтобы сжечь больше топлива, нужно одновременно подать большее количество воздуха.

Если учесть, что объем двигателя не меняется, тогда воздух нужно подавать принудительно под давлением. Это и есть главная задача компрессора. Компрессоры создают давление во впуске, нагнетая воздух в цилиндры. В этом случае остается только впрыснуть больше топлива, после чего такая смесь эффективно горит и отдает энергию поршню. На практике, нагнетатель способен поднять мощность мотора на 35-45%, отмечается около 30% процентов прироста крутящего момента по сравнению с точно таким же атмосферным аналогом.

Статья в тему: 3 способа повысить проходимость любого автомобиля

Компрессор для покраски авто: как изготовить своими руками

Наиболее востребованным из всех изготавливаемых своими руками компрессоров можно назвать оборудование для покраски автомобиля или любых других деталей и механизмов. Помимо прочного ресивера, здесь потребуется и иной нагнетатель, который будет наполнять ёмкость воздухом значительно быстрее холодильного оборудования. Такой прибор лучше всего изготовить из готового автомобильного компрессора, подключив к нему электродвигатель на 220 или 380 В в качестве привода.

Приобрести можно абсолютно любой компрессор, в зависимости от нуждФОТО: compressortyt.ru

Схема и порядок сборки поршневого компрессора

Если рассматривать схематическое изображение подобного компрессора, то становится ясно, что сверхсложного в нём ничего нет. Главное, это не забыть включить в него фильтр с жёстким корпусом, способным выдержать нагнетаемое давление. Он устанавливается на выходе из ресивера перед шлангом подачи воздуха на краскопульт.

Схема компрессора с небольшими ошибкамиФОТО: samodelkindrug.ru

Многие не понимают назначения этого элемента, считая его совершенно ненужным, однако такое мнение ошибочно. Дело в том, что воздух в ресивере находится в сжатом состоянии, а изменение плотности любого вещества, как известно, изменяет и его температуру. В результате сжатия и последующего высвобождения воздуха и происходящего при этом изменения температур возникает конденсат, который может попасть в краску вместе, что непременно скажется на качестве итогового результата. Фильтр же такую возможность исключает.

Конденсат на окнах возникает также из-за перепада температурФОТО: master-hauze.ru

Нюансы сборки самодельного компрессора для покраски авто

Основная задача здесь – прочность шлангов и плотность соединений. Поэтому рекомендуется использовать для передачи воздуха от нагнетателя к ресиверу и далее к фильтру медные трубки. От фильтра до самого краскопульта оптимальным будет использование кислородного шланга. Он армируется стекловолокном, а потому обладает не только необходимой гибкостью, но и повышенной прочностью.

Чётко видно армирование кислородного шлангаФОТО: sharx.org

Довольно интересен для изготовления компрессора своими руками вариант использования оборудования от автобуса «Икарус» и газового баллона, с которым можно ознакомиться на картинке ниже.

Компрессор от автобуса «Икарус» на ресивере из баллонаФОТО: drive2.ru
