Компрессора зил 130 в разрезе

Регулировка компрессора ЗИЛ-130

При каждом ТО необходимо проверять:

затяжку гаек крепления компрессора на головке двигателя
крепление шкива
натяжение приводного ремня
затяжку гаек шпилек, крепящих головку, и других крепежных деталей

Гайки шпилек, крепящих головку, следует затягивать равномерно в два приема. Окончательный момент затяжки должен быть в пределах 1,2—1,7 кгс*м.

Ремень привода компрессора должен быть натянут так, чтобы при приложении усилия 4 кгс прогиб ветви ремня, расположенной между шкивами компрессора и вентилятора, был равен 5—8 мм. Натяжение ремня следует проверять ежедневно. Натяжение ремня привода компрессора регулируется перемещением компрессора, для чего требуется ослабить гайки крепления нижней крышки к кронштейну и с помощью регулировочного болта 20 обеспечить необходимую величину натяжения. После этого затянуть крепление компрессора и законтрить регулировочный болт контргайкой.

Регулятор давления автоматически поддерживает необходимое давление сжатого воздуха в системе, впуская воздух в разгрузочное устройство компрессора или выпуская воздух из него.

Регулятор давления регулируют в следующей последовательности:

Вращением колпака добиваются, чтобы компрессор включался в работу при давлении 6,0—6,4 кгс/см2. При завинчивании колпака давление увеличивается, при отвинчивании — уменьшается. Колпак закрепляют контргайкой.
Изменением количества прокладок, получают давление 7,3—7,7 кгс/см2, при котором компрессор отключается. С увеличением числа прокладок давление понижается, с уменьшением — повышается.

Источник

Установка компрессора на двигатель.

Установить шайбы, затем вручную компрессор на двигатель, направив прорези крышки-кронштейна на шпильки головки цилиндров. Навернуть от руки гайки крепления компрессора. Надеть на шкив ремень привода, отрегулировать натяжение ремня и затянуть гайки.

При установке компрессора необходимо обеспечить зазор не менее 5 мм между отводящим шлангом радиатора и воздушным патрубком компрессора. Указанный зазор достигается путем повертывания отводящего шланга радиатора Зазор необходим для предотвращения перетирания шланга патрубком компрессора.

Замена уплотнительных колец плунжеров разгрузочного устройства компрессора на автомобиле

Проверку состояния уплотнительных колец плунжеров разгрузочного Устройства и их замену можно производить без снятия головки компрессора. При этом надо соблюдать следующий порядок:

Пустить двигатель и довести давление в пневматической системе до срабатывания регулятора давления.

2. Остановить двигатель

Снять резиновый шланг, соединяющий воздушный фильтр двигателя с компрессором. При нарушении герметичности разгрузочного устройства в патрубке подвода воздуха к компрессору прослушивается характерный шум пропускаемого воздуха, а по манометру пневмо системы отмечается некоторое падение давления.
Снизить давление воздуха в пневматической системе до нижнего предела регулирования, при этом плунжеры должны быть опущены.
Снять патрубок подвода воздуха, вынуть пружину и коромысло. Затем поднять гнездо штока и снять его вместе со штоком, после чего извлечь плунжер из гнезда крючком из проволоки, введя его в отверстие диаметром 2,5 мм в торце плунжера или подведя сжатый воздух в горизонтальный канал разгрузочного устройства блока цилиндров.
Заменить изношенные уплотнительные резиновые кольца на плунжерах. Перед установкой плунжеры с уплотнительными кольцами следует смазать маслом, применяемым для двигателя.

https://youtube.com/watch?v=_05bH6vtlbs

На днях первый раз менял масло в своём три года назад собранном (по сути это была первая проба пера) самодельном компрессоре.

Вкратце — на базе компрессорного блока ЗИЛ 130 (77 года выпуска, с консервации, облегченные шатуны, развешенные поршня), производительность на выходе 250-300 литров (зимние-летние шкивы), это аналог обозначений «на вход» около 500-600

На компрессоре есть система смазки (включая внешний маслонасос и маслофильтр с редукционным клапаном)

совмещённая с системой охлаждения, фильтр на входе от ВАЗ-2101, самодельный масло-влаго отделитель на выходе, полная автоматика запуска (сам включается — выключается, всё как у фабричного, от преостата) с электро-пневмо клапаном для облегчения холодного пуска (не забывайте, работает он 220В, правда через делитель фаз)

Душу его и в хвост и в гриву, орбиталка, пескоструй бывает по полдня молотит без перерыва, окраски и прочая бытовуха.

Думал за 3 года ему «опа» нарисовалась, как ранее паре «китайцев», глянул поршневую — износа вообще нет, всё как вчера собрал.

Отказов за 3 года — ноль (при начальной сборке пружинка из клапана выпала в цилиндр, это не в счёт)

В конце этого сезона компрессор перенёс на улицу, дабы не занимал место, ведь 3 года эксплуатации доказали отказоустойчивость системы на все 100.

Позже в блог добавлю больше фото и описания, а пока — обзорное видео про этого «монстра»

Обзорное видео «Самого лучшего самодельного компрессора (на базе ЗИЛ-130, работающего от 220В)»

https://youtube.com/watch?v=GzOQUyUTrPc

Помнится пинали меня тут многие, что сложно, громоздко…Не забывайте — конструкция делалась что бы раз и на лет 10-20 больше не возвращаться к этой теме.

Практика: 3 года в очень жестких условиях (вплоть до работы в помещении где идёт пескоструй) и судя по всему ресурса у него осталось ещё на лет 10 как минимум, если не больше.

Залил в него Лукойл Анагард 10w40, теперь компрессор запускается вообще вмиг даже на холодную (есть идея на зиму поставить летний шкив, возможно потянет холодный запуск) и работает тише и ровнее чем раньше на минералке.

Справочно: общий объём ресиверов в пневмостстеме — 500л, производительности вполне хватает на любой полный окрас, пневматику и прочее где требуется воздух.

Разе что на пескоструй хотелось бы по мощнее… раза так в 3-4))) Но это планы на будущий дизельный компрессор, а пока и базового уровнямне хватает на работу с пескоструем завальцовок, локальными жуками и колесными дисками.

Что скажете, от 220В сделать компрессор лучше него (в плане компоновки, практичности и производительности, внешний вид я вообще в расчет не брал при изготовлении) реально или нет и есть ли смысл?)

Устройство

Компрессор — двухцилиндровое устройство поршневого типа. Его принцип работы заключается в перекачке воздуха посредством движения поршней. Устройство компрессора состоит из:

проводного картера с каналами;
сальника;
пружины;
уплотнителя.

Поршни изготовлены из алюминия и оснащены пальцами, которые закреплены стопорными кольцами. Посредством впускных клапанов воздух, находящийся в воздушном фильтре двигателя, проникает в цилиндры компрессора. Он сжимается поршнями и поступает в пневматическую систему. Затем проходит через нагнетательные клапаны, которые расположены в головке цилиндра.

Система охлаждения

Двигатель имеет жидкостную систему охлаждения закрытого типа. Она состоит из: радиатора, термостата, насоса, температурного датчика, компрессора и патрубка. Работает по принципу принудительной циркуляции охлаждения. Если жидкость в системе перегревается, то необходимо открыть пробку радиатора. При ее открытии из горловины выбрасывается струя горячей воды

Поэтому это нужно делать осторожно

Система смазки

Система смазки — комбинированная. Смазочное вещество поступает из смазочного узла системы мотора и остывает с помощью охлаждающей жидкости.

Как самостоятельно сделать компрессор на базе ЗИЛ-130

В зависимости от объема задач, которые планируется выполнять на агрегате, определяется количество переделок ЗИЛовского компрессора. Его перестройка требуется в ситуации, когда планируется длительная эксплуатация при повышенных нагрузках. Для этого потребуются следующие материалы:

Ресивер.
Манометр, монтирующийся на ресивер.
Сама силовая установка.
Предохранительный клапан.

Когда компрессор создается своими руками, важно корректно выполнить передачу на него крутящего момента. Именно за это будет отвечать клапан и манометр

В процессе сборки следует учитывать следующие особенности:

Вращающий момент. Если планируется подключение силовой установки к агрегату через шкиф и ремень, потребуется использование более «сильного» двигателя по причине потери подобным образом части мощности. Из-за этого рекомендуется выполнять подключение через редуктор, хотя его цена довольно высокая.
Двигатель. Этот элемент требуется подбирать так, чтобы параметры его мощности соответствовали потребностям компрессора. Так, для обеспечения требуемого давления скорость вращения должна составлять минимум 2 тыс. об/мин. Это позволит работать агрегату в крейсерском режиме без существенных нагрузок. Для непродолжительного использования достаточно вариантов, выдающих мощность в 1 кВт, а с целью более интенсивной нагрузки следует применять более мощные изделия.
Ресивер. Создается из металлической емкости средних размеров. Такую конструкцию комплектуют манометром, а также регулятором давления, который устанавливается на выходе. На входе в резервуар устанавливается узел, оборудованный редуктором.
Система охлаждения. В определенных вариантах компрессоров при работе наблюдается перегрев, из-за чего требуется дополнительное усовершенствование штатной системы охлаждения.

Сам компрессор требуется смонтировать на станину в заранее подготовленное посадочное место. Туда же крепится двигатель, а иные элементы устанавливаются отдельно и подключаются посредством шлангов.

Самостоятельное создание компрессора на базе ЗИЛ-130 позволяет при небольших тратах получить агрегат высокой производительности. Купить нужные элементы можно, используя интернет-каталог (к примеру, Авито), где продаются различные устройства и детали. Каждое из предложений имеет фото и описание состояния и характеристик

При сборе устройства важно учитывать особенности и тонкости создания такой конструкции

https://youtube.com/watch?v=sEtRrVR1UUo

Читайте еще:

Шкив компрессора ГАЗ-66

Устройство поршневого компрессора

Компрессор МТЗ-80

Порядок замены прав тракториста

Технические характеристики ЯМЗ 236 Турбо

Рулевой дозатор МТЗ-82

Испытание компрессора

При испытании компрессора на стенде частота вращения вала компрессора должна быть 1800…2000 мин. К компрессору должно быть подведено масло И20А, ГОСТ 20799-75

под давлением 0,25…0‚30 МПа (2,5…3,О кгс/см2), температура масла 35…50 °С.

Компрессор рекомендуется обкатать на холостых оборотах в течение пяти минут. В процессе обкатки следует убедиться в отсутствии течи масла, перегрева подшипников и в отсутствии стука поршней, пальцев и выпускных клапанов.

При 800…2000 мин коленчатого вала компрессора и сообщении баллона 3 с окружающей средой через калиброванное отверстие диаметром 1,6 мм и длиной 3 мм давление в емкости через 50 должно достигнуть величины не менее` 0,6 МПа (6 кгс/см2).

Испытание компрессора на масло пропускную способность, производится при 800…2000 мин и давлении масла 0,25…0‚30 Мпа (2,5…3,0 кгс/ом2). При этом количество масла, вытекающего через сливное отверстие крышки картера компрессора (при открытом калибровочном отверстии), должно быть не более 220 г в течение минуты.

Проверка работы разгрузочной системы производится подачей сжатого воздуха под давлением не более 0,5 МПа (5кгс/см2) в канал разгрузочной камеры, при этом плунжеры 4 (см. рис.8 -11)должны подняться и полностью открыть впускные клапаны 8.

Схема стенда испытания

При снятии давления плунжеры под действием возвратной пружины должны четко возвращаться в исходное положение. Эту операцию проделать не менее трех раз.

Проверить выпускные клапаны на герметичность, подсоединив головку компрессора к баллону 3 (рис.8-13) емкостью 1 л, как указано на схеме, при давлении 0,60…0‚65 МПа (6,0…6,5 кгс/см2). При этом падение давления в баллоне не должно быть более 0,04 Мпа (0,4 кгс/см2) в течение минуты.

Проверка на герметичность соединений производится мыльным раствором при противодавлении воздуха 0,65 МПа (6.5 кгс/см2).

Перёд установкой на компрессор регулятора давления его надо проверить, испытать и отрегулировать для работы в заданных пределах давления воздуха.

Это интересно: Идеи для тюнинга советского грузового автомобиля ЗИЛ своими руками — выкладываем по порядку

Передача вращающего момента

Когда изготавливается компрессор своими руками из зиловского компрессора, необходимо принять очень важное решение о том, как будет передаваться сила с двигателя на сам агрегат. При этом некоторые мастера предпочитают выполнять подключение напрямую, считая, что так они не потеряют количество оборотов и мощность

Однако стоит помнить, что для подобных методов реализации соединений нужно иметь довольно мощный двигатель. Поэтому чаще всего используют ременную передачу.

Когда делают компрессор своими руками, зиловский компрессор обычно пытаются соединить с двигателем через редуктор. Так можно получить довольно неплохое усилие при первичном запуске или же при наличии давления в ресивере. Однако стоимость хорошего редуктора довольно высока, и вариант с ременной передачей можно считать самым оптимальным.

Модификации грузовика ЗИЛ-130

Обилие выпущенных и запланированных к выпуску модификаций показывает всесторонние возможности модели:

130А выполняет функции бортового тягача. В сумме с прицепом он весит 8 т;
130Г – это бортовой длиннобазный грузовой автомобиль с платформой;
130В – тягач седельной системы, характеризующийся укороченной колесной базой;
130ВТ – в этой разновидности основным преимуществом является усиленный задний мост;
130Б – это самосвал для сельхоздеятельности.

Модели с усиленным задним мостом показали повышение общего веса, что могло негативно повлиять на показатель общей производительности. При этом тягово-динамические характеристики улучшились. Более простые модели укомплектовывались односкоростным мостом.

Модификация 130Г вышла с конвейера в 1972 г. и работала с прицепом. Основное различие между машинами проявлялось в конструкции мостов, а также в оснащении.

В этой статье вы можете прочитать о многофункциональности тракторов TYM 233 и других моделей.

В следующей статье http://spez-tech.com/tehnika/raznoe/populyarnyie-modeli-benzorezov-shtil-ih-opisanie.html можно найти информацию о наиболее востребованных запчастях на бензорезы Штиль.

Некоторые модели получили возможность работать на сжиженном нефтяном газе (ЗИЛ-138В1, ЗИЛ-138Д2). На базе этой машины даже создавались серийные пожарные автомобили:

Универсальность ЗИЛа 130-й модели позволяет использовать его для разнообразных целей. Благодаря этому фактору такой автомобиль станет хорошим вложением денег.

Высококачественная сборка и большой запас прочности обеспечат длительную работу в любых погодных и дорожных условиях.

А историю создания автомобиля ЗИЛ-130 можно посмотреть прямо сейчас:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Компрессор на базе ЗИЛ-130 Часть 3 Производительность

И так что сказать за производительность.

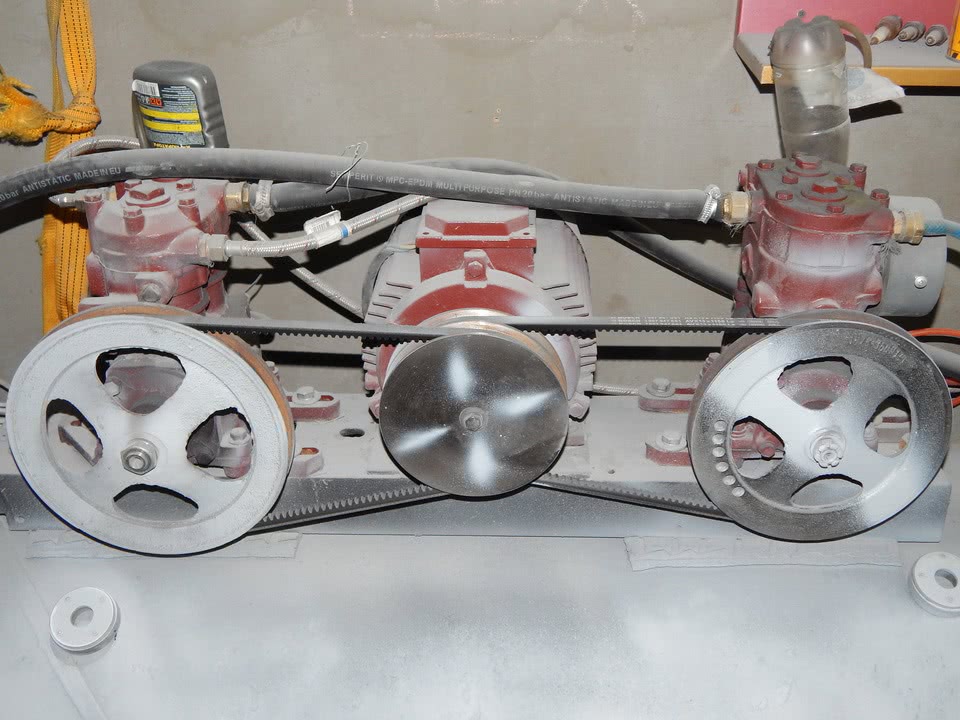

Начнем с правой головы на фотке, она отдельно накачивает 50 литровый расширитель до 8 атмосфер за примерно 50 секунд, что соответствует производительности приблизительно 300 честных советских литров в минуту, замер на большом расширителе показал примерно также. Расчет шкива двигателя соответственно был сделан относительно шкива правого компрессора. Правый больше в доработках допилках и прочих модернизациях не нуждается.

Что касается левой головы то тут с производительностью дела обстоят хуже, за счет того что шкив большего размера чем правого его производительность была где-то около 180 честных литров, о это после модернизации, а в процессе ее я потерял вот такую пружинку на впуск

В место нее я подобрал из того что смог найти по жесткости похожее но как оказалось не то, изначально я грешил что производительность снижена за счет шкива, шкивы перекинул местами и получил прирост в 15 литров на шкиве, после нужно было развернуть голову в другую сторону и я вместо этой оригинальной пружинки вкорячил еще одну похожую по жесткости не родную пружинку, все собрал на выходе стало вообще 150, так и оставил пока.

В итоге пока производительность на данный момент составляет примерно 450 честных советских литров, с потенциалом до 600.

Для того чтобы допилить необходимо найти и поставить шкив как на правом, и найти одну пружинку оригинальную, перебрать левый компрессор.

Народ если у кого завалялся случайно ремкомплект, или не нужный компрессор с таким шкивом как мне нужно, или сам шкив, отзовитесь договоримся.

Для покраски того что есть хватает с головой, накачали и красим никаких тебе скачков давления, все ложиться просто шикарно, для пескоструя не хватает немного давления, поэтому нужно допиливать его до ума.

Источник

Нагнетательный механизм

Нагнетательный механизм в устройстве выполнен очень компактных размеров. По заверениям специалистов, устройство может выдерживать большое давление. Таким образом, на компрессор ЗИЛ-130 цена вполне оправдана. Седло в устройстве имеет два выхода. С коромыслом указанная деталь не соприкасается.

С картером нагнетательный механизм соединяется через трубку. Вал у модели используется небольшого диаметра. У его основания имеется два кольца и смазка компрессора ЗИЛ-130. В конце вала устанавливается короткая пробка. Выпускной клапан у нагнетателя применяется с защитной втулкой. При возникновении проблем с подачей воздуха в первую очередь проверяется выход нагнетателя. Далее откручивается крышка и полностью прочищается клапан. Следующим шагом специалисты рекомендуют проверить пружину, поскольку на нее оказывается большое давление.

Коленчатый вал устройства

Коленчатый вал в данном случае соединен с картером. Выходной канал применяется небольшого диаметра. Цилиндры на компрессор ЗИЛ-130 устанавливаются по сторонам. Также надо отметить, что с нижней стороны модификации имеются две накладки. Вал фиксируется на зажиме. Дополнительного внимания заслуживает тот факт, что направляющие у данного компрессора устанавливаются с левой стороны. При замыкании вала специалисты рекомендуют осмотреть полностью нагнетатель.

Также проверяется картер, поскольку в нем, как правило, собирается весь мусор от переработанного масла. Для правильной работы системы тестируется давление внутри блока. Также надо сразу зачистить все каналы от картера. Сделать это можно при помощи обычного шомпола. Седло при этом предварительно смазывается. Если вал деформирован, его необходимо сразу заменить. На запчасти ЗИЛ-130 цены вполне разумные. Наконечник детали наваривается вручную.

Как сделать компрессор своими руками

Устройство своими руками делают базе зиловского компрессора. Если оно предназначено для выполнения небольших задач, то переделка компрессора будет минимальная. Его доработка проводится в том случае, если устройство планируют использовать долго и с большими нагрузками. Из материалов понадобятся:

двигатель;
ресивер;
манометр;
предохранительный клапан.

При изготовлении самодельного аппарата важно правильно передать на агрегат вращающий момент. За давление отвечают клапан и манометр, которые монтируют на ресивер. Тонкости сборки:

Тонкости сборки:

Вращающий момент. Чтобы компрессор сохранил свою мощность и количество оборотов, некоторые мастера делают прямое подключение. Но такое подключение требует наличие мощного двигателя. Поэтому двигатель с агрегатом соединяют посредством ременной передачи. Если соединение сделать через редуктор, то вращающий момент получится достаточным. В основном при изготовлении компрессора используют ременную передачу, так как качественный редуктор стоит дорого.
Двигатель. Двигатель подбирают таким образом, чтобы он соответствовал всем параметрам компрессора. Чтобы в устройстве сформировалось максимальное давление, скорость вращения двигателя должна быть более 2000 об/мин. Это позволит компрессору работать в легком режиме. Если аппарат будет использоваться без нагрузок и непродолжительный период, то подойдет агрегат мощностью 1 кВТ. Для более интенсивной работы применяют изделия большой мощности.
Ресивер. Самодельный компрессор должен быть компактных размеров. Для этого из газового баллона или огнетушителя изготавливают ресивер. Также подойдет любая металлическая емкость. Главное, чтобы готовое устройство имело средние размеры. Конструкция оснащается манометром и регулятором давления. Для этого ее нужно доработать. Возле входа в резервуар монтируют готовый узел с редуктором, который можно приобрести в магазине. После установки клапана обратного давления проводят его настройку.
Система охлаждения и смазка. У некоторых компрессоров во время работы происходит большой перегрев. Чтобы устранить этот недостаток, их дорабатывают системой охлаждения. Для этого в шатунах проделывают отверстия, а нижнюю крышку оборудуют косой трубкой. На выходе из картера монтируют фильтр. Он должен быть прозрачным. Это позволит наблюдать за уровнем масла. Из огнетушителя создают влагоотделитель.

Компрессор устанавливается на станину. Для этого в каркасе проделывают необходимые посадочные места под устройство. Двигатель жестко закрепляют на станине. Остальные элементы, которые подключаются через шланги, монтируют отдельно.

Компрессор из ЗИЛ 130 своими руками: фото, схемы, чертежи, особенности сборки устройства из зиловского агрегата

Лучшая основа для создания покрасочного компрессора своими руками – ЗИЛ 130, компрессор которого конструктивно наиболее для этого подходит.

Для проведения покраски кузова применение компрессора важно, так как это улучшает качество и прочность нанесённого слоя, повышает производительность. Кроме того, его можно использовать для накачки шин, подачи воздуха на пневмоинструменты

Ввиду немалой стоимости компрессора, приобретать прибор для «разовой» покраски своего автомобиля нецелесообразно, да и не каждому по карману. Сделать подобное устройство своими руками способны домашние умельцы.

Сделать самостоятельно или купить готовый прибор

Сегодняшний рынок устройств для повышения давления и нагнетания воздуха изобилует разнообразием. Для разных целей выпускаются винтовые, поршневые и другие виды компрессоров. Тем, кто сделал выбор в пользу готового прибора, следует выбрать вид механизма с требуемыми техническими характеристиками и по оптимальной цене.

Из всего многообразия предлагаемой продукции, конечно, лучше выбирать изделия известных брендов. Их главным недостатком является высокая стоимость. Большие денежные траты окупятся только при занятии профессиональным ремонтом автомобилей.

Если приобрести дешёвый прибор неизвестного бренда, надо быть готовым к неприятным неожиданностям. Недорогие изделия часто изготовлены из некачественного материала, двигатель выходит из строя, а гарантийный ремонт длится несколько месяцев.

Агрегат, сделанный своими руками из зиловского (ЗИЛ 130), многие мастера считают более надёжным. По многочисленным отзывам, такой аппарат имеет хорошую производительность, прочность, износостойкость.

Интересное! К тому же, ремкомплект на зиловский компрессор можно купить в каждом магазине автозапчастей.

Изготовленное самостоятельно добротное устройство, долго и исправно работающее, будет радовать своего владельца и станет предметом зависти многих автолюбителей.

После изучения инструкции по изготовлению своими руками прибора из компрессора ЗИЛ 130, можно сделать вывод: покупать кота в мешке или сделать устройство самому.

Пошаговая инструкция изготовления оборудования для подачи воздуха из зиловского агрегата

Для создания прибора, нагнетающего воздух, используют компрессоры:

ЗИЛ 130;
ЗИЛ 157;
МАЗ;
КамАЗ;
ГАЗ;
МТЗ.

Прибор КамАЗ имеет хорошую производительность, отличается прочностью и надёжностью, но требует серьёзной доработки, а ГАЗ, МТЗ – малопроизводительны. Поэтому многие для изготовления устройства, нагнетающего воздух, своими руками выбирают зиловский агрегат.

Рассмотрим пример такой сборки. Возьмём за основу компрессор ЗИЛ 130, пропановый баллон на 50 литров.

Для сети в 220 вольт нужен двигатель на 2–3 киловатта, при использовании 3-х фаз мощность может быть меньше. Общий вид Узел соединения Электросхема подключения

Рама изготавливается из стального уголка, для крепления необходимы болты, саморезы, герметик, хомуты.

Первым делом изготавливаем поддон. Для этого необходим металлический лист толщиной 5 мм. Чтобы избежать протечек масла в местах соединения поддона с картером компрессора, используется паронитовая прокладка и обработка герметиком.
Чтобы в процессе работы устройство не заклинило из-за плохой смазки, необходима доводка узлов. Для этого надо снять головку, достать шатуны и просверлить их вместе с вкладышами. Глубина отверстий должна быть 3 мм, диаметр – 10 мм. Этого достаточно для смазки вкладышей. Во время работы прибора образуется масляный туман, который смазывает цилиндры.
Следующим шагом нам необходимо сделать два отверстия с резьбой в картере. Сюда вкручиваем щтуцер для залива и отвода масла.
С зоной покраски систему надо соединить специальной трубкой. Воздух из устройства выходит сильно нагретым, поэтому для этой цели применяют изделия из меди.
Если для работы краскопульта устройства не будет хватать производительности компрессора, можно подключить дополнительные ресиверы. Для контроля давления на ресивере устанавливается манометр. При недостаточном и нестабильном давлении покрасочный слой на кузов автомобиля будет ложиться неравномерно.
В ресивер можно установить перегрузочный клапан, который защитит устройство в случае чрезмерного повышения давления.
Многие мастера устанавливают также осушитель воздуха. Для этих целей используют специальный осушитель (спиртушку) от а/м КамАЗ, который располагают между компрессором и ресивером. Как рабочую жидкость используют спирт, тосол.

Ознакомьтесь с подробным видео роликом про самодельный компрессор на базе агрегата от ЗИЛ-130:
