Кондукторы и подставки для накладных кондукторов

Что представляет собой система 32 в установке мебельного крепежа и фурнитуры

В производстве корпусной мебели все больше отходят от стандартов, реализуя какие-то индивидуально разработанные проекты. Однако есть определенные принципы конструирования, которые остаются неизменными. Причем на международном уровне.

Мебельная система 32 – это общий принцип стандартизации разметки мебели для дальнейшей сборки. Его основа – это повторяющийся шаг 32 между центрами установочных отверстий с отступом от края 37мм (с учетом толщины кромки).

Системы 32 придерживаются и производители различной мебельной фурнитуры и комплектующих. Благодаря этому, мебельщику не приходится вдумываться и отмерять разные расстояния, чтобы установить направляющие для выдвижных ящиков разного вида, ручки разных размеров, подъемные механизмы, мебельные петли и т.д. Достаточно держать в памяти простой ряд чисел (со временем и растущим опытом изготовления мебели своими руками он запоминается, как таблица умножения).

Все это экономит время и затраты производителя на подготовку мебели к сборке. Также системе 32 «подчиняются» настройки станков ЧПУ, сверлильного и присадочного оборудования.

Инструменты для разметки, сборки и обработки

Прежде всего желающим собирать мебель собственноручно понадобится базовый набор инструмента.

Арсенал для измерений и разметки включает в себя:

  • линейка – нужна металлическая и тонкая, длиной до метра;
  • простой карандаш (лучше брать твердо-мягкий, он помечается буквами HB);
  • угольник столярный (помогает строить перпендикулярные линии);
  • ластик;
  • рулетка (подойдет пятиметровая);
  • уровни разного размера;
  • шило;
  • степлер;
  • молоток;
  • струбцины (для фиксации частей под нужным углом).

Не забудьте о крепежных элементах и инструментов для их закручивания – отверток, шестигранников.

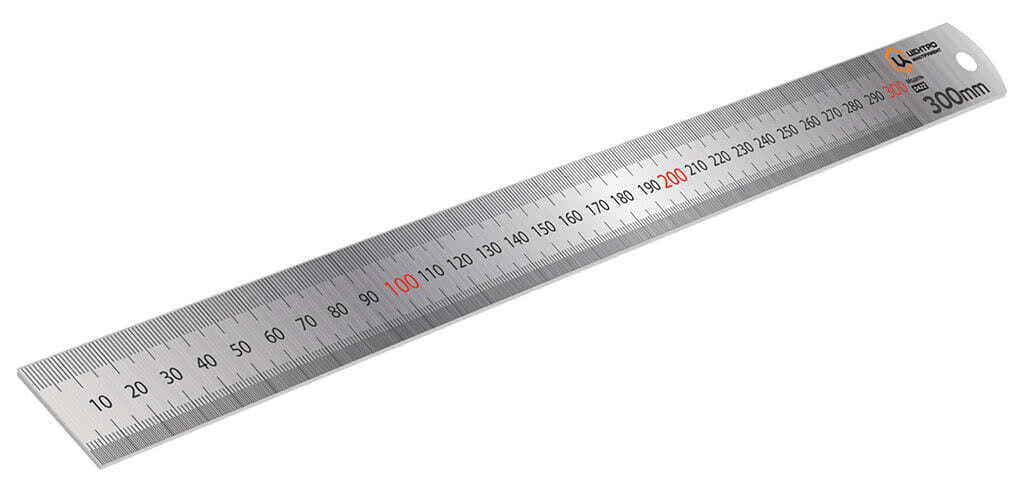

Линейку выбирайте обязательно железную.

Особенности самостоятельного производства

При проектировании кондуктора под конфирмат необходимо правильно рассчитать, какие функции он должен будет выполнять в последующем. Делать его нужно под наиболее часто используемые крепления в доме. Если такое приспособление требуется мебельщикам для постоянной работы, то лучше купить заводский образец, который отличается большой точностью работы. К тому же производители зачастую в комплекте прилагают дополнительные крепежи, упоры и шаблоны.

Цена подобного устройства для профессионального использования составляет от 400 до 1100 рублей. Зависит она от непосредственных возможностей определённого агрегата, количества проделываемых отверстий, их длине и прочее. Многие интересуются, как сделать мебельный кондуктор своими руками. Чертежи с размерами являются обязательными для начинающих мастеров, поскольку позволяют сделать конструкцию качественно с первой попытки. Подобные схемы можно найти в интернете.

В основном кондуктор имеет такие элементы:

  • Основа изделия. Она непосредственно прикладывается к плоскости мебели, на которой и будут сверлиться отверстия.
  • Направляющие втулки. Через них проходит сверло.
  • Детали для зажима поверхности. Как правило, они находятся на торцевой части кондуктора.

Дальше нужно позаботиться о правильном направлении втулки. Её можно сделать из нержавеющей трубы. Длина втулки должна быть как минимум в два раза больше, чем отверстие, в котором она будет находиться на уголке. Втулка в отверстии должна сидеть с натягом. Самый простой и распространённый вариант — это посадка по принципу вала. Под уже известный диаметр втулки сверлится соответствующее отверстие в уголке, а после этого производится посадка. Рекомендуется использовать посадку с маленьким натягом.

Бывают случаи, когда кондуктор нужно сделать под сверление глубоких отверстий. Тогда втулка изготавливается с буртиком. Количество возможных отверстий, их длина и расстояние между ними выбирается под определённые потребности каждого мастера.

Для крепления приспособления могут быть использованы несколько вариантов:

  • Упор с пружины. Кондуктор будет приживаться к обрабатываемому материалу с помощью пружинной силы. Для этих целей можно использовать любую плоскую пружину с необходимой силой.
  • Крепление к дереву с помощью саморезов. С помощью такого метода кондуктор прижимается и удерживается на рабочей поверхности благодаря силе трения. Подобный метод крепления позволяет использовать образовавшиеся пометки для последующего центрирования детали. При работе с ДСП нужно с большой аккуратностью использовать такой метод.
  • Струбцины с резиновыми прокладками. Опасен такой метод возможным смещением оси втулки. Происходит это, потому что вес кондуктора увеличивается, а втулки поддаются искривлению. Поэтому нужно сначала приложить кондуктор к поверхности, пометить будущее отверстие, а потом приступать к сверлению.

Читать также: На что обратить внимание при покупке микроволновки

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

  1. В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
  2. Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
  3. Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
  4. Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
  5. После этого в этих центрах делаем отверстия диаметром 5 мм.

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

  1. Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
  2. Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто,  прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

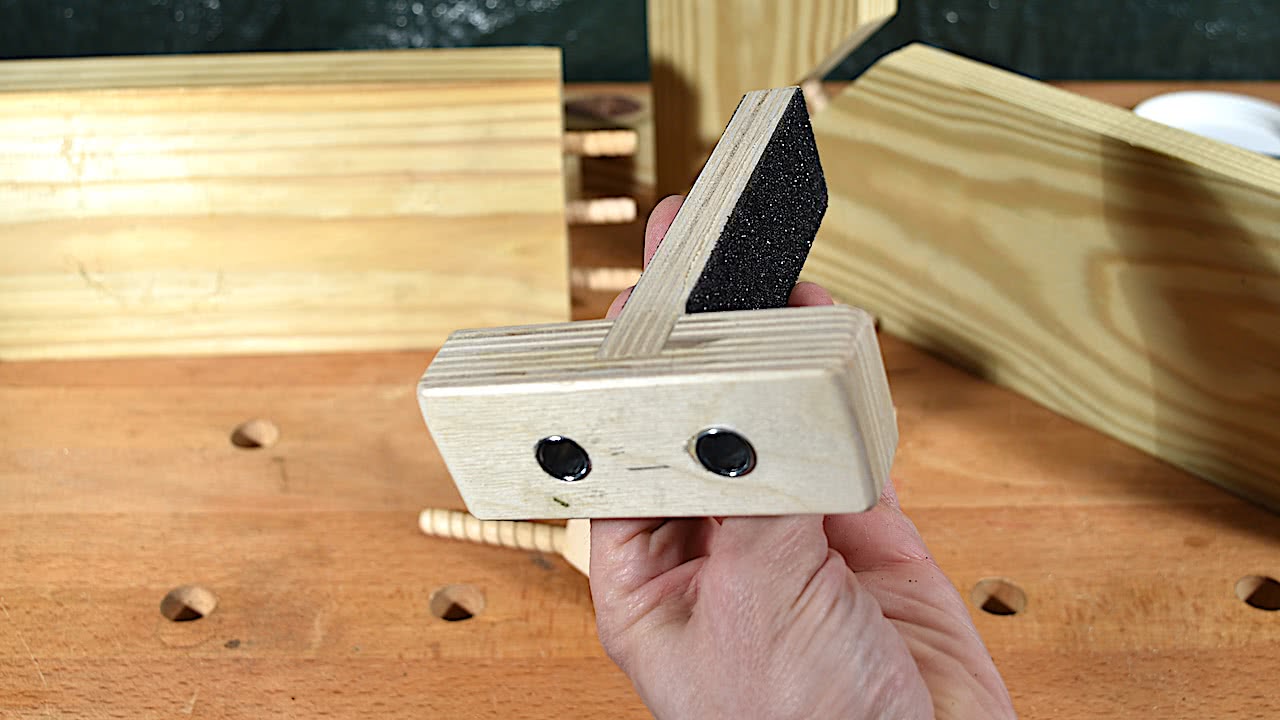

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

  1. Для этого нам понадобится фанера, толщиной около 15 мм.
  2. Делаем три одинаковые заготовки.
  3. По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
  4. Делаем одно отверстие посередине, которое армируем металлической трубкой.
  5. Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
  6. В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.

Описание

Наиболее распространённой разновидностью крепёжных изделий для монтажа элементов модульной мебели, сделанной из листов ДСП, МДФ и иных древесно-плитных материалов, считаются конфирматы (евровинты, еврошурупы). Эти крепежи предполагают предварительное высверливание 2-х различных по диаметру отверстий: несквозного отверстия с торца одного соединяемого элемента для резьбы евровинта и сквозного отверстия в пласти (плоскости) другого элемента. Обычным сверлом это сделать почти нереально, потому что отверстие разбивается, и редко когда удаётся создать прямой угол. В связи с этим для подобных работ необходимо иметь инструментарий под названием кондуктор.

Фактически кондуктор является обыкновенным шаблоном с отверстиями необходимого диаметра.

Для комфорта он может быть оборудован регулятором и фиксирующим устройством.

Кондуктор гарантирует необходимое направление режущего инструмента под прямым углом к поверхности, не допускающее возможность ухода в сторону

Это в особенности важно при работе с неширокими составными частями корпусной мебели, такими как торцевые поверхности дверей либо стенок. Без данного устройства довольно непросто выдержать требуемый угол, что может привести к дефекту, поскольку порой незначительное отклонение направления отверстия для крепежа способно сделать невозможной сборку отдельных деталей в цельную конструкцию

Приспособления наделены следующими достоинствами:

  • благодаря им есть возможность получать точные отверстия для присадки под конфирматы (евровинты);
  • инструментарий не нуждается в разметке под сверло;
  • любой предмет мебели будет собран гораздо быстрее;
  • можно проделывать конкретное число отверстий без предварительной разметки.

Популярные модели

ПРАКТИКА 247-026

Это один из самых простых и бюджетных кондукторов, предназначенный для сверления отверстий диаметром 4-10 мм. Инструмент сделан из пластмассы, имеет круглую форму с шаблонами отверстий разного размера по окружности. Для сбора пыли и стружки имеется специальный резиновый ободок. Покупатели этого кондуктора отмечают как достоинство его бюджетную цену и удобство использования. Главный недостаток – быстрая изнашиваемость.

Зубр 29853

Кондуктор ориентирован на использование с алмазными трубчатыми сверлами. Диаметр отверстий – 4, 6, 8, 10 и 12 мм. В качестве фиксатора имеется резиновая присоска. Также инструмент оснащен возможностью принудительной подачи воды во избежание перегрева.

Из положительных особенностей покупатели отмечают:

  • Доступную цену.
  • Достаточно надежную фиксацию
    на керамических поверхностях.
  • Точность сверления.
  • Страховку от перегрева.

Основной недостаток приспособления, как и всех кондукторов бюджетного сегмента – быстрая изнашиваемость. Впрочем, это компенсируется доступной ценой, что позволяет рассматривать такие инструменты скорее как сменный расходный материал при ремонтных работах.

ПРАКТИКА 771-411

Этот инструмент относится к серии «Эксперт» российской фирмы «Практика». Он используется как направляющая для алмазных коронок диаметром от 14 до 70 мм. Кондуктор выполнен из стали, в качестве фиксатора выступает резиновая присоска. По заверению производителя, благодаря конструкции направляющей боковой слой алмазных коронок не изнашивается. Это подтверждают и покупатели данного кондуктора.

Kwb Dubelprofi, 7580-00

Инструмент производства чешской фирмы Kwb более универсален. Он оборудован шаблонами для сверления отверстий от 3 до 12 мм. Планка выступает в качестве параллельного упора. Имеется глубомер. Несмотря на наличие планки-упора, владельцы отзываются о некоторых сложностях с фиксацией устройства. Тем не менее, инструмент популярен из-за невысокой ценовой категории и эргономичности использования. Как положительная сторона отмечается также хорошая точность высверливания.

Bosch 2607000549

Кондуктор предназначен для сверления отверстий под дюбели. Шаблоны включают самые распространенные диаметры – от 3 до 12 мм. Предназначен для работ как по дереву, так и по стали, поэтому относится к универсальным кондукторам. Для фиксации инструмент оборудован упором с зажимным винтом, а также рукояткой для удобства использования. В целом отзывы об этом приспособлении положительные. Из недостатков отмечается только пластиковый материал, который склонен к быстрому изнашиванию.

Kreg K3DGB

Это более профессиональный кондуктор, который позволяет высверливать отверстия в деталях большого диаметра. Приспособление сменное, иногда используется в составе комплекта для сверления Kreg. Конструкция предназначена для сверления как перпендикулярно, так и под острым углом. Владельцы отмечают надежность устройства, и универсальность его применения.

Kreg Kma3200

Накладной кондуктор, предназначенный для сверления вертикальных отверстий при сборке мебели, ремонте, и т. д.

В комплекте идут:

  • Сам кондуктор.
  • Зажим-струбцина.
  • Кольцо-ограничитель.
  • Позиционирующий штифт.
  • Сверло 1-1/4.
  • Соединительная планка.

Таким образом, по сути это целый комплект для точного и качественного высверливания. Также к кондуктору прилагается руководство пользователя для сборки и использования устройства. Инструмент заслужил положительные отзывы покупателей, где главным образом отмечается его точность и надежность.

Кондуктор для сверления отверстий своими руками

Принципиально такая оснастка состоит из следующих деталей:

  1. Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
  2. Направляющих втулок, куда входит сверло.
  3. Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.

Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение

Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.

Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.

Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.

Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки.

Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.

При выборе способа крепления кондуктора выбирают один из следующих вариантов:

Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима;
Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия

В случае ДСП такой вариант следует использовать с осторожностью;
Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок

Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.

https://youtube.com/watch?v=GOqXup9XjE8

Особенности конструкции и виды

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Накладные

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Поворотные

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Универсальные

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Опрокидываемые

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

https://youtube.com/watch?v=EaOYx-ZinKM

Особенность мебельного кондуктора

Мебельный кондуктор, по сути, представляет собой шаблон. Для использования его фиксируют на нужной части, устанавливая гильзу на необходимом расстоянии. В нее ставится фреза соответствующего диаметра, чтобы просверлить отверстие.

Мебельный шаблон – это приспособление, которое ускоряет и облегчает процесс производства деревянных конструкций.

Плюсы кондуктора для сборки мебели:

  • значительно упрощает процесс;
  • результат получается более аккуратным;
  • легче делать точные замеры и следовать им при сверлении;
  • меньше времени тратится на работу.

Отдельная особенность такого приспособления – сфера его применения не ограничивается сборкой мебели.

Можно приобрести заводское приспособление или сделать самостоятельно.

После того, как закончите интерьер, можете использовать такой шаблон в строительстве и даже машиностроении. Кондуктор можно использовать для сверления не только на фанере и дереве, но и цилиндрических деталях.

Самостоятельное изготовление приспособления

Самостоятельно изготовить кондуктор проще всего для выполнения одного вида операций. Рассмотрим, как изготовить кондуктор под конфирмат. Сверление и разметка отверстий под конфирматы является основной операцией при сборке любого вида мебели.

Необходим брусок, выполненный из металла, сечением 12×12 мм. В данной заготовке необходимо сделать ряд отверстий, точность сверления отверстий будет пропорциональна и точности всего изделия. Диметр сверла должен быть равен диаметру конфирматного сверла. От края бруса отмеряем 8 мм, а от торца заготовки 32 мм. Лучше всего для замеров использовать линейку-угольник. На пересечении линий делаем углубление керном. И просверливаем строго вертикально насквозь.

Вместо металлического бруса можно использовать и деревянный. Для отверстий под сверло применяют подшипники с внутренним диаметром 4,5 и 8 мм или втулки из латуни.

https://youtube.com/watch?v=ggaQJj9_KpI

https://youtube.com/watch?v=vG6EU7MNvLg

Из всего вышесказанного можно сделать вывод, что качественное изготовление мебели практически невозможно без использования кондуктора. Приобрести последний для сверления отверстий проще в магазинах, занимающихся продажей мебельной фурнитуры, или у различных представителей производителей. Цена кондуктора напрямую связана с конфигурацией, материалом изготовления и фирмы производителя.

https://youtube.com/watch?v=7gpWQ5EuVT4

https://youtube.com/watch?v=Jlng_r6rfKk

Но если вы взялись самостоятельно изготовить мебель, то не должно возникнуть проблем с изготовлением самодельного кондуктора.

https://youtube.com/watch?v=qiE3_N3uzIQ

https://youtube.com/watch?v=QhDIP_WC5eY
