Лазерный уровень и нивелир своими руками

Лазерный уровень из пенопласта и ёмкости с водой

Для создания лазерного уровня данной конструкции своими руками нужно подготовить удобную ёмкость, кусок пластилина или пластырь, в общем, любую субстанцию или материал которым можно закрепить основную деталь. Естественно, понадобится указка лазерного типа и кусок пенополистирола. Сама же процедура сборки прибора происходит в соответствии с определённым планом действий.

1. Берётся небольшая ёмкость, которая заполняется до краёв водой. В качестве резервуара используют ведро либо старую кастрюлю.
2. На пенопласте закрепляется лазерная указка. Целесообразно использовать стандартную насадку проецирующую точку. Нужно постараться, чтобы лазерная указка размещалась на пенопласте как можно ровнее. Её крепление выполняется резинкой, хомутом или пластилином.
3. Резервуар с водой устанавливается на необходимой для разметки высоте.
4. Пенопласт с указкой помещается в воду.
5. Указка переводится во включённое положение.
6. Меняя положение пенопласта относительно центральной оси на размечаемых поверхностях, отмечаются точки. Все получаемые точки будут располагаться на одном уровне относительно горизонта.

Несмотря на то, что такие лазерные уровни сложно назвать идеальными, однако чёткость разметки достаточно высокая и такие самодельные конструкции имеют право на существование.

Конструкция лазерного нивелира

Уровень лазерного типа принадлежит к категории оптических измерительных приборов, которые требуют соответствующего подхода к применению и хранению. Несоблюдение условий хранения и эксплуатации приводит к поломкам уровня. Перед тем, как выполнить ремонт лазерного уровня, следует разобраться с его устройством.

Рассматриваемый инструмент с виду имеет простую конструкцию, однако некоторые отдельные части его имеют сложное устройство, что вызывает трудности при самостоятельном ремонте в домашних условиях. Однако упростить проведение ремонтных работ помогут знания конструкции этого измерительного прибора.

Главным элементом нивелира является источник света, по которому проводятся соответствующие построения горизонтальных и вертикальных плоскостей. В качестве светового излучателя применяются светодиоды, усиление освещенности которых достигается за счет использования системы линз. Из строя светодиод может выйти только по причине неисправности электронной микросхемы. Линзы могут только разбиться, и в таком случае понадобится их замена.

Снаружи прибора имеется корпус, который обычно обладает высокой степенью защищенности от влаги и пыли. Корпус обычно изготавливается из ударопрочного пластика. В конструкции корпуса есть разъем, где устанавливаются сменные батарейки или стоят аккумуляторы. Для проведения точных измерительных работ, прибор имеет специальную установочную систему. Эта система позволяет расположить уровень ровно, и произвести соответствующие измерения.

Нивелиры бывают разными, что зависит не только от производителей. Они классифицируются на простые или бытовые и профессиональные:

• Бытовые модели устройств способны только создавать луч, который направляется параллельно корпуса
• Профессиональные — они способны проецировать лазерные лучи в разных плоскостях и по всей окружности на 360 градусов. В таких устройствах дополнительно применяется электропривод, который вращает лазерный светодиод по окружности

Чем сложнее конструкция инструмента, тем труднее выполнить ремонт нивелира. Чтобы отремонтировать своими руками прибор, следует выяснить основные виды поломок, которые встречаются на лазерных уровнях.

Полезные советы при создании самодельных нивелиров на основе лазерных указок

Несмотря на удобство, компактность и низкую цену выполненных своими руками устройств, у них есть два основных недостатка: сравнительно малая точность и короткий период работы при постоянном использовании лазерных излучателей. Первый вопрос решается настройкой прибора. Для устранения второго недостатка специалисты советуют заменить батарейки-«таблетки» в лазерных указках внешним источником питания

При этом важно подобрать источник с требуемым напряжением. Обычно оно составляет 4,5 В, но для разных моделей может отличаться

Покупая лазерную указку для устройства нивелира (уровня), стоит внимательно подойти к выбору ее мощности и цвета излучающего диода. Оптимальный вариант – зеленый луч, он менее вреден для зрения и лучше заметен даже в относительно светлых помещениях.

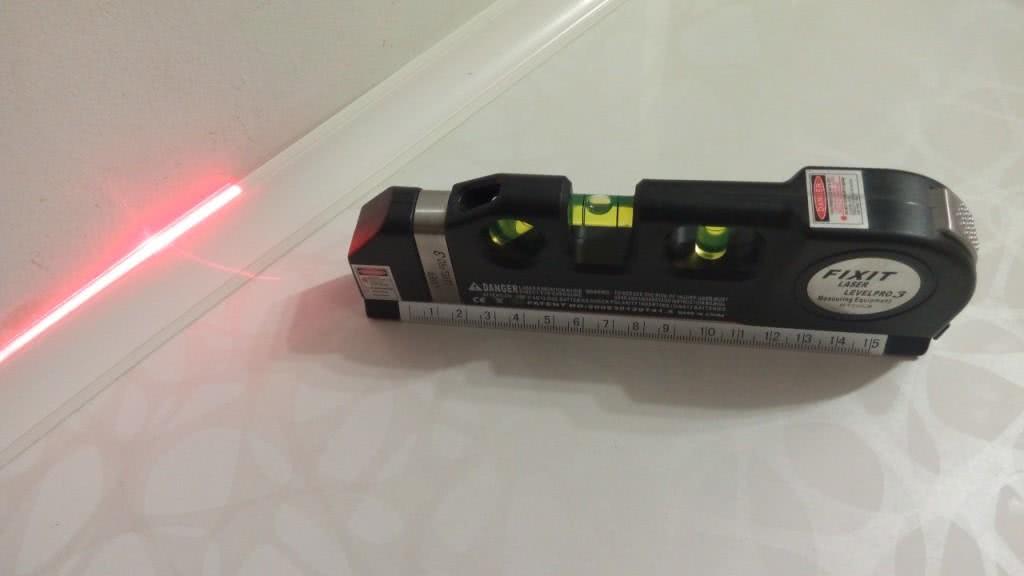

Немного увеличив бюджет, можно приобрести простейший лазерный уровень с рулеткой или без. В этом случае крепить на любую основу можно уже готовый прибор, а не связку пузырьковый уровень-лазерная указка.

Часто у таких устройств уже есть места для установки на штатив или треногу.

Также в качестве источника лазерного излучения можно использовать лазерную рулетку.

Еще один нюанс: если для установки лазера используется готовая тренога (штатив), полезным дополнением к ней станет рейка с разметкой или обычная металлическая (деревянная, пластиковая) линейка. Это позволит поднимать или опускать самодельный нивелир на определенную высоту без дополнительных замеров. Кстати, сам штатив (треногу) удобно делать из ПВХ-труб.

Изготовление простого уровня из указателя лазерного типа

Из всего перечня элементов такого нивелира купить необходимо только указатель. Остальные детали вспомогательного назначения вполне возможно изготовить самостоятельно. Задачей представленного процесса — соорудить надежный крепеж, который даст возможность прибору вращаться вокруг воображаемой оси полностью беспрепятственно. Инструмент состоит из таких деталей:

• указатель лазерный;

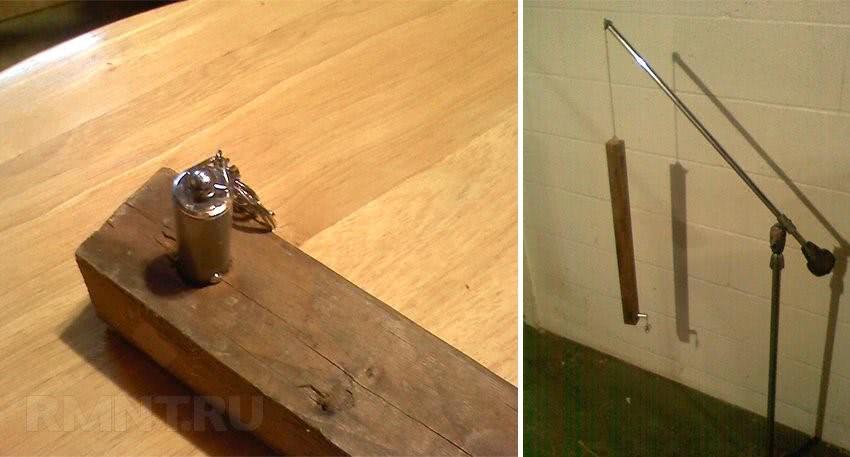

• брус из дерева (длина — 0.5 метра, ширина и толщина — 25×25 мм соответственно);
• шнур, предназначенный для строительных работ;
• дрель для просверливания отверстий;
• опора (подойдет обычная палка).

Для сборки оборудования достаточно совершить простые действия, описанные ниже.

• Брусок с обеих сторон просверливаются. В результате образовываются аккуратные отверстия, которые обязательно должны быть параллельны относительно друг друга. Одно из проделанных отверстий будет использовано, чтобы надежно закрепить указку, а в другое поместиться шнур строительный.
• Указатель надежно закрепляется в отверстии и происходит закрепление веревки, предоставляющей возможность устанавливать устройство над поверхностью пола. Отверстие, просверленное специально для шнура, должно быть оптимального диаметра, чтобы этот шнур свободно проходил через него.
• В отверстие, которое подготовили заранее, продевается веревка и закрепляется максимально надежно.

Опору следует зафиксировать. В противном случае провести корректную настройку уровня не получится. Указка должна быть большой мощности, чтобы луч смог четко отобразиться на любой поверхности. Если представленный параметр недостаточный, оборудованием будет комфортно пользоваться только в затемненном помещении.

Подготовка лазерного уровня к работе

Лазерный уровень позволяет провести измерения и нанести разметку в пространстве с максимальной точностью. Кроме того, он работает очень быстро, от включения прибора до получения результатов проходит всего пара минут.

Пользоваться лазерным нивелиром несложно. Но еще до калибровки и настройки приспособления необходимо выполнить несколько предварительных требований:

1. Лазерный уровень должен стоять максимально ровно. Обычно его располагают на штативе или специальном держателе, но можно пристроить прибор также на стол или на пол. Главное, чтобы под приспособлением не было резких перепадов высоты, а поверхность бы не шаталась и не вибрировала.
2. Расстояние от лазерного уровня до нужного объекта или точки в пространстве не должно превышать максимально разрешенного. Перед использованием нивелира стоит прочитать инструкцию, обычно в ней указана нужная информация, а также советы по калибровке и настройке. Если уровень окажется от плоскости дальше, чем нужно, то лазерная линия может не отразиться на поверхности, либо прибор покажет большую погрешность.
3. Ставить нивелир нужно так, чтобы на пути луча не находилось препятствий. Исключение составляют ситуации, когда лазер нужен именно для того, чтобы выставить по нему маяки. В остальных случаях линия должна свободно проходить через пространство до определенной точки или плоскости.
4. При использовании уровня желательно еще до его калибровки и настройки удалить из помещения всех посторонних — и людей, и животных.

Некоторые модели лазерных уровней сообщают о своем неровном положении звуковым сигналом

Перед включением агрегата нужно провести его первичную настройку и калибровку. Для этого прибор ставят на выбранную поверхность и оценивают показания пузырькового уровня на корпусе. Если капелька в капсуле расположена неровно, нивелир необходимо поправить в пространстве.

Преимущества самодельного инструмента

Несмотря на то, что высокую точность такой инструмент предоставить не может, в быту его использовать довольно выгодно. Разметка в любом случае будет точнее, а сам процесс значительно проще, чем при использовании водяного уровня. Именно по этой причине такое оборудование пользуется востребованностью среди бытовых потребителей. К положительным характеристикам инструмента относятся:

• большая длина луча;
• минимальная погрешность;
• большая скорость разметки.

Применение оборудования полностью оправдано для стен, пола, потолка и других опор подобного типа с любым видом поверхности. К альтернативной сфере применения относятся разметки таких объектов:

• приусадебные участки;
• строение забора;
• отделка фасадов.

Смекалка, аккуратность и точное следование выше описанных инструкций поможет существенно сэкономить финансовые средства и время. Перед тем, как тратить деньги на дорогостоящее оборудование, экономному человеку стоит задуматься, а может стоит изготовить прибор самостоятельно, сэкономив средства? Тем более, что его качество и удобство использования в быту соответствует дорогостоящему аппарату.

Как применять лазерный уровень

Вариантов использования лазерного уровня — огромное количество. Он используется как в быту, так и на улице. Но в любом случае, применение такого оборудования позволяет проводить работы быстро и с огромной точностью.

Штукатурка

Для штукатурки стен лазерный прибор дает возможность не только определить оптимальное расположение будущей поверхности отделки, но и сэкономить стройматериалы.

Проверка уровня стены производится следующим образом:

• построитель линий или плоскости располагается на стене;
• при помощи линейки исследуют отклонение плоскости от уровня светового фронта;
• размечают линии на полу, потолке, пересекающихся стенах для отметки толщины штукатурки.

Зная, какой толщины должны накладываться те или иные растворы, можно сразу оптимально спланировать ход работ. В частности, увидеть, нужна ли сетка. Или рассчитать параметры слоя штукатурки так, чтобы экономить раствор и одновременно обеспечить его минимальную толщину в самых высоких областях отделываемой стены.

Плитка

Для плитки отлично подойдет двухпризменный построитель линий. Их пересечение устанавливают в центре кладки. По линиям ориентируют плитки при кладке. Края рядов выравнивают по лазеру.

Уровень пригоден как для отделки на стене, так и для оформления полов. Кроме этого, поворачивая устройство, уверенно и с высокой точностью делается косая кладка плитки.

Обои и отделочные панели

Неоценима роль лазерного построителя линий при работе с обоями. Он позволяет:

• уверенно очертить верхнюю границу поклейки или укладки панелей для оформления части стены;
• расположить элемент отделки или полосы обоев строго вертикально.

Каждый, кто хоть раз занимался поклейкой бумажных полос, несомненно оценит открывающиеся возможности.

Работать с лазерным уровнем становится быстрее, бордюры клеятся точно, а материал можно рассчитать без учета отходов.

Мебель

Лазерный уровень позволит за минуты сделать разметку для навешивания кухонных и любых других шкафчиков. Используя построители линий, легко делать четкое расположение элементов на стенах.

Кроме этого, по горизонтальному лазерному лучу легко регулировать напольные шкафы по высоте, располагая их столешницы по идеальной ровной плоскости.

Перепланировка

С появлением лазерного уровня не только разметка, но предварительное визуальное планирование изменений конструкций стали простым занятием. Устанавливая построители плоскостей, можно сразу увидеть прохождение будущей стены или перегородки. При необходимости, легко сразу сделать разметку по полу, потолку и стенам для начала кладки или модификаций строительных конструкций.

Полы

При создании ровного, гладкого пола лазерные уровни показывают максимальную полезность.

1. Определить разброс высот, чтобы выровнять пол, можно при помощи линейки и ротационного построителя плоскостей.
2. Вычислить высоту для стяжки пола, при которой будет достигнута минимальная толщина материала, также несложно. При необходимости, можно сразу сделать разметку границ заливки по стенкам.

Установка маяков по лазерному уровню превращается в развлечение. Достаточно делать подклады или их регулировать стойками, пока верхняя грань не станет равномерно освещенной. Или выставлять высоту опоры с учетом толщины самого маяка.

В сравнении с классическим методом с многократной проверкой положения пузырьковым приспособлением, использование лазера позволяет сделать работу на порядки быстрее и с высокой точностью.

Что такое лазерный уровень

В корпусе этого инструмента установлены светодиоды, которые являются источниками лазерного излучения. При помощи яркой светящейся линии можно провести разметку любого объекта как в горизонтальной, так и в вертикальной плоскости. Причём с этой работой с лёгкостью справится один человек.

Лазеры бывают трёх типов:

• призменные;
• ротационные;
• точечные.

Призменные приборы создают линейную лучевую проекцию. При столкновении светящейся линии с препятствием устройство фиксирует данные и показывает нужную разметку. Подобные нивелиры оборудованы системой автовыравнивания, необходимой для компенсации погрешности до 6°. Угол проецирования лазерного луча не превышает 120°.

Призменный лазерный уровень позволяет получить горизонтальную и вертикальную плоскости, пересекающиеся под прямым углом

Ротационные аппараты относят к профессиональным инструментам. Они оборудованы точечными лазерными устройствами, но не фиксированными, а вращающимися с регулируемой частотой. Предназначены для проведения разметки на очень больших площадях, например, на стройплощадке. Ротационный нивелир может проецировать плоскость на 360°.

Установив ротационный нивелир посередине помещения, можно отметить все необходимые точки по всему периметру

Точечный уровень устроен проще всего: лазерное устройство чётко зафиксировано, а за ним располагается лишь фокусирующая линза. Она направляет световой поток в одну точку. Настраивают прибор вручную. Такие нивелиры оборудуют одним или несколькими лазерами. В последнем случае они направлены в разные стороны, что даёт возможность перенесения разметки с нескольких плоскостей — стен, пола и потолка большой площади. Угол проецирования лазерного луча не превышает 160°.

Компактный и универсальный точечный лазерный нивелир предназначен для любых нивелировочных работ на небольших расстояниях

Способ №4

Изготовление крестового нивелира потребует более ответственного подхода. Понадобятся:

• две лазерные указки;
• тренога видеокамеры;
• компакт-диски;
• вращающийся электропривод (например, от ненужного плеера).

Ход работы будет следующим:

1. Два компакт-диска склеивают между собой, чтобы увеличить их общую толщину и предотвратить зацепку указки при вращении.
2. К дискам присоединяют обе лазерные указки изолентой или скотчем.
3. Плеер ставят на треногу, которая должна свободно подниматься по вертикали и горизонтали.
4. Диски с указками ставят в плеер и вращают по оси.
5. Линии, которые появляются на стене, отмечают с помощью бруска и карандаша.

Опора в виде штанги, поплавкового устройства или подвеса

Как уже говорилось, в отсутствии треноги используем подручные средства – штангу из черенка от метлы, лопаты или просто бруса или емкость с водой.

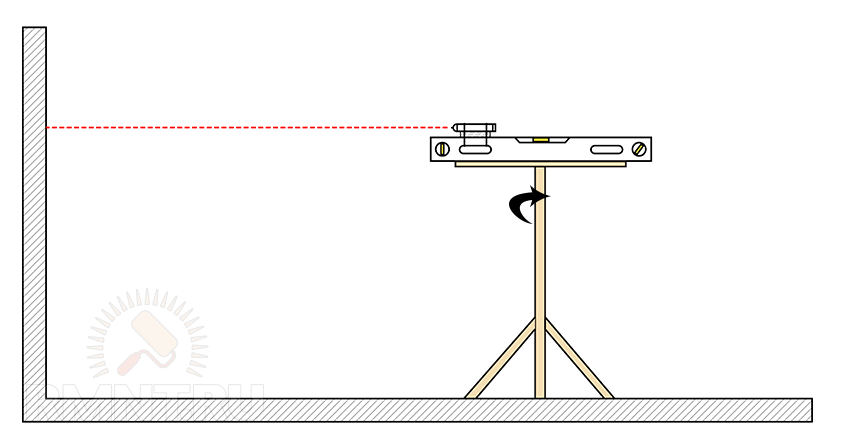

Устройство штанги очень простое: брус или палка крепятся к куску доски или плиты ОСБ (фанеры) строго вертикально и так, чтобы конструкция была устойчивой. Проверить угол между опорой и штангой можно строительным угольником, но лучше использовать обычный строительный уровень. В качестве опоры можно использовать распорки, как показано на схеме ниже. К верхней части штанги монтируется брусок под размер пузырькового уровня с прикрепленной указкой – и устройство готово.

Если поставить на пол большую емкость, почти до краев наполненную водой, и установить уровень с лазерной указкой на плоский кусок пенопласта – получится также вполне подходящая опора для самодельного нивелира. Кроме того, в емкости с водой устройство может свободно вращаться, «рисуя» плоскость по всем стенам помещения. Интересно, что для такого «поплавкового» уровня не нужен даже пузырьковый. При ровном куске пенопласта, на котором указка жестко и строго горизонтально закреплена, лазерный луч будет двигаться только горизонтально – за счет безупречной ровности и горизонтальности поверхности воды. Простые действия по изготовлению такого лазерного нивелира своими руками и его работа показаны в видеоролике.

https://youtube.com/watch?v=tFV9iR1Od9Y

Подвес монтируется еще проще. К крюку для люстры или другому аналогичному креплению на потолке комнаты на веревке или тонкой проволоке крепится брус. На брусе фиксируется лазерная указка так, чтобы луч света был направлен в пол (если нужна разметка пола) или в стены. Далее, вращая получившийся уровень из указки, получаем световую точку или линию на нужной поверхности. На иллюстрации в качестве крепления для уровня-подвеса использован штатив, а сама указка закреплена в отверстии, просверленном в брусе.

Как пользоваться прибором

Рассмотрим основные правила использования лазерных уровней, отличающиеся для разных видов устройств.

Точечный нивелир

Перед началом работы производится установка прибора на ровную горизонтальную площадку. Если имеется возможность автоматической настройки положения, включается режим отладки и производится настройка горизонтали. При отсутствии этой функции используется обычный пузырьковый уровень. На поверхности отмечаются точки, которые либо являются центрами будущих отверстий, либо определяют прямые линии для последующих работ.

Кросслайнер

Производится установка и выравнивание прибора по горизонтали. На вертикальные или горизонтальные поверхности проецируются линии, определяющие уровень установки различных элементов, оси укладки кафельной плитки и т. д. При необходимости используются две перпендикулярные линии, или одна горизонтальная и две вертикальных, определяющие габариты проёма или иного элемента.

Ротационный

Ротационные модели используются при установке плоскостей — натяжных потолков, стяжки пола, при наклейке обоев и прочих работах, требующих образования ровной горизонтальной плоскости. Прибор устанавливается на ровную площадку с нужной высотой, при необходимости он может быть подвешен на потолке. Устанавливается высота ротационной плоскости, совмещается со световой линией прибора, после чего производится разметка стен или непосредственные работы.

Преимущества применения лазерного уровня

Самодельный световой указатель позволяет на большом расстоянии наносить зеркальную, симметричную разметку, проставлять пространственные точки. Радиус действия таких моделей не превышает 10 метров, но этого расстояния достаточно для выполнения большинства необходимых разметочных работ. Профессиональные приборы (строительный нивелир, указатель пропила) имеют больший функционал, но многие из имеющихся возможностей не всегда востребованы. Поэтому в домашних условиях можно обойтись самодельной конструкцией.

Характеристик такого нивелира вполне хватит для удовлетворения основных требований и нанесения необходимой разметки, ведь он:

• обеспечивает требуемую дальность луча, до 10 м;
• увеличивает скорость измерений;
• гарантирует допустимую минимальную погрешность.

Главное достоинство прибора – это позиционирование светового луча в горизонтальной плоскости, что позволяет эффективно выполнять разметку конструкций, осуществлять контроль уровней, в том числе вертикальных на стене. Кроме проведения ремонтных работ в квартире, доме и обустройства интерьера с его помощью осуществляют разбивку приусадебной территории, контролируют проведение работ по возведению ограждений, отделке фасада.

https://youtube.com/watch?v=3Caq8dM4_no

https://youtube.com/watch?v=Z1yhuFGB9GQ

https://youtube.com/watch?v=OFzI93N3J20

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

• Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при .
• По той же методике можно проверить вертикальность углов.
• Отметить горизонтальную линию для крепления чего-то: мебели, профиля для и т.д.
• Получить перекрестие для укладки плитки на стену.
• Иметь вертикальную линию, чтобы горизонтальную, чтобы ровно наклеить бордюр и т.п.
• Проверить вертикальность или дверях.
• Отметить линию для прокладки .

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Самодельная конструкция лазерного креста

Это ещё один вид лазерного нивелира, который можно собрать своими руками. Такой уровень очень удобно использовать при навешивании шкафчиков на кухне или картин в комнатах, а также во многих других ситуациях. Для изготовления такого нехитрого инструмента человеку понадобится тренога от видеокамеры, старый плеер и пара ненужных дисков.

Крест из лазерных указок крепится на треноге таким образом, чтобы он вращался вокруг своей оси

С этой целью можно использовать привод от плеера.
Также важно побеспокоиться, чтобы лазерный уровень мог перемещаться по вертикали на необходимую высоту.
Устанавливаются склеенные между собой диски на старый привод плеера.
На финишном этапе к дискам прикрепляется крест из лазерных указок. Для его крепления можно использовать скотч или любой другой подручный материал.

Благодаря тому, что устройство размещено подвижно на треноге, его можно вращать в любом направлении, не меняя высоты разметки. Таким образом, выставив необходимые параметры для разметки можно точно отбить уровень на любой поверхности в помещении без необходимости каждый раз настраивать прибор.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

• Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
• На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
• Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

1. – очень низкая стоимость
2. – проецирует видимые лазерные линии на стены, а не точку
3. – самоустанавливающийся механизм
4. – возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

• – долго устанавливается, так как нет магнитов снизу
• – маленькая развёртка лучей
• – кропотливая работа
• – имеет не законченный вид

Где купить лазерный модуль

Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.

1. 1. магазин
2. 2. магазин
3. Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
4. Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Как пользоваться нивелиром

Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.

Настройка лазерного уровня

1. Установите прибор на ровной плоскости или закрепите на штативе.
2. Произведите выравнивание по горизонту путём вращения винтов пузырькового уровня. В некоторых моделях встроено два или три уровня. Но есть модели с самовыравниванием. И если нивелир стоит неровно, подаётся звуковой сигнал. Его отсутствие говорит о том, что устройство стоит правильно. Но это не означает, что прибор сам себя может выравнивать. Здесь тоже нужно подкручивать винтики.
3. Если ваш уровень создаёт вертикальные и горизонтальные линии, то настройте его на одновременное излучение или отключите одну из них.
4. В некоторых моделях есть возможность излучения линий и точек, отключение которых тоже регулируется.
5. Настройте величину угла и скорость вращения луча, если эти функции есть.

6. Если нивелир может работать с приёмником лазерного луча, то установите его. Использование приёмника позволяет увеличить дальность в два раза. Если такой функции нет, то купите отражательную пластину. Она увеличивает точность и дальность замеров. Её нужно закреплять на объекте.

Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.

Работа на полу с использованием нивелира

При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.

1. Включите прибор. Красная линия покажет нулевой уровень будущего пола.

2. Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.

3. Установите лаги по лазерным линиям.

4. После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.

5. Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.

Видео: Использование лазерного уровня для отделки помещений

https://youtube.com/watch?v=2gNaeGU2c-w

Чтобы проверить ровность залитого бетона, поставьте веху в любой точке помещения и пометьте на ней уровень, который показывает красный луч. Пройдитесь так по другим точкам и сравните отклонения отметок.

Проверка ровности пола лазерным уровнем

Уровнем можно строить на полу прямые и перпендикулярные линии, чтобы ровно выложить плитку.

Лазерный уровень строит горизонтальные и перпендикулярные линии на полу

• выравнивание стен. Этот вид работы демонстрирует, как устарели линейки и пузырьковые уровни. Пользуясь лазерным нивелиром, достаточно направить луч вдоль поверхности стены в любую сторону. С помощью линейки замерьте отклонение в разных точках луча;

• укладка плитки. Делается аналогично работам на полу;

• построение наклонных линий. Для этого направляют луч под углом. При отсутствии такой возможности наклоните корпус нивелира. В лазерных уровнях с режимом самовыравнивания нужно заблокировать эту функцию, иначе она будет препятствовать работе в наклонённом положении;

• расклейка декора в любых помещениях. По вертикальному лучу выравнивают обои, плакаты. По горизонтальному делают бордюры на стенах, вешают элементы декора;

• установка мебели, карнизов, техники. Одна криво висящая часть интерьера портит общее впечатление от красивой комнаты. Перевешивание с помощью линейки или уголка занимает намного больше времени, чем использование лазерного нивелира;

• перепланировка помещений. Для монтажа перегородок достаточно навести луч в месте установки;

• использование при измерениях. Нивелиром нельзя измерить расстояние, но можно облегчить процесс. Например, если нужно узнать высоту помещения с невертикальными стенами. Нужно направить луч вверх и измерить расстояние между полом и потолком.

Лазерный уровень из пенопласта и емкости с водой

Созданные более точного механизма возможно при домашних условиях, добавив к конструкции некоторое составные части. Понадобится удобная емкость, которой можно свободно расположить механизм, пластыри или пластилин, плавучий элемент, в качестве него хорошо подходит плотный пенопласт.

https://youtube.com/watch?v=DmWreD2R_Ig

Лазерный уровень производится своими руками, имеет некоторые особенности при процессе сборки, которые важно соблюдать для получения точного измерительного прибора

1. Небольшая емкость, в качестве которой могут быть неиспользуемая кастрюля либо ведро, заполняется водой.
2. На куске пенопласта необходимо закрепить лазерный индикатор, насадка должна быть точечной, крепление производится хомутом, пластилином или другим доступным способом. Усадка производится строго по вертикали, без отклонений, данном случае возможно упустить точность всей установки.
3. Установка резервуара производится на нужной высоте, включается указатель.
4. Плавно изменяя положение индикатора, отмечаются точки на стенах помещения, все отметки находятся ровно по отношению к горизонту.

Точности измерения в данном случае трудно добиться, однако при отделочных работах данный уровень вполне способен заменить примитивные системы разметки.

Похожие записи:

Какой выбрать поддон для бани, описание свойств материалов изготовления Подключение rfid к arduino с помощью rc522 и rdm3600 Чем удобрять яровой и озимый чеснок, чтобы получить хороший урожай Технология изготовления свайно-ростверкового фундамента своими руками: пошаговая инструкция + схема монтажа Эксцентрик смесителя обломился по резьбе, как выкрутить обломанный кусок из втулки Комната отдыха в деревянной бане: расписываем во всех подробностях
