Принципы устройства вытяжной системы в доме
Чтобы понимать, как именно делается вытяжная вентиляция дома своими руками, требуется разобраться в ее устройстве. А именно, для примера рассмотрим систему вентиляции, сделанную настоящими профессионалами своего дела.
- На первом месте стоит приточный клапан. Его особенность кроется в возможности менять количество пропускаемого воздуха за счет заслонки. Его требуется размещать с северной стороны, поскольку по статистике отсюда ветер дует чаще всего. На входе воздуха в клапан стоит вентилятор, который разряжает поток, загоняя приходящий воздух в канал. Этот канал может состоять из ответвлений, которые идут к нужным помещениям в доме. Связывает их коллектор — распределительный отсек.
- На выходе стоит смеситель. Это специальная камера, которая ставится в каждой комнате. Она выводит потоки свежего воздуха в помещение. Здесь стоит рекуператор — устройство, которое служит для нагрева воздуха до комфортной температуры. Нагрев идет без существенных затрат, поскольку по факту осуществляется обычный обмен энергией, между отработанным горячим углекислым газом из помещения и уличным, охлажденным воздухом. В летнее время рекомендовано ставить кондиционеры, чтобы охлаждать горячий поток, приходящий с улицы.
- Что касается воздуха, бывшего в употреблении, то он проходит через вытяжку и попадает на вентилятор, проходя через специальные отверстия в виде решеток, находящихся в верхней части комнаты или на потолке. Лопасти выводят воздух наружу, в трубу, которая ставится в один уровень с коньком крыши вашего дома.
Читать также: Анаэробный фиксатор резьбы разъемный
Как видите, монтаж такой сложности требует участия профессионалов в работе. Но есть приточно-вытяжная вентиляция своими руками в доме, которая делается гораздо проще.
Тепловая пушка направленного действия
Тепловая пушка собственного производства имеет достаточно мощности, чтобы без труда обогреть гараж, подсобное помещение или рабочий кабинет в доме
Для сборки понадобятся:
- кусок фанеры 16 мм толщиной;
- вентилятор (канальный);
- регуляторы температуры и оборотов;
- нагревательный элемент PBEC (2,2 кВт);
- крепеж (хомут, кронштейн, шпильки, гайки, шайбы);
- колесики.
Из фанеры выпиливаем прямоугольник примерно 47 см х 67 см, зачищаем наждаком неровности и углы.
Основание из фанеры выбрано не зря: оно легкое, плоское, а главное — не проводит электрический ток, что важно при возникновении форс-мажорных обстоятельств
Соединяем муфтой две центральные детали – вентилятор и нагревательный элемент. Полученную конструкцию фиксируем на фанерном основании с помощью кронштейна и сантехнического хомута.
Крепежные детали подбираем таким образом, чтобы они прочно фиксировали элементы устройства и не причиняли им вреда. Например, саморезы отлично подойдут — они не разрушают фанеру
В качестве крепежа подойдут саморезы (16 мм). Устанавливаем термодатчик (например, TG-К 330), необходимый для контроля температурного режима, рядом с ним еще два устройства – для регулировки оборотов и температуры.
Соединяя детали тепловентилятора между собой, не забываем о безопасности прибора: места соединения проводов и кабелей должны быть обязательно изолированы
В качестве термического регулятора подойдет Pulsar 3.6. После установки всех необходимых приборов и деталей соединяем их по схеме.
Схемы управления прибором можно найти в специальной литературе, инструкциях к устройствам типа электрического вентилятора или на узконаправленных сайтах
Для удобства пользования к основанию из фанеры прикручиваем колесики.
Небольшие ролики, прикрученные с нижней стороны, делают самодельный тепловентилятор более удобным для перемещения по комнате, особенно, если он имеет большой вес
Ну вот и все — самодельная тепловая пушка готова.
Старайтесь размещать детали устройства таким образом, чтобы при необходимости было легко разобрать каждую из них и произвести замену вышедших из строя элементов
Как и любой самодельный тепловентилятор, данный прибор имеет минусы. Например, при остановке устройства напряжение на нагревательном элементе остается, а это довольно опасно, так как возникает перегрев и возможна аварийная ситуация. Ситуацию может исправить установка реле для своевременного отключения электропитания регулятора температуры. Еще один минус – неполноценный обогрев помещения, но это недостаток практически всех стационарных тепловентиляторов.
Вентилятор на основе пластиковой бутылки
Чего только не делают наши умельцы из пластиковых бутылок! Настало время сказать, что и вентилятор из них тоже получается очень даже неплохой. Возможно, он и не проветрит всю вашу комнату, но тому, кто вынужден работать за компьютером, поможет точно.
Предлагаем два варианта создания такой модели вентилятора.
Вариант #1 – модель из жесткого пластика
Для выполнения работы нам понадобятся:
- пластиковая бутылка ёмкостью 1,5 литра;
- моторчик от старой игрушки;
- небольшой выключатель;
- батарейка «Duracell»;
- маркер;
- ножницы;
- свечка;
- молоток и гвоздь;
- пенопласт;
- термоклеевой пистолет.
Итак, берём обыкновенную пластиковую бутылку на 1,5 литра с пробкой. На уровне линии этикетки отрезаем её верхнюю часть. Именно она-то нам и понадобится для изготовления пропеллера. Делим поверхность пластиковой заготовки на шесть частей.
Стараемся разметить её так, чтобы у нас получились равные сектора: от этого зависит качество работы будущего прибора.
Разрезаем заготовку по разметке почти до горлышка. Отгибаем лопасти будущего пропеллера и отрезаем каждую вторую из них. У нас осталась заготовка с тремя равноудаленными друг от друга лопастями. Края каждой из лопастей необходимо закруглить. Делаем это аккуратно.
Для удаления тех частей лопастей, которые находятся ближе к горлышку заготовки лучше использовать хозяйственный нож; не забывайте закруглить края лопастей
Теперь нам нужна будет небольшая свечка. Зажигаем её. Нагреваем на ней каждую лопасть у основания, чтобы повернуть её в нужном для нас направлении. Все лопасти должны быть повернуты в одном направлении. Снимаем крышку с заготовки и в самом её центре пробиваем отверстие с помощью гвоздя и молотка.
Насаживаем пробку на шток небольшого моторчика. Такие моторчики могут оставаться от старых детских игрушек. Как правило, достать их не составляет труда. Закрепляем пробку с помощью клея.
Теперь нужно сделать основание, на котором и будет держаться мотор. Для этой цели берём, например, кусок пенопласта. Закрепляем на нем прямоугольник, который тоже можно вырезать из пенопластовой упаковки.
На верхней поверхности этого прямоугольника и будет зафиксирован наш мотор, к которому прикрепляется пропеллер. Для этого в пенопласте нужно сделать углубление, соответствующее параметрам мотора.
Для закрепления элементов изделия используют термоклей. В случае его отсутствия можно применять другие клеящие составы
Важно, чтобы само крепление было максимально надежным
Мы сделали детали, предназначенные для усиления воздушного потока. Они обеспечит ускоренное охлаждение пространства вокруг.
Теперь нужно сделать основу для их фиксации:
Галерея изображений
После подготовки устройства, призванного усилить производительность вентилятора, приступаем к сборке и запуску в эксплуатацию:
Галерея изображений
Как сделать вентилятор из пластиковой бутылки
Излюбленное сырье «Очумелых ручек» – пластиковые бутылки – практически идеальны для создания собственного вентилятора. Для пропеллера хорошо подойдет верхняя часть стандартной круглой бутылки. Нужно отрезать часть с пробкой чуть выше наклеенной этикетки.
Часть бутылки с пробкой будет лопастями. Для этого пластик до пробки нужно разрезать так, чтобы получились несколько разных лепестков. Через один лепестки отрезаются у основания. Оставшиеся – будущие лопасти пропеллера.
Лопасти для вентилятора из пластиковой бутылки
- Чтобы придать лопастям форму и немного скрутить, можно использовать свечку или зажигалку. Главное не переусердствовать, потому что пластик мягкий и может загореться. Задача немного его разогреть, а не поджечь.
- Пробка будет основанием пропеллера. В ней делается отверстие по размерам оси моторчика. Чтобы соединение крепко держалось можно посадить его на клей.
- Теперь время подумать об основании. Для него также подойдет оставшаяся часть пластиковой бутылки. В ней прорезается отверстие, чтобы жестко поместить пробку с лопастями под прямым углом. Нужно не забыть утяжелить основание – гайками, болтами или любыми другими металлическими предметами.
- На основании делается отверстие для кнопки и цепь собирается. Там же достаточно места для блока питания.
Поле для фантазии при работе с пластиковой бутылкой обширно. Можно использовать сразу несколько бутылок. Одна станет пропеллером (точнее, ее часть), а вторая – добротным основанием. Но тогда нужны будут дополнительные материалы. Например, обычные трубочки для питья.
Простой и легкий вентилятор из бутылок
Ветряк из кулера: инструкция переделки компьютерного вентилятора в ветрогенератор
Когда речь заходит о ветрогенераторах, воображение рисует серьезные установки большой мощности, способные снабжать энергией целые города. При этом, вполне возможно использование этой технологии и в прикладных, бытовых целях. Это полезно для иллюстрации вопроса, помогает оценить возможности и перспективы ветроэнергетики на простом и понятном примере. Создание маленьких устройств не решит проблему энергообеспеченности, но сможет поспособствовать развитию технологии и пробудить интерес к такому способу выработки электроэнергии.
Мини-ветрогенератор из старого компьютерного кулера
Небольшой моделью ветрогенератора, вполне функциональной и способной выполнять полезную работу, может стать вышедший из строя компьютерный вентилятор. Подойдет практически любой кулер, но лучше всего выбирать самый большой, поскольку двигатель в том виде, какой он есть, для вырабатывания электротока не годится. Причина этой необходимости в том, что обмотки моторчика намотаны двойным проводом и в разном направлении, поэтому он создает переменный ток.
Максимум, на что можно рассчитывать при изготовлении ветрогенератора из компьютерного кулера — это питание нескольких светодиодов, для которых требуется постоянный ток. Поэтому надо будет изготовить выпрямитель, который тоже отнимет немного мощности. Поэтому двигатель без переделок неспособен зажечь даже единственный светодиод. Для модернизации понадобится изготовить более мощные обмотки, способные выдавать более высокое напряжение.
Важно! Не следует рассчитывать на создание устройства, способного заряжать батарею мобильного телефона или питать ноутбук. Энергии, полученной таким образом хватит только для питания светодиодного фонаря. Вся затея полезна именно с образовательной или познавательной точки зрения
Вся затея полезна именно с образовательной или познавательной точки зрения.
Технология изготовления
Для переделки компьютерного вентилятора в ветрогенератор потребуется выполнить следующие действия:
- модернизировать моторчик;
- увеличить размер крыльчатки;
- изготовить подставку с возможностью вращения вокруг своей оси (настройки на ветер).
Рассмотрим эти этапы более подробно:
Модернизируем моторчик
Для того, чтобы переделать двигатель, понадобится разобрать кулер. Это делается следующим образом:
- снимается наклейка с крышки моторного отсека в центральной части кулера;
- аккуратно вынимается крышка отсека;
- удаляется стопорное кольцо, фиксирующее ось крыльчатки;
- снимается крыльчатка.
После этого появляется свободный доступ к обмоткам двигателя. Их надо удалить, так как они не подходят для нашей цели. Проще всего их аккуратно срезать и выдернуть из гнезд.
https://youtube.com/watch?v=hMlxA4NKmA0
Затем наматываются обмотки более тонким проводом. Количество витков должно быть максимальным, сколько сможет вместить статор. Обмотки наматываются вразнобой — первая по часовой стрелке, вторая — против, затем опять по часовой стрелке и снова против. Это обеспечит подачу переменного тока.
Неплохо будет поменять магниты на более мощные, например, неодимовые. Это позволит значительно увеличить мощность генератора и стабилизирует напряжение на выходе.
После этого к выводам обмоток припаиваются провода, к которым впоследствии присоединится выпрямитель.
После завершения этих действий вся конструкция собирается в обратном порядке. Из 4 диодов собирается выпрямитель, и на этом модернизация двигателя завершается.
Изготовление рабочего колеса
Лопасти, имеющиеся на кулере, по своим размерам хороши для охлаждения внутренностей компьютера, но для работы в качестве ветрового колеса они слишком малы. Для того, чтобы обеспечить максимально возможную эффективность взаимодействия с ветровыми потоками, рекомендуется изготовить новые лопасти. Понадобится произвести следующие действия:
- аккуратно отрезать старые лопасти;
- изготовить новые из пластмассовых бутылок или иных изделий;
- приклеить новые лопасти на крыльчатку.
https://youtube.com/watch?v=4dxV72ywPyA
https://youtube.com/watch?v=NGxYR4yE9ZA
https://youtube.com/watch?v=cjyQrbqfIA4

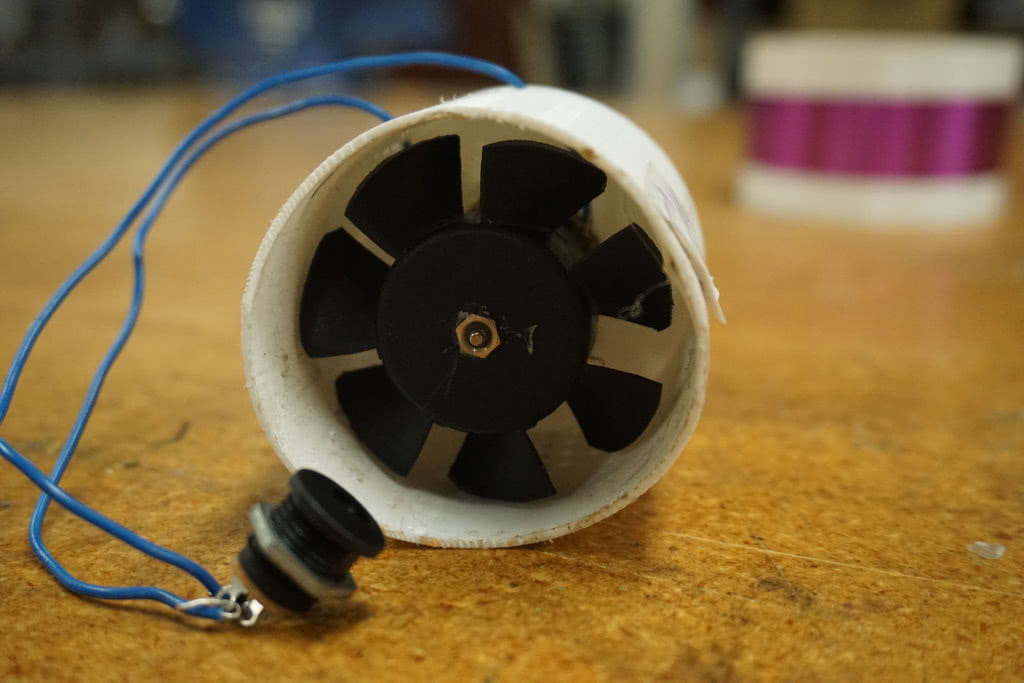

Шаг 7: Усовершенствование вентилятора
Я все-таки заменил родной слабенький мотор на электродвигатель помощнее. Шестерня с родного мотора села на вал плотно, к ней я приклеил крыльчатку. С обратной стороны я приклеил толстую шайбу и вставил вентилятор обратно в основание. Теперь двигатель находится под лопастями, и, соответственно, старый разъем теперь мешает. Пока я заклеил отверстие от него, а повода вывел наружу через отверстия воздухозаборника. Позже я планирую добавить держатель двигателя.
Еще мне кажется, воздухозаборник нужен побольше. Я хочу либо расширить старые отверстия, либо просто насверлить больше отверстий. Такой апгрейд привел к тому, что вентилятор вибрирует и «гуляет» по столу. Для амортизации нанес слой термоклея на дно. Потом я планирую заменить клей прорезиненным материалом, наподобие того, из какого раньше делали коврики для мышки.
Самостоятельное изготовление
радиальный вентилятор для котла
Прежде всего следует определиться с функциональным назначением центробежного вентилятора. Если он необходим для вентиляции определенной части помещения или оборудования – корпус можно сделать из подручных материалов. Для комплектации котла потребуется применить жаропрочную сталь либо сделать его из листов нержавейки своими руками.
Сначала рассчитывается мощность и определяется набор комплектующих. Оптимальным вариантом будет демонтаж улитки со старого оборудования – вытяжки или пылесоса. Преимуществом этого способа изготовления является точное соответствие мощности силового агрегата и параметров корпуса. Вентилятор улитка легко изготавливается своими руками лишь для каких-то прикладных целей небольшой домашней мастерской. В остальных случаях рекомендуется приобрести уже готовую модель промышленного типа или же взять старую из автомобиля.
Порядок действий, чтобы сделать центробежный вентилятор своими руками.
Расчет габаритных размеров. Если устройство будет монтироваться в ограниченном пространстве – предусматривают специальные демпферные прокладки для компенсации вибрации.
Изготовление корпуса. При отсутствии уже готовой конструкции можно использовать листы пластика, сталь или фанеру
В последнем случае особое внимание уделяется герметизации стыков.
Схема установки силового агрегата. Он вращает лопасти, поэтому следует выбрать тип привода
Для небольших конструкций используется вал, соединяющий редуктор двигателя с ротором. В мощных установках применяется привод ременного типа.
Крепежные элементы. Если вентилятор будет установлен на внешнем корпусе, например, котла – делают монтажные П-образные пластины. При значительных мощностях потребуется изготовить надежное и массивное основание.
Это общая схема, по которой можно сделать вытяжной функциональный центробежный агрегат своими руками. Она может измениться в зависимости от наличия комплектующих
Важно соблюдать требования герметизации корпуса, а также обеспечить надежную защиту силового агрегата от возможного засорения пылью и мусором
В видеоматериале можно ознакомиться с процессом изготовления корпуса из ПВХ листов:
https://youtube.com/watch?v=mRjFfbPxMkM
Напольный вентилятор не крутится
Наиболее часто встречающейся проблемой, является засохшая смазка или ее недостаток. Вентилятор начинает подклинивать, терять обороты и как следствие, увеличивается нагрузка на двигатель. Ветродуй уже не работает в полную силу.
Движок намотанный тоненькой проволокой в 0,2мм начинает греться и постепенно выгорают обмотки.
Как выявляется подобный дефект? В этом случае вентилятор перестает вращаться. Он гудит, но крыльчатка не крутится.
А еще бывает, что он запускается только на 3-й скорости, а на первые две вовсе не реагирует. Ему просто не хватает мощи, чтобы провернуть вал.
Дабы его завести, приходится как на старых самолетах, в наглую раскручивать лопасти.
Кстати, такой же симптом может быть и при повреждении пускового конденсатора. Как же без приборов узнать, какая причина виновата в поломке?
Для этого нужно хотя бы добраться до вала двигателя, сняв защитный кожух и лопасти. Если вал от руки будет вращаться с большим трудом, то вините грязь и засохшую смазку.
А если он крутиться легко и у него есть инерция, то скорее всего накрылся кондер. Симптом — включили вентилятор в розетку, а он не крутится. При этом прокручиваете в наглую мотор и он запускается.
Если рукой при работе придержать лопасти вентилятора, он опять может остановиться. Проверяется конденсатор мультиметром, если у него есть соответствующая шкала замера емкости.
Для замены подбирайте новый кондер по таким же параметрам, какие указаны на корпусе старого.
Кстати, еще не до конца высохший конденсатор, также влияет на обороты. Если вы заметили, что они у вас упали и вентилятор стал крутиться медленнее, это звоночек для его проверки.
Проблема тугого вращения решается новой смазкой подшипников. Здесь используются, так называемые подшипники скольжения. Кто-то называет их втулками.
Применять шарики в таких конструкциях дороговато, да и гремят со временем они будь здоров. Для ремонта вовсе не обязательно разбирать весь двигатель целиком. Достаточно открутить несколько винтиков и брызнуть в нужные места универсальным аэрозолем WD40.
Самодельная улитка
Прежде чем приступить к созданию самодельной системы, народные умельцы рекомендуют определиться с функциональным назначением будущего устройства. Центробежный вентилятор, то бишь зонт из простых подручных материалов подойдет для частичной очистки помещений или сложного оборудования.
В тех случаях, когда вентилятор улитка своими руками предназначается для котлов – корпус устройства обязательно выполнятся из жароустойчивых стальных листов. Центробежный вентилятор, сделанный в домашних условиях, комплектуется из старых частей пылесоса или очистительной системы жилого дома. Такие вентиляторы, как улитка или зонт, прослужат в небольших мастерских на славу, а вот для масштабных предприятий пользы из таких устройств окажется мало.
Весь процесс создания и последующее подключение вентилятора занимает не больше двух дней, с учетом быстрой и качественной работы на всех этапах. Для начала рассчитайте все параметры будущего устройства, включая внешний короб и изоляцию. Не лишним будет рассмотреть вариант дополнительных прокладок, уменьшающий вибрационный эффект от работы устройства «улитка».
Самодельный вентилятор «Улитка» делается из подручных средств
В ваших силах с помощью простой схемы сделать, а затем подключить самодельное устройство так называемый зонт, дополнить его и укомплектовать всеми необходимыми элементами для работы в заданном помещении. Главное, это соблюдать все нормы пожарной безопасности и эксплуатировать улитку по назначению.
https://youtube.com/watch?v=HxXsOBi-K80
Проблема очистки воздуха в жилых комнатах не так серьезна, как в условиях производства, где возможно появление деревянных и металлических остатков, пыли и других примесей. Вытяжка улитка может справиться даже с такими задачами.
В большинстве вытяжек перемещение воздуха осуществляется за счет вентиляторов разной мощности.
Радиальный центробежный вентилятор такого типа чаще всего устанавливается в производственных помещениях и используется для очистки воздуха от пыли, опилок, гари, песка и других промышленных отходов. Аналогичная система обработки воздуха может быть установлена и в многоэтажном доме, например, в вентиляционной шахте.
Давайте разберемся с принципом ее действия и рассмотрим основные стадии конструирования вытяжки улитки своими руками.
Поиск двигатель для вентилятора
В одном видео Ютуб предлагалось использовать двигатель постоянного тока на 3 вольта из хозяйственного магазина. Увенчивает шнур USB, работает, вращая лопасть лазерного диска. Полезное изобретение? Если надоел лишний порт, жару поможет пережить. Проще взять процессорный кулер, запитать от системного блока. На 12 вольт идет желтый провод (красный на 5). Черная пара – земля. Из старого компьютера соберете. Гражданам РФ просто лень изобретать, выкидываем любопытное оборудование на свалку.
Асинхронные двигатели вентиляторов работают без пускового конденсатора… Особенность вентиляторных двигателей заключается: идут прямо с обмоткой. Пара советов, помогающих раздобыть двигатель:
- Блендер работает шумно, внутри обычно стоит коллекторный двигатель. Если прибор потерял актуальность, удалось раздобыть новый, прекрасно послужит в качестве вентилятора.
- Лучший канальный вентилятор – пылесос. Двигатель помещен в герметичный корпус, снабжен крыльчаткой. Установите добро в канале, хороший отток воздуха из помещения обеспечен.
- В холодильнике компрессор часто в рабочем состоянии, прибор предполагается выкинуть на свалку. Появляется шанс достать действующий асинхронный двигатель вместе с пускозащитным реле. Полагаем, если извлечь мотор, условия пуска изменятся, практикой предлагаем читателям заняться самостоятельно. Возможно, вращение вала будет слегка медленным… используйте редуктор. Пускозащитное реле подаст напряжение пусковой обмотке, затем отключит. Принцип действия основывается на нагреваемой током биметаллической пластине, в нужный момент обрывающей вспомогательную обмотку. Что касается защиты, работает безупречно. Схема лучше включающей асинхронный двигатель через конденсатор.
- Многие догадались, аэрогриль – просто шумный замечательный вентилятор, обдувающий кварцевую лампу. Поскольку элемент накала является расходным материалом, заменить проще пареной репы. Лучше снять, на случай если регулятор температуры работает неправильно. Большинство аэрогрилей руководствуются таймером, придется ежечасно взвести механизм. Проще остановить. Жевательная резинка не годится, пользуйтесь скотчем. Не стоит благодарностей. Портал ВашТехник рад помочь.
- В стиральных машинах двигатель способен выдать обороты. Используются коллекторные моторы, асинхронные не развивают хороший крутящий момент на старте. Внутри регулятор оборотов тиристорный, схема работает по принципу отсечки. Разберетесь, где искать: питание двигателя ведется через ключ. Ременной или прямой привод – разница нулевая.
- Асинхронные двигатели сделаете своими руками. Круглый магнит насадить на вал, сбоку поставить одну катушку – шансы, устройство заставить работать. Правда придется заводить вручную, вспоминаем первые самолеты, автомобили.
