Формируем упоры для жаровни и решетки
Чтобы сделать упоры для основания топки, воспользуйтесь уголками из металла или арматурными стержнями. Устанавливать их надо между противоположными стенками шашлычницы.
Выкладывая кирпичи в области топки, между кирпичами оставьте несколько зазоров, не заполненных смесью. Это создаст приток воздуха к углям или дровам, и они будут хорошо гореть.
Совет! Удобной в уходе будет топка в виде металлического поддона, поэтому рекомендуем делать ее именно такой.
Решетку можно закрепить металлическими стержнями при выполнении кладки или самими кирпичами. Для фиксации кирпичами нужно уложить их попрек стены и обеспечить одинаковые выступы кирпичей во внутреннюю область жаровни.
Как сделать складной мангал
Мангал походный складной должен быть надёжным, компактным, долговечным. Для самостоятельного изготовления мы рассмотрим две популярные модели:
- Простая модель, разбирающаяся на 5 отдельных элементов.
- Складной мангал чемодан.
Подготовка инструментов и материала
Подготовительные работы для обоих вариантов аналогичны. Для изготовления и сборки понадобятся следующие инструменты и материалы:
- болгарка и круги;
- дрель со сверлами по металлу;
- ножницы по металлу;
- линейки, рулетка;
- чертежи;
- листовой металл.
Кроме того, для второго варианта дополнительно нужны:
- сварочный аппарат с электродами;
- приспособления для нарезки резьбы;
- пруты арматуры, труба круглого сечения.
Выбор металла
За основу складного мангала в обоих случаях можно взять лист нержавейки или жароупорной стали толщиной от 2 до 5 мм. Сталь толщиной 2 мм может подойти для первого варианта, однако конструкция долго не прослужит, особенно если в нее загружать не уголь, а дрова. Рациональнее взять лист 3 мм.
Для второго варианта двухмиллиметровый лист не рекомендуется, так как при сварке и эксплуатации его может повести, что затруднит сборку и складывание. Чтобы мангал походный складной прослужил долго, используем листовую жаропрочную сталь толщиной не менее 3 мм, а еще лучше — нержавеющую сталь: для днища толщиной 5 мм, для боковин – 3 мм. Нержавейка благодаря своим антикоррозионным и прочностным свойствам будет держать форму при высоких температурах, не покрываться ржавчиной, хорошо удерживать тепло, передавая его готовящимся блюдам.
Простой походный мангал своими руками
Первая предлагаемая самодельная конструкция подойдёт для 6-12 шампуров. Она собирается за счет системы пазов и не требует применения сварочных работ и крепежа.
Рекомендуемые размеры:
- ширина – 280 мм;
- длина – 350 мм;
- высота изделия – 240 мм;
- глубина жаровни – 150 мм.

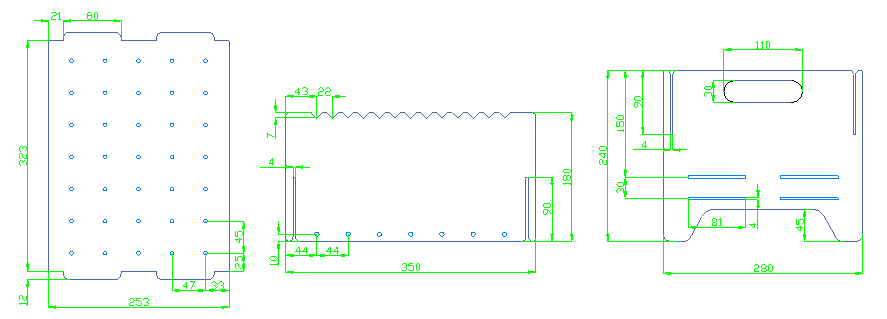

Чертежи с размерами
Чтобы сделать самодельную жаровню необходимо перенести чертёжи на лист металла, разметить места пазов и отверстий. Ниже представлен чертеж одного из вариантов изделия.
Скачать чертеж в формате *.dxf.
Алгоритм изготовления
- Из листа металла болгаркой вырезают 2 продольные и 2 боковые стенки с фиксирующими выступами. В них прорезают вертикальные пазы шириной, равной толщине листа, глубиной 90 мм.
- Вырезают днище изделия. В нем сверлят отверстия для доступа воздуха диаметром 10 мм, расстояние между осями до 50 мм.
- Детали шлифуют.
- Собирают мангал из железа в единую конструкцию, проверяют ее функциональность. Это поможет отыскать недостатки, и, если они обнаружатся, практически сразу убрать их, подогнав конструкцию.
- При желании можно окрасить изделие огнеупорной краской из баллона.
Готовое изделие:
Для изготовления составных частей также можно заказать алмазную резку, которая обеспечивает высокую точность изготовления деталей и упрощает сборку. В этом случае можно получить модели, у которой отверстия для поддува воздуха — фигурные прорези и оригинальные надписи.
Мангал дипломат своими руками
Описание изготовления вот такой тонкой модели:
Рекомендуемые габаритные размеры мангала чемодана:
Характеристика | В сложенном виде | В рабочем положении |
Длина, мм | 590 | 590 |
Высота, мм | — | 320 |
Ширина, мм | 300 | 300 |
Глубина, мм | 14 | 168 |
Высота ножек, мм | — | 280 |
Чертеж с размерами для изготовления своими руками:
Скачать чертеж в формате *.dxf.
Схема изготовления складного мангала из нержавейки
- Переносим чертеж с размерами на лист нержавейки. Размечаем габаритные размеры деталей, центры отверстий, линии сгиба.
- Сверлим отверстия.
- Намечаем болгаркой линии сгиба.
- Раскраиваем металл.
- Зажимаем длинные боковые стенки в тиски и отгибаем бортики по линиям сгиба.
- Изготавливаем оси для поворотных частей:— отрезаем болгаркой куски трубы и прута;— вставляем заглушки в верхнюю часть трубы и через отверстия привариваем;— зачищаем места сварки болгаркой.
- Привариваем трубу ко дну.
- Надеваем на оси с 2-х сторон трубы боковые стенки с отверстием и свариваем конструкцию откидной створки чемодана.
- Также изготавливаем вторую створку.
- Устанавливаем короткие боковые стенки, с внутренних сторон привариваем упоры.
- По двум длинным боковинам с внутренней стороны привариваем две планки для прочности.
- Болгаркой прорезаем пазы для шампуров.
- На лицевой стороне размечаем и прорезаем 4 паза под ручку-фиксатор.
- Изготавливаем н-образную конструкцию съемных ножек из круглого прута.
Особенности длительной эксплуатации самодельного мангала
Использование в работе качественных материалов повышает надежность конструкции. Правильные условия хранения и дальнейшей эксплуатации позволят продлить отменные эксплуатационные свойства модели. Поверхность готового изделия необходимо дополнительно обработать антикоррозийными средствами. Можно применять как покраску металла термостойкими смесями, так и его воронение.
Дополнительные меры защиты позволяют сделать складной мангал устойчивым к различным механическим воздействиям и высокой температуре. Изготовленное из нержавейки походное изделие не нуждается в обработке. Металл обладает необходимыми качествами для длительного использования.
После каждого использования нужно тщательно очищать стенки и дно конструкции от скоплений золы и сажи. Нельзя тушить угли водой, нужно дождаться их полного остывания естественным путем. Обнаруженные дефекты зачищают и обрабатывают краской.
Сделать разборный мангал своими руками сможет даже неопытный мастер. Все инструменты можно найти в любом доме, а подручные материалы доступны по низкой цене в ближайшем металлопрокате. На подготовку и обработку изделия уйдет небольшое количество времени.
https://youtube.com/watch?v=l69C6i4RaCI
Место расположения приспособления: особенности выбора
В данном случае стоит принимать во внимание несколько советов от профессионалов
- Мангал не должен располагаться под деревьями или недалеко от кустов.
- Навесы для приспособления не должны быть выполнены из пленки, ткани.
- Учитывайте розу ветров, чтобы при жарке дым не попадал в окна дома.
- Оборудуйте под установку мангала специальную территорию – зону отдыха.
Если мангал размешается на земле, то площадка под ним должна быть выполнена из специального материала – камня, плитки, во время дождей это поспособствует отличному пикнику.
Мангал с коптильней, расположенный на веранде
Металлический мангал с коптильней на площадке из плитки является наиболее безопасным вариантом
Барбекю на балконе
Мангал из металла с дымоходом может быть расположен внутри помещения
Показатели для кирпичных конструкций
Правильные размеры для кирпичных конструкций соблюдают исходя из пропорций: свод дымохода по высоте должен быть не меньше 1-1,2 от высоты портала жаровни, а дымохода- не менее 1-1,2 высоты свода. Сечение дымохода зависит от площади портала топки. Оптимальное соотношение 1:8 — 1:10.
Наружные габаритные размеры мангала для шашлыка немного больше металлического аналога, что связано с применяемым материалом. Габариты жаровни аналогичны шашлычнице из металла.
Размеры простой шашлычницы из кирпича в металлической раме
Применяемый огнеупорный кирпич ША-8, размеры 250х124х65 мм, уголок 45х45х5 мм.
Размеры, мм | Наружные | Внутренние |
Длина | 634 | 494 |
Ширина | 384 | 244 |
Высота / Глубина | 200 | 124 |
Наружные габаритные размеры даны с учетом размера рамы
Какой глубины должен быть мангал зависит от выбранной конструкции, размера и количества слоев кирпича. В данном случае — глубина мангала соответствует высоте кирпича — 124 мм.
Размеры жаровни в кирпичном мангале
Жаровня в комплексе из кирпича отличается по размерам от простой, сделанной на «сухой» кладке. Габариты зависят от размера выбранного кирпича, порядовки, толщины слоя раствора.
При высоте кирпича 6 см, толщине шва 1 см глубина жаровни составит 21 или 28 см при трех- и четырехрядной укладке соответственно. Расстояние от продуктов до углей также регулируют при помощи решеток, размещаемых на разной высоте жаровни.
Размеры, мм | Наружные | Внутренние |
Длина | 1000-1400 | 600-1000 |
Ширина | 600 | 400 |
Высота / Глубина | 1000 | 210/280 |
Зачем сооружать дымоход в легкой беседке
С точки зрения ленивого обывателя, нет никакого смысла в обустройстве дымохода для уличного открытого навеса, ведь помещения как такового нет, есть только крыша с решетчатыми стенами и если ветер дует в противоположную сторону, то можно обойтись разборным мангалом.
Ключевое слово здесь «если», бывалые дачники знают, что стоит вам разжечь огонь и начать жарить мясо, как по «закону подлости» весь дым пойдет на стол. А в защищенном мангале с дымоходом согласно законам физики теплый воздух, соответственно и дым должен уходить в трубу.
Без дымоулавливателя копоть будет оседать на потолке беседки.
Кроме того, без дымоулавливателя уже после второго использования мангала потолок в беседке покроется слоем сажи, а отчистить ее нереально. Плюс, чем больше вы будете готовить, тем интенсивней эта сажа будет сыпаться вам на голову. Вдобавок велика вероятность возникновения пожара.
Виды и особенности конструкции
Вертикальные мангалы, как и горизонтальные, подразделяются на:
- переносные,
- стационарные.
Переносные
Переносные делают из более тонкого металла. Они, как правило, небольшие по размеру и универсальны по применению. Самый компактный мангал — с шампурами, расположенными с одной стороны жаровни. Такую конструкцию можно взять с собой даже в пеший поход.
Переносные мангалы бывают:
- разборные,
- неразборные.
Простой разборный мангал с размерами показан в 5-минутном видео.
https://youtube.com/watch?v=KhJs3Mdd76k
Стационарные
Стационарные выполнены из стали толщиной от 4 мм, больше по размеру, отличаются долговечностью и лучшим распределением тепла. Тип жаровни чаще всего цилиндрический. Применяются, в основном, на предприятиях общественного питания, но можно установить и во дворе для большой семьи.
Стационарный вертикальный мангал также может быть выполнен и из кирпича в виде колодца. Таким образом его используют как тандыр. По центру располагается жаровня, как в закрытом мангале, стенки изготавливаются из жаропрочного кирпича внутри расположен металлический каркас, на который крепятся шампура. Для использования тандыра сердцевина снимается, угли насыпаются непосредственно на дно колодца.
По типу топлива различают:
- мангал вертикальный на углях,
- электрический мангал вертикального типа, часто называемый электрошашлычницей
По конструкции вертикальные мангалы подразделяются на:
- открытые,
- закрытые.
Открытая конструкция
Состоит из вертикальной жаровни прямоугольной или квадратной формы, выполненной из перфорированного металла толщиной 2-3 мм или прочной сетки, поддона-золосборника, а также кронштейнов с прорезями для установки шампуров или решетки с 2-х, реже — с 4-х сторон. Преимущество данной модели — простота и компактность. Такой мангал вмещает от 6 до 24 шампуров.
Как устроен закрытый мангал
Закрытый мангал превосходит открытый по характеристикам. В нем одновременно можно поджарить до 5 кг продуктов. Мясо в таком мангале не только жарится, а и пропекается равномерно и быстро. Кожух защищает от искр и мелких углей, разлетающихся от ветра. Однако он менее мобилен, поэтому чаще применяется в стационарном исполнении.
Закрытый мангал для дачного участка представляет собой короб в виде трапеции или квадрата. Внутри по центру расположена жаровня для углей. Сверху нанесены прорези для фиксации шампуров. Подобная конструкция также позволяет использовать мангал и в качестве жаровни под казан для приготовления плова и первых блюд на свежем воздухе.
На открытом воздухе его устанавливают на специально подготовленный фундамент или на стол из негорючего материала. Установленный в помещении или в беседке он допоняется трубой для отведения дыма, а также столиком и другими приспособлениями, обеспечивающими удобство работы.
Сварная конструкция из листового металла.
Для создания добротного стационарного мангала все же лучше воспользоваться сварочным аппаратом – так изделие получится более надежным.
Чтобы сделать простой мангал из стали, достаточно вырезать и сварить вместе пять металлических прямоугольников: дно, две длинные боковые детали и две короткие боковые детали.
Процесс изготовления:
- Разметить элементы на металле обязательно под угольник, чтобы все углы гарантированно были прямыми.На обеих длинных боковинах, отступив немного от края, дрелью в ряд просверлить несколько отверстий для подвода воздуха к горящей древесине.После этого все части сварить вместе, располагая детали с дырочками так, чтобы они находились внизу.Опорные ножки можно также приварить или сделать их съемными, чтобы конструкцию было удобнее хранить.
Это самый простой способ, как сделать мангал из металла, имея в распоряжении собственный сварочный аппарат. Если хочется чего-то более эстетичного и функционального, то к коротким сторонам конструкции можно приварить еще несколько деталей в виде небольших выступающих полочек или сделать их из дерева. На них будет удобно ставить посуду для уже готовых шашлыков или баночки со специями, которые всегда необходимы под рукой.
Складная жаровня
Из названия становится понятным, что такое устройство вполне возможно не только переносить, но и перевозить. Правда, делать это можно только после его разборки и сборки. При этом мангал должен иметь особую конструкцию, при которой он состоит из нескольких деталей, собирающихся в определенном порядке. Иногда сооружение может дополняться особыми составляющими – например, решеткой или подставками для ножек и так далее.
Складной переносной мангал
Основным преимуществом перед мобильной жаровней является больший размер и прочность – чем проще конструкция, тем недолговечнее будет изделие.
Делаем столешницу
Основные требования к столешнице такие:
- простота ухода;
- прочность;
- гармоничное сочетание со стилем остальной конструкции.
Обычно в шашлычницах из кирпича столешницы изготавливают из напольной плитки.
Дополнительные элементы конструкции
Шашлычница из кирпича может быть при желании оснащена нишами для дров. Некоторые дачники делают массивные шашлычницы с крышей.
Подробная схема для строительства мангала с навесом:
Возможно, у вас появится желание покрасить некоторые фрагменты полученного сооружения.
В любом случае стенки мангала снаружи лучше заштукатурить.
Внимание! Готовую шашлычницу из кирпича можно начинать эксплуатировать только через 2 недели с момента изготовления, чтобы у нее было время высохнуть. Это видео демонстрирует, как построить мангал из кирпича своими руками:
Это видео демонстрирует, как построить мангал из кирпича своими руками:
Шашлычницы из металла хороши своей мобильностью. Их можно ставить в любом месте дачного участка или брать в поездки на природу. Особенно удобны шашлычницы из металла, которые разбираются.
Мангалы делают из различных металлов:
- высокой прочностью отличаются мангалы из чугуна, однако весят они немало;
- красиво смотрятся кованые сооружения, но чтобы изготовить их нужен опыт и сноровка;
- мангалы из стальных пластин популярны, не недолговечны.
Рассмотрим изготовление несложной конструкции шашлычницы из железных листов.
Материал
При выборе материала нужно учитывать, что металл должен выдерживать воздействие открытого пламени
Также важно обратить внимание на его экологичность
Для изготовления мангала можно использовать:
- Чугун. Хорошо переносит перепады температуры. При использовании на улице поверхности быстро покрываются ржавчиной. Транспортировка осложняется большой удельной массой.
- Сталь. Лучшие разновидности — 45, 10Г2, 16ГС. Часто применяется для изготовления различных инструментов.
- Нержавеющая сталь. Наиболее популярный материал для изготовления мангалов. Выдерживает перепады температуры, длительное воздействие влаги. Весит меньше чугуна.
Технология самостоятельной сварки мангала
Чтобы сварить мангал своими руками, нужно подготовить удобную площадку, освободив ее от пожароопасных материалов. Далее будет рассмотрен процесс сборки простейшей вариации очага.
Необходимые материалы и инструменты
Для работы понадобятся:
- сварочный аппарат-полуавтомат;
- электродрель;
- угольник;
- отвертка;
- керн;
- стусло;
- болгарка;
- уровень;
- молоток;
- напильник;
- рулетка;
- малярная кисть, валик.
Если планируется сборка мангала без использования сварки, понадобятся плоскогубцы и комплект гаечных ключей для фиксации болтов.
Металлический мангал выполняют из следующих материалов:
- стальной листовой металлопрокат толщиной 3-7 мм;
- упаковка электродов;
- огнеупорная краска;
- уголок из стали 25 мм;
- арматура;
- наждачная бумага;
- антикоррозионная пропитка.
Если решено отказаться от сварки, нужно подобрать крепежи.
Алгоритм работы
При изготовлении стационарного мангала детали сваривают из заводского металлопроката – такой материал привлекает отсутствием износа и четкой геометрией. Работа с уголками и листовым железом будет по силам даже начинающему мастеру.
Последовательность манипуляций:
- Подготовка материала заключается в обжиге уголка и листового железа паяльной лампой, эта мера позволяет удалить со свариваемы поверхностей фабричную смазку.
- Далее приступают к сборке рамы из стального уголка – нарезают его болгаркой на куски, длина которых составляет 30 и 60 см. В итоге тщательной подгонки углов сваривают раму в виде цельного прямоугольника. Ручки, выполненные из гнутой арматуры, прикрепляются к торцам.
- Для выполнения дна с помощью болгарки изготавливают заготовку, ее параметры должны соответствовать каркасу. Периметр основания зачищается с помощью напильника. В донной пластине формируют отверстия диаметром 1 см, их располагают в шахматном порядке с шагом в 5 см. Далее основу можно приварить к каркасу-раме.
- Остатки металлического листа пойдут на боковины – это по 2 заготовки 20х60 и 20х30 см. В них на расстоянии 3 см от нижней грани сверлят сантиметровые отверстия с шагом 6-8 см, затем бортики соединяют с основанием и друг с другом. На их верхней линии формируют треугольные выемки – это ложе для шампуров. Между пропилами оставляют по 10 см, их глубина составляет 3-4 см, от боковой части нужно отступить 5 см.
Крышку выполняют также из цельного отрезка листовой стали: его прикладывают к бортику, чтобы сделать отметку керном, и здесь оставляют припуск 1 см по всем сторонам, для загиба нужно будет еще по 3 см. Согласно полученной разметке выпиливают прямоугольную заготовку. В углах вырезают пространство для сгиба 3х3 см, края подгибают и сваривают образовавшиеся стыки. Крышку оснащают ручкой и предусматривают стопоры, позволяющие зафиксировать конструкцию в приподнятом состоянии.
Для изготовления ножек подойдет оставшийся уголок, его можно заменить б/у водопроводными трубами. Во втором случае будет целесообразным выполнение съемных ножек, для этого к раме приваривают муфты. Колосники собирают из арматуры, следя за тем, чтобы отверстия в днище не были перекрыты прутьями.
После сборки сооружение нужно зачистить, прогрунтовать и покрасить.
Примеры альтернативной конфигурации
Чтобы изготовить портативный складной мангал из нержавейки, нужно выполнить следующие операции:
- Вырезать дно из листового металлопроката с габаритами 40х60 см, его можно сразу оснастить загнутыми бортиками высотой 4 см. Днище необходимо дополнить шахматкой из отверстий диаметром 1 см.
- Для крепления выпиленных бортиков к днищу понадобятся компактные дверные петли, выполненные из нержавейки. По верхнему периметру бортиков предусматриваются треугольные выемки, их глубина не должна превышать 2 см.
- Ножки формируют из арматуры, их оснащают болтами. Ко дну основания с наружной стороны по углам приваривают гайки, конструкцию также оснащают ручками.
- Крышка должны быть выполнена таким образом, чтобы она очень плотно садилась на мангал.
Портативный складной мангал из нержавейки
Удобную жаровню можно сварить из металлической бочки длинной узкой формы, важно лишь, чтобы она была не из-под нефтепродуктов. Емкость предварительно промывают мыльным раствором, перед разрезанием открывают пробку
Разметку выполняют таким образом, чтобы сливное отверстие приходилось на верхнюю часть, нижний сегмент должен занимать 2/3 общего объема. Снизу приваривают ножки из металлического уголка, собирают колосниковую решетку, в дне выполняют отверстия в шахматном порядке. Верх и низ бочки объединяют дверными петлями.
Если мангал совмещает функции с коптильней, оборудуют дымоход. Для этого к сливному выходу прикручивают трубу, имеющую колено. После завершения цикла копчения трубу убирают, а слив закрывают штатной пробкой.
Свиной шашлык в вине
Необходимые продукты:
- свинина – 950 грамм;
- фиолетовый лук – 2 шт.;
- красное сухое вино – 250 грамм;
- соль;
- молотый перец;
- аджика – 100 грамм.
Данный рецепт позволяет получить сочное и нежное мясо в домашних условиях, не прибегая к мангалу.
Готовим
- Очищаем мясо от пленки, промываем под проточной водой и сушим с помощью бумажных полотенец.
- Затем нарезаем его на порционные кусочки и выкладываем в глубокую миску.
- Снимаем слой шелухи с луковиц и режем их на тонкие кольца.
- Пересыпаем лук к свинине и добавляем специи.
- Заливаем аджику и красное вино.
- Перемешиваем и оставляем мариноваться в прохладном месте несколько часов.
- После того как мясо впитало в себя маринад, нанизываем его на шампуры, чередуя со слоем луковых колец.
- Чтобы шашлык получился более сочным, жирные кусочки свинины оставляем вверху. Когда блюдо будет готовиться, жир начнет стекать вниз и пропитает остальное мясо.
- Вставляем шампуры в электрошашлычницу и запекаем около получаса, постоянно проверяя свинину на готовность.
- Как только мясо покроется аппетитной и золотистой корочкой, выключаем технику и раскладываем блюдо по тарелкам.
В качестве гарнира можно приготовить запеченный картофель в духовке с чесноком или же сделать легкий овощной салат. Для заправки шашлыка советуем взять томатный, сметанный или же чесночный соус. Таким образом мясо приобретет более яркий и пряный вкус.
Как сделать вертикальный мангал из металла
Для тех, кто решил сделать вертикальный мангал своими руками, необходимо начать с подготовки рабочего места, материалов и инструментов. Затем определиться:
- с типом конструкции;
- на какое количество шампуров будет мангал;
- выбрать чертеж мангала.
Необходимые инструменты и материалы
- листовая сталь толщиной 3 мм;
- арматура 6-10 мм, лучше квадратная;
- сетка с толщиной прута 2-3 мм и ячейками не более 3 см;
- тонкая сталь для изготовления поддона золосборника;
- болгарка, диски для резки и зачистки;
- сварочный аппарат и комплектующие к нему;
- рулетка и строительный уголок;
- очки и перчатки.
При отсутствии навыков сварки или сварочного оборудования можно подготовить все составляющие и отнести в металлоцех для сборки, либо использовать крепежи из болтов. Тогда для работы потребуется дрель и сверла по металлу. Все детали соединяются внахлест или используются уголки. Арматура заменяется металлическими пластинами.
Чертеж разборного мангала
Чтобы рассчитать количество материала нужно определиться с габаритами и разработать чертеж с точными измерениями.
Делаем простую модель с горизонтальным размещением шампуров.
Составные части и габариты (размеры):
- Основание жаровни: ширина 15 см, длина 50 см, или в зависимости от длины шампуров, которые будут использоваться.
- Боковые стенки: их ширина соответствует ширине основания, высоту можно менять, 40 см достаточно для компактного и удобного мангала.
- Ребра жесткости — два куска арматуры, по длине равные основанию.
- Сетка, привариваемая к готовому каркасу.
- Ножки из арматуры, их можно сделать съемными, приварив через болты.
- Крючки для стоек, на которые крепятся шампуры. При отсутствии сетки ее можно заменить, приварив предварительно нарезанные куски арматуры с шагом в 2-3 см.
Раскрой металла
Подготовив все материалы и инструменты, надев защиту можно приступать к работе.
- Изготовление основания и боковых стенок. Из листовой стали нарезать 3 пластины, равные по ширине (15 см). Отмерить длину основания и высоту боковых стенок (по 40 см). Все замеры осуществлять, проверяя ровность уголком.
- Подготовить ребра жесткости из арматуры, равные по длине основанию будущего мангала.
- Отмерить размеры сетки с запасом 0,5-1 см, так чтобы сетка приваривалась внахлест к будущему каркасу. Вырезать сетку удобнее всего используя плазморез. для этого нужно составить чертеж для нарезки плазморезом. Можно обойтись и болгаркой, главное делать аккуратно, чтобы сетка была ровной.
- Вырезать заготовки для крючков – пластинки из тонкой листовой стали длинной по 10 см, шириной по 3 см по 6 штук на каждую стенку, всего 12 шт.
- Подготовить ножки. Отрезать 4 заготовки из арматуры по 50 см каждая. Учитываем, что ножки для устойчивости будут привариваться под небольшим углом.
Этапы сборки конструкции
Зачистить при помощи шлифовального диска поверхность пластин основания и боковых стенок, а также ребер жесткости от ржавчины (при необходимости). Заготовки для кронштейнов и крючки также должны быть зачищены, но удобнее это сделать заранее и лишь затем нарезать.
Приварить пластины стенок будущего мангала к основанию по торцевым сторонам
Для этого нужно прихватить заготовку несколькими точками, проверить ровность уголком, если все ровно можно варить вдоль всего шва.
Приварить ребра жесткости из арматуры сверху к боковым стенкам.Важно. На верхнюю арматуру (ребро) будет привариваться внахлест сетка , поэтому для нее нужно оставить место по толщине сетки.
Приварить сетку в местах соприкосновения с каркасом
Этого будет достаточно для надежного сцепления.
Согнуть плоскогубцами крючки и приварить в 3 ряда по 2 штуки сверху вниз на равном расстоянии друг от друга (13 см).
Приварить ножки. Для удобства транспортировки ножки делают съемными.
Для этого понадобятся 4 больших болта с гайками. Болты под небольшим углом привариваются к основанию жаровни, так чтобы ножки были расставлены немного в стороны и обеспечивали устойчивость. На торец каждой ножки приваривается гайка.
Сборка почти завершена. Зачищаем грубые сварочные швы и обрабатываем поверхность. Стыки сетки с каркасом, при желании, закрываем уголками, аккуратно приварив их. Это придаст вертикальной шашлычнице эстетичный внешний вид.
https://youtube.com/watch?v=yUqOgEPmvCk
После зачистки окрашиваем поверхность из баллончика с огнеупорной краской. Продается такая краска в любом хозяйственном магазине, выдерживает температуру 600-800 градусов, этого достаточно для мангала.
Из какого материала должен быть изготовлен?
Леонид Быков (далее Л.Б.): Хорошим выбором станет чугун толщиной 4-5 мм. Почему?
- Толстые стенки хорошо держат тепло.
- Такой мангал не «поведет» при многократном использовании, чего не скажешь о выполненном из листов 0.5-1.5 мм.
- В нем можно не только дожигать угли, но и готовить их, сжигая дрова. Более тонкие стенки не выдержат высокой температуры при горении и потеряют форму сразу.
- Материал доступен.
Практически аналогичное изделие можно изготовить из толстой (те же 4-5 мм) листовой стали. Она немного уступает по тепловым свойствам, но с ней легче работать. Длительного срока службы позволит добиться покрытие той же термостойкой эмалью.
Если же говорить о переносных и портативных конструкциях, подойдет тонкая (1 мм) нержавеющая или оцинкованная сталь. Правда, дрова в такой жаровне жечь нельзя, да и рассчитана она на небольшой срок службы. Вряд ли такой мангал можно считать идеальным.
Чем покрасить?
Поверхность мангала, который изготовлен из старого баллона, можно покрыть с помощью нескольких материалов. Для данных целей применяется:
- Кремнийорганическая эмаль с хорошими показателями термостойкости. Данное покрытие способно выдержать температурный режим до 600 градусов.
- Порошковая термокраска. Такой вариант не допускается для домашнего применения, так как ему требуется обжиг в печи под высокими температурами.
- Также можно воспользоваться оксидированием. Он является хорошим вариантом для антикоррозийной обработки мангала.
Также существует народный способ, который надолго защитит мангал от ржавчины. В первую очередь следует произвести обработку корпуса емкости 5% раствором серной кислоты. Затем прокипятите его в растворе хозяйственного мыла высокой концентрации. После этого в течение 30 минут следует варить изделие в едком натрии.
Обработка мангала считается обязательным мероприятием, так как железо может окисляться и ржаветь. Данные мероприятия способствуют продлению срока службы конструкции. Выполняя окрашивание своего сооружения, следите за тем, чтобы используемый материал соответствовал заявленным выше качествам.
Крыша для мангала
Такое сооружение язык не повернется назвать емкостью с углями. Обычно это эксклюзивное, уникальное по своей конструкции и форме устройство. Его невозможно будет перенести в другое место, но такой мангал отлично впишется в ваш придомовой или дачный участок. Крыша здесь играет роль защиты не только от искр разбушевавшегося в его недрах пламени, но и от непредвиденных осадков, часто мешающих приготовлению любимого шашлыка.
Мангал с защитной крышей
Очень часто можно встретить жаровни, с украшенной кованными элементами, крышей. И этот более внушительный и по виду и по размерам вид жаровни можно приобрести в магазине. Но никто не отменял возможности изготовить мангал самостоятельно.
Принципы выбора
При выборе металлического мангала нужно учитывать:
- Наличие свободного места на участке.
- Габариты жаровни.
- Возможность перемещения конструкции.
- Комплектацию. Например, можно купить мангал с казаном из металла или полноценную печь барбекю.
Преимущества и недостатки
Сильные стороны мангалов зависят от материала, из которого они изготовлены. Среди общих преимуществах можно выделить:
- долговечность, надежность, износоустойчивость;
- большой выбор моделей;
- мобильность (разборные конструкции можно брать с собой на природу).
Недостатки:
- Если металл выбран неправильно, поверхности быстро покроются ржавчиной.
- У чугунных изделий большой вес. Их сложно транспортировать.
- Тонкие стенки быстро прогорают.
Чугунный мангал (Фото: Instagram / raslovokladka)
Производители и стоимость
Российские производители:
- Mangal-ASK;
- Super-manga;
- MOS-Mangal.
Средняя цена разборной конструкции — 1500 рублей, стационарной — 8000 рублей.
