Минитрактор из мотоблока своими руками

Пошаговая инструкция по изготовлению

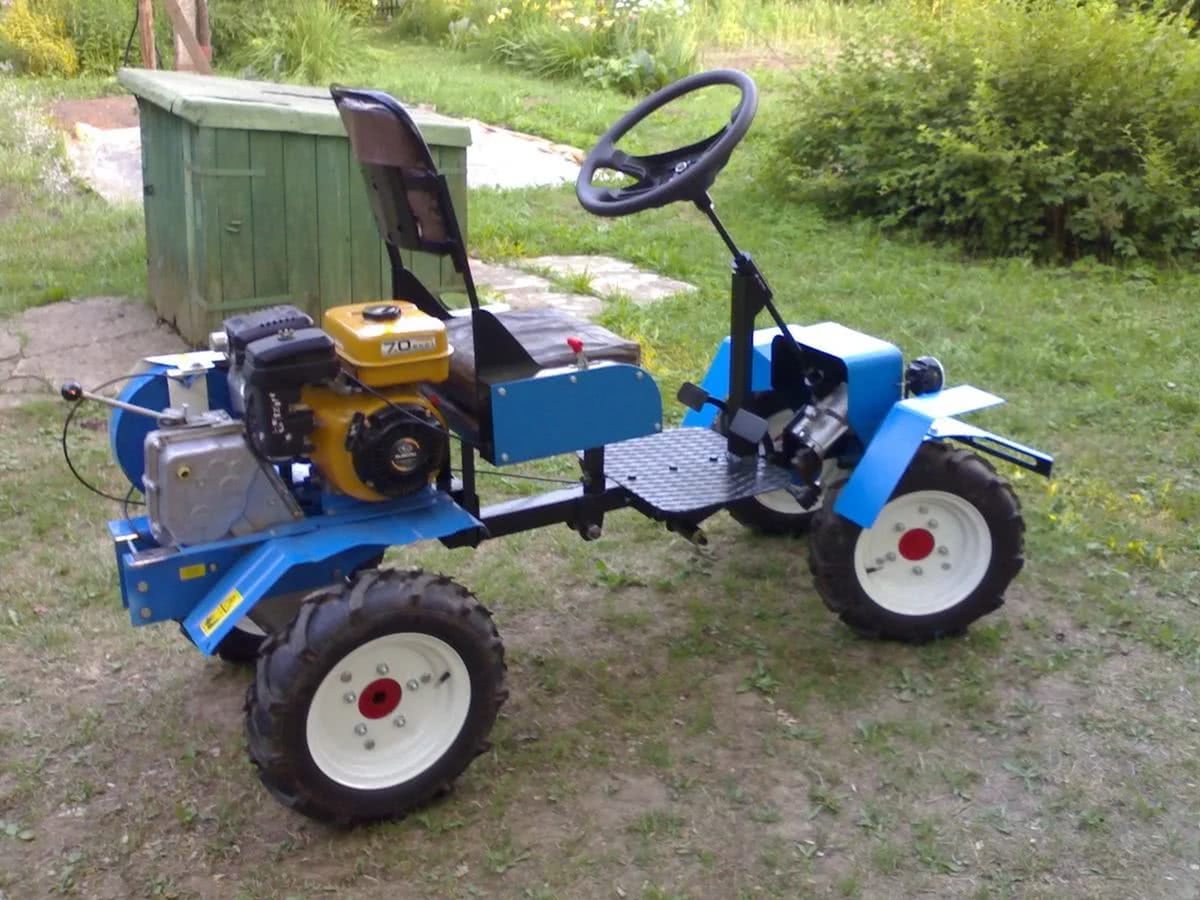

Самодельный минитрактор из мотоблока

В первую очередь необходимо составить хороший чертеж. Он нужен для того, чтобы теоретически рассчитать устойчивость, тяговую мощность и другие эксплуатационные характеристики машины. Нужно учесть, что полную мощность мотоблока задействовать не удастся, т. к. после окончания работ он будет «тянуть» на себе массу рамы, дополнительной колесной пары, навесное оборудование и человека-оператора на сиденье. Из-за этого мощность, которая непосредственно идет на вспашку, окажется ниже документированных 4—6 лошадиных сил по техпаспорту.

Чертеж изготавливается в специальной программе собственноручно или с помощью профессиональных инженеров. Если сборка мини-трактора происходит путем присоединения к мотоблоку деталей из фирменного комплекта — дело упрощается, т. к. все параметры в этом случае рассчитаны производителем, а схема сборки приложена к комплекту.

Изготовление рамы

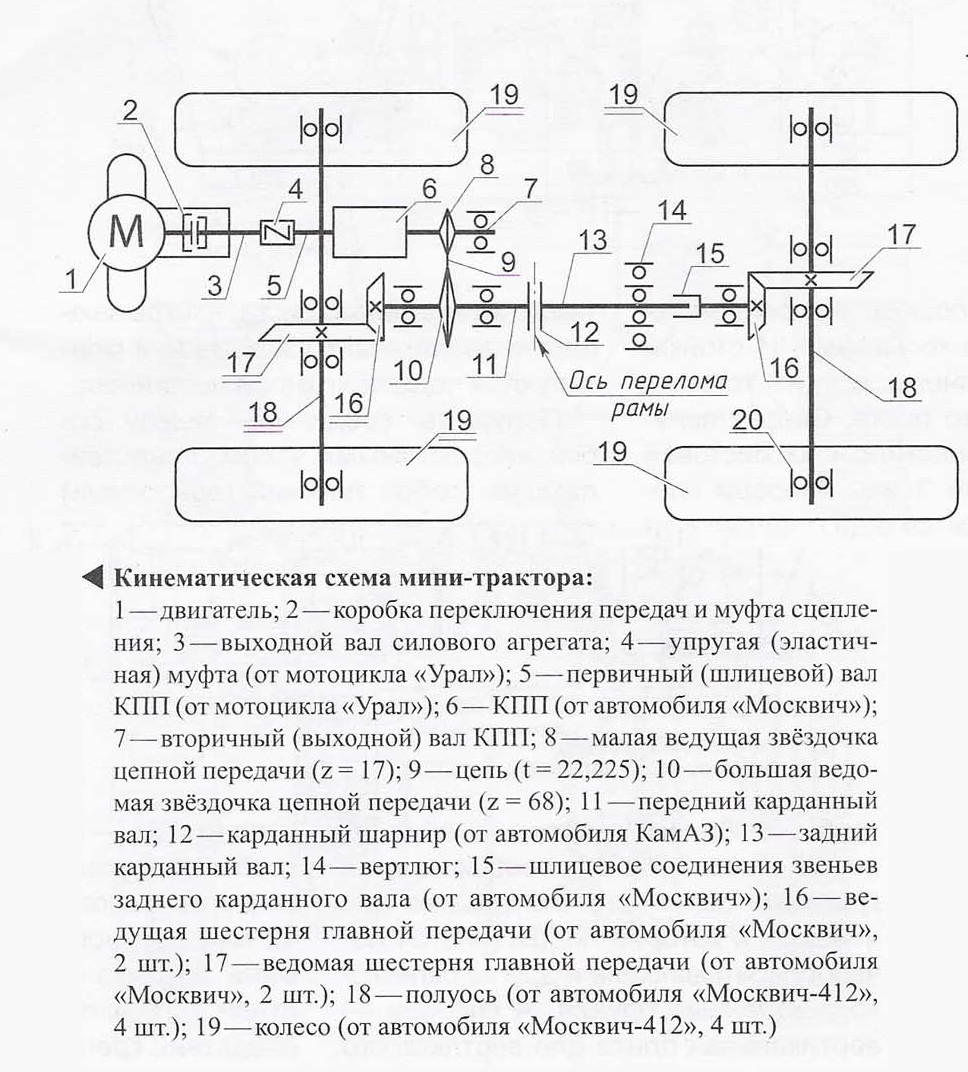

Схема рамы минитрактора

При изготовлении минитрактора из мотоблока вначале приступают к созданию рамы. Для этого потребуются детали из модификационного комплекта, либо набор стальных профилей (параметры — в соответствии с чертежом). Рекомендуется нержавейка.

Отрезки профиля, нарезанные по чертежу, вначале соединяются болтовыми соединениями, после этого в точках скрепления схватываются сваркой. Вместо профиля подойдет труба. При изготовлении рамы нужно учесть, что оптимальная высота ее бортов — 30—35 см. Рекомендуется установить поперечную балку для жесткости.

К задней части рамы приваривается фаркоп либо иное крепление для навесного оборудования, с которым планируется использовать трактор. При желании рама обшивается деревом, пластиком или другими материалами.

Сиденье и рулевой механизм

Для этого потребуются детали, которые изготовить самостоятельно невозможно. Это сиденье (подойдет любое, удобное для владельца и подходящее по размерам), рулевая колонка и шарнирный узел.

Компоновка самодельного мини-трактора

Шарнирный узел необходим для того, чтобы обеспечить мини-трактору возможность поворота. Создавать поворотное устройство для передних или задних колес слишком сложно, поэтому используют шарнир, который при вращении рулевого колеса поворачивает всю переднюю часть мотоблока — двигатель и ведущую колесную пару. При изготовлении мини-трактора на базе мотоблока основную часть — блок, двигатель и ведущие колеса — обычно располагают спереди.

Система с поворотной передней частью называется «прицеп-адаптер». В этом случае достаточно установить на раму колеса, сиденье и рулевую колонку, соединив с мотоблоком (который практически не подвергается переделке) шарнирным узлом. Она не требует монтажа сложной поворотной системы для ведущих колес и потому значительно упрощает изготовление мини-трактора.

Колеса

Дополнительная пара колес для мини-трактора на базе мотоблока берется от мотороллера либо небольшого автомобиля. Оптимальный диаметр — 12—14 дюймов (как у автомобиля Lada). Колеса меньше 12 дюймов приведут к тому, что система начнет «самозакапываться», больше 14 — усложнят управление аппаратом.

Колеса от мотороллера для мини-трактора

Крепление для мини-трактора

Для соединения между собой мотоблока с рамой используют крепление (сцепку) из подходящей трубы. Но рекомендуется приобретать качественное крепление в магазине, т. к. от него зависит надежность работы всей системы.

Элементы сцепки для мини-трактора

Видео по теме: Мини-трактор из мотоблока за 4 часа

https://youtube.com/watch?v=DaE1xuKvIQU

Публикации по теме

Правила эксплуатации технические характеристики мотоблока Каскад

Мотоблок «Нева» и навесное оснащение

Самодельный отвал из мотоблока

Пошаговое конструирование

Определите мощность ДВС. Помните: ДВС с воздушным охлаждением перегреваются от длительной работы, им необходима и принудительная вентиляция. Поэтому отложите ДВС от бензопил, даже от «Урала 2Т Электрон» с 5 лошадиными силами (л.с).

Продуктивнее ДВС от мотоциклов марки «Планета» – одно- и двухцилиндровые (16-22 л.с). Подойдут и советские мотороллеры группы «Вятка» (прототип итальянской «Веспы»), а также «Тула» и ее прототипы, в том числе, грузовой «Муравей». Их мощность – от 5,5 до 8-11 л.с. Такие мотоциклы и мотороллеры еще стоят в гаражах и сараях, их можно за бесценок купить по объявлениям.

Читайте здесь: Бассейн своими руками — советы как построить стационарный каркасный плавательный бассейн

Техническая ценность «Иж-49» – в стальной головке двигателя, а не алюминиевой. Несмотря на мощность в 11,5 л.с, этот «Иж» даст фору в тяговой силе преемнику – «Иж-Планета П-5» с его двадцатью «лошадьми».

В селах еще сегодня им без переделок пашут огороды. А на прицепах возят до полутора-двух тонн сена. Они тихоходные, поэтому не греются.

Что необходимо для сборки:

• «донор», с которого снимаются некоторые запчасти;
• чертежи (из Интернета или паспорта заводского мотоблока);
• сварочный, желательно и мини-токарный агрегат (есть школьного типа);
• набор инструментов.

https://youtube.com/watch?v=1xtzGgCNBAQ

https://youtube.com/watch?v=WC0wWpnFMpg

https://youtube.com/watch?v=XcnUWBd5HN8

Подборка мотоблока

Подбирая мотоблок в линейке «Нева» для будущего миниатюрного трактора, нужно отталкиваться от следующих параметров: мощь, масса, разновидность двигателя, параметры плуга, ценовые аспекты.

Мощность. Она определяется площадью зоны, где будут проводиться работы. Чем она больше, тем мощнее должен быть мотоблок. Здесь самый оптимальный вариант – это Нева МБ-23. Сегодня это лидер по мощи среди всех представителей этой линии. Может трудиться и на очень твёрдых почвах. Создаёт усилие тяги в 180 кГС. Может разблокировать одно из колёс. Улучшает маневренность. В него могут внедряться двигатели различной мощности. Их сегодня весьма широкий спектр. Благодаря чему каждый мастер сможет подобрать подходящий вариант.

Обычно Нева МБ-23 представлена в таких вариациях: 10.0 и 8.0.

Данные первой: двигатель Briggs&Stratton, его мощь 10 л, число передач 4 (2), роль трансмиссии выполняет шестерёночный редуктор, наполняемый маслом, подходящий бензин АИ-92 и АИ-95, параметр обработки 86 – 127 см, обороты фрез от 20 до 160 (в минуту), проводит обработку на уровне 20 см. Данные второй: двигатель тот же, только с параметром 8 л, все остальные показатели идентичны. За «Неву МБ-23» сегодня необходимо выложить от 43 000 до 45 000 руб. Значение имеет приобретаемая модификация.

Если вам нужен агрегат поскромнее, можно приобрести Неву МБ-2. Это тоже очень производительная техника, но с менее мощным двигателем. У неё есть множество модификаций, например «6,5 Про» и «7,5 Про».

В них действует двигатель той же марки. В одной модификации её мощь 6,5 л, во второй – 7,5 л. Их схожие характеристики: в качестве трансмиссии цепной редуктор, подходящий бензин АИ 95 и 92, уровень обработки 20 см, её ширина – 86-127, обороты фрез от 20 до 160 (в минуту), масса — 98 кг, число передач 4(2). Отличительные показатели: — функциональный объём, у модели 6,5 он – 205 куб.см, у версии 7,5 достигает 215 куб.см, — топливный бак, его объём у первой модели 3,8 л, у второй – 4,6. Сегодня цена «Невы МБ-2» лежит в диапазоне 33000 — 45000 руб. Масса. Здесь действует следующее правило: чем сложнее земляные работы, тем выше масса мотоблока, и обратный принцип. Делая выбор между бензиновым и дизельным двигателем, основывайтесь на более важных для вас факторах. Если вам нужен тихий аппарат, быстро запускающийся в морозы, то отдавайте предпочтение бензиновому виду. Если требуется более экономичный аппарат с более сильной тягой и стабильными оборотами, приобретайте дизельную версию. Также эта версия лучше работает с трудными грунтами и значительными площадями. Параметр плуга. Он зависит от глубины предстоящей обработки. Лучше брать разборную модификацию, в которой можно регулировать ширину. Так сможете сделать настройку плуга для той или иной ситуации

Обязательно почитайте: Минитрактор Уралец 180

Критерии выбора мотоблока

Мотоблок, который вы будете использовать при изготовлении транспорта для обработки земли, должен иметь некоторые особенности. Вот некоторые из них:

мощность – главный критерий, по которому можно судить, сколько данное приспособление сможет обработать площади (чем мощнее, тем больше);
топливо, на котором он работает, – приемлемый и самый выигрышный вариант – это дизельное топливо

Аппараты на нем способны расходовать меньшее количество горючего;
весовая категория – следует обратить внимание на массу, так как вам придется управлять данным устройством. Также существует закономерность, чем массивнее и мощнее минитрактор, тем больше площади он подвергнет обработке и тем лучше сможет справиться с твердым и неподатливым грунтом;
ценовая политика – лучше выбрать неплохую модель отечественного производителя

Таким образом, вы сможете сэкономить деньги на приобретаемом товаре, а также получить качественное изделие.

https://youtube.com/watch?v=5ST9rpY37Bk

Под все вышеперечисленные критерии отлично подходит модель МТЗ.

Порядок сборки самодельного трактора

Производство минитрактора выглядит следующим образом: согласно чертежу свариваются стальные профили и листы, образуя каркас будущего трактора. Это, собственно, и кузов машины. Кроме того, на нем установлено оборудование его «внутренних органов»: двигатель, трансмиссия, ходовая часть.

При установке и фиксации этих деталей крайне важно проводить все работы правильно и в полном соответствии с чертежами. После установки этих ответственных частей минитрактора следует добавить глазурь на торт: установить сиденье, руль, ножки и поворотники, если вы собираетесь ездить по дорогам

Обычно в последнем пункте нет необходимости, но вы можете улучшить свою технику.

Агро

Однако стоит учесть некоторые особенности мотоблоков, которые проявятся при использовании минитрактора из него. Итак, мотоблоки Агро отличаются таким недостатком, как слабые осевые дуги.

Конечно, для самого мотоблока это совершенно незаметно, но для конструкции минитрактора это может иметь решающее значение, особенно если вы хотите перевозить тяжести на собственном оборудовании.

Как сделать тракторы мини-мотоблоков разных моделей?

Из мотоблока Зубр

Если вам нужен минитрактор большой мощности, в качестве базы лучше всего подойдет мотоблок Зубр. Чертежи, которые помогут вам создать небольшой трактор, предполагают использование тех же деталей, что и в предыдущем варианте.

https://youtube.com/watch?v=Am2IobaXoxg

Технология изготовления данного вида техники идентична таковой для мини-трактора сельскохозяйственного базирования.

Как сделать своими руками из мотоблока Нева

Если не хотите тратить много денег на изготовление самодельной техники, можно использовать мотоблок Нева МБ 1 в качестве базы (как сделать снегоочиститель из этого мотоблока смотрите здесь, как и как сделать переходник на мотоблок Нева своими руками, чертежи и размеры) Вы можете купить этот вид мотоблока за копейки, и после обработки он превратится в незаменимого помощника в хозяйстве.

https://youtube.com/watch?v=Hlqa3J4YhfE

Единственное, что подобрать подходящие новые запчасти для этого будет сложно, так как мотоблоки МБ 1 имеют некоторые конструктивные особенности.

Переломка из мотоблока Каскад

Если вы хотите использовать новый мотоблок, но покупаете его за небольшие деньги, один из лучших вариантов — Каскад.

https://youtube.com/watch?v=APfBQE1iDHs

К тому же покупка МТЗ 05 будет очень выгодной.

https://youtube.com/watch?v=pmkZyacrGNk

Культиватор из мотоблока Кентавр

Тем, кто ценит маневренность, мощность и способность выполнять широкий спектр работ, можно также порекомендовать мотоблок Centaur. Однако следует учитывать, что это довольно дорогое удовольствие. Но этот фундамент для минитрактора смело можно назвать одним из лучших, ведь он будет работать как часы.

Мотоблоки «Ока» часто используют как исходное сырье для изготовления минитракторов своими руками.

https://youtube.com/watch?v=9ozoa2kKJyc

Для производства минитрактора подойдет и мотоблок Салют С.

https://youtube.com/watch?v=_IhsW0bxpW0

Здесь специально подобраны мотоблоки отечественного производства, так как они дешевле зарубежных аналогов. Вряд ли вам захочется тратить лишние деньги на продукт, который все равно будет модифицироваться и улучшаться. Поэтому вышеперечисленные модели идеальны в качестве основы.

Инструкция по изготовлению агрегата

Определившись с моделью мотоблока, можно приступать к его модернизации. Эта инструкция будет полезной для владельцев агрегатов «Кентавр», «Агро», а также «Зубр».

https://youtube.com/watch?v=TnRvtTootd4

Создание рамы

Это основной элемент конструкции минитрактора и именно с его изготовления следует начинать. Благодаря удлинению рамы, на нее можно установить дополнительную пару колес, сиденье и рулевое управление. Для изготовления рамы потребуются металлические трубы, швеллер и уголок. Размер сечения заготовок принципиального значения не имеет. Главное, чтобы рама не деформировалась от нагрузок.

Утяжеление всего агрегата пойдет ему на пользу, ведь сцепление с грунтом улучшится. Весь материал необходимо разрезать в соответствии с требуемыми размерами и затем сварить из них прямоугольную конструкцию. Для ее усиления стыки можно дополнительно укрепить посредством болтовых соединений.

https://youtube.com/watch?v=u-tHMjtmCDw

Ходовая часть

Изготовление этого элемента агрегата следует начать с установки передних колес. Для этого потребуются две ступицы с тормозами, которые закрепляются на отрезке металлической трубы. Строго по центру этой оси необходимо просверлить сквозное отверстие. Оно требуется для крепления к поперечному переднему элементу рамы.

Следующим шагом станет установка редуктора, оснащенного червячной передачей. Он должен быть соединен посредством рулевых тяг с передней осью. После этого можно переходить к монтажу рулевой колонки. Задняя ось агрегата устанавливается на подшипники, предварительно впрессованные в стальные втулки. Кроме того, на ней крепится шкив для передачи колесам крутящего момента от силовой установки.

https://youtube.com/watch?v=lZO0rTSGhAg

Монтаж двигателя

В большинстве случаев на самодельных минитракторах силовая установка располагается спереди. Для этого к раме привариваются специальные крепления. Переднее расположение двигателя позволит уравновесить навесное оборудование. Передача движения на колеса осуществляется благодаря ременной передаче. Чтобы была возможность хорошо натянуть ремень, следует все элементы крепления сделать регулирующийся

Кроме этого при монтаже силовой установки необходимо особое внимание уделить шкивам, которые должны располагаться соосно друг другу

Дополнительное оборудование

Когда силовая установка закреплена на раме, остается выполнить лишь несколько шагов. В первую очередь монтируется тормозная система и обязательно проверяется надежность ее работы. После этого следует заняться установкой гидравлики для работы с навесным оборудованием и закрепить сиденье. Для защиты двигателя и других механизмов агрегата, стоит изготовить из тонкого листового металла кожуха. Когда прибор собран, он должен пройти обкатку. Если проблем не возникло, можно проверить его работу под нагрузкой.

Это интересно: Самодельный вездеход из мотоблока: обенности, видео, советы

Изготовление адаптера

Для этого понадобятся материалы:

• стальная труба диаметром 70 мм;
• профильная труба 80Х80 мм;
• листовая сталь толщиной 5 мм;
• два колеса с подшипниками на тачку (рассчитанные на большую грузоподъемность);
• сиденье (можно взять пластиковое для трибун стадионов);
• стальной прут диаметром не менее 25 мм;
• болты с гайками и шайбами.

Инструменты:

• сварочный аппарат;
• болгарка с отрезными кругами по металлу;
• дрель с набором сверл;
• гаечные ключи;
• рулетка и карандаш.

Раму выполняют из куска круглой трубы, разрезая ее и сваривая буквой Г. Сверху под сиденье приваривают квадрат из листовой стали. Внизу из той же стали подставку для ног. В районе угла – планку для крепления заднего моста, в ней просверливают два отверстия. У подставки для ног крепят сложный шарнир (они продаются).

Мост изготавливают из профильной трубы. Торцы заваривают заглушками, вваривая в них отрезки стального прута для насаживания колес. Пруты просверливают под шплинты, мост — в местах крепления к раме.

На верхней подставке сверлят отверстия, прикручивают сиденье. Соединяют мост с рамой. На мост ставят колеса, фиксируя шплинтами.

Подготовка к созданию самодельного мини-трактора

Для создания мини-трактора на базе мотоблока нужно составить чертеж, его кинематическую схему, а также заранее подготовить материалы, инструменты и оборудование. Если вы владеете требуемыми знаниями и навыками, то с разработкой схемы демонстрации механизма удастся разобраться самостоятельно. Но если таких навыков нет, то найти можно более подходящий вариант в сети.

Для самодельного минитрактора детали и комплектующие можно использовать покупной заводской комплект. Но такое решение нельзя назвать правильным для тех, кто намерен осуществить переломку 4х4 и сэкономить на этой процедуре.

Для техники нужно:

• набор инструментов;
• оборудование для сварочных работ;
• дрель с различными сверлами;
• трубы, швеллеры, выполненные из металла;
• гайки, болты;
• болгарка и диски для работы с металлом.

Внимание!

Покупка готового комплекта запчастей для переделки – главная статья расходов, экономить на которой не следует. В противном случае качество готовой конструкции оставит желать лучшего.

Кроме этого, для самодельного трактора требуется выбрать два колеса, навеску, кресло для водителя, рулевой механизм, педали и мотоблок с нужным весом и мощностью. Идеально, если это будет аппарат тяжелого класса с дизельным двигателем. Благодаря этому в распоряжении появится сделанный в домашних условиях, но при этом мощный мини-трактор, который эффективно справится с сельскохозяйственными задачами.

https://youtube.com/watch?v=f3qYzSXHLzM

При выборе массы нового мини трактора надо учитывать состояние земли, на которой он будет использоваться. Если она уплотнена, пересохшая, то агрегат может и не справится с поставленной перед ним задачей. Следовательно, чем тверже почва, тем тяжелее надо выбирать мотоблок. А мощность мотора нужно соотносить с площадью участка, который будет обрабатываться таким трактором. Поэтому, чем она больше, чем производительнее должен быть двигатель.

Подготовка к созданию самодельного минитрактора

Процесс создания самодельного минитрактора начинается с составления чертежа, кинематической схемы будущего «пахаря» и подготовки необходимых материалов, инструментов, оборудования. Если есть навыки, можно самому разработать схему демонстрации механизмов и узлов трактора, если нет – найти подходящий вариант в Интернете или же воспользоваться представленным здесь примером.

Что касается деталей и комплектующих, участвующих в модернизации мотоблока, можно применить покупной заводской комплект для переделки его в минитрактор. Но такой вариант не подойдёт для тех, кто хочет сделать, к примеру, полноприводный (4×4) трактор и при этом существенно сэкономить. Поэтому придется искать модернизированные детали.

Итак, для создания самодельного трактора понадобятся:

• Набор инструментов;
• Сварочное оборудование;
• Дрель с комплектом свёрл;
• Металлические трубы, швеллеры;
• Крепежи, метизы (болты, гайки);
• Болгарка, диски для работы с металлом.

Так же для того, чтобы сделать собственноручно трактор, потребуются два подходящих колеса, навеска, водительское кресло, рулевой механизм, педали и, конечно же, мотоблок, обладающий достаточным весом и мощностью. Лучше остановить свой выбор на агрегате тяжёлого класса с дизельным двигателем (хорошо подходят модели Зубр, Нева, Агро, Скаут). Это даст возможность получить в результате переделки хоть и самодельный, но производительный минитрактор, способный эффективно выполнять различные агротехнические операции. Наверняка захочется, чтобы он осуществлял не только сельскохозяйственные функции, но и мог тянуть прицеп.

Вес выбираемого агрегата должен соответствовать состоянию грунта, на котором планируется задействовать самоделку. Если он уплотнённый, пересохший, то будущий минитрактор вряд ли справиться с поставленными перед ним задачами. Поэтому чем твёрже почва, тем тяжелее понадобится культиватор. А мощность его двигателя следует соотнести с площадью земельного участка, на котором будут проводиться сельскохозяйственные работы с помощью мототрактора. Так, чем обширнее делянка, тем выше должен быть этот параметр.

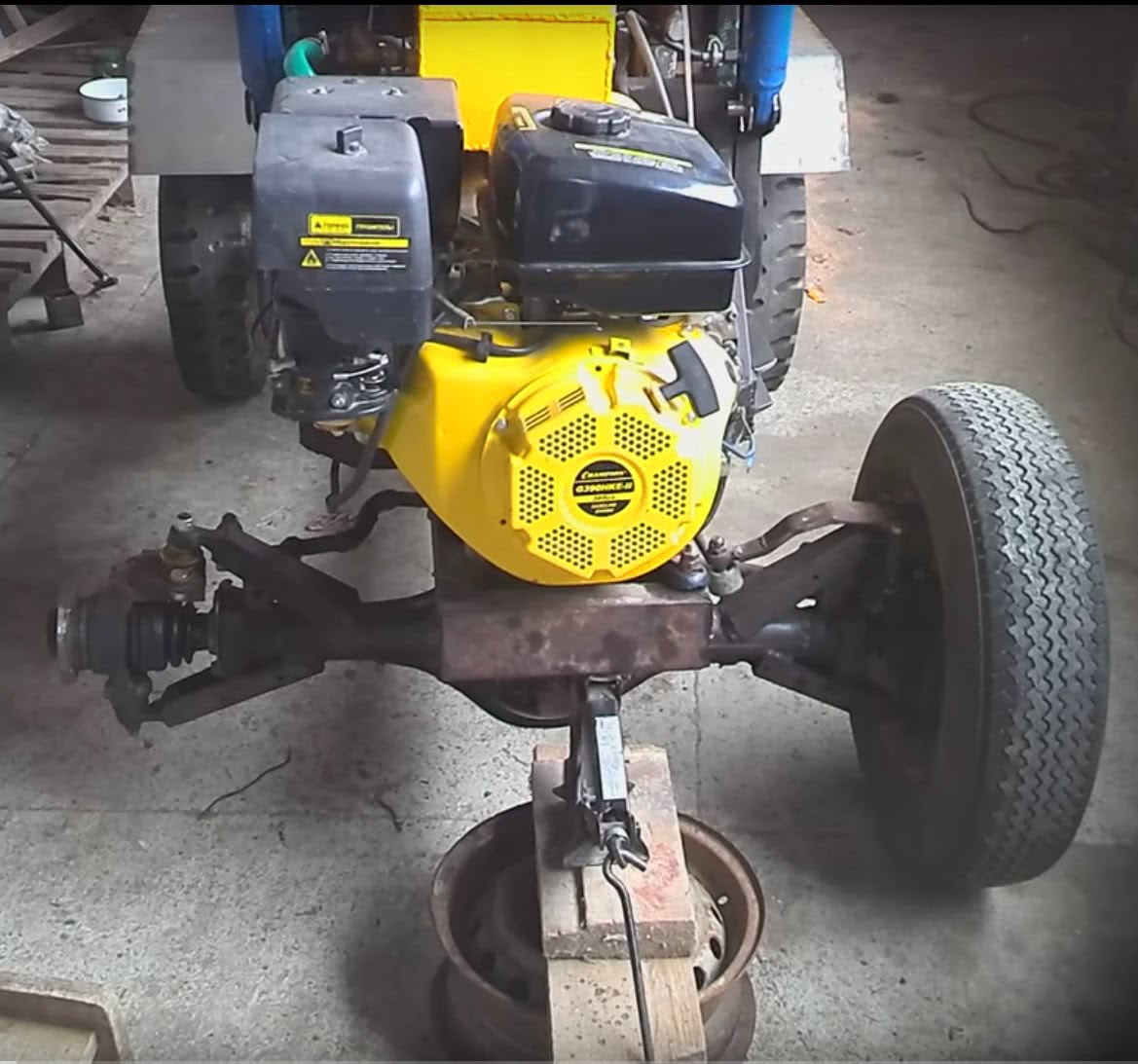

Установка ходовой части

По окончанию монтажа приспособления для навески устанавливают на обе оси (переднюю, заднюю), а уже на них – колёса. На заднюю ось обычно крепят те, что шли в комплектации с мотоблоком (Скаут, Зубр, Нева), а на переднюю насаживают колёса от легкового авто или какой-нибудь сельхозтехники

Важно, чтобы они были с глубоким протектором – это сделает самодельный минитрактор техникой высокой проходимости и с улучшенным сцеплением колёс с грунтом. Тогда и управление будет значительно проще

Для оборудования самодельного трактора полноценной передней ходовой частью покупают ступицы в сборке с тормозной системой и желательно в комплекте с рулевыми тягами, рулевым колесом, редуктором и рулевой колонкой. Их так же можно переделать, сняв с подержаной легковой техники.

Крепление передних колёс к минитрактору осуществляют таким образом:

• Подбирают металлическую профильную трубу, соответствующую толщине передней оси самодельного трактора;
• К торцам профиля прикрепляют колёсные ступицы;
• Конструкцию со ступицами закрепляют на передней раме прямо по центру;
• Монтируют рулевые тяги, после чего выравнивают их с рулевым редуктором;
• Осуществляют фиксацию редуктора на раме;
• Ставят рулевую штангу, рулевое колесо;
• Регулируют рулевую колонку, руль.

Иногда переднюю подвеску трактора дополняют пружинными амортизаторами для обеспечения более комфортных условий работы. После того, как по чертежу собрали рулевую колонку, нужно сделать монтаж задних колёс.

https://youtube.com/watch?v=IGI5uJKSmAc

Заднюю ось культиватора устанавливают на подшипники, плотно запрессованные в сферические втулки. На неё монтируют шкив, который будет передавать крутящий момент от двигателя к вращающимся узлам. Можно задние колёса переломки оставлять без дифференциала – это упростит конструкцию и сведёт к минимуму пробуксовку будущего мини трактора при эксплуатации на сыпучих грунтах.

Оптимальный диаметр колёс трактора — 30-36 см (как у модели Скаут Т-15). Если самодельный дизельный агрегат поставить на колёса меньшего размера, он попросту будет крениться вперёд. Монтаж больших колёс сделает машину неуправляемой и ухудшит её манёвренность, особенно при работе с прицепом. По окончанию установки колёс и рулевой колонки начинают компоновку основного узла агротехники — двигателя.

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

• аппарат для сварки;
• отвертки и гаечные ключи;
• электрическая дрель и комплект различных сверл;
• болгарка и набор дисков по работе с металлом;
• комплект гаек и болтов.

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа.

Переделка мотоблока в минитрактор выполняется в следующем порядке:

1. Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
2. Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
3. На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
4. На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.

https://youtube.com/watch?v=aeAC0Jai0Yo

Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.

Выбор мотоблока

Из важных параметров для этих устройств стоит перечислить:

• Стоимость, производитель.
• Размер плуга.
• Разновидность применяемого двигателя.
• Вес.
• Уровень мощности.

Подробное рассмотрение актуально для каждой характеристики.

Мощность. Обычно она зависит от площади, которая требует обработки на том или ином участке. Чем больше участок – тем более мощный мотоблок надо брать.

Вес определяется видом обрабатываемой почвы. Для твердых сортов почвы не стоит выбирать слишком легкие приспособления. В противном случае минитрактора просто не справятся со своим назначением.

По сравнению с бензиновыми, дизельные двигатели работают гораздо тише. У них низкая компрессия, позволяющая запускаться даже в сильные морозы без дополнительных проблем. Но дизель выигрывает по экономичности своего применения. У него есть стабильные обороты, и увеличенная тяга. С тяжелыми грунтами и большими площадями лучше справится именно двигатель на дизеле.

Готовность к нагрузкам физического плана, величина глубины и терпение – факторы, которые надо учитывать при определении подходящих габаритов для будущего приобретения. Оптимальным выбором считаются разборные модели, которые регулируются по ширине, тогда плуг легко будет настроить в зависимости от своих потребностей в тот или иной конкретный момент.

Присутствует тесная взаимосвязь между такими факторами, как стоимость и производитель. Если есть возможность, то лучше выбирать изделия от фирм, которые уже давно находятся на рынке. Но можно обойтись и более дешевыми аналогами, если финансовые возможности ограничены. Российские изделия так же станут оптимальным вариантом для большинства.

Китайские мотоблоки

В основном это – копии российских моделей. Стоимость у них ниже, но она достигается не только за счет дешевой рабочей силы, но и экономии на материалах для производства, технологическом оборудовании. Это негативно сказывается на качестве готовых изделий.

При этом функционал не отличается от российских аналогов. У покупателей тоже давно сложилось мнение о том, что товары из Китая – одноразовые. Производство мотоблоков не стало исключением. В последнее время и в этом направлении появляются изделия приемлемого качества, но даже до аналогов из России им еще далеко. Китайская техника предназначена, главным образом, для тех, кто имеет навык слесарных работ и запас инструментов чуть ли не профессионального уровня.

Российские изделия

Оптимальное решение с приемлемой ценой. Популярность среди покупателей приобрели варианты с клиноременной передачей, либо передачей крутящего момента на косилку, снегоуборщик или щетку. В любом случае процесс не обходится без участия специального ремня.

Особенность наших разработок – простое устройство системы сцепления. Эксплуатация и ремонт облегчаются благодаря этому. Из процедур по обслуживанию остается только замена ремня. Еще советские инженеры спроектировали редуктор, который признан одним из самых удачных на рынке. Используются профессиональные двигатели импортного производства. Агрегаты получаются функциональными, надежными. Импортным они немного уступают, но по стоимости находятся далеко впереди.
