Рольставни своими руками по фото и видео

Содержание

Способы установки


Способов установки рольставни несколько

Последний является более простым и распространенным методом монтажа. Это обусловлено тем, что под короб не нужно дополнительно оборудовать нишу. Система устанавливается над оконным или дверным проемом, направляющие — по бокам. Такой способ имеет ряд особенностей:

  1. Используется для обустройства зданий, в которых установлены окна. Ролеты можно эксплуатировать как в ручном режиме, так и с помощью автоматики.
  2. Изделия не загораживают проем ввиду расположения над ним. Короб конструкции выступает по отношению к плоскости фасада.
  3. Система накладных роллетов по стоимости существенно отличается от встроенных, их цена на 2-3 тыс. р. выше.

Особенность встроенного монтажа состоит в том, что крепление короба и направляющих осуществляется на внутренних откосах окна или двери. Этот метод обладает своими преимуществами:

  1. Высокая устойчивость к взломам.
  2. Зачастую применяется на больших окнах ввиду уменьшения светового проема после монтажных работ.
  3. При движении вал выходит на стекло, поэтому при таком способе рекомендуется оборудовать системы электроприводом.

Рольставни на окна: фото идей

Установка и эксплуатация наружных рольставень не только может защитить дом, но и блокирует проникновение солнечного света и пыли с улицы. Конструкция удобна круглый год. В летнюю пору она является дополнительной преградой для солнца, позволяя помещению сохранять прохладу, а зимой ролл-полотно создает дополнительную прослойку из воздуха, препятствуя выходу теплого воздуха из комнаты. С их помощью вы можете регулировать температуру в доме постоянно.

Именно поэтому практичные роллеты успешно используются на фасадах многих домов. Строение рольставен на окна не отличается особой сложностью, устроены они очень просто и понятно любому человеку.

Рольставни состоят из таких элементов:

  • Защитный короб;
  • Полотно;
  • Направляющие;
  • Привод;
  • Октогональный вал.

Защитный короб защищает полотна от внешних воздействий, полотно обеспечивает полную защиту, а с помощью привода рольставни можно легко открыть и закрыть.

Особенности функционирования ставней

Есть роллеты для мебели, которые могут работать в вертикальном положении и в горизонтальном. Если конструкцию не планируется фиксировать, необходимо использовать противовес при монтаже фасада. Его роль сводится к тому, что двери легко открываются и находятся в определённом положении, когда шторы не полностью открыты (т. е. не закрываются самопроизвольно). Для открывания роликов используются три типа механизмов:

  • с электроприводом;
  • с ленточным или шнуровым приводом;
  • с пружинно-инерционным механизмом.

Механизм пружинной инерции позволяет легко поднимать и опускать устройство. Оно быстро перемещается по шинам, не создавая шума. Чаще всего мебельные ролики имеют небольшой вес и размеры, и поэтому их можно контролировать с помощью ручного привода.

Механизм шнура не менее удобен, но его цена несколько завышена. Очень удобны жалюзи с электроприводом. На мебели часто есть замок, который установлен на роллете. Для безопасности его делают полностью блокируемым.

Технология монтажа рольставней своими руками

После подбора крепежа и подготовки проёма настало время монтажа рольставней.

Разметка и крепление отверстий

Прибегая к помощи рулетки, отмечаются маркером места сверления на направляющих шинах. Затем следует просверлить размеченные места:

  • положите направляющие шины на ровную плоскость;
  • отступите от верха и низа шины на 100-150 мм;
  • отметьте маркером места для сверления по всей длине шины с интервалом 450 мм;
  • отверстия в накладном монтаже располагаются ближе к краям;
  • в местах нанесения меток просверлите отверстия диаметром 8 мм. Для наружного расположения короба просверлите направляющие шины с обеих сторон. Во встроенном монтаже нужно просверлить боковую стенку шины;
  • возьмите сверло диаметром 11.8 мм. Просверлите верхнее отверстие для последующего размещения заглушки.

Для установки в санузлах можно применять декоративные виды рольставней с различными узорами

Декоративные рольставни помогут создать интересный и оригинальный дизайн в ваших санузлах

Подготовьте короб для последующего монтажа

  • закройте короб крышкой. Просверлите по бокам крышки отверстия насквозь диаметром 4.2 мм, для последующего закрепления заклепок;
  • размещение отверстий на коробе зависит от способа установки. При накладном способе нужно просверлить отверстия на задней стороне короба. При встроенном монтаже необходимо проделать отверстия в верхней части короба, при смешанном монтаже — по боковым сторонам;
  • сверлим отверстия в соответствии с выбранным типом монтажа. Размер отверстия составляет 8 мм;
  • одно отверстие необходимо для привода.

Выполняем сборку шин с коробом

Выполняем разметку необходимую для крепления:

  • прикладываем конструкцию к проёму;
  • накладной монтаж подразумевает размещение конструкции над проёмом;
  • при встроенной установке элементы конструкции размещаются на откосах: верхнем и боковым;
  • возьмите строительный уровень и проверьте горизонтальность короба. Проверьте уровень вертикальности краевых шин, используя отвес;
  • измерьте диагональные размеры конструкции (не короба) и посчитайте их разность. Разность размеров не должна быть больше 0.2 см;
  • разметьте маркером места отверстий на откосах или стене, учитывая их расположение на коробе.

 Сверлим отверстия на стене или откосах:

  • опустите конструкцию на землю;
  • просверлите отверстия в шинах, используя разметку;
  • установите туда пластмассовые дюбеля;
  • для провода просверлите дырку диаметром 1.2-2 см. Точный размер можно узнать из документации;
  • установите в это место защитную пружину;
  • при наличии внешних замков просверлите отверстия снизу для последующего закрепления.

Крепим каркас рольставней

  • снимите плёнку с задней стороны конструкции;
  • расположите конструкцию так, чтобы отверстия на стене и каркасе совпадали;
  • измерьте симметричность шин и короба, путём измерения диагоналей;
  • используя шуруповёрт, закрутите саморезы в отверстиях.

Закрепляем управляющие элементы

  • наружный монтаж предполагает закрепление элементов управления на внутренней стороне проёма;
  • отметьте маркером места присоединения элементов управления;
  • просверлите дыры в местах разметки;
  • присоедините направляющие с лентоукладчиком.

 Устанавливаем полотно рольставней:

  • установите кольца на валу с расстоянием между ними 500 мм;
  • вставьте ригели по бокам концевого профиля;
  • оберните вал мягким материалом, чтобы полотно не получило механических повреждений. Вставьте полотно через вал в направляющие;
  • установите тягловые пружины в верхней части полотна и соедините их с перфорационными отверстиями вала.

Настройка пружинного механизма рольставней: видео инструкция

https://youtube.com/watch?v=INZPTs6pAGU

На последнем этапе установки, закрываем смонтированный короб

  • закройте короб крышкой;
  • закрепите крышку, используя клепальный пистолет;
  • снимите пленку с передней стороны конструкции и удалите грязь;
  • установите элементы, ограничивающие высоту подъёма полотна. Для этого нужно просверлить отверстия в нижней части полотна;
  • смажьте заглушки силиконом и установите там, где это необходимо.

Установка рольставней своими руками видео: пошаговая инструкция для монтажа пенозаполненных роллет на дверь:

https://youtube.com/watch?v=kaTmujhXCL4

Замер, монтаж и настройка

В заключение стоит упомянуть о, пожалуй, наиболее важном преимуществе роллетных систем «АЛЮТЕХ». В отличие от множества зарубежных продуктов, «АЛЮТЕХ» поставляет свои решения в сборе и готовыми к монтажу, которые могут быть выполнены силами 2–3 человек, не имеющих специальной квалификации

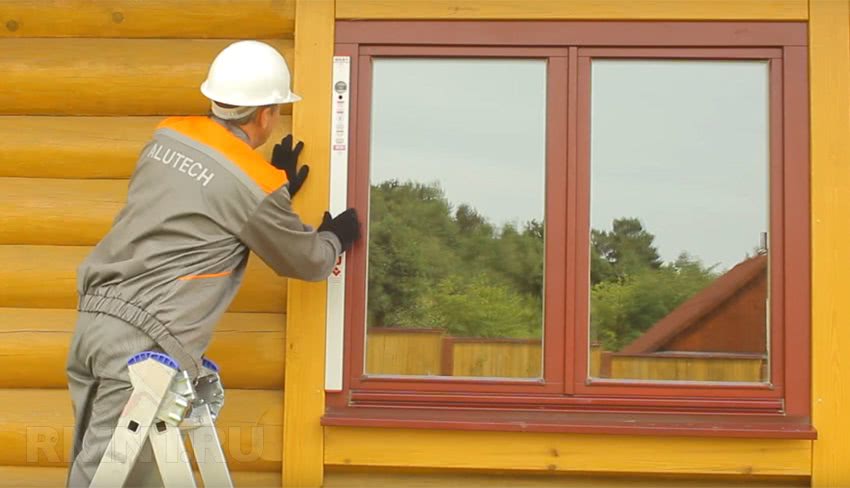

Монтажная инструкция ALUTECH описана во множестве видеообзоров и состоит из нескольких простых и понятных каждому этапов.

Начнём с того, что по способу установки роллетные системы могут быть врезными и накладными. В обоих случаях используется одинаковая комплектация рольставен, но врезка возможна только до проведения наружной отделки. Иначе в проекте строительства или ремонта фасада должны быть предусмотрены соответствующие технологические полости и штробы для направляющих. По сути процесс скрытой установки не отличается от накладной за исключением того факта, что после врезки поверх короба и направляющих наносится декоративная отделка фасада.

Размер роллетной системы в сборе не может быть меньше чем проём, ширина направляющих с обеих сторон и короба в верхней части. Отклонение поверхностей от вертикали и горизонтали допускается не более 1,5 мм/м и не более 5 мм в целом. Также нормируется разница в диагоналях проёма, она не должна превышать 5 мм. Крайне нежелательны локальные искривления плоскости, бугры и наплывы штукатурки. При наличии их срезают или обрамляют проём доборными рейками переменной толщины, нивелирующими искривления плоскости фасада.

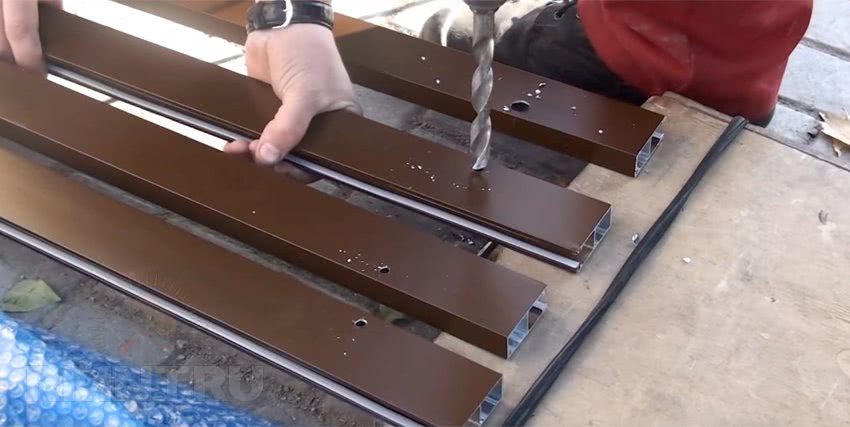

Начинается монтаж с подготовки элементов. Направляющие шины сверлят в 10–20 см от краёв, затем располагают нужное количество отверстий для крепления по всей длине с равными отступами не более 40 см. Для плотного прилегания с изнаночной стороны шин отверстия зенкуют, с передней — расширяют до установочного диаметра заглушек для свободного входа шляпки крепёжного элемента. Также сверлится короб с накладной крышкой под диаметр используемых заклёпок. Сверлить нужно в тех местах, где расположены усиленные язычки боковых крышек.

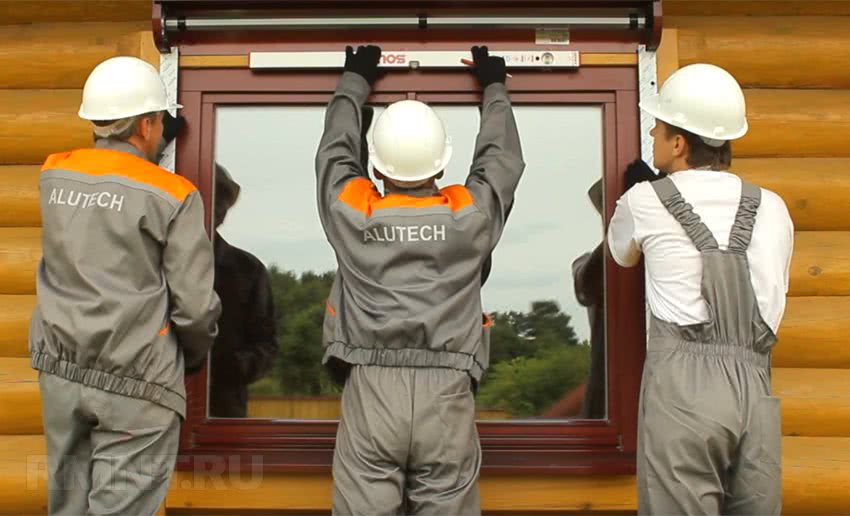

После подготовки короб с валом в сборе вставляется пластинами в полости направляющих, затем весь каркас примеряется к проёму и сдвигается с равномерными отступами по сторонам. Предварительное крепление начинают с верха одной направляющей, затем регулируют короб в горизонте и крепят верх второй шины. После этого направляющие выравниваются по вертикали и крепятся в остальных точках.

И вал, и полотно от «АЛЮТЕХ» имеют фабричную сборку, остаётся только правильно навесить рольставни. Перед этим на вал одевают и равномерно распределяют по длине дистанционные кольца, затем оборачивают его остатками упаковочного материала, исключающими случайное царапанье поверхности. Полотно перебрасывается через вал с соблюдением направления сворачивания и сразу заводится в пазы направляющих. Когда полотно переброшено до половины, на замок верхней планки надевают тяговые пружины, за счёт которых верхняя ламель крепится в отверстиях на одной из граней вала. Перед фиксацией вал нужно провернуть против сворачивания на некоторое количество оборотов, ориентировочно по одному на каждые 20–25 см длины полотна, задавая нужную степень натяжения пружинному механизму. После закрепления полотно можно легко отстегнуть от вала, чтобы усилить или снизить натяжение пружин.

После этого остаётся только завершить монтаж. Проводится установка заглушек на шины, крепится на заклёпках крышка короба, прикручиваются ручки-ограничители. После окончательной сборки роллеты нужно по нескольку раз поднять и опустить, фиксируя в разных положениях, проверить наличие трений в направляющих, посторонних шумов и заеданий в приводном механизме.

рмнт.ру

Установка крышки

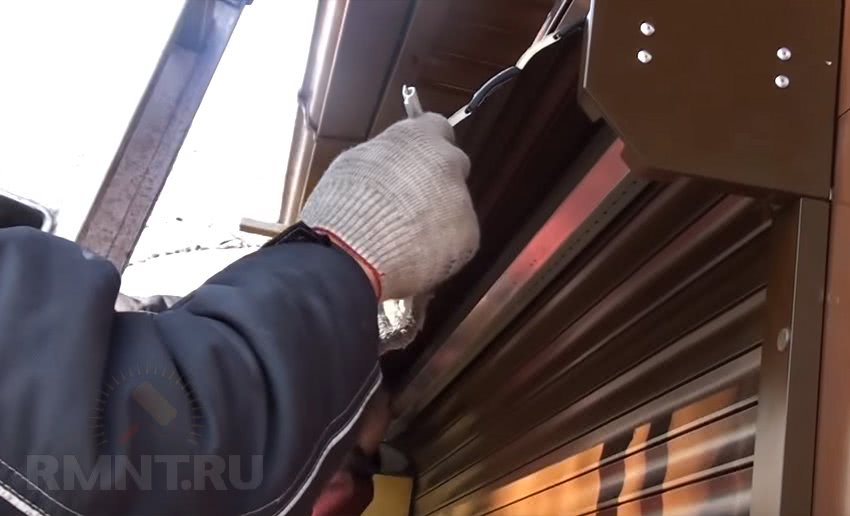

На заключительном этапе монтажа остается закрепить крышку блока рольставней. В данном случае не требуется применение крупного метиза. В комплектах для этой цели предусматриваются заклепки, которые устанавливаются монтажным пистолетом. Перед операцией крышка избавляется от тех же защитных элементов с лентой, а на концевом профиле фиксируются ограничители. Затем выполняется финальная установка рольставней. Своими руками ее желательно выполнять так, чтобы параллельно с работой пистолета обеспечивалась надежная фиксация крышки. Точки фиксации с заклепками также рекомендуется обработать силиконом или другим средством заделки, которое изолирует металлические поверхности крепежей с заглушками.

Инструмент для установки рольставней

Для проведения такой работы, как крепление рольставни в проем, не нужен какой-либо специфический инструмент. Этот перечень, наверняка, есть в каждом доме.

Итак, для установки рольставней понадобится:

  • Перфоратор или ударная дрель. Если стены кирпичные, можно воспользоваться и простой дрелью, так как кирпич отлично сверлится и без удара. Сверла должны быть для сверловки бетона.
  • Шуруповерт и набор бит для него.
  • Ножницы по металлу, пассатижи, кусачки.
  • Набор отверток и гаечных ключей.
  • Молоток.
  • Рулетка, маркер, уровень.
  • Мультиметр или индикаторный прибор. Он необходим в случае подключения рольставней с автоматическим приводом.

Этапы сборки

Для начала необходимо замерить окно, чтобы правильно пошить полотно для шторы. Требуется определить высоту и ширину рамы, не забыть о припусках около 2 см.

Материал лучше выбирать плотный — хлопок или лен . Перед началом работы его необходимо постирать, накрахмалить и отутюжить. Все должно происходить на ровной поверхности. После этого материал станет плотнее и ровнее, меньше будет собираться в складки. Размер материи должен быть на 2-3 мм уже, чем ширина вала с каждой стороны. В нижний край полотна вшивают планку. Она должна быть ровной и по ширине шторы: так натяжка будет лучше.

Теперь берут вал. Он может быть пластиковым, деревянным, металлическим, алюминиевым. Разрешается использовать сантехническую трубу, оставшуюся после ремонта, или можно приобрести новую, не очень большого диаметра. Также подойдет трубчатый карниз. Главное, чтобы он был круглым, не имел слишком толстые стенки. На вал по всей длине приклеивают двусторонний скотч и фиксируют ткань. Вместо скотча подойдет специальный клей.

Теперь вставляем механизмы в вал. Они должны соответствовать отверстию. Их необходимо жестко зафиксировать. Если отверстие для элементов слишком широкое, то на него стоит намотать скотч или изолирующую ленту, которая увеличит внутренний объем кронштейна. Если вал меньше, то можно аккуратно сточить механизм до необходимого размера

Важно помнить о том, что уменьшать или увеличивать кронштейны можно только на 5 мм, не более. В этом случае механизм будет работать максимально эффективно

Штора готова, осталось ее правильно закрепить.

Немного о монтаже рольставней

Виды монтажа

Монтаж бывает нескольких видов:

  1. Наружный;
  2. Накладной;
  3. Комбинированный.

Наружный монтаж

Его делают чаще остальных.

Для его осуществления требуется довольно серьёзная подготовка откосов, это связано с оборудованием ниши под короб.

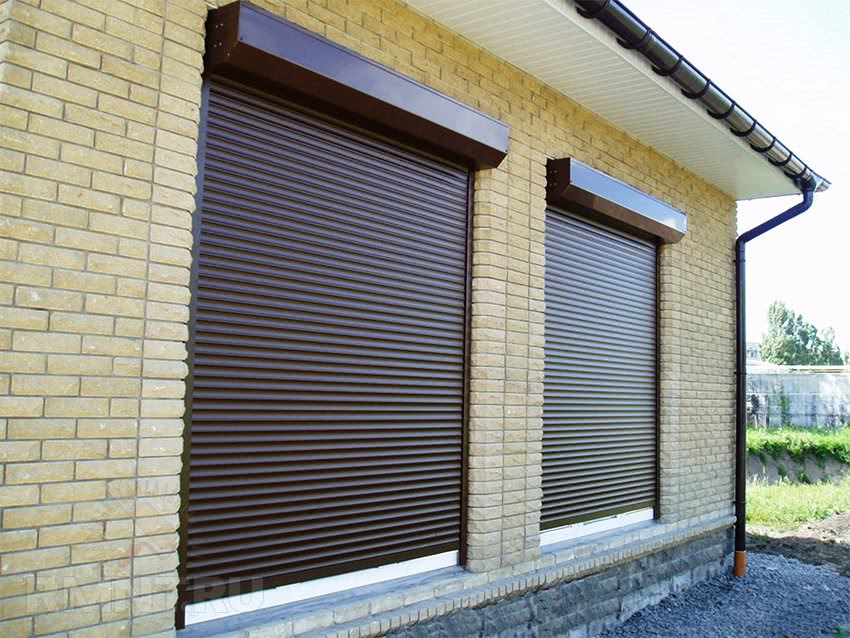

При наружном монтаже рольставен короб с полотном закрепляют над дверным или оконным проёмом, а направляющие располагают по двум сторонам от проёма.

Если рольставни закрытые, то они обычно закрывают весь проём и находятся почти наравне с поверхностью стен.

Накладной монтаж

При встроенном монтаже детали рольставен располагают в нише оконного или дверного проёмов. Двери и створки окон при встроенном монтаже должны отворяться в сторону, противоположную установке.

Комбинированный монтаж

При комбинированном монтаже необходима выемка в верхней части проёма окна или двери, ее оборудуют при реконструкции или при строительстве строения.

Комбинированный монтаж предполагает расположение рольставней внутри проёма и когда они открыты не преграждают открыванию окон или дверей в любую сторону.

Правила подготовки

До того, как вы будете устанавливать рольставни своими руками вам необходимо сделать следующее:

  1. Нужно померять и сравнить диагонали проёма, и эта разность должна быть не больше пяти миллиметров;
  2. Необходимо убедится в том, что на откосах нет никаких неровностей, осыпающейся штукатурки.

Если проём не подходит под вышеперечисленные требования, то его необходимо покрыть штукатуркой или отделать любым подходящим способом.

Инструменты для установки рольставен

Для работы вам потребуется следующие инструменты:

  1. Перфоратор, дрель, сверла по металлу или бетону;
  2. Шуруповёрт и биты;
  3. Клепальный пистолет;
  4. Ножницы по металлу;
  5. Пассатижи и кусачки;
  6. Отвёртки и набор гаечных ключей;
  7. Молоток;
  8. Маркер;
  9. Уровень и рулетка.

Если вы планируете устанавливать рольставни на высоте больше полутора метров, то воспользуйтесь стремянкой.

Чтобы подключить привод вам нужно будет воспользоваться отверткой и мультиметром.

Чтобы загерметизировать стыки между направляющими и стенами, необходимо использовать подходящий вам герметик и пистолет для монтажа.

Подготовка к работе

Проверка проёма

Качество установки рольставней во многом зависит от качества оконного или дверного проёма, на который будет осуществляться монтаж.

Поверхности всех плоскостей и откосов проёма должны быть ровными и гладкими, без наплывов штукатурки и прочих дефектов. Отклонение уровней не должны превышать 2-3 миллиметров, а расхождение диагоналей проёма – 5 миллиметров.


Отклонение уровней не должно превышать 2-3 мм, а разность диагоналей 5 мм

Сверка комплектации

Перед тем как приступать к сборке и монтажу необходимо убедиться в полноте комплекта рольставней. Как правило, стандартный комплект включает в себя следующие элементы:

  • Короб защитный (в сборе с валом и крышками) 1 штука;
  • Роллетное полотно 1 штука;
  • Боковые направляющие 2 штуки;
  • Нижнее обрамление проёма 1 штука;
  • Набор крепежа и фурнитуры.

Поскольку комплект рольставней не включает крепёж, с помощью которого роллеты будут крепиться непосредственно к проёму, перед началом монтажа необходимо позаботиться об их наличии.

Выбор крепежа

Выбор крепежа зависит от материала проёма, на котором будут устанавливаться рольставни.

Для простенков без внутренних полостей, сделанных из монолитного бетона, кирпича или природного камня, в качестве крепежа подойдут самораспорные анкерные болты или дюбель-гвозди с пластмассовым основанием.

Учтите, что глубина проникновения дюбелей в стену должна быть не менее трёх сантиметров!

Для стен с пустотами допускается использование только анкерных болтов, причём их длина должна обеспечивать проникновение в простенок не менее чем на 6 сантиметров.

Если вы крепите роллеты на деревянную стену, то в качестве крепежа вам подойдут шурупы, а если на металлическую – то специальные саморезы.

Назначение рольставней

Роллетные системы — более современный вариант обычных ставней. Они представлены в виде металлического полотна, которое движется по направляющим при осуществлении процедуры открывания/закрывания. При полном открытии приспособления сворачиваются в короб, который устанавливается над окном. Изделие выполняет ряд функций:

Защищает от проникновения посторонних. Усовершенствованные модели — монолитные, помогают надежно охранять имущество. Чтобы взломать конструкцию, потребуется применение режущих инструментов, работа с которыми создаст шум. Для увеличения уровня безопасности многие оборудуют системы сигнализацией.
Снижает уровень шума в помещении

Это свойство особенно важно, если дома расположены рядом с проезжей частью. После установки рольставни звукоизоляция повышается на 12-15%.
Регулирует освещенность

С помощью приспособлений можно настраивать оптимальный свет. Есть модели, в которых световые потоки регулируются с помощью специальных ламелей.
Создает дополнительную термоизоляцию. Установка рольставней с ламелями, которые заполнены утеплителем, снижает потери тепла в зимний период на 20%.
Декорирует фасад. Полотна выпускаются в разнообразных цветах. Производители могут сделать на заказ ролеты с любыми рисунками, которые органично впишутся в экстерьер помещения.

В этом видео вы узнаете, как установить роллет:

https://youtube.com/watch?v=PFX2DIQmJAQ

https://youtube.com/watch?v=VbPjCLKhuWI

Настройка электропривода

Как настроить автоматические цепи рольставен, концевые выключатели и блок управления, инструкция по монтажу описывает недостаточно подробно.

Если у установщика отсутствуют навыки работы по наладке электрооборудования, лучше обратиться к специалистам.

Электропривод рольставней можно заменить и настроить. Для этого нужно придерживаться следующей последовательности:

  • с защитного короба снять крышку;
  • крепящий полотно к валу механизм отключить;
  • вал снять;
  • заменить поврежденные детали.

Двигатель внутрь вала можно поставить другого типа. Но в этом случае придется адаптировать посадочное место.

Как провести регулировку концевых выключателей

Нижние и верхние концевые выключатели нуждаются в регулировке их положения после подключения к электрической сети электропривода.

Для этого необходимо:

  1. С клавиш концевых выключателей снять колпачок (для электромоторов SОMFY).
  2. Нажать и зафиксировать обе клавиши — завести в паз.
  3. Для первого направления вращения выставить полотно в конечное положение. Клавишу «концевика» повторным нажатием отжать.
  4. Выставить полотно во второе положение и повторить манипуляции с другим концевым выключателем.
  5. Правильность установки нужно проверить. Для этого приводу дают повращаться свободно в обе стороны до момента срабатывания «концевиков». Автоматическое отключение привода происходит вследствие срабатывания тепловой защиты при непрерывном вращении более 4 минут. Чтобы запустить электромотор повторно, нужно подождать около 20-30 минут. Пауза нужна для полного охлаждения элементов привода.
  6. Конечное положение рольставней можно изменить. Для этого нужно нажать установочные клавиши в нужном направлении вращения и поменять положение полотна на требуемое. По окончании регулировки следует повторным нажатием отжать клавиши.
  7. Произвести повторную проверку электропривода и концевых выключателей ставен.

После того, как оба положения зафиксированы, нужно надеть защитные колпачки.

Особенности самостоятельной установки

Самостоятельный монтаж рольставней, инструкция на который довольно простая, не займет много времени, если четко соблюдать рекомендации. Для начала необходимо подготовить проем. Измерьте диагонали: нужно убедиться, что разница между ними не превышает 5 см. Если неровности есть, их потребуется устранить, иначе ставни не будут правильно открываться. Откосы должны быть вертикальными, отклонения допустимы не больше 1,5 см на метр.

Если установить рольставни на кривую поверхность, они будут заедать при открывании. Неровности устраняют при помощи штукатурки, специальных накладок. После этого можно готовить место для боковых направляющих. Нанесите разметку для отверстий, шаг между которыми должен составлять примерно 40 см. Первое крепление должно отступать от обреза направляющей шины на 10 см. затем нужно просверлить отверстие, диаметр которого – 8 мм. В верхней части оно должно быть размером 11,8 мм, туда вставляется декоративная заглушка.

Установка рольставней начинается с рассверливания конструкции под заклепки, отверстия, через которые будет фиксироваться короб, просверливаются заранее. Не стоит забывать про место для привода. После этого можно будет думать, как собрать рольставни, начиная последовательную установку всех элементов.

Когда будет готова поверхность, можно начинать монтировать короб. Он крепится к стенкам при помощи дюбеля. Необходимо избегать перекосов: если элемент будет стоять косо, возникнет проблема с открыванием ставень. После того как короб займет свое место, можно переходить к установке элементов управления системой. Монтаж рольставней в данном случае зависит от приобретенной модели, поэтому нужно воспользоваться инструкцией, которая прилагалась к прибору.

Последним устанавливается полотно. Для фиксации пластин используются специальные автоматические замки. Суппорты для фиксации полотна должны быть установлены в крайнем положении. Проверьте, как работает механизм. Ставни должны откатываться легко, не цепляясь за другие элементы конструкции

Обратите внимание на звуки, скрипы и трение должны отсутствовать. Проблемы обычно возникают, если какой-то элемент установлен неровно

Устранить этот недостаток несложно.

https://youtube.com/watch?v=TTvnMHau2y0

https://youtube.com/watch?v=ZJXU2T-AYaw

Достоинства и недостатки

Популярность рольставней объясняется их многофункциональностью. Конструкция имеет такие преимущества:

  • защита от взлома, проникновения грабителей;
  • устойчивость материала роллет к перепадам температур, механическим повреждениям, коррозии;
  • презентабельный вид;
  • компактность — полотно сворачивается и не требует дополнительного пространства для открывания;
  • подъем или спуск ламелей – дело нескольких секунд, особенно в автоматизированном режиме;
  • в дождь или снегопад нет необходимости выходить из машины, чтобы открыть или закрыть ворота;
  • сохранение микроклимата в помещении;
  • защита от уличной пыли, шума;
  • возможность самостоятельной установки;
  • простота ухода.

Есть у конструкции и минусы:

  • дороговизна;
  • промерзание ламелей в зимние морозы.

Уменьшить стоимость ворот можно, установив их самостоятельно. Возможное обледенение проемов в холодное время легко устраняется с помощью лопаты или антифриза.

Похожие записи:

Удаляем старый силиконовый герметик в ванной комнате Самодельный паяльник: как сделать прибор своими руками Инжекционная горелка и принцип ее работы Как сделать клетку для перепелов своими руками Поделки из гипса для сада и дома своими руками Осциллограф на ардуино для компьютера
