Направляющая шина для циркулярной пилы своими руками

Определение параметров сделанной своими руками циркулярки в домашних условиях

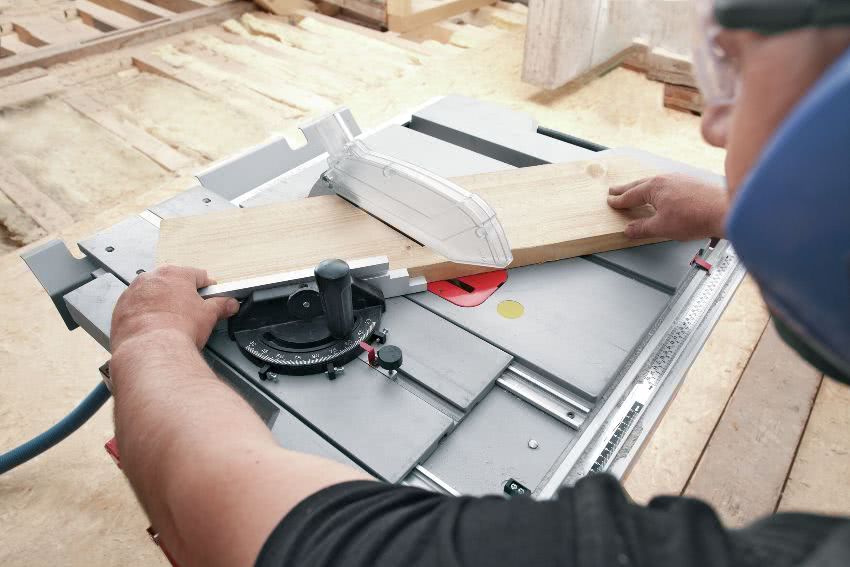

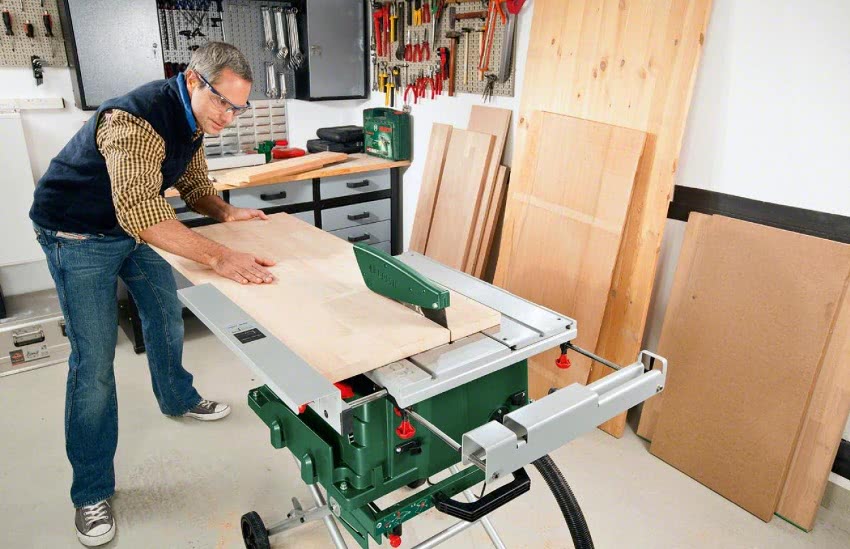

Первостепенная задача – выбрать мощность будущей стационарной циркулярки. Обычно для домашнего пользования рекомендуют устройства мощностью до 850 Вт. Если предполагается не выполнение ремонтных работ, а постройка, например, бани или дачи, вследствие чего понадобится распиливать много материала, то можно применить двигатель мощностью 1250 Вт. Устройство с более высоким показателем не рекомендуется, поскольку такие мощные циркулярки требуют не только основательной подставки-стола, но и фиксирования последнего к полу путем крепления или бетонирования.

Важной характеристикой является глубина распиливания. В домашних устройствах она не должна превышать 8 см. На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит

На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит.

При изготовлении своими руками мини-циркулярки или же полномасштабной распиловочной конструкции обязательно следует учитывать частоту вращения. Если предполагается просто резать доски для изготовления определенных деревянных элементов, то можно ограничиться двигателем с невысокой или средней частотой. Если нужны идеально ровные и чистые спилы, то лучше использовать высокооборотный мотор. Оптимальным показателем для домашнего электроинструмента считается частота 4500 об/мин.

Двигатель в циркулярке в большинстве случаев используется из того, что имеется в запасе

Обязательно следует учесть высоту, на которой будет располагаться пусковая кнопка. Место ее размещения должно быть удобным для нажатия.

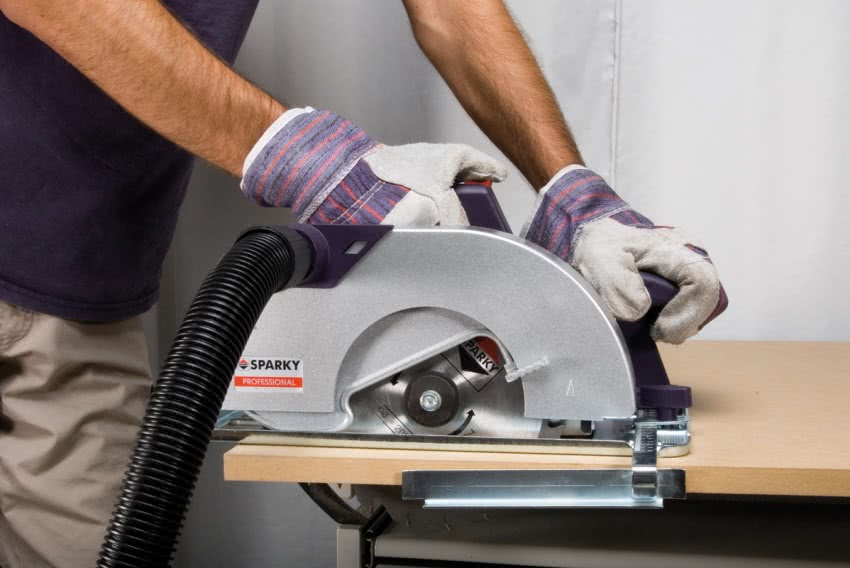

Ручная циркулярка как основа самодельной конструкции

Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.

Дисковая пила состоит из следующих частей:

• электродвигателя;
• одной или двух ручек;
• защитного кожуха;

Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле

• удерживающей платформы (для возможности выставления диска);
• расклинивающего ножа (предупреждает застревание пильного диска в древесине).

Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.

Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.

При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя

Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний

Легкие модели подойдут для эпизодических распиливаний

Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.

Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки

Назначение

Человек, имевший дело с дисковой пилой, знает, как сложно обеспечить ровный рез. Хоть и стараешься направить инструмент по разметке, он так и норовит вильнуть. Если это происходит, оказывается, что время потрачено впустую, а материал испорчен.

Некоторые выходят из положения путем крепления парой струбцин планки по линейке. Но с ручной циркулярной пилой данный метод неудобен, потому что струбцины задевают инструмент.

https://youtube.com/watch?v=5TzJvZ3bAKI

Другие доводы в пользу направляющей:

• С использованием правила все время требуется подправлять его. Инструмент устанавливается с маленьким отступом от линии распила, и тогда диск идет точно по линии. Этот метод подходит в случае единичных работ. При необходимости совершения множества точных распилов занимает много времени.
• Фирменная шина сконструирована таким образом, что край ее четко совпадает с линией распила. Остается лишь совместить две полосы и приступить к работе.
• Качественные шины проклеены дополнительно мягкой лентой, которая предупреждает скол материала, МДФ или ламината, например.
• Неудобно одновременно пилить и следить за положением правила. Передавливание или недостаточное нажатие испортит материал. Циркулярная пила с направляющей шиной требует лишь продвижения пилы вперед.

https://youtube.com/watch?v=6x3ysbytqsg

https://youtube.com/watch?v=MuLsfk4vSok

https://youtube.com/watch?v=pqTFtCtjdrQ

Виды шин

Они делятся на две большие категории:

• двухсторонние и односторонние;
• симметричные, не симметричные шины.

Основными признаками классификации считаются:

• конструктивные особенности пилы;
• геометрические размеры;
• применяемому материалу;
• наличием сменных и сложных шин.

Разнообразие направляющих

По первому признаку различают шины для электрического и бензинового инструмента. Размеры указывают на возможности обработки деревянных изделий (в зависимости от длины и сечения бруска). В качестве материала могут использоваться: дерево, древесные плиты, металлические направляющие. Наличие шин сложной формы позволяет обрабатывать деревянные заготовки сложной геометрической формы.

По характеру применения их разделяют на три основные категории:

• Универсальные шины. Конструкция позволяет применять их практически для большинства видов циркулярных пил.
• Специализированная направляющая шина. Это направляющие шины, которые разработаны для применения с аппаратом циркуляционная пила.
• Самодельные. Этот вид имеет большое многообразие и определяется фантазией и мастерством разработчика.

Универсальная направляющая шина

Самодельные направляющие

Самодельная направляющая, предназначенная для ручных циркулярок Итерскол, Макита или Bosch, может иметь различные конфигурации.

Готовые шины, выпускаемые производителями, делят на два типа:

• Специализированные. Они подходят только для определенных моделей конкретного производителя. Использовать их для оснащения других циркулярок невозможно;
• Универсальные. Подходят для различных циркулярных пил, вне зависимости от модели и производителя. Универсальные обычно дороже.

Именно высокая стоимость заставляет мастеров изготавливать направляющие своими руками.

Мы предлагаем вам рассмотреть два варианта изготовления направляющей шины:

• Из ламината;
• Из строительного правила.

https://youtube.com/watch?v=ub5lWjC-sU8

Шина из ламината

Важнейший плюс шины из ламината — это доступность материала и простота изготовления устройства.

1. Отрежьте два элемента ламината. Их длина должна составлять около 50 сантиметров. Старайтесь делать отрезки ровными.
2. Выполните фрезеровку по одной из кромок.
3. Вооружившись саморезами, закрепите эти отрезки на основании. Основу также изготовьте из ламината.
4. Ширину паза можно выверить листом бумаги формата А4. Вставьте бумагу в устройство и прокрутите.
5. На подошве циркулярной пилы соединение с шиной осуществляется через крепежи, предназначенные для бокового упора. Если есть возможность или желание, выполните дополнительное отверстие в корпусе циркулярки. Желательно делать его в том случае, если на вашу пилу гарантия уже не распространяется.
6. Прежде чем начать работу, самодельная шина максимально выдвигается вперед перед ручкой инструмента. Нос подошвы старайтесь располагать в нескольких сантиметрах, заступая на направляющую. Возьмите диск для резки, на месте отпилите у направляющих края. Так они будут идеально совпадать с разметкой на материале.

Данная направляющая для вашей пилы имеет один недостаток — она будет съедать глубину проникновения диска. Но на практике обычно глубина пропила страдает буквально на 1,5 сантиметра, что не является критичным показателем.

https://youtube.com/watch?v=Nt68vR_auBE

Из строительного правила

Если у вас дома завалялось старое строительное правило, из него получится отличная самодельная направляющая.

1. Вооружитесь правилом, которое имеет ручки и передвигается по желобу.
2. Снимите ручки. На их место следует установить струбцины, оснащенные пружинными ручками. Фиксация должна быть по возможности мягкой. Некоторые модели имеют съемную верхнюю часть. С ними работать проще всего. Снимите верхнюю часть, а струбцину зафиксируйте на правиле переходниками.
3. Для переходников используйте полипропилен. Купить их не удастся, потому придется делать своими руками. Изготавливаются переходники на фрезерном станке. У вас должны получиться элементы, напоминающие в разрезе букву Т. Вставьте их в пазы для ручек. Убедитесь, что элементы сели плотно на свои места.
4. В ножках переходников выполните дополнительные отверстия. Через них струбцины можно зафиксировать винтами.
5. Уложите направляющие на материал. Они располагаются пазом вниз. При этом струбцинами материал плотно снизу прижимается. Сверху не будут располагаться элементы, которые могут помешать нормальной работе пилы.

У подобных самодельных направляющих работа ограничивается только длиной используемого правила. Потому выбирайте максимально длинные исходные материалы, но не забывайте учитывать заготовки, с которыми вам предстоит работать. Длинное правило не всегда предпочтительнее более короткого.

Потратив достаточно денег на покупку хорошей пилы, направляющие вполне можно сделать самостоятельно. Мы показали вам примеры простейших конструкций, хотя есть ряд других вариантов их изготовления.

Направляющая шина из ламината

Применение этого материала определено его доступностью и простотой обработки. Последовательность изготовления шины для циркулярной пилы заключается в следующем:

1. Размечают ламинат на две полосы одинаковой длины (она будет направляющей, другая будет основой). Длина выбирается исходя, из поставленных задач. Затем аккуратно их вырезают.
2. Все кромки следует тщательно фрезеровать. Это позволит получить обработанные безопасные края инструмента.
3. Саморезами по дереву прикручивают направляющую к основе.

Направляющая шина из ламината

Для обеспечения удобства применения и соблюдения безопасности шину следует максимально выдвинуть вперед ручной циркулярной пилы. Используя диск, предназначенный для распиливания ламината, отпиливают края направляющих. Подобное действие необходимо для точного совмещения с нанесённой разметкой. Это несколько уменьшит глубину возможного пропила, но обеспечивает дополнительные удобства в работе.

Что учесть при выборе направляющей для циркулярной пилы

Применение направляющей шины для циркулярной пилы требует учитывать особенности:

• параметры обрабатываемых деревянных заготовок;
• технические возможности пилы;
• частоту применения этого дополнительного инструмента.

Выбирая конструкцию направляющей шины, следует оценить частоту применения этого агрегата, то есть, как часто вы собираетесь его использовать.

https://youtube.com/watch?v=MjBFxCJKHjc

Одной из важных особенностей при выборе направляющей является оценка технических характеристик используемой пилы

В этом случае следует особое внимание обратить на следующие параметры:

• допустимую длину реза;
• мощность используемого инструмента;
• ширину получаемого паза;
• особенности применяемых пил (диаметр диска, величина зубьев и так далее);
• разрешённое направление распила (продольное, поперечное, произвольное);
• возможность распила плотных изделий (крепкой древесины, ламината, клееного бруса);
• порядок применения имеющейся системы обеспечения безопасной работы для конкретного типа циркуляционной пилы.

https://youtube.com/watch?v=aDh5X9e3YRY

Изготовление направляющей шины для циркулярной пилы позволит дополнить набор добавочных приспособлений. Устройство позволит проводить качественную обработку деревянных изделий. В результате совместного применения циркуляционной пилы и направляющей шины получается ровная, высококачественная кромка, готовая для дальнейшей обработки.

Назначение

Человек, имевший дело с дисковой пилой, знает, как сложно обеспечить ровный рез. Хоть и стараешься направить инструмент по разметке, он так и норовит вильнуть. Если это происходит, оказывается, что время потрачено впустую, а материал испорчен.

Некоторые выходят из положения путем крепления парой струбцин планки по линейке. Но с ручной циркулярной пилой данный метод неудобен, потому что струбцины задевают инструмент.

Другие доводы в пользу направляющей:

• С использованием правила все время требуется подправлять его. Инструмент устанавливается с маленьким отступом от линии распила, и тогда диск идет точно по линии. Этот метод подходит в случае единичных работ. При необходимости совершения множества точных распилов занимает много времени.
• Фирменная шина сконструирована таким образом, что край ее четко совпадает с линией распила. Остается лишь совместить две полосы и приступить к работе.
• Качественные шины проклеены дополнительно мягкой лентой, которая предупреждает скол материала, МДФ или ламината, например.
• Неудобно одновременно пилить и следить за положением правила. Передавливание или недостаточное нажатие испортит материал. Циркулярная пила с направляющей шиной требует лишь продвижения пилы вперед.

Рельсовое стусло для ручной циркулярки

Это устройство позволяет проводить нарезание досок заданной длины, брусков, мелких заготовок в больших количествах достаточно быстро и с высоким качеством.

Для изготовления такой направляющей необходимо иметь:

• Металлические уголки одинаковой величины полки и длины.
• Основание из любого доступного материала: доски, фанеры, ДСП. Его толщина должна быть более 15 миллиметров.
• Набор крепежа (болты, гайки, саморезы по дереву).

Перед распилом заготовок производят разметку. Отмечают длину будущей шины и места крепления. Основными условиями при выборе размеров является:

• доска должна свободно перемещаться под направляющими;
• выбранный диск циркулярной пилы не должен находиться слишком высоко.

Рельсовое стусло для ручной циркулярки

Для крепления конструкции используют болтовые соединения. Следует тщательно выверить параллельность закреплённых уголков. Обеспечить свободное скольжение подошвы циркулярной пилы. Для этого приклеивают фторопластовые полосы. Они существенно уменьшают коэффициент трения и снижают нагрузку на циркулярную пилу.

В качестве другого варианта устанавливают небольшие колеса. В качестве готового изделия можно применить небольшого диаметра подшипники. Потребуется дополнительно время и инструменты. Созданная конструкция значительно упростит операцию распила и обеспечит надлежащую безопасность.

Направляющая шина из алюминиевого профиля

Готовый алюминиевый профиль один из идеальных материалов для реализации будущей конструкции направляющей шины. Применения металла вместо дерева позволит создать более долговечную конструкцию. Кроме этого металлическая конструкция надёжно предотвращает всю конструкцию от перекосов. Для сборки такой шины потребуется:

• готовый алюминиевый профиль (лучше, если он будет П – образной конфигурации);
• элементы крепления (болты, винты, шайбы);
• лист фанеры можно использовать оставшиеся куски от предыдущей работы (главное, чтобы они соответствовали конструкции будущей шины).

Направляющая шина из алюминиевого профиля

Из инструмента потребуются: электрическая дрель со сверлом по металлу, гаечный ключ, требуемого размера, мерительный инструмент. Последовательность изготовления такова:

1. При изготовлении используют два профиля разных размеров. Сначала к тонкой фанерной заготовке закрепляют профиль большего размера.
2. Листы фанеры жёстко крепятся по обе стороны алюминиевого профиля. Допускается применение древесностружечной плиты или ориентировано стружечной плиты. Эти заготовки крепят на саморезы по дереву.
3. Отмеряют лишние куски заготовок. Циркулярной пилой аккуратно их отрезают. Полученная конструкция и называется рельсой.

После проделанной работы приступают к подготовке циркулярной пилы. Проводят следующие подготовительные операции:

• профиль с меньшим сечением помещают в рельсе;
• по высоте он не должен превышать высоту основного профиля;
• подготовленный таким образом профиль крепят к подошве циркулярной пилы. Крепление должно быть строго параллельным диску пилы. Его производят с помощью специальных винтов барашков с резьбой М4;
• циркулярную пилу располагают на поверхности направляющей шины;
• для получения ровного среза край направляющей шины ориентируются вдоль предварительно сделанной разметки и фиксируется струбцинами.

Применение такой направляющей позволяет обеспечить плавное движение пилы. В итоге удаётся достичь точности пиления, простоты и лёгкости подачи циркулярной пилы.

Как сделать своими руками?

Фирменные шины от производителей сделаны таким образом, что их границы совпадают с линией, по которой происходит распил. Фирменные изделия проклеиваются специальной лентой, она предотвращает повреждение мягкого материала. Все эти мелочи удобны и необходимы. Такая шина обеспечивает производительность, точность и комфорт в работе.

Есть и свои недостатки в таких изделиях: не всегда брендовая шина может соответствовать производственным задачам.

Если инструментом приходится пользоваться от случая к случаю, то покупка дорогостоящей шины необязательна. Оптимальный вариант: сделать шину своими руками. По качеству и функционалу такие направляющие часто не уступает лучшим мировым аналогам.

Чтобы сделать самодельную шину, требуется взять за основу какой-то прочный материал, им может оказаться:

• уголок;
• труба торцовочная;
• металлическая направляющая;
• ламинат.

Материал не должен деформироваться под влиянием избыточной влаги или перепада температур.

Чертежи направляющих можно найти в интернете. Любой понравившийся образец несложно довести до ума, подогнав его под особенности данного оборудования

При этом важно соблюсти все размеры. В ручной дисковой пиле часто делают удобные ручки, что повышает качество работы и намного облегчает труд. Материалы, которые потребуются для изготовления универсальной шины:

Материалы, которые потребуются для изготовления универсальной шины:

• фанера или ДСП;
• эпоксидный клей;
• саморезы.

Из инструментов нужны будут:

• фиксаторы;
• турбинка;
• линейка-транспортир;
• наждачка мелкая;
• маркер.

Для маленькой циркулярной пилы

Она изготавливается в виде рельсового стусла. Необходимы следующие элементы:

• правило строительное (2 метра);
• фиксаторы;
• пропиленовые фрагменты;
• уголок или профиль из алюминия;
• бруски из дерева 12 мм;
• плиты ДСП;
• ламинат.

Для большой

Понадобятся элементы:

• уголки из металла одинаковых параметров;
• крепкое деревянное основание (лист ДСП, доска толщиной до 3 см);
• болты и гайки.

Готовится разметка, следует обозначить места будущего крепления. Погружная доска должна свободно двигаться параллельно направляющим элементами, диск не должен находиться на слишком большом возвышении.

Из строительного правила и фиксаторов

Чтобы сделать подобный узел, потребуются следующие элементы:

• строительное правило (1,5–2 метра), которое используется для оштукатуривания стен;
• фиксаторы (их количество зависит от точек крепления);
• направляющие, которые сделаны из правила, фиксаторов и элементов полипропилена.

Алгоритм создания такой:

• с правила снимаются ручки (если они присутствуют);
• из плотного ПВХ материла режутся переходники, они должны быть чуть больше, чем глубина паза самого правила;
• сделанная конструкция крепится к деревянному бруску.

Из алюминия

Чтобы сделать шину из алюминиевого профиля, необходимы будут такие элементы:

• профиль «П»;
• фурнитура крепежная;
• листовая фанера (можно взять отходы).

А также необходим будет инструмент:

• дрель;
• ключи гаечные;
• линейка или рулетка.

Из дерева

Для создания подобной конструкции задействуют два бруска, размеры которых разнятся. А также можно использовать для этих целей плиту ДСП. Все деревянные элементы крепятся на саморезах. Выступающие части аккуратно срезаются. Такой несложный механизм также может обеспечить идеальный рез.

Из профилей разных размеров

В этом случае маленький профиль инсталлируется в профиль больших размеров. Созданная конструкция прикрепляется к основанию циркулярной пилы. Такой монтаж обеспечивает возможность двигаться точно по заданной линии. Край в основании должен быть безупречно ровным, он обеспечивает качество реза. Профили образуют рельсы, это позволяет заметно снизить прилагаемые усилия, которые необходимы для управления агрегатом. Меньший профиль не должен иметь зазоров с большим профилем, но при этом должно присутствовать свободное движение.

Из ламината

Материал этот дешев, купить его несложно, он достаточно технологичен. Ламинат разрезается на два одинаковых фрагмента в виде полос. Одна из них будет главным, второй – вспомогательным. Все кромки шлифуются, делаются закругления. С помощью саморезов материал прикрепляется к основе.

Для обеспечения комфортной работы рекомендуется выдвинуть шину на максимальное расстояние. С помощью болгарки удаляется лишний материал на направляющих.

Как сделать самодельную направляющую шину для циркулярной пилы, узнаете из видео ниже.

Пошаговая инструкция

Итак, детали конструкции и нужные инструменты подобраны, можно приступать к сборке и следующему монтажу самодельной каретки.

Шаг 2: Изготовление базы каретки

Дальше конструируется передвижная база торцовочной каретки. Для этого берутся две планки, которые по толщине свободно входят в П-образный паз. Но тут есть один момент каретка

должна будет свободно скользить по столу, а для этого ее на 2-3 мм приподнимают над столом. Чтоб это сделать, в профильные пазы на равном расстоянии выкладываются гайки схожей толщины, после этого на их укладываются рейки-направляющие.

Потом на их наносится клей, которым фиксируется фанерная планка-основание. Чтоб придавить ее плотнее, можно закрепить по краям фиксаторы.

READ Как Снять Шестерню С Моторчика Шуруповерта

Когда смола высохнет, гайки убираются из профильных пазов и мастер инспектирует, свободно ли по их прогуливается каретка. После чего, для удобства предстоящего использования каретку подрезают по краям по профилю стола.

Материалы и инструменты для изготовления приспособлений для циркулярной пилы

Реализация своих идей потребует не сложный набор инструмента и небольшое количество не дефицитных комплектующих:

• деревянные заготовки (обычно применяют бруски толщиной 10мм или древесные материалы: фанеру, древесные плиты, ламинат);
• бруски из твёрдой древесины толщиной более 10 миллиметров (возможно применение толстой фанеры, различного рода древесных плит, например ламинат);
• метизы (шурупы, саморезы, болты, гайки);
• электрический лобзик или сама циркулярная пила;
• электрическая или ручная дрель с патроном до 10мм;
• электрический шуруповёрт или отвёртка с набором бит (в основном плоских и крестообразных);
• струбцины.

Изготовление направляющей шины

Вариант 2

Теперь в качестве основы для шины возьмем строительное правило. Заточка дисковых пил своими руками: принципы. Подойдет модель с ручками, которые передвигаются по желобку.

1. Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они как раз подойдут. Сняв ее, струбцина с помощью переходника фиксируется на правиле.
2. Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В итоге, должны получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
3. В «ножке» переходников проделываем отверстия и на винты прикручиваем струбцины.
4. Направляющая укладывается на лист материала пазом вниз и струбцинами снизу надежно прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Для того чтобы при помощи бензопилы как производится заточка дисковых пил своими руками?. Ограничение в работе только одно — длина правила, поэтому нужно брать самое длинное.

Другие виды

Если фанерная шина по каким-то причинам не удовлетворяет вашим требованиям, вы можете сделать направляющую более сложной конструкции. Ниже — ещё несколько примеров направляющих для ручной циркулярки, которые каждый может сделать своими руками.

Шина из алюминиевого профиля

Такая шина отличается от простой фанерной тем, что в направляющем зазоре устанавливается П-образный алюминиевый профиль. Его преимущество в том, что жёсткость алюминия немного повышает точность реза.

Для лучшего скольжения пилы по шине в качестве ограничителей к направляющему пазу подошвы можно прикрепить не толстую фанеру, а пару цилиндров подходящей высоты из фторопласта или другого материала с низким коэффициентом трения.

https://youtube.com/watch?v=UL75Nnoxq9Y

Линейка из строительного правила

Существуют длинные алюминиевые правила, которые используются отделочниками для выравнивания стен. Для изготовления направляющей линейки своими руками подходят правила, конструкция которых предусматривает жёлоб для свободного перемещения ручек.

Главное преимущество такой линейки — это отсутствие элементов, выступающих над поверхностью верстака. Для этого нужно взять две разборные струбцины и слегка их модернизировать.

С правила снимаются рукояти, а со струбцин — их верхние части, которые заменяются на полипропиленовые или фторопластовые вставки. Профиль этих вставок должен быть Т-образным, чтобы они могли быть установлены широкой частью в жёлоб правила и удерживались там.

В результате получается линейка, которая крепится к верстаку только нижней частью. Это позволит вам свободно перемещать пилу в рабочей зоне, не опасаясь за что-то зацепиться.

Однако такой инструмент нельзя назвать полноценной шиной. Это именно линейка, которую требуется настраивать перед каждым резом.

Рельсовое стусло

Это приспособление чаще используется для поперечного реза (торцовки) материала.

Обычно оно состоит из двух параллельных металлических уголков, концы которых жестко закреплены на фанерном или металлическом основании.

По уголкам, как по рельсам, свободно передвигается платформа пилы.

Уголки крепятся при помощи болтов или шпилек, которые, кроме того, используются для регулировки высоты расположения «рельсов» относительно основания. Высота должна быть такой, чтобы отрезаемый материал свободно проходил под уголками.

https://youtube.com/watch?v=s5_cFoh0-I4

Чтобы движение пилы было более гладким, уголки с внутренней стороны можно проклеить материалом с высоким коэффициентом скольжения. Для ещё более гладкого движения можно установить подошву пилы на платформу с металлическими колёсиками.

Выносная каретка на подшипниках

Циркулярка на выносной каретке больше похожа на стационарный форматно-раскроечный станок. Эта конструкция обладает высокой стабильностью, а соответственно, обеспечивает высокую точность реза.

Выносная каретка изготавливается из металлического двутавра, который прочно крепится нижней плоскостью к верстаку. По верхней плоскости перемещается собственно каретка — платформа, нижние края которой загнуты внутрь двутавра и снабжены подшипниками, позволяющие ей свободно скользить. Эти же подшипники, плотно прижатые к оси двутавра, исключают боковой люфт каретки.

Параллельно каретке на выносной направляющей крепится подошва пилы. Направляющая может быть сделана из двух параллельных уголков или труб — таким образом, передвигая подошву пилы, можно настраивать размер распила материала.

Такая конструкция хороша тем, что опорная платформа пилы прилегает непосредственно к заготовке, а значит, глубина реза не уменьшается.

Направляющая шина для дисковой пилы – направляющая линейка

Самым простым вариантом направляющей шины для дисковой пилы является линейка.

Для ее изготовления подойдет фанера с ровными гранями.

Схема шины для дисковой пилорамы.

1. Отрежьте от фанеры полосу. Ширина ее должна быть равна максимальной ширине дисковой пилы в плане, плюс еще 20 см.
2. На отрезанном куске листа фанеры отступите от заводской кромки 5-7 см и отрежьте полосу. Эта деталь является линейкой, опираясь на которую и вдоль которой будет перемещаться станина дисковой пилы. Остальная часть фанеры будет основанием, к которому нужно закрепить линейку. Высота линейки должна быть не меньше толщины станины пилы, но не превышать расстояние до ее двигателя.
3. Прикрепите линейку к основанию с помощью шурупов. Крепить их следует на расстоянии не более 10 см от края, при этом оно должно быть достаточным для того, чтобы использовать струбцины. Учтите, что заводскую грань нужно направить в ту сторону, в которой необходимо осуществлять резку. Направляющая шина крепится к основанию с помощью клея по дереву, а затем шурупами.
4. Удалите лишнюю часть основания направляющей, используя дисковую пилу, для которой эта направляющая и изготавливается. Грань на основании получится такой же ровной, как и заводская грань линейки по всей длине.

Упор для поперечной резки

Схема упора для дисковой пилы.

Это приспособление является аналогом описанной выше направляющей линейки и широко используется при работе с дисковой пилой. Упор предоставляет возможность быстро и аккуратно раскроить длинномерные заготовки под углами 45° и 90°.

Изготовление:

1. Основание упора изготавливается из текстолита толщиной 3-5 мм или фанеры толщиной 10 мм.
2. Опорами служат бруски сечением 20х20. Изготовить их можно из дуба или бука.
3. Бруски крепятся к основанию с помощью шурупов с потайными шляпками. При этом обязательно нужно между опорными брусками точно отмерить углы 45° и 90°. Если необходимо, направляющие можно закрепить под любым другим углом.

Похожие записи:

Удаляем старый силиконовый герметик в ванной комнате Самодельный паяльник: как сделать прибор своими руками Инжекционная горелка и принцип ее работы Как сделать клетку для перепелов своими руками Поделки из гипса для сада и дома своими руками Осциллограф на ардуино для компьютера
