Нюансы монтажа и особенности эксплуатации
Насосы «Агидель» следует устанавливать на ровную жесткую поверхность. Обычно сооружают постамент из железобетона или щит из толстых досок. Модель «Агидель-М» устанавливается вертикально, а «Агидель-10» — горизонтально.
Если насос устанавливается на некотором расстоянии от колодца, следует учесть, что 4-метровый горизонтальный участок всасывающего трубопровода по гидравлическому сопротивлению приравнивается к 1 м перепада по высоте.
Это значит, что расстояние между агрегатом и колодцем, в котором вода опускается до глубины в 5 м, должно составлять не более
L = (7 — 5)х4 = 8 м,
Где 7 – предельная глубина всасывания для насосов «Агидель».
Перед запуском рабочую камеру и всасывающий трубопровод насоса необходимо заполнять водой.
Во многих источниках, публикуемых в Сети, сообщается, что модель «Агидель-10» в этом не нуждается, но на сайте производителя на этот счет ничего не говорится. Владельцы этих агрегатов, обсуждающие данный вопрос на форумах, считают необходимым заливать обе модели.
Для того чтобы вода во время коротких простоев насоса не утекала из всасывающей магистрали, на ее конце следует устанавливать обратный клапан. Этот элемент поставляется в комплекте с насосами «Агидель»но пользователи сообщают, что они плохо держат воду. Новоиспеченным владельцам «Агидели» рекомендуют заменить штатный клапан на более надежный, оснащенный латунным золотником. Тогда заливать насос придется только раз в сезон (при относительно коротких простоях).
В качестве всасывающей магистрали обязательно следует применять армированный шланг – обычный резиновый или силиконовый будет сжиматься атмосферным давлением.
Фактическая производительность насосов «Агидель», как и других центробежных агрегатов, зависит от гидравлического сопротивления напорного трубопровода и высоты, на которую подается вода (относительно оси насоса).
Следует понимать, что указанные в характеристиках данные о максимальных напоре и производительности являются взаимоисключающими.
Если агрегату придется развивать максимальный напор, производительность будет намного меньше указанной, и наоборот – максимальная производительность будет иметь место только при минимальном напоре.
Чтобы понять, сколько воды будет качать насос при конкретном значении напора, нужно проанализировать так называемую напорную характеристику, имеющую вид графика или таблицы.
На сегодняшний момент выбор насосов просто огромный — есть вихревые, вибрационные, центробежные варианты. Как определиться, какой подойдет именно вам? Читайте далее. Насос для колодца: какой выбрать? Подбор по типам установки и по способу перекачивания жидкости.
Для чего нужен оголовок для скважины и как сделать его своими руками, читайте в этой статье.
Сравнение с агрегатами российского производства
Если же говорить об отечественных моделях, то по мнению садоводов на рынке сегодня существуют насосы как превосходящие устройства «Агидель» по надежности и производительности, так и уступающие им. К примеру, многие владельцы загородных участков используют для полива и подачи воды в дом устройства «Вихрь». Отзывы потребителей эти агрегаты заслужили относительно неплохие. Однако они, по мнению многих садоводов, моделям «Агидель» сильно уступают по качеству сборки.
Также на отечественном рынке часто можно встретить насосы «Джамбо», поставляемые российской компанией «Джилекс». Эти модели достаточно производительны и служат долго. Однако при перекачке воды они, к сожалению, могут перегреваться и отключаться.
В отношении нетребовательности к показателям напряжения в сети «Агидель» уступают только отечественным моделям «Кама». В этом плане о последних потребители отзываются лучше. Если насос «Агидель» не качает, возможно, это связано именно со слишком уж слабым напряжением. Для участков с проблемной электросетью лучше все же покупать агрегат «Кама».
В отношении надежности сборки и производительности об Агидель» имеются практически такие же хорошие отзывы, как и о популярных сегодня агрегатах «Водомет». Единственное, последние превосходят первые в отношении разнообразия ассортимента. На рынке сегодня имеются не только поверхностные, но и глубинные модели «Водомет». Так, подобрать насос «Агидель» для глубокой скважины, к примеру, не получится. Производитель же агрегатов «Водомет» выпускает в том числе и погружные модели, предназначенные для установки в довольно-таки длинные шахты.
Предварительная работа перед пуском
Процесс заключается в ручной заливке воды в емкость насоса или с применением колонки, где без труда создается нужное давление для закачки. После того как из шланга насоса появится вода, включают агрегат, крыльчатка начинает процесс вращения, отчего создается сила, способная подавать воду на вышеозначенные расстояния. После каждого перерыва, цикл повторяют – нельзя начинать работу с сухим баком.
Мелкий ремонт своими руками
Любое оборудование, рано или поздно выходит из строя. Простой признак поломки насоса – прекратившаяся подача воды. Причин может быть несколько: уход горизонта, прохудившиеся шланги, дефектные сальники. Проблемы решаются самостоятельно, если причина определена. Шланги меняют на новые аналогично поступают с сальниками, но процесс несколько сложнее:
Насос поднимают и просушивают Важно сразу осмотреть наружную, а при разборке и внутреннюю часть на предмет ржавчины – это чревато не только худшим качеством работы, но и сигнализирует о плохой герметизации кессона, возникновения конденсата или протечек. Освобождают двигатель от кожуха и снимают его, отвинчивая крепеж, удерживающий корпус
Демонтируют уплотнения улитки, предварительно сняв ее с насоса. Из под ослабленного винта крыльчатки выбивают якорь
Применяют деревянный молоток, чтобы не повредить конструкцию
Когда сальники уже видны, оценивают их состояние равно другим деталям При деформации меняют вместе с прокладками, осторожно, чтобы не повредить разделяющую вставку. Обратная сборка происходит после установки комплектующих, так, как разбирался насос
Перед этим необходимо смазать движущиеся части подходящим составом и впредь не пренебрегать этой профилактикой.
Чтобы не пришлось скоро заниматься ремонтом дачного насоса, владельцам рекомендовано придерживаться вышеописанных правил эксплуатации. При бережном обращении, агрегат способен работать до 20 лет.
Особенности эксплуатации и ремонта
Использование этих насосов должно базироваться на следующих принципах:
- необходимости заземления;
- электро- и гидроизоляции после любых работ с проводкой и внутренними поломками;
- точного учета заявленной производителем глубины всасывания и глубины самого водного объекта;
- полного соответствия температурного режима воды и окружающего воздуха требованиям руководства по эксплуатации.
Производственный ресурс этих насосов рассчитан на 5 лет. Но при несоблюдении правил хранения, монтажа и эксплуатации они могут выйти из строя подобно любой другой технике.
Если насос «Агидель» не качает воду, причины стоит искать в:
- разгерметизации водозаборной трубы;
- поломках электрокабеля;
- износе сальников.
Любая из этих причин устраняется заменой отработанных деталей новыми, что требует досконального изучения устройства и инструкци по эксплуатации этих насосов.
Если замена кабеля и шланга – менее трудоемкие задания, то с заменой сальника придется потрудиться. Одна из центральных задач в этом касается того, как размагнитить якорь водяного насоса «Агидель». Он достаточно плотно запрессован, поэтому потребуется металлический стержень и молоток, чтобы выбить и его, и сами подшипники. Все это делается очень аккуратно, чтобы избежать деформаций и не повредить неполоманные детали.
Обслуживание насосов «Агидель»: сервис своими руками
Уход за насосами торговой марки Агидель не ограничивается заливкой жидкости в рабочую камеру, перед запуском агрегата. Иногда насос ломается и не качает воду из скважины. Причем причиной поломки может быть прохудившийся шланг – его меняют за считанные минуты, или деформировавшийся сальник – тут придется повозиться подольше.
Ведь для замены сальника нужно сделать следующее:
Схема насоса Агидель
- Снять кожух агрегата, вывернув три винта, расположенных в верхней части корпуса.
- Демонтировать корпус электродвигателя, открутив четыре винта, удерживающих этот элемент конструкции.
- Снять улитку, выкрутив четыре болта и демонтировав резиновую прокладку, уплотняющую этот узел.
- Далее нужно ослабить гайку крыльчатки, чтобы получить доступ к якорю двигателя насоса. Причем ось якоря придется выбить из крыльчатки легким ударом молотка (лучше киянки).
- На извлеченной из крыльчатки оси и будут смонтированы оба сальника, разделенные прокладкой. Причем замена производится путем демонтажа изношенных деталей и монтажа новых сальников, разделяемых старой (или новой) прокладкой.
Сборка насоса производится в обратном порядке: монтаж оси в крыльчатку, установка уплотнителя, сборка улитки, монтаж корпуса электродвигателя и сборка кожуха.
В иных манипуляциях, проводимых своими руками или в сервисном центре, насосы «Агидель» не нуждаются. И если вы не будете перегружать «старший» агрегат и не станните эксплуатировать «младшую» модель без предварительного залива воды в камеру, то насосы «Агидель» прослужат вам, как минимум, пару десятилетий.
https://youtube.com/watch?v=PHWAh4q9LUM
Насосы Агидель 10: характеристики, инструкция. Насос Агидель является настоящим наследием прошлого СССР, которое уже несколько десятилетий все так же исправно выполняет все функции и задачи, которые на него возложены. Агидель М является центробежным поверхностным и маломощным насосом, при запуске которого требуется предварительная заливка. У модели насоса Агидель 10 все чуть лучше, и заливка не требуется, а также она во много раз мощнее «М». Оба вида насосов предназначены для того чтобы выкачивать воду из только из чистых источников.
Правильный выбор
Если предлагается купить именно насос данной фирм, то при выборе его необходимо быть осторожным и в первую очередь посмотреть на его внешние характеристики
Так как в последнее время участились случаи подделки данного товара (как из Китая, так и из соседних государств), обращается внимание на то, что цвета корпуса и колпака насоса всегда остаются одними и теми же. Они не меняются и на крыльчатке под колпаком
Соответственно, если вдруг вы увидели похожую упаковку и вам кажется, что это тот же самый насос, но цвет его несколько другой (не яркий коричневый на корпусе и не темный на колпаке), значит перед вами подделка и лучше всего воздержаться от его приобретения
Важным замечанием является то, что все соединения в данном устройстве осуществляются с помощью винтов со шлицевыми головками. Говоря о процессе производства, выполнить это достаточно сложно, поэтому в подделках можно заметить, что соединения выполняются обыкновенными шестигранными болтами
Соответственно, если вдруг вы увидели похожую упаковку и вам кажется, что это тот же самый насос, но цвет его несколько другой (не яркий коричневый на корпусе и не темный на колпаке), значит перед вами подделка и лучше всего воздержаться от его приобретения. Важным замечанием является то, что все соединения в данном устройстве осуществляются с помощью винтов со шлицевыми головками. Говоря о процессе производства, выполнить это достаточно сложно, поэтому в подделках можно заметить, что соединения выполняются обыкновенными шестигранными болтами.
https://youtube.com/watch?v=3XRyGd4UvW0
Заключительным важным отличием от аналогов и от подделок является то, что роторный вал насоса создается из нержавеющей стали. Это и позволяет использовать устройство максимально долго, так как никакая коррозия ему не страшна. Во всех остальных аналогах используется обычная 45 сталь, которая спустя короткий промежуток времени начнет ржаветь, соответственно,все болты тоже проржавеют, и вы не сможете разобрать устройство, чтобы осуществить ремонт, даже если используется правильная схема подключения устройства агидель 10.
Все эти факторы указывают на то, что стоимость насоса является достаточно высокой.
Если вы видите на прилавке магазина насос за существенно низшую цену, значит это некачественный товар.
Глубина подъема воды данного насоса — до 8 м. В то время, когда насос не используется, рекомендуется убирать его в сухое теплое место. Конечно же, можно оставить и в прохладном помещении, но это сократит срок его службы. При соблюдении всех рекомендаций производителя на следующий сезон (весной) вы сможете снова пользоваться насосом агидель 10 в полной мере, как-будто вы приобрели его совсем недавно. Если вдруг в двигатель попадет вода, может случиться возгорание двигателя, в результате осуществление подключения станет невозможным и придется менять насос.
Если вы являетесь садоводом-любителем или профессиональным огородником, необходимо качественно и тщательно подбирать насос. Если вы решите сэкономить и заплатите цену немного ниже, чем та, что была указано ранее, вам могут продать подделку. В результате вам придется покупать новое оборудование, например, подшипники.
https://youtube.com/watch?v=tfm17OqqaIs
https://youtube.com/watch?v=OuZXXzv-mOA
https://youtube.com/watch?v=4b4letgrd9s
Технические характеристики насосов Агидель
Электронасосы «Агидель» могут использоваться для перекачки воды из открытых водоемов, неглубоких водозаборных скважин, колодцев. Насосы способны работать длительное время, благодаря наличию специальной защиты от перегрева.
Серия #1 — модель Агидель-М

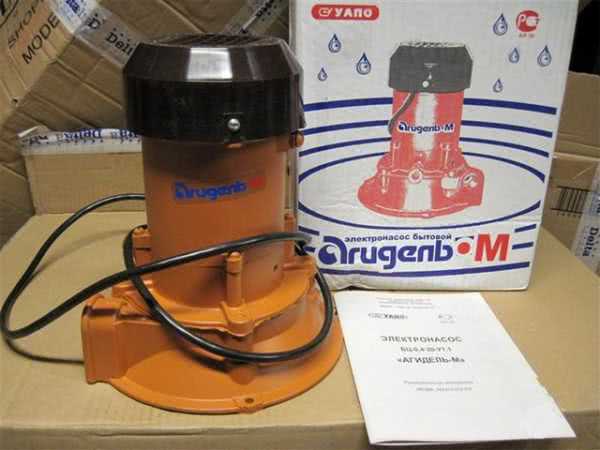

Электронасос «Агидель-М» относится к классу малогабаритных насосов, его вес составляет 6 кг, а размеры — 24х25 см. Агрегат используется для перекачки воды с температурой не более 35º С.
Высота всасывания, характерная для большинства модификаций М, не превышает 8 м. Однако если оснастить агрегат эжектором, то этот показатель увеличится до 15 м.
Между низом всасывающего клапана и дном водозаборного источника должно быть более 0,3 м. Перед запуском насос требует заливки водой.
Моноблочная конструкция насоса Агидель М включает две основные составляющие: центробежный насос и электродвигатель, рассчитанный на непрерывную работу (кликните для увеличения)
Максимальный напор воды, создаваемый насосом этой марки, составляет 20 м, производительность — 2,9 м3/час. Модель «М» относится к классу экономичного оборудования для перекачки воды, её потребляемая мощность — 370 Вт. Напряжение электросети — 220 В.
Электронасосы марки «Агидель» не предназначены для работы при минусовых температурах, поэтому для эксплуатации в зимнее время требуется утепление.
Например, при использовании насоса для скважины устраивают утеплённый кессон, заглубленный ниже уровня промерзания грунта.
Корпус насоса выполнен из высокопрочного алюминия, поэтому агрегат отличается малым весом, позволяющим устанавливать его практически на любые ровные поверхности
Серия #2 — модификация Агидель-10

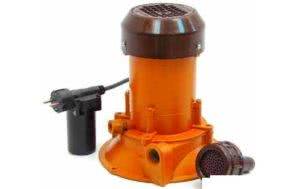

В отличие от модели «М» электронасос «Агидель-10» – это более мощное и крупногабаритное устройство. Его вес — 9 кг, а размеры 33х19х17 см. Работа агрегата без заливки водой запрещена, в противном случае выходит из строя торцевое манжетное уплотнение.
Высота всасывания этой модификации 7м. Насос обеспечивает максимальный расчетный напор 20 м, представляющий собой сумму величин всасывания, нагнетания и потерь в трубопроводе.
Производительность составляет 3,6 м3/час. Способ установки — горизонтальный. «Десятка» потребляет ровно в два раза больше электроэнергии — около 700 Вт. Работает от однофазной электросети с напряжением 220В.
В отличие от предыдущей модели «Агидель-10» нельзя доукомплектовать эжектором. Корпус электронасоса выполнен из алюминиевого сплава.
Конструктивными частями насоса Агидель 10 являются электродвигатель, центробежный и струйный насос
Различия погружных и поверхностных моделей
Погружной аппарат пригодится для очистки глубоких резервуаров, например, только что введенного в эксплуатацию колодца. Первую жидкость, скопившуюся в нем, нельзя назвать питьевой, так как имеется много крупных включений песка и глины. На протяжении суток необходимо откачивать загрязненную жидкость, чтобы на ее место пришла чистая, пригодная для употребления вода.
Дренажный насос Gardena Classic предназначен для перекачки грязной воды, имеет производительность 6 тыс. л/ч при максимальной глубине погружения 7 м
В отличие от погружного, поверхностный насос не используют для глубоких резервуаров, он больше подходит для откачки воды из бассейна или подвала – при его затоплении. На дно емкости помещают шланг для приема грязной воды, второй шланг служит для отвода стоков.
Если насос используют в аварийной ситуации, уместно использовать поплавковое устройство, которое будет контролировать критический уровень подъема воды. Плюс в том, что конструкция механизма позволяет перекачивать жидкость с крупными кусками грязи – до 5 см (реже – 10 см).
Понятно, что агрегат поверхностного типа отличается по своему строению. Внутри металлического корпуса закреплены рабочий вал и колесо, а двигатель может быть разным: у центробежных изделий – однофазный с внешней вентиляцией, у самовсасывающих – асинхронный двухполюсный.
Несмотря на загрязненность среды для перекачки, не стоит допускать работы насоса с жидкостью, в которой растворен бензин, керосин или другие нефтепродукты и химические вещества.
Как установить сальник на Агидель от «РТИ-Промэкспорт»™ Барнаул
В частных домовладениях и на дачных участках довольно часто используются водяные насосы «Агидель». Они представляют собой надежные и компактные устройства. Однако, как и любые другие, и они могут выйти из строя. Существует множество причин этого. Часто начинается утечка охлаждающей жидкости. Это может быть вызвано дефектом уплотнителя. В этом случае ремонт нужно делать как можно раньше. Поэтому рассмотрим, как установить сальники на «Агидель».
Как отремонтировать насос?
Если нужно поменять уплотнитель, придется фактически полностью разбирать устройство, ведь он используется на валу двигателя. Для этого нужно совершить несколько шагов:
- находим три крепежных болта, расположенных на верхней части корпуса;
- их нужно открутить, после чего следует снять кожух;
- дальше придется открутить еще несколько крепежных болтов (обычно их четыре), эти элементы удерживают двигатель;
- затем аккуратно снимаем корпус мотора, получая доступ к улитке;
- последняя также снимается;
- прокладку, находящуюся под крыльчаткой, необходимо убрать;
- откручиваем гайку, которая крепит крыльчатку;
- из последней вынимается ось якоря;
- затем нужно извлечь якорь, подшипник, после чего – первый уплотнитель, разделитель и второй уплотнитель;
- подготавливаем новые сальники и устанавливаем;
- монтаж остальных элементов выполняем в обратном порядке.
При ремонте насосного устройства необходимо сохранять внимательность. Также нужно заблаговременно подготовить место для последовательного размещения всех извлеченных деталей. Крепежные болты стоит положить в отдельные емкости.
Внимание! Без опыта и знаний насос можно испортить. В этом случае потребуется серьезный ремонт, а это совершенно другие затраты.

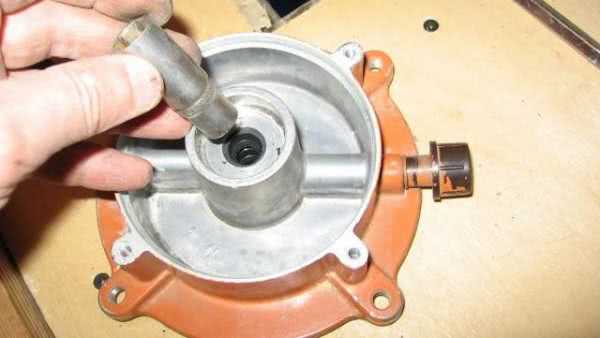

Готовясь к ремонту насоса, стоит сразу приобрести два сальника нужного типа. Замену нужно делать именно в паре. Ведь даже если износился только один, второй, скорее всего, выйдет из строя очень быстро. В итоге придется разбирать и собирать насос дважды.
Помните, что сальник нужно запрессовывать на место. Действовать нужно аккуратно. Небрежное обращение с уплотнителем может привести к его деформации. Также имеет значение происхождение детали. Некачественные сальники встречаются довольно часто. Поэтому при покупке нужно уточнять производителя изделий. Не стоит отчаиваться, если установить сальник самому не получается. В этом случае нужно обратиться к мастерам. Их навыки помогут выполнить процедуру качественно и быстро. При этом часто мастерские дают гарантии, а значит, в случае повторения проблемы ее смогут решить бесплатно.
Простой способ проверить результат – осмотреть насос на предмет утечки. Если она отсутствует – проблема решена.
https://youtube.com/watch?v=RS18nCPjsBQ
Центробежный насос АГИДЕЛЬ ВЦН-1М как удобно включать его одному человеку.

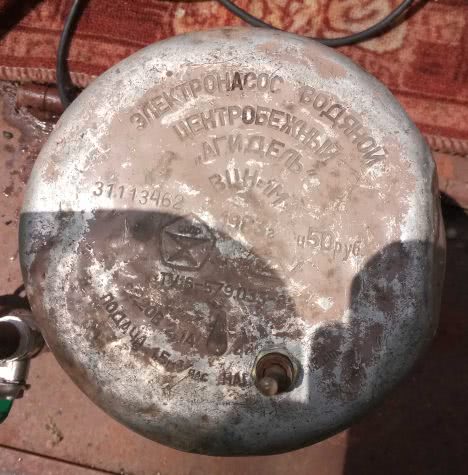

Достался мне от старой дачи вот такой электрический водяной центробежный насос АГИДЕЛЬ ВЦН-1М. Советская вещица со знаком качества. Рассчитана для скважин и колодцев. Проработала два десятка еще и еще столько же прослужит.
Решал я его приладить на колодец у мамы дома для полива. Только вот включать его было в штатной комплектации одно расстройство. Дело в том, что центробежный насос начинает качать воду, только когда система от крыльчатки до заборного клапана полностью заполонена водой. В противном случае он не качает.
И чтобы включить его нужны были два человека минимум.
Кое-как с помощью брата нам удавалось его запускать, воду он качает очень бодро и даже слишком сильно для обычного полива из шланга.
Чтобы регулировать напор воды, я накрутил кран с синей ручкой, найденный в закромах гаража. Проблему с напором решили, теперь можно управлять давлением. Насос от этого не сильно напрягался.
Также при включении насоса нужно втыкать штепсель в розетку. Это не удобно и небезопасно. Штатного выключатели не было, я решил впаять и красиво врезать его в верхнюю крышку. Даже подобрал советский выключатель, чтобы подходил по стилю
Ну и напоследок самое сложное у этих насосов, выгнать весь воздух из системы.
Во-первых был отмыт и отреставрирован заборный клапан, который не дает уходить воде, когда насос выключается.
Во вторых, даже клапан не всегда спасает. Воздух может попасть сверху или вода может высохнуть. Поэтому я решил на трубку, которая выходит из насоса приварить распиленный надвое сгон. Просверлил перед сваркой отверстие, приварил половинку сгона, на него одел шаровый кран. Все это валялось в гараже в ящичке с сантехникой.

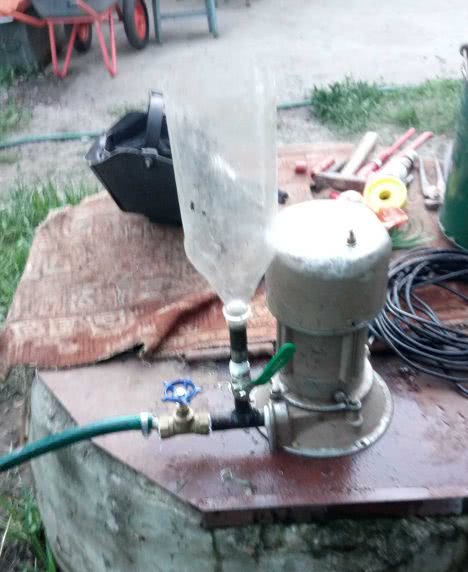

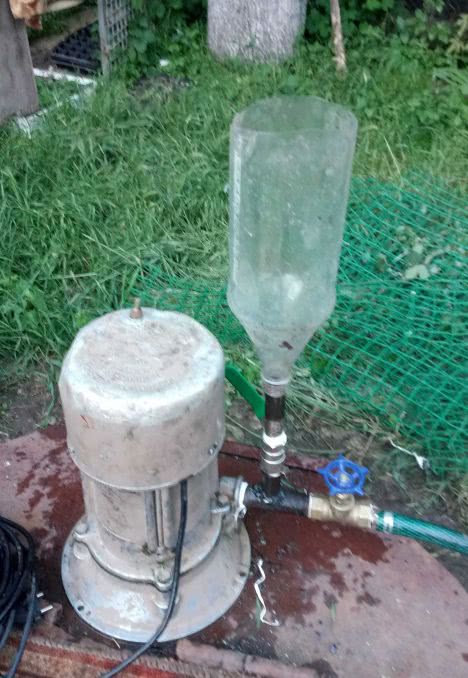

А сверху на кран накрутил оставшуюся половинку сгона. А на него идеально села ПЭТ бутылка на два литра с отрезанным дном. Получилась воронка.
Теперь для запуска насоса нужно только две руки.
Алгоритм следующий.
- Зеленый кран на воронку открываем, синий кран на огород закрываем. Будем заполнять систему водой.
- Наливаем в нашу воронку воду и откручиваем сбоку на насосе маленький клапан для выпуска воздуха. И льем воду до тех пор пока из клапана перестанет выходить воздух и вода польется ровной струйкой. Это значит воздух из системы ушел.
- Теперь можно закрутить клапан обратно, вода, оставшаяся в воронке продолжит выходить через отверстие под клапан с другой стороны, но намного медленнее, теперь подливать ее не нужно.
- Теперь затыкаем пальцем отверстие с другой стороны от клапана через которое у нас еще вытекает вода и включаем наш новый выключатель.
- Дальше все нужно делать БЫСТРО! Насос начинает качать воду, палец сразу убираем и БЫСТРО закрываем зеленый шаровый кран, иначе насос быстро наполнить нашу воронку и вода начнет хлестать на насос и вам на ноги.
- Насос качает в воду но деваться ей некуда, так как и зееный и синий кран на огород у нас закрыты. Открываем синий, регулируем напор и получаем удовольствие от проделанной работы.
Самое приятное, что ничего не пришлось покупать.
Выводы и полезное видео по теме
Подготовка к работе и запуск насоса “Агидель-М”:
https://youtube.com/watch?v=sxMawJNEbxE
Видео-обзор насоса “Агидель-М” (интервью с производителем):
Насосы “Агидель” российского производства – это недорогие и надёжные агрегаты отлично подходящие для сезонного использования. Электронасосы имеют как свои достоинства, так и недостатки.
При выборе насоса рекомендуется сразу задуматься о месте его размещения, т.к. излишняя удалённость от источника воды значительно снижает производительность и напор. При соблюдении всех правил установки и эксплуатации насос “Агидель” способен прослужить не менее 20 лет.
