Цифровые системы подогрева печатных плат термостолы серии нп

Особенности крепеж

Если пользователь решит не делать штрихи, то можно выполнять позиционирование следующим способом:

  1. Перевернуть микросхему таким образом, чтобы она стояла выводами кверху.
  2. Приложить края к пятакам так, чтобы они полностью подходи под шарики.
  3. Зафиксировать, где именно должны располагаться края микросхемы (как вариант, можно сделать несколько царапин).
  4. Закрепить для начала одну сторону, а после этого ту, что была перпендикулярна первой.
  5. Поставить микросхему по существующим обозначениям.
  6. Поймать пятаки на самой большой высоте.

При этом необходимо как следует прогревать рабочую область вплоть до того момента, пока припой не расплавится и не станет более жидким. В том случае, если все описанные выше пункты были выполнены точно по инструкции и с соблюдением всех норм, микросхема должна будет после этого встать на свое место без каких-либо проблем. В процессе не помешает также наносить некоторое количество флюса.

Пайка bga микросхем

Как паять платы? И как расшифровывается BGA? На эти два часто задаваемых вопроса, во время прохождения курсов пайки, отвечают мастера Bgacenter.  От английского – ball grid arrey, то есть массив шариков, своим видом похожий на сетку. Шарики из припоя наносятся на микросхему через трафарет, затем потоком горячего воздуха, расплавляется сам припой и формируются контакты правильной формы.

А процесс пайки состоит из определенной последовательности действий, соблюдая которую получаем качественное соединение. Но существует большое количество нюансов, ради которых и приезжают на обучение. Начиная с того под каким углом и на каком расстоянии от платы держать сопло фена, температурные режимы демонтажа и монтажа микросхем, с какой стороны заводить лопатку. А при проведении диагностики, и наличии межслойного короткого замыкания ничего не нагревается. Как в этом случае найти неисправный элемент или цепь? И много других тонкостей которые может знать действующий мастер сервисного центра. И тот кто может подтвердить свой уровень выполненными ремонтами.

Ремонт iPhone в Bgacenter

BGA-шарики или BGA-паста

Jovy Systems JV-PB60 Jovy Systems JV-LFSB050
Jovy Systems JV-PB40 BGA-шарики 0,6 мм

Как уже было отмечено выше, в качестве припоя для реболлинга можно использовать BGA-шарики или BGA-пасту. При этом алгоритм восстановления выводов существенно отличается.

Технологически использование BGA-пасты существенно упрощает процесс, но от этого страдает качество. Контактные поверхности при таком реболлинге неоднородные и могут существенно отличатся по размеру. Поэтому, данный метод наиболее актуален для ремонта мобильных телефонов, где размер чипов небольшой.

В случае реболлинга материнской платы, как правило, используют BGA-шарики.

Как BGA-шарики, так и BGA-паста могут быть свинцовыми и бессвинцовыми. Использование бессвинцовых расходных материалов оправдано только в условиях авторизованного сервисного центра.

Что нужно для организации пайки


Необходимость в этой процедуре возникает в случаях, когда требуется заменить сгоревшую микросхему, предварительно выпаяв её с посадочного места. Ещё один вариант необходимости в таких операциях – самостоятельное изготовление печатных плат, содержащих корпуса BGA типа. Для работы по методу BGA потребуется следующий инструмент и материал:

  • паяльная станция, оснащённая термофеном;
  • удобный в обращении пинцет;
  • специальная паяльная паста и фирменный флюс;
  • трафарет для нанесения паяльной пасты с учётом дальнейшего позиционирования корпуса;
  • липкая лента или экранная оплётка для удаления припоя.

В отдельных случаях для этих целей может использоваться специальный отсос, позволяющий удалить старый припой.

Для качественной пайки BGA-корпусов очень важна предварительная подготовка посадочного места (его ещё называют «рабочей областью»). Достичь требуемого результата поможет знакомство с основными технологическими особенностями этого процесса.

Цены на нижний подогрев ТЕРМОПРО

Термостол НП 6-5 ПРО с регулятором температуры ТП 1-10 0,5

Термостол НП 6-5 ПРО с регулятором температуры ТП 1-10 КД 0,5

Термостол НП 6-5 ПРО с регулятором температуры ТП 1-10 КД ПРО 0,5

65 х 50 мм 65 х 50 мм с доп. внешним контрольным датчиком t° 65 х 50 мм с доп. внешним контрольным датчиком t°, обратная связь по температуре платы (ПО в комплекте)
Цена 35 000 руб Цена 38 000 руб Цена 43 000 руб



Термостол НП 10-6 ПРО с регулятором температуры ТП 1-10 0,5

Термостол НП 10-6 ПРО с регулятором температуры ТП 1-10 КД 0,5 Термостол НП 10-6 ПРО с регулятором температуры ТП 1-10 КД ПРО 0,5
105 х 65 мм, встроенный рамочный держатель плат 105 х 65 мм, встроенный рамочный держатель плат, доп. внешний контрольный датчик t° 105 х 65 мм, встроенный рамочный держатель плат, доп. внешний контрольный датчик t°,  обратная связь по температуре платы (ПО в комплекте)
Цена 39 000 руб Цена 42 000 руб Цена 46 000 руб



Термостол НП 17-12 ПРО с регулятором температуры ТП 1-10

Термостол НП 17-12 ПРО с регулятором температуры ТП 1-10 КД Термостол НП 17-12 ПРО с регулятором температуры ТП 1-10 КД ПРО
170 х 120 мм 170 х 120 мм с доп. внешним контрольным датчиком t° 170 х 120 мм с доп. внешним контрольным датчиком t°, обратная связь по температуре платы (ПО в комплекте)
Цена 45 000 руб Цена 48 000 руб Цена 51 000 руб


Термостол НП 17-12 ПРО с регулятором температуры ТП 1-10 КД ПРО Термостол НП 24-17 ПРО с регулятором температуры ТП 1-10 Термостол НП 24-17 ПРО с регулятором температуры ТП 1-10 КД
170 х 120 мм, встроенный рамочный держатель плат, доп. внешний контрольный датчик t°,  обратная связь по температуре платы (ПО в комплекте) 240 х 170 мм 240 х 170 мм с доп. внешним контрольным датчиком t°
Цена 55 000 руб Цена 57 000 руб Цена 59 000 руб


Термостол НП 24-17 ПРО с регулятором температуры ТП 1-10 КД ПРО Термостол НП 34-24 ПРО с регулятором температуры ТП 2-10 АБ ПРО Термостол НП 34-24 ПРО с регулятором температуры ТП 2-10 КД ПРО
240 х 170 мм с доп. внешним контрольным датчиком t°, обратная связь по температуре платы (ПО в комплекте) 340 х 240 мм (2 зоны 170х240 мм), 2 канала, нагрев по термопрофилю 340 х 240 мм (2 зоны 170х240 мм), 2 канала, внешний контрольный датчик t°, обратная связь по температуре платы (ПО в комплекте)
Цена 63 000 руб Цена 79 000 руб Цена 82 000 руб
При заказе напишите нужную модель термостола.
Заказать (или задать вопросы) можно, написав на почту ta@termopro.ru, с помощью кнопки , или позвонив по телефону (Контакты).

Внимание! Для производственников и ремонтников специальная цена, звоните Владе: +7 (916) 323-18-99

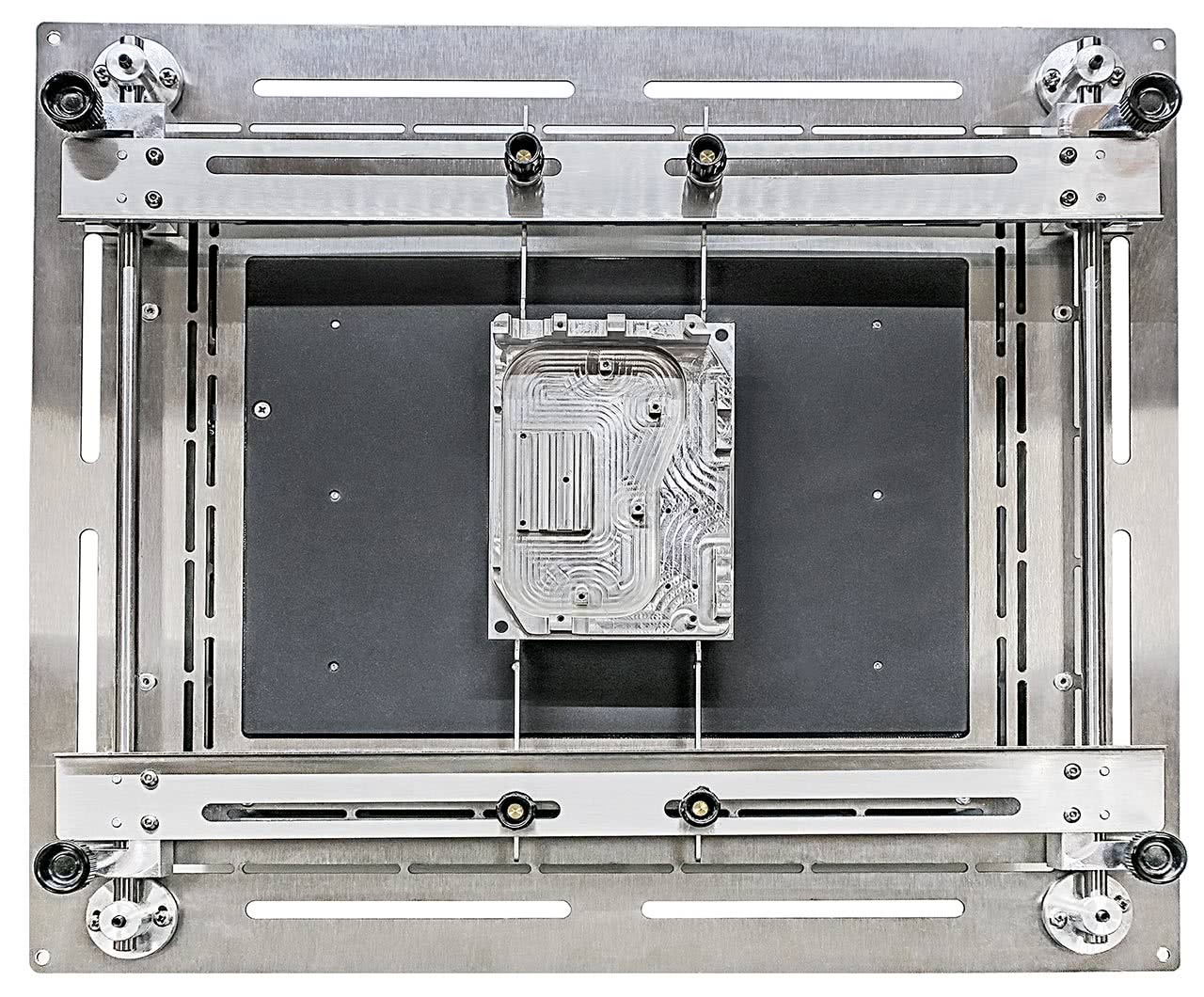

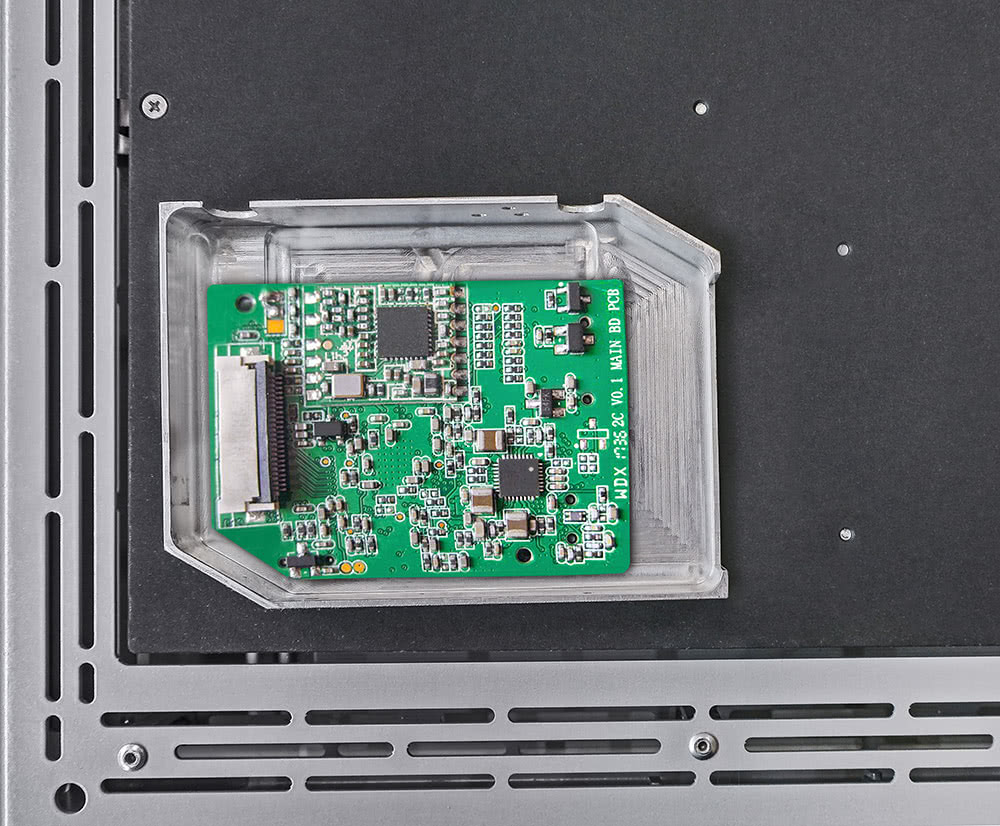

Преимущества технологии нижнего подогрева ТЕРМОПРО

Марка ТЕРМОПРО — пионер и признанный лидер в способах нижнего подогрева печатных плат. Термостолы нашей марки это более 15 лет проверенной истории производства и эксплуатации. За это время технология подогрева и пайки плат, отточена до совершенства.

Термостолы для промышленного применения — прочный стальной корпус, эффективная теплоизоляция, блок управления в отдельном корпусе, стабильность технических характеристик – все это свидетельства надежности изделия, рассчитанного на срок эксплуатации более 8 лет.

Дополнительный термодатчик — обеспечивает контроль реальной температуры печатной платы. Встроенный измерительный канал с цифровой фильтрацией повышает точность измерения и поддержания температуры.

Продукция сертифицирована на соответствие ГОСТ и регламентам EAC, CE, гарантия 3 года.

Пайка и нижний подогрев по термопрофилю — термостолы обеспечивают автоматическую пайку печатных плат путем оплавлением паяльной пасты по термопрофилю с формированием зоны охлаждения. Пайка осуществляется контактным способом с размещением платы непосредственно на рабочей поверхности термостола.

Обратная связь в процессе пайки обеспечивается термодатчиком установленном на печатной плате и специальным алгоритмом, который автоматически корректирует температуру в соответствии с термопрофилем. Эта функция очень удобна при изготовлении сложных прототипов и мелкосерийной пайке печатных плат, существенно экономя время и обеспечивая качество пайки на уровне конвейерных печей оплавления.

Нормированная равномерность температурного поля нагревателя — обеспечивает подогрев с минимальной деформацией как тонких, так и массивных печатных плат.

Возможность работы с любыми материалами – обработка плат из стеклотекстолита,  алюминия, полиимида, поликора, керамики, СВЧ материалов типа ФЛАН, БРИКОР, ROGERS, NELCO.

Возможность работы с любыми компонентами — обработка плат установленных на радиаторы или в алюминиевые корпуса, а также плат с микросхемами BGA, CSP, QFP, QFN, TSOP, PLCC и компонентами Glob Top.

Высокая удельная мощность и эффективная теплозащита — обеспечивают направленный нагрев плат и быстрый выход на рабочую температуру.

Антистатическая защита — соблюдены все требования для предотвращения  выхода из строя чувствительных компонентов от воздействия электростатических разрядов.

Встроенная аппаратная и программная автоматика — обеспечивают безопасную эксплуатацию оборудования.

По заказу производим столы радиомонтажника со встроенным нижним подогревом печатных плат.

Очистка и обработка флюсом

Для соблюдения технологии пайки корпусов BGA в домашних условиях необходимо ознакомиться с особенностями подготовки посадочного места к работе. При этом следует исходить из того, что в зоне пайки не должно оставаться даже микроскопических остатков удалённого припоя. Для выполнения этого требования удобнее всего воспользоваться качественным BGA флюсом, изготовленным на основе спирта и небольшого количества канифоли.

Но прежде необходимо избавиться от крупных частиц припоя, нередко остающихся в посадочных отверстиях или между контактными площадками (дорожками). Для этого удобнее всего воспользоваться медной экранной оплёткой, накладываемой на очищаемую зону и прогреваемую не очень мощным паяльником.

Нанесение спиртоканифоли

Для окончательной очистки от всего постороннего «мусора» подойдёт разведённая на спирту жидкая канифоль, которая сначала наносится на зону пайки, а затем прогревается обычным паяльником. По завершении сборки остатков припоя площадка для микросхемы тщательно промывается тем же спиртом или любым подходящим для этих целей натуральным растворителем.

Плата и микросхема после отмывки

Что нужно для пайки BGA

Паяльная станция (фен и паяльник), припой (bga паста или шары), пинцет, изопропиловый спирт (или бензин калоша), оплетка для снятия припоя, термоскотч и трафареты. Еще понадобится нижний подогрев и инструменты для удаления компаунда с платы (химикаты, острые пинцеты и лезвия).

Какие бывают трафареты

Трафареты бывают очень разные.
Шаг между контактами, диаметры шариков и их уникальное расположение могут потребовать свой уникальный рисунок. Иногда они продаются как отдельно друг от друга, так и в сборке. Например, для iPhone разных моделей продаются прямоугольные трафареты сборники, где есть все необходимые рисунки.

Есть универсальные, у которых нет «рисунка» и ими можно накатывать разные микросхемы.

На фотографии сверху расположен трафарет для процессора iPhone. Он универсален, и отлично подойдет для MTK процессоров.

Универсальные трафареты подходят только в том случае, если шаг и диаметр шариков совпадает и нет хаотичного расположения. То есть, контакты должны быть прямолинейными, но если контакты находятся чуть-чуть не по прямой линии, то тут такие трафареты не особо помогут. Специализированные же имеют рисунок, и ими легче наносить шарики.

Еще к трафаретам предъявляются высокие требования качества. Они не должны быть гнутыми, мятыми, иметь большие царапины, резко гнуться от небольшого нагрева. Также имеет значение качество отверстий. Они должны быть строго по рисунку BGA, одинаковых размеров и без перекосов.

Припой

Есть два основных типа припоя для накатки шаров.

Паяльная паста

Паяльная паста — это тоже самое, что и обычный припой с флюсом. Только она имеет пастообразную форму.
В этой пасте содержится флюс и микроскопические шарики из припоя.
Преимущества пасты:

  • Пасту удобно наносить на трафарет;
  • Не требует много места для хранения;
  • Можно использовать на любом трафарете;
  • Позволяет восстанавливать оторванные контакты на микросхеме и плате

Недостатки пасты:

  • Шары получаются не одинаковых размеров;
  • Паста со временем высыхает (можно, конечно, разбавить с другим флюсом, но у нее уже не будет прежних свойств);
  • Шары можно получить только с использованием трафаретов;
  • Большой расход для крупно габаритных микросхем.

Из популярных — можно использовать пасту от производителя Mechanic. Самые ходовые и популярные — это XG30 и XG50. Продается в небольших баночках (есть разные размеры) и шприцах.
Температура плавления от 180 ℃. Хранится при температура от 0 ℃ до +10℃. Кстати, шарики в этой пасте начинаются с диаметром от 25 микрон (а в некоторых баночках и от 20). Такой диаметр шариков в домашних условиях трудно сделать, поэтому самодельные пасты уступают заводским.

Готовые шарики

Готовые шарики продаются разных диаметров. Бывают как 0,15 мм, так и 1 мм.
Преимущества готовых шаров:

  • Их проще паять, чем паяльную пасту (именно паять, а не наносить);
  • Возможность нанесение шаров без трафарета (каждый шарик отдельно припаивается на микросхему);
  • Одинаковые размеры шаров, по сравнению с пастой;
  • Лишние шарики после накатки можно использовать повторно/

Недостатки готовых шаров:

  • Нужно покупать много шариков разных диаметров, поэтому итоговая стоимость будет выше, по сравнению с пастой;
  • Неудобное нанесение шариков на трафарет, их нужно перебирать и отсеивать лишнее;
  • Требуется дополнительный флюс.

Выбор зависит в целом от потребностей и навыков. Кому-то проще будет с пастой. А при ремонте ПК, пасты будет мало, поэтому шары будут экономичнее. Все зависит от ситуации.

Какой паяльный флюс выбрать для BGA

Лучше всего подойдет пастообразный или гелевый флюс. Не пытайтесь паять жидкой канифолью или жиром. Канифоль и жир слабо распределяют температуру по шарикам, и еще начинают кипеть при нагреве. А это большой риск, поскольку микросхема может подскочить из-за большого парообразования. И в таком случае шарики слипнуться.

Из бюджетных вариантов подойдет RMA 223 или его высококачественные клоны. Не покупайте дешевые подделки, которые стоят меньше 4$. Они плохо смачивают припой.
Отечественный вариант флюса для BGA — Interflux (интерфлюкс) IF 8300.
Если позволяет бюджет, то можно попробовать Martin HT00.0017.

Применение и устройство

Инфракрасный паяльник используется в основном при условиях отсутствия доступа к заменяемым компонентам. Применяется при замене мелких деталей, основным достоинством является отсутствие нагаров и прочих отложений, как при работе обычным паяльником, а также малая возможность повредить соседние элементы. Для домашнего использования возможно изготовить паяльник своими руками, используя прикуриватель от автомобиля.

Инфракрасная паяльная станция промышленного производства

Работа устройства происходит при питании 12 вольт, такое напряжения возможно получить путем использования преобразователя или не нужного блока питания для компьютера.

Изготовление

Перед сборкой паяльной станции, извлекается из корпуса прикуривателя нагревательный элемент. К контактам питания присоединяются провода питания, к центральному проводу возможно подвести медный провод с изоляцией. Сделать паяльник не составит большого труда, достаточно изолировать соединение на расстоянии от нагревательного элемента, возможно использовать термоусадочную трубку.

Корпус производится из тугоплавкого материала. Возможно воспользоваться нерабочим паяльником или приобрести кусок стали. Необходимо следить за отсутствием соприкосновения проводов

Важно понимать, что подобного рода устройство используется при незначимых работах, так как температурные пороги, другие параметры не контролируются

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Сборка термофена своими руками

Главное предназначение термофена – это спайка материалов. Такие материалы, как каучук, линолеум, ПВХ-пленка, спаиваются с помощью наполнения сварного шва сплавом присадочного жгута, этого можно достичь горячим воздушным потоком. Расплавление жгута происходит с помощью его нагрева до 350С. Такой способ является основным во время пайки линолеума при настиле на пол. Термофен значительно упрощает задачу изгибания пластиковых труб, листов и профилей. Прогрев при изгибе пластика обеспечивается в диапазоне температур 350-450С на пониженной скорости воздушного потока. Нагрев пластика обязан происходить постепенно и медленно. Сборка термофена своими руками начинается с создания спирали нагревательной части. Спираль накручивается на стальную проволоку сечением 4-7 мм с натяжкой. Спираль желательно наматывать проволокой из фехраля или нихрома сечением 0,5-0,6 мм. Размер спирали высчитывается с учетом условия, что ее электрическое сопротивление будет составлять приблизительно 75-95 Ом.

Спираль обматывают на трубчатое основание от галогенной лампы для прожектора или паяльника (к примеру, паяльник ЭПСН100). Витки спирали укладывают равномерно по все площади основания с небольшим зазором (контакт витков друг с другом недопустим). Сверху уложенной спирали закрепляется слой из асбеста или с натяжной наматывается слой стекловолокна. Данный слой лучше всего закрепить термоустойчивым клеевым составом. После на слой клея одевается термоизоляционная трубка (кварцевое стекло, керамика, фарфор и так далее). Концы спирали нужно вывести наружу. При этом торцы нагревательного элемента и участки вывода лучше всего обработать термоустойчивым клеем.

Собранный нагревательный элемент устанавливается во внутренний канал корпуса термофена. Но предварительно нужно место установки проложить кварцевыми пластинами, слюдой или асбестом, для дополнительной термоизоляции. Выходы спирали, с помощью винтового крепления, соединяются с проводом электрического питания. Этот электропровод обязан иметь теплостойкую изоляцию – волокнистую изоляцию либо фторопласт. Провод нужно проложить через пусковой включатель и реостат для регулирования напряжения, которое подается на спираль.

В обратной части корпуса закрепляется воздушный нагнетатель четко соосно с отверстием нагревательного элемента. Если компрессор или нагнетательный элемент не может поместиться в корпусе, то его можно зафиксировать снаружи торца корпуса. В данном случае к нему нужно присоединить направляющую трубке для потока воздуха. Данная трубка обязана проходить к нагревательному элементу изнутри корпуса и устанавливаться четко соосно его каналу.

От нагнетателя выводятся провода для электрического питания, которые подсоединяются с проводом для нагревателя таким образом, чтобы включатель одновременно мог управлять питанием двух элементов. Реостат регулировки воздушного потока необходимо ввести в цепь электропровода для нагнетателя – его работа не зависит от включения нагревателя.

Электропровод питания выводится наружу внизу рукояти корпуса, а клавиша или кнопка включателя и рычаги реостатов крепятся в удобном вам месте с наружно стороны корпуса. После половинки корпуса соединяются и крепятся между собой. Монтируется концевая часть из термоизоляционного материала в форме конуса или цилиндра. Крепится металлическое сопло. В конструкции лучше всего предусмотреть сменные сопла с различным выходным диаметром.

Принцип работы термофена

Фен для пайки своими руками работает таким образом. Во время нажатия на спусковую кнопку включается нагреватель и вентилятор. Нагретый воздух узким потоком перемещается в необходимую точку. При достижении установленной температуры, воздушный поток расплавляет флюс и припой, а также нагревает соединяемые детали. Таким образом, происходит спайка деталей.

Пайка микросхем

Если есть желание применить фен в роли паяльника небольших деталей, к примеру, микросхем, то температуру воздушного потока необходимо повысить до 750-800С. Прогретый воздух обязан расплавить припой и в тоже время раскалить металл спаиваемой детали практически докрасна. Воздушный поток обязан иметь узконаправленную форму. Для этого термофена мощность нагревательной части нужно повысить до 2,3-2,6 кВт. В значительной мере увеличивается требование к термической устойчивости материала корпуса аппарата, а рукоять при этом обязана иметь температуру, которая комфортна для рук человека, чтобы пайка не превратилась в муку. В некоторых конструкциях фенов для удобства эксплуатации и в роли дополнительной тепловой защиты устанавливается резиновое покрытие рукояти.

Пайка bga микросхем

Как паять платы? И как расшифровывается BGA? На эти два часто задаваемых вопроса, во время прохождения курсов пайки, отвечают мастера Bgacenter. От английского – ball grid arrey, то есть массив шариков, своим видом похожий на сетку. Шарики из припоя наносятся на микросхему через трафарет, затем потоком горячего воздуха, расплавляется сам припой и формируются контакты правильной формы.

А процесс пайки состоит из определенной последовательности действий, соблюдая которую получаем качественное соединение. Но существует большое количество нюансов, ради которых и приезжают на обучение. Начиная с того под каким углом и на каком расстоянии от платы держать сопло фена, температурные режимы демонтажа и монтажа микросхем, с какой стороны заводить лопатку. А при проведении диагностики, и наличии межслойного короткого замыкания ничего не нагревается. Как в этом случае найти неисправный элемент или цепь? И много других тонкостей которые может знать действующий мастер сервисного центра. И тот кто может подтвердить свой уровень выполненными ремонтами.

Ремонт iphone в Bgacenter

Очистка

Наносим спиртоканифоль, греем её и получаем собранный мусор

При этом обратите внимание, что подобный механизм нельзя ни в коем случае использовать при работе с пайкой. Это обусловлено низким удельным коэффициентом

Затем следует отмыть область работы, и будет хорошее место. Затем следует осмотреть состояние выводов и оценить, возможной ли будет их установка на старое место. При негативном ответе их следует заменить. Поэтому следует очистить платы и микросхемы от старого припоя. Также существует возможность того, что будет оторван «пятак» на плате (при использовании оплетки). В данном случае хорошо сможет помочь простой паяльник. Хотя некоторые люди используют вместе оплетку и фен. При совершении манипуляций следует отслеживать целостность паяльной маски. Если её повредить, то припой растечётся по дорожкам. И тогда BGA-пайка не удастся.

Крепёж


Ранее было рекомендовано сделать штрихи. Если же этот совет не был учтён, то позиционирование следует выполнять следующим образом:

  1. Переверните микросхему так, чтобы она была выводами вверх.
  2. Приложите краем к пятакам таким образом, чтобы они совпадали с шарами.
  3. Фиксируем, где должны находиться края микросхемы (для этого можно нанести небольшие царапинки иголкой).
  4. Закрепляем сначала одну сторону, затем перпендикулярную ей. Таким образом, достаточно будет двух царапин.
  5. Ставим микросхему по обозначениям и стараемся шарами на ощупь поймать пятаки на максимальной высоте.
  6. Следует прогреть рабочую область, пока припой не будет в расплавленном состоянии. Если предыдущие пункты исполнялись точно, то микросхема должна без проблем стать на своё место. Ей в этом поможет сила поверхностного натяжения, которой обладает припой. При этом необходимо наносить совсем немножко флюса.

Как пользоваться паяльником

Проведение демонтажа радиодеталей таким устройством не представляет трудностей. Время выхода устройства на рабочий режим составляет 30 секунд. Время демонтажа микросхемы с 200 ножками — от 15 до 30 секунд. В качестве нижнего подогрева лучше всего использовать утюг. Применение ИК-паяльника в комплексе с утюгом позволяет сильно ускорить выпаивание деталей и смягчает его. В процессе работы устройство требуется держать на расстоянии 15 мм от прикуривателя.

При осуществлении работ не следует жалеть канифоли. Большое ее количество облегчает выпайку компонентов радиоплат и ускоряет ее. Канифоль начинает кипеть при 250°C. Во время работы не следует допускать чрезмерного ее испарения и кипения.

При ремонте деликатных микросхем необходимо накрывать корпус. Не рекомендуется оставлять устройство включенным, т.к. оно работает на пределе возможностей.

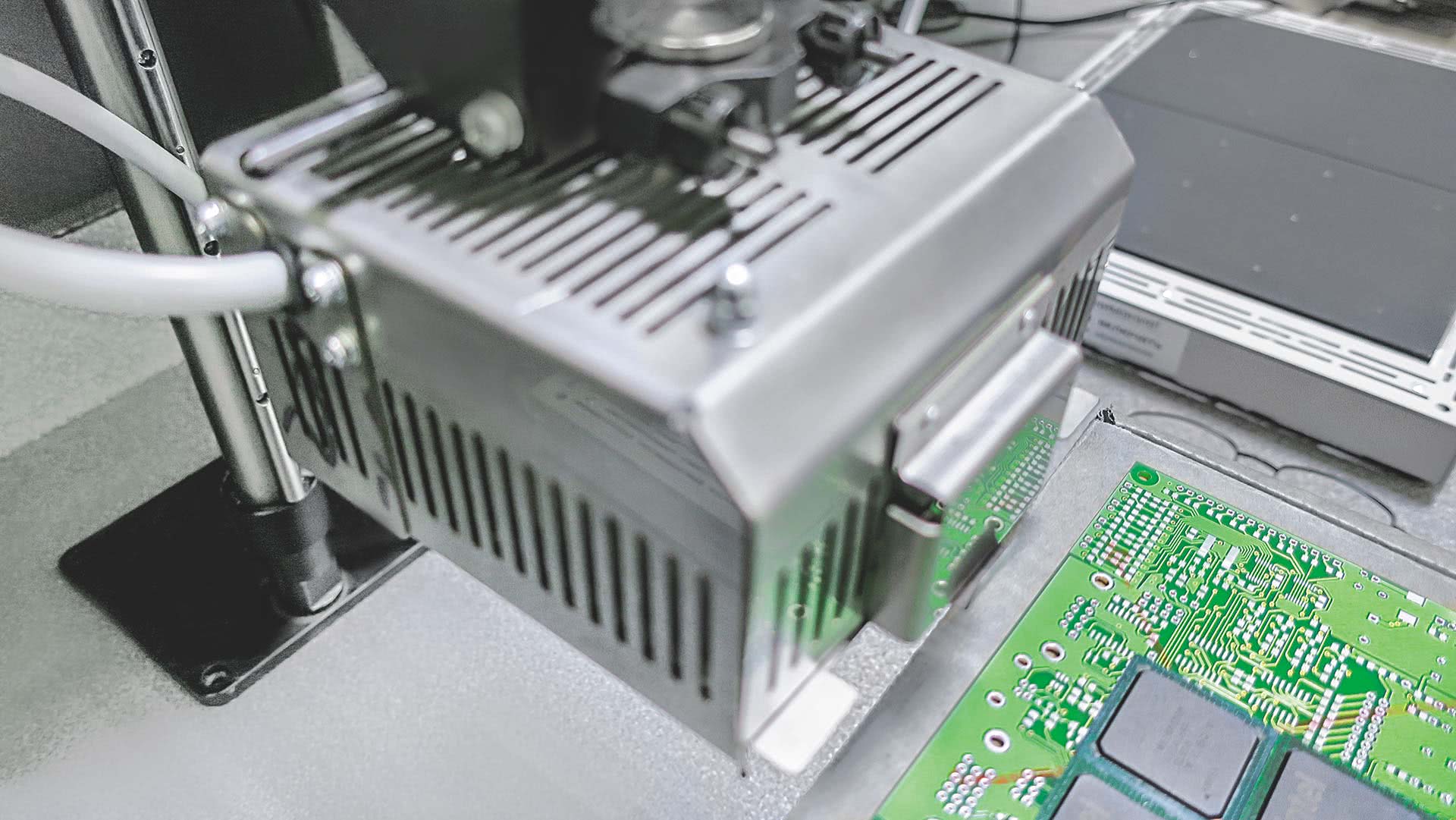

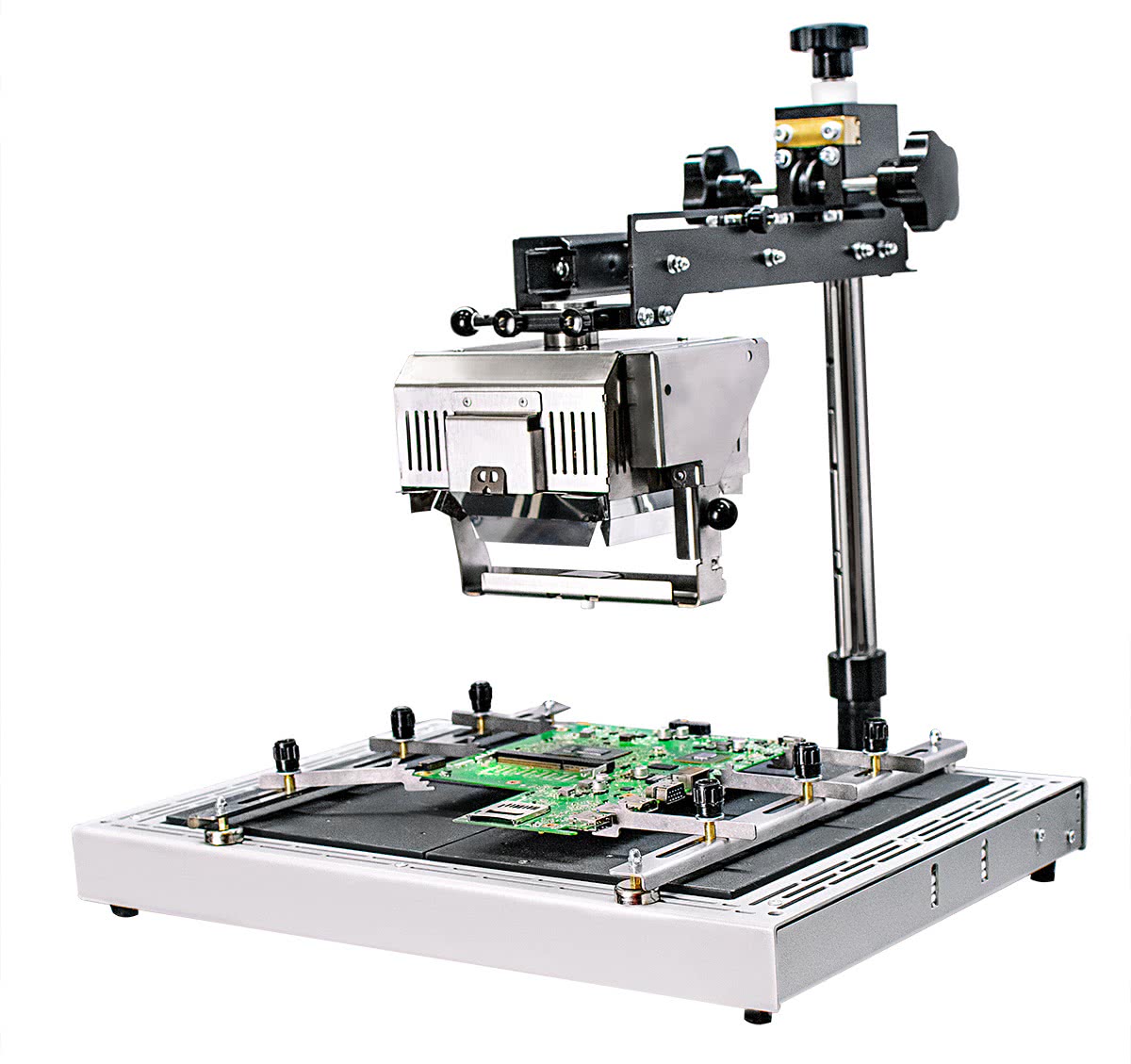

Новый «БОЛЬШОЙ» и мощный верхний ИК нагреватель

Начались поставки нового «БОЛЬШГО» и мощного верхнего ИК нагревателя с зоной излучения 96 х 96 мм для пайки крупногабаритных чипов BGA.

В 2020 году экспериментальный образец новой ИК-головы прошел успешные натурные испытания в одном из сервисных центров ассоциации Ноутбук-1, где получил позитивные отзывы по выполнению операций пайки крупногабаритных компонентов.

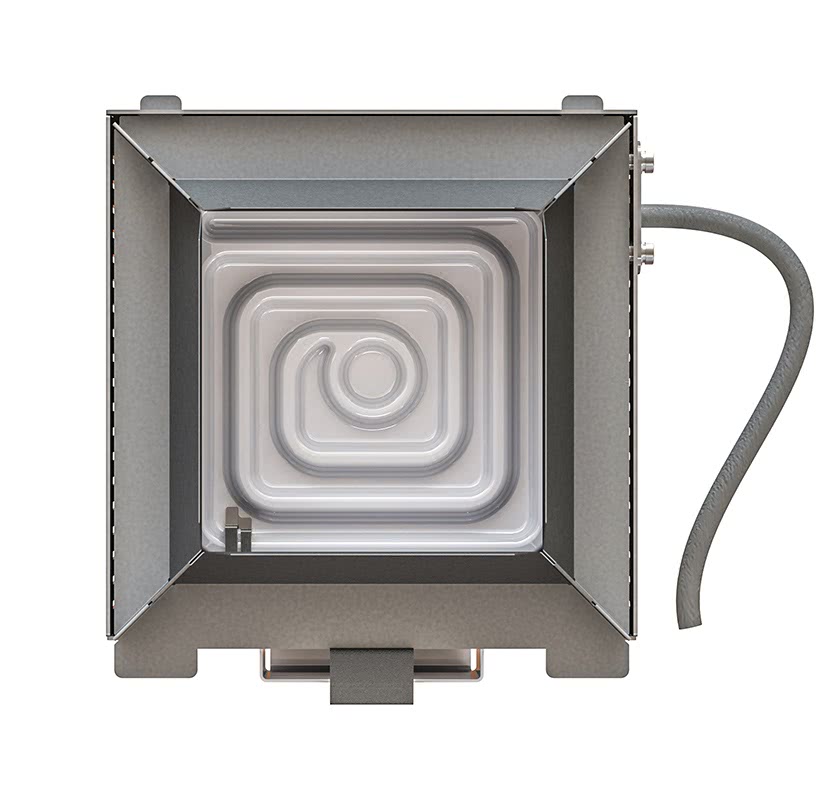

Как всегда в изделии применен оригинальный керамический  нагреватель германской фирмы Элштейн, на этот раз черного цвета с мощностью 800 Вт.

Посмотреть видео тестирования нового ИК-нагревателя (с 10:45)

Нагреватель полностью совместим с терморегулятором ИК 1-10 КД ПРО

С лазерным указателем / без лазерного указателя Совместим с ИК-650 ПРО

Конструкция нового нагревателя прошла доработки с учетом выявленных недостатков первого образца выпущена первая партия нагревателей.

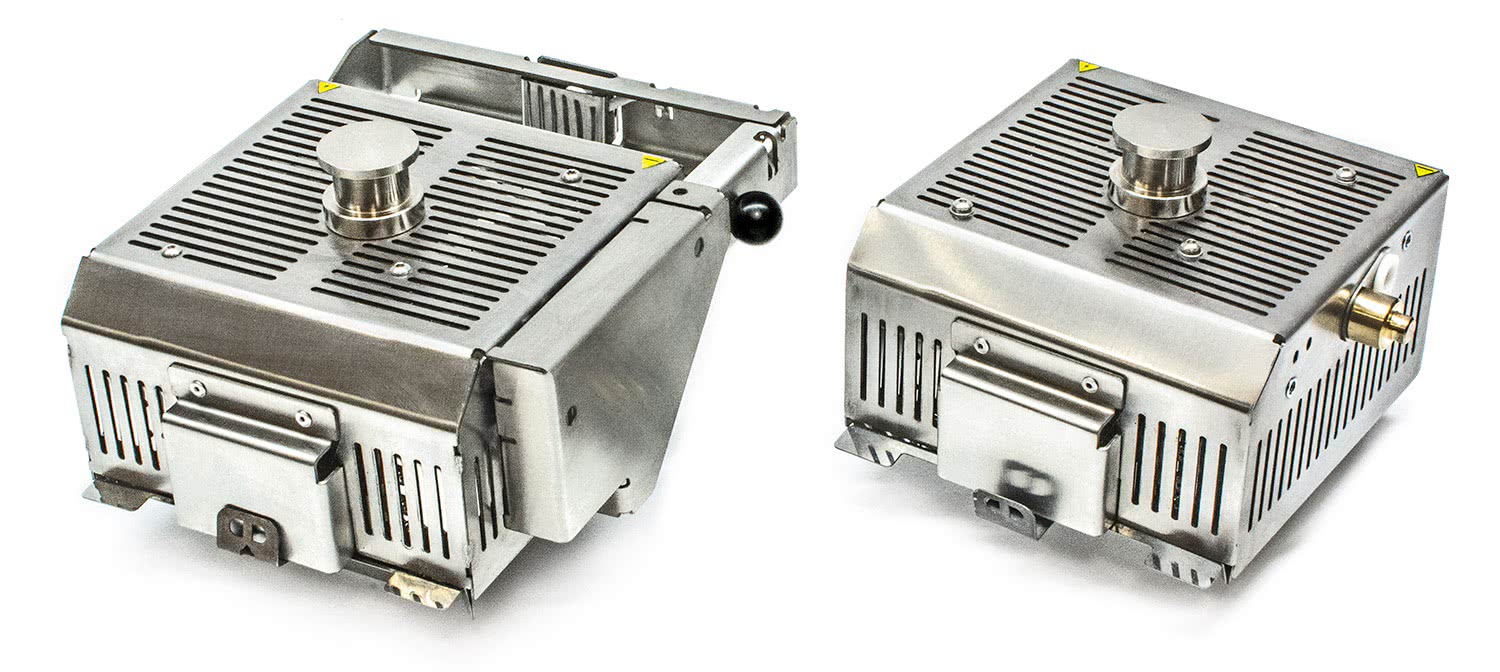

Нагреватель выпускается в 2-х модификациях: с откидным лазерным прицелом и без.

В комплекте поставляются 3шт 3D ИК концентратора  с разными габаритами окна эмиссии от 60х60 мм, а так же 5 плоскими диафрагмами, с размером окна эмиссии от 50х50 мм.
