Опалубка для ленточного фундамента

Преимущества и недостатки ленточного фундамента

Ленточный фундамент — это монолитная полоса бетонного раствора, на которой возводятся все несущие стены строения и надежная основа для возведения стен здания

Этот вид основания применяется в следующих случаях:

• Под возведение частных домов и хозяйственных построек из материалов, имеющих значительную массу, таких, как камень, бетон, кирпич, шлакоблоки и другие материалы.
• В случаях, когда в общем плане постройки предполагается подземный гараж, цокольный этаж или подвал.
• Для строительства домов, имеющих тяжелое перекрытие или же мансарду.
• В регионах, где преобладает преимущественно неоднородный грунт.

Нужно отметить, что установка ленточного фундамента подходит для почти всех видов грунтов, за исключением, пожалуй, только просадочных и торфяников — это обязательно нужно учитывать, выбирая тип основания под постройку собственного дома.

Чтобы знать, чего можно ожидать от ленточного фундамента в процессе эксплуатации, необходимо владеть информацией о достоинствах и недостатках этой конструкции.

Достоинства:

• Ленточный фундамент способен выдержать большие нагрузки, ничуть не меньшие, чем монолитное основание.
• Он отличается сравнительной простотой подготовительных мероприятий, которые могут быть вполне проведены самостоятельно.
• У ленточного фундамента всегда большой эксплуатационный период, безусловно, при правильном его строительстве и обеспечении нужных степеней защиты конструкции (гидроизоляции и утепления).
• Достоинством можно считать многообразие конкретных видов ленточного фундамента, из которых можно выбрать тот, который в наибольшей степени подходит по технологическим и финансовым возможностям.
• Ленточная основа обойдется гораздо дешевле, чем монолитная, хотя практически не уступает ей в прочности.
• Эта конструкция позволяет более качественно произвести термоизоляцию полов в доме, создав многослойную утеплительную «подушку».

Способы экономии при проведении строительства

Изготовление опалубки для ленточного фундамента требует использования большого количества материала для изготовления щитов. Особенно вопрос остро стоит при большом периметре и глубине фундамента. Но существуют способы, позволяющие сэкономить на изготовлении опалубки: при этом ее делают только для части ленты основания.

Используемые варианты экономии материала на изготовлении щитов представлены далее в таблице.

№Способы экономии и их реализация

При температуре + 20 градусов бетон будет сохнуть до снятия щитовых конструкций около 3 суток.

При послойной заливке опалубку следующего уровня монтируют с небольшим захватом нижнего яруса. Конструкция держится на шпильках предыдущего ряда, поэтому их следует выставлять на одном уровне. Весь процесс монтажа последующих ярусов проходит быстрее, чем первого.

Когда проводят заливку, используя разбиение ленты на участки по вертикали, тогда места стыков не должны на противоположных сторонах основы находиться друг против друга. Сами участки соединений рекомендуется делать не гладкими, а щербатыми. Это увеличит силу сцепления бетона разных участков.

Схема вертикального способа заливки

Чтобы защитить деревянные, фанерные щиты или конструкции из ОСП от воздействия присутствующей в растворе воды, их предварительно покрывают со стороны заливки плотной полиэтиленовой пленкой. Ее фиксируют по боковым граням материала с помощью скоб и степлера. Такой способ позволяет продлить срок эксплуатации опалубки. Также боковые поверхности фундаментных стен получаются ровными, что ускоряет проведение дальнейших работ по теплозащите и влагоизоляции основы.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

• сложность сборки;
• риск утечки залитой смеси;
• низкие показатели несущей способности;
• необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Назначение и виды опалубки

Опалубка – это постоянная или временная конструкция, изготовленная из различных материалов. Основным предназначением опалубки является создание специальной ограждающей формы для заливки бетонной смеси.

Ограждающая система придает монолитность бетонному основанию, в некоторых случаях изолирует закладываемый фундамент от почвы.

Чаще всего для обустройства системы используют древесину. Общедоступный материал отличается приемлемой стоимостью и прочностью. Простой и быстрый монтаж, дешевизна – являются главными преимуществами конструкции

Заранее заготовленные элементы системы называют щитовой палубой. Для сооружения стандартной опалубки требуются следующие материалы, инструменты и приспособления:

• щиты для придания формы;
• крепеж для фиксации щитовых ограждений;
• дополнительные леса для фиксации щитов.

Деревянную опалубку устанавливают при строительстве частных сооружений. Крупные жилые объекты подразумевают использование конструкций из стали и алюминия. Опалубка из пенополистирола считается самой прочной и долговечной, ее устанавливают в регионах с неблагоприятным климатом.

От того насколько правильно выполнена система опалубки, зависит надежность будущей постройки. Строители должны грамотно производить расчеты и соблюдать строгую последовательность выполнения работ. Конструкцию монтируют, придерживаясь строгих правил и норм.

Для понимания особенностей процесса следует ознакомиться с инструкцией по возведению разных видов опалубки, научиться производить расчеты, изучить основные требования к проведению данного вида работ.

Опалубочные конструкции сооружаются на временной и постоянной основе. Различают два основных типа конструкций – разборные (съемные) и неразборные (несъемные).

Несъемная опалубка отличается простотой монтажа, после заливки бетонной смеси она остается в фундаменте. Система придает бетонному основанию дополнительную прочность

Несъемные конструкции сооружают из полимерных материалов. Щиты из полистирола защищают фундамент от воздействия низких температур, имеют высокий уровень теплоизоляции и отличные характеристики прочности. Еще один плюс неразборной системы – снижение расходов на материалы.

Съемную опалубку убирают из основания после полного затвердевания бетона. Все элементы конструкции можно использовать повторно.

Съемная опалубка должна быть полностью герметичной, а все составляющие элементы – надежно соединены. Конструкции предназначены для сооружения фундаментов различной сложности. В основном съемные опалубочные системы изготавливают из подручных материалов, ДВП, ЦСП, древесины

Объединение первого и второго вариантов конструкций называют комбинированной опалубкой, ее устанавливают преимущественно на сыпучих грунтах, когда установить съемную опалубку не представляется возможным

Комбинированная опалубка состоит из наружного и внутреннего слоя. Первый слой состоит из досок, второй внутренний – из пенополистирола. Полимерный материал крепят к грунту с использованием двадцатисантиметровых гвоздей.

Пенополистирол и доски скрепляют при помощи саморезов. Комбинированный тип опалубки отличается хорошими теплоизоляционными свойствами и прочностью. Такая конструкция обеспечивает защиту бетонному основанию с двух сторон.

В частном домостроении устанавливают столбчатые фундаменты и сплошные основания в виде плиты. Устройство опалубки для данных видов оснований имеет свои конструктивные особенности.

Опалубочная система для столбчатого фундамента выполняется из дерева и металла. В некоторых случаях допустимо применение асбестоцементных и пластиковых труб

Опалубка для столбчатого фундамента. Для монтажа временной опалубки обычно используют древесину. Систему сооружают из досок толщиной в 40 см и шириной от 15 см. Деревянные щиты крепят к каркасу из брусьев. В сооруженные короба заливается раствор. После завершения процесса отвердевания бетона систему демонтируют.

Опалубочная конструкция в виде плиты рассчитана на значительные нагрузки и применяется при возведении зданий, имеющих более одного этажа.

Сплошное основание в виде плиты представляет собой монолитную конструкцию с армирующими прутьями. Плиту устанавливают на воздушную подушку из песка. Опалубку монтируют по всему периметру основания, с внешней стороны устанавливают поддерживающие опоры.

Кроме обустройстве опалубки при заливке фундамента важно также позаботиться о его вентиляции

Подготовительный этап

Начать стоит с шурфов или бурения. Главная цель при проведении этого мероприятия – выяснить, какие грунты расположены на участке, а также узнать уровень залегания грунтовых вод. Закладывать фундамент нужно с соблюдением правила: отметка подошвы должна быть как минимум на 50 см выше уровня расположения горизонта воды.

Как правильно делать исследование грунта? Для этого используют два метода:

• отрывка шурфов (глубоких ям, размеры в плане обычно составляют 1х2 м);
• ручное бурение.

В первом случае рассматривают почву на стенках ямы. Также проверяют, не пошла ли со дна вода. Во втором варианте исследуют грунт на лопастях инструмента.

После того как определили, какая почва имеется на участке, потребуется найти ее прочностные показатели. Сделать это можно с помощью специальных таблиц.

Таблица несущей способности разных типов грунтов

Стоимость закладки основания под дом может составлять до 30% от сметы на все здание. Чтобы избежать перерасхода средств, нужно выполнить расчет, который позволит найти оптимальные параметры конструкции, которые позволят одновременно гарантировать минимальные затраты, прочность и надежность. Для вашего удобства вы можете воспользоваться онлайн-расчетом.

Несъемная опалубка

Несъемные конструкции отличаются простотой и высокой скоростью монтажа. После заливания строительного раствора опалубка остается в фундаменте.

Несъемная опалубка из ЦСПКак сделать несъемную опалубку для фундаментаСхема съемной опалубки

Чаще всего несъемные опалубки собираются из подручных материалов. Также для такой работы можно использовать ЦСП и ДВП. В случае же обустройства столбчатого основания, функции опалубки могут взять на себя полые трубы из металла либо асбеста. В данной ситуации опалубка поспособствует дополнительному увеличению прочности бетонного основания. При этом от использования распорок и дополнительных опорных элементов в большинстве случаев можно отказаться.

Два варианта монтажа несъемной опалубки (1)Два варианта монтажа несъемной опалубки (2)

1. Выройте котлован (ямы, траншеи) в соответствии с размерами и конструктивными особенностями будущего фундамента. Эти моменты должны быть изначально внесены в проект.
2. Между землей и опалубкой оставьте небольшой зазор (1-3 см, в зависимости от материала). Этот промежуток облегчит монтаж конструкции. После расклинки опалубки зазор нужно будет засыпать землей.
3. Засыпьте дно подготовленного котлована слоями песка и щебенки. Каждый слой засыпки тщательно утрамбовывайте.
4. При необходимости уложите на подушку арматурную сетку. Благодаря арматуре прочность готового фундамента будет существенно увеличена.

5. После проведения перечисленных мероприятий можете переходить непосредственно к обустройству элементов опалубочной конструкции. Вся работа сводится к подгону элементов. Методы крепления подбирайте индивидуально, с учетом особенностей используемого материала. К примеру, в случае с обустройством деревянной опалубки сначала в землю вбиваются опорные брусья, а затем к ним прибиваются доски (щиты, фанера). В целом же ориентируйтесь по ситуации.

В завершение вам останется лишь залить бетон, подождать примерно месяц, пока он наберет прочность, и уже после этого можно будет переходить к проведению дальнейших запланированных строительных мероприятий.

Схема несъемной опалубкиФибролит — экологичная, несъемная опалубкаНесъемная опалубка Велокс

Строительство домов

Дом будет стоять долгие годы на любой почве и не рассохнется, не рассыплется, не перекосит в оконных рамах и дверных косяках, если тщательно подготовить его основание – фундамент. Для фундамента дома необходима опалубка – форма, в который бетон будет заливаться и застывать.

Традиционно опалубку делали из досок, крепили гвоздями и деревянными подпорками, добавляя проволочную стяжку. В эту конструкцию устанавливали арматуру, заливали бетон, ровняли, отлаживали по уровню и ждали около недели. Далее опалубка дома разбиралась, фундамент был готов. На нем можно теперь возводить стены. Если опалубка выставлена точно по расчетам проектировщика, бетон застыл строго по уровню везде, то дом, деревянный, кирпичный, каменный, будет стоять не один десяток лет.

Как правильно заливается каркас?

После обустройства опалубки и армирующего каркаса можно приступать непосредственно к заливке бетонной смеси. Материал следует заливать по направлению от угловых зон к центральным точкам опалубки.

Подачу бетона следует осуществлять с помощью спецтехники – автомобильной бетономешалки. При ручном приготовлении материала потребуется много времени и трудовых ресурсов.

В процессе заливки цементно-песчаной смеси также рекомендуется использовать глубинные вибраторы. Применение такого оборудования позволит удалить воздушные пузыри из состава, тем самым повысить его прочность и снизить риск преждевременного разрушения.

Что нужно для самостоятельной работы?

Поэтому замешивать материал в обычных ведрах или металлических корытах нецелесообразно, в этом случае создание фундамента затянется на несколько дней.

Целесообразно использовать бетономешалку подходящего размера, по возможности следует арендовать соответствующую спецтехнику (бетононасос).

Как выровнять фундаментное основание?

Поверхность ленточного основания после заливки должна быть идеально ровной, в противном случае возникнут трудности при дальнейшем возведении стен и появятся нежелательные перекосы. Боковые части фундамента, выступающие над землей, при правильном создании опалубки выравнивать не нужно.

В процессе выравнивания бетонной ленты необходимо с помощью водяного или лазерного уровня определить высшие и низшие точки ее поверхности. Затем по ее периметру выставляется горизонтальная опалубка (дощатая или металлическая).

Ее необходимо надежно закрепить в неподвижном положении, чтобы каркас не смещался при последующем выполнении работ.

На внутренних сторонах опалубки нужно сделать разметку и нанести горизонтальные линии, отмеренные с помощью лазерного или жидкостного уровня. Далее по размеченным линиям выполняется заполнение опалубки свежим бетоном.

Сколько времени необходимо для полного затвердевания?

Длительность процесса зависит от марки материала и процентного содержания воды в нем, которое может значительно отличаться для бетонных смесей разных классов прочности.

Также на время затвердевания влияет температура окружающей среды и влажность воздуха. При +30 °C набор прочности происходит почти в 2 раза быстрее, чем при +5 °C.

В среднем бетонная смесь затвердевает через 20-30 суток. Процесс может быть ускорен путем применения различных технологий подогрева бетона.

К металлической арматуре прикладывают определенное напряжение, при прохождении тока металл выделяет тепло и ускоряет затвердевание бетонной смеси.

Основные требования при проведении работ

Монтаж формирующей конструкции осуществляется согласно установленным правилам и нормам. При проведении работ строители учитывают все детали.

В противном случае опалубка способна принять неустойчивую форму, что впоследствии может привести к негативным последствиям.

Поэтому важно соблюсти следующие условия:

Отклонение щитов от вертикальной плоскости не должно превышать 5 мм на 1 м высоты.
Предел смещения конструкции должен составлять не более 15 мм.
Предельно допустимые перепады между щитами не должны превышать 3 мм.
На участках с сыпучим грунтом траншею делают шире, чем обычно, по бокам устанавливают распорки.
В некоторых случаях при монтаже опалубки используют пенопластовый утеплитель

Траншею при этом делают шире, учитывая дополнительный слой утеплителя.
В фундаменты без опалубки рекомендовано устанавливать решетки из арматуры.
Несъемная опалубка должна быть полностью герметичной.
При монтировании формирующей конструкции особое внимание уделяют качественным характеристикам крепежных элементов.. Определенные требования предъявляются к качеству используемых материалов

Они должны быть влагостойкими, обладать низкой адгезией с бетоном и противостоять нагрузкам, которые появляются в процессе схватывания бетона

Определенные требования предъявляются к качеству используемых материалов. Они должны быть влагостойкими, обладать низкой адгезией с бетоном и противостоять нагрузкам, которые появляются в процессе схватывания бетона.

Опалубка для фундамента своими руками

Не вдаваясь глубоко в теорию, упомянем все же, что опалубка бывает съемной и несъемной. В нашем случае первый вариант оказался наиболее подходящим, так как, во-первых, он совершенно не стеснял бюджет, во-вторых, такая конструкция в наибольшей степени проста в исполнении. А чем проще, тем меньше шансов самостройщику допустить какую-либо ошибку.

Доска для съемной опалубки

По неопытности к выбору доски и ее сечению подошли со всей ответственностью. Этому способствовал этап «обучения»: различные видеоролики и фотографии на строительных форумах пугали последствиями, к которым приводит наплевательство на этом этапе работ. Всякого рода советчики на перебой сыпали цифрами. Больше всего замечаний шло от бойких людей, которые сами построили дома, хотя на своей стройке и молотка в руках не держали, а самое тяжелое, что им приходилось поднимать, это упаковку денег бригадиру гастарбайтеров. Одни говорили, что доска должна быть не менее 40 миллиметров толщиной, другие указывали и большие числа, например, 50. Советы же бывалых строителей вообще вызывали шок, так как, по их мнению, использовать доски – это прошлый век; ответственные застройщики используют только ламинированную фанеру толщиной не менее 22 мм со столбиками-опорами в виде бруса 100х100 мм. Даже возникло подозрение, что подготовка выйдет дороже всей мелкозаглубленной ленты.

Решение, однако, было принято благодаря опыту поколений, взятому из старой строительной книжки «Как построить деревянный дом». В ней было указано, что опалубка для ленточного фундамента потребует для своего возведения самую «ходовую» доску-дюймовку и столбики-опоры из бруска 25х50 или 50х50.

Так я определился с выбором пиломатериала, а также понемногу стал осознавать, почему общественное мнение относит частное домостроение к дорогому удовольствию. Но пусть это остается на совести «профессиональных строителей».

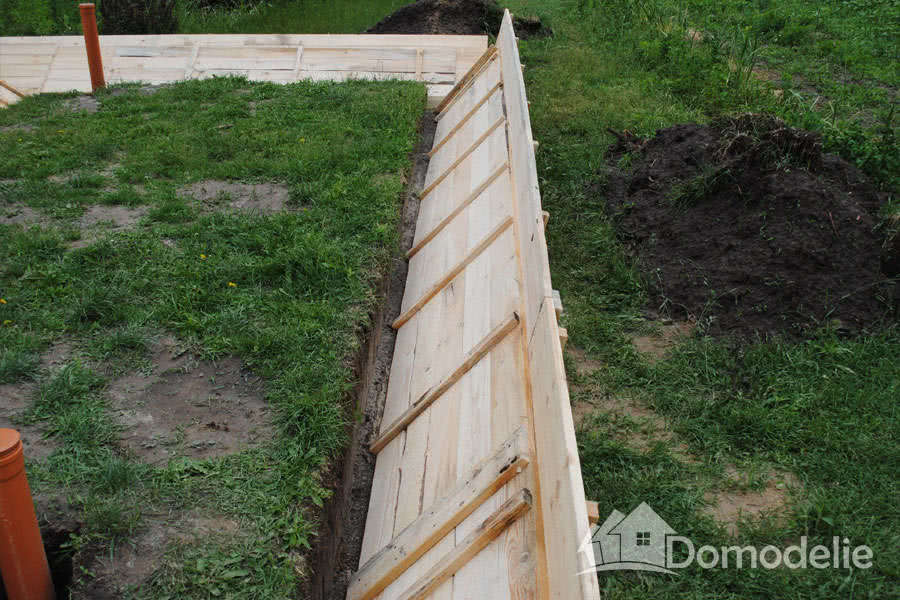

Сборка щитов

Щит представлял из себя 5 досок 25х150, соединенных поперечинами 25х50. Все соединения выполнялись с помощью черных саморезов по дереву. Размеры основных щитов – 750х6000 мм, дополнительные же собирались по месту.

Установка опалубки

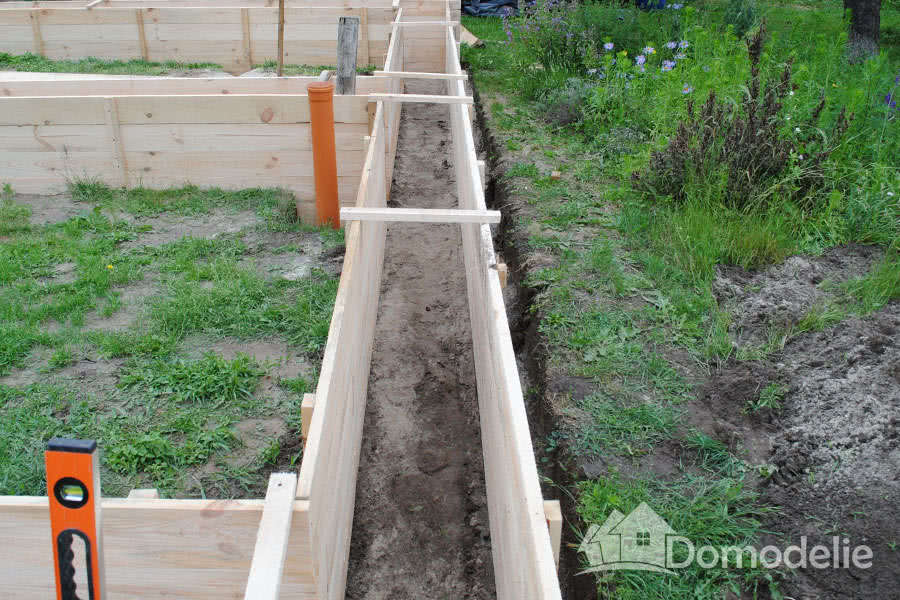

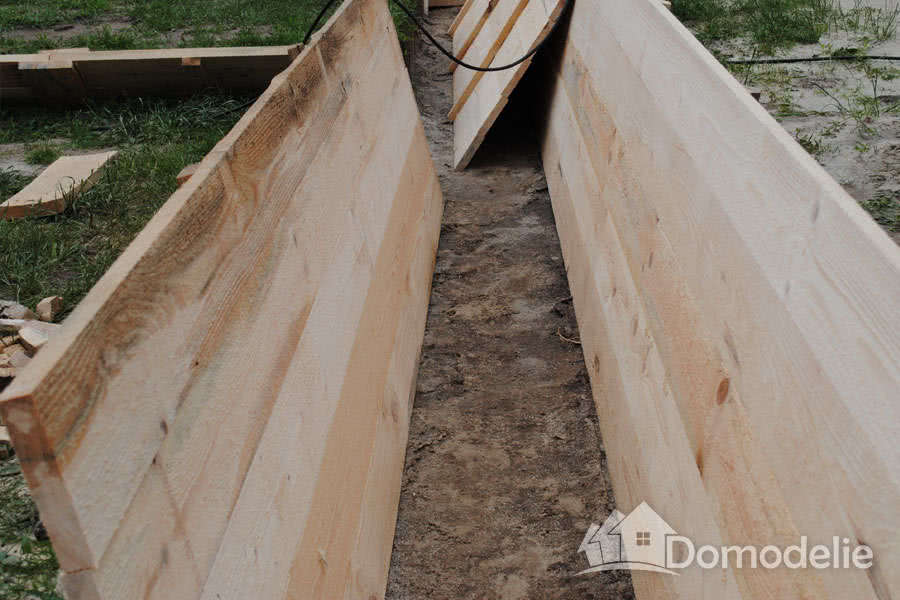

После сборки щитов пришло время их установки. Растаскали по местам, опустили в траншею, напилили деревянных брусков для будущих хомутов. Осталось только установить вертикально. Как и в случае с разметкой, опалубка для фундамента своими руками собиралась от угла. Внешний щит поднимался и фиксировался. Затем устанавливался внутренний щит, и вся конструкция укреплялась деревянными хомутами. Быстро, просто, надежно.

Обратная засыпка

Оставшийся зазор между щитами и стенками траншеи решили засыпать песком, так как, во-первых, это должно было препятствовать расширению опалубки снизу, а, во-вторых, при фундаментных работах данная манипуляция застрахует ноги работников от переломов.

Когда начали укладывать и трамбовать песок, возникла одна проблема: засыпка стала выдавливать щиты внутрь траншеи. Пришлось спешно пилить распорки и работать кувалдой, чтобы вернуть конструкцию в изначальное положение. Ошибки исправили, стенки опалубки усилили дополнительными столбиками. Результат выглядел уже надежным и устойчивым.

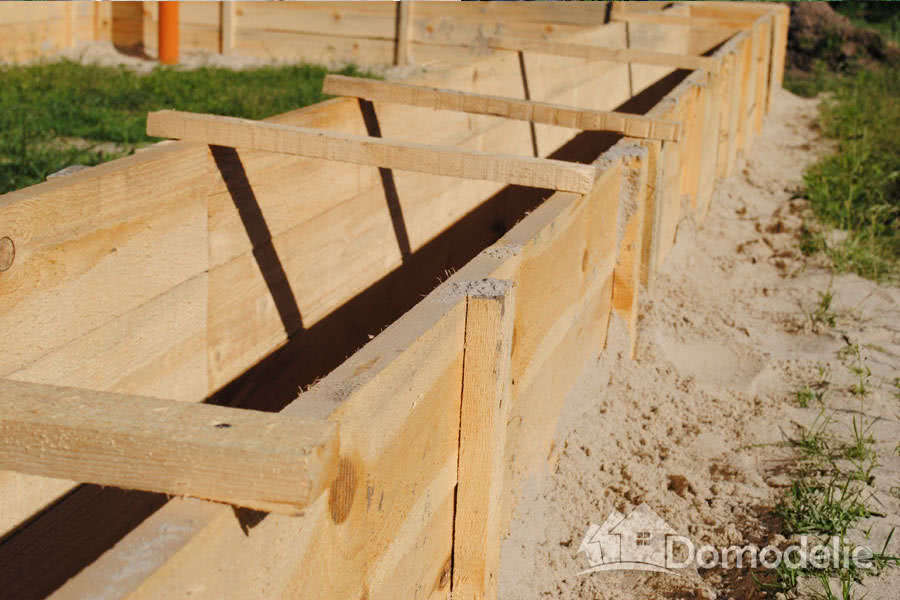

Установка прижимных досок

Несмотря на то, что собранные щиты были устойчивы, оставались кое-какие сомнения. В основном не давало покоя впечатление от фотографий коллапсов во время заливки бетона, опубликованных на одном из интернет-форумов. Поэтому для усиления нашей конструкции решили добавить еще прижимные доски, что не противоречит схеме классической опалубки для мелкозаглубленной ленты.

Для этих целей взяли доску 50х200 и плашмя положили на подложенные кирпичи так, чтобы ребром доска упиралась в опорные столбы. Затем забили несколько кольев, чтобы надежно упереть прижимную доску к щитам.

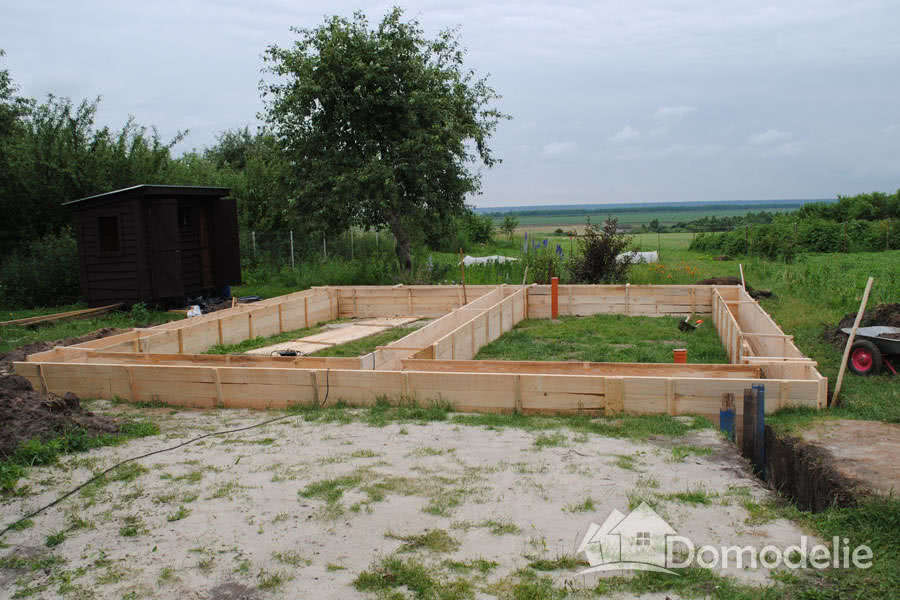

Опалубка для ленточного фундамента своими руками готова. Следующий подготовительный этап – это укладка полиэтиленовой пленки. В следующей статье разберемся, а нужна ли пленка или ее необходимость – это миф, который тянется со времен повсеместного самостроя.

Как правильно сделать

Работы по обустройству конструкции начинаются после того, как завершен подготовительный этап и полностью построена траншея.

Основные принципы проведения работ:

• грунт должен быть очищен от корней, мусора, неровностей;
• поверхность конструкции, направленная к бетону, должна быть ровной, лишенной загрязнений;
• опалубка фиксируется таким образом, чтобы не произошло ее усадки;
• щиты системы соединяются максимально плотно;
• геометрические параметры проверяются при помощи отвеса и уровня.

Последовательность действий:

• по боковым частям траншеи монтируются щиты опалубки (панели из досок либо фанеры);
• щели между досками не должны превышать 2.00 мм;
• щиты фиксируются раскосами. Из отрезков досок производятся заостренные колья, которые вбиваются в землю на 1 м от опалубки. Раскосы закрепляются к кольям;
• шаг монтажа раскосов имеет зависимость от ширины и высоты ленты основания, как правило, стандартный шаг составляет 1 м;

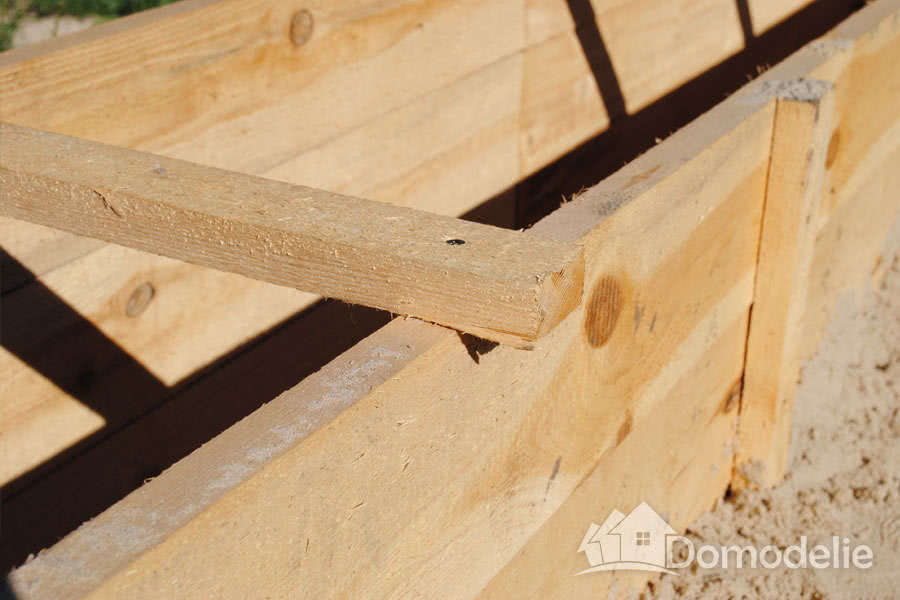

• допустимо фиксировать верхний срез щитов деревянными перемычками, которые не позволяют системе раскрыться при заливке;
• перемычки монтируются через 0.5-1.0 м;
• отклонения геометрии не должны превышать 3.0 мм – для досок, 2 мм – для фанеры;

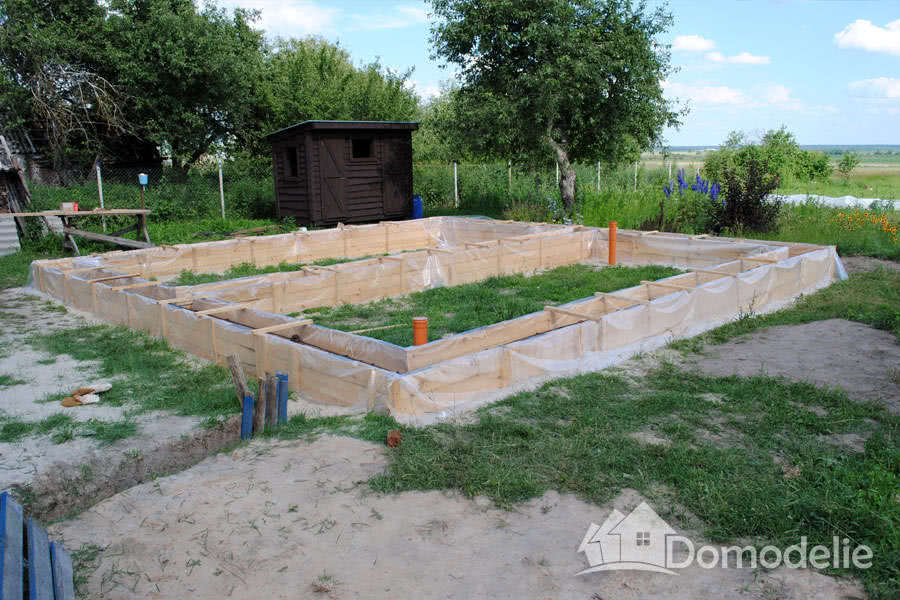

• внутренняя поверхность выстилается ПВХ, полиэтиленовой пленкой либо другим гидроизоляционным материалом. Это позволяет создать стабильный влажностный режим для созревания бетона;
• материал гидроизоляции укладывается с небольшим напуском, загибается через края и фиксируется степлером, что исключит его повреждение или срыв во время заливки.

Смазка для опалубки образует на поверхности тонкую гидрофобную пленку. Такие материалы очень распространены в монолитном строительстве, но пожароопасны и имеют высокую стоимость

В некоторых случаях проводится установка ступенчатой опалубки. В ходе работ сначала фиксируют опалубку первой ступени, проводят бетонирование, монтируют следующую ступень, снова проводят бетонирование, — и так со всеми ступенями. Установка производится по такой же методике, как и в сплошной опалубке.

Пошаговая инструкция

Установка опалубки для фундамента своими руками должна проводиться только на ровной, хорошо подготовленной поверхности – следует очистить участок, и удалит весь мусор. Выставлять опалубку нужно строго вертикально, чтобы щиты впритык примыкали к грунту. Внутренняя поверхность досок, которая будет соприкасаться с бетонной смесью, должна быть ровная и гладкая. Если зашлифовать материал не получилось, можно набить на него листы фанеры – главное, чтобы расстояние между параллельными щитами точно соответствовало проектной ширине будущей стенки фундамента.

Сбивая щиты, доски нужно подгонять друг к другу таким образом, чтобы между ними не было зазоров, особенно если для лучшей усадки бетонной смеси планируется проводить ее вибрирование специальными устройствами.

Щели же размером 3 мм и менее уйдут сами собой после того, как материал набухнет при предварительном смачивании. Если же конфигурация и качество распиловки досок не позволяют сбивать щиты без существенных зазоров, то щели более 3-х миллиметров необходимо законопатить паклей, а расстояния более 10 миллиметров потребуется дополнительно забить рейками.

Правильно собирать опалубку для ленточного фундамента высотой до 0,75 метра нужно с крепления направляющих досок. Они неподвижно фиксируются в грунте с помощью крепежных колышков. Чтобы сделать точный монтаж, следует предварительно натянуть по периметру будущего фундамента веревку и закрепить ее с обоих концов. Установив направляющие доски, следует убедиться в правильности их монтажа – с помощью уровня проверить, чтобы они стояли ровно, не было отклонений. Затем можно приступать к установке опалубочных щитов, при этом плоскость щитов должна точно совпадать с кромкой направляющих досок.

Опалубка, как правило, вбивается в грунт при помощи заостренных брусков, которые и соединяют доски между собой, образуя щиты. Следует обязательно учитывать, что бетонная масса будет оказывать на конструкцию сильное внутреннее давление, поэтому чтобы щиты не разъехались в нижней части, нужно обязательно вбивать в землю и дополнительные колышки. Их точное количество будет зависеть от ширины и высоты фундамента, но в целом опытные строители рекомендуют использовать колышки не реже чем каждый метр.

Если высота будущего фундамента не будет превышать 20 сантиметров, то одних колышков из соединительных брусков будет достаточно. Когда фундамент более высокий, необходимо обязательно задействовать и дополнительные наружные упоры – бруски определенной длины, которые выставляются по диагонали под углом.

Один конец такого бруска упирается в верхнюю часть стенки опалубки или в колышек и крепится там с помощью самореза. Второй конец жестко упирается в землю и слегка прикапывается (в этих местах можно забить еще одни колышки, которые будут сдерживать упорные бруски, чтобы они не соскочили и не зарылись в грунт).

Пошаговая инструкция по сборке и установке опалубки для фундамента своими руками:

• на подготовленном ровном основании доски укладываются вплотную друг к другу;
• сверху накладываются поперечные рейки или бруски, которые будут соединять доски между собой, и фиксируются саморезами (расстояние между рейками – не менее 1 метра);
• вкручивать саморезы нужно с внутренней стороны, чтобы их шляпки утопали в доске, а концы торчали с другой стороны не менее чем на 1-2 сантиметра, эти кончики следует загнуть;
• готовые щиты монтируются на краю траншеи – вбиваются в землю при помощи заостренных соединительных брусков и крепятся к направляющим доскам проволочными скрутками;
• вплотную к щитам вбиваются дополнительные вертикальные колья, которые соединяются со щитами саморезами;
• вплотную к кольям крепятся горизонтальные (уложенные на землю) и диагональные распорки, которые с другой стороны фиксируются при помощи еще одного забитого в землю колышка;
• специалисты рекомендуют соединять щиты и между собой, используя дополнительные перемычки в верхней части, они не позволят конструкции разойтись в стороны при заливке бетонной смеси.

О том, как сделать деревянную опалубку для ленточного фундамента своими руками, смотрите в следующем видео.

Установка опалубки для ленточного фундамента на неустойчивой почве

Само копание траншеи на такой почве является небезопасным, поскольку способно привести к ее сдвигу. С учетом этого первоначально требуется совершать возведение внешней опалубки канавы. Благодаря данному действию удается исключить движение почвы, после чего можно приступать к обустройству внутренней части траншеи.

Обратите внимание! В такой ситуации копание канавы осуществляется под небольшим уклоном стенок и с оптимальной шириной для комфортной установки щитов. Дальше производится установка опалубки

Во многих случаях ее сооружают в несколько слоев с наличием промежуточной зоны, в качестве которой выступают элементы, выполняющие фиксацию наружной кромки от грунта и внутренней от области бетонной смеси.

Какую доску лучше всего использовать

Для сборки опалубки обычно используется наиболее распространенный материал — обрезная сосновая доска. Рекомендуется обстругивать рабочую поверхность досок, но это не всегда возможно, поэтому чаще всего сборка щитов производится из нестроганных досок.

Важным вопросом является степень влажности пиломатериала. В данном случае использование сухой доски не обязательно, а иногда даже нежелательно. Опалубка долгое время удерживает массив влажного бетона, который все это время периодически поливают водой.

Сухой пиломатериал начинает активно поглощать влагу, разбухает и увеличивается в размерах, отчего отдельные доски выдавливает из плоскости щита.

Толщина досок, используемых для сборки щитов, колеблется в пределах 25-40 мм. Чем выше и шире лента, тем толще должны быть доски, чтобы выдерживать нагрузки при заливке и давление жидкого бетона на стенки.

Съемная опалубка из деревянных досок

ОпалубкаСъемная опалубка из деревянных досок

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительстваДля съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеруОпалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

Опалубка фундаментаСхема армирования фундаментаУстройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!

Похожие записи:

Охота на жучка. какими бывают шпионские устройства и как их искать Пиньята своими руками в домашних условиях Станок для гибки арматуры: назначение, описание, виды Вкусные и сочные манты Какие бывают соединения канализационных труб в зависимости от используемого материала для трубопровода Картофелесажалка для трактора т-25: картофелесажалка т-40 и самодельная для мтз-82
