Паяльная станция на arduino простым языком

Конструктивные особенности

Инфракрасная паяльная станция представляет собой довольно габаритное оборудование:

• ширина – 450-475 мм;
• высота – 430-450 мм;
• глубина – 420-450 мм.
• высота опорного штатива ИК излучателя – 200 мм.

Дополнительная информация. Размеры различных моделей станций могут немного отличаться от вышеуказанных данных. Площадь рабочего стола рассчитана на печатные платы максимальной величины и любой конфигурации.

Расположение органов управления и подвижных узлов ИК станции:

1. Рабочий стол представляет собой углублённую платформу из ряда ТЭНов, закрытую металлической сеткой.
2. Параллельные упоры с фиксаторами передвигаются по направляющим. Ими с обеих сторон зажимают печатную платформу.
3. Поперечные борта оснащены винтовыми опорами, которые поддерживают плату на нужной высоте.
4. В комплекте есть рейки, которыми дополнительно крепят плату.
5. На вертикальной опоре установлен поворотный механизм, на котором закреплен инфракрасный нагреватель.
6. ИК излучатель может передвигаться в прямолинейном направлении по направляющим штатива. Одновременно паяльник может поворачиваться вокруг вертикальной опоры.
7. На передней панели оборудования расположены:

• кнопка включения;
• разъём для термопары;
• кнопка остановки;
• клавиша включения вентилятора рабочего стола;
• включатель подсветки;
• кнопка верхнего охлаждения;
• термоконтроллер нижних нагревателей;
• программируемый контроллер верхнего ИК нагревателя.

Температура верхнего ИК нагревателя может достигать от 220 до 270 градусов. Нижняя платформа прогревается до 150-1700 С.

Описание процесса ИК пайки

Принцип работы инфракрасной паяльной станции заключается в воздействии сильными волнами длиной 2-7 мкм на элемент. Устройство для пайки самодельными ИК паяльными станциями как самодельными, так и приобретаемыми, состоит из нескольких элементов:

• Нижний нагреватель.
• Верхний нагреватель, отвечающий за основное воздействие на материалы.
• Конструкция держателя платы, размещенная на столе.
• Контроллер температуры, состоящий из программируемого элемента и термопары.

https://youtube.com/watch?v=eG9a6G4WuFA

Длина волны, напрямую зависит от температурных показателей источника энергии. Материалы в различной форме подвергаются пайке с помощью ИК станции, сделанной своими руками, существуют основные параметры передачи энергии, непрозрачность, отражение, полупрозрачность и прозрачность. Перед изготовлением ИК паяльной станции своими руками нужно понимать, что существуют некоторые недостатки данных систем:

• Разная степень поглощения энергии компонентами ведет за собой неравномерный прогрев.
• Каждая плата ввиду различных характеристик требует подбора температур, в противном случае, компоненты перегреваются, выходят из строя.
• Наличие «мертвой зоны», где инфракрасная энергия не достигает требуемого объекта.
• Обязательное условие защиты поверхностей остальных элементов от испарения флюсов.

https://youtube.com/watch?v=gQQFLk_DA3c

Нагревание происходит за счет передачи тепла к монтажной плате. Тепловое воздействие инфракрасной станцией происходит поверх детали, температуры бывает не достаточно, поэтому конструкция подразумевает нагрев нижней части. Нижняя часть состоит из термостола, процесс пайки может осуществляться посредством спокойного инфракрасного излучения, либо потоком воздуха.

https://youtube.com/watch?v=3yAm10fbM-4

↑ Наладка

В приложении есть инструкция по наладке, но я настраивал методом «научного тыка». Использовал китайские токовые клещи, в комплекте к которым шла термопара. Поставил «эталонную» термопару рядом с установленной, и крутил подстроечники. Старался сделать так, чтобы показания совпадали и подстроечники находились не в крайних положениях. Все. Ничего сложного. Термопара от верхнего нагревателя просто устанавливается на нагреваемую плату поближе к чипу через капельку флюса, а не в сам нагреватель. Так показания будут точнее, и не будет перегрева. Это я подсмотрел у знакомых спецов-ремонтников.

В заводских станциях датчик, в основном, находится в нагревателе, в нем даже есть специальное отверстие для этого. Но никто не мешает сделать два датчика через переключатель.

Лампы в момент нагрева светят очень ярко, слепят. Надо чем-то закрывать лампы или глаза. Неплохо закрыть лампы стеклом от кухонной инфракрасной плиты, это будет идеальный вариант. Или взять стимпанковские сварочные очки, тогда можно стать крутым гиком, как в голивудских фильмах. Вот так выглядит работа нижнего подогрева.

Специально прогрел немного, иначе в момент разогрева фотоаппарат засвечивается.

Разогрев импульсный, поэтому свечение то ярче, то тусклее, в темноте возникает полное ощущение горящего костра и греться возле станции тоже можно. Если же подуть на термопару, то этот искусственный «костер» «разгорается» сильнее.

При первом прогоне испытуемая плата пошла пузырями. Но я и поставил снизу 180, а сверху 350 градусов. Второй чип снимал напарник при 230 градусах сверху, чип прекрасно снялся. Времени на второй чип ушло около 6 минут. Корпус станции почти не нагрелся. Нагревается съемная верхняя крышка. Думаю обклеить её фольгой по бокам. Для корпуса не критично, разве чтобы руки не обжечь. Сначала думал установить в корпус дополнительные вентиляторы, но, как показала практика, это излишне, внутри температура не выше сорока градусов после 15-ти минутного использования.

↑ Схема контроллера ИК паяльной станции

В нем достаточный функционал и он простой для повторения. Оба канала полностью идентичны. Единственное, что изменил — вместо MOC3023 поставил MOC3063, т.к. этот чип с контролем перехода через ноль, поэтому меньше помех в сеть

В момент разогрева потребляемая мощность около 3000 Вт и это важно

В нижнее плечо поставил симистор помощнее — BTA41.

При первом запуске вышел небольшой «бабах». Оказалось, что я случайно подключил симистор параллельно нагрузке, т.е. фактически параллельно сети. Предохранители ушли в мир иной. А на втором канале «потерял» один провод. Больше никаких проблем не было. Будьте внимательны, не торопитесь при запуске!

Термовоздушная

Самая простая термовоздушная паяльная станция может быть собрана из обычного паяльника. Ниже будет приведена инструкция в фотографиях, как это можно сделать. Для всего процесса сборки потребуются такие компоненты:

• паяльник с деревянной рукояткой;
• аквариумный компрессор;
• шуруповерт;
• сверло;
• медицинская капельница;
• фольга;
• часть антенны;
• многожильный провод.

Процесс начинается с того, что необходимо разобрать паяльник. Откручивается винт и высвобождается жало.

Следующим шагом снимается рукоятка, которая понадобится позже. Откручиваются провода, которые соединяют питающий кабель с нагревательным элементом.

Провод вытаскивается из рукоятки и сбоку сверлится небольшое отверстие.

Через проделанное отверстие вставляется провод питания. Чтобы это было легче сделать, можно привязать его к куску проволоки и протянуть ей.

Теперь понадобится заготовленная ранее капельница. Ту часть, на которой располагается резинка, необходимо разрезать пополам, как показано на фото.

После этого оставшаяся часть с трубочкой вставляется в рукоятку, куда раньше приходил провод питания.

Соединение получается довольно надежным и герметичным. Далее к проводу питания, который был продет в просверленное отверстие, подключается нагревательный элемент, изъятый ранее.

Провода важно хорошо изолировать, чтобы не получить удар током. Нагревательный элемент устанавливается на свое место

После этого кусочком фольги обматываются отверстия в нагревательном элементе, которые предназначены для охлаждения, как показано на фото.

Чтобы фольга держалась на своем месте, ее необходимо зафиксировать медной проволокой, обмотав ее вокруг фольги.

Сопло, которое обеспечит направленный поток воздуха, делается из кусочка трубочки от антенны. Она просто вставляется на место жала, как показано на фото ниже.

Отверстие, через которое проходит провод питания, необходимо хорош герметизировать. Подойдет обычный герметик для этих целей. Далее производится подключение аквариумного компрессора ко второй части трубки от капельницы.

Можно считать, что термовоздушный фен готов, температура, которую он развивает при работе достигает примерно 300 градусов.

Такого результата будет вполне достаточно для работы с мелкими компонентами на платах. Мощность такого фена можно повысить, если сделать намотку нихромовой нити на нагревательный элемент, а также поставить компрессор с большей производительность. В паре с феном можно использовать обычный паяльник. Такие изделия всегда можно взять с собой.

Процесс сборки изделия с более сложным строением описан в видео ниже.

Устройство и принцип действия

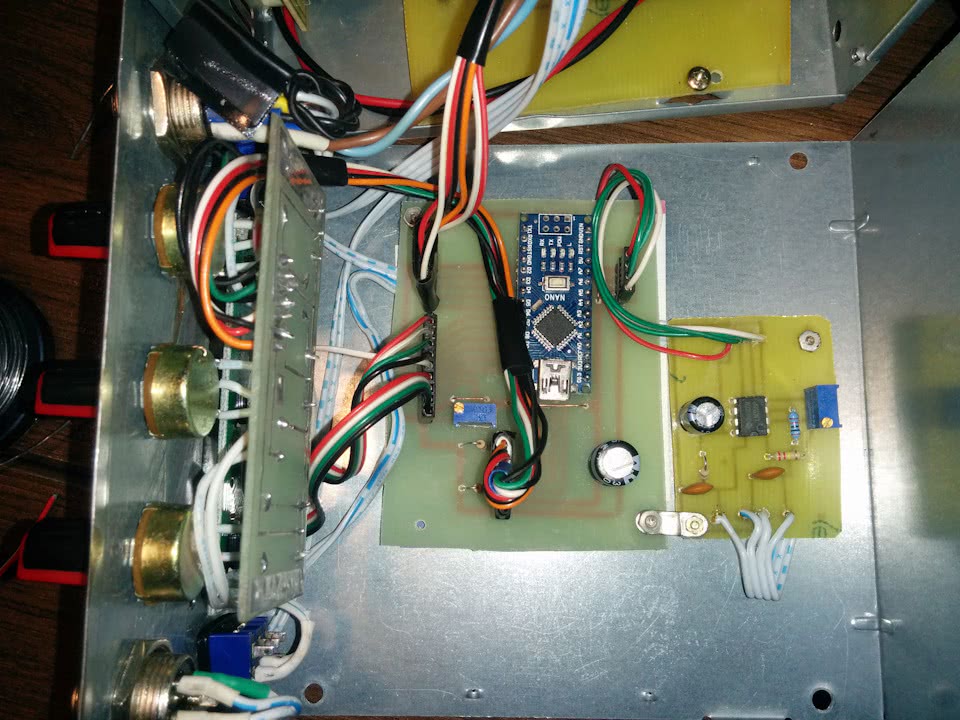

Самодельная паяльная станция на базе микроконтроллера Arduino

Индукционная паяльная станция

Основными составными частями такого самодельного электроинструмента для пайки радиодеталей являются следующие:

• Корпус;
• Рабочие органы электроинструмента – фен для бесконтактной пайки и паяльник;
• Плата с микроконтроллером;
• Светодиодный или жидкокристаллический дисплей;
• Разъемы для подключения рабочих органов к управляющей плате;
• Блок питания на 24 Вольта;
• Энкодеры для регулировки температурного режима рабочих органов электроинструмента;
• Сетевой кабель с вилкой.

Для удобства работы с таким устройством на корпусе должны быть специальные держатели рабочих органов.

Принцип работы такой паяльной станции следующий:

1. После подключения к сети и нажатия кнопки, включающей прибор, блок питания подает ток с небольшим напряжением на плату с микроконтроллером;
2. При помощи энкодеров устанавливается необходимое значение температуры;
3. Заранее запрограммированная («прошитая») плата на основе регулировок энкодера производит нагрев жала путем подачи на него напряжения в течение определенного времени;
4. Отключение нагрева производится по сигналу от установленной в паяльнике термопары.

Детали для паяльной станции

Термовоздушная паяльная станция

Паяльная станция на ардуино собирается с использованием следующих радиодеталей:

• Плата с микроконтроллером модели arduino UNO R 3 на основе модуля ATmega328P;
• 3 энкодера для регулировки температуры жала паяльника, горячего воздуха и оборотов моторчика фена;
• Импульсный блок питания на 24 Вольта с выходной силой тока 3 Ампера;
• Понижающий преобразователь силы тока LM2596S;
• Разъемы GX16-5 и GX16-8;
• Паяльник от паяльных станций типа 852D +, 853D, 878AD, 937D;
• Фен с насадками для формирования струй разогретого воздуха различной толщины;
• Небольшой жидкокристаллический черно-белый или светодиодный дисплей.

Для программирования платы необходим специальный дата-кабель.

Прошивка для паяльной станции на arduino

Для программирования, применяемого при сборке устройства микроконтроллера, используется специальная среда разработки Arduino IDE. Совместимая со всеми операционными системами персональных компьютеров и ноутбуков она позволяет написать простую программу и при помощи установленного на плате загрузчика установить ее на микроконтроллер.

Для написания алгоритма работы процессора платы используют такие языки программирования, как C и С++.

Изготовленное самостоятельно на основе различных микроконтроллеров устройство для пайки по своей надежности, набору функций и возможностей мало чем уступает, по себестоимости и вовсе превосходит заводские дорогостоящие аналоги. Собранный своими руками такой электроинструмент позволит его создателю приобрести очень ценный опыт по сборке подобного рода устройств.

Виды паяльных станций

Современный рынок предлагает радиолюбителям огромное количество всевозможных видов аппаратуры для пайки с разной комплектацией.

В большинстве случаев станции для пайки делятся на:

1. Контактные станции.
2. Цифровые и аналоговые устройства.
3. Индукционные аппараты.
4. Бесконтактные устройства.
5. Демонтажные станции.

Первый вариант станций представляет собой паяльник, подключенный к блоку регулировки температуры.

Электрическая схема паяльной станции.

Контактные паяльные устройства делятся на:

• устройства для работы со свинцовосодержащими припоями;
• устройства для работы с безсвинцовыми припоями.

Устройства для пайки, позволяющие плавить безсвинцовый припой, обладают мощными нагревательными элементами. Такой выбор паяльников обусловлен высокой температурой плавления припоя без свинца. Безусловно, благодаря наличию регулятора температуры, подобные аппараты применимы для работы со свинцовосодержащим припоем. Аналоговые аппараты для пайки регулируют температуру жала при помощи термодатчика. Как только наконечник перегревается, питание отключается. При остывании сердечника питание вновь подается на паяльник и начинается нагрев.

Цифровые устройства управляют температурой паяльника при помощи специализированного ПИД регулятора, который в свою очередь подчиняется своеобразной программе, заложенной в микроконтроллер.

Остановка нагрева происходит из-за достижения ферромагнетиком точки Кюри, после которой меняются свойства металла и прекращается эффект от воздействия высоких частот.

Бесконтактные аппараты для пайки делятся на:

• инфракрасные;
• термовоздушные;
• комбинированные.

Самодельная инфракрасная паяльная станция состоит из нагревательного элемента в виде кварцевого или керамического излучателя. Инфракрасные паяльные станции, по сравнению с термовоздушными, обладают следующими ощутимыми преимуществами:

• отсутствие необходимости в поиске насадок на паяльный фен;
• хорошо подходят для работы со всеми видами микросхем;
• отсутствие термической деформации печатных плат из-за равномерного прогрева;
• радиодетали не сдуваются воздухом с платы;
• равномерный прогрев места пропая.

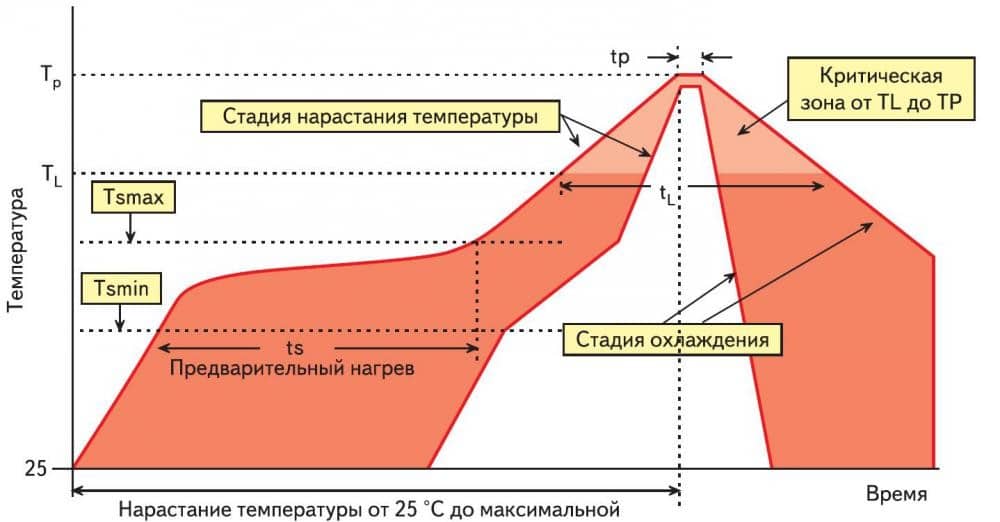

Зависимость температуры от времени пайки. В большинстве случаев инфракрасные аппараты состоят из:

• верхнего керамического или кварцевого нагревателя;
• нижнего нагревателя;
• стола для поддержки печатных плат;
• микроконтроллера, управляющего станцией;
• термопар для контроля текущих температур.

Термовоздушные станции для пайки используются для монтажа радиодеталей. В большинстве случает термовоздушными станциями удобно паять компоненты, находящиеся в SMD корпусах. Такие детали имеют миниатюрные размеры и хорошо паяются по средствам подачи на них горячего воздуха из термофена.

Комбинированные устройства, как правило, сочетают в себе несколько видов паяльного оборудования, например, термофен и паяльник.

Демонтажные станции комплектуются компрессором, работающим на втягивание воздуха. Такое оборудование оптимально подходит для снятия излишков припоя или демонтажа ненужных компонентов на печатной плате.

Все мало-мальски приличные станции для пайки компонентов в разных корпусах, имеют в наличие такое дополнительное оборудование:

• лампы подсветки;
• дымоуловители или вытяжки;
• пистолеты для демонтажа и всасывания излишков припоя;
• вакуумные пинцеты;
• инфракрасные излучатели для прогрева всей печатной платы;
• термофен для прогрева определенного участка;
• термопинцет.

https://youtube.com/watch?v=PwF9-kimQyc

Паяльные станции на микроконтроллерах и микросхемах

Если говорить о готовых наборах и элементах, то самая популярная схема паяльной станции на микроконтроллере Atmega, программируемым аппаратно-программным средством Arduino.

Преимущество самостоятельной сборки очевидное. Заводская паяльная станция собирается на тех же микросхемах, стоит она 5–15 тыс. руб. и выше. Отдельно микросхемы: стоимость самого Arduino — 1 $, Atmega 8 — 3 $. Начинка для блоков питания или готовые экземпляры также не особо дорогие. Не возникнет проблем и с покупкой регуляторов, разъемов и пр. ФЭН и паяльник можно докупить отдельно и это будет намного дешевле. Затраты сделанных самостоятельно установок в разы ниже, а по своим техническим параметрам приборы идентичны заводским.

Все микроконтроллеры наподобие Атмега «умные» и обеспечивают управление, а среди прочего следующее:

• регулировку и стабилизацию температуры жала — базовые функции;
• переход в режим ожидания;
• программируемое отключение.

Есть сборки и на иных устройствах управления, например, на ATtinyl3, lm358. Однозначно, самодельная с феном цифровая паяльная станция на готовых программируемых микросхемах, а тем более на собранных самостоятельно, предполагает наличие опыта в электронике как минимум среднего уровня.

В роли корпуса для всех самоделок удобно использовать короб от компьютерного БП, а лучше пластмассовую распаячную коробку.

↑ Схема контроллера ИК паяльной станции

В нем достаточный функционал и он простой для повторения. Оба канала полностью идентичны. Единственное, что изменил — вместо MOC3023 поставил MOC3063, т.к. этот чип с контролем перехода через ноль, поэтому меньше помех в сеть

В момент разогрева потребляемая мощность около 3000 Вт и это важно

В нижнее плечо поставил симистор помощнее — BTA41.

При первом запуске вышел небольшой «бабах». Оказалось, что я случайно подключил симистор параллельно нагрузке, т.е. фактически параллельно сети. Предохранители ушли в мир иной. А на втором канале «потерял» один провод. Больше никаких проблем не было. Будьте внимательны, не торопитесь при запуске!

Особенности выбора паяльника

Паяльная станция своими руками

Для собираемой своими руками паяльной станции на основе микроконтроллеров ардуино необходим паяльник, отвечающий следующим требованиям:

• Наличие качественного несгораемого покрытия жала;
• Наличие в комплекте поставки паяльника 5 сменных наконечников для различных паечных работ;
• Конусовидная форма основного жала;
• Гибкий и надежный кабель с разъемом для подключения паяльника к корпусу;
• Удобная ручка с накладкой из несгораемого и не проскальзывающего в руке материала.

Еще одним немаловажным критерием выбора паяльника для такого самодельного устройства является наличие внутри качественной и надежной термопары, отвечающей за предоставление информации о температуре нагрева жала управляющей плате самодельного электроинструмента.

Устройство и принцип действия

Самодельная паяльная станция на базе микроконтроллера Arduino

Паяльная станция – принцип работы и разновидности

Основными составными частями такого самодельного электроинструмента для пайки радиодеталей являются следующие:

• Корпус;
• Рабочие органы электроинструмента – фен для бесконтактной пайки и паяльник;
• Плата с микроконтроллером;
• Светодиодный или жидкокристаллический дисплей;
• Разъемы для подключения рабочих органов к управляющей плате;
• Блок питания на 24 Вольта;
• Энкодеры для регулировки температурного режима рабочих органов электроинструмента;
• Сетевой кабель с вилкой.

Для удобства работы с таким устройством на корпусе должны быть специальные держатели рабочих органов.

Принцип работы такой паяльной станции следующий:

1. После подключения к сети и нажатия кнопки, включающей прибор, блок питания подает ток с небольшим напряжением на плату с микроконтроллером;
2. При помощи энкодеров устанавливается необходимое значение температуры;
3. Заранее запрограммированная («прошитая») плата на основе регулировок энкодера производит нагрев жала путем подачи на него напряжения в течение определенного времени;
4. Отключение нагрева производится по сигналу от установленной в паяльнике термопары.

Описание процесса ИК пайки

Принцип работы инфракрасной паяльной станции заключается в воздействии сильными волнами длиной 2-7 мкм на элемент. Устройство для пайки самодельными ИК паяльными станциями как самодельными, так и приобретаемыми, состоит из нескольких элементов:

• Нижний нагреватель.
• Верхний нагреватель, отвечающий за основное воздействие на материалы.
• Конструкция держателя платы, размещенная на столе.
• Контроллер температуры, состоящий из программируемого элемента и термопары.

Длина волны, напрямую зависит от температурных показателей источника энергии. Материалы в различной форме подвергаются пайке с помощью ИК станции, сделанной своими руками, существуют основные параметры передачи энергии, непрозрачность, отражение, полупрозрачность и прозрачность. Перед изготовлением ИК паяльной станции своими руками нужно понимать, что существуют некоторые недостатки данных систем:

• Разная степень поглощения энергии компонентами ведет за собой неравномерный прогрев.
• Каждая плата ввиду различных характеристик требует подбора температур, в противном случае, компоненты перегреваются, выходят из строя.
• Наличие «мертвой зоны», где инфракрасная энергия не достигает требуемого объекта.
• Обязательное условие защиты поверхностей остальных элементов от испарения флюсов.

Нагревание происходит за счет передачи тепла к монтажной плате. Тепловое воздействие инфракрасной станцией происходит поверх детали, температуры бывает не достаточно, поэтому конструкция подразумевает нагрев нижней части. Нижняя часть состоит из термостола, процесс пайки может осуществляться посредством спокойного инфракрасного излучения, либо потоком воздуха.

Назначение устройства и органы управления

Собранная своими руками станция для пайки на базе микроконтроллеров Ардуино применяется для следующих операций:

• Пайка мелких радиодеталей – микросхем, диодов, резисторов, имеющих небольшую емкость керамических конденсаторов, тиристоров, полевых транзисторов;
• Демонтаж вышедших из строя деталей при их замене, удаление припоя со старых печатных плат.

Для контроля и регулировки температуры, включения фена, паяльника в самостоятельно собранном устройстве применяют энкодеры – поворотные датчики с функцией замыкания цепи (при нажатии на энкодере замыкается электрическая цепь, и происходит включение паяльника или фена).

Реже для регулировки температурного режима рабочих органов такого электроинструмента применяют резисторы с переменным сопротивлением и кнопки включения и отключения отдельных компонентов.

https://youtube.com/watch?v=dSmOkOwKMfk

Прошивка для паяльной станции на arduino

Для программирования, применяемого при сборке устройства микроконтроллера, используется специальная среда разработки Arduino IDE. Совместимая со всеми операционными системами персональных компьютеров и ноутбуков она позволяет написать простую программу и при помощи установленного на плате загрузчика установить ее на микроконтроллер.

Для написания алгоритма работы процессора платы используют такие языки программирования, как C и С++.

Изготовленное самостоятельно на основе различных микроконтроллеров устройство для пайки по своей надежности, набору функций и возможностей мало чем уступает, по себестоимости и вовсе превосходит заводские дорогостоящие аналоги. Собранный своими руками такой электроинструмент позволит его создателю приобрести очень ценный опыт по сборке подобного рода устройств.

Прошивка для паяльной станции на arduino

Для программирования, применяемого при сборке устройства микроконтроллера, используется специальная среда разработки Arduino IDE. Совместимая со всеми операционными системами персональных компьютеров и ноутбуков она позволяет написать простую программу и при помощи установленного на плате загрузчика установить ее на микроконтроллер.

Для написания алгоритма работы процессора платы используют такие языки программирования, как C и С++.

Изготовленное самостоятельно на основе различных микроконтроллеров устройство для пайки по своей надежности, набору функций и возможностей мало чем уступает, по себестоимости и вовсе превосходит заводские дорогостоящие аналоги. Собранный своими руками такой электроинструмент позволит его создателю приобрести очень ценный опыт по сборке подобного рода устройств.

https://youtube.com/watch?v=N4LRoejZ1IA

Рекомендации по сборке самодельной паяльной станции с феном

Паяльная станция на ардуино — это, конечно, не оригинально, но что поделать)Начиналось все в качестве эксперимента, но вещь в хозяйстве оказалась полезной — термоусадку погреть, демонтировать большое количество деталей с платы (дербан доноров), выпаять что-то массивное или «многоножное» (это все про фен), а паяльник очень быстро и сильно (если нужно) нагревается и достаточно упорно держится горячим, в отличие от обычного «советского» с деревянной ручкой.

Первая версия паяльной станции была рабочей, в том же корпусе, но так как в то время технологией ЛУТ я еще не владел, все было на проводах и соплях, выглядело даже хуже чем это)) А потом я уничтожил все внутренности в процессе усовершенствования схемы питания.

Особенности монтажа и проверки работы схемы

Особенность этого варианта в том, что паяльная станция на Ардуино делается на отдельных блоках. Печатные платы (блоки) легко размещаются в общем корпусе, отдельные элементы, как светодиодный индикатор, разъем для подключения паяльника, кнопки выводятся на лицевую панель.

Пример размещения элементов на отдельных платах

На отдельной плате можно разместить дополнительные элементы, транзистор IRFZ44, операционный усилитель LM358N, со всеми конденсаторами, сопротивлениями и разъемом для включения паяльника. Все соединения между блоками сделать по схеме через разъемы.

Важно! Рекомендуется сначала проверить работоспособность схемы в собранном виде и после положительного результата устанавливать блоки в общий корпус. Пример корпуса паяльной станции

Пример корпуса паяльной станции

На данном примере рассмотрен конкретный вариант сборки с определенными элементами. Существуют различные блоки питания, стабилизаторы, Ардуино, индикаторы и другие элементы, при сборке обязательно надо учитывать совместимость параметров изменения в распиновке и программировании. Но общий алгоритм подборки элементов и проверки и написания программы управления остается прежним.

Простая паяльная станция с диммером

Рассмотрим самый простой вариант аналоговой паяльной станции без фена, только с паяльником. С работой справится пользователь с минимальными навыками.

Что потребуется:

• паяльники обычные с нихромовой нитью накаливания. Лучше взять с большой мощностью, например, на 60, 80 Вт, диапазон регулировки будет шире;
• розетка (внутренняя), подойдет старая советская на 5 А;
• диммер — устройство для регулировки напряжения, например, для настройки интенсивности света лампочек накаливания. Так как экономное диодное освещение распространенно, устройство может быть незатребованным среди бытового хлама, его можно и купить, стоит дешево. Диммер по своему типоразмеру, принципу монтажа похож на розетку, только сверху селектор регулировки;
• корпус: ДВП, лобзик, шурупы, силиконовый клей. Можно взять старый корпус компьютерного БП, распаячную коробку;
• шнур с вилкой к сети питания. Взять от сломанного любого прибора, приобрести разборную вилку и 2 или 3-жильный (с жилой заземления) провод.

Далее, иллюстрированные этапы сборки с объяснением.

Выпиливаем из ДСП и собираем корпус. Применяем силиконовый клей, шурупчики, снизу — болтики, эту часть делаем съемной.  Отверстия: спереди под розетку, а точнее, под ее крепежный винт и провода, узел зафиксируем на поверхности, сверху — большое, под балласт диммера.

Внутри соединяем проводками диммер и розетку. Далее, присоединяем провод с вилкой для сети 220 В, выводим его из корпуса. При этом порядок проводков, полярность не имеет значения.

Устройство готово к работе, паяльник втыкаем в розетку базы, аппарат подключаем к сети. Установку можно использовать и так, но лучше сделать градуировку на диммере, чтобы четко определить, при каком положении будет перегрев или нужная температура.

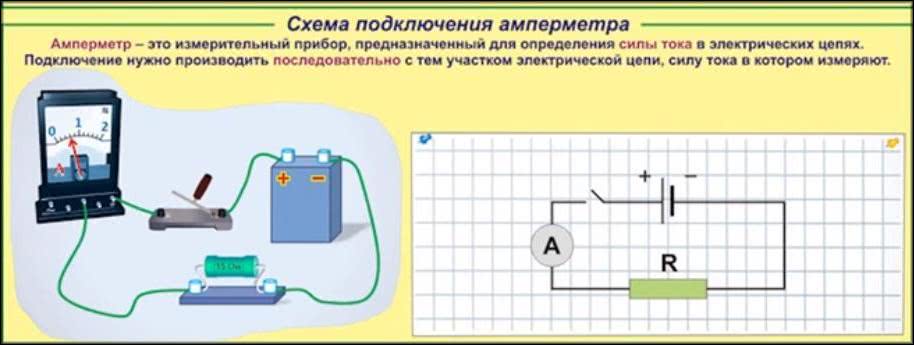

Используем амперметр, нельзя его подключать параллельно — просто щупы к отверстиям подключенной розетки, — иначе он сгорит. Амперметр подсоединяется только последовательно нагрузке, то есть у нас паяльник должен быть включен в цепь. Поэтому берем еще одну разборную вилку с выведенными контактами, втыкаем ее в розетку станции.

При отключенной установке один вывод приматываем изолентой к зубчику вилки паяльника, второй — к одному из щупов амперметра. Подключаем станцию к сети. Ко второму зубчику вилки шнура паяльника касаемся другим щупом. Определяем величину тока, степень нагрева, делаем (ножом, надфилем, маркером и подобным) градуировку около селектора. Перед замерами на амперметре надо выставить параметр тока, соответствующий сети 220 В (переменный) и предельное его значение для имеющейся сети.

Прошивка для паяльной станции на arduino

Для программирования, применяемого при сборке устройства микроконтроллера, используется специальная среда разработки Arduino IDE. Совместимая со всеми операционными системами персональных компьютеров и ноутбуков она позволяет написать простую программу и при помощи установленного на плате загрузчика установить ее на микроконтроллер.

Для написания алгоритма работы процессора платы используют такие языки программирования, как C и С++.

Изготовленное самостоятельно на основе различных микроконтроллеров устройство для пайки по своей надежности, набору функций и возможностей мало чем уступает, по себестоимости и вовсе превосходит заводские дорогостоящие аналоги. Собранный своими руками такой электроинструмент позволит его создателю приобрести очень ценный опыт по сборке подобного рода устройств.

Ардуино

Этот процессор, установленный на небольшой печатной плате, имеет определенный объем памяти. По периметру платы сделаны отверстия, и установлены контактные панели для подключения самых разнообразных электротехнических элементов. Это могут быть светодиоды, датчики различной конструкции и назначения, реле, электромагнитные замки и многое другое, что работает от электропитания и управляется электрическими сигналами. В нашем случае это будет паяльная станция, собранная на Ардуино.

Особенность процессора Ардуино в том, что он легко программируется для управления подключенными устройствами по установленному алгоритму. Это позволяет самостоятельно конструировать автоматические системы управления бытовой электротехникой и другими электротехническими элементами.

Прошивка для паяльной станции на arduino

Для программирования, применяемого при сборке устройства микроконтроллера, используется специальная среда разработки Arduino IDE. Совместимая со всеми операционными системами персональных компьютеров и ноутбуков она позволяет написать простую программу и при помощи установленного на плате загрузчика установить ее на микроконтроллер.

Для написания алгоритма работы процессора платы используют такие языки программирования, как C и С++.

Изготовленное самостоятельно на основе различных микроконтроллеров устройство для пайки по своей надежности, набору функций и возможностей мало чем уступает, по себестоимости и вовсе превосходит заводские дорогостоящие аналоги. Собранный своими руками такой электроинструмент позволит его создателю приобрести очень ценный опыт по сборке подобного рода устройств.
