Как подключить монитор к ресиверу dvb t2 без переходника

Решение вопроса

Исходя из распиновки, стоит понимать, что даже сделав DVI-D/VGA переходник своими руками, мы не получим изображение на экране, поскольку преобразование видеосигнала не осуществляется путём распайки. Появление картинки может означать, что видеоадаптером всё же поддерживается аналоговая передача, то есть перед вами DVI-I или A.

Несмотря на несовместимость технологий, подключить VGA к DVI-D всё же возможно, поскольку информацию можно не только передавать, а и преобразовывать. Так, подключение реализуется посредством устройства, называемого преобразователем или конвертером. Хотя приспособление внешне может напоминать простой переходник, в отличие от него, здесь имеется дополнительный модуль. Многим моделям прибора также требуется отдельное питание, да и стоить преобразователь будет значительно дороже, но экономить на нём не стоит, поскольку такой подход может стать причиной некорректности подключения.

Задачей конвертера является конвертирование цифры в аналоговый сигнал, что позволяет отправить данные с современного GPU-модуля на устаревшую модель устройства вывода изображения, включая также телевизоры и проекторы. При этом девайсы чаще всего оборудованы более продвинутым разъёмом HDMI, также работающим с цифрой, потому проблем с подключением видеокарты возникать не должно. В таком случае в дополнительном использовании адаптеров нет необходимости.

ВНИМАНИЕ. Конвертер являет собой однонаправленный прибор, что означает, преобразовываться будет только цифровой видеосигнал в аналоговый, тогда как обратная конвертация исключена

Поэтому при необходимости подключения устаревшего видеоадаптера к современному дисплею, используется обратный преобразователь, но на высокое качество изображения при таких условиях можно не рассчитывать.

Рекомендуем при выборе конвертера учитывать возможную несовместимость с техникой и необходимость в организации отдельного питания. Аудио передаётся посредством дополнительного кабеля, поскольку речь при использовании вышеописанных технологий идёт исключительно о трансляции видеосигнала. Если длина шнура, соединяющего компьютер и монитор или телеприёмник, составляет менее 1,5 метра, подключать к источнику питания не является обязательным условием. Кроме того, в идеале лучше, если частота средства вывода и преобразователя совпадала. Если же диагональ дисплея будет свыше 40 дюймов, на дисплее могут возникнуть полосы.

Настройка оборудования

Первым делом необходимо настроить разрешение изображения в соответствии с разрешением монитора. Также следует установить частоту обновления. Можно установить ее в диапазоне от 50 до 60 ГЦ. Рекомендуется задавать более высокое значение, так как при частоте обновления в 50 ГЦ на экране монитора может наблюдаться мерцание. Это особенно заметно в старых моделях мониторов. При необходимости также следует выполнить настройки яркости и цветопередачи, это поможет добиться оптимального качества изображения. В некоторых случаях потребуется выполнить дополнительные настройки монитора и также отрегулировать яркость при помощи кнопок на устройстве. Настройка аудиосистемы выполняется непосредственно на колонках.

Нашли ошибку? Выделите ее и нажмите ctrl+enter

100

Выбор переходника

Современные видеокарты имеют цифровые входы, но их можно подключить к аналоговым мониторам. Для этого используют активный переходник. Устройство помогает перевести цифровое изображение в аналоговое.

Перед покупкой конвертера необходимо:

• Осмотреть видеокарту и записать присутствующие на ней разъёмы. Посмотреть, какие выходы присутствуют в мониторе.
• Спросить в магазине наличие определённого конвертера. Обычно встречаются активные переходники только с VGA на DVI-D. В этом случае подключить VGA к HDMI можно исключительно двумя переходниками.
• Учитывайте, что конвертер потребляет электрическую энергию через видеокарту. Чтобы обезопасить устройство, желательно приобрести переходник с дополнительным выходом USB.

При выборе учитывайте, что размер кабеля влияет на качество изображения, снижая последнее при увеличении длины. Большинство цифровых интерфейсов передают не только видео, но и аудиосигнал. Благодаря этому их можно подключить к колонкам или телевизору, но понадобится специальная модель переходника. Конвертеры не требуют настройки: достаточно подключить и начать пользоваться.

Типы переходников

Адаптер выбирают в зависимости от наличия определённых разъёмов. Если на мониторе или видеокарте есть только VGA интерфейс, одна часть переходника должна включать соответствующий выход. Для подключения понадобится провод с двумя входами: один в монитор или графическую карту, второй в конвертер. Рядом с VGA встраивают красный и белый выход RCA, использующийся при подключении к телевизору.

Противоположная сторона переходника должна содержать цифровой интерфейс. Если в подключаемом устройстве есть только HDMI или DVI-D, требуется соответствующий конвертер. В некоторых случаях требуется соединить VGA с HDMI посредством DVI-D конвертера, поскольку нужного нет. В подобной ситуации понадобится неактивный переходник HDMI VGA.

Переходник HDMI — VGA

Переходник HDMI в VGA (кабель папа HDMI -мама VGA) HD1161 /VСonn/

Цена: 600 руб

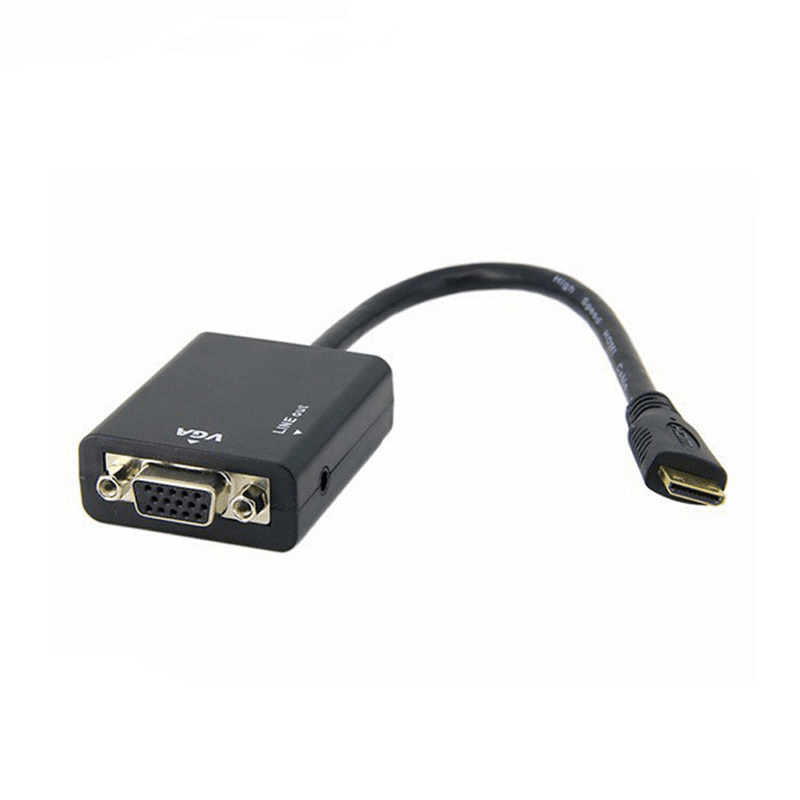

Наиболее простое устройство, модель HD1161, позволяющее вывести изображение на монитор. Представляет собой провод с HDMI выходом, при этом VGA бывает как выходом, так и входом. Не выводит звук, но отличается низкой стоимостью. Обладает длиной 15-20 см

, которую увеличивают проводом 2 HDMI необходимой длины.

Переходник HDMI — VGA с jack 3,5

Переходник HDMI в VGA Audio (кабель папа HDMI -мама VGA) HD1160 /VСonn/

Цена: 700 руб

Модель HD1160. Аналогичен простому переходнику, но также обеспечивает звук при помощи jack 3,5. Имеет четыре кабеля: HDMI для соединения с источником — графической картой, VGA для подключения монитора, jack для передачи аудио и USB для зарядки. Последний подключается в доступный слот видеокарты, если это возможно, в противном случае — в любой свободный вход. Если графическая карта имеет высокую мощность, допускается питание через HDMI.

В конвертере три входа — мама, а USB — папа. Для увеличения длины используется кабель 2 HDMI. Устройство поддерживает разрешение FullHD с частотой обновления экрана до 60 Гц.

Переходник HDMI — VGA с jack 3,5 с питанием от сети

Конвертер HDMI в VGA+Audio 3.5mm HD1109 /VConn/

Цена: 2 000 руб

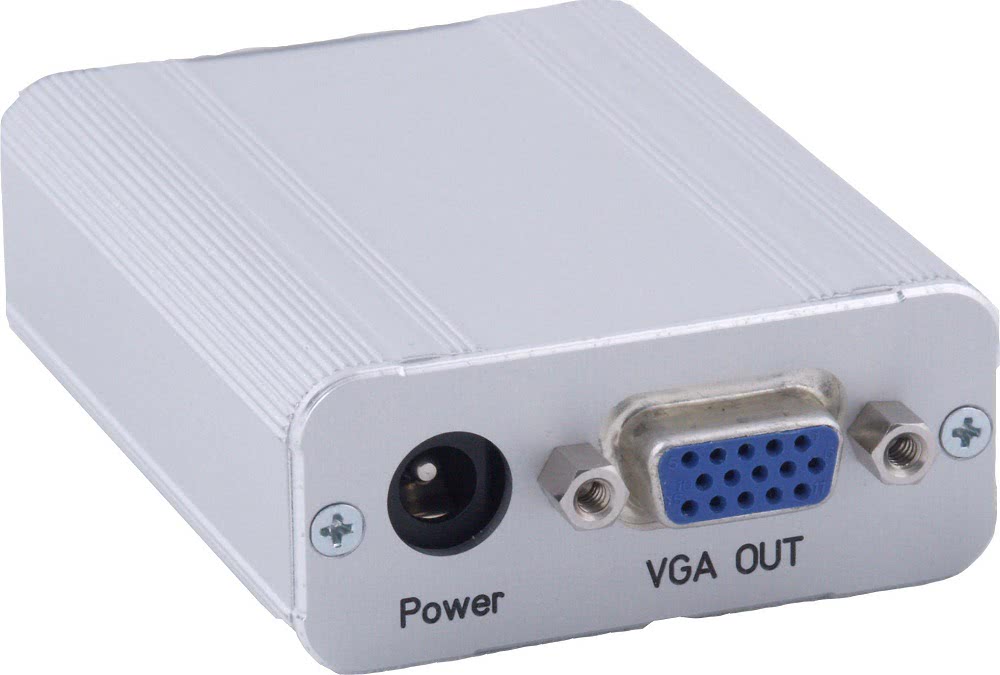

Модель HD1109 является полноценным конвертером с питанием от сети. Передача аудио производится через jack 3.5, если подключены наушники или динамики. Поддерживает сигнал HDCP и идеально подходит для подсоединения проекторов и игровых приставок.

Переходник HDMI — VGA с YPbPr

Конвертер HDMI в VGA+YPbPr HD1132 /VConn/

Цена: 2 400 руб

Это универсальный переходник, модель HD1132, с двумя выходами. Конвертер преобразует цифровой сигнал, полученный с HDMI, в аналоговый. Передача изображения осуществляется через VGA или YPbPr.

Разъём VGA — папа, который соединяют с конечным устройством, например, монитором или телевизором. YPbPr — тюльпан с тремя выходами. Напоминает RCA, но провода окрашены в зелёный, красный и синий цвет, что соответствует цветовой модели RGB.

Конвертер обладает небольшой длиной 5-6 см, для увеличения которой требуется кабель HDMI. Длина также увеличивается при помощи VGA кабеля. Если разъём VGA монитора занят или отсутствует, но есть вход для YPbPr, подключают переходник на последний. Он идёт в комплекте и представляет собой провод со входом VGA и выходом YPbPr.

Звук выводится по HDMI в jack, встроенный в конвертер. В комплект добавляется переходник для аудио: jack в оптический разъём. Это позволяет преобразовать звук для соответствия современным стандартам аудио.

Конвертер поддерживает разрешение Full HD с частотой обновления экрана 60 Гц. Имеет встроенный HDCP, защищающий сигнал от помех. Питается от мощного источника по HDMI или через встроенный USB. Так же идеально подходит для подсоединения проекторов и игровых приставок.

Переходник HDMI — VGA с YPbPr + S/PDIF + RCA

Это преобразователь, модель HD1181 , питается от электрической сети. Содержит четыре выхода. Поддерживает в рабочем состоянии один из двух одновременно подключённых источников — по VGA и YPbPr. Для переключения между последними предусмотрена клавиша на главной панели устройства.

Звук передаётся через оптический кабель или по RCA. Выход S/PDIF позволяет подключить устройство к интерфейсу RCA с одним входом и передавать видео и аудиосигнал.

Допустимое разрешение — 1920×1080 VGA или 1080p YPbPr. Допустимая частота обновления экрана — 50 или 60 Гц соответственно. Конвертер используется как переходник или сплиттер аналогового сигнала.

В чем заключается идея

Чтобы не тратить излишние средства на дорогостоящий переходник или удлинитель, возможно использовать имеющиеся ресурсы. Конечно, понадобится терпение, подходящий инструмент и знания в соответствующей области. Однако, если это не пугает, можно приступать к реализации задуманного.

Для успешного изготовления переходника понадобится кабель классификации CAT5. Спецификация такого провода – передача видеосигнала. Этот тип кабеля хорошо подходит в качестве переходника, поскольку его особенность – большая дальность. До 50 метров провода успешно сохраняют выходной уровень качества, что не может не радовать. Помимо основного кабеля, потребуется штекер типа «тюльпан», RCA (3 шт.). Достать его можно практически где угодно. А также понадобится штекер VGA (папа) D-Sub 15-pin. Если нужно отдельно вывести аудио, стоит учесть, что VGA его не передает. Поэтому понадобится отдельный аудиоштекер (3.5 Mini Jack или другой).

Еще одна необходимая деталь – это экранированная витая пара (STP). Ее преимущество перед неэкранированным аналогом – это защита от помех и, следовательно, от ухудшения качества картинки. Хотя она и стоит дороже, но цель оправдывает средства. Впрочем, для короткого кабеля лучше выбрать обычную витую пару, без экрана. Ее маркировка – UTP.

Как подключить и испоользовать переходник vga-hdmi — пошаговая инструкция в картинках

» AliExpress

Богдан Вязовский 07.03.2019

Всем привет! Сегодня мне приехала из Китая интересная штука достаточно.

В общем, у меня есть старый монитор LG. Вот он. У него только VGA-шный разъем.

И что бы сделать из него телевизор при помощи Android-TV, я заказал такой переходник, хитрый, специальный, непростой.

Что там, еще какая-то бумажка. Или наклейка. Вот так вот он выглядит. Тут что-то написано. Чего-то не понятно, пленка, что-ли, какая-то наклеена на нём.

Точно. Пленка. Ну ладно. В общем, здесь у него стандартный VGA разъем, а здесь HDMI разъем.

Также у него есть два разъема для вывода звука и питания. Так вот, сейчас можно сказать по цену.

То есть, их есть три варианта. Это самый дорогой. Он стоит 500 рублей. Есть где-то за 350 и за 200.

Вот, тот, который за 350, у него будет только звук, питания не будет. И тот, который за 200, у него ни звука, ни питания не будет.

Ну, это смотрите, кому как. Но если вы не уверены, хватит ли источника питания по HDMI, то следует брать с этим, с питанием внешним.

Я посмотрел несколько обзоров на такие переходники, прежде, чем покупать. В общем, тоже, самый дешевый брать… Лучше не берите самый дешевый.

Тут экономить, как бы, не очень получится. Давайте попробуем подключить. Я, конечно, не знаю, будет, как он будет работать, нормально, не нормально.

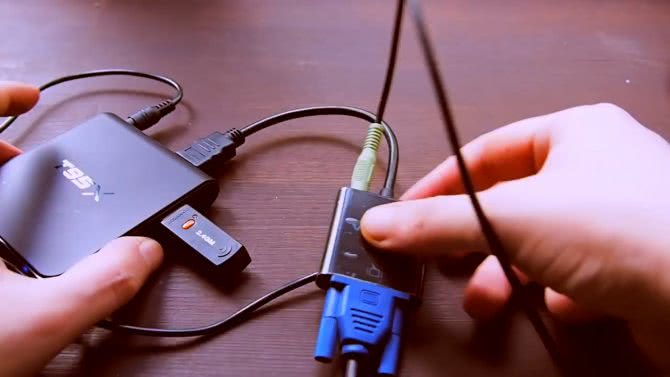

Так, подключаем приставку. И вот сюда подключаем кабель. Завинчиваем для надежности болты. В общем, приставка подключена, сейчас мы её включим питание.

Так, звук. Звук. У меня здесь стоит колонка. Вот к ней я подключу звук. Подключаем питание колонки.

Так, этот подает сигнал. А, еще… Еще нам надо подключить сам монитор, непосредственно.\

Подключаем монитор. Ой, надо убавить. Итак, даже без питания, кажется, приставка начала работать.

Сейчас посмотрим, как это выглядит. Мышка у меня есть, норушка.

Сейчас загрузится, звук подключим. Ну разрешение какое-то кривое, в принципе, а так-то.

Надо настраивать наверное. А так выглядит достаточно приятно. И звук есть. Только как его убавить?

А, точно. Сейчас мы с пульта просто убавим. Так, экран. Ну а дальше пультом. Сеть, нет, это сеть.

А, вот экран. Screen resolution наверное. Чего-то не пойму я. Так, назад. Окей, ну вот так вот уже по-ровней получается, но всё-равно как-то растянуто стремно.

Надо что-то с этим делать. Не знаю, может быть, как-то настроить еще можно.

Так, ну давайте еще раз. Не знаю. В общем, смысл в том, работает нормально.

Только вот я не понимаю, может… Вот, вот уже, уже ровнее. Во во, это другое дело, другое дело.

Хотя нет, не другое. Или может, в мониторе как-то настраивается эта тема. Нет, вот это, вот это отменим.

Назад. Так, нет, стой, почему у меня опять раздвинуто. Окей. Ну всё, в принципе, работает.

Ну, в общем, смотрите сами, значки немного растянуты, но я думаю, фильмы смотреть — будет достаточно.

Может быть, это как-то в мониторе можно настроить, я пока не разбирался, но сам смысл этого видео, что, непосредственно, вот этот вот переходничек, он работает, звук работает.

Всё работает, короче. Отлично работает. Всем спасибо, пока. Ссылка будет в описании. Кому интересно, заказывайте. До свиданья.

VGA VESA DDC

VESA Display Data Channel (интерфейс обмена данными) это способ интеграции цифрового интерфейса с разъемом VGA, позволяющий подключить монитор к видеокарте. Первая версия стандарта DDC была принята в августе 1994 года. Она включала в себя формат EDID 1.0 и определяла физические каналы DDC1, DDC2B и DDC2Ab. Представленная в 1996 году 2-я версия DDC выделила EDID в отдельный стандарт и определила протокол DDC2B+. В 1997 году 3-я версия DDC представила протокол DDC2Bi и поддержку разъема VESA Plug and Display, а также разъема для плоских дисплеев с раздельными адресами устройств. Стандарт DDC был заменен на E-DDC в 1999 году. EDID (определение идентификационных данных дисплея) это вспомогательный стандарт; он определяет формат сжатого двоичного файла, описывающего свойства и графические режимы монитора, записанные в чип памяти (EEPROM) изготовителем монитора. DDC1 позволяет монитору передать свои параметры в компьютер в одностороннем порядке. Когда видеокарта VGA обнаруживает данные на кабеле, она считывает данные, поступающие от монитора, синхронно с вертикальными синхроимпульсами. На время, необходимое для передачи данных, вертикальная частота синхронизации может быть увеличена до 25 кГц, в случае обнаружения DDC1-совместимого монитора. DDC2 (DDC2B) обеспечивает уже двустороннюю связь: монитор может передать свои параметры, и компьютер может подстроить параметры монитора. Двунаправленная шина данных является синхронной шиной, похожей на Access.bus, и основывается на технологии I2C. Сигналы шины данных являются стандартными сигналами I2C. Компьютер обеспечивает нагрузку 15 кОм для каналов SDA и SCLK. По каналу SCLK монитор должен обеспечить нагрузку 47 кОм. DDC2B шина является однонаправленной и допускает только один мастер на шине — графический адаптер. Монитор работает как ведомое устройство на 7-битной I2C шине с адресом 50h, и обеспечивает 128-256 байт EDID ROM. Поскольку этот доступ всегда будет только чтением, первый I2C октет всегда будет A1h. E-DDC (улучшенный интерфейс обмена данными) является самой последней ревизией стандарта DDC. Версия 1 была введена в 1999 году и характеризовалась областью памяти для хранения информации о дисплее вплоть до 32 КБ, используемой улучшенным EDID-стандартом (E-EDID). E-DDC Версия 1.2, утвержденная в 2007 году, поддерживает стандарты DisplayPort и DisplayID. VGA распиновка: назначение контактов с обнаружением ID монитора На сегодняшний день такое определение типа монитора становится все более и более устаревшим. Современные VGA мониторы plug-n-play подключаются к компьютеру по стандарту VESA DDC.

Получение синхросигнала 15кГц аппаратными средствами

Обратимся теперь к изучению различных схем переходников VGA SCART, начиная от самых простых до самых сложных. Начнем, пожалуй, с распиновки выводов VGA и SCART разъемов:

Базовая схема с композитной синхронизацией (только для видеокарт ATI RADEON)

• Плюсы: Легко реализовать, не требует никаких специальных компонентов.
• Минусы: Требуется внешний источник питания 5 В и 12В, работает только с определенными ATI Radeon видеокартами.

В основном используются три линии RGB (VGA контакты 1, 2, 3) подключаемые к соответствующим контактам SCART (контакты 15, 11, 7). Так же необходимо соединить и общие провода каждого канала (конечно достаточно одного общего провода, но для качественного экранирования лучше использовать их все). Для этого выводы с VGA (6,7,8) необходимо соединить с 13, 9, 5 SCART.

ВНИМАНИЕ: Для того, чтобы эта схема переходника VGA SCART работала, очень важно, чтобы видеокарта поддерживала режим синхронизирующего сигнала на выводе 13, который обычно отсутствует у большинства видеокарт и только некоторые видеокарты, принадлежащие к семейству ATI RADEON могут поддерживать данный режим работы

Получение сигнала синхронизации с помощью диодов и резисторов

• Плюсы: Работает с любыми видеокартами, наличие функции включение по внешнему сигналу.
• Минусы: Требуется внешнее питание 12В.

Рассмотрим первую схему переходника. В данном случае соединения линий R, G, B и массы такое же, как и у предыдущей схемы. Схема позволяет использовать обычную видеокарту (не генерирующую композитный видеосигнал). Сигналы синхронизации от контактов 13 и 14 VGA смешивают в цепи диодов 1N4148 и резистора 330 Ом, а затем передаются на обычный 20-контактный Scart.

На контакт 8 подано +12В для того, чтобы переключить телевизор в AV режим. На выводе 16 через сопротивление 560 находится напряжение около 3В, это необходимо для того, чтобы активировать RGB режим.

Переходник VGA SCART на 2-х резисторах

• Плюсы: Работает с любыми видеокартами
• Минусы: Необходим внешний источник питания

Использование двух резисторов по 1К понижает выходное напряжение с 5В до 1В, так как требует стандарт SCART.

Переходник VGA SCART на транзисторе

• Плюсы: Работает с любыми видеокартами, не требует внешнего питания.
• Минусы: Не все видеокарты на выводе 9 обеспечивают + 5 вольт.

Использование биполярного транзистора для смешивания двух синхронизирующих сигналов обеспечивает хорошее качество изображения.

Вместо использования внешнего источника питания, напряжение 5В взято с вывода 9 VGA. Правда не все видеокарты способны обеспечить это напряжение, особенно карты старшего поколения. В любом случае все последние модели, совместимые с VESA 2.0 должны подойти. В данной схеме к выводу 8 подведено не 12В (для включения режима AV), а 5В. При поддержки телевизором режима переключения соотношения сторон при 5В будет активировано соотношение 16: 9 вместо 4: 3.

Переходник на микросхеме 74HC86

• Плюсы: Отличное качество и совместимость (работает с любыми видеокартами)
• Минусы: Безусловно одна из наиболее сложных схем.

Схема переходника VGA SCART построена на интегральной микросхеме 74HC86 (четыре логических элемента «Исключающее ИЛИ»). Также требуется наличие внешнего источника питания 5В. Сигналы смешиваются при помощи элементов исключающее ИЛИ, на выходе которого получается композитный сигнал отличного качества. Переходник работает с любым телевизором, обеспечивает отрицательный сигнал на частоте 15кГц.

В ремонте тоже пригодится:

• Вреден ли осб для здоровья
• Калина красная полезные свойства и противопоказания рецепты
• Утепление гаражных ворот экструдированным пенополистиролом

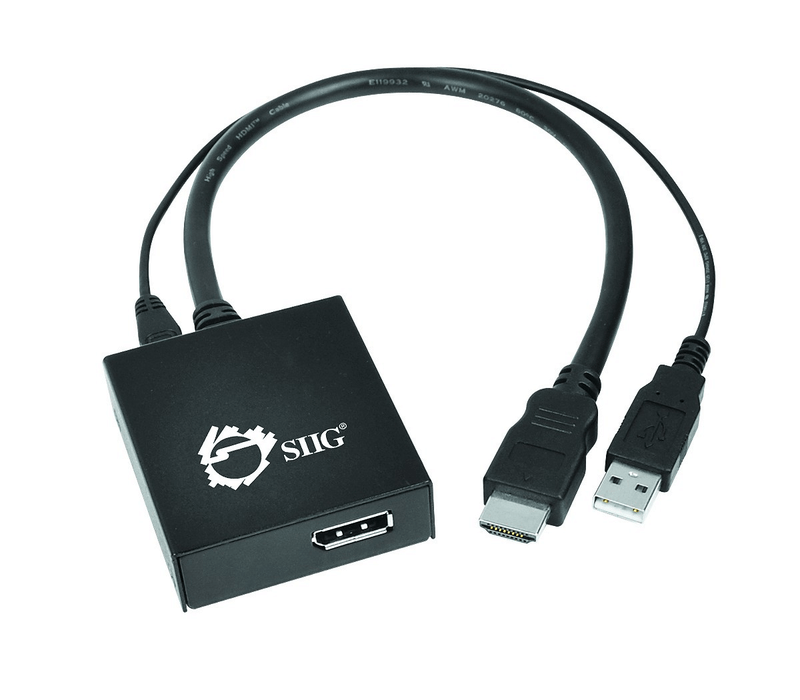

Описание устройства Slim Port

Этот простой и удобный для работы с ультрабуками. В первую очередь следует отметить, что устройство поддерживает многоканальные звуковые дорожки. Проблемы с двойной синхронизацией возникают редко. Если верить покупателям, то прерывание сигнала происходит нечасто.

Все основные стандарты цветопередачи модель поддерживает

Также важно отметить, что система работает с протоколами РР. Для защиты звуковых дорожек действует специальная система защиты

Процесс декодирования занимает мало времени.

Еще надо упомянуть о скромной цене на товар. Представленный адаптер HDMI-VGA можно найти за 1400 руб.

Решение проблемы: не работает переходник HDMI-VGA

Как уже было сказано выше, не всегда подключенный переходник выводит картинку на экран и работает полностью корректно. В некоторых случаях монитор, видеокарта или же модель используемого оборудования просто несовместимы между собой или требуют выполнения дополнительных настроек. Решается проблема с неработающим переходником несколькими простыми способами. Давайте их рассмотрим.

Способ 1: Изменение разрешения экрана в Windows

Для осуществления данного метода вам потребуется соединить системный блок с монитором с цифровым интерфейсом, телевизором или ноутбуком. Все дело в том, что многие старые мониторы не поддерживают работу в более высоком разрешении, поэтому нужно вручную изменить его в операционной системе. Подробнее о подключении компьютера к телевизору, монитору или ноутбуку читайте в наших статьях по ссылкам ниже.

Подробнее:Подключаем компьютер к телевизору через HDMIПодключение системного блока к ноутбукуИспользуем ноутбук в качестве монитора для компьютера

Изменить разрешение экрана в Windows можно с помощью встроенных настроек. Вам достаточно лишь следовать следующей инструкции:

1. Откройте «Пуск» и перейдите в «Панель управления».

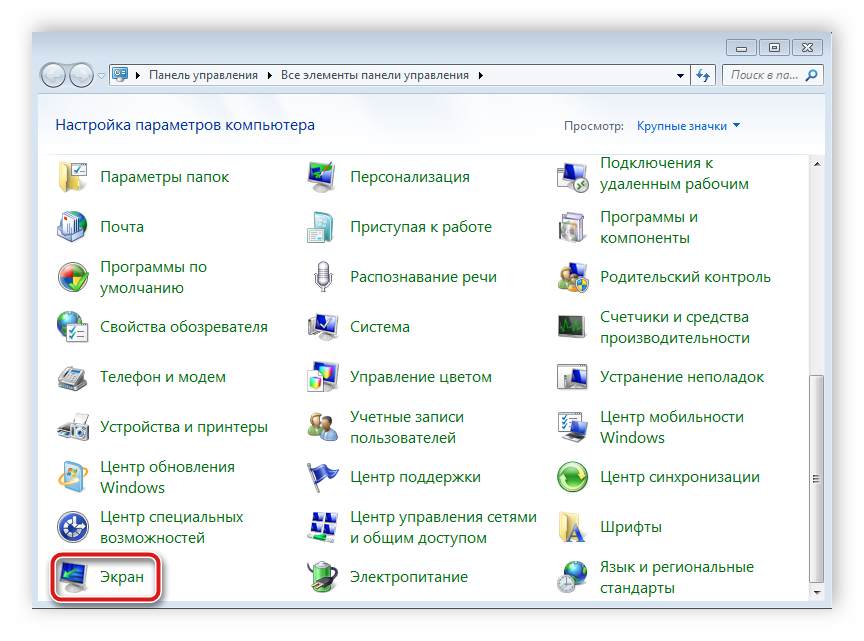

Нажмите на «Экран», чтобы перейти в меню настройки.

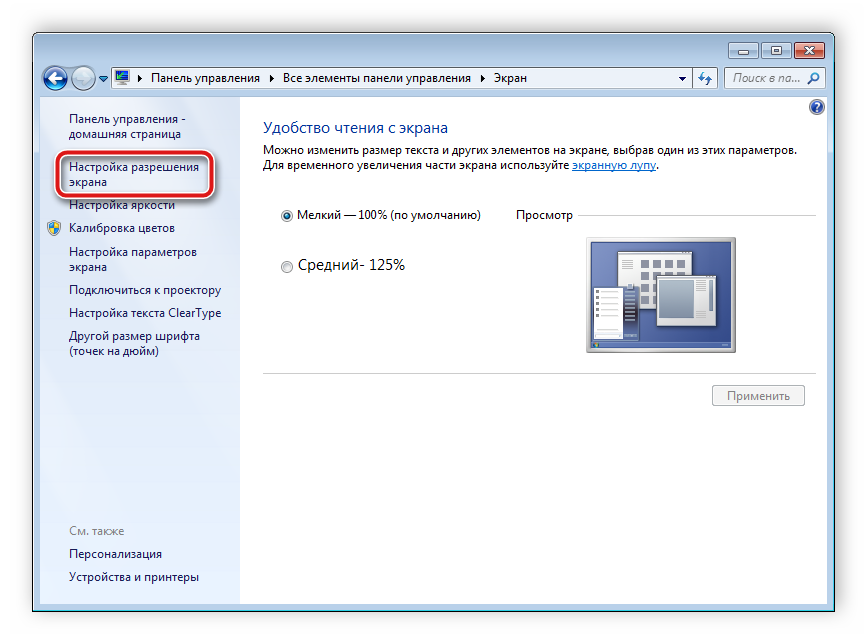

В меню слева выберите пункт «Настройка разрешения экрана».

В соответствующем всплывающем окне передвиньте ползунок на необходимое значение и нажмите «Применить».

Узнать максимальное поддерживаемое разрешение монитора можно в инструкции или на сайте производителя. Подробнее об изменении разрешения экрана в ОС Windows читайте в наших статьях по ссылкам ниже.

Подробнее:Программы для изменения разрешения экрана
Изменение разрешения экрана в Windows 7 или в Windows 10

Способ 2: Замена переходника на активный конвертер

Обычно при подключении компьютера с новой видеокартой к старому монитору или телевизору питания, передаваемого через кабель, недостаточно. Из-за этого простые переходники не будут выводить изображение. Кроме этого они не позволяют передавать звук в связи с отсутствием соответствующего кабеля соединения.

Мы рекомендуем приобрести в магазине активный конвертер и снова выполнить подключение уже через него. Особенность такого оборудования в том, что его система получает дополнительное питание через USB-разъем, обеспечивая при этом быструю и корректную работу. Если также требуется осуществить передачу звука, выбирайте конвертер с дополнительным подключением через Mini-Jack.

Приведенные выше способы являются самыми эффективными и чаще всего позволяют быстро решить возникшую неполадку. Однако если ни один метод вам не помог, попробуйте подключить переходник к другому устройству, проверьте кабели и системную плату на целостность или обратитесь в магазин для замены оборудования.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.
