Держатель для паяльника своими руками

Содержание

Подставка и регулятор мощности для паяльника

Самый простой и относительно доступный вариант, это приобретение китайского комплекта паяльной станции. Собирать подобный KIT вы будете самостоятельно, поэтому отнесем его к самоделкам.

Его можно собрать в корпусе подставки или в виде отдельного устройства. Удобство данной конструкции неоспоримо, но мы рассматриваем наименее затратные варианты. Паяльник на 220 вольт есть почти в каждом доме, остается собрать регулятор мощности.

Но их опять же придется покупать. Рассмотрим несложную схему самодельного регулятора мощностью до 200 Вт.

Можно использовать автотрансформатор, но это громоздкое устройство с низким КПД. Оставим подобные «девайсы» для музея радиотехники. Наша схема на симисторах миниатюрна и экономична.

Понадобятся следующие элементы

  1. переменный резистор (регулятор напряжения) R1 номиналом до 500 Ом
  2. вторая часть делителя – постоянный резистор R2 номиналом 4,7 кОм
  3. С1 – конденсатор переменного тока 0,1 мкФ
  4. VD1 – диод типа 1N4148
  5. LED элемент VD-2 для индикации питания
  6. динистор серии DB3 (на схеме – VD3)
  7. основной элемент – симистор BTA06-600, обозначенный как VD4.

Схема обеспечивает продолжительную работу с нагрузкой 200-300 Вт. Допускается кратковременная нагрузка до 500 Вт.

Чертеж монтажной платы для самостоятельного травления:

Аккуратно собираем плату, тщательно пропаивая ножки деталей. При обрыве контакта можно получить на выходе неконтролируемые скачки напряжения.

Схема компактная, ее можно легко уместить на подставке для паяльника. При мощности до 100 Вт, охлаждения симистора не требуется. Бри большей нагрузке – на корпус крепится небольшой радиатор.

Ознакомившись с материалом, вы сами примете решение, какую подставку смастерить. Или посмотрите наглядный видео урок по изготовлению подставки своими руками.

https://youtube.com/watch?v=1QTNNYSjcjk

Идея была простая, сделать креативную подставку для паяльника, на которой было место для припоя, канифоли, флюса и губки для очистки жала. Хотелось поработать с алюминием, поэтому выбор материала меня не мучил. Нафантазировал несколько эскизов, и только после этого понял, что надо немного приземлиться и сначала найти материал) У меня давно валялась алюминиевая коробка от какого-то блока, от которой я регулярно отрезал необходимые заготовки. Достал её, положил перед собой, и только после этого идея начала вырисовываться в металле. Не правда ли, знакомая ситуация для самодельщика

Разрезаю «коробку» на куски при помощи болгарки.

Ставлю заготовку на станок, и начинаю фрезеровать..

Теперь делаю. как бы его назвать, сам держак для паяльника. Это будет прямоугольная коробочка с сеткой и фтороплатовым кольцом, которое не позволит подставке греться от паяльника.

Вот так всё это будет выглядеть. не уверен, что будет удобно, но точно красиво

После недолгой обдирки размечаю и фрезерую углубления. По замыслу там будет губка и канифоль.

Подставка для паяльника своими руками необходима при работе с инструментом. Заводские устройства в основном не практичны и не имеют дополнительных функций, значительно облегчающих работу.

Конструкция подставки под паяльник.

Использование чего-либо в качестве подставки обычно приводит к подгоревшей поверхности стола, испорченной оловом и канифолью одежде, ожогам рук.

Работа на «коленке» довольно не удобна и отнимает много времени. Затраты времени и материальные вложения при изготовлении подставки незначительны, удобство и скорость работы компенсируют все усилия по изготовлению устройства.

Основные требования, предъявляемые к подставкам, определенные по опыту эксплуатации:

  • основание должно быть из материала, плохо проводящего тепло;
  • стойки не должны быть массивными;
  • оптимальная высота ванночки для припоя не более 10 мм;
  • паяльник должен лежать на подставке с небольшим наклоном, жало приподнято, ручка опущена.

Размеры изделия будут зависеть от мощности и размеров паяльника.

Самодельная подставка под паяльник своими руками

Во многих оффлайн и онлайн магазинах продаются неплохие и довольно удобные подставки под паяльники, причем недорого. Но при желании можно их изготовить и своими руками. Получится дешевле, плюс можно адаптировать подставку под собственные нужды.

Идей по изготовлению много, поэтому мы решили не ограничиваться одной, а сделать подборку наиболее интересных на наш взгляд самодельных подставок под паяльник, сделанных своими руками.

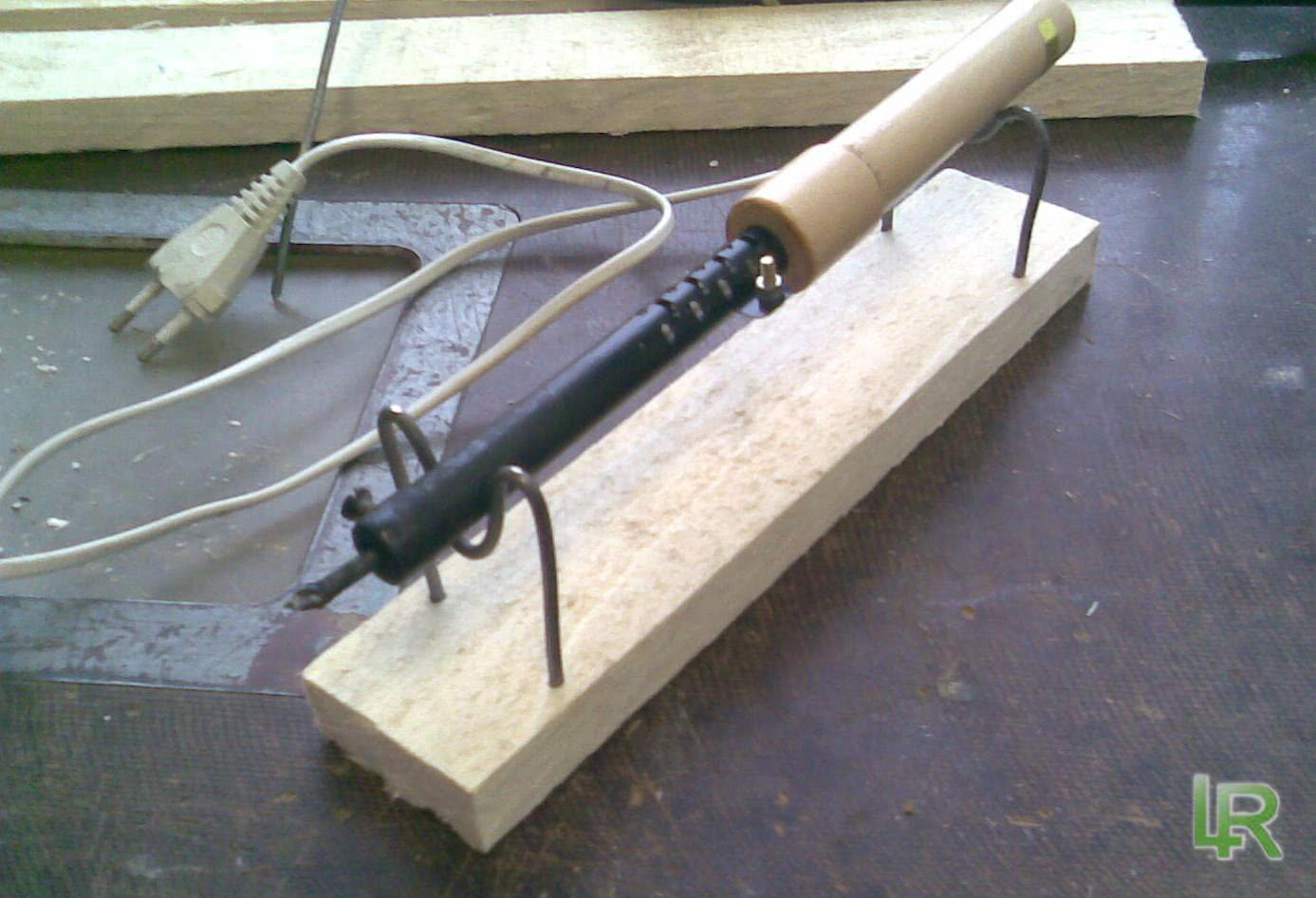

Подставка под паяльник из проволоки.

Начнем с самого бюджетного, простого и распространенного варианта. В нем крепление под паяльник изготавливается из толстой металлической проволоки в виде конусной пружины и крепится к деревянному или иному основанию. Вместо проволоки можно использовать тонкие металлические вешалки для одежды, которые есть практически в каждом доме.

Подобную подставку можно сделать удобнее, если установить на нее дополнительные плюшки, например, металлическую губку для очистки паяльника, коробочку под олово и канифоль или держатель для пайки.

Из проволоки можно сделать и другую самодельную подставку для паяльника, чуть менее удобную (хотя это дело вкуса) и столь же простую в изготовлении.

Подставка для паяльника из предохранителей.

Еще один вариант очень простой в изготовлении и не требующей денежных затрат подставки. Основание делается из деревянного бруска или текстолита, на него сверху крепятся губки предохранителя нужного размера.

Мобильная подставка.

Самодельная мобильная подставка под паяльник, изготовленная из листового металла, полученного из сгоревшего блока питания от компьютера. Подставка предназначена в первую очередь для людей, которые часто паяют вне дома. Она достаточно удобная и функциональная, при этом легко помещается в сумку или даже в карман куртки.

Имея такую подставку, вам не придется носить отдельно олово, канифоль и зажим для пайки мелких деталей. Где и что храниться хорошо показано на видео, рекомендуем посмотреть.

Ну а с инструкцией по изготовлению, вы можете ознакомиться здесь.

Сложные подставки под паяльник своими руками.

Сложные многофункциональные подставки – это дело вкуса. Некоторым они очень нравятся, другие же предпочитают простые конструкции, которые мы показывали выше. В любом случае сложные подставки заслуживают внимания, так как сделаны классно. Мы покажем только несколько из них, наиболее интересных на наш взгляд.

Первая подставка имеет все необходимое для комфортной работы, а именно место для олова и канифоли, зажим для пайки мелких деталей, губку для очистки жала, встроенный регулятор, ну и собственно крепеж для быстрой, но надежной фиксации паяльника.

Процесс изготовления смотрите здесь.

Ну и еще две и не менее интересные идеи в видеоформате.

https://youtube.com/watch?v=veYi0wKLLWU

https://youtube.com/watch?v=ziNXRclDZ3c

Самая простая подставка.

Если срочно понадобилась подставка под паяльник, то изготавливать что-то сложное не лучшая идея, так как спешка всегда приводит к халтуре. Лучше временно сделать простенькую конструкцию, а после уже поменять ее на что-то более достойное.

Самый лучшие вариант, который делается буквально за пару минут – это деревянный брусок с четырьмя длинными шурупами. Паяльник на нее хорошо ложиться, легко вытаскивается, но при этом сам не выпадает.

Для приготовления пищи


Паяльной лампой можно пользоваться для разогрева или приготовления пищи. Для этого надо, чтобы пламя горело снизу сосуда, в котором происходит приготовление. Иногда, конечно, можно разогреть и даже вскипятить воду, просто направив пламя сбоку на стенку чайника, но этого явно будет недостаточно, чтобы изготовить хоть какое-нибудь стоящее блюдо.

Чтобы пользоваться инструментом для кулинарии в походных условиях, понадобится таганок для паяльной лампы. Нехитрое устройство позволит отклонить вверх пламя, не изменяя при этом положение корпуса.

Сделать таганок несложно. Понадобится лист железа по размеру посуды, которая будет подогреваться.

Последовательность работ такая:

  1. Из листа необходимо вырезать круг с отверстием меньшего диаметра в центре. Это будет подставка для кастрюли, чайника или прочей походной посуды.
  2. Чтобы подставка была выше уровня пламени, необходима тренога. Ее также можно сделать самостоятельно, применив металлические стержни, которые нужно специально согнуть и приварить к подставке.
  3. В отверстие в подставке необходимо вварить стальной отвод (его еще называют колено) из трубы с диаметром большим, чем размер горелки. Этот отвод и будет отклонять пламя паяльной лампы, и направлять его к подставке.

Пользоваться таганком достаточно удобно, его применяют на дачах, в походных условиях, в тех местах, где отсутствует электричество, и нет печки.

Подставка с приспособлением «третья рука»

Данная конструкция позволяет максимально комфортно работать с пальником, не тратя усилий на удержание паяльника и двух соединяемых деталей одновременно. Она совершенно заслуженно называется «третьей рукой». Для ее изготовления потребуются следующие подручные материалы и принадлежности:

  • два стаканчика от декоративных свечей;
  • ножка от старой настольной лампы или небольшого светильника;
  • два зажима «крокодил»;
  • лупа, которая поможет значительно удобнее работать с мелкими деталями;
  • пружинный фиксатор, который можно изготовить своими руками из обычной стальной проволоки;
  • деревянное основание.

Первым делом нужно подготовить основу для будущей подставки. Для этого фрезеруем в ней три ниши. Первые две будут использоваться для установки стаканчиков от свечей, а третья – для чистящего сукна, удаляющего припой с паяльника. После этого все работы выполняются в такой последовательности:

  1. Монтируем стаканчики в подготовленные ниши.
  2. Монтируем на гибкую штангу от лампы зажимы типа «крокодил». Расстояние между ними лучше делать регулируемым.
  3. Спиральный держатель паяльника устанавливаем в одном из углов основания.
  4. Сверлим отверстия и привинчиваем штангу с зажимами к деревянной подставке.
  5. При желании к верхней части «третьей руки» можно прикрепить лупу. Также очень часто она делается съемной, либо устанавливается на отдельную штангу.

Такая подставка не требует значительных финансовых вложений, однако облегчает работу с паяльником.

https://youtube.com/watch?v=xQkMu3FMnMM

https://youtube.com/watch?v=NdFVDhNhkIQ

https://youtube.com/watch?v=5ei2kG58skU

Розжиг и прогрев

Чтобы разжечь лампу, необходимо в металлическую чашку, которая предусмотрена конструкцией в нижней части горелки, налить небольшое количество бензина.

Оно поджигается при помощи спичек или зажигалки и, сгорая, разогревает «рубашку» горелки, внутри которой впоследствии будет подогреваться топливо.

По мере сгорания бензина в чашке, нужно медленно открывать регулировочный кран, направив горелку в кирпичную стену или лист несгораемого материала, чтобы ускорить прогрев горелки.

Кран нужно открывать крайне осторожно, потому что топливо, не разогретое до необходимой температуры, будет выбрызгиваться воспламеняясь. Необходимо, чтобы оно попадало в чашку

Когда горелка паяльной лампы разогреется, и топливо из форсунки начнет гореть устойчивым пламенем, нужно, воспользовавшись насосом, увеличить давление в резервуаре. При работе паяльной лампой нужно следить, чтобы корпус ее не переворачивался, иначе топливо не будет поступать в горелку.

Держатель типа «третья рука»

Для пайки отдельных деталей или изделий очень удобно фиксировать их в определённом положении, освобождая руку, в которой должен располагаться паяльник. Для этих целей используется специальное приспособление, которое иногда называют подставкой под паяльник «третья» рука.

Для её сборки потребуются материалы и инструменты, изображённые на приведённом фото. В перечень требуемых деталей входят зажимы типа «крокодил», держатели от декоративных свечей и любая подходящая по размеру пружина.

За основу такой конструкции может быть взято изделие китайского производства, оснащённое лупой и имеющее в своём составе все необходимые элементы.

При сборке такой подставки сначала на некотором удалении от центра основания крепится спиральный держатель под паяльник, после чего в заранее высверленные ниши вставляются держатели из-под свечей.

Перед их монтажом необходимо обратить внимание на толщину стенок стаканчиков, выбираемой из соображений оптимальной теплопроводности. И только после этого можно будет вставить их в уже подготовленные ниши, смазав предварительно днища клеем, а затем выровнять края заподлицо с плоскостью деревянного основания

После установки ёмкостей под канифоль и припой можно будет зафиксировать «крокодилы» путём их обжима вокруг спирали. Высота их расположения выбирается таким образом, чтобы работа с паяльником и деталью не вызывала каких-либо затруднений.

Для удобства пайки в конструкции спирали может быть предусмотрена регулировка положения зажимов по вертикали.

При необходимости в состав сборной подставки для паяльника может быть дополнительно введена лупа (увеличительное стекло). Однако опытная эксплуатация таких приспособлений показала, что одновременная установка на подставке вспомогательных зажимов и лупы создаёт определённые неудобства в работе с ними.

В случае нежелания делать самому, готовую подставку всегда можно купить в магазине паяльных принадлежностей.

Рекомендуем также

  • Что старит женщину? Как выглядеть моложе? Самые сексуальные женщины глазами обычных мужчин Полные девушки 33 34 года
  • Ничья Лу — «Дистопия» Лу саломе биография
  • Интересные факты о зимбабве Зимбабве интересные факты
  • Як животное описание для детей
  • Интересные факты о зимбабве — факты о стране Зимбабве интересные факты о стране
  • Инфляция доллара. История и методы оценки. Почему американский доллар оказался крепче зимбабвийского Инфляция в америке за последние 10 лет

Простой вариант исполнения

Для сборки своими руками простой удобной подставки с минимумом деталей может потребоваться следующий расходный материал:

  • деревянная плоская заготовка из бука или дуба размером примерно 25 на 12 см, необходимая для изготовления основания подставки паяльника;
  • дюралюминиевые пластины толщиной не более 1,5 мм;
  • миниатюрные металлические ёмкости (для их изготовления могут использоваться латунные чашечки от телефонного звонка старого типа).

После того, как весь этот материал будет приготовлен – можно переходить к сборке самой подставки для паяльника, начинающейся с подготовки посадочных мест под ёмкости с канифолью и припоем.

В случае применения латунных чашечек от вызывного устройства (звонка) они просто привинчиваются к деревянной площадке в заранее намеченном месте.

После этого из дюралюминиевой пластины делаются опорные элементы треугольной или овальной формы (расстояние между ними выбирается по длине паяльника).

Сформованные таким образом опоры крепятся на основании подставки посредством саморезов или крупных шурупов.

При необходимости высоту опор для размещения паяльника можно будет нарастить, удлинив их за счёт коротких металлических стоек с резьбой на концах.

Все подготовленные детали следует тщательно обработать напильником, а затем зачистить их поверхности наждачной бумагой, что позволит сгладить острые кромки и удалить опасные заусеницы.

Подставка с регулятором и дополнительными элементами

Эту подставку под паяльник своими руками изготовить довольно просто, времени на изготовление уйдет немного больше по сравнению с предыдущими.

Основой для нее служит отрезок ДСП. На нем фрезой выбрана ванночка для канифоли. Передняя стойка изготовлена из жести, закреплена на шурупах. Ванночка из жести используется под припой и другие мелкие компоненты (таблетка аспирина). В коробке находится металлическая губка для мытья посуды, используемая для чистки жала паяльника от нагара.

Этапы изготовления подставки под паяльник (часть 2).

Слева от передней стойки установлен крокодил для удержания деталей. На нижней поверхности закреплены четыре кусочка резины, предотвращающие скольжение по столу.

Регулятор нагрева (рис.2) содержит следующие элементы:

  • 4 диода;
  • тиристор КУ201Н;
  • тумблер с двумя парами переключающихся контактов;
  • конденсаторы С1 — 0,1 мкФ, С2 — 220 пФ;
  • резисторы R1 = 30 к, R2 = 1к, R4 = 240к, R5 = 47;
  • переменный резистор R3 = 100к;
  • светодиод;
  • предохранитель с гнездом.

Диоды для моста можно использовать любые, на сетевое напряжение и необходимый ток. Можно использовать готовую коробку от старых блоков питания компьютера или источников бесперебойного питания.

https://youtube.com/watch?v=H6Gg3YTYrGY

Тумблер должен иметь три положения. Среднее положение — устройство отключено от сети. В одном из крайних паяльник подключается напрямую к сети, во втором через схему регулирования. Температура нагрева регулируется резистором R3. Плата для монтажа особой сложности не представляет. При невозможности изготовить плату можно выполнить навесной монтаж. Собранную схему нужно закрыть крышкой из выдерживающего повышенную температуру материала. Для тумблера желательно сделать надписи регулировка, полная мощность, отключено.

Как применяют

Прежде чем говорить о том, как пользоваться, надо вспомнить, где вообще паяльную лампу применяют. Среди сфер применения выделяют такие:

пайка металлических деталей с использованием расплавленного припоя;
подогрев элементов, которые предстоит соединять при помощи сварки;
разогрев труб с замерзшей жидкостью при возникновении неисправностей и аварий на трубопроводах;
удаление старых лакокрасочных покрытий с металлических, а иногда и с деревянных конструкций;
разогрев заржавевших соединений для облегчения их разборки;
подогрев и приготовление пищи в походных условиях;
с особой осторожностью используют паяльную лампу для подогрева двигателей внутреннего сгорания перед их запуском в очень холодное время.

Практически во все случаях пользоваться лампой надо одинаково. Ее заправляют горючей жидкостью и разжигают. Отличия связаны со временем воздействия пламени, регулировкой его интенсивности и с тем, как его правильно направлять.

Разборка беспроводного паяльника

Внутри не так много элементов. Аккумулятор имеет емкость 2400 мАч, как уже говорилось, но можно легко заменить его на более мощный. Банка маркируется торговой маркой Shenzhen Bofuneng Battery Co. Возможно более именитые бренды будут греть его дольше.

Внутри также есть плата с BMS системой зарядки. На ней три двойных MOSFETY AO8810 (ток 7 A) и микросхема AP5056, отвечающая за зарядку аккумулятора.

Полезное: Портативный программируемый паяльник цифровой с дисплеем

Кабели между BMS, аккумулятором и кончиком разъема производят хорошее впечатление — они довольно толстые, с мягкой силиконовой изоляцией.

Самодельная подставка под паяльник своими руками

Во многих оффлайн и онлайн магазинах продаются неплохие и довольно удобные подставки под паяльники, причем недорого.
Но при желании можно их изготовить и своими руками.

  • Получится дешевле, плюс можно адаптировать подставку под собственные нужды.
  • Идей по изготовлению много, поэтому мы решили не ограничиваться одной, а сделать подборку наиболее интересных на наш взгляд самодельных подставок под паяльник, сделанных своими руками.
  • Подставка под паяльник из проволоки.

Начнем с самого бюджетного, простого и распространенного варианта.
В нем крепление под паяльник изготавливается из толстой металлической проволоки в виде конусной пружины и крепится к деревянному или иному основанию.

  1. Вместо проволоки можно использовать тонкие металлические вешалки для одежды, которые есть практически в каждом доме.
  2. Подобную подставку можно сделать удобнее, если установить на нее дополнительные плюшки, например, металлическую губку для очистки паяльника, коробочку под олово и канифоль или держатель для пайки.
  3. Из проволоки можно сделать и другую самодельную подставку для паяльника, чуть менее удобную (хотя это дело вкуса) и столь же простую в изготовлении.
  4. Подставка для паяльника из предохранителей.

Еще один вариант очень простой в изготовлении и не требующей денежных затрат подставки.
Основание делается из деревянного бруска или текстолита, на него сверху крепятся губки предохранителя нужного размера.

  • Мобильная подставка.

Самодельная мобильная подставка под паяльник, изготовленная из листового металла, полученного из сгоревшего блока питания от компьютера.
Подставка предназначена в первую очередь для людей, которые часто паяют вне дома. Она достаточно удобная и функциональная, при этом легко помещается в сумку или даже в карман куртки.

Имея такую подставку, вам не придется носить отдельно олово, канифоль и зажим для пайки мелких деталей.
Где и что храниться хорошо показано на видео, рекомендуем посмотреть.

  1. Ну а с инструкцией по изготовлению, вы можете ознакомиться здесь.
  2. Сложные подставки под паяльник своими руками.

Сложные многофункциональные подставки – это дело вкуса.
Некоторым они очень нравятся, другие же предпочитают простые конструкции, которые мы показывали выше.
В любом случае сложные подставки заслуживают внимания, так как сделаны классно.

  • Мы покажем только несколько из них, наиболее интересных на наш взгляд.
  • Первая подставка имеет все необходимое для комфортной работы, а именно место для олова и канифоли, зажим для пайки мелких деталей, губку для очистки жала, встроенный регулятор, ну и собственно крепеж для быстрой, но надежной фиксации паяльника.
  • Процесс изготовления смотрите здесь.
  • Ну и еще две и не менее интересные идеи в видеоформате.
  • Самая простая подставка.

Если срочно понадобилась подставка под паяльник, то изготавливать что-то сложное не лучшая идея, так как спешка всегда приводит к халтуре.
Лучше временно сделать простенькую конструкцию, а после уже поменять ее на что-то более достойное.

Самый лучшие вариант, который делается буквально за пару минут – это деревянный брусок с четырьмя длинными шурупами. Паяльник на нее хорошо ложиться, легко вытаскивается, но при этом сам не выпадает.

Подставка с регулятором мощности

  • постоянный резистор, номинал которого составляет 4,7 Ом (на схеме – R2);
  • переменный резистор, посредством которого и будет осуществляться настройка мощности (до 500 Ом, R1);
  • конденсатор на 0,1 микрофарад (C1);
  • динистор DB3 (VD3);
  • симистор BTA06-600 (VD4);
  • диод 1N4148 (VD1);
  • светодиод, который будет загораться при включении питания (VD2).

Как сделать из всего этого регулятор мощности паяльника? Ответ на этот вопрос вы найдете на схеме, приведенной ниже.

Плату можно изготовить самостоятельно. В ней просверливаются отверстия для деталей и выполняются токопроводящие дорожки.

Если вы имеете минимальный опыт в работе с печатными платами, изготовление регулятора не составит никакого труда. Установить его можно непосредственно на подставку для паяльника. Если планируется использование прибора на мощности выше 100 Вт, потребуется использовать алюминиевый радиатор, который будет отводить излишки тепла от симистора.

Сама подставка в данном случае может быть выполнена из прямоугольного обрезка доски или ДСП. На нее с помощью саморезов прикручивается стальная пластина, выгнутая в виде перевернутой буквы «П» с вырезами для установки паяльника. Дополнительно можно установить емкости для канифоли и припоя (все те же стаканчики от декоративных свечей).

Тема подставок под паяльники довольно хорошо раскрыта на нашем сайте. Чем же моя подставка отличается от других? — я старался сделать её максимально компактной, удобной и функциональной. Хочешь такую же? — Прошу под кат!

Главная особенность этой подставки — встроенный регулятор. был неудобен тем, что постоянно терялся и смешивался с другой кучей-малой на столе. Этот же намертво прикручен к подставке, никогда не потеряется и не будет скакать по столу.

Новый же лучше старого тем, что у него имеется плавная регулировка и индикация работы. Вот схема, по которой я собрал регулятор:

Диодный мост — любой, выдерживающий сетевое напряжение, и ток, потребляемый паяльником. (формула расчёта тока — Мощность паяльника / Напряжение сети) Подходящую диодную сборку или мост можно вытащить из входной цепи компьютерного БП. Вместо диодного моста можно использовать диод, тогда диапазон регулировки будет от 50 до 100%.

Предохранитель F1 поставить желательно, но не обязательно.

Переключатель S1, S2 — Двуполярный тумблер со средним положением. В среднем положении паяльник отключен и светодиод HL1 гореть не будет. В положении, указанном на схеме мощность паяльника регулируется подстроечным резистором R3, в противоположном положении тумблера ток на нагрузку идёт напрямую, минуя регулятор.

Все эти замутки делал лично под себя, и повторять эту схему точь в точь не обязательно. Есть , подходящую схему можно почерпнуть от туда.

Плата регулятора:

Что бы прикрыть потроха регулятора от внешних воздействий сделал корпус из пластмассы, края согнул при помощи технического фена:

С электронной начинкой регулятора разобрались, теперь переходим к созданию узлов самой подставки.

Для того, чтобы не растерять различную мелочовку и хранить припои сделал небольшой коробок из жести, углы которого для прочности :

Непосредственно сам упор для паяльника — на мой взгляд самая удачная конструкция. Чтобы паяльник хорошо держался в таком упоре, при вкладывании его осевая линия должна быть ниже рожек упора.

При пайке часто необходимо приспособление , но всегда загромождать стол такими приспособами не нужно — достаточно приделать к подставке зажим типа «крокодил», который закреплён при помощи на винте:

Для чистки жала паяльника использую металлическую губку для мытья посуды, которая будет располагаться в сделанной под неё коробочке с краями:

Основание подставки — Прямоугольная ДСП-шка:

Выфрезерованное углубление для канифоли:

В углубление накрошил канифоли из баночки и прогрел строительным феном чтоб не высыпалась:

Начинаем крепить вышеперечисленные узлы к основанию, дальнейшее комментирование излишне:

Закрепление основных узлов завершено.

Для того, чтобы подставка не каталась по столу, на обратную сторону приклеил резиновые кругляши:

Ну и что бы всё было по феншую приклеиваем опознавательные значки на корпус регулятора:

Подставка для паяльника своими руками – это очень удобное и практичное приспособление, которое является своего рода столом и выполняет защитную функцию. Перед пайкой паяльник обязательно нужно разогреть. При разогревании корпус очень сильно нагревается, именно поэтому для защиты любых предметов стоит использовать подставку.

Конструкция подставки для паяльника: 1 – основание, 2, 4, 5 — контакты от реле типа МКУ-48 на 220 В, 3,10 – опорные стойки, 6 – диск, 7 – пружина, 8, стержень подвижного контакта Кп 9 — угольник, Д1 — диод типа Д7Ж.

Паяльная подставка c светодиодной лампой, держателем и другими прибамбасами для новичка

Всем привет, сегодня экспресс-обзор вещи, необходимой каждому владельцу паяльника(если, конечно, нет лучшего заменителя). Под катом вас так же ждет, то, что я забыл в двух предыдущих обзорах


Предупреждение, много фотографий. Итак, перед нами инструмент 100500в1 для начинающего паятеля. Ознакомимся с характеристиками:

Диаметр линз: 90мм & 34мм(2шт) Питание: Внешнее или 3 пальчиковых батарейки (в комплекте нет) Блок питания: Входное напряжение 110-240V 50/60Hz, Выходное: 4.8V постоянного тока, 250mA Вилка БП: Европейская Размеры держателя: длина 6.3см, диаметр 2.7см & 1.8см Размеры основания: 10 * 6.8см Начнем с внешнего вида. Коробка приехала слегка помятой, но в целом нормально. Внутри было обилие пупырки и сам держатель по-частям.

е

Кажется, в комплетке еще идет альтернативный источник питания в виде шнурка usb-круглый разъем питания, но не могу сказать точно, может я его еще где-то взял, на фото нет. Ну и еще одна альтернатива — питание от элементов AA, в народе — пальчиковые. Для меня — ненужный функционал, там где я буду паять всегда будет 220вольт или 5 от usb.


Несмотря на то что на фото можно увидеть надписи ААА, туда вставляются именно AA.

Светодионая лампа на 5 светодиодов, на гибкой ноге, с выключателем. Светит хорошо, сильнее свет уже не нужен — будет пересвечивать.

Теперь вся штуковина в сборе и в работе:

Украду одно фото у продавца(продавец всё равно украл его еще у кого-то):

Плюсы:

+ Крокодильчики держат + Хорошие увеличительные стекла + Большая линза на шарнире + Хорошая лампа подсветки + БП в комплекте + Нормальное качество, из серии «фабричный китай» + Регулируется во всех направлениях + Хорошая развесовка, в разъем для батареек можно добавить грузиков для надежности Минусы: — Подставка для паяльника сомнительной полезности — Большую плату крокодильчики не потянут

Вывод: Если вам лень сходить в местный пип-и-биб

и купить втридорого эту подставку, то можно заказать у китайцев. До появления этой подставки я очень много нецензурно ругался, когда пытался паять и даже прожёг стол. Надеюсь, теперь это — в прошлом

И, напоследок — обещанное забытое, в прошлых обзорах забыл кота, категорически прошу прощения

Кот

Готов ответить на вопросы.

update

: в магазине, где я покупал, товар кончился. Название модели MG16129-C.update2 : ребяты, прошу понять и простить. такая низкая цена относительно али вышла потому что я брал лотс платной доставкой , в тот момент это было самое дешевое предложение. Соотвественно, то что сейчас на али по 15-16 баксов с фри шипингом это и есть самое дешевое предложение. Такие дела.

Другие мои обзоры

Мегаобзор-взлом 5 китайских дешевых портативных роутеров, продолжаем играть в хакера, на новом уровне Клон hame a15, который меня удивил, или когда копия бывает лучше оригинала. Играем в хакера или zyxel keenetic 4g за 10 долларов

Сборка подставки

Создавая паяльник на батарейках, следует правильно собрать и подставку для него. Металлическую коробочку необходимо закрепить при помощи саморезов на узких планках из фанеры. Крепежные элементы врезаются в боковые стенки.

Созданную конструкцию необходимо прочно зафиксировать на широкой планке из фанеры. W-образную скобу из жести прикрепляют напротив отверстий для баночек с подручными материалами. Сюда в процессе работы можно будет класть паяльник.

Под фанерой со скобой следует смонтировать ряд из деревянных штапиков. Это будут ребра жесткости. В железную крышку следует поместить губку из специального целлюлозного материала. Она потребуется в процессе пайки для очистки жала.

Подставка для паяльника готова. В нее можно установить баночки с канифолью и припоем. Пользоваться самодельным паяльником в этом случае будет гораздо удобнее.

Рассмотрев, как создается паяльник на батарейках, каждый желающий сможет самостоятельно собрать подобное оборудование. При наличии достаточного количества свободного времени эту процедуру сможет выполнить даже начинающий мастер. При этом получится создать прибор высокого качества. Он будет функционировать долго и эффективно.

Для чего нужна?

Все выпускаемые на сегодняшний день отечественными и зарубежными производителями паяльники различаются показателями мощности и своими конструкционными особенностями, что влияет на выбор вида, размеров и формы подставки.

Второй вариант является более практичным и долговечным, но имеет достаточно долгий разогрев. Керамический паяльник значительно быстрее разогревается, но нуждается в аккуратной эксплуатации и максимально бережном отношении, поэтому качественная подставка позволяет предотвратить нежелательные удары или выход прибора из строя.

Материал для традиционной подставки выбирается также с учетом показателей мощности инструмента для пайки:

  • модели 3-10 Вт используются в распайке наиболее мелких микросхем;
  • приборы 20-40 Вт относятся к категории бытовых и радиолюбительских;
  • устройства 60-100 Вт используются чаще всего в автомобильных сервисах и участвуют в распайке толстых кабелей;
  • паяльники 100-250 Вт используются в запайке посуды, легко спаивают радиаторы и другой крупногабаритный металл.

Наиболее мощные паяльники — инструмент громоздкий, нуждающийся в особенно надежных и крепких подставках. Удобная и многофункциональная подставка делает работу безопасной, а наличие регулятора напряжения предупреждает перегрев паяльника в условиях длительной работы с прибором.

Включенный в электросеть прибор быстро прогревается до 250-300 °С, поэтому укладывается на специальную подставку или вставляется в нее, после чего располагается на краю рабочей поверхности.

Варианты изготовления

Есть несколько вариантов подставок – в зависимости от конкретных требований к функциональности пайки выберите любую.

Обычная

Для начала подготовьте деревянную доску – основу подставки.

Простейшая самодельная подставка для паяльника готова. При желании её можно доработать следующим образом.

Чтобы подставка, изготовленная своими руками, не царапала лакированное покрытие стола, к ней полагаются ножки. Сделайте следующее.

Спустя сутки клей полностью засохнет и отвердеет, и подставкой можно будеть пользоваться.

Шкатулочная

Шкатулочная конструкция является наиболее компактной и удобной в переноске. Она изготавливается из любой деревянной или металлической коробки, имеющей форму параллелепипеда. Паяльная складная шкатулка представляет собой пенал с несколькими отделениями, в которых хранятся капсулы с флюсом и канифолью и моток припоя.

Фиксация такого пенала в закрытом состоянии осуществляется при помощи М-образных проволочных вставок. Если пенал по размерам достаточно велик – например, 25*12*5 см, то в него поместится и сам паяльник. Объёма такой шкатулки хватит, чтобы, кроме паяльных расходников, разместить сам паяльник, его сетевой шнур и вилку в сложенном состоянии.

Если в продаже не нашлось такой подставки, вы можете сделать ее самостоятельно из дерева. В качестве расходного материала подойдет натуральная древесина или фанера толщиной не более 1 см.

Монтаж вставок выполняется на следующий день – когда клей засохнет и отвердеет. Подставка-пенал готова к использованию.

С диодом

Назначение диода – понижение питающего напряжения в полтора-два раза. Это значительно сберегает ресурс паяльника.

Дело в том, что периодически в работе возникают значительные перерывы, когда паяльник не используется активно. Чтобы не держать его постоянно включённым на полную мощность, а также исключить потери времени на его полный, «с нуля», прогрев, когда он вновь понадобится, диод – или понижающий регулятор – попросту необходим.

Долговременная подработка паяльника при температуре, значительно меньшей, чем 300 с лишним градусов, не даёт нихромовой проволоке, из которой намотан активный (нагревающий) элемент, преждевременно выгореть. От периодического перегрева паяльника также может осыпаться слой слюды, передающий жар от нагретой спирали стальной конструкции, с которой жестко соединено медное жало. Чтобы встроить в подставку регулирующую нагрев схему, сделайте следующее.
