Переделка подсветки монитора на светодиодную

Содержание

Как заменить подсветку монитора на светодиодную

Самым сложным и кропотливым участком работы станет для нас демонтаж корпуса.

Любое неосторожное движение может вызвать обрыв шлейфа или вообще повредить матрицу. Разбирать корпус при включённом питании не стоит, на выходе инвертора формируется напряжение порядка киловольта

Пробой его на блок развертки или матрицу гарантированно сожжёт эти блоки.

Но по большому счёту, замена подсветки монитора на светодиодную своими руками достаточно проста.

Электронная начинка состоит из трёх блоков:

  • Блок питания;
  • блок развёртки изображения;
  • блок инвертора ламп.

Обычно блок инвертора закрыт защитным кожухом.

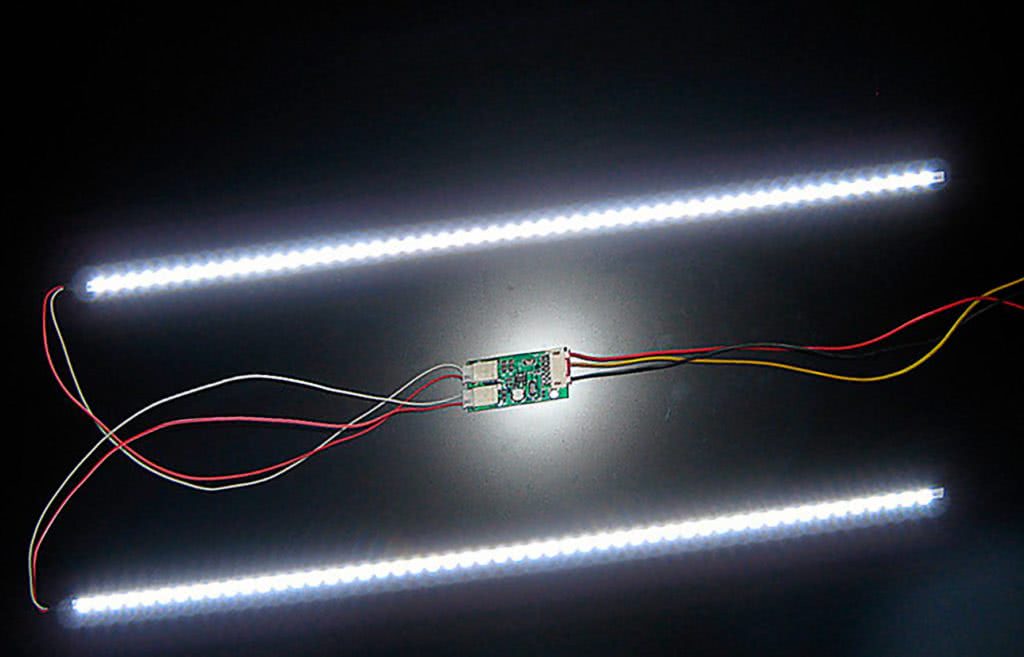

Если вы решили использовать драйвер светодиодной подсветки на 12В, убедитесь, что блок питания имеет выход с таким напряжением. Можно конечно найти на плате точку с напряжением питания 12В, но подключение к ней драйвера ленты способно вызвать «просадку» напряжения и нестабильную работу электроники.

https://youtube.com/watch?v=EQOI7RMZGC0

Ремонт драйвера

Прежде всего прозвони предохранитель, если он есть. Прибор должен показать нулевое сопротивление. Сделать это можно, не выпаивая предохранитель из платы. Прибор показал бесконечно большое сопротивление? Замени предохранитель и включи лампу в сеть для проверки. Светится? Ремонт окончен. Если же предохранитель в порядке, продолжаем ремонт. Проверь диодный мост. Как это сделать, ты можешь подробно узнать здесь.

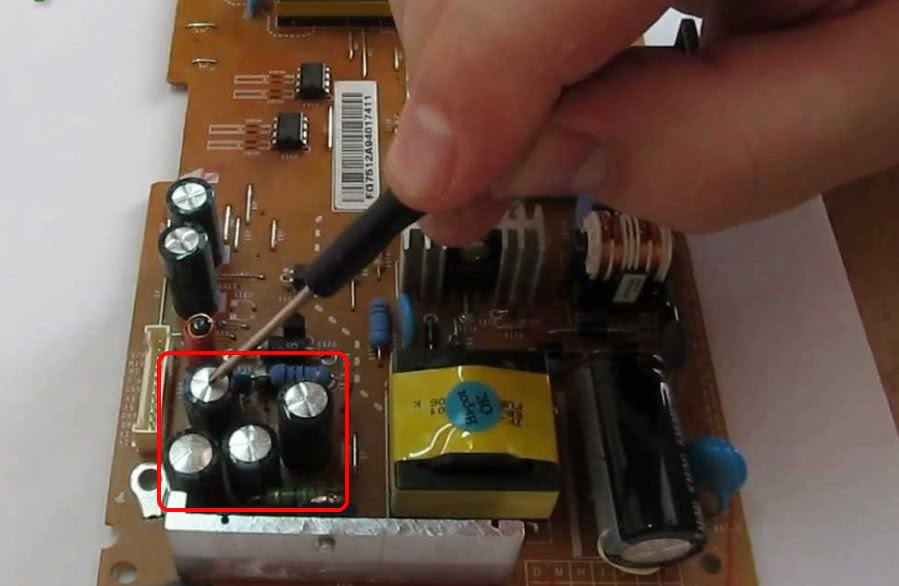

Диодный мост рабочий? Тогда выпаивай сглаживающий электролитический конденсатор и прозвони его. Если конденсатор исправен, то в начальный момент прозвонки мультиметр покажет маленькое сопротивление, которое будет на глазах расти, пока не уйдет в бесконечность.

Если драйвер простой, как часто случается, то все эти манипуляции обязательно приведут к успеху и окончанию ремонта. Если драйвер сложнее, то все, что ты можешь сделать, это прозвонить остальные электролитические конденсаторы и диоды. Конденсаторы легче выпаять полностью, у диода можно выпаять лишь один вывод. Чтобы он потерял контакт с платой, прибор достаточно приподнять иголкой или пинцетом.

Если и тут все в порядке, то, увы, для дальнейшего более сложного ремонта придется воспользоваться помощью квалифицированного электронщика.

Причины выхода из строя

Почему вообще сгорают светодиодные лампы, если, как заявляют производители светодиодов, ресурс светоизлучающих полупроводников составляет минимум 15-20 тысяч часов? Практически все драйверы не имеют механических элементов и контактов, значит, у них наработка на отказ должна быть не меньше. Но лампы горят, порой не выработав даже свой гарантийный срок, и это факт. Причин поломки лампочки может быть несколько:

  • Производственный брак. Увы, от этого никто не застрахован. Особенно, если производители комплектующих и светодиодов – наши китайские братья, работающие в гараже и на коленках.
  • Неправильная эксплуатация. К примеру, плохая вентиляция в закрытом светильнике. В таких источниках света лампа перегревается, и тут уж выйти из строя может все что угодно – от драйвера до светодиодов. Сюда же можно отнести пыль, влагу, «искрящий» выключатель, выключатель с подсветкой и т. п.

Если в твоем выключателе стоит подсветка, то это верный путь к быстрой гибели светодиодной лампы. Либо снимай подсветку, либо вкрути в один из рожков люстры обычную лампочку накаливания любой, даже самой малой мощности.


Такая подсветка выключателя удобна, но вызывает «подмигивание» светодиодной лампы и сокращает срок ее службы в десятки раз

Плохое питание. Если напряжение постоянно скачет или оно ненормально завышено, тут даже самый качественный драйвер может “потерять терпение”. Сюда же отнесем постоянные выбросы напряжения, к примеру, при пуске мощных моторов или сварочного оборудования, и импульсные помехи.


В этой китайской лампе «драйвер» примостился прямо на плате со светодиодами, а радиатором тут даже не пахнет.

Если лампа все же вышла из строя, не стоит ее сразу выбрасывать.

Во-первых, вполне вероятно, что ее можно оживить, произведя ремонт своими руками.

Во-вторых, даже если ремонт не будет успешным, оставшиеся «в живых» детали могут пригодиться для ремонта другой лампы.

Браться за ремонт лампочки нужно только в том случае, если ты уверен, что неисправна именно она, а не розетка, патрон или проводка. Проверить это несложно: достаточно заменить лампу заведомо исправной и убедиться, что она горит.

Оценка сложности поломки

Прежде, чем приступить к установке светодиодной ленты в монитор, необходимо разобрать его и оценить степень его работоспособности. Бывают ситуации, когда в приборе произошло не только перегорание лампы подсветки, но и выход из строя других важных компонентов электросхемы. Чтобы выявить все имеющиеся неполадки и вообще оценить возможность самостоятельного ремонта, нужно первым делом раскрутить монитор и выяснить причины поломки.

Лампа подсветки матрицы монитора

Лампы подсветки матрицы монитора выходят из строя по следующим причинам:

  • наличие изначально производственного брака;
  • произошло физическое повреждение ламп вследствие падения прибора или удара об него любого предмета;
  • на металлических частях лампы и рамки матрицы произошло замыкание;
  • лампы подсветки просто выработали срок свой эксплуатации и перегорели.

Если раскрутить монитор, то можно визуально определить наличие неисправности таких ламп, а также определить причину, повлекшую к такому виду поломки.
Но, чтобы сделать замену ламп качественно, необходимо знать принцип работы жидкокристаллической матрицы, которая встроена в любой тип современного монитора.

Преимущества LED-подсветки

И газоразрядные лампы, и светодиодная подсветка решают одну и ту же задачу. Они образуют задний световой фон для матрицы дисплея телевизора, которая имеет ячейки с управляемой прозрачностью пикселей и их цветового окраса. Однако современное техническое решение на полупроводниковых кристаллах имеет множество преимуществ. Причем это плюсы как для производителей, так и пользователей, повышающие надежность ТВ, его безопасность, долговечность и другие характеристики.

  • Телевизоры стали тоньше. Проводник, на котором крепятся диоды с линзами, а также рассеивающий фильтр занимают очень малую высоту. В сравнении с прошлым поколением телевизоров с ламповой подсветкой, выигрыш в толщине составляет до 10 см.
  • Светодиоды прочны и надежны, равнодушны к падениям. Они выдержат удар, если телевизор упадет или будет вибрировать при транспортировке.
  • Пользователь получает гораздо более яркий экран за ту же стоимость его эксплуатации. Уровень потребления энергии полупроводниковых кристаллов во много раз меньше аналогичного показателя газоразрядных ламп.
  • Уровень выделения тепла у диодов ничтожен. Использование телевизора становится безопаснее.
  • У полупроводниковых кристаллов срок службы измеряется сотнями тысяч часов непрерывного свечения без падения интенсивности потока. Телевизор годами будет показывать ту же яркую картинку, что и в первый день после первого включения.

Очевидны выгоды и для здоровья общества. Светодиоды проще утилизировать. В них нет паров ртути, у сервисных мастерских нет необходимости вести строгий учет, ответственное хранение и сдачу вышедших из строя деталей в специальные пункты сбора. В результате пользователь получает низкую цену ремонтов и их высокую скорость.

Кроме этого, нет опасности поражения парами ртути внутри квартиры. Если ребенок вдруг случайно разобьет ЛЕД телевизор, никакой особой проблемы не образуется. Безопасность светодиодной подсветки еще в том, что каждый из ее элементов работает нанизком напряжении, при поломках не возникает дуговых разрядов, образования пламени и других ситуаций, способных привести к значительным негативным последствиям.

Что такое подсветка монитора?

В некоторых портативных устройствах не используется освещение матрицы, поэтому им требуется внешний источник света. Подсветка дисплея предназначена для улучшения просмотра изображения в условиях плохой освещенности и состоит из следующих элементов:

  • источника света;
  • рассеивателя;
  • инвертора.

В большинстве случаев в качестве источника света применяют люминесцентные лампы с холодным катодом (CCFL). А также отдельные светодиоды или матрицы.

Виды подсветки

Качество подсвечивания матрицы телевизора или ноутбука влияет на контрастность. А также на яркость и качество цветопередачи изображения. А недостаточные характеристики оказывают негативное влияние на зрение пользователя. Различают 2 вида подсветки матрицы: люминесцентными лампами и светодиодами. В первом варианте подсвечивание организовано трубками, расположенными следующим образом:

  • сверху и снизу;
  • со всех сторон;
  • параллельно плоскости матрицы.

Для равномерного распределения света применяется система рассеивания, состоящая из световодов и призм разной формы и размеров. Сейчас эта технология считается устаревшей, т. к. при производстве ЖК-телевизоров в качестве источника света применяют LED-подсветку.

Существуют 2 вида светодиодного подсвечивания экрана — боковое и матричное. А по виду управления — статическая и динамическая подсветки монитора. В первом случае яркость регулируется по всей поверхности матрицы, а во втором — имеется возможность управления освещением отдельных участков.

Как проверить лампы подсветки монитора мультиметром

Для проверки работоспособности лампы используют тестер. В связи с тем, что на выходе инвертора имеются высокочастотные импульсы большого напряжения, применять мультиметр не рекомендуется. Наиболее распространенным способом проверки ламп подсветки монитора является использование универсального инвертора. Имеется возможность одновременного подключения до 4 источников света. Кроме этого, можно использовать инвертор от ноутбука.

Работоспособный элемент при подключении к измерительной схеме будет светиться ровным белым светом. Трубка не должна иметь черных участков с обоих концов. В противном случае на дисплее в этих местах будут темные зоны. Дефектный элемент будет издавать красный цвет. При поиске неисправности мультиметр применяют для проверки радиодеталей схемы.

В случае невозможности определить целостность лампы универсальным инвертором, нужно установить заведомо исправный элемент. Если такая замена не решит проблему, неисправность кроется или в соединительных шлейфах, или в ШИМ-инверторе.

Светодиоды для Led подсветки телевизоров. Где купить и причины выхода из строя.

Всем привет. В этой статье расскажу о Led подсветке матрицы телевизоров, а именно о том, по какой причине сгорают светодиоды в подсветке, где их можно купить, и как предотвратить повторный выход их из строя.

О Led подсветке матрицы телевизоров.

Первые ЖК телевизоры имели подсветку выполненную с использованием люминесцентных (CCFL) ламп. Данный тип подсветки работал очень хорошо, но яркость свечения оставляла желать лучшего. Такие телевизоры уступали в качестве изображения плазменным панелям, но выигрывали по своих габаритах, и весе.

Так как наука не стоит на месте, вместо CCFL ламп начали использовать светодиоды, которые своим ярким свечением и малым потреблением тока, дали точек в развитии ЖК телевизоров. Конечно, и сами матрицы тоже за это время намного улучшились в качестве и цветопередаче, так что тусклое свечение CCFL ламп не могло полноценно передать ту картинку, которую хотели бы видеть производители.

Причины выхода из строя Led подсветки телевизоров.

Так как я часто ремонтирую телевизоры, и на своем старом сайте не раз описывал процесс ремонта, то для себя я могу выделить несколько основных причин выхода из строя Led светодиодов.

Первая причина — это недочет самих производителей. Очень часто, исходя из моей практики, сами производители настраивают драйвер подсветки таким образом, что на линейки светодиодов идет ток, больше положенного, в следствии чего светодиоды перегреваются, и выходят из строя.

Вторая причина — это брак самих светодиодов. Бывает так, что разобрав матрицу находишь лишь один неисправный диод. При этом ток, который идет на матрицу находиться в пределах нормы, а все остальные светодиоды в отличном состоянии.

Третья причина — напрямую связана с первой. Некоторые владельцы, любят смотреть телевизоры на максимальной яркости (подсветка включена на 100%). Так как производители некоторых телевизоров специально завышают ток, который поступает на светодиоды, просмотр в данном режиме никак не подливает жизнь подсветки телевизоров. Рекомендую не увеличивать уровень подсветки больше 70%. В таком режиме Ваш телевизор проработает гораздо дольше.

Какие светодиоды я использую для ремонта LED подсветки телевизоров и где я их покупаю.

Все светодиоды я покупаю на Aliexpress в проверенных продавцов. Как производиться поиск и замена светодиодов на планках, я покажу в последующих статьях, а сейчас выложу список самых популярных светодиодов, которые используются при ремонтах подсветки.

Фото Название Ссылка для покупки
Светодиоды 2 вт 6 вольт на LG размер 3535 (большая площадка анод(+) )
Светодиоды 6 вольт на LG 1 Вт размер 7030
Светодиоды 3 вольта на LG 0.5 Вт размер 7020
Светодиоды 3 вольт на LG размер 3528 (большая площадка анод(+) )
Светодиоды 3 вольт на Samsung 1 Вт размер 3537
Светодиоды 3 вольт на Samsung размер 7032
Светодиоды 3 вольта на Samsung 0.5 Вт размер 5630
Светодиоды 3535 2вата 6 вольт на LG (большая площадка катод(-))

Для приклеивания линз после перепайки светодиодов, использую клей E8000. Им же клею сенсора планшетов и телефонов. Покупаю клей здесь:

Клей для линз и тачскринов.

При покупке на китайских сайтах, не забывайте использовать кэшбэк. Каким кэшбэком пользуюсь я, описоно в этой статье.

Лучший курс по ремонту телевизоров, благодаря которому я научился ремонтировать телевизоры находится

В дальнейших статьях опишу весь процесс замены светодиодов на планках LED подсветки

Всем спасибо за внимание и удачи в ремонтах и самоделках

Что нужно для устранения поломки

Для устранения неисправности пользователю потребуется инструмент, а также новые светодиоды. Купить светодиодную ленту в сервисном центре не получится — там их не заказывают и не продают. Есть возможность заказать такой товар у фирмы-производителя, но доставка займет очень много времени, да и цена будет слишком высокой. Лучший выход – поменять отдельно неисправные светодиоды.

На разных моделях одной и той же фирмы может быть различное количество светодиодов. Например, если на телевизоре LG c диагональю 32 дюйма 32LN540V-ZA всего 21 светодиод (3 ряда по 7 ламп), то на 32LB522U эта цифра может быть другой. Кроме того, чем больше диагональ, тем большее количество светодиодов используется для подсветки матрицы. Например, на телевизоре Samsung UE40ES5507K установлено 112 лампочек. Поэтому определить количество элементов в своем телеприемнике можно, только разобрав его.

Неисправности и их устранение у телевизоров Элджи

Любая бытовая техника ломается и ремонт телевизоров LG в определённый момент превращается в насущную необходимость для их владельцев. Они могут обнаружить светлые пятна или полосы на экране телевизора. Может так случится, что пропала картинка или пропадает звук. Есть множество других симптомов проблем, с которыми приходит сталкиваться, если у тебя есть смарт-тв.


Частая проблема у данной модели – проблема с подсветкой

И каждая из подобных проблем требует своего решения. Так, если разбивается какая-то деталь, например, разбит экран телевизора, то единственным способом исправить это будет — её замена. То же самое может потребоваться в случае, если у телевизора LG не включается индикатор — явный признак сломанного БП.

Ремонтировать ЖК телевизоры можно как в специализированных сервисах, так и собственными руками. Конечно, если владелец не знает, что делать если изображение просто в неверном формате, то ему ремонт может показаться слишком сложным делом. Но, на самом деле это не так.

Что потребуется для починки светодиодной лампочки

Ничего сверхъестественного из инструментов приобретать не придется. В каждой семье обычно есть паяльник, желательно, чтобы он был с тонким жалом. Вместе с ним обычно имеется припой и канифоль (либо флюс, содержащий припой), либо кислота для пайки. Также будут нужны и пинцеты — без них никуда.

Кроме этого, для комфортного проведения работ, желательно иметь держатель (третья рука), либо помощника, который придержит плату со светодиодами. Для быстрого разогрева платы со светодиодами мы рекомендуем использовать компактную газовую горелку. Она позволит быстро отпаять перегоревший светодиод и мгновенно припаять на его место старый. Купить газовую горелку можно в любом магазине табака и стоимость составляет около 350 рублей. Но, если вы не намерены сильно тратиться, подойдет и турбозажигалка.

Но главным компонентом нашего ремонтного набора является еще одна вышедшая из строя светодиодная лампа, желательно такого же типа. Именно она послужит донором запчастей для ремонтируемой лампочки. Т.к. обычно перегорает лишь 1 светодиод, то 7 других пригодятся вам для ремонта выходящих из строя устройств.

И да, после того, как вы почините лампочку, потребуется приклеить на прежнее место ее плафон, а значит нужно запастиcь и супер-клеем (или аналогичным прозрачным клеем для пластика).

От чего зависит цена?

Отремонтировать подсветку на телевизоре LG обходится в разную сумму денег. При формировании цены сервисные компании учитывают следующее:

  1. Диагональ телевизионного устройства.
  2. Модель техники.
  3. Наличие гарантийного листа.
  4. Количество вышедших из строя светодиодов.
  5. Сложность работы.
  6. Диагональ экрана.
  7. Стоимость диагностики.
  8. Год выпуска телевизора и его общее состояние.
  9. Цена запчастей, комплектующих.
  10. Необходимость выезда специалиста на дом.
  11. Квалификационный уровень телемастера, его опыт.
  12. Срочность заказа.
  13. Престижность сервисного телецентра, используемая им ценовая политика.

Чем больше светодиодов перегорело, тем дороже будет отремонтировать телевизор LG. Сложность работы, выезд мастера на дом, срочность повышают стоимость. Престижные сервисные центры предлагают более высокий прейскурант на свои услуги, чем малоизвестные компании.

А зачем менять CCFL на LED?

В моём понимании CCFL-подсветка — монструозное, но хрупкое чудовище, которое состоит из инверторов (которые выдают опасное напряжение), ламп подсветки (тонких и хрупких), мощных металлических экранов для безопасности и кучи проводов. И что именно там сломалось — понятия не имею. Возможно, надо заменить лампы (150 рублей за штуку, а их там 16). Может, неисправен инвертор (сложно найти такой же в наличии, да и цена более 1000 рублей за штуку). В общем, лотерея.

А LED-подсветка состоит из светодиодной ленты (1000 рублей за пять метров), соединительных проводов (найдём в запасах) и любого источника питания, который выдаёт безобидные 12В (найдём на месте).

Совет для экономных: если вы готовы немного подождать, то покупайте светодиодную ленту на алиэкспрессе. Это выгоднее раза в два.

Разборка изделия

В телевизоре имеются три основные платы — main, T-con и блок питания, все они хорошо видны на фото.

Снятие и разборка матрицы своими руками — работа очень кропотливая, одно неосторожное движение, и можно покупать новый телик, поэтому без опыта за ремонт лучше не браться. Специалисты выделяют такие основные моменты при разборке матрицы:

необходимо подготовить место работы и два стола, на которые укладывать матрицы и рассеивающие пленки;
перед началом этой работы следует тщательно вымыть руки, чтобы случайно не оставить следы грязных пальцев на фильтрах и самой матрице — это может навредить качеству изображения впоследствии;
особое внимание надо уделять дешифраторам — одно неточное движение может повлечь за собой обрыв шлейфа.

Последующий демонтаж осуществляется в несколько этапов.

Плата T-con легко снимается после отсоединения шлейфов и выкручивания болта, расположенного между ними.

Необходимо снять защиту из металла с дешифраторов — для этого откручиваем болты крепления по бокам, после этого они держатся только на резиновых креплениях.

Настало время удалить переднюю рамку телевизора — откручиваем болтики крепления по всему контуру, кладем изделие на заднюю крышку и снимаем рамку.

Снимаем рамку, переворачиваем экран, но при этом осторожно придерживайте матрицу, т. к

она ничем не закреплена. Изделие лежит на матрице, дешифраторы находятся сверху и можно снять их с резиновых креплений, но с предельной осторожностью.
Матрица осталась лежать на столе, чтобы она не мешала дальнейшей работе — переложите ее на ранее приготовленное место.

Профилактика

Чтобы не допустить повторения неисправности, нужно открыть меню телеприемника, найти в нем яркость подсветки (не нужно путать с яркостью экрана) и выставить этот показатель на 75%. В этом случае лампы будут функционировать в нормальном режиме, и на них будет поступать обычное (а не повышенное) напряжение, что позволит существенно продлить их срок службы.

Итак, если телевизор не выводит изображение, но звук при этом присутствует, очень часто причина кроется в неисправной LED-подсветке. Для ее ремонта можно прибегнуть к помощи специалиста, но, зная правильный порядок действий и купив новые детали, починить телевизор можно самостоятельно в домашних условиях. Однако если нет уверенности в своих силах и опыта в тонких радиоэлектронных работах, то лучше воспользоваться услугами профессионального мастера, чтобы не усугубить ситуацию.

Пропадает подсветка монитора

Монитор у нас включается, работает секунд 5-10 и тухнет. Это говорит о том, что одна из ламп CCFL подсветки дисплея пришла в негодность. Перед этим часть экрана может также немного моргать. Инвертор в этом случае будет уходить в защиту, что и будет проявляться в автоматическом отключении подсветки монитора.

Для того, чтобы мы могли  проверить лампы и исключить дефектную, надо купить в радиомагазине высоковольтный конденсатор. 27 пикофарад х 3 киловольта для мониторов диагональю 17 дюймов, 47 пф для монитора 19 дюймов  и 68 пф для 22 дюйма.

Данный конденсатор нужно припаять к контактам разъема, к которому подключается лампа подсветки. Саму лампу, разумеется, при этом нужно отключить. Соединяя конденсатор поочередно к каждому  разъему, мы добиваемся того, что инвертор у нас перестает уходить в защиту. Монитор заработает, хотя будет немного тусклым.

Конечно, редко кто так делает. Самая фишка – это отключить защиту на самой микросхеме ШИМ ))). Для этого гуглим “снять защиту инвертора xxxxxxx” Вместо “хххххх” ставим марку нашей микросхемы ШИМ. Как-то я отключал защиту на мониторе с микросхемой ШИМ TL494  по схеме ниже, припаяв резистор на 10 КилоОм. Моник работает до сих пор. Нареканий нет).

Определение нерабочих светодиодов

Ранее мы рассмотрели процесс разборки телевизора, теперь приступим непосредственно к ремонту. Чтобы заменить светодиоды в подсветке, аккуратно отщелкните все крепления, а затем демонтируйте пластиковую рамку. Убираем рассеивающие пленки с целью открытия доступа к неисправным элементам.

Структура ЛЕД подсветки напрямую зависит от того, о какой именно модели телевизионного оборудования идет речь. Например, для LG 32LB582V три ряда светодиодов на 6 штук. Модель 32LN541U имеет на один диод в каждом ряду больше.

Телевизионное оборудование, в котором используется такая технология освещения, характеризуется последовательным подключением диодов, поэтому если сгорит только один элемент, то абсолютно вся система выйдет из строя.

В случае поломки драйвера, на всю систему перестанет поступать напряжение. Если перегорит только один диод, то напряжение будет, однако должного освещения нет. Цепь разомкнута. Поэтому нужно поменять неисправные светодиоды телевизора LG для корректного просмотра.

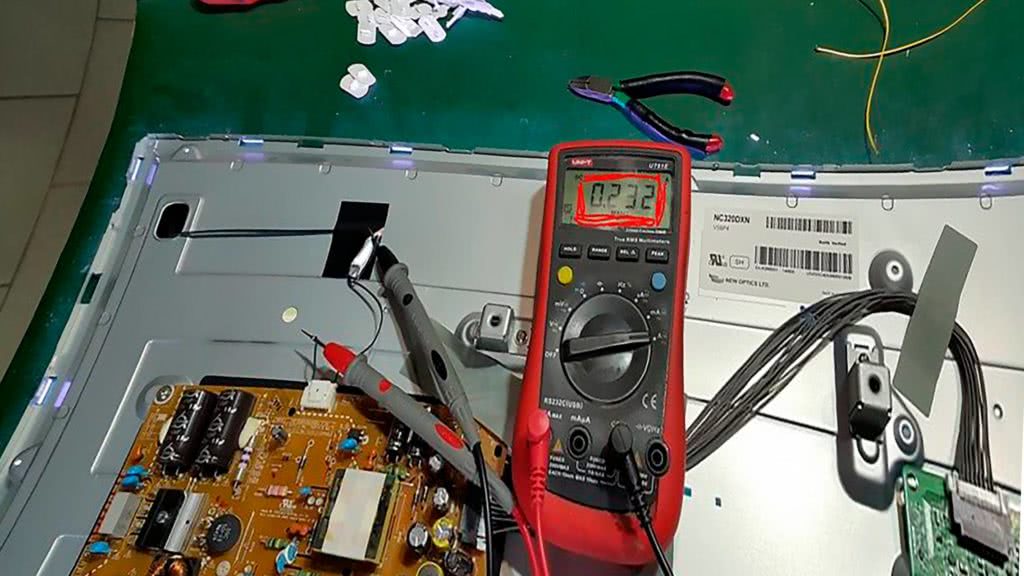

Примерно система подсветки насчитывает около 18 диодов, замеры напряжения показали, что без загрузки подается 140 V, это означает, что на каждый элемент по отдельности приходится примерно 7,8 В.

Для чего все эти расчеты нужны? Уровень напряжения каждой планки и суммарная нагрузка позволяют вычислить мощность используемых светодиодов. Отыскать неисправный элемент системы необычайно тяжело. Если крепления не подгорели, то придется поочередно перепроверить абсолютно все диоды.

Проверка, ремонт и замена ламп подсветки монитора своими руками

Работа монитора зависит от состояния всех элементов, входящих в его конструкцию. Нередко возникают различные проблемы, связанные с матрицей или подсветкой, которые препятствуют нормально работе экрана. Он может погаснуть полностью или частично, способен издавать розовое свечение и т.п. Появление подобных неполадок чаще всего указывает на выход из строя лампы подсветки.

Ремонт или восстановление в данном случае невозможны, требуется замена проблемного элемента. Для того, чтобы удостовериться в правильном определении причин неисправностей, необходимо проверить лампу подсветки монитора. Эту процедуру можно выполнить своими руками, но для получения ожидаемого результата понадобится хотя бы начальная подготовка.

Почему может сломаться ЛЕД подсветка

Сразу стоит отметить важную конструкционную особенность светодиодной подсветки. Хотя каждый из ее элементов работает на низком напряжении, все диоды соединены последовательно для стабилизации подачи питания на них из одного источника. В результате образуется огромный недостаток: если один полупроводниковый кристалл выходит из строя, потухает вся подсветка целиком.

Возникает двоякая ситуация. С одной стороны, пользователь получает решение повышенной надежности. Схема подачи напряжения на диоды проста, у нее огромная отказоустойчивость. Современные полупроводниковые элементы надежны и стабильны. Однако никто не застрахован от браков производства и других непрогнозируемых вещей. В результате при отказе одного светового элемента подсветка выключается.

Это, по меньшей мере, неприятно. Ведь без фонового засвета на экране нельзя ничего увидеть. Матрица полностью темная. Увидеть картинку можно только с помощью фонарика, посветив на дисплей. Но расстраиваться не стоит. Имея некоторые навыки и немного специального оборудования, починить свой телевизор можно даже своими руками.

Разборка: пошаговая инструкция

Разборка монитора происходит следующим образом:

отсоединяем от блока инвертора и от контроллера монитора все шлейфы;

Отсоединение шлейфов

  • с помощью отвертки раскручиваем прибор;
  • убираем заднюю панель вместе с контроллером и блоком питания;

Монитор без задней панели

продолжаем дальне раскручивать прибор. Таким образом добираемся до матрицы (на рисунке она помечена цифрой 5), дешифратору (6) и световоду со светофильтрами (7);

Матрица монитора

после этого необходимо снять пластиковую рамку по периметру. Под ней будут две тонкие пленки, которые лежат друг на друге. Под ними обнаружим световод. На фото показаны светофильтр (8), поляризационная плёнка (9) и световод (10);

Компоненты матрицы

  • под световодом и будут обнаружены неисправные лампы;
  • перед тем, как выкручивать их, необходимо вытащить светоотражающую подложку. Хотя этот этап нужен не для каждого монитора.

Когда вы наконец-то добрались до ламп, то можно будет определить причину неисправности подсветки. Если источники света перегорели, то на их концах будут почернения. Также сама лампа могла повредиться в ходе механического воздействия.

Разбираем телевизор Philips Flat Tv 30pf9975

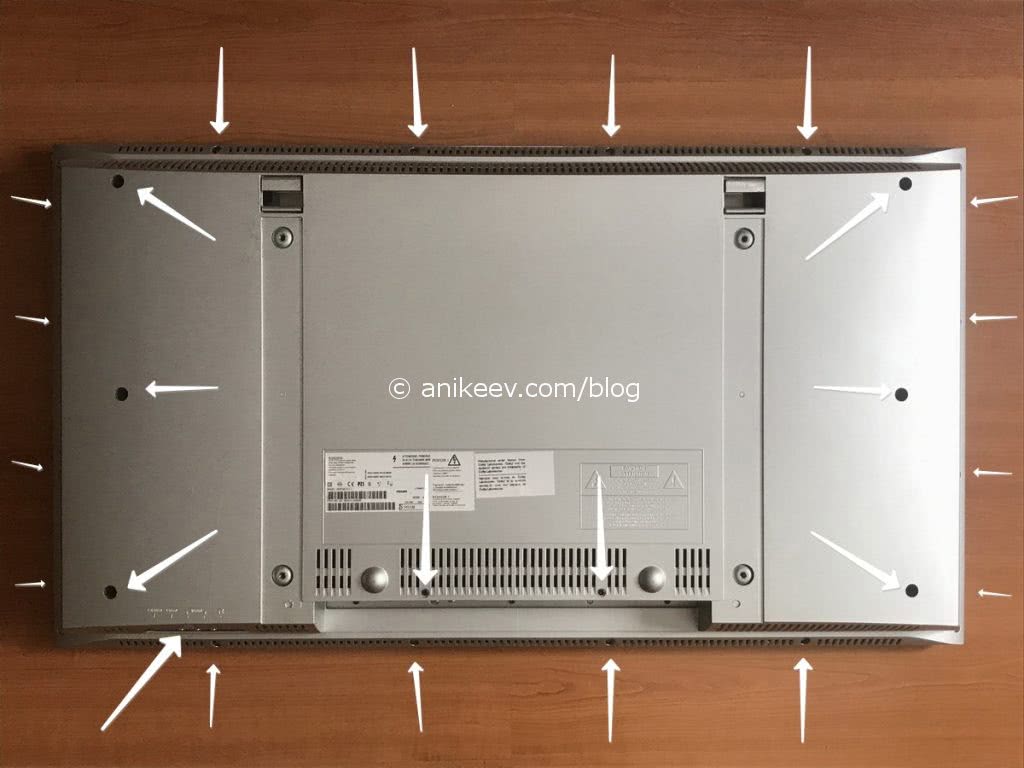

Задняя крышка крепится на 16 винтах по периметру, ещё 6 утоплены в довольно глубоких колодцах, ещё 2 над основным блоком разъёмов и 1 на боковом блоке разъёмов. Итого 25 винтов типа «звёздочка».

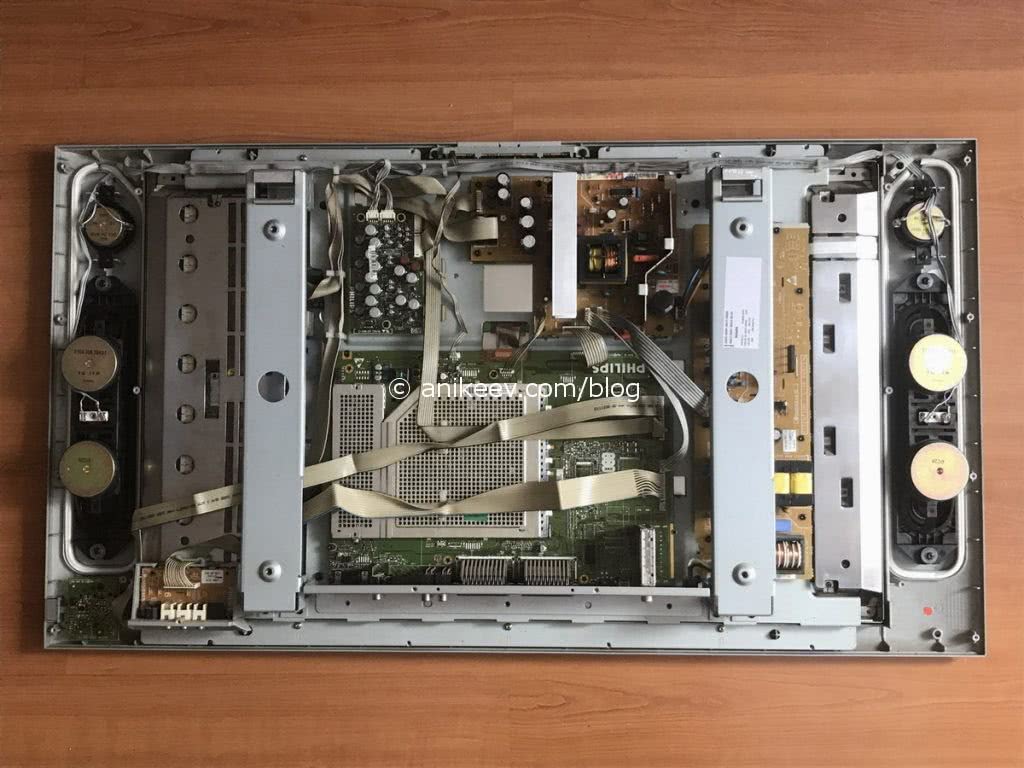

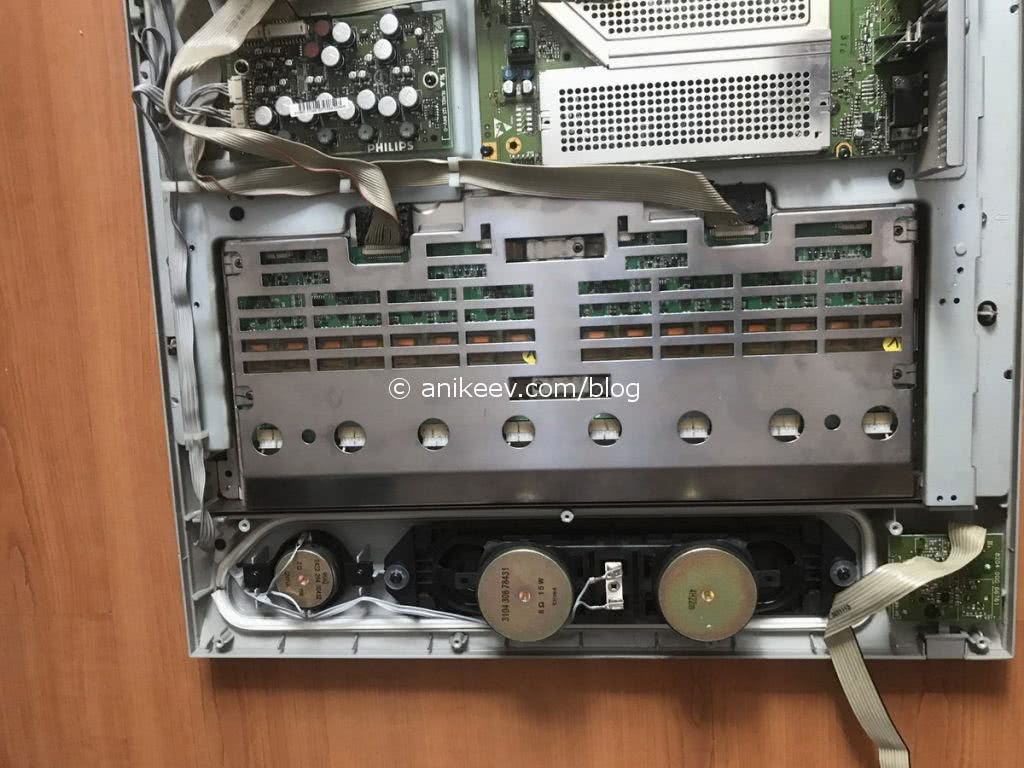

После снятия крышки увидим вот такую картину.

Здесь отчётливо выделяются две массивные балки крепления телевизора, их тоже надо снять. Около левой балки под металлической крышкой прячется пара инверторов подсветки. Снимаем крышку, она на обычных «плюсовых» винтах.

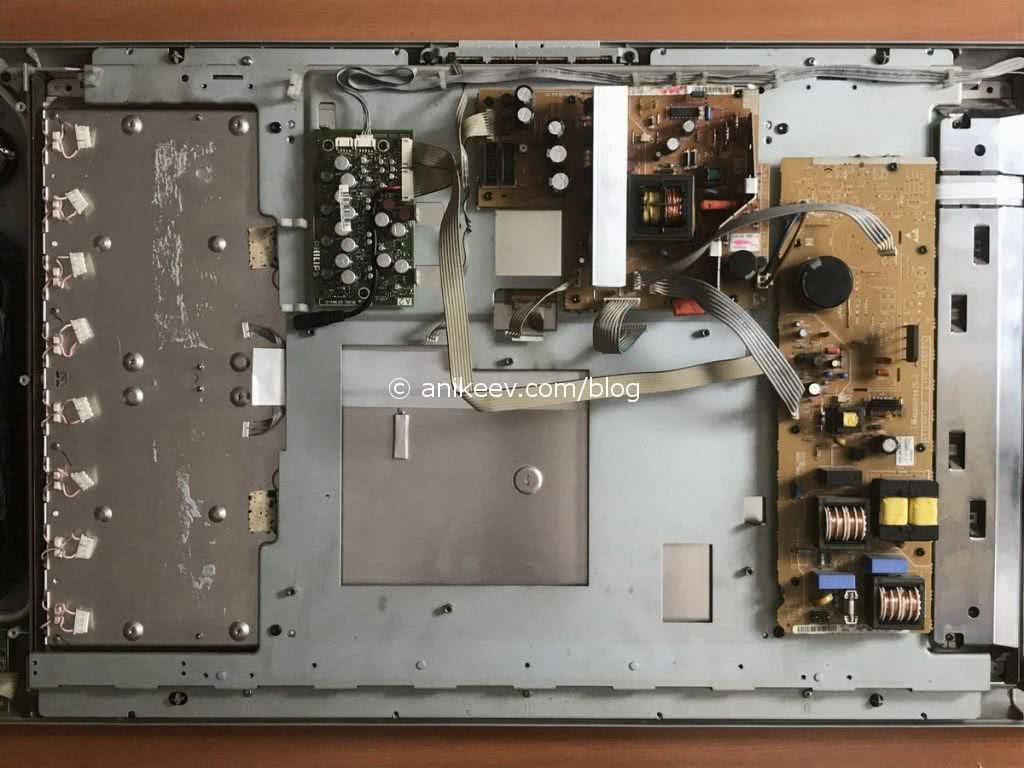

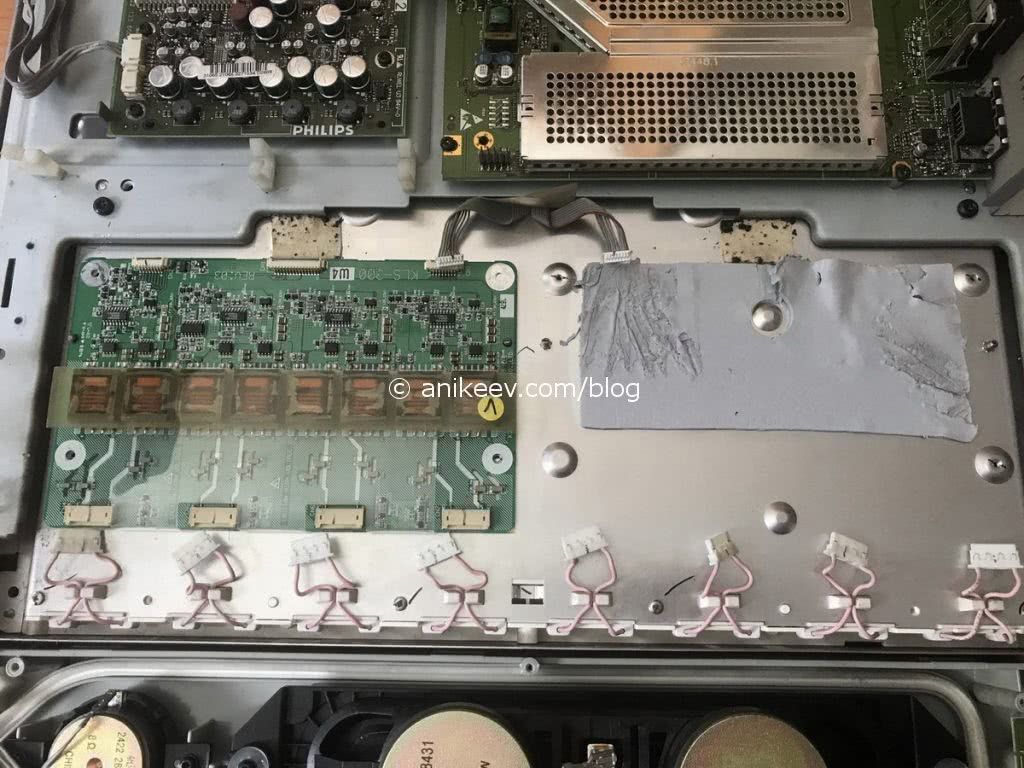

Освобождаем инверторы от всех разъёмов и аккуратно снимаем обе платы. Я полагаю, инверторы при работе некисло греются, поэтому их платы установлены на термопрокладку. Прокладка не клеевая, но объёмная, поэтому плату надо подцепить и медленно отслаивать от термопрокладки. Можно попробовать покоцать прокладку ножиком, будет быстрее, но получится вот так.

Удобнее всего цеплять плату инвертора со стороны контактов на лампы подсветки, там термопрокладки нет.

Теперь, когда высоковольтные опасные инверторы сняты, подключаем телевизор к сети, берём в руки мультиметр и тыкаемся во все контакты в поисках заветной линии в 12В

При этом важно, чтобы эта линия работала только тогда, когда телевизор включён, и не работала в режиме ожидания (stand-by). Сначала проверим выводы питания инверторов, конечно же

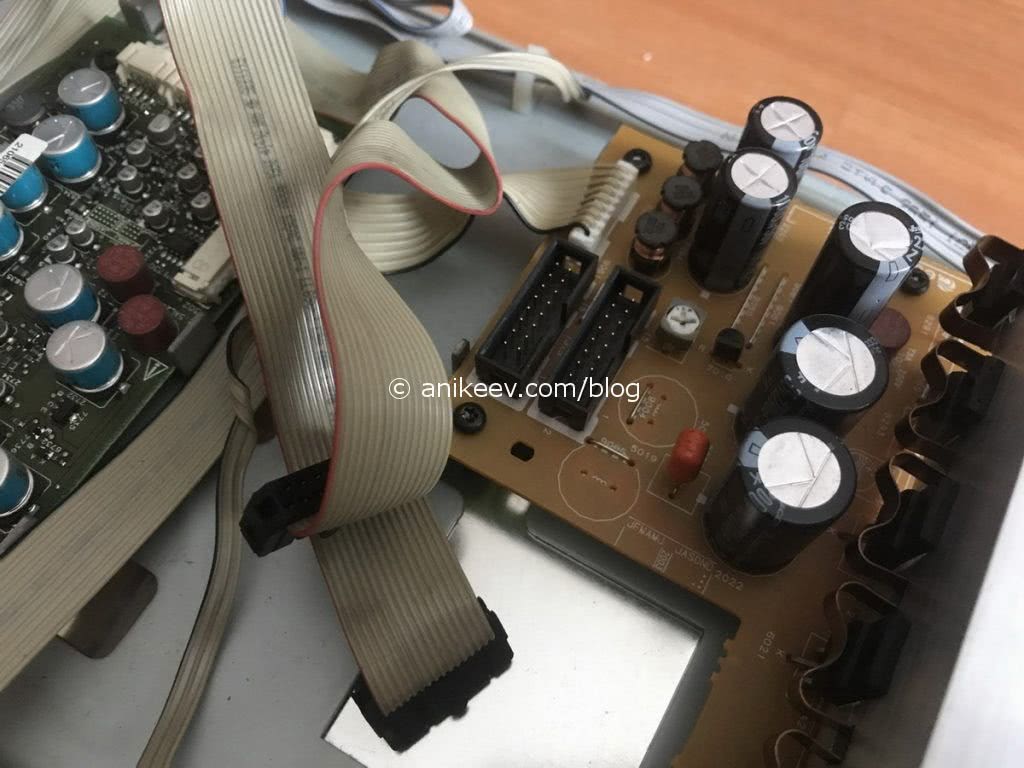

Инверторы работают от 24В, тут облом. А вот плата усилителя звука, помимо прочего, получает 12В. От неё и запитаемся.

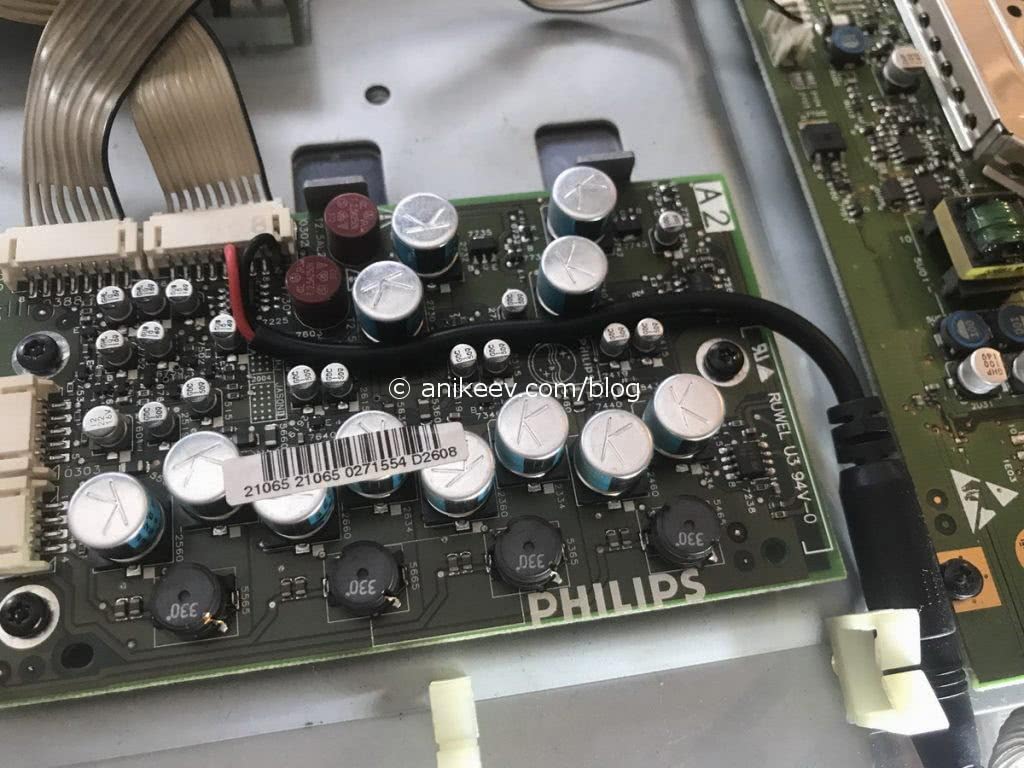

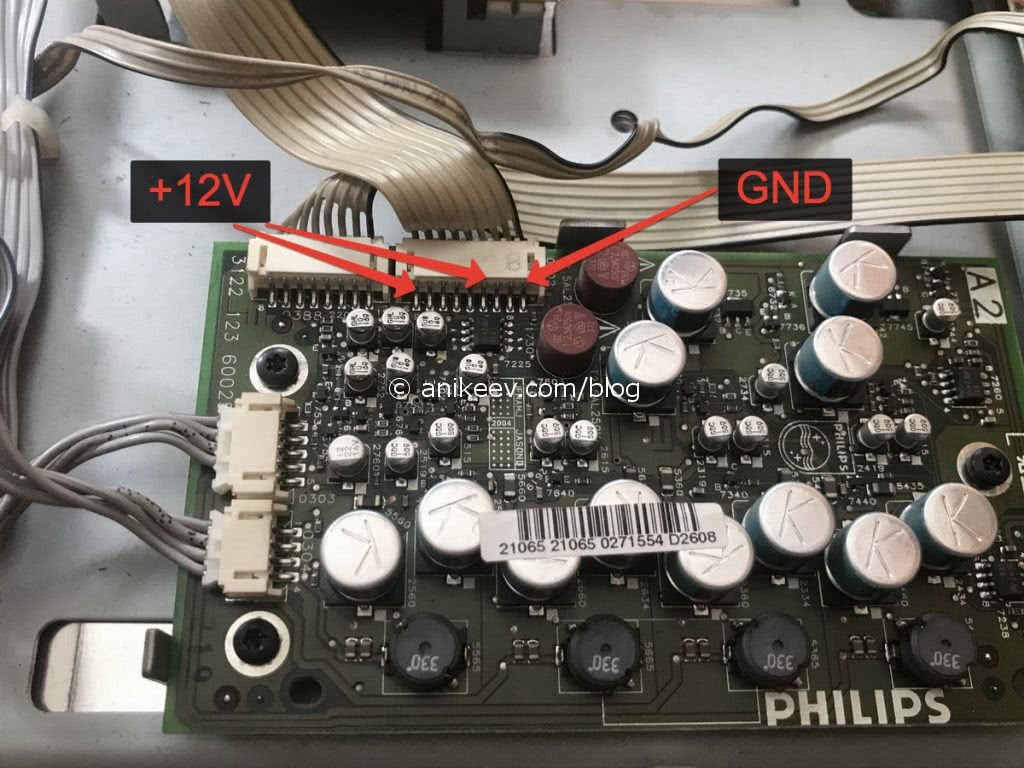

12В берём с платы усилителя звука. Земля на чёрном проводе (самый правый), +12В на самом левом контакте или на четвёртом, считая от земли. К четвёртому проще припаяться. Поэтому возьмём разъём, который заботливо прилагался к нашей ленте и припаяем к плате усилителя. Провод можно зажать между конденсаторами на плате.

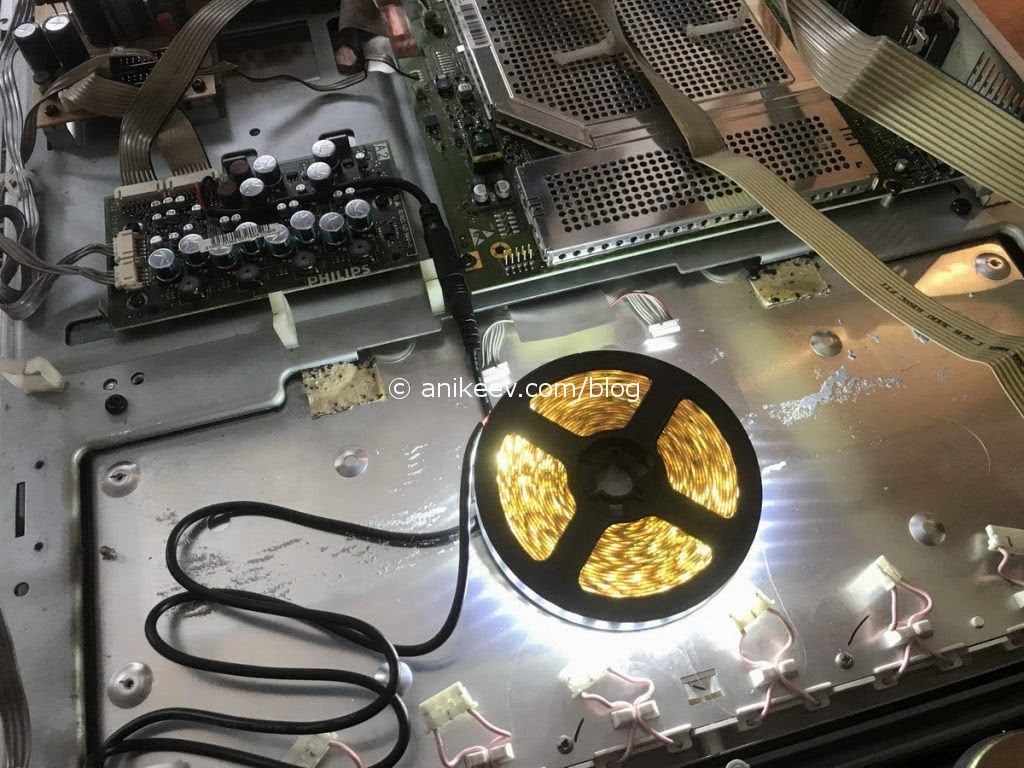

Пока мы не пустились во все тяжкие, подключим ленту и проверим, хватит ли тока с усилителя, чтобы питать всю ленту целиком. И правильно ли работает подсветка.

Ура! Лента светится, когда телевизор включен. И не светится, когда он в режиме stand-by. Теперь пора разобрать телевизор до конца и заменить CCFL-подсветку на светодиодную ленту.

Снимаем всё, что можем снять. Снимаем основную плату.

Снимаем блок питания и дополнительную плату блока питания, снимаем плату усилителя звука.

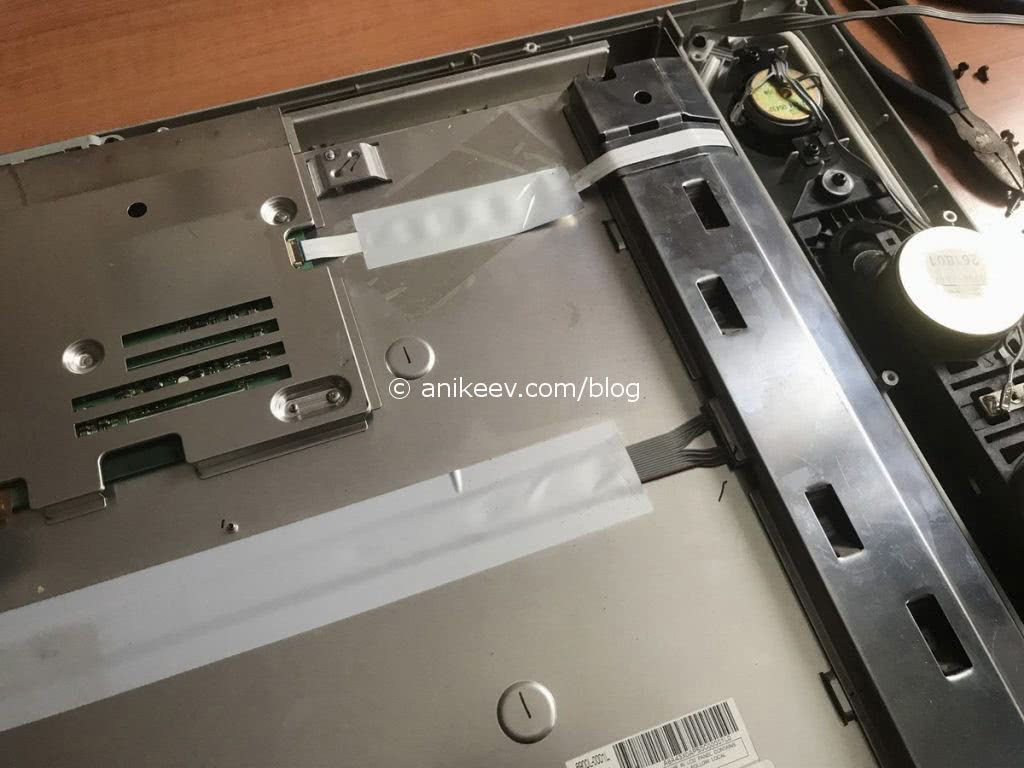

Под блоком питания обнаружится дополнительный шлейф матрицы. Снимаем его. Скотч там только потому, что телевизор я уже разбирал. Подковыриваем тёмно-коричневый держатель наверх и вытягиваем шлейф.

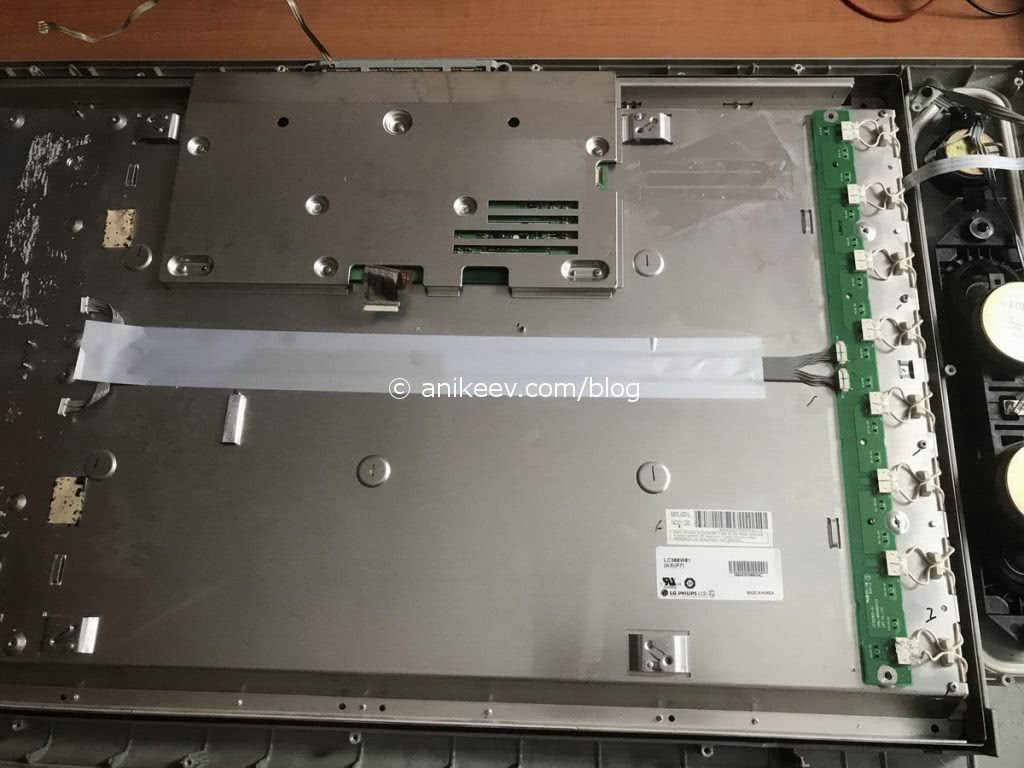

После этого можно снять металлический кожух, под которым находится ответная плата подсветки. Эту плату и соединительный шлейф к инверторам можно выкинуть. Кожух тоже.

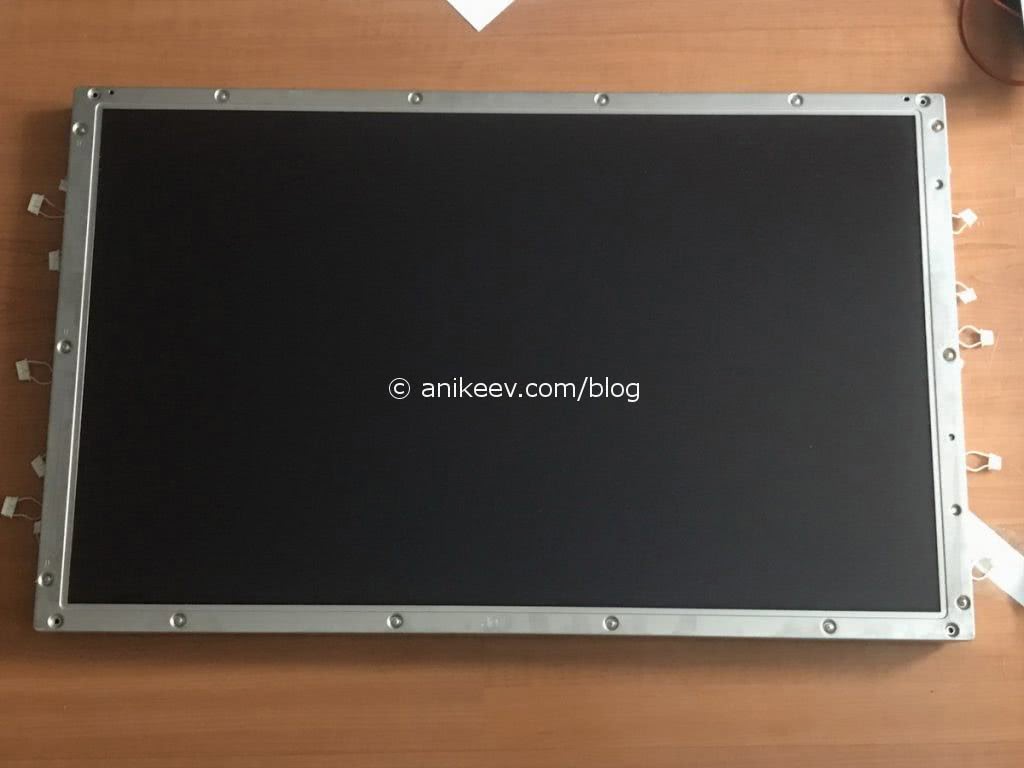

Продолжаем разбирать и откручивать, пока не удастся вытащить из телевизора центральную часть с экраном.

Здесь откручиваем 14 винтов по краям металлической рамки и снимаем её.

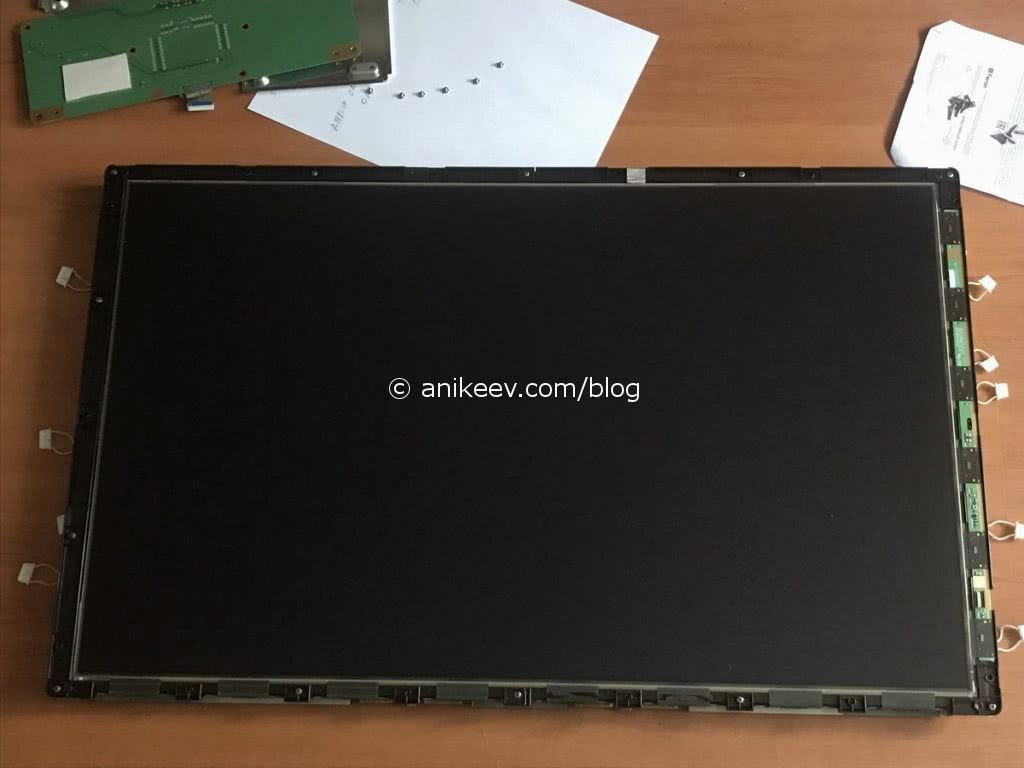

Теперь откручиваем винты из пластиковой рамки. Затем аккуратно освобождаем шлейфы матрицы (предварительно сняв с обратной стороны металлический кожух с платой, его видно на фото в левом верхнем углу) и снимаем её.

Как выбрать ленту для светодиодной подсветки

Планируя покупку ленты для устройства светодиодной подсветки своими руками, следует учитывать несколько факторов. Именно они будут определяющими при выборе модели ленты:

Какой тип освещения вы планируете реализовать, используя ленту: заполняющий или основной. Для заполняющего света подойдет лента SMD-3528 с плотностью расположения светодиодов 30-60 на 1 п.м.  Для основного освещения необходимо выбирать ленту с количеством светодиодов не меньше 120 на 1 п.м. При этом следует учитывать, что ленты 120-240 светодиодов на 1 п.м. надо монтировать на алюминиевый профиль. Для лучшего охлаждения, во избежание быстрой деградации светодиодов от перегрева.

Если останавливают выбор на ленте SMD-5050, следует учитывать, что световой поток белого света от нее очень слабый. Она подходит только для фонового освещения или реализации декоративных задач. Чтобы реализовать возможность использовать ленту в качестве источника белого света, необходимо выбирать ленту с дополнительными светодиодами белого свечения. Не оснащенная дополнительными светодиодами лента  SMD 5050 имеет следующие показатели светоотдачи, соответствующие светоотдаче ламп накаливания:

ТАБЛИЦА 1

Зависимость мощности  от количества светодиодов на 1 п.м.

Количество светодиодов на 1 п.м. Соответствует светоотдаче лампы накаливания (Вт)
30 7,2
60 14,4
120 28,8
240 57,6

Если использование ленты планируется в помещениях с повышенной влажностью или на улице – класс защиты ленты должен быть IP65 это указывается в сертификате, прикладываемом к ленте при продаже. Если ленту планируется использовать для освещения бассейна, фонтана, водоема в саду или для подсветки в аквариуме класс защиты должен быть IP67.

Вздутые конденсаторы

Это, конечно же, электролитические конденсаторы в фильтре блока питания.

Это одна из самых распространенных поломок ЖК-мониторов. Перепаиваются конденсаторы легко и просто. Иногда на платах стоит не стандартный номинал конденсаторов, например 680 или 820 мкФ х 25 вольт. Если вы столкнулись со вздувшимися конденсаторами такого номинала и их не оказалось в вашем радиомагазине, не спешите обходить все радиомагазины вашего города в поисках точно такого же номинала. Это как раз тот случай, когда “много не вредно”. Это вам скажет любой электронщик. Смело ставьте 1000 мкф х 25 вольт и все будет нормально работать. Можно даже больше.

В связи с тем, что блок питания при работе излучает тепло, которое вредно сказывается на сроке службы конденсаторов, ставьте обязательно конденсаторы с обозначением “105С” на корпусе. Также после перепаивания конденсаторов не помешает проверить предохранитель вторичных цепей, в роли которого часто выступает простой SMD резистор с нулевым сопротивлением, типоразмером 0805, находящийся с обратной стороны платы со стороны трассировки.
