Покрасочная камера своими руками, конструктивные особенности и этапы работ

Система фильтрации

Неизменный элемент покрасочной камеры — система фильтрации, защищающая от пыли и прочих опасных элементов. Рекомендуется применять 2-фазовые фильтры, имеющие двухступенчатый принцип работы. Сначала они «ловят» крупные частицы, а после — более мелкие загрязнители.

Важно учесть, что производительность системы вентиляции в среднем — от 20 до 25 см3/с. Фильтрующие элементы должны справляться с очисткой в таком режиме и обрабатывать входящие потоки воздуха с учетом действующих санитарно-гигиенических требований

Фильтрующие элементы должны справляться с очисткой в таком режиме и обрабатывать входящие потоки воздуха с учетом действующих санитарно-гигиенических требований.

По этой причине рекомендуется применять фильтры с несколькими этапами очистки. При этом нижний фильтрующий элемент забивается быстрее, что требует более частой его замены.

Также важно знать, что в качестве дополнительной фильтрации может применятся специальное жидкое липкое покрытие. Данным средством с помощью валика обрабатывают стены покрасочной камеры

Свои свойства средство сохраняет долго, к нему хорошо прилипает не только пыль, но и окрасочный туман.

При выборе системы фильтрации стоит ориентироваться на тип системы вентиляции:

1. Для одномоторных покрасочных камер обустраивается фильтрующая поверхность (рулонного типа). Она покрывает всю поверхность, а специальные карманные фильтры задерживают крупный сор.
2. Для двухмоторной системы потребуется дополнительный фильтрующий элемент в половом покрытии. При установке изделия лучше выбрать воздухоотвод или настил из металла. Для большей эффективности в нижний фильтр ставится кассетная сетка до входа в прибор (для дополнительной очистки).

При обустройстве системы фильтрации важно учесть циркуляцию воздуха. Оптимально, если в помещении нет турбулентности воздушных потоков, а давление регулируется с помощью специальных устройств

Если не менять установленные фильтра, со временем они забиваются, и тогда образуются завихрения с каплями красящего вещества в воздухе

Во избежание этого эффекта важно контролировать давление воздуха в покрасочной камере

Для этого фильтрующие элементы потолка распределяются равномерно и по всей длине. Контроль системой фильтрации лучше осуществлять дистанционно (с помощью пульта). При запуске системы должно учитываться два параметра — уровень загрязнения и эксплуатационные возможности фильтров.

https://youtube.com/watch?v=XwmUxzSSexk

Описание, назначение и принцип работы

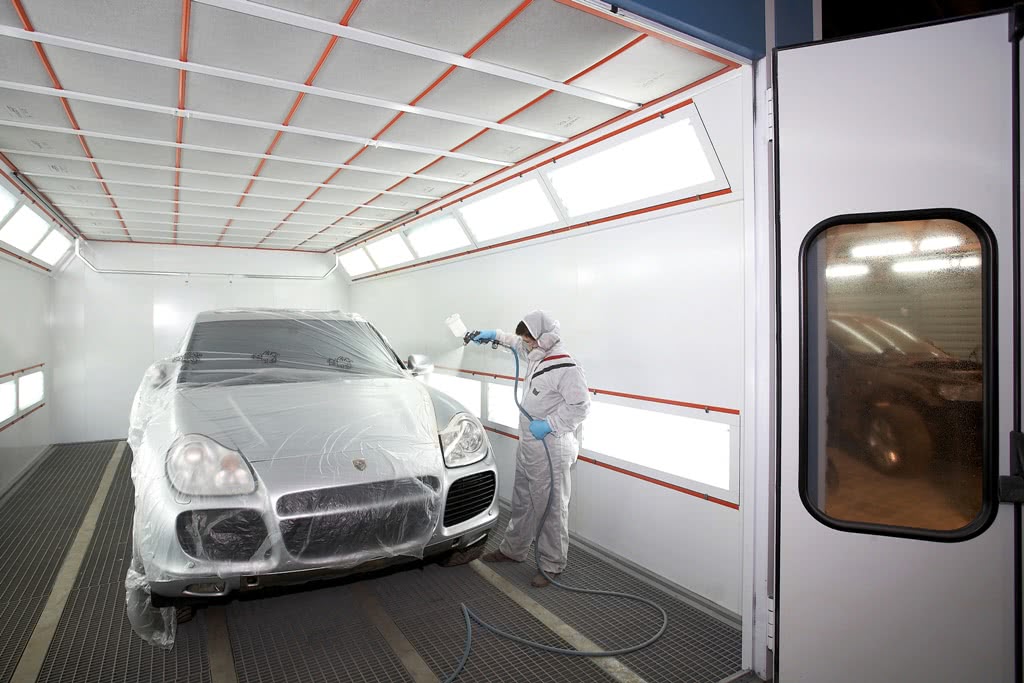

Стандартная камера для покраски авто выглядит как бокс, в котором установлены теплообменник и вентиляционное оборудование. Должно быть установлено фильтрационное устройство, очищающее воздушные потоки от пылевых частиц. Качественное вытяжное оборудование выводит дымку, образующуюся при распылении красящего состава, и летучие токсичные соединения. Камера считается соответствующей технике безопасности, когда вытяжная система выводит наружу уже профильтрованный воздух.

Бокс для покраски авто снабжают температурными датчиками и регуляторами показателей, а также искусственным освещением, близким к дневному.

https://youtube.com/watch?v=1qJP3S8Ib00

Преимущества применения окрасочной камеры

Оборудованная своими руками малярная камера – оптимальный вариант для автомобилиста, часто занимающегося покраской авто. Главные требования – соблюдение техники безопасности и правил применения красящих составов.

Плюсы и минусы

самостоятельный выбор подходящего чертежа;

существенная экономия финансов;

возможность использования недорогих, бывших в употреблении или самостоятельно сконструированных элементов и оборудования;

возможность упрощения или усложнения системы в любой момент, а также замены элементов на более качественные.

высока вероятность, что дешевые и бывшие в употреблении элементы не прослужат долго, придется тратиться на ремонт;

высок риск допустить ошибку при самостоятельном конструировании и оборудовании камеры, в этом случае предстоят дополнительные траты на повторные монтажные мероприятия.

Чаще всего покрасочную камеру оборудуют внутри гаража.

Топ-7 разновидностей антивандального покрытия и особенности нанесения

Типовой проект малярки для автомобиля своими руками

Чтобы самостоятельно сделать покрасочную камеру необходимо рассмотреть и изучить множество составляющих: помещение, принцип действия, а также материалы, нужные для организации универсальной покрасочной камеры. Итак, сначала стоит определиться с теми элементами, которые нам потребуются:

• гараж или иное подходящее помещение для окраски и сушки (нежилое);
• тепловой генератор для создания оптимального температурного режима;
• тепловая пушка;
• мощная система вентиляции.

Подобный перечень является приблизительным, но в целом, описывает все основные составляющие, которые участвуют в процессе создания покрасочной камеры. Список можно и расширить до ворот, светильников, вентиляторов, пульта управления и прочего.

На самом деле тут все зависит от потребностей и возможностей конкретного человека.

На изготовление окрасочно-сушильной камеры может уйти не один месяц. Зато она получится полностью автоматизированной, и можно будет окрашивать автомобиль и высушивать его эффективно и быстро. Среди функциональных элементов камер стоит рассмотреть:

• отдельную кабину для окраски и сушки;
• вентиляцию приточного типа с разными очистительными фильтрами;
• насос тепловой и различную автоматику;
• установку вентиляции по типу вытяжной с воздушными фильтрами.

Самый простой каркасный проект малярки

Простая с точки зрения сложности выполняемых работ и экономичная покрасочная камера своими руками строится следующим образом. Сначала необходимо подобрать помещение для ее оборудования и подготовить необходимые для работы инструменты и материалы: доски для каркаса, полиэтиленовая пленка для его обшивки, рулетка измерительная и маркер, лезвие канцелярское и скотч, пила по дереву и молоток, скрепер и гвозди разных размеров.

Далее можно нарисовать чертеж и разметить доски с помощью рулетки и маркера. Потом доски подрезаются пилой по нанесенным разметкам. Из полученных деревянных заготовок необходимо сделать четыре доски по ширине камеры (180 см) и четыре доски по глубине камеры (по 150 см длиной). После этого от четырех досок длиной 220 см необходимо отрезать по двадцать сантиметров для планок (высота камеры).

Далее, из подготовленных досок сооружается каркас покрасочной камеры. Основание делается из двух досок длиной 150 см и двух досок длиной 180 см. Потом необходимо становить четыре вертикальные доски длиной по 200 см и верху вертикальных досок соорудить потолок такой же конструкции, как и основание. Таким образом, получился каркас самодельной камеры, который необходимо обшить.

Проект малярного бокса в гараже

Более функциональную покрасочную камеру, в которой можно получить высокое качество окраски автомобиля, можно организовать в гараже. Для этого стены гаража необходимо обшить пластиковой вагонкой, установить на стенах и на потолке светодиодные светильники. Далее под потолком следует установить воздухозабор, тепловую пушку, а также дополнительные нагревательные элементы.

С помощью воздуховодов воздух разводится из тепловой пушки к 6–8 нагревательным элементам (ТЭНам), расположенным по периметру теплообменника. Следующий этап работы – поднятие пола и установка решетки, под которой можно расположить фильтры напольные, вытяжку на базе вентиляторов и теплогенератор (ТЭНы или горелку).

После этого необходимо сделать въездные ворота в рабочую зону бокса. Систему вентиляции лучше сделать внешней. Для обеспечения безопасности самодельного оборудования рекомендуется учитывать следующее:

1. Осветительные приборы, вентилирующие устройства и другое оборудование покрасочной камеры должно быть взрывозащищенным.
2. Нагревательные элементы должны иметь защитный термостат, а все электроприборы должны быть заземлены.
3. Утеплитель для стен выбирать следует негорючий (например, вата минеральная).;
4. Местные вытяжные устройства установить рекомендуется в зонах повышенного накапливания паров и частиц лакокрасочных материалов.
5. Система вентиляции должна быть сконструирована так, чтобы в рабочем пространстве не образовывались т. н. «мертвые зоны».

Оборудование для сушки

Сушильная камера своими руками может обустраиваться двумя способами — с применением инфракрасной либо конвекционной сушки. Последний вариант более трудоемок, однако в результате он дает равномерное высыхание нанесенное покрытия за счет обдува окрашенной поверхности горячим воздухом.

Для достижения аналогичного результата при инфракрасной сушке, при которой прогревается не воздух покрасочного бокса, а непосредственно поверхность окрашенной детали, нужно использовать несколько отдельных ТЭНов, расположенных по периметру бокса.

Конвекционная система состоит из теплообменника (металлической емкости, в которую приточный вентилятор нагнетает воздух) и горелки, работающей на дизтопливе либо газу, прогревающий проходящий через теплообменник поток.

Мощность горелки выбирается исходя из продуктивности приточной вентиляции камеры:

• Для вентиляторов на 18 тыс. м3/час используются горелки на 175 кВт;
• Для вентиляторов на 24 тыс. м3/час — 240 кВт.

Инфракрасная сушка — приоритетный выбор для собственноручно обустраиваемых малярных камер. Для создания данной системы имеет смысл применять переносные ТЭНы, что снимает необходимость их монтажа в стенки бокса. Инфракрасная лампа для сушки краски стоит в пределах 10-50 тыс. рублей, они вам потребуются в количестве 4-6 шт. (при полном окрашивании кузова). С целью экономии инфракрасная лампа своими руками может быть создана на основе бытовых ИК обогревателей UFO и их аналогов.

https://youtube.com/watch?v=B0yGy4YROHY

Обустроив покрасочный бокс вы сможете делать все для авто своим руками — перекрашивать машины, заниматься частичной окраской кузова, дисков, что в перспективе будет приносить немалую денежную прибыль.

Покрасочный бокс являет собой закрытое, специально оборудованное помещение, предназначенное для проведения покрасочных работ. Сделанная малярная камера своими руками позволит не только существенно сэкономить расходы на изменение цвета личного автомобиля, но и создать собственный бизнес по осуществлению автомобильных покрасочных работ.

Прежде чем приступать к созданию такой мастерской, необходимо составить четкий план действий, всю работу разделить на этапы, и выполнять их в строгой последовательности. Предлагаем вам ознакомиться с готовым проектом по созданию малярной камеры, с помощью которого вы сразу же сможете приступить к работе.

https://youtube.com/watch?v=0aLiDud3pJc

https://youtube.com/watch?v=SSses0uzhrA

https://youtube.com/watch?v=1CRlx_g-6Rc

Как сделать камеру с водяной завесой

Автомалярка с водяной завесой – усовершенствованный вариант покрасочной камеры.

Когда вода распыляется, создается окрасочная дымка. Вентилятор, встроенный в потолок помещения, вращением лопастей разреживает воздух, всасывает загрязненные воздушные потоки через каналы в камере, находящиеся в нижней части завесы. На фронтальной части устройства накапливаются пылевые частицы и капли красителя, которые затем сливаются в специальную емкость. Загрязненные воздушные потоки, оказавшиеся во внутреннем секторе бокса, очищаются дополнительно.

Камеру с водяной завесой можно приобрести, а можно соорудить своими руками. Конструкция включает металлическую емкость, заполненную водой и накрытую решеткой, насос, панели регулировки процесса.

Из готовых изделий наиболее качественными считаются итальянские, создающие несколько каскадов воды. В покрасочных боксах от отечественных фирм для очищения воздуха используется оросительная система. А последняя фаза очистки подразумевает сухую фильтрацию.

Сушка

Важный этап при обустройстве покрасочной камеры — обеспечение процесса сушки. Сегодня в продаже имеются тепловые генераторы, функционирующие на различном виде топлива, в том числе отработанном масле и газу. С учетом потребностей можно выбрать устройства разной мощности и функционала.

Все чаще для сушки авто после покраски применяются инфракрасные лампы. Они просты в эксплуатации и гарантируют необходимый эффект. При этом расходы на приобретение такого оборудования минимальны.

При строительстве покрасочной камеры важно учесть распределение тепловых потоков во избежание случайного перегрева. Для удобства сушка объединяется с системами фильтрации и дистанционного управления

При выборе варианта важно учесть уровень загрузки покрасочной камеры:

1. Если требуется покрасить один автомобиль, достаточно сушки воздухом. Минус метода заключается в длительности процедуры, но зато снижаются расходы.
2. В случае создания покрасочного бокса для профессиональной деятельности (многократной покраски), лучше отдать предпочтение инфракрасному оборудованию. С его помощью можно добиться более быстрого высыхания. Под действиями ИК лучей краска и шпатлевка высыхают намного быстрее, а расходы электроэнергии снижаются.

Можно использовать малогабаритную сушку для просушки различных деталей кузова авто — специальную камеру, обеспечивающую температуру нагрева до 200 градусов Цельсия. В нее входит необходимая автоматика, обеспечивающая контроль базовых параметров и соблюдение технологического процесса.

Такой сушильный шкаф изготавливается с учетом требований заказчика в различных габаритах.

В виде дополнительного оборудования для сушки (при обустройстве покрасочной камеры) можно использовать инфракрасные лампы.

Выделим востребованные модели:

1. TopWeld / FY-TECH FY-1W — устройство с одной лампой и одной секцией, работающее от 220 Вольт. Особенность заключается в возможности регулировании угла наклона и высоты, компактность и надежность конструкции. Изделие равномерно нагревает поверхность и обеспечивает ее быстрое высыхание. В модели предусмотрен механический таймер, имеется возможность корректировки мощности и времени сушки. Рабочая температура — от 40 до 100 градусов Цельсия, таймер выставляется на время до часа. Площадь сушки — 80*50 см.
2. OMAS WS-502A — инфракрасная сушка, обеспечивающая быстрое высыхание поверхности машины в помещении покрасочной камеры. Изделие состоит из двух ламп, равномерно прогревающих ЛКП. Конструктивно ее можно вращать в горизонтальной и вертикальной плоскости, а также наклонять на разные углы. Имеется таймер, устанавливаемый на время от 1 до 28 минут (отключает сушку автоматически). Рабочее напряжение — 220 В, мощность 2 кВт. Высота стойки меняется в диапазоне от 15 см до 1,5 метров. Оптимальное расстояние от ламп до поверхности — от 0,3 до 0,7 метров. При этом охватываемая площадь составляет 100*70 см.
3. TopWeld / FY-TECH FY-3AL — мощная сушка с тремя лампами инфракрасного действия. Эта модель имеет настраиваемую высоту, возможность изменения угла направления софитов, таймер для регулировки времени. Особенности — изменение уровня мощность, применение алюминия при изготовлении корпуса, компактность и прочность. Секция может вращаться на 360 градусов. Работа сушки проверена на большинстве окрасочных систем, и проверки подтвердили быстрое высыхание поверхности. Рабочая температура находится в диапазоне от 40 до 100 градусов Цельсия, таймер задает время от 0 до 60 минут. Мощность — 3,3 кВт. Площадь сушки — 120*100 см.
4. TopWeld / FY-TECH FY-6W — мощная сушка для покрасочных камер с шестью лампами, установленными в индивидуальных секциях. Особенности — наличие таймера, возможность изменения мощности, регулирование уровня наклона, прочность и компактность корпуса. Модель обеспечивает равномерный прогрев поверхности, предусмотрена возможность вращения секций на 360 градусов. Диапазон рабочих температур — от 40 до 100 градусов Цельсия. Таймер выставляется в диапазоне времени от 0 до 99 минут. Сушка охватывает площадь 180*100 см.
5. TopWeld / FY-TECH FY-2W — модель для сушки поверхности, оборудованная двумя инфракрасными лампами. Изделие работает от 220 В, оборудовано таймером времени и имеет регулировку мощности. При необходимости возможно изменение высоты. Устройство проверено на большей части окрасочных систем, его эффективность подтверждена практикой применения. Модель отличается компактным дизайном, надежностью, легкостью и компактностью. Охватываемая площадь сушки составляет 80*80 см. Таймер устанавливается на время от 0 до 60 минут. Мощность каждой из ламп 1,1 кВт (общий параметр 2,2 кВт).

Типовые конструкции и принцип работы камеры

Основное требование к камере – чистый воздух нужной температуры. Идея проста, но добиться ее реализации, учитывая коммерческий характер конструкции, довольно проблематично. Первое, что нужно учесть при проектировании – требуемую скорость облуживания. Проектирование должно предусматривать развитие бизнеса, что в первую очередь относится к возможности дополнить помещение собственной колерной (или отдельной мастерской) и установки оборудования помощнее

На фото этой камеры видно, что у маляров имеется возможность передвигаться на подъемниках, однако прежде всего стоит обратить внимание на грамотную комбинацию светильников и решетки вентиляции

Пристроить к камере мастерскую или выделить помещение для колеровки сложно, но не менее сложным может оказаться перевести оборудование на собственные генераторы энергии. Последнее условие напрямую касается проводки, но потребоваться может и место для сварочного аппарата (компрессора). В плане объема покраски выделяют два вида покрасочной камеры:

1. Промышленная – в наличии или в теории рельсы и аппараты для поднятия машины и автоматизации передвижения, гидравлические корзины и мощные сварочные аппараты.
2. Коммерческая – бокс из листового железа или кирпичный блок, запуск оборудования от стандартной электросети (в редком случае применяются сварочные электростанции), размер редко покидает достаточные для покраски легковых авто пределы 5х10м.

https://youtube.com/watch?v=FVvDdEY2sXk

Покрасочные процедуры должны проводиться в полностью очищенной от пыли и насекомых атмосфере. Начинающим малярам приходится очищать помещение от пыли своими руками при помощи тряпок и искусственной водной завесы. Однако проект камеры должен включать три этапа вентилирования, реализация которых без автоматизации невозможна:

1. Первоначальный забор воздуха, фильтрация и прогрев помещения до комнатной температуры.
2. Этап покраски – непрерывное нагнетание воздуха и прогрев до 25-30 ˚C.
3. Сушка – циркуляция прогретого до 30-60 ˚C воздуха.

Прогрев воздуха, вентиляция и теплоизоляция – части уравнения, напрямую влияющие друг на друга. Невозможно изменить один из этих элементов без изменения двух оставшихся. Неправильно устроенная изоляция на этапе сушки потребует устранения непрерывно образующегося конденсата. Поэтому рассчитывать вентиляцию нужно для обоих, обозначенных на этой схеме этапов покраски.

Изготовление отдельных систем ПК

Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.

Приведём основные системы, обустройством которых нам придётся заняться:

• освещение;
• отопление;
• сушильный блок;
• вентиляция;
• водоснабжение;
• система фильтрации;
• система автоматизации.

https://youtube.com/watch?v=vkgsr8lkWb0

Рассмотрим по возможности каждую из перечисленных компонент.

Освещение

Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.

Отопление

Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.

Для этих целей можно использовать:

• теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
• электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
• инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.

Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.

Система вентиляции

Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.

Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.

Сушилка

В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.

В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).

Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.

Водоснабжение

Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.

Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:

• первый контур представляет собой водяную завесу, расположенную фронтально;
• второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
• третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.

Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.

Система фильтрации

Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.

https://youtube.com/watch?v=wvuOAuBoKuU

7 Еще немного полезной информации

Давайте пройдемся по всем основным тезисам, которые мы изложили в данном материале. Рассмотрим небольшие детали, которые на первый взгляд не играют большой роли, но также важны для нормального функционирования покрасочного бокса.

Внутренняя отделка помещения — необходимо использование негорючих материалов. Воздержитесь от приобретения вагонки!

Герметичность помещения — это очень важно, постарайтесь обустроить входные двери с максимально плотным закрыванием, во избежание попадания в помещение грязи, пыли и влаги с улицы. Внутренняя поверхность стен должна быть гладкой и мыться с легкостью

Подумайте об этом моменте до начала монтажных работ, обезопасив себя от трудоемкого процесса уборки

Внутренняя поверхность стен должна быть гладкой и мыться с легкостью. Подумайте об этом моменте до начала монтажных работ, обезопасив себя от трудоемкого процесса уборки.

Обязательно определитесь с местом, где будет храниться весь технический инвентарь, необходимы для полноценной работы. Специальная одежда, лаки, краски, спецоборудование и средства безопасности — помещение под хранение должно быть продумано на начальном этапе подготовительных работ.
