Несколько слов об инверторах, или как из постоянного тока сделать переменный

Регулируемый преобразователь напряжения


Эти устройства направлены на работу как в режиме повышения напряжения, так и в режиме понижения. Чаще всего это всё-таки аппараты, выполняющие плавную регулировку величины выходного сигнала, который ниже входного. То есть на вход подаётся 220 Вольт, а на выходе получаем регулируемую постоянную величину, допустим, от 2 до 30 вольт. Такие приборы с очень тонкой регулировкой применяются для проверки стрелочных и цифровых приборов в лабораториях. Очень удобно когда они оснащены цифровым индикатором. Нужно признать, что каждый радиолюбитель брал за основу своих первых работ именно этот вид, так как питание для определённой аппаратуры может быть разное по величине, а этот источник питания получался весьма универсальным. Как сделать качественный и работающий долгое время преобразователь, вот основная проблема юных радиолюбителей.

Преимущества сварки постоянным током

  • Высокая прочность сварного шва, которая достигается за счет уменьшение количества присадочного металла и уровня окалины в сварочном шве.
  • Постоянный ток обеспечивает надежность зажигания и устойчивость горения сварочной дуги.
  • Экономичность использования сварочных электродов. Низкие показатели разбрызгивания электродов позволяют экономно расходовать расходные материалы, что снижает стоимость сварочных работ.
  • Высокая производительность труда. Сварка постоянным током упрощает работу сварщика, что позволяет за равный промежуток времени выполнять больший объем сварочных работ.
  • Высокая глубина проварки сварного шва. Использование сварки постоянным током обратной полярности увеличивает глубину проварки на 50%, при этом при использовании сварочных аппаратов переменного тока эти показатели ниже на 20%.
  • Отличная свариваемость тугоплавких цветных и легированных металлов. С помощью сварочного аппарата постоянного тока можно проводить сварку конструкций из нержавеющей и малоуглеродистой стали, чугуна, цветных металлов, что невозможно при использовании аппаратов переменного тока.

Война токов

Активное использование постоянного тока началось в конце 19 века. Тогда Эдисон довел до ума лампочку (1890) и основал первые в Нью-Йорке электростанции, которые производили постоянный ток напряжением 110 Вольт.

Использование постоянного тока было связано с существенными потерями при его передаче на большие расстояния. Переменный ток нельзя было использовать из-за того, что не было соответствующих счетчиков и моторов, работавших на переменном токе. Так же был затруднен процесс преобразования постоянного тока в переменный. При этом переменный ток можно было без потерь передавать на большие расстояния.

В то время в Америку из Сербии приехал Никола Тесла, который устроился на работу в компанию к Эдисону. Тесла изобрел электродвигатель переменного тока, понял все выгоды и предложил Эдисону его использование.


Тесла и Эдисон

Эдисон не послушал Теслу и к тому же не выплатил ему зарплату. Так и началось знаменитое противостояние изобретателей — война токов.

Она длилась более ста лет и закончилась в 2007 году. Тогда Нью-Йорк полностью перешел на электроснабжение переменным током.

Принцип работы инверторных устройств

Для того чтобы получить максимальный эффект от инвертора, необходимо знать принцип их действия. Сам инвертор 24 – 220 представляет собой прибор, преобразующий постоянный ток в переменный. При этом, значение напряжения может быть изменено в сторону увеличения или же оно остается на прежнем уровне.

Чаще всего осуществляется генерация периодического напряжения, форма которого на выходе получается в виде синусоиды. Теоретически, возможно получение любого тока – от нулевого до максимального значения, за счет регулировок в схеме управления. Входящий ток во всех случаях остается неизменным. Источниками питания для инверторов служат аккумуляторы, выдающие 12 или 24 вольта.

Все инверторные устройства можно условно разделить на две группы. К первой категории относятся более дорогие приборы четко выраженным синусоидальным напряжением на выходе. Во вторую группу входят дешевые модели, у которых напряжение на выходе вместо синусоиды принимает более упрощенную форму, например, трапецеидальный синус.

В самом простом варианте инвертор 24В-220В функционирует следующим образом. Основой конструкции служит трансформатор, первичная обмотка которого соединяется с двумя тиристорами, открывающимися по очереди. Такое открывание поочередно включает в работу правую или левую обмотки, действующие в согласованном и встречном направлении. Следовательно, во вторичной обмотке будет по очереди возникать ток с положительным или отрицательным значением. В обоих обмотках происходит нарастание или уменьшение токов, а также изменение их направления, в зависимости от активности одной из первичных обмоток.

В таком упрощенном варианте на выходе получается не плавная, а ступенчатая модифицированная синусоида, не оказывающая существенного влияния на работу приборов. Суть работы инвертора заключается не в самой схеме преобразования, а в создании взаимодействия между всеми процессами, происходящими в системе.

Эти процессы проходят три стадии:

  1. Все начинается со снижения прямого тока до нуля.
  2. После чего приложенное прямое напряжение задерживается, пока не восстановится запирающая способность тиристора.
  3. На завершающей стадии ток во втором тиристоре начинает возрастать.

Все события данной схемы могут происходить одновременно или последовательно, самое главное, чтобы не было сбоев на любом из этапов.

Все инверторы могут работать в нескольких режимах:

  • Продолжительная работа в соответствии с номинальной мощностью конкретного прибора.
  • Работа с перегрузкой. Данный период составляет не более получаса, в течение которого устройство способно выдать мощность в 1,5 раза выше номинала.
  • Режим пуска, при котором повышенная мощность отдается моментально. Этот промежуток времени измеряется в миллисекундах. Его вполне достаточно для запуска электродвигателя или какой-либо емкостной нагрузки.

Сравнительная таблица

Сравнительный график переменного тока и постоянного тока

Переменный ток Постоянный ток
Количество энергии, которое можно нести Безопасно переносить на большие расстояния по городу и может обеспечить большую мощность. Напряжение постоянного тока не может перемещаться очень далеко, пока оно не начнет терять энергию.
Причина направления потока электронов Вращающийся магнит вдоль провода. Устойчивый магнетизм вдоль провода.
частота Частота переменного тока составляет 50 Гц или 60 Гц в зависимости от страны. Частота постоянного тока равна нулю.
направление Он меняет свое направление, пока течет по кругу. Он течет в одном направлении в цепи.
ток Это величина, изменяющаяся во времени Это ток постоянной величины.
Поток электронов Электроны продолжают переключать направления – вперед и назад. Электроны неуклонно движутся в одном направлении или «вперед».
Получен из Генератор переменного тока и сеть. Ячейка или батарея.
Пассивные параметры Сопротивление. Только сопротивление
Фактор силы Лежит между 0 и 1. это всегда 1.
Типы Синусоидальный, Трапециевидный, Треугольный, Квадратный. Чистый и пульсирующий.

Переменный и постоянный ток. Горизонтальная ось – это время, а вертикальная ось представляет напряжение.

Постоянный ток

Международный символ этого напряжения DC — Direct Current (постоянный ток), а условное обозначение на электросхемах «—» или «=». Величина и полярность этого вида напряжения являются неизменными, а сила тока изменяется только при изменениях нагрузки. Этот вид электрического тока производится аккумуляторами, батарейками и элементами солнечных электростанций.

От сети постоянного тока работают двигатели трамваев, троллейбусов и другого электротранспорта. Эти электродвигатели имеют лучшие тяговые характеристики, чем двигатели переменного тока.

Информация! От постоянного напряжения работает бОльшая часть электронных схем, но они получают питание от сети переменного тока через встроенный или внешний блок питания с выпрямителем.

Переменный ток

Международное обозначение этого напряжения AC — Alternating Current (переменный ток), а условное обозначение на электросхемах «~» или «≈».

Величина и полярность переменного тока в сети всё время меняется. Частота этих изменений составляет 50Гц в Европе и некоторых других странах и 60Гц в США. Большинство бытовых и промышленных электроприборов изготавливаются для питания переменным напряжением.

Практически вся электроэнергия, используемая в быту и промышленности, является переменной. Для передачи на большие расстояния его повышают при помощи трансформаторов, а в конечной точке линии понижают до необходимой величины. Это позволяет уменьшить стоимость ЛЭП и потери. Для того, чтобы исключить колебания напряжения, для особоважных приборов устанавливаются стабилизаторы.

При увеличении напряжения и неизменной передаваемой мощности сила тока и сечение проводов пропорционально уменьшается. Если напряжение не повышать, то для подачи электроэнергии к потребителю необходимо использовать кабеля большого сечения, а передача на большие расстояния окажется невозможной. Вот почему в розетке переменный ток.

В домашней розетке два контакта — фазный и нулевой. В некоторых случаях к ним добавляется заземляющий. Это однофазное напряжение является частью трёхфазной системы. Она включает в себя три одинаковых сети. Напряжение в этих сетях сдвинуто по фазе на 120° друг относительно друга.

Вначале эта система была шестипроводной. В таком виде её изобрёл Никола Тесла. Позже М. О. Доливо-Добровольский усовершенствовал эту схему и предложил передавать трёхфазное напряжение по трём или чётырём проводам (L1, L2, L3, N). Он также показал преимущества трёхфазной системы электроснабжения перед схемами с другим числом фаз.

В каких случаях необходим преобразователь напряжения?

В бытовых условиях это устройство обеспечивает беспроблемное функционирование таких приборов, как газовый котел, холодильник, телевизор и другая сложная электротехника при невозможности использовать централизованную подачу электрической энергии на 220 В.

Особенности влияния параметров на электрические приборы:

  • амплитуда прилагаемого напряжения влияет на частоту оборотов двигателя, а от показателей питающей электросети напрямую зависит скорость валового вращения в двигателе асинхронного типа;
  • бытовые приборы нагревательного типа функционируют при показателях рабочего тока, пропорциональных уровню напряжения, но значительная часть таких изделий не рассчитана на эксплуатацию в нестандартных условиях напряжения;
  • бытовая электротехника часто нуждается в напряжении, отличном от сетевых параметров со строго определенными, стабильными показателями амплитуды, поэтому нормальная работоспособность некоторых приборов возможна только в условиях применения преобразователя напряжения.

Схема повышающего преобразователя напряжения 12-220 В

Особенно часто устройство используется в домовладениях с системой автономного обогрева, где в качестве отопительного прибора устанавливается импортное газовое оборудование с электронным управлением и контролем. Работоспособность таких приборов полностью зависит от наличия бесперебойного напряжения в 220 В и 50 Гц с правильной синусоидой.

Область применения преобразователя напряжения очень широкая, включая походные условия, эксплуатацию яхт и автомобилей, дачные участки без сетевого электроснабжения и так далее.

Инвертор или конвертер — в чем разница?

Когда мы рассуждаем о преобразовании электрической энергии из одного вида в другой, говорим о технических устройствах реализующих процесс преобразования, то неизбежно сталкиваемся с такими двумя понятиями как «инвертор» и «конвертер». Порой может возникнуть путаница: что и в каком контексте будет правильным называть инвертором, а что — конвертером, ведь и тот и другой прибор являются электрическими преобразователями, и внешне часто очень похожи. Однако мы обычно не говорим «преобразователь», поскольку предпочитаем пользоваться более точными формулировками.

Итак, давайте разберемся, что же такое инвертор, что такое конвертер, и чем они отличаются друг от друга.

Слово «инвертор» происходит от латинского «inverto — инверто», обозначающего «переворачивать». Применительно к электрическим преобразователям, инвертором называют такой преобразователь, который, выражаясь простым языком, переворачивает вид тока.

Что это значит? Сегодня повсеместно внедрены сети переменного тока, поэтому принято считать, что первоначальный, исходный вид тока — именно переменный. Для получения постоянного тока из переменного применяются выпрямители.

Первые сетевые блоки питания постоянного напряжения были трансформаторными, где ко вторчной обмотке трансформатора были присоединены как минимум диодный мост и конденсаторный фильтр. На выходе такого блока питания получалось постоянное напряжение, которое позволяло иметь в нагрузке прямой, постоянный ток, то есть не переменный, не синусоидальный, не такой формы ток, как тот, который получается от розетки.

Но что если теперь задаться целью получить из постоянного тока снова исходный переменный? Разумеется, этого не удастся достичь, просто подключив диодный мост и трансформатор задом на перед к источнику постоянного напряжения, допустим к автомобильному аккумулятору или к конденсатору, стоящему на выходе солнечной панели.

Тут то нам и потребуется самостоятельный активный прибор, который сделает нечто, с виду похожее на «переворачивание» выпрямителя. Такой активный прибор, содержащий в себе полупроводниковые ключи, и способный обратно превратить (будто бы перевернуть выпрямитель) постоянный ток в переменный, принято называть инвертором.

Например DC-AC инвертор 12В на 220В позволяет от бортовой сети автомобиля получить переменное напряжение постоянной частоты как в розетке.

Импульсные сварочные аппараты, кстати, называют инверторами, именно потому, что они преобразуют постоянное напряжение, получаемое выпрямлением сетевого напряжения, — в переменное высокой частоты, которое затем выпрямляется, и снова таким образом превращается в постоянное.

Частотный инвертор также превращает постоянное напряжение в переменное требуемой частоты, да еще и с заданным числом фаз и т. д. Таким образом, инвертор в конце концов всегда меняет форму (вид) тока и напряжения, и так исторически сложилось, что инверторами стали называть именно преобразователи постоянного тока в переменный, то есть DC-AC преобразователи.

Что же касается слова «конвертер», то оно происходит от латинского «конвертере», обозначающего изменение или превращение. Как вы видите, данное понятие имеет более широкое значение. Не случайно в состав конвертера зачастую входит и инвертор.

Мы говорим DC-DC конвертер, имея ввиду преобразователь постоянного напряжения одной величины — в постоянное напряжение другой величины. DC-AC инвертор входит в конструкцию такого конвертера в качестве активного промежуточного звена, без которого не обойтись.

Но поскольку входное напряжение постоянное и выходное — тоже постоянное, то вид напряжения не изменяется, то есть прибор ничего не «переворачивает», а поэтому называть его инвертором не будет правильным. Это — конвертер.

Конвертер, как самостоятельное устройство, не изменяет вид тока, а изменяет только его характеристики, например величину действующего напряжения, если речь идет о преобразователе постоянного тока (DC-DC конвертер) или частоту, если речь идет о преобразователе частоты (AC-AC конвертер).

Однако, конвертерами сегодня именуют и AC-DC преобразователи, поскольку переменное напряжение в них сначала всегда выпрямляется, то есть превращается в постоянное, и только затем преобразуется (с помощью инвертора, кстати) в постоянное, но с другим выходным значением.

Источник

Применение многоуровневых инверторов [ править | править код ]

Многоуровневые инверторы включают в себя матрицу силовых полупроводников и конденсаторных источников напряжения, выход которых генерирует напряжения со ступенчатыми формами сигналов. Коммутация переключателей позволяет добавлять напряжения конденсатора, которые достигают высокого напряжения на выходе, в то время как силовые полупроводники должны выдерживать только пониженные напряжения. На рисунке справа показана принципиальная схема одного фазового отрезка инверторов с различным количеством уровней, для которых действует мощность полупроводников представленных идеальным выключателем с несколькими положениями.

Двухуровневый инвертор генерирует выходное напряжение с двумя значениями (уровнями) относительно отрицательного терминала конденсатора , в то время как трехуровневый инвертор генерирует три напряжения и так далее.

Представим, что m является количеством шагов фазового напряжения относительно отрицательного терминала инвертора, тогда количество шагов в напряжении между двумя фазами загрузки k,

k = 2 m + 1 <displaystyle k=2m+1>

и количество шагов p в фазовом напряжении трехфазной нагрузки в соединении

p = 2 k − 1 <displaystyle p=2k-1>

Имеется три различные топологии для многоуровневых инверторов: зафиксированная на диод (нейтрально зафиксированная) ; зафиксированная на конденсатор (навесные конденсаторы); и каскадно-расположенный многоэлементный с отдельными источниками постоянного тока .Кроме того, несколько модуляций и стратегий управления были разработаны или приняты для многоуровневых инверторов включая следующее: многоуровневая синусоидальная модуляция длительности импульса (PWM), многоуровневое выборочное гармоническое устранение и векторная пространством модуляция (SVM).

Основные положительные стороны многоуровневых инверторов заключаются в следующем:

1) Они могут генерировать выходные напряжения с чрезвычайно низким искажением и понизить dv/dt.

2) Они тянут входной ток с очень низким искажением.

3) Они генерируют меньшее напряжение общего режима (CM), таким образом уменьшая стресс в моторных подшипниках. Кроме того, с помощью сложных методов модуляции, напряжения CM могут быть устранены.

4) Они могут работать с более низкой частотой переключения.

Топология каскадных многоуровневых инверторов

Различная топология преобразователя представленная здесь, основывается на последовательном соединении однофазных инверторов с отдельными источниками постоянного тока. Рисунок справа показывает цепь электропитания для одного участка фазы девятиуровневого инвертора с четырьмя клетками в каждой фазе. Получающееся фазовое напряжение синтезируется добавлением напряжений, сгенерированных различными участками.

Каждый однофазный инвертор полного моста генерирует три напряжения на выводе: + Vdc, 0, и — Vdc. Это стало возможным путем подключения конденсаторов последовательно с ac стороной через четыре выключателя питания. Получающееся выходное колебание напряжения переменного тока от-4 Vdc до 4 Vdc с девятью уровнями и ступенчатой формой сигнала, почти синусоидальной, даже без применения фильтров.

Для преобразования электроэнергии, а точнее сказать, напряжения, можно использовать различные устройства, такие как трансформаторы, генераторы, зарядные устройства. Все они являются преобразователями электрической энергии. Так как для питания многих современных устройств нужно не только переменное, но и постоянное напряжение, то для этих целей не всегда есть возможность применять такой источник энергии, как аккумуляторная батарея. Именно она выдаёт идеальное постоянное напряжение путём химической реакции. Раньше для преобразования и понижения напряжения применялись только низкочастотные трансформаторы, работающие в паре с выпрямителем и сглаживающим фильтром. Однако они обладали очень большими габаритами. С ростом и развитием инновационных технологий в быту и на производстве стали появляться электронные устройства, требующие миниатюрных преобразовательных устройств. Так и появились импульсные преобразователи постоянного напряжения. Миниатюрность их требуется больше для переносных мобильных устройств, нежели для стационарных.

Все импульсные преобразователи можно разделить на следующие группы:

  1. Повышающие, понижающие, инвертирующие;
  2. Со стабилизацией и без неё;
  3. С гальванической развязкой и без неё;
  4. Регулируемые и нерегулируемые;
  5. Обладающие различным диапазоном входного и выходного напряжения.

Однако импульсные преобразователи собраны на более сложных схемах, нежели их предшественники классические понижающие выпрямители.

Топологии для формирования синусоидального сигнала

следующим образом

Плюсы:

  • Минимально возможное количество силовых транзисторов, а значит потери в 2 раза меньши и стоимость устройства тоже ниже
  • Сквозной ноль. Это упрощает процесс сертификации, особенно CE и ATEX. Связано это с тем, что сквозной ноль позволяет системам защиты по входу (например, УЗО) срабатывать так же при возникновение аварии в выходных цепях после преобразователя
  • Простая топология, что позволяем максимально уменьшить стоимость изделия при мелко-
    и средне серийном производстве

Минусы:

  • Необходимость двухполярного источника питания. Как видите на схему инвертора надо подавать ±380В и еще ноль
  • Удвоенное количество высоковольтных конденсаторов. Высоковольтные конденсаторы большой емкости и с малым ESR на мощностях от 3-4 кВт начинают составлять от 20 до 40%
    стоимости компонентов
  • Применение электролитических конденсаторов в «делителе». Они сохнут, подобрать конденсаторы с одинаковыми параметрами практически нереально, а если учесть, что параметры электролитов меняются в процессе эксплуатации, то и бессмысленно. Заменить на пленку можно, но дорого

Плюсы:

  • Очень высокая надежность. Она в основном обусловлена качеством системы управления силовыми транзисторами и не зависит от деградации компонентов
  • Входная емкость требуется в разы, а то и на порядок меньше. Необходимо лишь обеспечить расчетное значение ESR. Это позволяет использовать пленочные конденсаторы при сохранение себестоимости. Пленочные конденсаторы — не сохнут, лучше ведут в суровых температурах, рабочий ресурс на порядок выше, чем у электролитов
  • Минимальные пульсации напряжения на транзисторах, а значит можно применить транзисторы на меньшее напряжение
  • Простота и понятность алгоритмов работы. Это приводит к значительному уменьшению времени на разработку изделия, а также на его пуско-наладочные работы

Минусы:

  • Увеличенное количество силовых транзисторов, а значит необходимо более серьезное охлаждение. Увеличение цены на транзисторах, но за счет меньшего количества конденсаторов это скорее даже плюс
  • Повышенная сложность драйвера, особенно при требованиях к наличию гальванической развязки

Небольшой итог

Распространенные схемы

Чтобы преобразовать напряжение одного уровня в другое, используют импульсные преобразователи с установленными индуктивными накопителями энергии. Исходя из этого, различают три типа схем преобразования:

  • Инвертирующие.
  • Повышающие.
  • Понижающие.

Во всех перечисленных схемах используются электрические компоненты:

  1. Основной коммутирующий компонент.
  2. Источник питания.
  3. Конденсатор фильтра, который подключают параллельно сопротивлению нагрузки.
  4. Индуктивный накопитель энергии (дроссель, катушка индуктивности).
  5. Диод для блокировки.

Комбинирование данных элементов в определенной последовательности позволяет построить любую из вышеперечисленных схем.

Простой импульсный преобразователь

Самый элементарный преобразователь можно собрать из ненужных деталей от старого системного блока компьютера. Существенный недостаток данной схемы — выходное напряжение 220В далеко от идеала по своей форме синусоиды, имеет частоту, превышающую стандартные 50 Гц. Не рекомендуется подключать к такому аппарату чувствительную электронику.

В данной схеме применено интересное техническое решение. Для подключения к преобразователю техники с импульсными блоками питания (например, ноутбук) используют выпрямители со сглаживающими конденсаторами на выходе из устройства. Единственный минус — адаптер будет работать только в случае совпадения полярности выходного напряжения розетки с напряжением выпрямителя, встроенного в адаптер.

Для простых потребителей энергии подключение можно осуществить напрямую к выходу трансформатора TR1. Рассмотрим основные компоненты данной схемы:

  • Резистор R1 и конденсатор C2 — задают частоту работы преобразователя.
  • ШИМ-контролер TL494. Основа всей схемы.
  • Силовые полевые транзисторы Q1 и Q2 — используются для большей эффективности. Размещаются на алюминиевых радиаторах.
  • Транзисторы IRFZ44 можно заменить близким по характеристикам IRFZ46 или IRFZ48.
  • Диоды D1 и D2 также можно заменить на FR107, FR207.

Если в схеме предполагается использование одного общего радиатора, необходимо установить транзисторы через изоляционные прокладки. По схеме, выходной дроссель наматывают на ферритовое кольцо от дросселя, которое также извлекают из блока питания компьютера. Первичную обмотку изготавливают из провода 0,6 мм. Она должна иметь 10 витков с отводом от середины. Поверх нее наматывают вторичную обмотку, состоящую из 80 витков. Выходной трансформатор можно также изъять из ненужного ИБП.

Схема очень проста. При правильной сборке она начинает работать сразу, не требует точной настройки. Отдавать в нагрузку она сможет ток до 2,5 А, но оптимальным режимом работы будет ток не более 1,5 А — а это более 300 Вт мощности.

ИНТЕРЕСНО: В магазине подобный преобразователь стоит в районе 3-4 тысяч рублей.

Схема преобразователя с выходом переменного тока

Данная схема известна еще радиолюбителям СССР. Однако это не делает ее неэффективной. Наоборот, она очень хорошо себя зарекомендовала, а главный ее плюс — получение стабильного переменного тока с напряжением 220В и частотой 50 Гц.

В качестве генератора колебаний выступает микросхема К561ТМ2, представляющая из себя D-тригер сдвоенного типа. Этот элемент можно заменить зарубежным аналогом CD4013.

Сам преобразователь имеет два силовых плеча, построенных на биполярных транзисторах КТ827А. Они имеют один существенный недостаток по сравнению с новыми полевыми транзисторами — данные компоненты сильно нагреваются в открытом состоянии, что происходит из-за высоких показателей сопротивления. Преобразователь работает на низкой частоте, поэтому в трансформаторе используют мощный стальной сердечник.

В данной схеме используется старый сетевой трансформатор TC-180. Он, как и остальные инверторы на основе несложных ШИМ-схем, выдает значительно отличающуюся синусоидальную форму напряжения. Однако этот недостаток немного сглаживается большой индуктивностью обмоток трансформатора и выходным конденсатором С7.

ВАЖНО: Иногда трансформатор может издавать ощутимый гул во время работы. Это говорит о неполадках в работе схемы

Об этой статье

Эту страницу просматривали 65 417 раз.

Передача тока по высоковольтным линиям

Все электрические наружные сети несут по своим проводам переменный ток различного напряжения. Оно может колебаться от 330000 вольт до 380 вольт. Передача осуществляется только переменным током. Данный способ транспортировки – самый простой и дешёвый. Как из переменного тока сделать постоянный, давно известно. Поставив трансформатор в нужном месте, получим необходимое напряжение и силу тока.

Видео по теме

О том, как из постоянного тока сделать переменный и наоборот, в видео:

У каждой разновидности тока есть и преимущества, и недостатки. Потому инверторы и выпрямители применяются достаточно часто. В статье приведены только основные схемы преобразователей, всего же их довольно много.

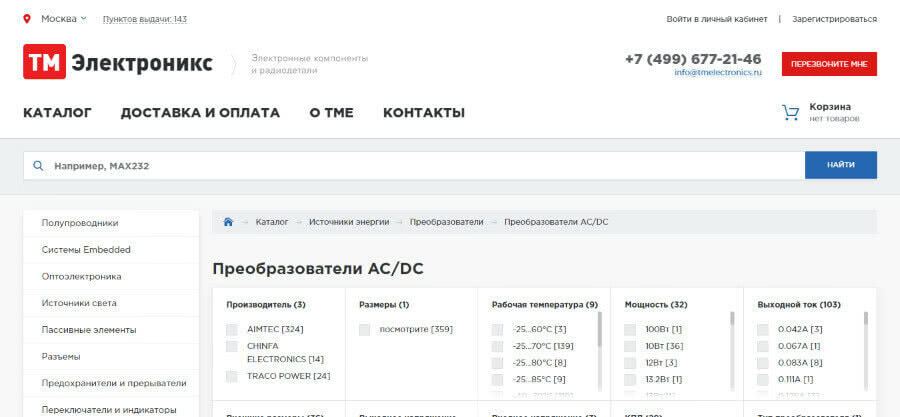

Где приобрести

Можно запросить звонок на сайте. Вам перезвонит менеджер и поможет сориентироваться в выборе продукции. Чтобы оформить заказ на сайте компании самостоятельно, добавьте товар в корзину и заполните форму.

Преимущества сотрудничества с «ТМ Электроникс»:

Быстрая доставка.

Товар распространяется по всей России. Доставим заказанный инвертор и любые сопутствующие электронные компоненты к терминалу транспортной компании или по указанному при оформлении покупки адресу. Курьер обязательно сообщит о своем приезде, если вы укажете свои контактные данные.

Богатый выбор продукции.

В наличии полупроводники, оптоэлектроника, трансформаторы, переключатели, кабели, компьютерные аксессуары и другие электронные комплектующие.

Гарантии качества.

Вся продукция сертифицирована. Полное соответствие существующим в сфере радиоэлектроники ГОСТам.

  • Качественный и надежный сервис, соответствующий европейским стандартам обслуживания.
  • Мы заказываем устройства и электронные компоненты к ним напрямую у производителя.

Это позволяет не завышать стоимость продукции и продавать технику по максимально выгодной для покупателя цене.

Техническая поддержка на русском языке.

Это обеспечивает покупателю удобство использования нашего сервиса на всех этапах сотрудничества.

Обширный опыт.

Поиск электронных компонентов под индивидуальные нужды каждого клиента. Осуществляется инженерная поддержка. Занимаемся подбором элементной базы.

Удобная оплата без комиссии. Купить инвертор можно онлайн, через электронный кошелек или по банковской карте.

Многолетний опыт позволяет нам предлагать покупателю только самый качественный товар. В TME продаются электронные компоненты от лучших зарубежных поставщиков.

Для посылок стандартных размеров предоставляем услугу бесплатной доставки. Условия пересылки крупногабаритных грузов рассчитываются отдельно. Возможен самовывоз из пунктов выдачи.

Читайте больше полезных и интересных статей в интернет-журнале PClegko.

Схемы преобразователей

Самая простая схема решения вопроса о том, как из постоянного тока сделать переменный 220 В, не существует. Это может сделать диодный мост. Схема преобразователя DC/AC имеет в своём составе четыре мощных диода. Мост, собранный из них, создает движение тока в одном направлении. Мостик срезает верхние границы переменных синусоид. Диоды собираются последовательно.

Вторая схема преобразователя переменного тока — это параллельное подключение на выход с моста, собранного из диодов, конденсатора или фильтра, который сгладит и исправит провалы между пиками синусоид.

Критерии выбора и расчет инвертора напряжения

Важнейшие характеристики инвертора:

  • частота преобразователя напряжения и форма напряжения. Желательно приобрести аппарат, который выдает чистый синусоидальный сигнал. К такому преобразователю можно подключать даже высокочувствительное оборудование;
  • номинальная мощность. Она должна быть выше, чем суммарная нагрузка всех подключенных потребителей;
  • максимальная пиковая мощность. Это значение определяет, какую наибольшую нагрузку выдержит устройство при подключении техники с малым значением коэффициента cos ф. К такому оборудованию относятся электродвигатели, насосы, компрессоры;
  • значение входного/выходного напряжения и силы электротока.

Чтобы выполнить расчет необходимой мощности DC/AC преобразователя, необходимо:

  1. Сложить мощность, потребляемую подключаемым оборудованием. Ее берут из паспортных данных на технику. Например, холодильник — 200 Вт, стиральная машина — 1500 Вт, пылесос — 1000 Вт. Итого в сумме: 200 + 1500 + 1000 = 2700 Вт.
  2. Учесть пиковую нагрузку. Для этого полученную сумму умножаем на коэффициент 1,3 (для рассматриваемого примера: 2700*1,3 = 3510 Вт).
  3. Учесть коэффициент cos ф для получения результата в вольт-амперах. Его значение для разного оборудования варьируется в пределах 0,60. 0,99. Для расчета лучше принять минимальную величину. 3510/0,6 = 5850 ВА ≈ 6 кВА. Именно на это значение следует ориентироваться при выборе инвертора.
