Как самостоятельно смастерить прицеп для квадроцикла

Варианты покупки

Полистав форум, почитав отзывы многих владельцев прицепов, пришел к выводу, что не все могут для себя решить, где именно брать себе подходящее ТС для перевозки квадроцикла (квадрика).

Предлагаю несколько вариантов. Тут уже учитывайте свое географическое расположение, финансовые возможности и прочие нюансы.

  • Использование обычного прицепа. Многие берут бортовые модели и в них загружают квадроцикл. Такой вариант возможен, если вы установите высокие борта и проведете небольшую переделку, установив крепления и фиксаторы для удержания техники. Плюс он обязан соответствовать по грузоподъемности, иметь запас прочности, оснащаться самосвальной системой для удобной загрузки и пр. Так что это не идеальный выбор;
  • Покупка специализированного б/у автоприцепа. Ассортимент на вторичном рынке большой. Если вы живете в Москве, Спб, тогда даже ехать никуда не придется. Жителям городов вроде Минск, Новосибирск, Краснодар, Иркутск может предстоит искать подходящий б у вариант в соседних городах. Но главное, что покупка б/у прицепов имеет ряд недостатков. О них я уже рассказывал;
  • Аренда. Хороший выбор для тех, кто редко пользуется квадроциклом и не видит смысла в покупке собственного автоприцепа. Аренда обычно недорогая, но позволяет взять специализированное транспортное средство;
  • Специальные службы. В крупных городах есть фирмы, которые приедут к вам, погрузят квадрик и доставят туда, куда вам нужно. Почти та же аренда, только с водителем и за большие деньги. Финансово не самый выгодный вариант, если пользоваться услугами часто;
  • Сборка своими руками. Собрать самостоятельно прицеп, имея готовые чертежи и зная размеры своего квадрика, можно. Но это не так легко. Плюс основные проблемы возникают при регистрации самодельных прицепов.
  • Купить новый заводской прицеп. Самый лучший вариант по всем параметрам, кроме стоимости. Ведь обойдется такое ТС минимум в 1 тысячу долларов за самую простую модель. Но если у вас есть нужная сумма, а цена не смущает, советую выбирать этот пункт.

А пока переходим к рекомендациям по выбору.

Прицеп своими руками для квадроцикла

Некоторые модели успели доказать свою практичность и доступность для изготовления. Чтобы собрать прицеп для личного квадроцикла своими собственными руками, многие мастера отдают предпочтение двухосной конструкции с вращающейся рамой. С ней облегчается любая перевозка грузов по пересечённой местности.

Потребуется определённый инструментарий и комплект материалов:

  • металлический строительный профиль 40х80х1,5 мм;
  • четыре колеса с мощными протекторами;
  • ступицы для колес плюс пара ступиц для рамы;
  • замок для фаркопа;
  • болты для крепления М10 с гайками и шайбами;
  • материал для внутренней обшивки (МДФ или оцинковка);
  • сварочный аппарат, болгарка, рулетка, угольник, ключи и пр.

Свариваем раму из трех продольных балок и двух поперечных. По бокам монтируем ступицы, на которые крепятся балки с парами колёс. При такой конструкции легко будет преодолевать все неровности поверхности. Сверху варим стойки для фиксации бортов.

https://youtube.com/watch?v=siKZgNdomWo

Впереди делаем угловое соединение, к которому крепится замок для соединения с квадроциклом. Борта обшиваем заготовленным материалом, а по желанию используем навесы и замки для откидывания передней и задней частей. Короб некоторые мастера устанавливают на отдельный каркас. Это позволяет в перспективе подключить гидравлику и сделать кузов откидным, как у самосвала.

Варианты прицепов

Невзирая на размеры и внешность подсоединяемого транспортного средства, по сути, прицеп является в большинстве случаев ящиком, жёстко стоящим на колёсах. Он помогает перевозить с одного места на другое негабаритные и не слишком тяжёлые грузы. От автомобильного аналога агрегат отличается в основном габаритами.

Собрав двухколёсного помощника самостоятельно, можно сэкономить несколько десятков тысяч рублей. В условиях периферии эти средства оказываются существенными для многих владельцев четырёхколёсных вездеходов. Самоделка, кроме цены, обладает массой дополнительных плюсов:

  • простота и дешевизна в ремонте;
  • легко найти запчасти;
  • запросто модернизировать при необходимости;
  • если прицеп станет обузой в пути, то его не жалко бросить;
  • требуется минимальный уход.

Наиболее простой и максимально быстрой для изготовления является конструкция с жёстко зафиксированной осью к раме. Первоначально сваривается П-образная рама, которая дополняется осью и поперечинами из строительного профиля 40х20 мм.

Далее навариваются стойки по углам и дополнительные по боковым бортам для усиления от нагрузки. На ось монтируются две ступицы для колёс, а внутреннее пространство зашивается раскроенными оцинкованными листами. Их крепят на саморезы или заклёпки. Крылья гнут полукругом также из оцинковки.

Двухосная модель окажется в изготовлении дороже, но на практике будет более выносливой и практичной. Её используют любители дальних походов, охотники и рыбаки, отправляющиеся в глухие места. Модель базируется на раме, к которой снизу крепятся оси через рессорную подвеску.

Такая конструкция окажется более долговечной, но потребует несколько больше времени на постройку. Рама должна быть прочной, поэтому для неё рекомендуется выбирать прокат не менее 40х40 мм. Некоторые мастера в конструкции применяют откидные передние и задние борта, чтобы можно было при необходимости перевезти длинный негабаритный груз.

Также иногда требуется повозка для перевозки самого квадроцикла. Такой прицеп изготавливается непосредственно под конкретную модель вездехода, обеспечивая ему устойчивость на платформе и надёжную фиксацию.

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Делаем простой прицеп для мотоблока своими руками

Сложно полностью повторить уже существующую конструкцию изделия, так как у каждого из нас свой набор материалов и комплектующих, опыт самоделок и условия эксплуатации прицепа. Основными элементами конструкции являются подвеска и рама, вот с их рассмотрения мы и начнем.

Зачастую в качестве основы для подвески используют заднюю жигулевскую балку вместе со ступицами от переднеприводных автомобилей. Решение простое и надежное.

Балка варится к раме прицепа в вертикальном положении. При этом погрузочная платформа получается довольно высокой. Балка диктует размеры прицепа, так что он получается тяжелый и солидных размеров. Для слабенького мотоблока с воздушным двигателем такой вариант ни к чему.

Чтобы уменьшить габариты подвески, можно вырезать центральную часть балки, а вместо нее к ступицам приварить трубу сечением 50х50 мм нужной длины в качестве оси. Представленный на фото вариант коляски взрослый человек легко переставляет руками. Более подробно процесс изготовления этой конструкции можно оценить с помощью следующего видео.

https://youtube.com/watch?v=oXL0GKJ_SxU

Теоретически, можно использовать заднюю балку от любого легкового автомобиля. При этом удобнее воспользоваться задней подвеской переднеприводного авто возможно меньшей массы и размеров. Хорошо подойдет по нагрузочной способности подвеска автомобиля «Ока».

На фото представлено два варианта прицепов с задним мостом от классики ВАЗ в качестве оси. Редуктор следует извлечь, а его место закрыть металлической пластиной на болтах. Полуоси необходимо вытащить, отрезать до 200 мм и вставить обратно. Практика показала, что они успешно держатся на подшипниках и не выходят наружу. Мост варится к раме двумя укосинами с каждой стороны.

Прицеп на мягкой подвеске заметно комфортнее, хотя и сложнее. Груз не подпрыгивает в тележке на каждом ухабе, и «пятая точка» водителя не испытывает ненужных перегрузок. Вероятно, установка рессор и пружин одновременно – явный перебор. При этом изготовить рычаги на сайлентблоках и установить пружины не так уж и сложно.

Тележка для перевозки сыпучих материалов должна быть откидной. В данном примере рама изготовлена из уголка 50х50 мм. К ее задней части и кузову приварены петли. Ось тележки размещается точно по центру тяжести груза. Для разгрузки прицеп нужно выставить на подставке, отсоединить от мотоблока, а затем наклонить, поднимая дышло вверх. Следует быть осторожным и не допускать резкого движения дышла.

Рама квадроцикла своими руками чертежи

Фальшбак — сложной формы. Выгнуть его из оргалита не представлялось возможным. Поэтому, замотав двигатель полиэтиленовой пленкой, стал заполнять слоями монтажной пены предназначенное для него место. После каждого слоя — обязательная сушка, иначе толстый объём пены может не просохнуть внутри. Заполнял до тех пор, пока слои не вышли за пределы контура. Наконец после полного высыхания пены стал ножом выводить нужную форму Грани заглаживал крупнозернистой наждачной бумагой.

Под приборный щиток пошла в ход часть приборной панели «Оки». Закреплял её на болванке тоже с помощью монтажной пены. Поскольку пена крупнопористая, поры заполнял гипсом и затем обрабатывал. Когда форма болванки начала отвечать задуманному дизайну и её поверхность стала более-менее гладкой, покрыл заготовку краской ПФ-115. Поскольку я не собирался изготавливать по болвану матрицу для выклейки обвеса, а сразу выклеивал по нему обвес с последующей доводкой поверхности до идеального состояния, то шпаклевание гипсом и покраской болвана можно было бы пренебречь.

Итак, болван готов и чтобы выклеить качественное изделие, потребовалось: 10 кг эпоксидной смолы, 1 кг пластификатора к ней и 1 кг отвердителя, 15 погонных метров не толстой стеклоткани, 5 м стекломата, кисти, перчатки. Очень желательно работать в средствах, защищающих дыхание. И чем они дороже, тем надёжнее. А вот опыт, как известно, не купишь, поэтому набирался его в процессе работы.

В качестве разделительного слоя между болваном и изделием использовал прозрачный скотч. Тщательно, без пропусков, обклеил его полосами весь болван. Ушло всего 1,5 рулона широкого скотча.

Разводил смолу по 200 — 300 граммов с отвердителем и пластификатором. Применял мерные стаканчики и шприцы, что не очень-то удобно. Перед этим нарезал полоски стеклоткани такими размерами, чтобы на ровных поверхностях ложились большие полотна, а на неровностях отрезки ткани смогли их повторить, не сделав складок. К слову, стеклоткань в меру тянется по диагонали переплетений, «обтекая» нужную форму.

Сначала намазывал густо эпоксидной смолой один участок болвана, накладывал на него стеклоткань и сверху пропитывал снова смолой. Соседний кусок ткани клеил по той же технологии с перехлёстом 3 — 5 см. Работать пришлось споро — смола схватывается довольно быстро, и чем выше её температура, тем быстрее. Да, ещё смолу чуть-чуть подогревал возле мощной лампы освещения для лучшей текучести.

После обклейки болвана стеклотканью в один слой, начал обклеивать его стекломатом. Стекломат достался мне достаточно толстый, и им оказалось хорошо набирать толщину изделия. Но он не облегает неровности, поэтому использовал его только на ровных (или с некрутым прогибом) поверхностях и без перехлёста. Пропитка смолой осуществлялась так же, как и при работе со стеклотканью. Только следует учесть, что смолы для пропитки стекломата уходит очень много, поэтому разводить её нужно побольше. Неровные поверхности после наклейки стекломата проклейвал в несколько слоёв тканью. Каждый последующий слой накладывал после того, как немного схватится предыдущий, чтобы не утекала смола. А поскольку процесс выклейки обвеса занял не один день, приходилось после суток перерыва «шершавить» поверхность крупной наждачной бумагой и обезжиривать — ведь смола за это время отверждается полностью. Заключительные слои поверх мата опять покрывал стеклотканью, и даже не одним слоем.

После полного высыхания выклеенного обвеса сделал в нём пропилы, разделив изделие на три части: задние крылья и задок, фальшбак с подсиденьем, передние крылья и передок

Осторожно, слегка поддев и оттягивая руками с подковыриванием, отделил изделие по частям без особых усилий от болвана

Теперь, сняв части, начал обрабатывать их по отдельности, доводя до нужного результата. В общем, обыкновенные подготовительные и покрасочные работы по «всей» технологии: сначала грубая шлифовка со снятием больших выпуклостей смолы и стеклоткани; затем кропотливое заделывание шпаклевкой со стекловолокном углублений; далее шлифовка наружной поверхности и грунтовка с пластификатором. В заключении — покраска «металликом» и покрытие лаком с пластификатором.

Болван тоже аккуратно срезал и положил в дальний угол — на всякий случай. Обвес прикрепил к специально сделанным и приваренным «по месту» креплениям на раме.

В завершение сварил из тонкостенных стальных труб наружным диаметром 20 мм передний и задний багажники, а в дополнение к ним — и «кенгурятники», заменяющие бамперы.

Прицеп для мотоблока: устройство, характеристики, описание и советы как сделать своими руками (105 фото)

Для многих фермеров покупка мотоблока в качестве нужного средства ведения сельского хозяйства становится необходимостью. Для расширения возможностей этой машины в комплекте с ней приобретают и прицеп. Он сильно упрощает и ускоряет труд хозяина. Тележка становится незаменимой при уборке участка, вывозе разного рода мусора или просто при перевозе грузов.

К несчастью, использование такого вида транспорта недопустимо на городских дорогах. Поэтому, покупая прицеп, надо помнить об этом нюансе.

Однако не всегда покупка готовой модели является хорошим вариантом. В этой статье пойдет речь о плюсах и минусах самодельного решения.

Виды прицепов собственного изготовления

Цельные конструкции подразумевают под собой цельный корпус бортов, что позволяет перевозить грузы как в сыпучем, так и в цельном состоянии. Выгрузка же происходит через откидной задний борт.

Конструкции с откидными краями позволяют перевозить крупногабаритные грузы. Такие прицепы имеют жесткое основание и откидные или съемные стенки.

Самосвальный тип прицепов дает возможность быстро и без лишних усилий производить выгрузку грузов путем опрокидывания кузова.

Готовый или самодельный вариант?

На сегодняшний день на рынке можно найти огромное количество различных тележек для мотокультиваторов. Все они имеют особенности, плюсы и минусы. В интернете можно ознакомиться с прицепами по фотографиям, а после выбора понравившейся версии приступать к поиску достойного варианта.

Покупка телеги у производителя не требует от покупателя никаких усилий по сборке или поиску комплектующих. Однако, надо платить немалую сумму. По этой причине в голову приходят мысли о самостоятельном сборе прицепа.

Самодельную тележку можно доработать именно для своих нужд. И выйдет это гораздо дешевле, чем покупка в магазине. Все же, конечный выбор всегда за хозяином.

Составляющие

Устройство прицепа мотоблока довольно обширно. Оно включает в себя кузов, колеса, тормоза, крылья, сиденья и дышла.

Для того, чтобы телега выдерживала требуемую нагрузку, кузов изготавливают из прочного металла. Для удобства борта кузова можно сделать откидывающимися.

Колеса, как правило, используют автомобильные или от мотоциклов. Главное, чтобы они подходили под поставленную задачу и справлялись с требуемой нагрузкой. В приоритете у фермеров широкие колеса, ведь так повышается проходимость транспортного средства.

Крылья изготавливают из пластика. Они защищают от вылетающих из-под колес камней и грязи.

Дышло — это металлическое крепление, которое непосредственно соединяет полуприцеп с мотокультиватором.

Как показала практика, самыми эффективными тормозами к мотоблоку являются тормоза от мотоцикла.

Правила сборки

  • Прицеп обязательно изготавливается по чертежам и схемам. Все размеры в плане должны быть четко прописан, чтобы не возникло путаницы;
  • Нужно заранее определиться с видом собираемой тележки, подобрать все необходимые материалы и инструменты;
  • Сборку производить исходя из мощности мотоблока. Если полуприцеп будет слишком большим и тяжелым, машина может не справиться;
  • Создание телеги всегда начинается с рамы, ведь на нее ложится основная нагрузка.

Внешний стиль, обшивка

Для того, чтобы придать прицепу презентабельный вид, фермеры используют различные материалы.

Если рассматривать в качестве варианта дерево, то стоит помнить что оно является не очень практичным из-за слабой устойчивости к влаге. Если все же выбор пал на доски, то их необходимо пропитывать специальным раствором и внимательно следить за их целостностью.

Пластик является дешевым материалом. Также он не подвержен разрушению от влаги, однако имеет низкую прочность.

Прицепы к мотоблокам собственной работы очень востребованы благодаря небольшой стоимости их изготовления. Но эта задача не всем под силу. И, как говорилось выше, покупать готовый вариант или собирать свой — личный выбор хозяина. В любом случае, это необходимое средство для улучшения хозяйства.

Прицепы для квадроциклов особенности выбора

Квадроцикл – вездеход способный пробраться своим ходом в глухие и непроходимые места. Но порой для эксплуатации этого вездехода приходится преодолевать десятки, а иногда и сотни километров дорог, не предназначенных для квадротехники. Тогда на помощь приходят автомобильные прицепы для квадроциклов.

Некоторые предполагают, что любой автоприцеп справится с этой задачей. Но они попросту забывают, что у каждого агрегата есть свои характеристики такие как: грузоподъемность, размеры, конструктивные и технические особенности. При этом условия транспортировки одного, двух или более квадроциклов разнятся.

Автомобильный прицеп для квадроцикла своими руками, точнее, переделка бортового прицепа – не лучшая идея. Это трудоемкое и затраное занятие, которое чаще не приносит выгоды или вовсе обходится дороже покупки специализированной техники

Поэтому обращайте внимание на основные критерии при ее покупке

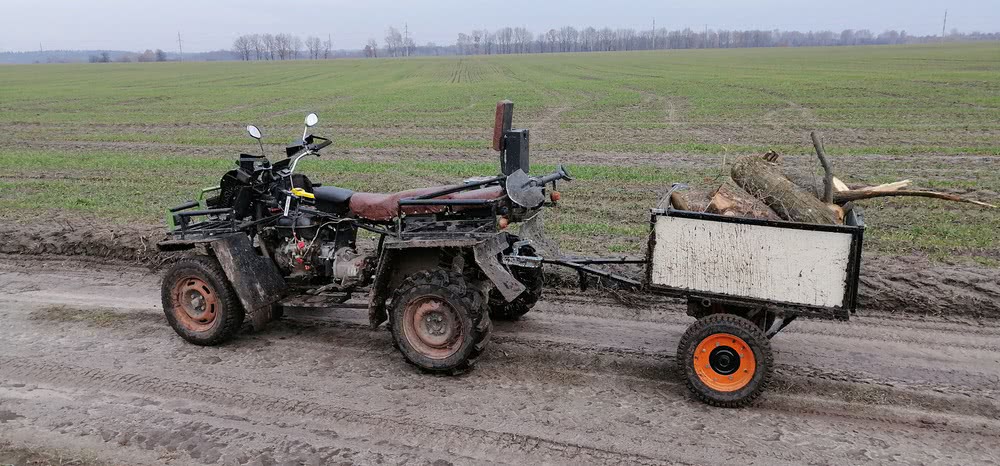

Квадроцикл из оки своими руками

Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.

Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).

Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.

Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.

Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.

Пониженных передач и блокировки дифференциалов нет.

Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.

Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.

Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.

Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока

» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.

Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.
