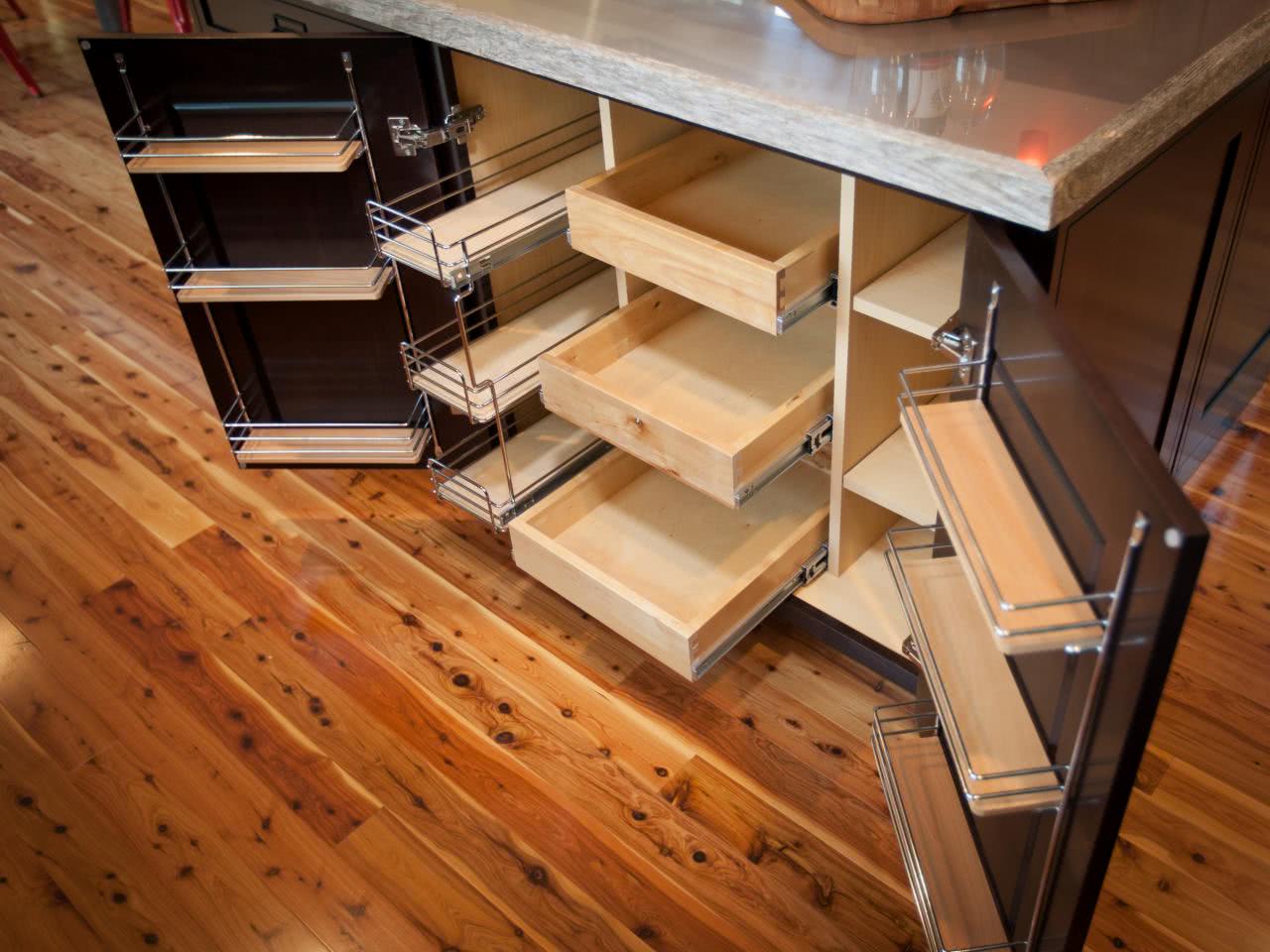

Направляющие для ящиков

С тех пор, как в мебельном производстве появились устройства, обеспечивающие легкое и мягкое перемещение выдвижных элементов, они постоянно претерпевают изменения конструкции, улучшая свой функционал.

Нагрузка, которую выдерживают роликовые направляющие, составляет 25 кг.

Наибольшую популярность приобрели направляющие роликового типа. Простая конструкция и монтаж позволяют легко снимать ящик с направляющих, что очень удобно для поддержания его чистоты и поиска потерянных вещей. Недостатки – шумный ход, сложность с подбором цвета, требовательны к обслуживанию.

Останавливая свой выбор на роликовых направляющих, важно учитывать их толщину: чтобы они служили долго, она должна быть от 1,2 мм. Более сложные по конструкции, монтажу и большей стоимости механизмы с шариковым подшипником

Они работают бесшумно, обладают плавным ходом, хорошо справляются с большой нагрузкой. Различаются по конструктивным особенностям:

Более сложные по конструкции, монтажу и большей стоимости механизмы с шариковым подшипником. Они работают бесшумно, обладают плавным ходом, хорошо справляются с большой нагрузкой. Различаются по конструктивным особенностям:

• имеют доводчик и демпфер;
• со скрытым монтажом;
• телескопические, для полного открытия;
• с действием обратной направленности.

Тандембоксы – сложная конструкция, которая представляет собой и направляющую, и боковую стенку ящика. Такие системы отличаются рядом преимуществ:

• долговечность;
• идеальность в работе;
• на них установлен демпфер и доводчик.

За счет прекрасных эксплуатационных характеристик обеспечивается легкость использования изделий и долгий срок их службы. Недостаток – высокая стоимость.

Выдвижной ящик своими руками

Сборка ящика во многом определяется индивидуальностью мастера, выбирающего те или иные инструменты. Именно поэтому все существующие инструкции будут так или иначе разниться между собой. Какие-то мастера используют шаблоны, какие-то нет, какие-то мастера работают только со струбцинами, а какие-то считают их пустой тратой времени.

В связи с этим чем раньше вы выработаете собственную манеру изготовления, тем лучше это скажется на ваших работах.

Подручные материалы

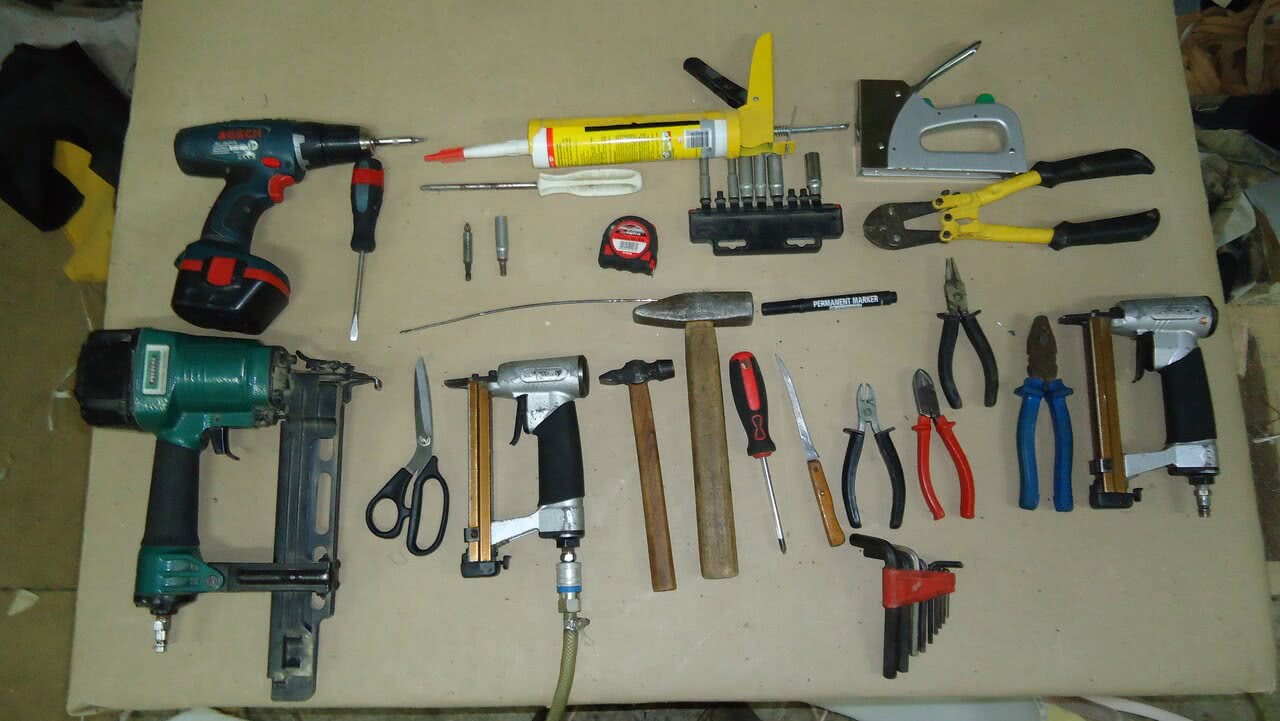

Для установки выдвижного ящика вам понадобятся следующие инструменты:

• ламинированная ДСП (Древесно-стружечная плита);
• дрель и шуруповерт (можно выбрать что-то одно);
• шестигранник;
• сверла;
• саморез;
• направляющие;
• шило;
• измерительный угольник;
• линейка;
• карандаш.

Пошаговая инструкция

Шаг 1. Первым и одним из наиболее важных этапов изготовления ящика является правильная разметка. Чтобы детали соединились, конформат должен располагаться в двух местах — снизу и сверху.

Отверстий для будущих шурупов, как и разметок должно быть две

Отверстия должны быть равноудалены от краев боковины

Шаг 2. Возьмите шаблон на 50 миллиметров и сделайте отметку с верхней и нижней стороны доски. Отмерять меньше 50 миллиметров не советуется, поскольку фурнитура может расколоть ДСП.

При создании ящика можно работать и без шаблона, однако он значительно упрощает работу

Шаг 3. Отмерьте половину от толщины материала, из которого собираете ящик. Для таких целей так же удобно использовать шаблон. Повторите эту процедуру для верхней и нижней отметок.

Шаблон выполняет сразу несколько полезных функций при изготовлении ящика

Шаг 4. Чтобы сверло во время работы не ушло, в месте пересечения двух отметок накерните отверстие с помощью отвертки или любого другого острого предмета.

Отверстие понадобится при дальнейшем просверливании дрелью

Шаг 5. Выровняйте детали будущего ящика по плоскости с помощью шаблона.

Перед тем как браться за дрель, убедитесь в том, что стороны ящика не перекошены

Шаг 6. Возьмите дрель и ее наконечником упритесь в уже проделанные углубления, чтобы зафиксировать инструмент. Во время сверления старайтесь держать дрель прямо, чтобы оставленные ей отверстие способствовали корректному вхождению направляющих.

Просверливать отверстие нужно постепенно, чтобы оно вышло аккуратным

Шаг 7. Вставьте шуруповерт в биту для конформатов, затем вденьте сам конформат и расположите его в месте проделанного отверстия, плавно помещая его в углубление. В том случае, если вы обнаружите, что в процессе помещения конформата ящик перекосился, отожмите его с помощью ручного шестигранника и поправьте стороны, после чего зажмите обратно. Во избежание неудобств можно использовать угловые струбцины, которые сразу придадут ящику правильный угол наклона.

В проделанное отверстие введите конформат

Шаг 8. Переверните ящик и ту же самую процедуру проделайте со вторым отверстием.

Повторите действие со второй отметкой

Шаг 9. После того, как аналогичным методом будут просверлены все остальные стороны ящика, проверьте его диагонали на соответствие друг другу.

Сложенные вместе боковины должна быть перпендикулярны друг другу

Шаг 10. Прикрутите дно к ящику, предварительно выровняв его. В качестве дна можно использовать плиту МДФ (шестерку). По желанию плиту можно покрыть эмалью.

Древесноволокнистая плита часто используется в качестве дна для ящиков

Видео — Как собрать выдвижной ящик

https://youtube.com/watch?v=OSJtjtoOq3Q

https://youtube.com/watch?v=LGNqwRtB97o

https://youtube.com/watch?v=Kj85qMaPh2U

Метабоксы

Метабоксы – это система выдвижения на базе роликовых направляющих. Материал метабоксов – сталь толщиной 1,2 мм, покрытая высокопрочной эмалью. Цена
от 300-400 руб. за пару, производства «Blum» в районе от 600-700 руб.

Изготовление комода своими руками с ящиками метабокс поэтапно приведено на странице по изготовлению комода своими руками.

Метабокс – это система неполного выдвижения, т.е. ящик можно выдвинуть только на ¾ его длины. Допустимая нагрузка на Метабокс – от 10 до 20 кг (чем меньше длина ящика, тем больше допускается нагрузка).

Бывают ящики четырех разных высот: 54, 86, 118 и 150 мм.

Для увеличения высоты ящиков используются реллинги.

Для плавного закрытия метабоксов компанией «Blum» созданы доводчики.

Подробно о метабоксах, их расчете и применении читайте в статье о
направляющих для ящиков метабокс.

Выбор фурнитуры

Залогом длительного использования скрытых направляющих в первую очередь играет правильный выбор фурнитуры. Чтобы корректно подобрать механизм для выдвижного ящика, необходимо учитывать:

• габаритные размеры фурнитуры;
• максимальную нагрузку;
• разновидность;
• фирму-производителя.

Виды направляющих

Направляющие скрытого монтажа могут быть:

Шариковые направляющие изготавливаются из двух и более металлических профилей, соединенных между собой с использованием шариков качения (сепаратор).

Устройство скрытой направляющей шарикового типа

Преимуществами данного механизма являются полное отсутствие шума при работе, возможность регулирования и возможность использования при нагрузках до 60 кг – 65 кг. Существенным недостатком является высокая стоимость фурнитуры.

Роликовый механизм является более простой и более дешевой конструкцией. Направляющие состоят из двух металлических планок, на концах которых установлены ролики, облегчающие процесс движения.

Направляющая для ящика роликового типа

Недостатками данного типа фурнитуры является ограничение максимальной нагрузки на ящик до 25 кг и наличие шума при работе, который можно устранить при помощи резиновых шин.

Определение технических параметров направляющих

Для корректного монтажа перед выбором требуется провести расчет направляющих скрытого монтажа, чтобы определить длину фурнитуры.

При расчете необходимо учитывать:

• вид фасада ящика. Различают мебель с накладным и вкладным фасадом;
• вид направляющей (частичного или полного выдвижения).

Расчет производится в соответствии с рекомендациями производителя:

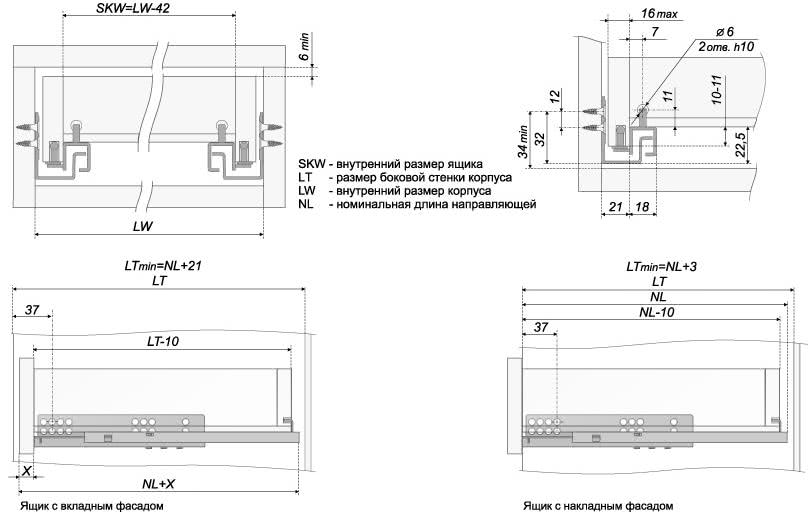

1. для ящиков с вкладным фасадом оптимальная длина направляющей будет определяться как разница между размером боковой стенки корпуса и 21 мм;
2. для ящика с накладным фасадом используют формулу боковой размер минус 3 мм.

Расчет ящика также можно провести на основании дополнительных параметров:

• внутреннего размера;
• внутренних размеров корпуса и так далее.

Определение длины направляющих

Выбор производителя

Заключительный этап выбора – определение производителя мебельной фурнитуры. Рекомендуется приобретать скрытые направляющие, изготовленные:

австрийской компанией Blum (мировой лидер по производству мебельной фурнитуры). Производитель специализируется на изготовлении направляющих разного вида. Преимуществами компании являются выпуск широкого модельного ряда направляющих по различной стоимости, в том числе и фурнитуры с дополнительными опциями, длительный срок использования (гарантия Блюм составляет 15 лет), приложение подробных инструкций для самостоятельного монтажа;

Скрытые направляющие от мирового лидера

• немецкая компания Hettich. Основное отличие – более доступная стоимость. По качеству фурнитура практически не уступает мировому лидеру;
• российский производитель Firmax. Компания изготавливает качественную фурнитуру, разработанную российскими специалистами. Производство расположено в Китае, что позволяет снизить стоимость продукции;
• итальянская фирма Fgv, специализирующаяся на изготовлении выдвижной фурнитуры и мебельных петель.

Так же можно обратить внимание на фурнитуру российской компании Boyard и польской фирмы GTV

Что представляют собой направляющие скрытого монтажа для выдвижных ящиков и какие лучше выбрать

Скрытый монтаж подразумевает отсутствие видимой фурнитуры на боковинах ящика. Благодаря этому элементы мебели смотрятся более привлекательно и стильно. Достигается такой эффект «скрытой» фурнитуры за счет нижнего крепления направляющих на выдвижной ящик, под его донышко.

Из-за этого полозки с креплением к корпусу тумбы имеют массивную Г-образную форму. А вторая часть, с креплением под донышко самого ящика – телескопическая, с интегрированным вовнутрь шариковым механизмом. В комплект также входят цапфы и крепежные элементы для насадного монтажа. Для облегчения демонтажа ящика и повторной установки надвижным способом предлагаются специальные замки-фиксаторы.

Направляющие скрытого монтажа также могут комплектоваться доводчиком для плавного закрывания и системой открывания от нажатия. Так же как и шариковые направляющие, они могут быть полного и частичного выдвижения. Имеют такой же размерный ряд — длиной 250, 300, 400, 450, 500 и 550мм.

Удобнее всего рассмотреть разновидности направляющих скрытого монтажа на примере Hettich QUADRO. У производителя есть две серии, QUADRO 25/30 неполного выдвижения и QUADRO V6 полного выдвижения. У каждой из серий есть три варианта возможной комплектации:

• Quadro Stop Control – плавное дотягивание (самозакрывание).
• Quadro Silent System – встроенный демпфер (доводчик) для плавного закрывания.
• Quadro Push to open – встроенный механизм открытие от нажатия.

Выдвижные ящики с открытием от нажатия на направляющих скрытого монтажа – прекрасное дополнение толкателям на распашные фасады. Все остальные варианты возможного оснащения ящиков механизмами push-up либо слишком дороги, либо недостаточно качественны (в плане безотказности срабатывания механизма открывания при разной загруженности ящика).

Помимо Hettich Quadro из производителей можно выделить хорошего качества более бюджетные варианты Boyard (Боярд) и Hafele (Хефале) с аналогичным делением на серии, но со своими артикулами.

Также можно отметить качество Tandem от Bum, как и более высокую стоимость. Однако у Blum есть одно неоспоримое преимущество, в серии предлагается еще так называемый стабилизатор – незаменимый элемент при проектировании длинных выдвижных ящиков с открытием от нажатия. Благодаря ему, механизм открывания срабатывает от нажатия в любом месте фасада и обеспечивает равномерное выдвижение ящика. Поэтому при проектировании длинных тумб ТВ с открытием ящиков от нажатия лучше сразу выбирать блюмовские тандемы.

Из преимуществ направляющих скрытого монтажа стоит отметить отличную несущую способность и стабильность. По сути, они представляют собой альтернативу между обычными шариковыми направляющими и метабоксами.

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.

На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.

Расчет и монтаж направляющих

Расчет и монтаж направляющих зависит от количества, размера ящиков и выбранной системы. Естественно, начинать установку нужно с замеров коробки: высоты фасада и ящиков. Все полученные размеры лучше нанести на схематичный рисунок, чтобы ничего не перепутать и не забыть

Важно учитывать, что между внешними сторонами ящиков нужно оставлять зазор 2-3 мм

Важно сделать правильное обозначение разметки для отверстий. Если на ящиках направляющие можно сразу упирать в фасадную часть и равнять по нижнему краю, то со стенками немного сложнее

Лучше разобрать предмет мебели, если это возможно, и положить указанные элементы на стол. Вооружившись чертежом, нужно высчитать размещение низа направляющего (от края фасадной части отмерить расстояние до днища ящика). Потом с помощью рулетки следует проставить отметки, где будет крепиться направляющий механизм.

Разметка – это самая трудная часть. Сборка тумбы с 4-5 ящиками не займет больше часа. Вооружившись шуруповертом и саморезами (3.5 х 11мм вполне сгодятся), нужно закрепить направляющие на стенках. После этого еще раз проверить правильность разметки, собрать конструкцию, прикрутить вторую часть направляющих к стенкам ящиков и соединить их вместе. Если нужно, дополнительно провернуть фиксатор.

Сделать разметку ящиков

Отметить положение направляющих на стенках тумбы

Закрепить направляющие в тумбе

Прикрутить вторую часть направляющих к стенкам ящиков

Соединить

Как сделать выдвижной ящик своими руками

Сегодня не так трудно смастерить деталь мебели самостоятельно. Подробная инструкция для изготовления подходящих выдвижных ящиков своими руками состоит из нескольких пунктов:

1. Планирование, расчет параметров изделия.
2. Подбор материалов для работы, направляющих.
3. Сборка заготовки.
4. Монтаж фурнитуры на изделие и корпус шкафа.

Изготовление ящика осуществляется в несколько этапов.Делают ящики, в основном, из ДСП и ДВП.

Расчет размера ящиков

Перед тем, как собирать конструкцию, необходимо сделать набросок будущей работы. Размер ее будет зависеть от множества факторов: общие параметры мебели, длина и ширина направляющих. Нужно точно подобрать три основных параметра:

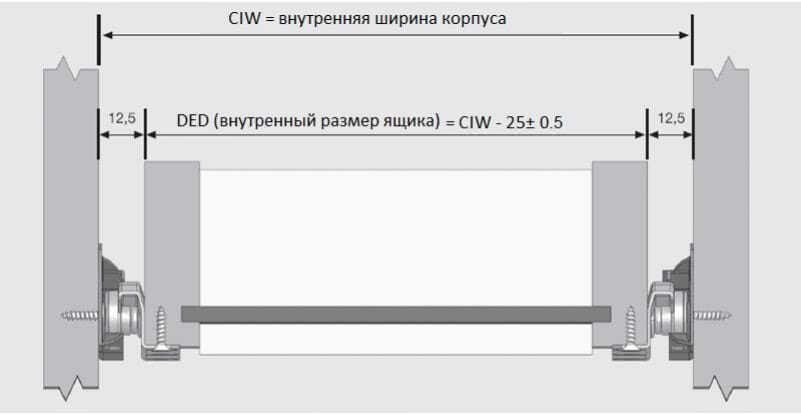

• Ширина. Эта цифра должна быть на 26 мм меньше внутренней ширины основного корпуса. По 13 мм с каждой стороны ящика нужно оставить для направляющих.
• Длина. Измерив рулеткой внутреннюю глубину шкафа или тумбы и отняв от этого числа пару десятков миллиметров, можно получить необходимую цифру.
• Высота стенок. По этому поводу нет каких-то обязательных стандартов, но производители мебели делают выдвижные ящики на 4-5 см меньше высоты фасада.

Внимательные расчеты позволят создать план, на основе которого даже новичок сможет создать подходящее изделие с первого раза.

Выбираем нужные направляющие

Выбор направляющих определяет функциональность результата. Это важная деталь, которая призвана не только направлять ящик, но и обеспечить максимальный комфорт в использовании мебели. Легкое движение, бесшумная работа, полный выкат – такие требования способна удовлетворить подходящая фурнитура.

От выбора направляющих зависит качество шкафа и комфорт в его пользовании.

Можно дать один действенный совет в этом вопросе. Если есть финансовая возможность, лучше сразу отдать предпочтение шариковой телескопической продукции

Если же предусматривается более бюджетный вариант – стоит обратить внимание на роликовые предложения

Все направляющие производятся с шагом 50 мм.

Процесс сборки ящика

Перед началом выполнения лучше сразу приготовить весь инструмент для выполнения работы. Это ручное оборудование, которое найдется в каждом доме. Для работы с ДСП и ДВП отлично подойдет следующее оборудование:

• электродрель или шуруповерт;
• лобзик, тоже лучше электрический;
• измерительные приборы (линейка, строительный угол, рулетка);
• карандаш для чертежей и отметок;
• меламиновая лента для кромки;
• утюг, сухая тряпка;
• конфирматы, шурупы, гвозди;
• направляющие;
• сам материал, из которого будем вырезать дно и стенки ящика;
• чертеж с параметрами будущей поделки.

Перед работой нужно подготовить все необходимые инструменты.

Подготовив все необходимое, можно приступать к работе. Процесс изготовления происходит в четкой последовательности:

1. Деталировка выдвижного ящика. Наносим разметку и вырезаем все элементы заготовки из подготовленных материалов, согласно чертежам.
2. Просверливаем отверстия для крепежей.
3. Сборка каркаса с помощью конфирматов, по одному на каждый угол. Если высота превышает 15 см, то лучше использовать по два винта.
4. Присоединение дна к основе. Сначала оно набивается гвоздями, далее усиливается саморезами.
5. Проклейка торцов со спилами меламиновой лентой. Сделать это можно с помощью сухой тряпки и утюга. Электроприбор следует включить на половину мощности.

Осмотрев результат, можно приступать к последнему этапу – креплению направляющих. Это важная работа, определяющая функциональность и долговечность изделия в дальнейшем.

Крепление направляющих

Какой бы тип направляющих мы ни выбрали, монтаж комплектующих для выката пройдет в одинаковой последовательности:

1. Разбор приобретенной конструкции на две части, одна из которых будет присоединяться к коробу, другая – к корпусу мебели.
2. Нанесение разметки под крепежи для фурнитуры.
3. Прикрепление полозьев к бортам короба и внутренней стороне тумбы.

После этого можно смело проверять работу направляющих и качество выдвижения ящика из тумбы.

Внимательно следуя инструкции, можно легко смастерить выдвижные ящики в домашних условиях. Для этого не нужно специального оборудования или дорогостоящих материалов. Но в результате можно получить красивое и удобное изделие, которое будет гармонично дополнять основную мебель, расширяя ее функциональность.

Что такое шариковые направляющие для ящиков

До того, как рассчитать ящик под шариковые направляющие, нужно выяснить особенности их конструкции, узнать типоразмеры и виды. Основное их назначение – направлять движение и обеспечить плавную, бесшумную работу механизма. До недавнего прошлого, мебельные ящики при выдвижении перемещались по деревянным канавкам. Этот процесс был, довольно шумным и требовал приложения некоторых усилий.

Они обеспечивают наилучшую стабильность работы выдвижных систем и удобство их эксплуатации.

С появлением выдвижных устройств, ситуация в корне изменилась. Конструктивно они выполняются в двух разновидностях – с роликами и с шариковыми подшипниками. Преимущество, которое имеет шариковый механизм в том, что он работает более бесшумно, плавно и позволяет полностью выдвинуть ящик. В сравнении с роликовыми, требуют несколько больших усилий при эксплуатации. Крепятся они к боковой поверхности короба.

Действие этой фурнитуры основано на взаимном перемещении прочных стальных дорожек, составляющих шину.

Размеры направляющих для ящиков имеют следующие значения:

• усиленная конструкция отличаются высотой, которая составляет 45 мм, тогда как базовая высота – 35 мм;
• толщина устройства равна 13 мм;
• длина шариковых направляющих всегда кратна 50 мм и, обычно, варьируется от 25 до 60 см у базовых, усиленные – от 30 до 55 см.

Поскольку дорожки вкладываются друг в друга, такие системы называют телескопическими.

Расчет и монтаж направляющих

Расчет и монтаж направляющих зависит от количества, размера ящиков и выбранной системы. Естественно, начинать установку нужно с замеров коробки: высоты фасада и ящиков. Все полученные размеры лучше нанести на схематичный рисунок, чтобы ничего не перепутать и не забыть

Важно учитывать, что между внешними сторонами ящиков нужно оставлять зазор 2-3 мм

Важно сделать правильное обозначение разметки для отверстий. Если на ящиках направляющие можно сразу упирать в фасадную часть и равнять по нижнему краю, то со стенками немного сложнее

Лучше разобрать предмет мебели, если это возможно, и положить указанные элементы на стол. Вооружившись чертежом, нужно высчитать размещение низа направляющего (от края фасадной части отмерить расстояние до днища ящика). Потом с помощью рулетки следует проставить отметки, где будет крепиться направляющий механизм.

Разметка – это самая трудная часть. Сборка тумбы с 4-5 ящиками не займет больше часа. Вооружившись шуруповертом и саморезами (3.5 х 11мм вполне сгодятся), нужно закрепить направляющие на стенках. После этого еще раз проверить правильность разметки, собрать конструкцию, прикрутить вторую часть направляющих к стенкам ящиков и соединить их вместе. Если нужно, дополнительно провернуть фиксатор.

Сделать разметку ящиков

Отметить положение направляющих на стенках тумбы

Закрепить направляющие в тумбе

Прикрутить вторую часть направляющих к стенкам ящиков

Соединить

Разметка направляющих скрытого монтажа

Разметку на боковинах производим опираясь на высоту шефлотов. Линию крепления следует чертить минимум на 45 мм выше от дна тумбы или края нижнего шефлота. Не забывай, что ширина боковины должна быть на 10 мм больше длины направляющей.

В инструкции указано, что крепить направляшку надо в четвёртое отверстие на глубину 37 мм. Закрепив таким образом, шефлот не плотно прижимался к торцам боковины. Сместил на 39 мм и зазор исчез. Использовал Боярдовские направляющие скрытого монтажа.

Установка направляющих скрытого монтажа

Чтобы установить ящик необходимо сделать два отверстия диаметром 6 мм, в задней фронтальной планке, с наружней стороны ящика. На высоте 11 мм от дна ящика и 23 мм от боковой планки. Для фиксации с задней стороны.

Для крепления с лицевой стороны, ко дну ящика, заподлицо с краем, прикручиваем фиксаторы. Они защёлкивают направляющие скрытого монтажа к ящику. Чтобы снять ящик, достаточно отжать синие флажки и поднять короб вверх.

Расчет выдвижных ящиков

Чтобы не было путаницы и недопонимания, определим исходные данные:

Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.

• Ширина шкафа/тумбы (внешнего габарита) = Х.
• Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
• Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.

Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).

Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.

Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.

Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

• Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
• Накладной фасад: (X-3)x(Y/2-3)

Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!

Как рассчитать боковину ящика

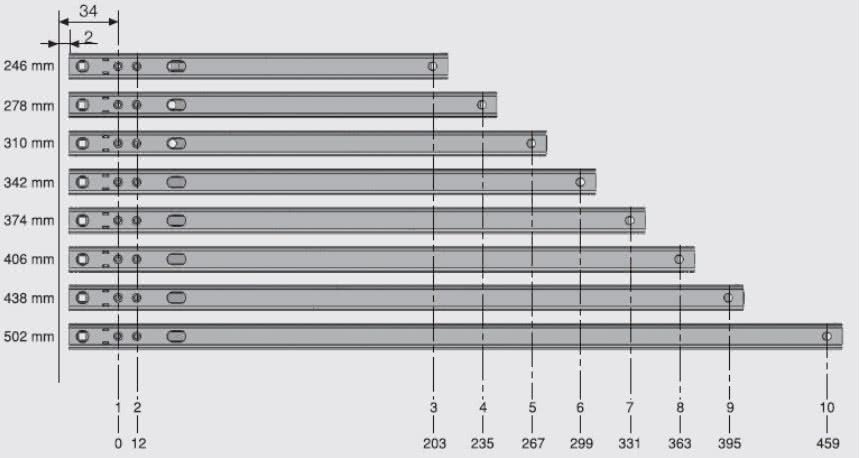

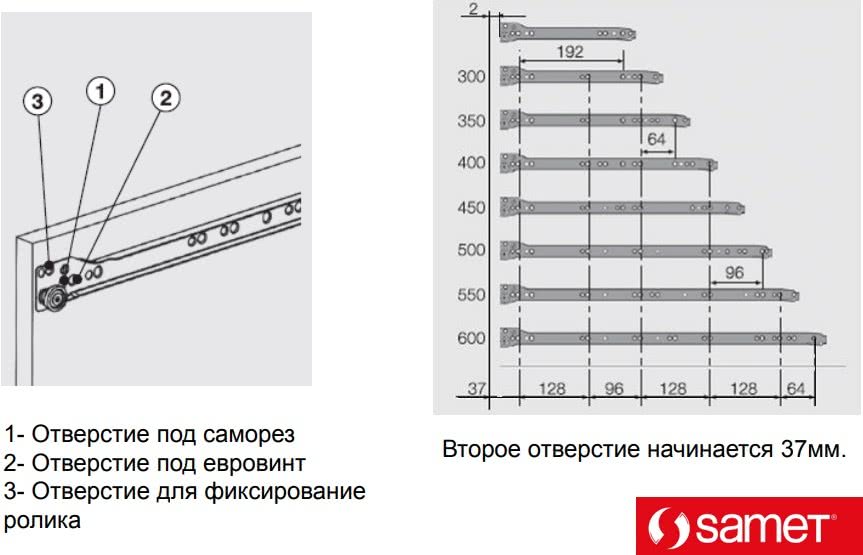

Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.

размеры роликовых направляющихразмеры шариковых направляющих

Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.

Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:

(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.

На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:

(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.

• При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
• При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

Похожие записи:

Шинная пилорама своими руками чертежи Парящий натяжной потолок Как установить варочную поверхность своими руками? Как сделать тигель для плавки свинца своими руками? Таблетки для унитаза в бачок: 5 неоспоримых преимуществ использования Делаем садовую мебель из шин своими руками: классные идеи и пошаговые примеры
