Как разобрать сливной бачок унитаза: инструктаж по разборке

Содержание

Виды арматуры для смывных бачков
Наиболее частые поломки и способы их устранения
Инструкция пошагово
- Второй шаг – слив воды
- Установка арматуры сливного бачка унитаза
Особенности сливного бачка
Течь между унитазом и креплением бачка
Типы унитазов и сливных бачков
Наиболее частые поломки и способы их устранения
Неисправность впускного клапана
Самостоятельный ремонт или приглашение мастера?
Нет поступления воды в бачок или она поступает медленно
Популярные поломки сливного бачка

Виды арматуры для смывных бачков

Принцип работы обычного бачка не сложен: в нем имеется отверстие, через которое вода поступает, и место сброса воды в унитаз. Первое закрыто специальным клапаном, второе – заслонкой. При нажатии на рычаг или кнопку заслонка поднимается, и вода, полностью или частично, поступает в унитаз, а затем – в канализацию.

После этого заслонка возвращается на место и перекрывает точку слива. Сразу же после этого срабатывает механизм сливной арматуры, который открывает отверстие для поступления воды. Бачок заполняется до определенного уровня, после чего впускное отверстие перекрывается. Подача и перекрытие воды регулируются с помощью специального клапана.

Арматура для сливного бачка является несложным механическим устройством, обеспечивающим набор воды в сантехническую емкость и ее слив при нажатии рычага или кнопки

Различают раздельную и совмещенную конструкцию арматуры, осуществляющей набор необходимого для смыва объема воды и слив ее после активизации смывного устройства.

Раздельные и совмещенные варианты

Раздельный вариант используется уже многие десятилетия. Он считается более дешевым и простым в ремонте и настройке. При такой конструкции заливной клапан и заслонку устанавливают по отдельности, они друг с другом не связаны.

Запорный клапан для бачка устроен таким образом, чтобы его было легко установить, демонтировать или изменить его высоту

Для управления поступлением и отключением воды используют поплавковый датчик, в роли которого иногда используется даже кусок обычного пенопласта. Для сливного отверстия помимо механической заслонки может быть использован воздушный клапан.

В качестве рычага, поднимающего заслонку или открывающего клапан, может использоваться веревка или цепочка. Это характерный вариант для моделей, выполненных в ретро-стиле, когда бачок ставят довольно высоко.

В компактных моделях унитазов управление чаще всего осуществляется с помощью кнопки, которую нужно нажать. Для лиц с особыми потребностями может быть установлена педаль, которую нажимают ногой, но это редкий вариант.

В последние годы очень популярны модели с двойной кнопкой, которые позволяют опустошить бачок не только полностью, но и наполовину, чтобы сэкономить часть воды.

Раздельный вариант арматуры удобен тем, что и ремонтировать, и настраивать отдельные части системы можно по отдельности.

Арматура совмещенного типа используется в сантехнике высокого класса, здесь слив и поступление воды связаны в общую систему. Такой вариант считается более надежным, удобным и дорогим. Если этот механизм сломается, для ремонта понадобится полностью демонтировать систему. Настройка также может вызвать некоторые сложности.

Арматура для бачка унитаза с боковой и нижней подачей воды отличается по устройству, но принципы настройки и ремонта у них очень похожи

Материалы для изготовления устройств

Чаще всего арматуру для унитаза выполняют из полимерных материалов. Обычно чем такая система дороже, тем она надежнее, но четких гарантий этот метод не дает. Встречаются и подделки известных брендов, и вполне надежная и недорогая продукция отечественного производства. Рядовому покупателю остается только постараться найти хорошего продавца и надеяться на удачу.

Арматура из бронзы и латунных сплавов считается значительно более надежной, а подделать такие устройства гораздо сложнее. Но и стоимость этих механизмов будет значительно выше, чем у пластиковых изделий.

Металлическая начинка обычно используется в сантехнике элитного класса. При правильной настройке и монтаже такой механизм бесперебойно функционирует в течение многих лет.

В унитазах с нижней подачей воды впускной и запорный клапан находятся очень близко. При настройке арматуры нужно проследить, чтобы подвижные части не соприкасались

Место подачи воды

Важный момент – место поступления воды в унитаз. Она может осуществляться сбоку или снизу. Когда вода заливается из бокового отверстия, она производит некоторое количество шума, не всегда приятного окружающим.

Если же вода поступает снизу, это происходит практически бесшумно. Нижняя подача воды в бачок характерна скорее для новых моделей, выпущенных за рубежом.

А вот традиционные бачки отечественного производства обычно имеют боковую подачу воды. Преимущество этого варианта состоит в относительно низкой цене. Различается и монтаж. Элементы нижней подачи воды можно установить в бачке еще до его установки. А вот боковая подача монтируется лишь после того, как бачок установлен на чаше унитаза.

Для замены арматуру подбирают с учетом варианта подачи воды в сантехнический бачок, он может быть боковым или нижним

Наиболее частые поломки и способы их устранения

Основными неисправностями бачка являются:

подтекает бачок унитаза;
вода из водопроводной трубы постоянно заполняет бачок;
вода течет в унитаз или смыв происходит исключительно после неоднократного нажатия на кнопку;
не функционирует кнопка, предназначенная для слива воды;
при наполнении бачка возникает шум.

Если подтекает бачок

Если протекает бачок унитаза, то причиной может быть:

образование трещины на корпусе бачка. Чтобы исправить проблему, необходимо полностью заменить бачок для унитаза;
износ прокладок крепежных болтов;
износ прокладки между бачком и чашей унитаза.

Чтобы заменить прокладки, необходимо:

перекрыть поступление воды в сливной бачок. Для унитаза чаще всего устанавливается отдельный кран;
слить воду;
открутить фиксирующие болты;

Элементы фиксации бачка унитаза

Крепежные элементы, оснащенные уплотнительными кольцами

если требуется замена нижней прокладки, то необходимо полностью снять бачок с унитаза;
собрать систему в обратном порядке.

При первом запуске рекомендуется проверить герметичность всех уплотнительных элементов.

Непрерывное поступление воды

Как починить бачок унитаза, если не прекращается наполнение бачка из водопровода? Причинами неисправности поплавка, отвечающего за уровень воды в бачке, могут быть:

образование трещины на поплавке;
перекос рычага.

При образовании трещины надо:

снять поплавок и вылить из него воду;

Устройство, отвечающее за наполнение бачка водой

просушить устройство;
заделать трещину разогретым пластиком, например от бутылки;
установить устройство на прежнее место;
проверить работоспособность.

Для временного устранения протечки можно воспользоваться обычным полиэтиленовым пакетом, аккуратно и герметично обмотав им поплавок. Такая система позволит отстранить ремонт на 3 – 5 дней.

Если произошло смешение поплавкового рычага, то достаточно просто отрегулировать механизм. Оптимальным считается расположение на 2 – 2,5 см ниже, чем входит подводной шланг.

Схема регулировки наливной арматуры

Утечка воды в унитаз

Если вода не задерживается в бачке унитаза, то причиной поломки является износ защитного клапана. установленного на спусковом механизме. Устранить проблему своими руками можно следующим способом:

снять крышку бачка;
на бачок установить любую перекладину, к которой зафиксировать трос спускового механизма;
слить воду;
отсоединить спусковой механизм, ослабив соответствующую фиксирующую гайку;

Демонтаж системы, отвечающей за слив воды

достать мембрану;
установить новый клапан, полностью подходящий по размерам и собрать всю систему в обратном порядке.

Установка нового клапана на спусковой механизм

Ремонт кнопки смыва

При использовании унитаза с кнопкой достаточно часто ломается тяга, соединяющая спусковой рычаг со сливным механизмом. Чтобы ликвидировать проблему, надо заменить вышедший из строя элемент системы. На небольшой промежуток времени тягу можно сделать самостоятельно из куска проволоки, но в течение ближайших 1 – 3 месяцев рекомендуется полностью заменить устройство.

Устройство механизма для спуска воды

В некоторых случаях, например, при большом естественном износе или поломке отдельных частей может потребоваться полная замена установленной арматуры. Как это сделать, смотрите на видео.

Устранение шума

Причиной возникновения шума при наборе воды является наливной шланг маленькой длины. Данная проблема может возникнуть исключительно на арматуре, предусмотренной для боковой подводки воды. Для устранения шума необходимо удлинить шланг резиновой трубкой подходящего диаметра. Оптимально расположить конец шланга на дне сливного бачка .

Замена наливного шланга на более длинный по размеру избавит от шума

Зная устройство арматуры бачка унитаза, все ремонтные работы можно выполнить самостоятельно и с небольшими денежными затратами.

Автономная канализация
Бытовые насосы
Водосточная система
Выгребная яма
Дренаж
Канализационный колодец
Канализационные трубы
Оборудование
Подключение к канализации
Постройки
Прочистка
Сантехника
Септик

Как выбрать электронное биде
Выбор и установка компакт-биде
Как выбрать производителя биде
Как выбрать, установить и подключить напольное биде
Для чего нужно и как пользоваться биде

Как установить и отрегулировать арматуру сливного бачка унитаза
Как подключить посудомоечную машину своими руками
Как подключить стиральную машину своими руками
Прочистка канализационных труб: бытовые рецепты и оборудование
Система отопления из полиэтиленовых труб: как создать своими руками

Инструкция пошагово

Второй шаг – слив воды

Спускной механизм отвечает за поступление воды из бачка в унитаз. Заслонкой (внизу сбоку узла слива) регулируем количество воды, остающейся после максимального смыва. Заслонка может иметь от двух, до шести положений, устанавливающих ее уровень.

За спуск воды отвечает сливной сифон и спускной рычаг (кнопка). Сифон, обычно резиновый цилиндр, напоминающий вантуз, герметично закрывает сливное отверстие. Если сифон будет неисправен – произойдет утечка воды.

Установка арматуры сливного бачка унитаза

В комплект входит: клапан наполнительный, клапан выпуска, кнопочный узел, комплект крепления бачка и прокладки. В зависимости от типа наполнителя бачка, клапан наполнителя может быть с боковой подводкой и с нижней подводкой. Клапан выпуска может быть одноуровневый или двухуровневый.

Если арматура приобреталась отдельно от бачка, настраиваем ее.

Измеряем Расстояние от дна бачка до поверхности крышки

Линейка должна стоять на внутренней поверхности бачка!

В настроечной таблице находим полученный размер и выставляем его на стенке стойки арматуры.

Отстегиваем тягу, поджимаем фиксаторы и перемещаем стойку до нужного значения и присоединяем тяги.

https://youtube.com/watch?v=oLuDKOPrBIA

Присоединяем тяги так, чтоб был свободный ход рамки 3 мм.

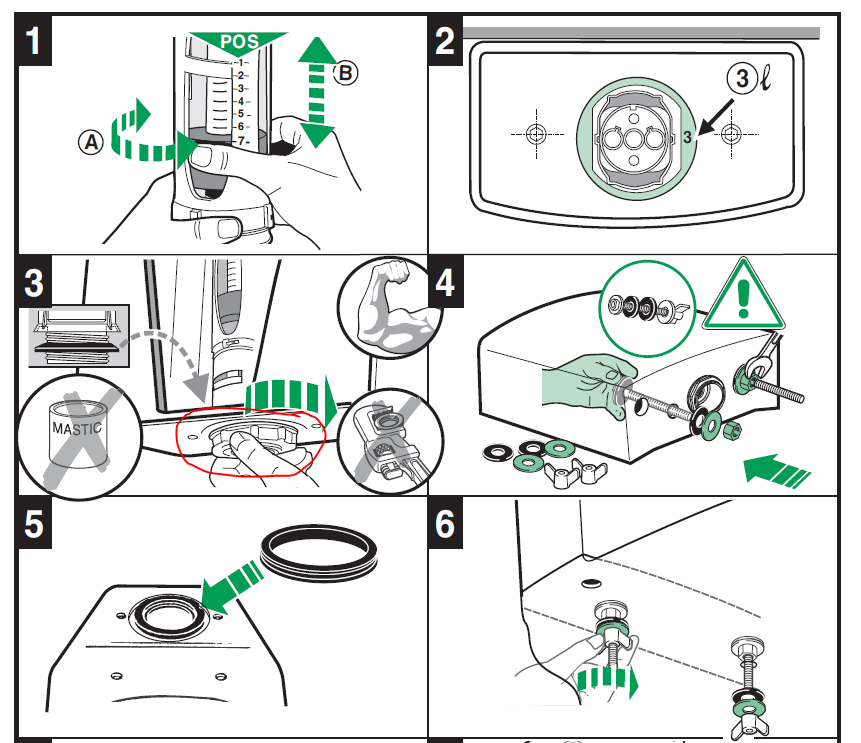

Установка арматуры производится в три этапа.

Первый этап – установка клапанов

Скручиваем крепежную гайку клапана выпуска и устанавливаем в бачок. Закручиваем крепежную гайку с обратной стороны бачка не до полного упора.

То же самое делаем с наполнительным клапаном.

При установке бочка с боковой подводкой воды, наполнительный клапан устанавливается следующим образом: скручивается крепежная гайка, снимается косая шайба.

Трубка гаситель должна присутствовать на клапане и не слететь во время установки!

Если клапан не помещается и ему мешает наполнительный клапан, то необходимо отпустить гайку (достаточно 1,5 оборота) и повернуть верхнюю часть клапана в нужном направлении, после чего гайка затягивается. Затем одевается косая шайба и крепежная гайка. Клапан выставляется в горизонтальном положении.

Важно! Убедитесь, чтобы клапана не касались друг друга и стенок бачка, и закрепите гайки. Второй этап – установка бачка. Второй этап – установка бачка

Второй этап – установка бачка

Третий этап – установка крышки бачка и кнопочного узла.

Если кнопочный узел не вкручивается, значит, вы неправильно настроили арматуру. Необходимо перенастроить наполнительный клапан.

Зазор между крышкой и узлом должен составлять 1-7мм.

После окончательной установки арматуры несколько раз спустите воду, чтобы убедиться, в отсутствии течей и правильности установки арматуры.

Если слив осуществляется неправильно, необходимо отрегулировать систему водозабора и слива.

Отсоединяем тягу с трубы перелива
Отжимаем фиксатор для свободного перемещения «стакана» по вертикали
Регулируем положение механизма
Устанавливаем трубку перелива на 2см выше уровня воды
Фиксируем арматуру и подводим тягу.

Важно!

Если в наполнительный клапан перестала поступать вода, то нужно прочистить фильтр грубой очистки.

https://youtube.com/watch?v=ILOhUwtY_Wc

Источник

Особенности сливного бачка

Принцип действия сливного бачка

Чтобы починить сливной бачок в туалете своими руками, нужно знать модель сантехнического устройства — возникновение и устранение неисправностей зависят от конкретного типа и вида.

Ремонт однокнопочного бачка

Санфаянс имеет несложную конструкцию, поэтому легко разбирается

Чтобы выполнить ремонт сливного бачка унитаза с одной кнопкой, сперва перекройте воду, затем опустошите бак и осторожно открутите пластиковую гайку возле кнопки. После всех манипуляций снимайте крышку. Дальнейшие действия зависят от конкретной поломки

Если в бак поступает небольшое количество воды, то отрегулируйте положение поплавка. При залипании кнопки спуска, достаньте ее из углубления и очистите от скопившейся грязи. После этого вставьте обратно

Дальнейшие действия зависят от конкретной поломки. Если в бак поступает небольшое количество воды, то отрегулируйте положение поплавка. При залипании кнопки спуска, достаньте ее из углубления и очистите от скопившейся грязи. После этого вставьте обратно.

Если вода при нажатии на спуск не уходит, проверьте целостность конструкции между кнопкой и клапаном спуска. Исправить такую проблему можно с помощью медной проволоки. Для этого рычажный механизм соедините с кнопкой слива. В сложных случаях рекомендуется полностью заменить клапан.

Чтобы устранить проблему с перетеканием воды через горловину, для начала открутите накиньте гайку и отрегулируйте уровень и положение перелива — неисправность образуется из-за ее изменения высоты. В некоторых ситуациях проблема возникает из-за ненадежного прилегания поплавка к запирающему механизму. Первый при наборе воды в бачок оказывает давление на шток, который воздействует на закрывающий клапан.

Поломку можно решить с помощью регулировки поплавка. Для этого прибор немного приподнимите или опустите, используя шток с трещоткой, на которой расположен поплавок.

Ремонт бачка с двумя кнопками

Механизм слива для бачка унитаза с кнопкой

Бачок с двойной кнопкой помогает экономно расходовать воду, так как внутри имеется механизм, который позволяет регулировать уровень спускаемой воды при сливе. При поломке бака его разбирают по такой же схеме, как и однокнопочный.

При залипании кнопок их необходимо поставить на место. Для этого откручивают стопорное кольцо, расположенное возле кнопки. Нередко при повторном нажатии они сами становятся на место.

Если вода из бачка не спускается, тогда проверяют соединительную арматуру на повреждения. В случае неисправности данный механизм заменяют куском медной проволоки.

Ремонт бачка с нижним подключением

Часто нарушения в наполнении воды в сливной бак происходят из-за низкого давления в системе водоснабжения. Проблему исправляют посредством демонтажа мембранного клапана и установки нового штокового вентиля.

Протекание воды в бачке с нижним подключением происходит из-за нарушения герметичности в месте подводящего клапана. Предварительные действия производятся по аналогичным схемам.

Ремонт бачков с боковым подключением

Основной причиной поломки является недостаточное поступление воды в бак. Происходит это из-за деформации толстой металлической проволоки, которая регулирует работу поплавка. Проблему устраняют посредством несильного изгибания проволоки.

В некоторых моделях вместо металлического соединителя используется пластиковый. В таком случае необходимо заменить весь сливной механизм.

Течь между унитазом и креплением бачка

Неисправность характеризуется наличием подтеков в месте соединения. Существует две причины возникновения утечки такого типа:

Недостаточное усилие затяжки резьбовых элементов. В процессе эксплуатации болты расшатываются, из-под шайб начинает течь вода.
Нарушение целостности уплотнителя. Вместе соединения бачка и унитаза установлена резиновая манжета. Она препятствует протеканию жидкости.

При наличии трещин или порывов манжеты потребуется ее замена. Работу можно выполнить своими руками. У разных моделей способ замены отличается. Ремонт проводится в несколько этапов:

Отключить водоснабжение.
Слить воду из бачка.
Демонтировать арматуру.
Открутить крепежные элементы, соединяющие бачок с унитазом.
Демонтировать бак.
Заменить вышедший из строя уплотнитель.

Сборка осуществляется в обратной последовательности. После установки необходимо протестировать работоспособность изделия.

Типы унитазов и сливных бачков

За столетия существования унитазов принцип их инженерного устройства изменился слабо. Нынешние производители выпускают сантехнические изделия для туалетов четырех видов.

Компакт. В этом варианте унитаза сзади чаши имеется площадка для установки съёмного бачка, крепление которого производится с помощью двух длинных болтов. Преимуществом компакта является удобство ремонта сливной арматуры в случае поломки.

Недостатком «Компакта» является конструкционная угловатость, из-за которой на его задней поверхности постоянно скапливается труднодоступная грязь и грибок

Моноблок. Унитаз этого типа имеет вид единого керамического блока, совмещающего чашу и расположенную сзади емкость для воды. Такую конструкцию легко монтировать, и имеется возможность облокотиться на унитаз во время сидения.

Выбирая монолитный унитаз, рекомендуется покупать модели, которые имеют стандартизированную спусковую арматуру, иначе при поломке одного сливного клапана может возникнуть необходимость в полной замене сантехники

Раздельный. Такая конструкция унитаза предполагает расположение бачка на определённой высоте и соединение его с чашей с помощью шланга или трубы. Раздельная сантехника характерна для общественных мест, где велика вероятность смещения бачка и появления течи.

Раздельные унитазы удобны, если нет возможности подведения водопроводящего шланга вблизи чаши, ведь повесить бачок можно даже сбоку от сиденья унитаза

Скрытый. Данный вид унитаза называют ещё подвесным, он монтируется на скрытую за обшивкой раму – инсталляцию. На виду находится лишь чаша, а сливной бачок и другие элементы конструкции спрятаны в декоративном коробе или за стеной.

Проверять работоспособность бачка унитаза желательно до обшивки инсталляции, потому что заложенное плиткой оборудование ремонтировать будет очень непросто

Бак в инсталляции отдельно практически никогда не заменяется, поэтому в случае поломки внутреннего механизма основной проблемой становится демонтаж стены или гипсокартонного короба для доступа к раме.

Наиболее сложным является демонтаж сливного бака унитаза типа «Компакт». Это связано с особенностями расположения сантехники и минимумом свободного места для работы.
