Материалы и инструменты, которые использовались автором:
Список материалов:
— обычный топор; — ручка к топору (можно переделать старую, если древесина хорошая).
Список инструментов:
— сварочный аппарат (или мощный блок питания для травления); — электролит и емкость (обычная соль, вода); — латунная щетка для дрели (полностью латунная, с напылением не подойдет); — болгарка; — дрель; — краска; — бормашина.

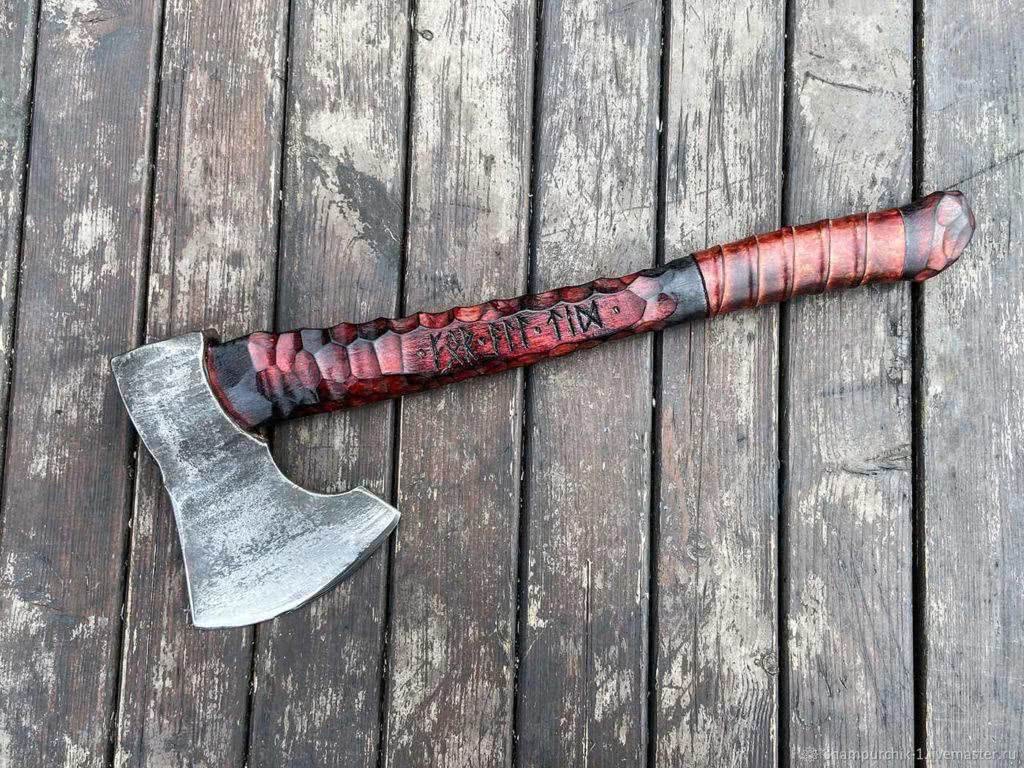

Процесс изготовления топорика викингов:

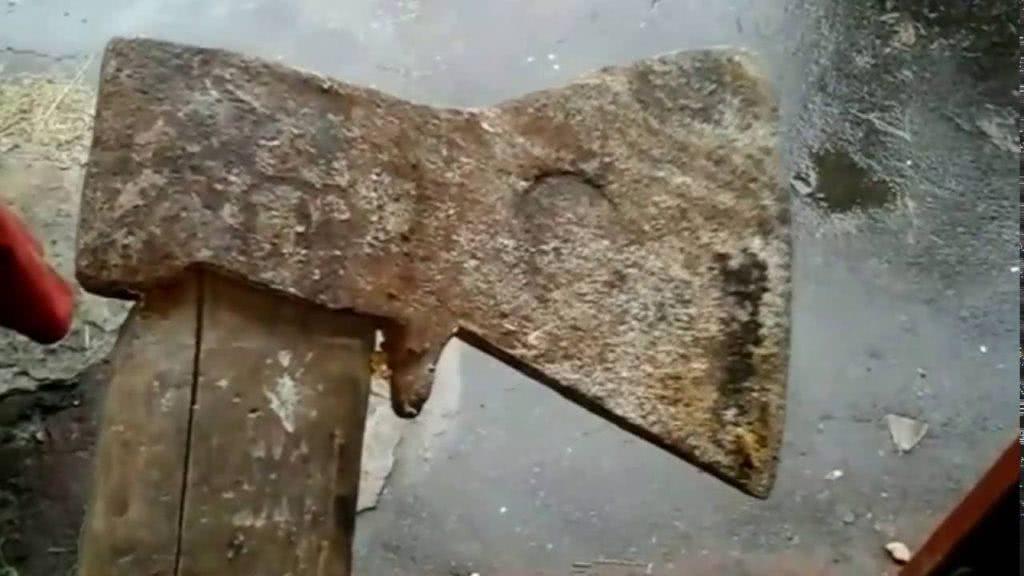

Шаг первый. Вырезаем желаемый профиль топора
Для начала нам нужно придумать желаемую форму топора. Рисуем нужный профиль прямо на подготовленном топоре маркером. Ну а далее приступаем к резке. Зажимаем топор в тисках и работаем болгаркой. Спешить не стоит, металл довольно толстый и режется не быстро. Вогнутые участки вырезаем кусками.
Далее профиль обрабатываем уже вручную, чтобы получить окончательный результат. Работаем напильниками по металлу. Но это не всегда может получиться, так как металл обычно закален и для этой процедуры нужно проводить отжиг. Также нам нужно обрезать болгаркой обух, сделать его уже, так как сам топор уже стал уже. В завершении тщательно шлифуем топор, нам нужно счистить всю ржавчину и прочие загрязнения, которые будут мешать травлению и наплавке латуни. Автор производит шлифовки при помощи болгарки с лепестковым шлифовальным диском.
Шаг второй. Покрываем топор латунью
Теперь можно покрыть топор латунью, автор использовал для этого уникальный способ. Для начала берем газовую горелку и разогреваем топор примерно до 150 градусов Цельсия. Далее нам понадобится щетка из латуни, которая закрепляется в патроне дрели. Щетинки должны быть только из латуни, щетка с налетом латуни не подходит. И далее этой щеткой обрабатываем топор, на нем будет оставаться покрытие латуни. В целом даже на этом шаге топор уже смотрится очень красиво, он золотого цвета. Это покрытие уже не будет ржаветь. Слоев нужно наносить несколько, делаем это равномерно, чтобы покрытие хорошо держалось.
Ну а теперь можно приступать травлению. Погружаем топор в емкость с электролитом и подаем напряжение от блока питания. В качестве электролита автор использует соль и воду. Не дышите выделяющимися парами, они вредны для здоровья, а еще они взрывоопасны!
Действия при химической реакции
Во время реакции образуется налёт, которого будет становиться всё больше. Он тормозит весь процесс, поэтому нужно периодически смывать его водой. Не стоит этого делать при помощи различных щёточек, кисточек и прочих инструментов, потому что можно повредить краску. А ведь она словно держит весь рисунок, и будет обидно, если, осуществляя травление ножа, к примеру, рисунок на нём вы ненароком повредите. Это очень тонкая работа, требующая твёрдой руки и терпения.
Читать также: Пилорама из бензопилы своими руками чертежи фото
От времени, в течение которого металл будет пребывать в растворе, напрямую зависит глубина рисунка. Точных критериев не существует, поэтому каждый мастер должен сам наблюдать за ходом химической реакции. И только проделав это несколько раз, можно будет с уверенностью говорить, какое время необходимо для проявления желаемого рисунка на задуманную глубину.

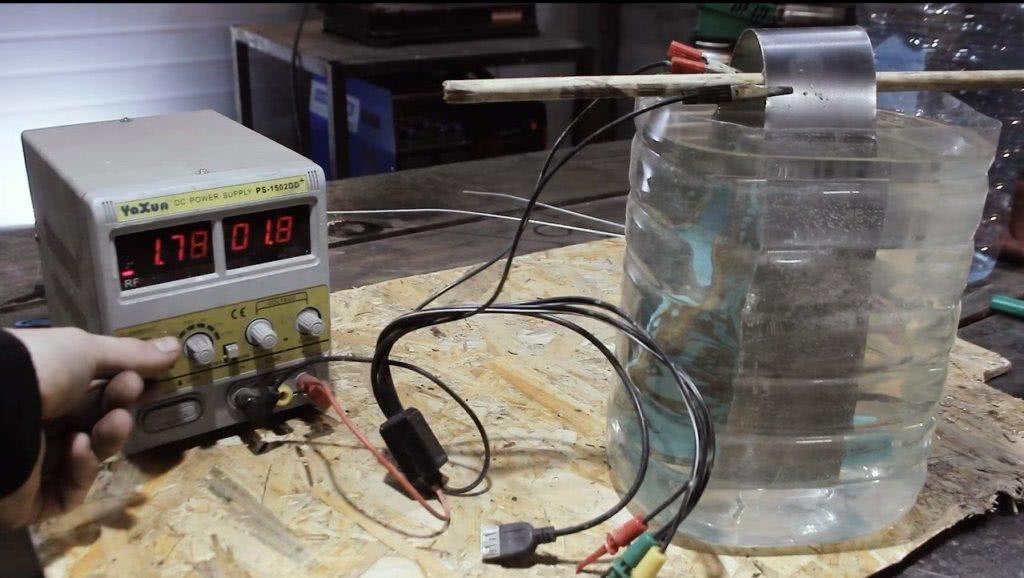

Источник тока
Для получения рисунка и равномерно обработанной поверхности применяется постоянный ток. Обеспечить его подведение нужно с помощью аккумулятора или зарядного устройства. Высокая мощность не требуется – подмечено, что хватит напряжения до 5 В и силы электрического тока до 700 мА.
Подключение:
- «плюс» – к заготовке из металла;
- «минус» – к электродам, погружаемым в раствор.
С ролью электродов справятся обычные столовые приборы – ложки или вилки. Главное требование к ним при травлении – не касаться заготовки при поданном токе.
Процесс будет сопровождаться повышенным газообразованием, это – следствие электрохимических процессов. Для соблюдения пожарной и промышленной безопасности необходимо выполнять всю работу с электрическим током как минимум на балконе, который отлично проветривается. Лучше – в гараже или на улице.
Трафарет с будущим узором.
Раствор
Травление производится в насыщенном до предела солевом растворе. Приготовление: в обычную воду сыпется поваренная соль до того момента, пока не остановится растворение (даже при помешивании). Допускается нагреть воду для увеличения растворяемости.
К таре для приготовления раствора требований нет. Применение раствора для травления необходимо производить к токонепроводящей емкости. Вполне подходит пластиковая емкость – от ведра до обрезанной 5-литровой бутыли.
Процесс травления.
Процесс меднения
При замене поваренной соли на аммиачную селитру (до 4 столовых ложек на 1 л воды) получается тот же раствор. В ходе травления он приобретет насыщенный голубой цвет в отличие от грязного – с солью.
Подготовка головы производится тем же способом. Единственное отличие – при желании получить разноцветную голову следует защитить только определенные места.
Далее:
- Оголенные провода зарядного устройства от мобильного телефона подключаются к голове («минус») и медной детали («плюс»), которая размещается в растворе.
- Деталь (любой формы) размещается у стенки – без прикосновения к голове.
- Длительность травления – до пары часов.
- Доставать топор для контроля слоя не рекомендуется.
На выходе получается ровное медное покрытие.
https://youtube.com/watch?v=nMqiKGfICQs
Разновидности топоров
Рассмотрим вариации топоров:
- Колун – тяжелый конусообразный топор. Из-за большого веса хорошо подойдёт для рубки крупных, твёрдых пород дерева.
- Столярный – небольшого веса и размера, имеет заострённое лезвие. Используют при внимательной, точной, аккуратной работе с древесиной.
- Таёжный – подходит для сруба деревьев, заготовки деревьев, сооружения хижины, удаления коры, сучьев.
- Цалда – предназначен для чистки территории от кустарников.
- Кухонный (поварский) – предназначен только для рубки костей. Из себя представляет небольшой топорик, с короткой ручкой и крупным «лезвием».
- Лесорубский – применяют лишь для рубки деревьев. Состоит с длинного топорища и широкого, острого лезвия.
Из всех приведённых видов нужнее и полезнее всех таёжный топор.
Отличительные черты таёжного топора:
- Небольшой вес.
- Маленькая площадь колющей поверхности (даёт возможность максимально глубоко вогнать его в древесину).
- Специфическая заточка лезвия (задний край намного меньший, тоньше чем передний.
Разработка и нанесение рисунка
Эскиз
Сюжетный рисунок, растительный орнамент, логотип или просто фраза – это лишь малый перечень идей рисунка, который будет красиво запечатлен на клинке. Выберите, какой узор вы хотите видеть на клинке и начинайте создание эскиза. Можно нарисовать самостоятельно или попросить профессионалов.
После чего нужно перенести рисунок на клинок. Для этого помещаем клинок в сканер, переносим изображение в программу CorelDraw, где обрисовываем контуры клинка. Далее накладываем подходящий орнамент. Результат следует продублировать в зеркальном отображении и отправить в печать.
Лакирование клинка и перенос рисунка
Клинок надо покрыть лаком заранее. Можно воспользоваться матовым лаком для пластмассовых моделей-копий. Лак нужно разбавить нитрорасстворителем, чтобы быстрее высох, и нанести аэрографом (можно и кисточкой). Лак используется потому, что в течение суток сохраняет пластичность и не крошится под скраббером.
Вырезаем эскиз, чтобы было проще подогнать к клинку, «зачерняем» оборотную сторону карандашом, крепим на клинке малярной лентой. После прорисовываем тонкой ручкой орнамент. В итоге получается рисунок на лаке.
Процарапывание рисунка
Рисунок по поверхности лака процарапываем с помощью скрабберов с различной заточкой
Важно, чтобы металл скраббера не был тверже металла клинка, а то будут царапины
Особенности рисунка
Интересно: Тонировка фар своими руками
В нашем примере травится «поле» (это самый сложный вариант, т.к. рисунок процарапать труднее), хотя возможен и более доступный вариант, когда травятся исключительно контуры рисунка.
Почему топор ржавеет
К этому приводит разрушение сплавов и металла вследствие химического контакта. На скорость этого процесса влияет температура. При температуре 100 градусов скорость увеличивается в несколько раз.
Только в идеальных условиях сохраняется жесткость и прочность. Но таких условий почти не бывает.
Можно отметить такие причины ржавчины:
- повышенную влажность воздуха (происходит окисление);
- выпадение осадка на необработанную часть;
- наличие блуждающих токов;
- наличие химических элементов в воздухе.
Сначала появляются яркие пятна, затем – коррозия. При игнорировании этого процесса налёт разрушает металл. Любой острый край – слабое место, так как защитный слой тонкий по краям.
Даже самый загрязненный топор можно очистить.
Шаг 3: Создаем шаблон, стойкий к кислоте
Проявите творческий подход!
Придумайте какой-нибудь узор, который в дальнейшем будет красоваться на вашем ноже.
Смысл переноса рисунка на металл заключается в том, чтобы создать защитный к кислоте слой на металле, под которым на металл не будет воздействовать кислота. На участках без защитного слоя, под воздействием кислоты металл потемнеет, а защищенный – останется светлым.
Для защиты можете использовать лак для ногтей, маркер по металлу, винил, наклейки, изоленту и другие трафареты.
Если вы желаете затемнить все лезвие полностью, то вам будет проще: трафарет не понадобится, нужно только защитить рукоятку.
Если же вам нужно сделать только маленький логотип, то необходимо защитить остальную часть лезвия скотчем или лаком для ногтей.

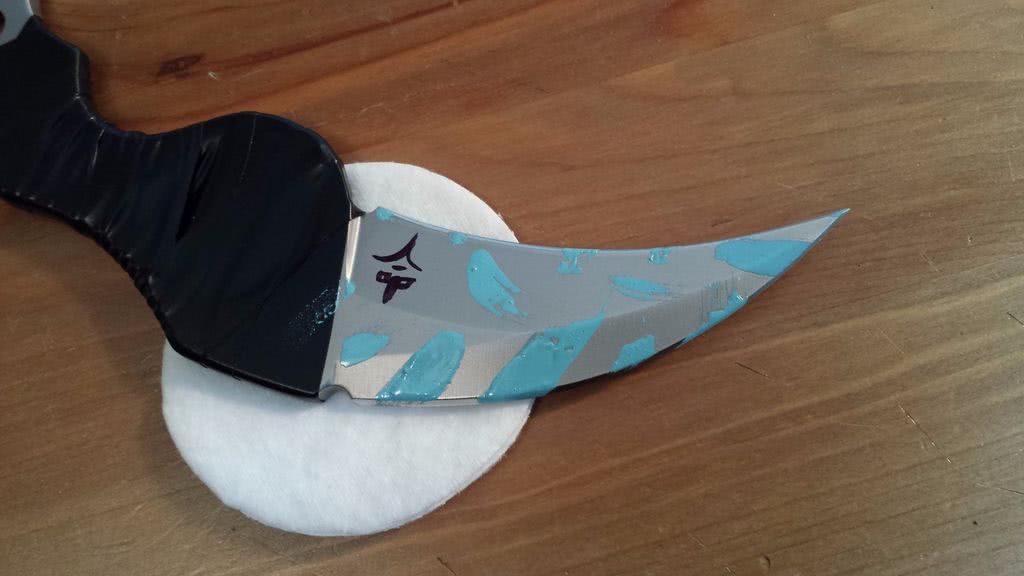

Если вы хотите протравить складной нож, то нужно будет защитить шарнир, фиксатор и рукоятку, иначе вы просто испортите нож.
Лак для ногтей лучше взять цветной, чтобы его было видно на поверхности.
Очищение детали
Для начала деталь, где запланировано изображение, зачищают мелкой наждачной бумагой и обезжиривают. Когда поверхность будет готова, нужно место, где будет наноситься рисунок, заклеить клейкой лентой или чем-то подобным. После этого всю остальную поверхность, где химическое травление не должно повлиять на металл, закрашивают краской. Она может быть любого цвета, главное, чтобы была стойкая к «Уайт-Спириту».
Когда краска высохнет, можно будет снять клейкую ленту. Под ней чистый металл, готовый для создания на нём рисунка. Теперь на этот «мини-холст» нужно нанести изображение. Его делают при помощи смолы, которую растворяют в «Уайт-Спирите», пока она не станет жидкой, как краска. Ею при помощи кисточки рисуют желаемое изображение. Чем хороша такая импровизированная краска, так это тем, что если в рисунке что-либо не получится, то можно будет это убрать, смочив тряпочку или ватную палочку в «Уайт-Спирите». Если на рисунке есть очень мелкие детали, которые плохо получились кисточкой, их можно подправить при помощи иглы, соскоблив лишнее после высыхания.
Таким способом можно осуществить травление ножа, ключей, в общем, любого металлического предмета. Теперь, когда рисунок полностью готов, можно приступать к самому травлению.
Источник тока
Для получения рисунка и равномерно обработанной поверхности применяется постоянный ток. Обеспечить его подведение нужно с помощью аккумулятора или зарядного устройства. Высокая мощность не требуется – подмечено, что хватит напряжения до 5 В и силы электрического тока до 700 мА.
Подключение:
- «плюс» – к заготовке из металла;
- «минус» – к электродам, погружаемым в раствор.
С ролью электродов справятся обычные столовые приборы – ложки или вилки. Главное требование к ним при травлении – не касаться заготовки при поданном токе.
Процесс будет сопровождаться повышенным газообразованием, это – следствие электрохимических процессов. Для соблюдения пожарной и промышленной безопасности необходимо выполнять всю работу с электрическим током как минимум на балконе, который отлично проветривается. Лучше – в гараже или на улице.
Трафарет с будущим узором.
Раствор
Травление производится в насыщенном до предела солевом растворе. Приготовление: в обычную воду сыпется поваренная соль до того момента, пока не остановится растворение (даже при помешивании). Допускается нагреть воду для увеличения растворяемости.
К таре для приготовления раствора требований нет. Применение раствора для травления необходимо производить к токонепроводящей емкости. Вполне подходит пластиковая емкость – от ведра до обрезанной 5-литровой бутыли.
Процесс травления.
Процесс меднения
При замене поваренной соли на аммиачную селитру (до 4 столовых ложек на 1 л воды) получается тот же раствор. В ходе травления он приобретет насыщенный голубой цвет в отличие от грязного – с солью.
Подготовка головы производится тем же способом. Единственное отличие – при желании получить разноцветную голову следует защитить только определенные места.
Далее:
- Оголенные провода зарядного устройства от мобильного телефона подключаются к голове («минус») и медной детали («плюс»), которая размещается в растворе.
- Деталь (любой формы) размещается у стенки – без прикосновения к голове.
- Длительность травления – до пары часов.
- Доставать топор для контроля слоя не рекомендуется.
На выходе получается ровное медное покрытие.
Виды
Экономическая деятельность человека привела к появлению различных разновидностей топоров. Самую большую группу составляют специализированные – мясницкий, пожарный, кровельный топор и многие другие.
В повседневной жизни наиболее часто используются:
- Топор. Тяжелый клиновидный топор с рукояткой средней длины или длиннее, используемый для колки дров.
- Плотницкий топор. Самый универсальный тип топора. Используется для всех основных работ по дереву. Часто используется как топор общего назначения. Он отличается от плотницкого топора тем, что он тяжелее.
- Топор для рубки деревьев. Классический топор дровосека. Задача – срубить дерево.
Это трио позволит вам решить большинство основных задач по деревообработке, с которыми сталкиваются владельцы частных домов и участков.
Топор Хозяин леса
Туристический, охотничий или универсальный топор. На щеке головы химическим способом выгравировано изображение медведя.
- Вес 1000 гр.
- Длина лезвия 170 мм.
- Материал головки – высокоуглеродистая сталь 60G.
- Зонная закалка позволяет снизить риск растрескивания головки при ударных нагрузках, сохранить твердость и остроту лезвия.
- Материал головки топора – дуб.
- Длина топора составляет 50 см.
- Страховочный ремень повышает безопасность топора.
Топор хозяина леса.
Топор ручной работы Святозар
Универсальный топорик в национальном стиле.
- Вес 1100 г.
- Длина лезвия 170 мм.
- Материал головки – высокоуглеродистая сталь 60G.
- Зонная закалка позволяет снизить риск растрескивания головки при ударных нагрузках, сохранить твердость и остроту лезвия.
- Материал, из которого изготовлена головка топора, – дуб.
- Длина топора 55 см.
- Качественная шлифовка повышает устойчивость головки к коррозии.
- Топорище покрыто морилкой, что уменьшает влияние влаги и продлевает срок службы топора.
https://youtube.com/watch?v=ylKBGAfZS74
Топор ручной работы Амба
Туристический, охотничий или универсальный топор. На щеке головы химическим способом выгравирован рисунок тигра (амба – эвфемизм для обозначения тигра, используемый аборигенами Дальнего Востока).
- Вес 1100 г.
- Длина лезвия 110 мм.
- Материал головки – высокоуглеродистая сталь 60G.
- Зонная закалка позволяет снизить риск разрушения лезвия при ударных нагрузках, сохраняя твердость и остроту лезвия.
- Материал головки топора – дуб.
- Длина топора составляет 50 см.
Кованая секира Дань Богу
Топор с двумя лезвиями в национальном стиле. На его щеках изображены рунические изображения Коловрата. Хотя формально это “боевой” предмет, его можно использовать как универсальный топор или для развлекательного метания.
- Вес составляет 2200 гр.
- Длина лезвия составляет 280 мм.
- Материал головки – высокоуглеродистая сталь 60G.
- Топор изготовлен из ясеня.
- Длина топора составляет 60 см.
Топор ручной работы Вегвизир
Универсальный или туристический топор. Щека покрыта рисунком скандинавского компаса от Vegvisir.
- Вес топора 1100 г.
- Длина лезвия 110 мм.
- Материал головки – высокоуглеродистая сталь 60Г с зонной закалкой.
- Топор изготовлен из древесины дуба, пропитанной морилкой, защищающей его от влаги.
- Длина топора составляет 50 см.
- Топор имеет кожаную оплетку, которая обеспечивает лучший захват топора.
Топор ручной работы Camping
Кемпинговый топор, который подходит для большинства походных работ.
- Вес 1100 г.
- Длина лезвия 110 мм.
- Материал головки – высокоуглеродистая сталь 60G с закаленной зоной.
- Материал хвостовика – дуб с влагостойкой пропиткой.
- Длина топора – 50 см.
- Топор имеет простую и эргономичную форму – удобную для большинства пользователей.
Источник тока
Для получения рисунка и равномерно обработанной поверхности применяется постоянный ток. Обеспечить его подведение нужно с помощью аккумулятора или зарядного устройства. Высокая мощность не требуется – подмечено, что хватит напряжения до 5 В и силы электрического тока до 700 мА.
Подключение:
Процесс будет сопровождаться повышенным газообразованием, это – следствие электрохимических процессов. Для соблюдения пожарной и промышленной безопасности необходимо выполнять всю работу с электрическим током как минимум на балконе, который отлично проветривается. Лучше – в гараже или на улице.
Трафарет с будущим узором.
Раствор
Травление производится в насыщенном до предела солевом растворе. Приготовление: в обычную воду сыпется поваренная соль до того момента, пока не остановится растворение (даже при помешивании). Допускается нагреть воду для увеличения растворяемости.
К таре для приготовления раствора требований нет. Применение раствора для травления необходимо производить к токонепроводящей емкости. Вполне подходит пластиковая емкость – от ведра до обрезанной 5-литровой бутыли.
Процесс травления.
Процесс меднения
При замене поваренной соли на аммиачную селитру (до 4 столовых ложек на 1 л воды) получается тот же раствор. В ходе травления он приобретет насыщенный голубой цвет в отличие от грязного – с солью.
Подготовка головы производится тем же способом. Единственное отличие – при желании получить разноцветную голову следует защитить только определенные места.
Далее:
На выходе получается ровное медное покрытие.
В пеньке
Это были простые и не очень интересные варианты рисунка такого нужного в хозяйстве инструмента. Разберем, как нарисовать топор для детей. Это будет секира, которая опущена острием в пень, а на заднем плане можно изобразить лес. Начнем с лезвия металлического элемента. От него ведем прямую рукоятки.
Немного подправим металлическую часть. Делаем все границы плавнее и с изгибами.
Добавляем несколько важных штрихов, которые вроде бы ничего не меняют, но без них рисунок будет не таким правдоподобным. На металле перед правой границей делаем кривую, загибая ее в середину. Одну линию добавляем на границе острия и части, насаженной на рукоять. Третью маленькую линию рисуем в самом уголке.
По линии, обозначающей скелет рукоятки делаем объемную часть деревянного элемента. К середине ручки расстояние между верхней и нижней кривой суживаем, а конец делаем шире.
Под лезвием топора рисуем сплющенный овал верхней части пня. Дорисовываем боковую поверхность.
По всей поверхности делаем вертикальные короткие кривые, имитируя кору дерева.
Все вспомогательные линии вытираем ластиком. Делаем все аккуратно, подправляя стертые части карандашом. Еще раз проходимся по всей конструкции рисунка и наводим необходимые линии.
А теперь осталось дело техники – необходимо разукрасить и нарисовать задний фон. Ручка топора будет желтой. Металлическая часть – черной, но на ней нужно сделать темным и светлым цветом разные потертости и небольшие сколы. Пень окрашиваем в зеленовато-коричневый оттенок. На заднем фоне рисуем светло-зеленым и границы высоких елей. За ними еще раз другие деревья, но цвет делаем еще более светлым и расплывчатым. Немного ближе делаем несколько елок цветом потемнее.
Как нарисовать топор
Сейчас мы будем рисовать топор карандашом поэтапно. Сегодня топор используется в деревнях для рубки деревьев, а в старые времена топор был холодным и метательным оружием.
Материалы для работы
— карандаш— ластик— черный маркер— цветные карандаши или акварельные краски
Приступаем к рисованию топора. Сначала нарисуйте руководящую форму и линию. Линию нарисуйте для ручки. Изогнутую прямоугольную форму нарисуйте для лезвия.
Нарисуйте более реалистичную форму лезвия топора.
Нарисуйте деревянную ручку топора.
Топор нарисован. Теперь давайте нарисуем пенек, в который будет вторкнут топор. Пенек рисуется просто. Сначала нарисуйте плоский горизонтальный овал, а от него две вертикальный линии вниз по бокам.
Сделайте детализацию пенька. Сотрите не нужные линии.
В конце разукрасьте топор. Ручку топора разукрасьте коричневым цветом. Лезвие разукрасьте черным цветом. Пенек разукрасьте серым цветом. Всё, топор нарисован.
Зачем используют гравировку
Промышленная гравировка, набирает обороты, все производители клеймят свои изделия на лезвии ножа. Но ручная работа, в которой присутствуют различные рисунки и изображения, находится сегодня, честно сказать не в лучшем положении. Но такие изделия, могут цениться очень высоко. В основном сегодня ручная гравюра, подразумевает определенный «шик» и статусность изделия.
Гравировка на ноже, придает ему уникальность и оригинальность. И такие предметы в основном оседают в руках коллекционеров. Сегодня ручную гравировку выполняет очень мало мастеров, но нужно это сделать еще и правильно. А не абы как. Лазерную гравировку можно найти в любой лавке по продаже сувениров, таким станком за приемлемую цену можно обработать клинок, типа «Дорогому другу» или «Любимому дедушке». Но ручной работы, вам не предложит никто. Поэтому настоящий ручной гравировщик сегодня «на вес золота».
7 форм топорищ для топора. Фото
Основным рубящим инструментов является – топор. Он универсален в хозяйстве, с помощью его можно выполнять различные работы. Рукоять топора называется – топорищем. Сама рукоять бывает разной формой, размером и материалом изготовления. В данной статье вы сможете ознакомиться с самыми известными формами топорищ для топора.
Данная форма топорища предназначена в основном для походных действий, такой топор очень легкий и его без проблем можно положить в сумку.
Удивительно, но от размера топорища зависит его предназначение и функции.
Неплохо сделана рукоять у данного топора.
Очень оригинально сделал мастер такой топор, где рукоять из кованой цепи.
Изогнутая рукоять придаёт еще более мощи при ударе, такой топор называется – «Кротос»
Топор еще и стрелять умеет – это что-то новенькое и явно необычное.
Этот топор может заменить вам даже нож.
Читать полностью (ссылка)
Что получится в итоге: насколько качественным будет рисунок
Если всё было сделано правильно, рисунок ничем не будет отличаться от того, который был на бумаге. При этом качество изображения не зависит от его сложности и количества мелких деталей. Если травление не принципиально, то можно оставить рисунок таким, каким он получился. Конечно, такое изображение не слишком устойчиво к агрессивным чистящим средствам и высоким температурам, но при отсутствии таких факторов он может продержаться до полугода. Это изображение тигра я решил оставить в виде простого рисунка.
Что касается травления, то для первых опытов с металлом лучше выбрать нечто более простое, особенно, если нет художественного образования или опыта гравировки по металлу. Но статья была бы неполной, если бы я не рассказал в ней о том, как произвести травление на металле, чтобы рисунок уже не стёрся никогда. Об этом я расскажу на примере другого кухонного ножа и более простого изображения – с художественным образованием у меня отношения не сложились, в отличие от технических и точных наук.
