Шаблон для кладки кирпича своими руками

Содержание

Как сделать подобный инструмент своими руками
Кирпичная кладка: способы имитации
Виды кирпичной кладки
- Кладка в зависимости от материала
- Кладка, в зависимости от особенностей укладки
Изготовление своими руками
Распространённые вспомогательные инструменты
Как правильно положить облицовочный материал
Основные ручные инструменты каменщика
Устройство, которое помогает сделать ровный слой раствора при проведении работ
Приспособление для дозирования раствора
Специальные приспособления
Основные ручные инструменты каменщика
Техника безопасности

Как сделать подобный инструмент своими руками

Для того чтобы изготовить приспособление самостоятельно, необходимо определиться, для каких целей оно предназначено:

Крепление шнура. Порядовка не всегда находится в арсенале первых подручных инструментов, а закрепление шнура необходимо. Существует вариант крепления с помощью гвоздей, но для этого необходимо ждать полного высыхания раствора. Это не очень удобно. Для того чтобы решить проблему, можно самостоятельно изготовить достаточно простой инструмент. Из металлического листа вырезается приспособление в форме буквы «Т». К нему крепится шнур. Затем края устройства загибаются строго по форме кирпичной кладки. Таким образом, даже без использования сложных приспособлений шнур надежно крепится к кладке и не нарушает ее.
Работа на высоте. Зачастую возникают ситуации, которые требует проведения работ с кирпичом на высоте. В строительных фирмах для этого используются краны. Для работы дома или на садовом участке могут пригодиться такие конструкции как леса. Изготавливается такое приспособление довольно просто. Возле стены или забора, для которого необходимо произвести кладку на высоте, устанавливаются 2 одинаковых по высоте козла. На них накладываются деревянные доски. Главное при сооружении таких приспособлений — обеспечить их максимальную устойчивость.
Кладка кирпича на одинаковой высоте. В случае отсутствия под рукой шнура или уровня можно использовать следующее нехитрое устройство. Из стального листа вырезаются детали М-образной формы. Затем в середине каждой детальки просверливается отверстие. Далее она сгибается под углом до получения правильных уголков, в отверстие вставляется резинка. Один уголок крепится на внешней стороне первого кирпича в ряду, другой на внешней стороне последнего кирпича в ряду. Резинка натягивается, и получается своеобразный уровень. Его можно использовать и для проверки уже готовой кладки, и для ориентира при выполнении работы.
Дозирование раствора. Очень часто возникает необходимость в точной дозировке раствора, она нужна в случаях рассчитанной до миллиметра толщине швов. Мастерок здесь не поможет. Но существует приспособление, которое можно сделать самостоятельно. Для этого берется лист железа или стали именно той толщины, которая необходима для швов. В нем вырезается продолговатое отверстие, которое соответствует ширине кирпича. Использовать его довольно просто. Оно просто накладывается на кирпичную кладку, с помощью ковша-лопаты и мастерка раствор наносится, выравнивается, излишки удаляются. В результате получается абсолютно ровная поверхность и одинаковая толщина раствора на протяжении всей кладки.
Заполнение швов бетонным раствором. Не всегда точно и быстро получается рассчитать количество раствора и заполнить шов полностью. Для качественного выполнения таких работ предназначено еще одно приспособление. Изготовить его можно также из металлического листа. Вырезается или берется лист прямоугольной формы, в нем прорезаются отверстия, которые по размерам совпадают с размерами кирпича. Приспособление прислоняется к кирпичам, шов затирается именно по их площади. С помощью данного устройства, также как и с помощью предыдущего, можно контролировать толщину даже боковых швов в труднодоступных местах.

Таким образом, существует большое количество инструментов, которые изготавливаются специально для правильной и быстрой кладки. При отсутствии любого из основных устройств, его можно с успехом заменить приспособлением, сделанным своими руками.

Кирпичная кладка: способы имитации

Если вас не устраивает вариант, где работает только одна штукатурка, кирпич можно сделать и по-другому. Например, частенько используется гофрокартон, который нарезается в нужном количестве по размеру боковушек сторон кирпича. Каждый такой картонный кирпич вы должны своими руками намазать клеем ПВА. Довершить образ имитации кладки могут бумажные салфетки, верхний слой которых выполнит функцию декупажа – если вам нужна декоративная отделка фрагмента стены, это очень хороший вариант.

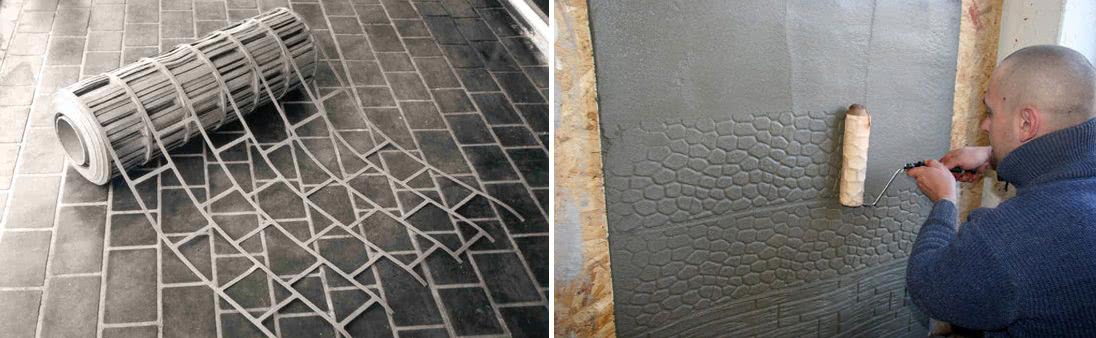

Что еще, если не просто штукатурка? Кирпич можно сделать и тиснением трафаретом. Работу эту проводят по свежей штукатурке. Как сделать это – вы используете полимерный или же резиновый плоский трафарет, на нем нанесен рельефный рисунок кирпичной кладки. Трафарет смочите водой и прижмите к оштукатуренной стене. А потом он отнимается от стены, а перед вами кирпич за кирпичом.

Виды кирпичной кладки

Поскольку кирпичи укладываются не «абы как», а в определенной последовательности, то разновидности кирпичной кладки тоже имеют свои названия.

Кладка в зависимости от материала

Кирпичная (классическая) — производится из обычного (керамического) или силикатного кирпича;
Мелко — и крупноблочная — из блоков различного размера (шлакоблоков, газобетона, пенобетона, керамического или цементного кирпича. Тут следует выбирать аккуратнее, поскольку вес кирпичной кладки будет оказывать существенное влияние на фундамент дома);
Тесовая — из обработанного камня определенной геометрической формы;
Бутовая — производится из камней неправильной формы, имеющих в своем составе бут с цементом.

Кладка, в зависимости от особенностей укладки

Сплошная — представляет собой монолитную конструкцию, ширина которой составляет полкирпича. При этом кирпичи расположены продольно по отношению к наружной стороне стены;
Облегченная и армированная — первая применяется для возведения конструкций малоэтажных домов (чаще в 1-2 этажа), состоит из двух параллельных стен, возведенных в полкирпича. Полость между стенками заполняется утеплителем. Вторая применяется тогда, когда требуется возведение усиленных конструкций — для строительства стен, испытывающих повышенную нагрузку. В этом случае стены армируют поперечно, укладывая металлическую сетку каждые три кладочных ряда.
Декоративная — этот вид кирпичной кладки используют практически повсеместно, т.к. с ее помощью оформляют фасады стен, арки, колонны. При декоративной кладке можно комбинировать разные типы кирпича (к примеру, силикатный и керамический), однако при этом производится дополнительное армирование.

Кирпичная кладка угла в 1 кирпич: «Многорядная система перевязки»:

В 1,5 кирпича: «Многорядная система перевязки»:

В 2 кирпича: «Цепная система перевязки»:

Изготовление своими руками

Различные наборы предлагают многие строительные магазины. Однако порой бывает трудно найти то, что полностью удовлетворяло бы потребности мастера. Поэтому многие берутся за самостоятельное изготовление нужного инструмента.

Чтобы сделать уровень, достаточно найти хороший металлический цилиндрик, лучше всего с острым конусным носиком, и привязать его к тонкому прочному шнуру. Для проверки ровности стены прекрасно подойдёт длинная прямая рейка или доска. Для удобства в средней части на ней делают рукоятку.

Сложнее дело обстоит с тем, как нанести ровный слой раствора на очередной ряд. Для этого делают шаблон для кирпичной кладки.

Вот пошаговая схема его изготовления:

Готовят материалы для работ и инструменты.
Из реек делают рамку. По ширине она должна быть такой, чтобы плотно надевалась на кирпичную кладку возводимой стены. Для этого продольные планки должны выступать на 5-10 см по сравнению с поперечными.
Поперечные планки делают высотой равной высоте наносимого слоя раствора. Для кирпичной стены в полтора кирпича это 10 см.
Для удобства по бокам прибивают рукоятки.
Для защиты от коррозии изделие покрывают паркетным лаком и регулярно чистят после использования.

Watch this video on YouTube

Распространённые вспомогательные инструменты

Поскольку строительство кирпичных домов практикуется с давних времён, за это время люди придумали множество приспособлений, облегчающих работу человека, укладывающего кирпич. При этом не только облегчается труд мастера, но и повышается качество кладки, а также укорачиваются сроки возведения стен.

Чаще всего используются следующие приспособления для кладки кирпича своими руками:

Самый распространённый, а также необходимый инструмент – это кельма . Это изделие в виде гладкой стальной лопатки. С помощью кельмы мастер выравнивает бетонный раствор, затирает швы, удаляет с поверхности стен лишнюю строительную смесь.
Отвес относится к разряду измерительных приспособлений при выполнении кирпичной кладки. С помощью этого приспособления проверяется вертикальность стен, а также правильность выполнения углов. В зависимости от длины отвеса контроль над вертикальностью стен можно осуществлять на высоту нескольких этажей.
Шнур нужен для разбивки высоты кладки на этапе подготовки к кладочным работам. Также с помощью шнура можно проконтролировать правильность выполнения работ. Обычно такое приспособление называют причалка, поскольку выполняемая кладка должна причаливать к натянутому шнуру. Иными словами причальный шнур используется для контроля горизонтальности и прямоты выполняемой кладки.
Ковш-лопата обычно применяется для перемешивания строительного раствора, но он нужен и в процессе выполнения кирпичной кладки. При помощи этого приспособа цементный раствор наносится на укладываемый камень. Это изделие просто необходимо при работе со значительным количеством раствора.
Уровень . Это приспособление тоже можно отнести к категории измерительных инструментов. С помощью уровня контролируется ровность выполненной стены в горизонтальной плоскости. Это приспособление состоит из удлинённого прочного корпуса, внутри которого находятся ёмкости с незамерзающей жидкостью и пузырьком воздуха. По расположению пузырька в ёмкости и делают выводы о горизонтальности кладки. То есть, если уровень уложить продольной стороной на кладку, то пузырёк воздуха должен быть строго посередине ёмкости. Это говорит о правильности выполнения кладочных работ.
Специальное приспособление, предназначенное для декоративного оформления швов, называется расшивка . Это изделие применяется для кладки облицовочного кирпича. Расшивка не только выравнивает швы, но и придаёт им нужную форму. В зависимости от технологии выполнения кладки могут использоваться расшивки разных форм и размеров.
Правило – это рейка для кладки кирпича, которая позволяет контролировать ровность выполнения лицевой кладки. Внешне это обычная ровная и гладкая планка, с помощью которой контролируется ровность укладки внешней стороны рядов.
Молоток-кирочка используется для придания камню нужного размера и в случае появления ошибок при выполнении кладки. С помощью этого изделия можно отколоть ненужные части кирпича или придать камню нужную форму.
Порядовка – это приспособление, которое крепится к первому кладочному ряду. С помощью этого изделия можно точно вымерять расположение камней и целых рядов относительно друг друга. Довольно часто порядовка используется при кладке облицовочного кирпича своими руками, поскольку с её помощью можно создавать различные рисунки и узоры на внешней стороне кладки. Также с помощью порядовки можно разметить места расположения оконных и дверных проёмов, а также других конструктивных элементов здания. Иногда порядовка используется для фиксации шнура и выравнивания кладки.

Как правильно положить облицовочный материал

Один из вариантов того, как правильно класть облицовочный кирпич вместе с утеплителем

Если Вы хотите выполнить кладку своими руками, хотим подчеркнуть, что подобная кладка считается очень трудоёмкой и непростой, требующей особого внимания и точности. При большом объёме работ Вам будет нужен напарник. И в этом случае цена кладки возрастёт.

Обычно фасадный материал кладут одновременно с возведением дома, и связывают стену и облицовочную кладку особой кладочной сеткой, утепляют внутри по желанию.

Мы рассмотрим вариант кладки для облицовки после возведения здания, для которого использовали строительный кирпич. Особо отметим, что цоколь делают выступающим за стену не меньше, чем на 12.0 см. Такое расстояние даст возможность сделать хороший упор для строящейся стенки. В этом случае придётся обязательно укрепить и расширить цоколь.

Необходимо определиться с инструментами, которые Вам потребуется:

бетономешалка;
мастерки;
вёдра;
леса;
нитки;
молоток;
отвес;
прутик длиной 80 см квадратного сечения 10Х10 мм;
круглый прутик для расшивки швов диаметром 10 см.

Поэтапная инструкция по кладке:

выравнивание цоколя;
раскладка;
облицовка;
мытье (очистка).

Расшивка швов

Сначала выравниваем цоколь по горизонтали раствором, используя уровень или строительную правилу. Потом раскладываем кирпич всухую. Это делают, чтобы верно определить место его подрезания, и где лучше швы разыграть для лучшей связки в углах.

В местах проёмов для окон и дверей ряды не должны прерываться, иначе в дальнейшем подобная раскладка получится над дверью или окном. Здесь кирпич подрезают.

Далее укладываем облицовочный материал. Сначала заводятся углы. Кладку начинают с углов здания по высоте 4-6 рядов. Потом натягивают нитку и выполняют облицовку под шнур или нитку.

Для такой работы лучше использовать раствор в пропорции 1:4. Если существует возможность, возьмите мелкий песок из карьера, содержащий немного глины. Если у Вас есть помощник, перемешиваем смесь в бетономешалке, также её можно перемешать небольшими порциями с помощью миксера

Очень важно постоянное соблюдение пропорций

Прутик необходимо положить на край кирпича, потом раствор кладём чуть выше прутика, который используется, как шаблон для кладки облицовочного кирпича, и устанавливаем его, ударяя молотком или ручкой кельмы, чтобы он коснулся прутика.

Когда кирпич большой и касается шнура, тогда прутик снимают и ставят его до уровня нитки. Именно в такой способ добиваются одинаковых швов. Если запачкали лицевую сторону, её очищают сухой тряпкой до того, как раствор высохнет.

Очень важно выполнять правильную привязку со стеной. Если стена не имеет выпирающих из стены прутиков и сеток для штукатурки. Поэтому крепимся к стенке, применяя дюбеля и хорошо гнущуюся вязальную проволоку

Поэтому крепимся к стенке, применяя дюбеля и хорошо гнущуюся вязальную проволоку.

Как это делают:

на стенку забивают дюбель 6-ку;
к шляпке прикручивают проволоку, длина которой должна равняться ширине кирпича;
кончики проволоки должны быть внутри кладки, а не торчать;
по высоте вяжутся через 4 ряда, а по ширине через 60-70 см.

Привязку можно выполнять различными способами. Главное – хорошая связка между стенкой и облицовкой.

Пространство между стенкой и облицовкой нельзя засыпать раствором. Обязательно сделайте зазор, который способствует хорошей теплоизоляции здания.

Необходимый зазор для теплоизоляции здания

Проёмы для дверей и окон делают колонной, укладывая кирпич узкой стороной. Для откосов по желанию можно использовать материал другого цвета. Швы расшивают при выполнении кладки, чтобы леса не двигать повторно.

Потом швы заполняют раствором и затирают, используя круглый прутик. По окончании расшивки готовую поверхность вытирают сухой тряпкой. Все, кладка закончена.

https://youtube.com/watch?v=M_0pYSMDgJk

Основные ручные инструменты каменщика

Для любой работы существует минимально необходимый набор инструментов. В наборы типа «Сам себе каменщик», как правило, входит кельма, молоток с киркой и расшивка. Дополнительные приспособления имеет смысл приобретать или изготавливать, если в процессе работы возникают специфические потребности или желание поэкспериментировать. Из чего же состоит базовый набор каменщика?

Кельма

Инструмент-символ строительного дела. Определение гласит, что это «плоская лопатка для укладывания раствора на плоскость». В целом так и есть, но с ее помощью можно также снимать излишки смеси со швов, скалывать высохшие наплывы и выполнять массу других действий.

Согласно принятой классификации кельмами каменщиков считаются лопатки трапециевидной формы со скругленными вершинами. Штукатуры пользуются инструментом с острой вершиной и скругленными углами у основания.

При большой ширине ряда укладываемого материала применяется специальная лопата-ковш. Она же служит для перемешивания раствора.

Ничто не мешает использовать кельму для отделочных работ при кладке кирпича, но форма инструментов выбрана не случайно и мастерком каменщика работать все же удобнее.

Существуют и другие типы кельм:

Наружные и внутренние угловые (половины рабочей лопатки расположены под углом в 90 градусов друг к другу).
Отделочная, с рабочей частью в виде четкой трапеции без скругления углов.
Плиточная, лопатка которой имеет конфигурацию равнобедренного треугольника со скошенными вершинами.

Правильный молоток

Второй по важности инструмент каменщика – молоток с киркой. Обух такого молотка снабжается плоским лезвием, которое используется для обтесывания кирпичей до нужного размера

С этой задачей справляются и специальные пилы, но применение кирки дешевле и быстрее, хоть и требует навыка.

Боек или рукоятка инструмента также используются для точного позиционирования кирпича на еще не схватившемся растворе. Легкие постукивания смещают его в необходимую сторону, не нарушая целостности подготовленной постели.

Расшивка

Фактически представляет собой длинный желобок, закрепленный на рукоятке под определенным углом. Ширина рабочей части соответствует ширине шва, а профиль – его конфигурации. Используется для чистовой отделки швов и, заодно, контроля их толщины.

После проглаживания не полностью схватившегося раствора швы приобретают окончательный вид. В зависимости от профиля расшивки они могут быть плоскими или обладать отрицательным или положительным диаметром.

Устройство, которое помогает сделать ровный слой раствора при проведении работ

Толщина слоя раствора — самый важный момент в процессе кладки. При слишком толстом шве излишки раствора будут выдавливаться наружу, что потребует оперативного удаления и постоянной очистки лицевой поверхности кладки.

Тонкий слой не позволит получить достаточно прочного соединения кирпичей и нарушит монолитность кладки

Кроме того, весьма важно постоянно выдерживать одинаковую толщину слоя, что можно осуществить только при наличии навыка

Неподготовленному человеку окажет значительную помощь специальное приспособление, при помощи которого можно создавать ровный слой раствора одинаковой толщины и ширины. Называют его по-разному, наиболее точным названием представляется — «дозатор».

Дозатор для нанесения раствора представляет собой рамку без дна, укладываемую сверху на кирпичную кладку. Она всегда занимает одинаковое положение, которое может определенным образом регулироваться при помощи специальных упоров.

Внутреннее пространство уложенной рамки заполняется раствором. Боковые планки рамки служат направляющими, при помощи которых слой раствора калибруется по толщине.

Все действия каменщика производятся по простой схеме:

Дозатор устанавливается на нужном участке кладки.
Полость рамки заполняется раствором.
Излишки удаляются при выравнивании слоя путем проведения боковой поверхности кельмы (или небольшого правила) по направляющим.
По мере укладки кирпича дозатор перемещается вдоль поверхности ряда, причем, снимать и устанавливать каждый раз по новой не требуется, устройство просто сдвигается по мере необходимости.

Устройство может иметь длину, удобную для укладки нескольких кирпичей за раз. Единственным дополнительным моментом становится нанесение слоя на тычковую (торцовую) поверхность кирпича, что не так сложно.

При этом, существуют доработанные варианты таких дозаторов, имеющие специальный перпендикулярный отвод для нанесения раствора на тычковую часть кирпича. С таким устройством работа приобретает полуавтоматическую суть — требуется только контролировать положение материала, а количество и геометрия нанесения раствора настроены раз и навсегда.

Можно также использовать отдельный торцевой дозатор (в некоторых случаях так гораздо удобнее), который прикладывается к только что уложенному кирпичу и подобным образом наносится слой раствора.

ВАЖНО!
При использовании дозатора скорость кладки повышается многократно, а чистота и опрятность шва такие же, как у самых высококвалифицированных каменщиков.

Приспособление для дозирования раствора

В кладке кирпича есть свои сложности. Часто возникает необходимость в дозировке раствора с точностью до миллиметра. Здесь не поможет ни мастерок, ни любой другой инструмент для кирпичной кладки. Но есть приспособление для подобной работы. Его вполне можно изготовить своими руками. Достаточно взять лист металла. Его толщина должна быть равной этому показателю у шва. В нем нужно вырезать отверстие по ширине кирпича. Пользоваться приспособлением очень просто. Его накладывают на стену и мастерком или лопатой-ковшом накладывают раствор. Рабочий раствор выравнивается, его излишки удаляются. В результате должна получиться ровная поверхность с одинаковой толщиной. Это приспособление позволяет уменьшить время, необходимое для выполнения некоторых отдельных этапов работы, экономить рабочий раствор и сделать легче работу каменщика.

Виды кладок кирпича.

Приспособление можно самостоятельно изготовить из куска пластика нужного размера. Пластиковый корпус после работы нужно тщательно вымыть. Можно выполнить приспособление любой ширины. Для его изготовления нужно взять пластик или ДСП, стальные угольники. Скрепить детали можно саморезами или шурупами. Из ДСП делается своеобразный ящик, не имеющий дна. Из инструментов понадобятся:

готовый ящик или ДСП;
шурупы;
уголки из стали;
электрическая дрель;
молоток;
отвертка;
карандаш;
рулетка.

При выборе такого приспособления в магазине или при самостоятельном изготовлении необходимо точно выбрать ширину зазора. Она должна равняться толщине стены. Хотя можно выбрать устройство с регулируемыми размерами.

Специальные приспособления

На этом перечень инструментов и подручных средств не ограничивается. Не только каменщики, но и любые более-менее опытные мастера всегда стремятся облегчить себе работу и поднять производительность за счёт использования разного рода приспособлений. Часть из них делается своими руками, часть покупается, суть не в этом: инструменты эти довольно специфичные, они не обязаны быть в арсенале каждого, но они бывают крайне полезны. Среди таких можно назвать:

1. Шабровки. Идеально подходят для снятия излишков раствора внутри вентиляционных и технических колодцев.

2. Опалубки, чаще всего самодельные, помогают изготовить небольшие проёмы и бойницы, а также незаменимы при выкладывании арочных конструкций. Сюда можно отнести также поддерживающие оклады оконных и дверных проёмов.

3. Если в кладке используется кирпич разных размеров, очень полезными оказываются шаблоны, позволяющие быстро установить марку камня. В особенности это касается работы с прямыми и клиновидными камнями, которые с первого взгляда отличить не так-то просто.

4. Для кладки стен в два слоя с пропуском нет нужды выравнивать по причалке обе линии. Достаточно вести по шнуру одну, а вторую выравнивать с помощью дистанционной рамки.
