Как сделать проем в несущей стене

Содержание

Проем в несущей стене панельного дома.

Согласованная планировка квартиры с проемом в несущей стене между комнатой и кухней.

Если в базе данных приведенного сайта нет адреса Вашего дома, но он находится в Москве, то данное здание является новостройкой и в базу его ещё не внесли. В этом случае серию здания следует узнавать у застройщика. Если у Вашего дома не прописана серия, то он является индивидуальным, то есть строился по отдельному специально разработанному именно для него проекту.

Итак, теперь разберём в каких случаях можно выполнять дверной проем в несущей стене панельного дома и какие к нему предъявляются требования.

4.1. Здание сдали после 2007 года и автором его проекта является МНИИТЭП или Моспроект.

Письмо МНИИТЭПа.

В этом случае затрагивать несущие конструкции запрещено.

Они объясняют это тем, что начиная с 2007-ого года их типовые серии проектируются с защитой от прогрессирующего обрушения, а при выполнении непроектных проемов в несущих стенах она нарушается. Соответствующее письмо проектного института МНИИТЭП приведено вверху.

К сожалению, МНИИТЭП является автором проектов 90% серий всех панельных домов в Москве. Иными словами, если типовая серия Вашего дома разработана МНИИТЭПом или Моспроектом и дом сдан в эксплуатацию после 2007-ого года, то сделать проем в несущей стене панельного дома не удастся. Более того, в таких домах автор проекта дома даже не разрешает убирать подоконный блок оконно-дверного проёма при выходе на балкон или лоджию.

Однако, в таких домах разработчик в несущих стенах заложил специальные места (на строительном сленге их называют «вафли») с утоньшением, в которых сделать проём возможно. Чаще всего, такая «вафля» предусмотрена в стене между кухней и гостиной. Выглядит она как углубление в несущей панели в габаритах проёма. Пример такого места приведен на фотографии. Данный участок стены не содержит рабочей арматуры и специально предназначен для того, чтобы его можно было ликвидировать. Таким образом, удаётся сделать проем в несущей стене панельного дома.

Вафля- углубление под проём в несущей стене.

Если панельное здание было построено после 2007-ого года, но его разработчиком является не МНИИТЭП или Моспроект, то описанные ограничения на них нераспространяются.

4.2. Все остальные панельные здания.

Во-первых, проём должен располагаться от наружной стены или от существующего проема в несущей стене на расстоянии не менее метра. Во-вторых, максимальная ширина проёма в большинстве случаев составляет 900 мм. В очень редких случаях и некоторых сериях допускается ширина проема в 1000-1200 мм., но не более. Таким образом, устройство проема в несущей стене возможно только с соблюдением этих требований. В-третьих, МНИИТЭП в спроектированных им домах

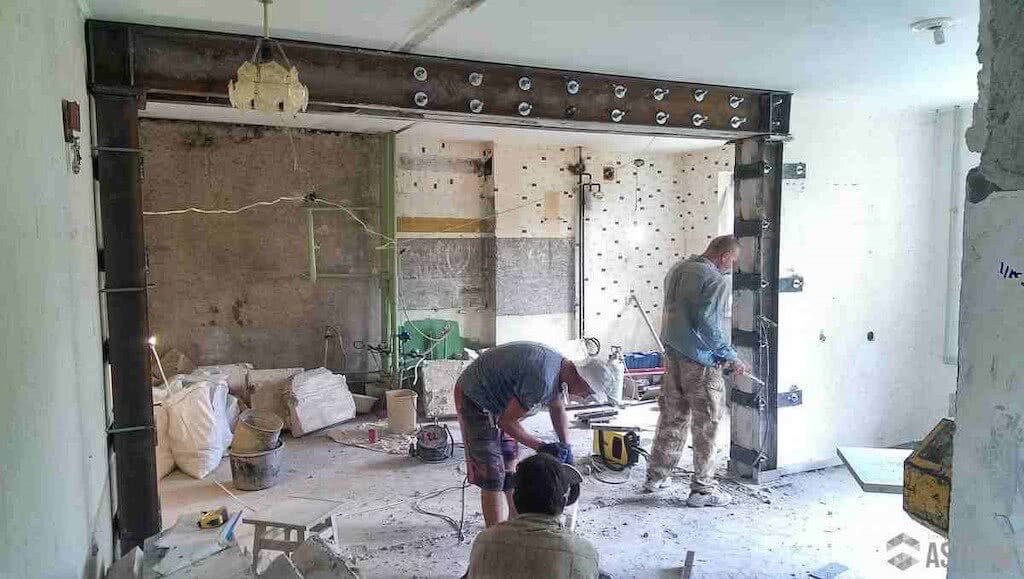

Проем в несущей стене панельного дома с усилением.

практически всегда не разрешает выполнять проёмы в несущих стенах квартир, расположенных на первом или втором этажах, так как в этих случаях оставшиеся участки стены не проходят расчет на прочность под нагрузкой от выше расположенных этажей. В-четвертых, МНИИТЭП в своих домах разрешает в одной квартире выполнять только один проем в несущей стене. То есть, если в квартире, расположенной в панельном здании типовой серии, которую разрабатывал проектный институт МНИИТЭП, планируется устройство двух проемов в несущих стенах или одно расширение дверного проема в несущей стене в стороны или вверх с устройством второго, то согласовать их не получится. Моспроект (разработчик типовой серии КОПЭ) разрешает затрагивать несущие конструкции в одной квартире в двух местах.

В конечном итоге возможность устройства проема в несущей стене, его местоположение и габариты определяются организацией- автором проекта дома, который выполняет для этого специальное техническое заключение о допустимости и безопасности такой перепланировки. Уже на основании такого заключения и проектной документации согласующий орган выдаёт соответствующее разрешение на ремонт.

4.3. Проём в несущей стене панельного дома- цена.

Многие задают нам вопрос: Сколько стоит проем в несущей стене? Чтобы оценить стоимость согласования проема в несущей стене, как мы уже говорили, свяжитесь с нами по почте или телефону, указанным в начале статьи. Стоимость же самого выполнения проема в несущей стене с усилением и материалами составляет около 50 000 рублей.

Виды кладки кирпича

При строительстве зданий из кирпича применяется несколько способов кладки:

  1. Ложковая кладка. Ее смысл заключается в том, чтобы каждый ряд сдвигался на половину кирпича. Благодаря этому в общей конструкции швы не совпадают и прочность увеличивается. В простонародье ее называют кладкой «в полкирпича».
  2. Цепная. Подразумевает под собой чередование двух горизонтальных рядов. Первый ряд выполняется ложковым способом, а второй тычковым.
  3. Тычковая кладка. Кирпичи располагаются торцами наружу. Стена становится гораздо прочнее и устойчивее, повышаются показатели шумо- и теплоизоляции. Однако материала для изготовления стен тычковым способом нужно гораздо больше. Из-за этого такой способ кладки не используется для строительства многоэтажных домов.

https://youtube.com/watch?v=ZRRkRhScqDg

При создании стены из кирпича необходимо армировать конструкцию. Для этого делается перевязка металлической сеткой или арматурой малого диаметра. Армирование выполняется через каждые 2-3 ряда. Готовая стена становится прочнее и долговечнее.

Как делают проемы в панельных домах

Чтобы правильно выполнить проем в стене необходимо не только получить соответствующее разрешение, но также выполнить все требуемые мероприятия по усилению несущих конструкций, нужные для того, чтобы в результате капитального ремонта дом не стал менее функциональным и надежным.

В панельных домах практически все внутренние стены выполняют несущие функции, потому собственникам таких квартир приходится часто идти к проектировщикам и согласовывать будущий ремонт с ответственными органами. Перед наймом специалистов для перепланировки, рекомендуется узнать точную серию многоквартирного дома.

Серия — это название архитектурного проекта, по которому возводилось здание. На основе одного такого проекта могут возводиться десятки и сотни однотипных многоквартирных домов. Помимо серии рекомендуется узнать также год постройки здания, тип несущих стен (используемые строительные материалы).

После можно определить, являются ли стены, в которых планируется сделать проемы несущими. Если одна из затрагиваемых ремонтом стен выполняет несущие функции, необходимо определить строительное предприятие, занимавшееся разработкой проекта дома. Узнать серию дома и авторов проекта можно в Управляющей компании или у застройщика.

Чтобы самостоятельно не разбираться в особенностяхсоздания проема в несущих стенах, можно сразу обратиться к проектировщикам перепланировки, которые самостоятельно изучат все исходные сведения и расскажут, можно ли в вашей квартире выполнить капитальный ремонт или нет.

Для определения возможности перепланировки в типовом панельном доме необходимо разобраться, к какой из двух категорий он относится.

Разрешение на создание проемов в конструкциях МНИИТЭП не выдает, так как подобные сооружения проектируются со специальной зашитой от обрушений, которая может быть нарушена из-за масштабной перепланировки.

МНИИТЭП является крупнейшим автором архитектурных проектов многоквартирных домов. До 90% панельных домов в Москве построены по проектам данного предприятия, потому, если ваш дом создан после 2007 года, не удастся получить разрешение на его перепланировку. В этих домах, помимо прочего, запрещается убирать подоконные блоки.

При всем при этом, разработчики типовых многоквартирных домов заложили в конструкцию объектов специальные возможности для создания проемов в отдельныхместах. Некоторые стены в новых панельных домах имеют специальные утоньшения, называемые строителями «вафлями», в таких местах можно без особых проблем сделать проем, если выполнять все требования законодательства.

Чаще всего «вафля» в панельном доме располагается в стене, разделяющей зал и кухню, она представляет собой небольшое углубление в несущей стене и по габаритам напоминает стандартный дверной проем. В таких участках нет рабочей арматуры, поэтому здесь возможно сделать проем, не нарушая технических характеристик строения.

Для панельных домов, построенных до 2007 года и после 2007 года (если авторами проектов не являются Моспроект и МНИИТЭП) описанные выше ограничения на перепланировку не действуют. В таких строениях можно создавать проемы в несущих стенах, но для этого необходимо выполнить целый ряд важных требований.

Для согласования перепланировки нужно, чтобы проем располагался в подходящем месте: на расстоянии 1 м от наружной стены и существующих дверных проемов. Кроме того, создаваемое отверстие в несущей конструкции должно соответствовать, своими габаритами, установленным нормам. Максимальная ширина проема должна составлять не более 90 см. Лишь в некоторых домах допускается создание проема шириной до 100 или 120 см.

Если дом построен до 2007 года и его авторами является МНИИТЭП, собственник квартиры на первых этажах вряд ли сможет согласовать перепланировку несущих конструкций. Запрет объясняется возрастающей нагрузкой от других этажей на стену, из-за которой конструкции могут разрушаться.

МНИИТЭП вообще разрешает создавать не более одного проема/отверстия в несущих конструкциях квартиры. То есть, собственник не сможет получить разрешение на создание двух проемов, даже если его жилище и запланированные проемы соответствуют всем описанным выше требованиям. Если дом спроектирован Моспроектом, собственник может сделать в квартире два проема.

В целом можно сказать, что возможность создания проема в несущей стене определяется только автором проекта здания. Сотрудники проектного предприятия тщательно изучат особенности объекта и сделают вывод о том, можно ли выполнить необходимый собственнику капитальный ремонт таким образом, чтобы в результате него дом не стал менее надежным.

Выполняем работы по пробивке проемов в кирпичных и панельных стенах

Наша компания оказывает услуги по устройству проемов в несущих стенах жилых квартир, магазинов, нежилых помещениях, производственных помещениях, а также в частных домах, коттеджах и др. При производстве работ мы используем профессиональное оборудование. Выполняем весь комплекс работ: подготовительные работы, демонтаж конструкций и перегородок, алмазную резку, бурение, сварочные работы, монтажные работы, вывоз мусора, возведение перегородок, отделочные работы. Разрабатываем проекты усиления проемов в несущих стенах. Подготовим всю необходимую документацию для дальнейшего согласования, а именно: проект перепланировки, заключение о возможности перепланировки с устройством проема, заключение о качестве выполненных работ после проведенной перепланировки.

Устройство проема в панельной стене

Устройство проема в панельной стене

Устройство проема в кирпичной стене

Устройство проема в панельной стене

Как правильно выполнять устройство проемов

При проведении перепланировки помещений (квартир, магазинов, офисов и т.д.) нередко возникает необходимость в устройстве дополнительных проемов в стенах. Прежде всего, необходимо узнать, является ли стена, в которой Вы собираетесь выполнить проем несущей или является перегородкой. Несущая стена воспринимает нагрузку от вышележащих перекрытий, а также от собственного веса и веса других опирающихся на нее конструкций, поэтому устройство проемов в таких стенах выполняется только с установкой усиления

Особое внимание следует уделить месту расположения вновь пробиваемого проема (имеется ли опирание над предполагаемым проемом несущих балок, каким образом располагаются дверные и оконные проемы на этажах выше и ниже предполагаемого проема). После анализа конструктивной схемы здания, определяется рациональное место устройства проема, позволяющее сократить сложность конструкций усиления

Устройство проемов в перегородках не требует проведения сложных мероприятий по усилению, т.к. нагрузка на перегородку передается только от собственного веса самой перегородки, однако установку перемычек выполнять необходимо (избегая таким образом выпадения материалов над пробиваемым проемом).

Если Вам необходимо выполнить проем в несущей (капитальной) стене здания, то для обеспечения безопасной эксплуатации помещения обязательно выполняется усиление по специально разработанному проекту усиления.

Если Вы не знаете какие стены в Ваших помещениях являются несущими, обратитесь к нашим специалистам, которые определят несущие стены и проконсультируют Вас по вопросам согласования устройства проемов.

Устройство проема в кирпичной стене

Устройство проема в кирпичной (капитальной) стене здания, обычно выполняется путем установки стальной перемычки из двух швеллеров. Перемычка устанавливается непосредственно над пробиваемым проемом с заведени ем ее в кирпичную кладку и стягивается шпильками. В отдельных случаях выполняется установка дополнительных стоек с пластинами, предусматривается усиление простенков и т.д. Перед выполнением усиления производится сбор нагрузок на перемычку и производится подбор элементов уси ле ния. Производство работ по устройству усиления необходимо выполнять по специально разработанному проекту, организацией имеющей допуск к производству соответствующих видов работ.

Устройство проема в панельной стене

Устройство проема в панельной (капитальной) стене здания, обычно выполняется путем установки стальной р амы по периметру проема. Размеры элементов стальной рамы зависят от размера проема и его месторасположения месторасп оло жения. Стальная рама устанавливается по периметру с жестким закреплением ее к несущим панелям. В отдель ны х случаях конструкции усиления будут выступать за плоскость стены, что необходимо учитывать при дальнейшем про и зво дстве отделочных работ. Перед выполнением усиления производится сбор нагрузок на конструкции рамы и производится подбор элементов усиления. Производство работ по устройству усиления необходимо выполнять по специально разработанному проекту, организацией имеющей допуск к производству соответствующих видов работ.

ОБРАЩАЕМ ВАШЕ ВНИМАНИЕ!

Наша организация оказывает услуги по разработке проектов устройства проемов в несущих стенах.

Пробивку и установку усиления Вы также можете заказать у нас.

Все услуги оказываются быстро, качественно по низким ценам.

Выполняемые работы производятся официально на основании допусков СРО.

Обращайтесь по тел. +7(383) 214-27-96

Несущая стена: определение

Для того, чтобы понимать какие стены разрешено разобрать, а какие подходят только для пробивки новых дверных или оконных проемов, нужно знать определение – что такое «несущая стена». Если задать такой вопрос профессиональному строителю, то он объяснит это сложное понятие двумя словами, что это стены поддерживающие плиты перекрытия и или чердачного покрытия. Слово «несущие» в буквальном смысле отражают главную функцию – нести нагрузку от вышестоящих стеновых и плитных элементов. В отдельных случаях эту роль частично выполняют балки и отдельно стоящие колонны.

Главная функция несущих стен – создание и сохранения целостности конструкции здания.

Если неправильно провести перепланировку и пробить арку в несущей стене без проведения работ по обеспечению единой целостности здания, это чревато большими проблемами — начинают открываться деформационные трещины в несущих конструкциях, или обрушением перекрытий.

Чтобы грамотно перестроить квартиру нужно знать:

Как мы работаем

Заявка Вы оставляете онлайн заявку или заказываете обратный звонок

Консультация Наш менеджер консультирует и уточняет детали услуги

Расчет стоимости Выезд специалиста и предварительная оценка стоимости работ

Договор Оформляем заказ, и заключаем договор

Выполнение работ Оперативное проведение работ согласно договора

Прием работ Прием работ и оплата Заказчиком наших услуг

Этапы работ

Чтобы вырезанная в новом месте дверь не создала проблем в дальнейшей эксплуатации строения, следует правильно разметить стену, точно прорезать, возможно, даже с двух сторон и укрепить

Важно! Лучше проемы арочного вида не делать, их крайне сложно укреплять. Удобнее вырезать прямоугольник, после чего создать необходимую форму с помощью гипсокартона

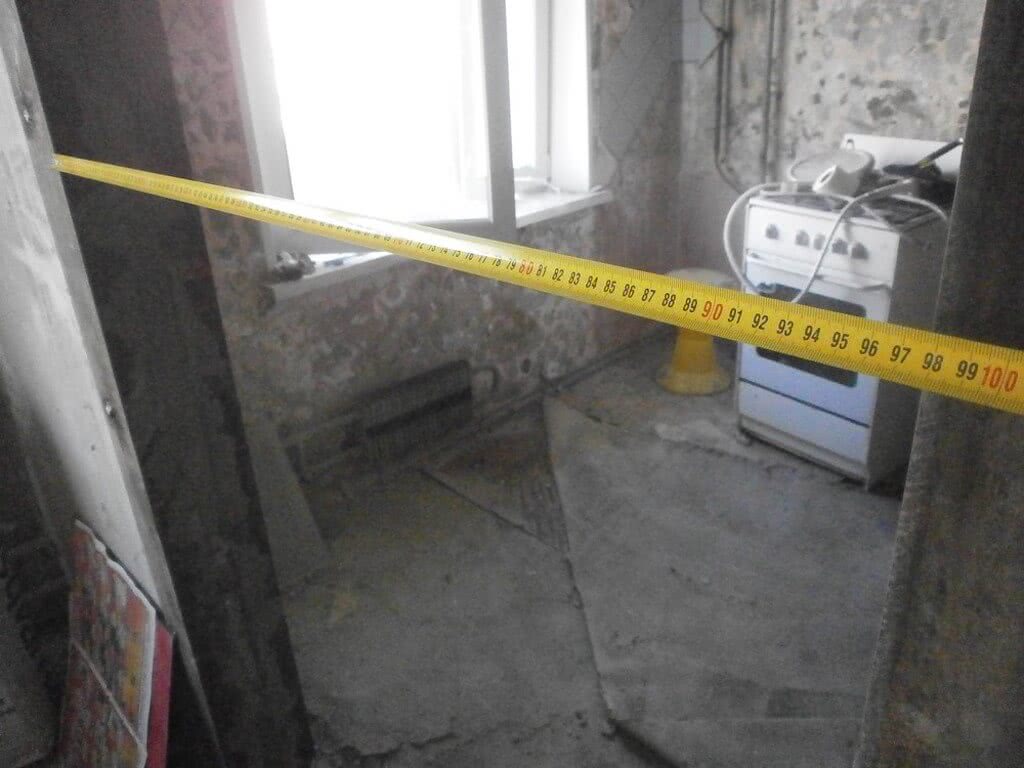

Разметка

Вначале нужно разметить поверхность стены, и если она толстая, то делать это придется с двух сторон. У стенорезной машины диаметр диска, например, 1 метр, то при прорезании метровой стены с двух сторон она может входить на глубину менее 50 см. для этого делается двусторонняя разметка

Здесь очень важно, чтобы отметки на обоих сторонах идеально совпадали, иначе будут проблемы с усилением потом. Для точности удобно использовать лазерный уровень

Штробление

Штробление отбойников при кирпичной кладке лучше не использовать, это влечет выкрашивание раствора из швов, выпадение кусков, так как на них могут появляться трещины. После будет сложно крепить металлические конструкции. Если дом кирпичный, лучше использовать алмазное бурение, да и в других домах тоже, это ускоряет работу, уменьшает уровень шума и пыли.

Удаление участка стены

Рис.3 Перед началом работ необходимо по начерченной линии освободить поддерживающую стенную конструкцию от слоя штукатурки, чтобы швы кладки были на виду

Однако убирать штукатурку необходимо предельно осторожно, ведь вероятнее всего, под ней расположена проводка – повреждения могут привести к выведению из строя всей системы электроснабжения

Когда швы на месте будущего пустого пространства будут видны, можно приступать к работе. Начинать удалять кирпичи необходимо с самого верха. Сначала удаляется верхний ряд кирпичей, который будет шириной во все дверное пространство. Сюда вставляется перемычка, на которой будет держаться конструкция.

Далее над перемычкой делают еще отверстия. В полученное отверстие необходимо вмонтировать балку, которая будет выполнять роль опоры. Опорную балку нужно подпереть домкратом, чтобы конструкция не обрушилась во время работы. Балка и домкрат будут держать вес всей стенной конструкции (рис. 3).


Перемычка из швеллера

Затем все отверстия смазывают раствором бетона. После высыхания бетонной смеси, можно продолжать работы по выбиванию кирпичей.

Усиливать конструкцию следует при ширине дверного пространства более одного метра.

Чтобы защитить пол от падающих кирпичей необходимо сделать настил из досок. Удалять кирпичи следует алмазными сверлами, чтобы повреждения в стенной конструкции максимально минимизировать.

Нарушение технологии удаления кирпичей может привести к ослаблению конструкции, ее преждевременному износу и деформации.

Следует учесть, что пространство под дверь необходимо делать на 10-20 сантиметров больше, чем дверная или оконная коробка. Данный зазор можно заполнить монтажной пеной.

Как сделать дверной проем в стене

Здравствуй уважаемый читатель блога «СтройДом».

Пробить новый дверной проем может понадобиться при объединении двух комнат в одну, для оптимизации планировки и т.д. Сделать это не сложно, главное перед началом работ юридически согласовать перепланировку, как это оформить можно узнать из этой статьи.

После согласования и получения разрешения на перепланировку можно приступать к работе.

Как пробить проем в стене

Что бы качественно и быстро сделать любую работу необходимо хорошо подготовиться.

Подготовительные работы

Пробивка проема работа довольно пыльная, поэтому стоит заранее позаботиться о спец. одежде:

  • перчатки;
  • респиратор;
  • защитные очки.

Для сбора мусора понадобятся крепкие мешки. Во время пробивания стены, ее можно смачивать водой — это уменьшит количество пыли. Если в помещении где будет пробиваться стена ремонт пола не запланирован, лучше сразу застелить его досками, во избежание повреждения.

Инструмент необходимый для пробивки дверного проема:

рулетка;болгарка;алмазные диски;перфоратор;различные насадки к перфоратору;зубило;кувалда.

Внимание: работать кувалдой надо осторожно. Потому что цель работы — аккуратный проем, а не полуразрушенная стена

Видео: Проём в несущей стене. Резка бетона и укрепление проёма для арки, портала, межкомнатной двери.

Пробиваем проем в кирпичной стене

Сначала кирпичную стену очищают от обоев и штукатурки. Затем, с помощью рулетки и карандаша делается разметка будущего проема. После этого сверху делается усиливающая перемычка. Это нужно для того, чтобы стена не лопнула и не обрушилась. Перемычка делается из уголка размером не менее 35 мм. Отрезаются два уголка на 30 — 40 см длиннее проема.

Болгаркой с алмазным диском с двух сторон стены прорезается верх проема. Прорезают на 15 — 20 см. больше чем ширина будущего дверного проема, глубина реза = размеру уголка (полки), толщина = толщине уголка. После этого вставляют уголки в сделанный прорез, закрепляя их анкерными шпильками и забивая щели цементным раствором.

Теперь можно приступать к демонтажу кирпичной стены. Быстро и качественно удалить не нужный участок можно с помощью алмазной пилы. Однако такое удовольствие может позволить не каждый. Поэтому чаще всего используется болгарка, перфоратор или кувалда с зубилом.

По отмеченным линиям дверного проема болгаркой делают прорез насколько позволит диаметр алмазного диска. Затем, перфоратором или кувалдой с зубилом, постепенно удаляется кирпич. После удаления всего ненужного кирпича нужно доделать перемычку. Для этого оба уголка надо сварить между собой с низу.

Если же по какой то причине проведение сварочных работ не возможно, скрепить их можно пластинами из металла. Пластины и уголок просверливают и закрепляют между собой мощными саморезами по металлу. Проем в кирпичной стене практически готов, осталось только его облагородить и можно вставлять дверь.

Как сделать дверной проем в бетонной стене

Чаще всего бетонные стены являются несущими. И если это так, то лучше эту работу доверять специалистам, которые смогут правильно рассчитать конструктивные особенности усиливающего каркаса и обвязки. При создании нового проема в бетонной стене, так же как и в первом случае делается разметка.

После чего эту разметку надо перенести на другую сторону. Это можно сделать просверлив перфоратором отверстия в углах и по линиям будущего проема. Затем, сверлом диаметром 10 — 12 мм делаем отверстия по всему периметру, через каждые 3 — 4 см.

Бетонные стены намного крепче кирпичных, поэтому без алмазной пилы работа будет долгой и тяжелой. После того, как дверной проем все таки будет пробит, надо сделать обвязку из металлического швеллера или уголков сваренных между собой.

В заключении хочется еще раз напомнить, любые изменения в конструктивные особенности квартиры, особенно это касается многоквартирных домов, можно вносить только при наличии разрешения полученного в государственных инстанциях.

До встречи на страницах сайта. Удачи вам и тепла вашему дому.

Вопросы, дополнения или пожелания можно написать на странице Вопрос-Ответ.

Посмотрите видео: Как резать бетон без пыли самому (перепланировка)

Источник

stroyka37.ru

Окна – визитная карточка жилого дома

Отделка оконных проемов

Жилых домов без окон не бывает. Они нужны для естественного освещения, проветривания. Снаружи окна выступают элементом архитектуры и своей формой могут рассказать о стиле и времени его создания. В интерьере существует множество способов превратить их в декор.

Перекошенная или неплотно прилегающая рама становится причиной появления в доме сквозняков и сырости. Образующийся конденсат создает условия для появления черных пятен плесени и грибка. Необходимо, чтобы рама плотно прилегала к стене, без перекосов и щелей. Образовывающаяся от перепадов температуры роса удалялась, не попадая на стены. Дождь не попадал внутрь окна.

https://youtube.com/watch?v=YdkXp41ouOw

https://youtube.com/watch?v=J_SQSup-buA

https://youtube.com/watch?v=_gEQ01eGdro

Что потребуется

Чтобы устроить проем, требуются:

  • проектные документы. Под этим пунктом подразумевается план перестройки, сделанный инженером-проектировщиком. Чтобы сделать план переделки, необходимо обратиться в институт проектирования. Еще более удачным вариантом станет обращение в отдел проектирования той же строительной компании, которая занималась возведением дома. После того как инженер определил, возможна ли переустройство жилья и в каком виде, он составит окончательный план и выдаст пакет проектных документов (резолюцию относительно несущей способности стен и перекрытий, план этажа, где будут отмечены места под снос и строительство перегородок, определение конструктивных элементов, влияющих на способ усиления проема);
  • заявление. Заявление пишется в жилинспекции лично вами на специальном бланке;
  • документы, подтверждающие право собственности на квартиру. Виды таких документов разнятся в зависимости от формы получения жилья (приватизация, по наследству, по решению суда и так далее). В любом случае, при вас должна быть копия свидетельства о праве собственности на жилье, заверенное в БТИ города;
  • техническое заключение о состоянии здания и возможности обустройства проема (выдается в проектном институте);
  • разрешения на перепланировку от собственников квартиры и владельцев соседних помещений (в письменном виде);
  • договор с подрядчиком, у которого имеется допуск СРО. Поскольку частичный демонтаж несущей конструкции относится к работам, которые не проводятся жильцами самостоятельно, в последствие для подтверждения завершения перепланировки потребуется предъявить допуск СРО, которым должен располагать ваш подрядчик. Без допуска вы не получите акт о завершении строительства, потому лучше не экономить на компании-подрядчике.

В результате получения всех разрешений от жилинспекции, собственнику выдается Журнал производства работ, в котором необходимо фиксировать все этапы ремонта. При чем фиксировать ход работ необходимо честно и детально, поскольку отклонения и неточности в журнале являются поводом для отказа выдачи собственнику акта об окончании строительных работ.

Что касается самой технологии, то зависеть она будет от вида проема – прямоугольный, арочный. В любом случае, пробивать отверстие не рекомендуется. Его следует резать, что делается безударным инструментом – алмазным кругом. Резка таким инструментом может проводиться стационарным и ручным способом, в зависимости от материала и объемов работы. В результате резки образуется меньше пыли и отверстие не нуждается в дополнительной обработке.

Прежде резки необходимо произвести усиление проема в несущей стене. Отталкиваясь от материала конструкции используются разные укрепления, количество и местоположение которых рассчитывается профессионалами. Среди усилителей наиболее известны неравнополочные уголки, перемычки, швеллера и другие металлические конструкции. Все они подходят разным типам зданий и подбираются индивидуально.

Помните, резка в поддерживающей конструкции – сложное и ответственное задание, которое должно выполняться с согласованием всех технических норм и требований.

На что обратить внимание при выполнении работ

Существуют некоторые нюансы, которыми пользуются строители профессионалы и на которые желательно обратить внимание при выполнении строительных операций самостоятельно:

  • Если при перепланировке требуется сделать новые двери или окна, то усиление ставят до того момента, как начинается разбор стены;
  • Место под металлическую конструкцию рассчитывается так, чтобы нижняя граница прошла по ряду из цельного кирпича. Если поставить перемычку на половинки кирпича, то конструкция выйдет ненадежная и придется в скором времени заново делать ремонт;
  • Сварочные работы требуется выполнять не точечно, прихватывая детали, а полностью по всей линии соприкосновения металлических элементов – это придаст хорошую жесткость конструкции.

При выполнении всех строительных работ такого плана, важно использовать уровень, который поможет максимально ровно выставить раму или уголки

Выполнение работ и укрепление

Обустройство арочного проема начинается с оценки затрат и замеров. Затем выполняются подготовительные работы, усиление и скругление проема.

Подготовка к работе

  1. Тщательно обследуется состояние стены — в ней не должно быть трещин, пустот и других повреждений.
  2. Стена размечается с помощью уровня, угольника, линейки и надрезается с двух сторон. Для точного совпадения нужно просверлить несколько отверстий по разметке, а затем соединить отверстия с другой стороны карандашом.
  3. Затем необходимо снять штукатурку со стены, чтобы было видно швы. Делать это очень аккуратно — так как под слоем штукатурки может быть электропроводка.
  4. Верхний слой кирпичей (на всю ширину будущей арки плюс 15–20% с каждой стороны) удаляется. Сюда вставляется перемычка, которая будет держать всю конструкцию.
  5. Над перемычкой делаются еще отверстия, в которую будут вставляться опорные балки.

Укрепление

Суть укрепления проема в том, чтобы распределить нагрузку — швеллер-перемычка или двутавр (поперечная балка из сдвоенных уголков) загоняется в стену, а только потом под ней ломается стена.

Можно укрепить железными балками: две по бокам, одна сверху. Специалист должен рассчитать размеры балок так, чтобы они на себе могли держать два этажа.

Как сделать проем в несущей стене?

Watch this video on YouTube

Этапы работ с укреплением швеллером

  1. С помощью перфоратора сверлятся дырки так, чтобы предотвратить выпадение лишних кусков бетона или кирпича.
  2. С обеих сторон буквой П крепится швеллер, на полу — железными пластинами.
  3. Конструкция стягивается шпильками на резьбе.
  4. Все обваривается сваркой.
  5. Прорезается проем.

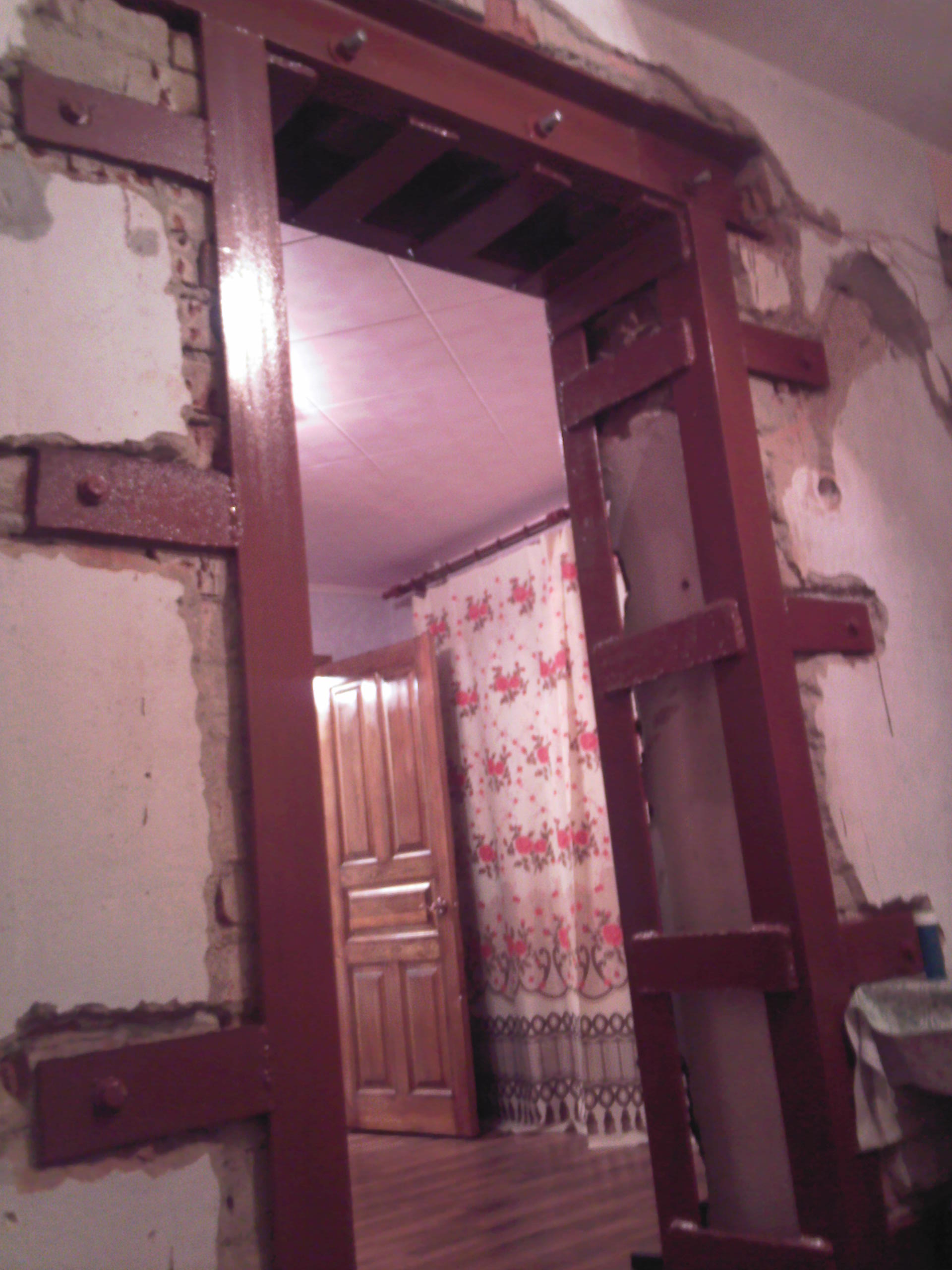

Укрепление проема швеллером

Швеллеры довольно дорогие, поэтому чаще всего используется метод с двумя металлическими уголками. Размер полки уголка должен быть достаточным, чтобы выдержать вес всей конструкции.

К примеру, в стандартном кирпичном доме с толщиной стен в 1,5–-2 кирпича, где есть два этажа сверху, достаточно уголка 63 мм. При большей толщине стен и этажности нужно выбирать уголок с полкой 140–250 мм.

Этапы работ с усилением металлическими конструкциями):

  1. Подготавливаемся к работе. Закрываем всю мебель пленкой. Очищаем от бьющихся предметов. Будет очень пыльно и грязно.
  2. Наносим на стену разметку для будущего проема и металлоконструкции.
  3. Закрепили верхнюю часть металлоконструкции (уголки с обеих сторон).
  4. Скрепили между собой обе части металлоконструкции как минимум в трех точках крепления (внутрь между двумя уголками через каждые 30–40 см вставляются металлические пластины, и сваривается все вместе).
  5. Вырезали проем в стене.
  6. Укрепили боковые части такой же металлоконструкцией, как вверху.
  7. Надежно проварили все швы металлоконструкции. Если требуется, установили и заварили дополнительные крепления.
  8. Проем для монтажа арки готов.
  9. Приступаем к монтажу арки.
  10. Определяемся с типом арки:
    • готовая арка из МДФ;
    • арка с гипсокартона;
    • усиленная арка из металлоконструкции.
  11. Встраиваем арку в конструкцию.

Зазоры и пустоты между металлическими элементами можно дополнительно усилить зачеканкой из цементного раствора.

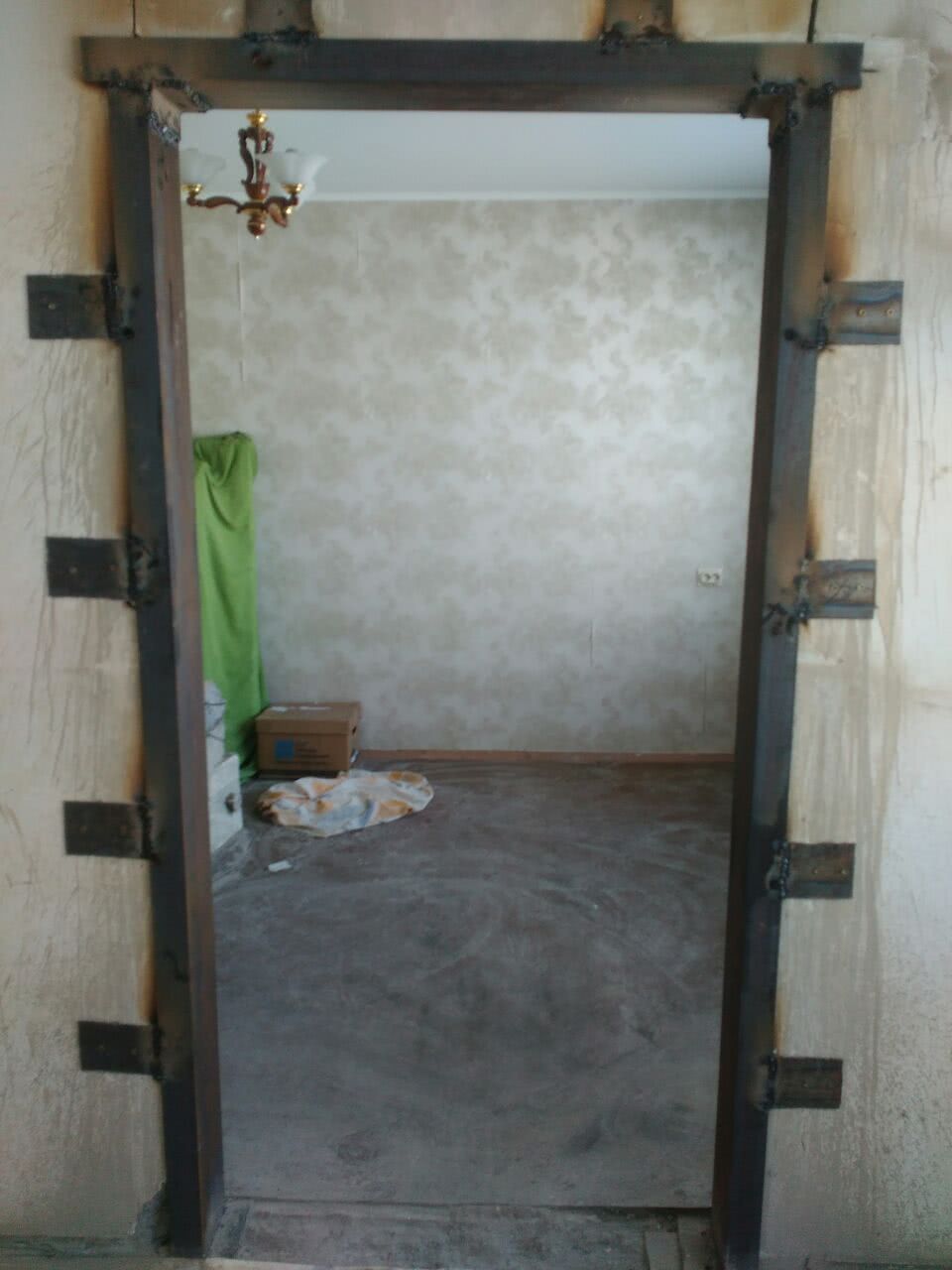

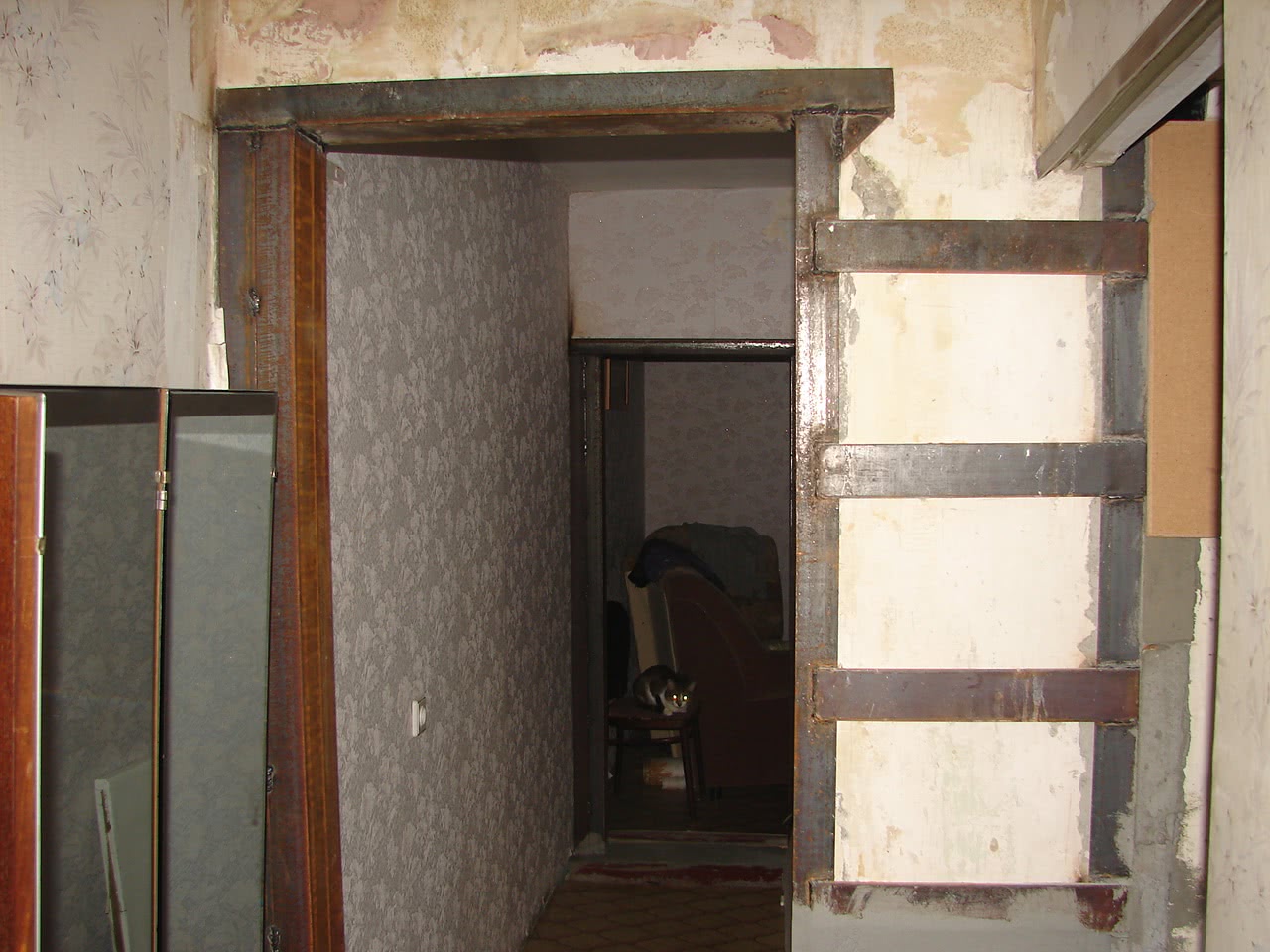

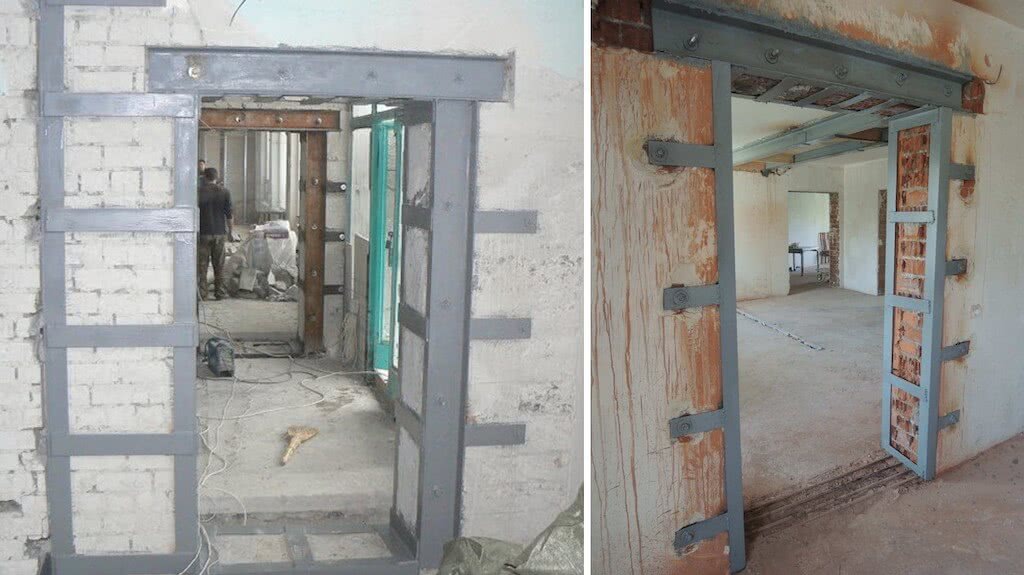

Так выглядит усиленный проем в стене

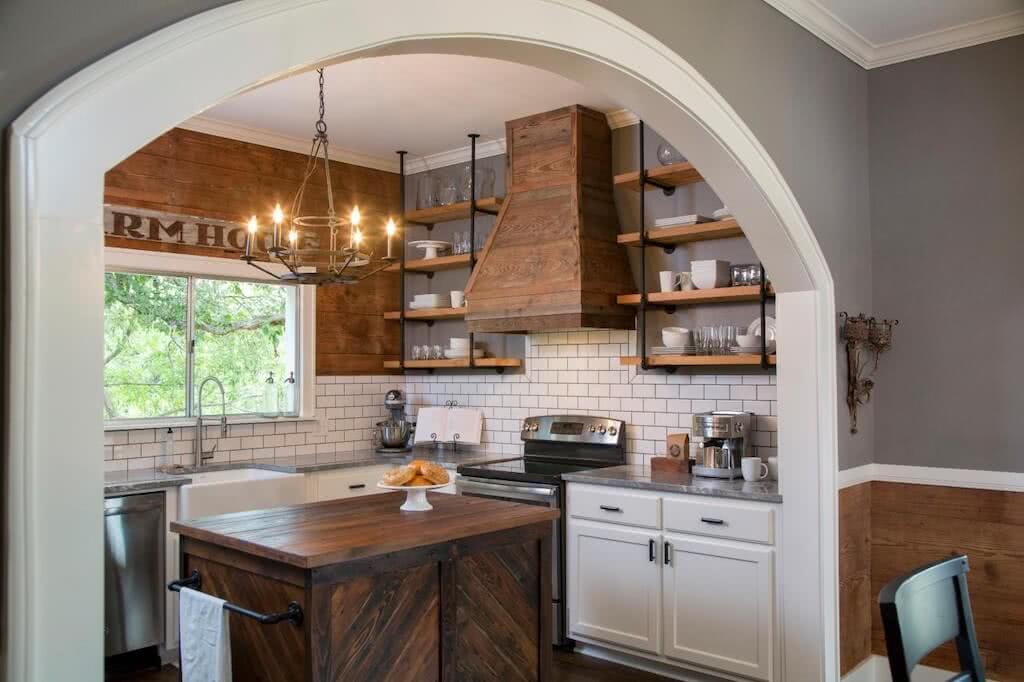

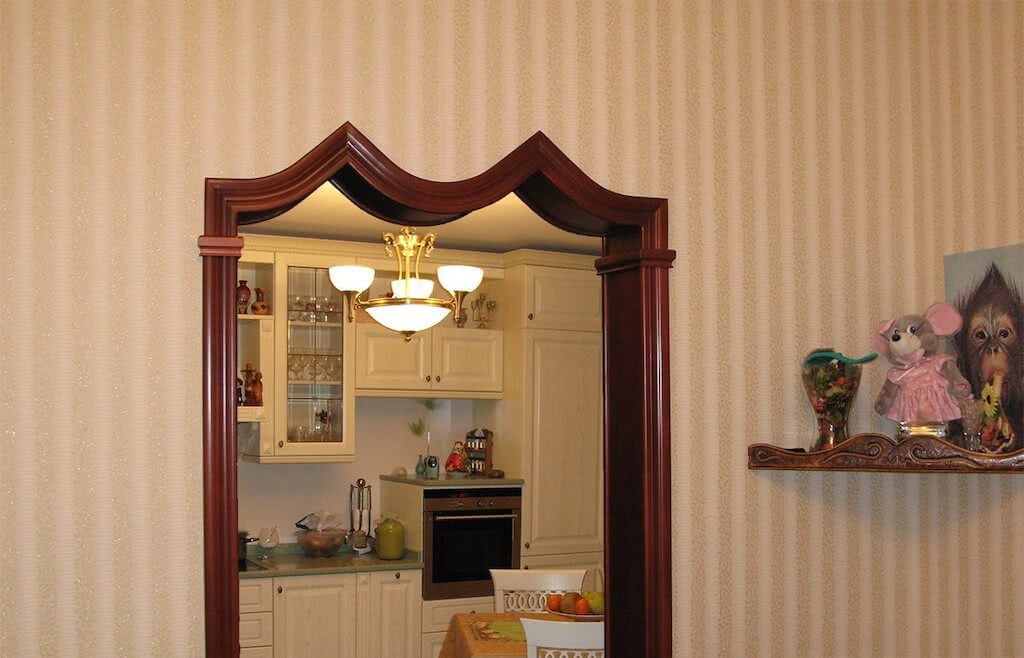

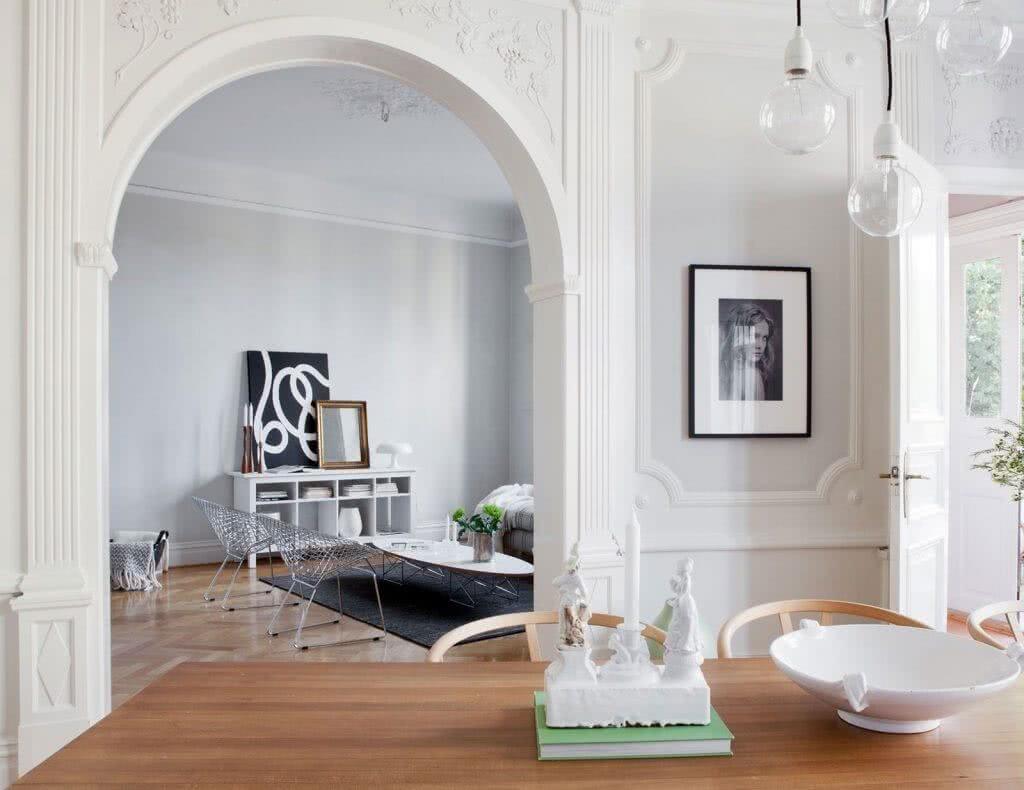

Отделка арки

В зависимости от радиуса скругления и ширины, свод арки может быть самой разной формы:

полукруглая;

  • овальная;
  • квадратная;

  • прямоугольная;
  • трапециевидная;
  • ассиметричная и т.д.

Как вы уже поняли из вышесказанного, вначале делается прямоугольный проем, а потом уже наращивается скругление.

Чаще всего, скругление создается с помощью ГКЛ или готовой арки из МДФ или массива дерева.

Арка из ГКЛ

Арки из массива делаются на заказ — поэтому вы можете выбрать любую форму, размер и цвет. Для изготовления обычно используется породы бука и дуба, которые тонируются на производстве в любой цвет. Стоимость изделия составляет от 20 000 руб., установка вам обойдется от 3 000 руб.

Арки из МДФ делаются на серийном производстве, поэтому имеют фиксированные радиусы. Цветовая гамма таких изделий состоит всего из 5–7 цветов пленок ПВХ или, так называемого, экошпона. Средняя стоимость арки выйдет 7 000–12 000 руб., установка — от 3 000 руб.

Другие варианты отделки арки:

декоративный или натуральный камень;

декоративные молдинги;

полиуретановые багеты, лепнина;

штукатурка и покраска.

В каких случаях необходимо разрешение?

Усиление готовых окон и дверей не относится к реконструкции. Для таких работ не нужно разрешение от государственных структур. Если вы хотите сделать перепланировку и создать новый проем в стенах, понадобится оформление документов. В противном случае за такие работы могут привлечь к административной ответственности.

Предварительно нужно посоветоваться с профильными специалистами. На старые дома получить разрешение затруднительно по причинам ветхости. Они могут не выдержать реконструкции. Чтобы сделать арку в несущей стене кирпичного дома, дополнительное окно или дверь, необходимо выяснить следующие пункты:

  • проект планировки дома;
  • соотношение предполагаемых габаритов нового отверстия и несущей кирпичной кладки;
  • технические характеристики строения и его элементов (перекрытий и кровли);
  • толщина несущей стены и ее прочность.

Как выполнить перепланировку жилища и пробить проемы в соответствии с законодательными нормами:

  1. В первую очередь нужно обратиться в БТИ и написать заявление на получение разрешения о дополнительном обустройстве дома за счет дополнительных проемов.
  2. Работники жилищных служб проводят оценку технических характеристик здания и возможность внесения конструктивных изменений.
  3. Далее собственник получает уведомление о запрете или разрешении ремонтных работ.

Если административные органы дали согласие, владелец дома может обратиться в компанию, осуществляющую работы по разработке проектов. Архитекторы подберут оптимальное решение для конкретного здания.

Перепланировка дома может затянуться, так как на процесс согласования и составление проекта может уйти до 3 месяцев.

В проектной документации подробно расписывается техника пробивки проемов в несущих стенах кирпичного дома. Для каждого здания проект подбирается индивидуально. В нем содержатся следующие сведения:

  • рекомендации по проведению работ;
  • технология и последовательность;
  • усиление конструкций.

Для частных домов можно применить перфоратор и отбойный молоток, но самым безопасным и эффективным способом считается лазерная прорезка.
