Изготовление рассухаривателя клапанов своими руками: описание, схемы

Каждый автомобилист рано или поздно сталкивается с необходимостью ремонта своего автомобиля. Кто-то предпочитает доверить эту работу автосервису, а кто-то любит сам ремонтировать свое авто. Но не каждую поломку можно ликвидировать без помощи специальных приспособлений. Поэтому при необходимости разборки или сборки газораспределительного механизма автолюбителей интересует, как сделать рассухариватель клапанов своими руками. Рассухариватель поможет значительно облегчить ремонт головки блока, или пригодится при замене маслосъемных колпачков. С его помощью можно легко отжать пружину, чтобы извлечь сухари. Конечно, приспособление для рассухаривания клапанов можно приобрести в автомагазине, но зачастую гораздо удобнее сделать его самостоятельно. В этом случае он будет полностью соответствовать Вашим требованиям.

Виды приспособлений для рассухаривания клапанов

Существует два вида приспособлений для рассухаривания клапанов, которые кардинально отличаются между собой:

Рычажный рассухариватель является универсальным приспособлением. Им можно пользоваться как на снятой головке, так и без ее демонтажа (например, при смене маслосъемников). Существенным минусом является необходимость парной работы – пока один человек отжимает пружину, другому надо доставать сухари. Изготовить этот инструмент не так сложно, как может показаться с первого взгляда.
Винтовой рассухариватель более удобен в применении, так как позволяет работать одному. К минусам такого инструмента можно отнести необходимость демонтажа головки и подбор под конкретную модель агрегата. И сделать такой вид рассухаривателя для клапанов своими руками сложнее.

Изготовление рассухаривателя

Универсальный рассухариватель схема

Универсальный рассухариватель клапанов можно собрать своими руками, используя незамысловатые чертежи. В его основе стоит рычаг с прикрепленными к нему двумя кронштейнами. Эти кронштейны крепятся с помощью винтов и гаек, образуя шарнирное соединение. Для его сборки надо подготовить:

Болгарку;
Сварочный аппарат;
Планку из прочного металла для рычага;
Две короткие планки для изготовления кронштейнов (одна приблизительно в два раза короче другой);
Трубу, диаметром немного больше, чем тарелка, прикрывающая пружины, и длиной примерно 3-5 см.

К самой короткой планке приварить шайбу, диаметром примерно 8 мм. Она будет использоваться для крепления приспособления к агрегату. Другой ее конец крепится к краю рычага шарнирным методом. К средней планке приваривают подготовленный кусок трубы, и также прикрепляют к рычагу, только ближе к его центру. Для приведения конструкции в действие надо закрепить короткий кронштейн за край головки, а среднюю часть с трубой установить на тарелку. Нажим на ручку конструкции позволяет отжать пружину вниз, освобождая доступ к сухарям.

Винтовая модель рассухаривателя клапанов

Ее можно изготовить, применив подручные материалы. Поскольку модель имеет струбцинное строение, на ее основе и удобнее создавать рассухариватель. Чтобы сделать самодельный винтовой рассухариватель клапанов, подготовим следующие материалы:

Болгарка;
Сварочный автомат;
2 удлиненные гайки;
2 длинных болта;
Отрезок трубы, длиной 3-5 см, и диаметром чуть больше тарелки;
Шайба, по диаметру подходящая к трубе.

Рассухариватель на струбцине

Вырезаем из профиля заготовки так, чтобы можно было сварить деталь в форме скобы. Длина основной заготовки – 250 мм, боковые – 150мм. Свариваем силовой каркас. Для зажимов используем удлиненные гайки и длинные болты. Гайки привариваются к стальному профилю, в них вставляются болты по направлению к центру конструкции. На один из болтов приваривается кусок железной трубы, длиной примерно 3-5 см. Одно отверстие у трубки предварительно заварить шайбой подходящего диаметра. Вот с помощью нее то и прикрепить (или приварить) трубку к болту. Для использования рассухариватель устанавливается на головку блока следующим образом: отрезок трубы устанавливается на тарелку пружины, а с помощью второго болта производится смещение (сжатие) этой пружины. После этого достаются сухари. Проще это сделать пинцетом.

Как видим, изготовить приспособление для рассухаривания клапанов своими руками совсем не сложно. Потребуются незатейливые материалы, и немного затраченного времени, чтобы с комфортом проводить ремонт любимого авто.

Приспособление для снятия и установки сухарей клапанов

Сухарное соединение обладает массой достоинств, но в его простоте заключается главная сложность: разобрать такое соединение (или, как говорят — «рассухарить») — задача непростая, и справиться с нею без специального инструмента крайне сложно. Для снятия сухарей нужно выполнить простую вещь — сжать пружины так, чтобы сухари вышли из углубления в тарелке, и тогда их можно снять буквально голыми руками. Но вот загвоздка: сжать клапанные пружины сложно, и если делать это, например, с помощью двух отверток, то можно провозиться несколько десятков минут, поранить пальцы, повредить шток клапана и в итоге с трудом добиться сомнительного успеха.

Для рассухаривания (а равно, и для установки сухарей, которая производится в обратном порядке, поэтому не менее проста) лучше использовать специальное приспособление, которое помогает легко сжать пружины и, удерживая их в таком положении, снять или установить сухари.

Рабочий орган приспособления — кольцевой упор, который при нажатии на пружины сжимает их. В ряде конструкций упор состоит из двух полуцилиндрических частей, которые при сжатии образуют цилиндр — так выполнены приспособления в виде щипцов. Компания JTC предлагает целый комплект щипцов с упорами разного диаметра, что позволяет работать с различными двигателями.

В комплект многих приспособлений входит и еще один важный инструмент — магнит, который позволяет легко извлекать выпавшие сухари.

Устройство

Как сделать рассухариватель клапанов своими руками? Перед ответом на этот вопрос необходимо разобраться в особенностях крепления сухарей, и вообще для чего они нужны. С помощью этих незамысловатых деталей возвратная пружина крепится к клапану. Для этого, на клапане имеется небольшое углубление, обычно оно проходит по кругу. Сам сухарь представляет собой полый цилиндр, разделенный пополам. Он помещается на ножку клапана, и крепит пружину. В тарелке пружины имеется специальный колодец, который прижимает сухарь к клапану. Таким образом, получается простое и надежное соединение.

Чтобы демонтировать пружину, необходимо сместить тарелку вниз, что позволяет выйти сухарику из колодца, и аккуратно извлечь его. Для этого применяют специальные приспособления. Они прожимают пружину. Всего имеется 2 типа подобных инструментов:

Рычажные, здесь нажатие на пружину происходит при помощи рычага. Недостатком конструкции можно считать необходимость работать в паре. Один отжимает пружину, другой пинцетом извлекает сухари;
Винтовые. Вместо рычага здесь винтовой механизм, работать можно в одиночестве. Недостатком является необходимость подбора инструмента к конкретной модели автомобиля.

Второй тип сделать сложнее, но он значительно удобнее. Правда, рычажный можно применять практически на любых моделях моторов.

Ремонт клапанов ВАЗ-2112 16 клапанов своими руками: пошаговая инструкция

Для обычной регулировки клапанов полное снятие блока необязательно

Важно! Во избежание неприятностей и травм, все работы должны производиться только на остывшем двигателе. Началом демонтажа должно стать снятие «минусовой» клеммы с аккумулятора, после чего можно отключать подводящие шланги и разъемы датчиков

Весь демонтаж съемных элементов выполняется в порядке очередности: привод дросселя, заборник (приемная труба) глушителя, крепление топливных патрубков, ресивер, термостат, сам дроссель.

Затем, если у вас нет необходимости в полном демонтаже, можно произвести снятие только крышки головки блока цилиндров. После демонтажа крепления задней опоры мотора рекомендуется снять распредвал, а затем убрать заднюю панель, закрывающую ремень ГРМ. Далее откручиваются все съемные крепления (всего их десять, для откручивания подойдет и обычный шестигранник).

Только при выполнении всех вышеперечисленных процедур можно демонтировать блок вместе с прокладкой.

Самостоятельная замена гидрокомпенсаторов ВАЗ-2112

Гидрокомпенсатор (или гидротолкатель) применяется для регулировки тепловых зазоров в 16-клапанных двигателях. По сути, он представляет собой «прослойку» между распредвалом и клапаном, которая корректирует собственную толщину за счет плунжера. То есть при обороте пустой стороны «кулака» распределителя возникает пространство, которое компенсируется поднятием цилиндра гидротолкателя. Масло при этом попадает в саму полость компенсатора.

К причинам, по которым гидрокомпенсаторы могут стать неисправными, обычно относят выработку ресурса в ходе эксплуатации, засор масляных каналов или же износ плунжера. В двух последних случаях рекомендуется проверить масляный насос и систему смазки в целом на предмет возможной неисправности. Основным симптомом выхода толкателей из строя является типичное постукивание двигателя, дополнительной проверкой – уже после снятия крышки с ГБЦ – отсутствие сопротивления при нажатии. Замену гидрокомпенсаторов лучше проводить комплексно, поскольку причины поломки одного из них одинаково влияют и на все остальные. Стоимость комплекта на ВАЗ-2112 — от двух до трех тысяч рублей.

Сама процедура замены возможна только после снятия ГБЦ. После выявления неисправности следует убрать шкивы распределительного вала (если вы еще не демонтировали блок в целом) и снять масляный датчик давления. Далее раскручивается корпус подшипников распредвала (двадцать болтов на 8) и удаляется кронштейн, крепящий штангу к задней опоре. Затем снимается сам распредвал, а также свечные патрубки и сальники.

После демонтажа заглушек вы можете извлечь дефективные гидрокомпенсаторы, используя для этого магнит. Затем устанавливаются новые, и после очистки и смазки цилиндров и подшипников выполняется сборка блока (в порядке обратной последовательности).

Резюмируем

Операция по установке новых гидрокомпенсаторов достаточно простая, с ней справится даже новичок, умеющий обращаться с инструментом. Следует понимать, что новые детали сначала тоже постукивают. Но это должно продолжаться недолго.

Если звук не прекращается – нужно определить причину. Чтобы не проводить процедуру часто – следите за качеством используемого масла.

Гидрокомпенсатор (ГК) — деталь головки блока двигателя, предназначение которой автоматическая регулировка тепловых зазоров клапанов двигателя, с целью не допустить образования зазоров между клапанами и кулачками распредвала.

Что нужно, чтобы сделать рассухариватель самому

Металлический профиль или листовой металл толщиной 10-15 мм;
Пару крупных болтов или шпилек (из них будут изготовлены винты, поэтому длина каждого не менее 15 см);
Две соразмерные с болтами гайки.

Для рычажного варианта необходимо заранее запастись следующими элементами:

Металлическая труба или прут диаметром около 15 мм и длиной до 40-50 см;
Две стальные полосы шириной 20-30 мм и длиной 5 см. Толщина около 3 мм.
Две полосы шириной 20-30 мм, толщиной до 3 мм, длина 15 см;
Два болта 6х25 мм с гайками и шайбами;
Две стальные шайбы (можно изготовить самостоятельно). Первая имеет диаметр 25 мм, толщину около 3 мм, внутреннее отверстие 8 мм. Вторая имеет диаметр чуть больший, чем тарелки пружин. Ее толщина не менее 5 мм.

Само собой, сделать рассухариватель клапанов без подручных инструментов не получится. Потребуется:

Болгарка или ножовка по металлу;
Сварочный аппарат (придется сделать несколько швов по 2-3 см);
Тиски;
Дрель и сверла по металлу;
Гаечные ключи.

Рассухариватель клапанов универсальный своими руками

Вопрос, где взять рассухариватель клапанов, возникает перед автолюбителем после того как он решит отремонтировать головку блока или поменять маслосъемные колпачки своими руками. Сделать такой ремонт без этого приспособления не представляется возможным.

Для чего нужно это приспособление

Рассухариватель клапанов нужен для сжатия клапанных пружин при разборке, а также при последующей сборке газораспределительного механизма.

Виды рассухаривателей

Рассухариватели бывают двух видов:

Для работы только на демонтированной головке.
Универсальные. Позволяют работать как не снимая головки, так и после ее демонтажа.

Этот инструмент, конечно, намного удобнее универсального рассухаривателя, так как после сжатия пружин оставляет руки свободными и не мешает вынимать сухари из гнезда.

Но использовать его можно только когда головка снята, а ведь не станешь же снимать головку блока только для того, чтобы поменять маслосъемные колпачки. Поэтому автолюбители обычно обходятся универсальным.

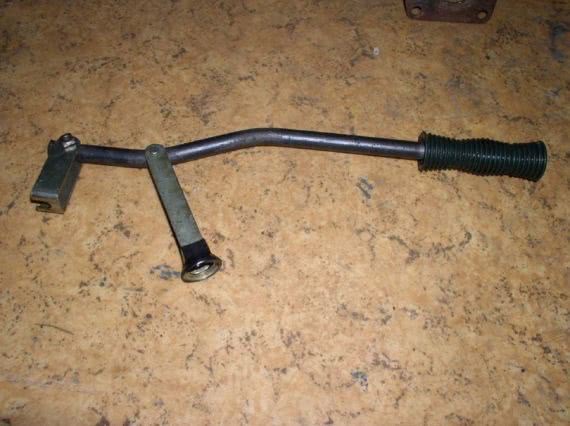

Универсальный рассухариватель

Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой.

Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.

https://youtube.com/watch?v=o1pbO3AqvVY

При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:

Ножовка по металлу.
Дрель со сверлами.
Сварочный полуавтомат.

Не беда если у вас нет полуавтомата, так как в этой конструкции нужно сделать всего четыре сварочных шва длиною по 1 см каждый.

Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:

Отрезок стальной трубы диаметром около 1,5 см – 40 см.
Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.

Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.

После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.

Как пользоваться приспособлением

Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда.

Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.

1ou Блог Как засухарить клапана ГБЦ 2112 ВАЗ 16 кл.

Как ЗАсухарить клапана 16 кл. двигателей ВАЗ быстро и эффективно? какое нужно оборудование? Есть такой способ и оборудование

Вам необходим рассухариватель винтового типа, который выглядит примерно вот так:

Головка представленного выше рассухаривателя самопальная, старая головка убирается, путем срезания и высверливания клепок.

Новая делается из куска трубы ВПГ (ВодоПроводноГазовая) ДУ (диаметр условный или условный проход) 20. Труба ВПГ ДУ 20 — это около 26,8 мм в диаметре. Продается в любом приличном хоз магазине. Подходит.

Болгаркой и сварочником делаем вот такую конструкцию:

Как засухаривать — пошагово.1. Берется удобный искривленный пинцет.

АвтоПриват

Он состоит из длинного рычага, упора и кронштейна для фиксации на блоке цилиндров.

Как один вид приспособления, так и другой продается в магазинах. Но многие изделия имеют либо низкое качество, либо высокую стоимость.

Поэтому стоит поискать чертежи для рассухаривателя клапанов, чтобы самому сделать надежный недорогой инструмент.

Пару крупных болтов или шпилек (из них будут изготовлены винты, поэтому длина каждого не менее 15 см);
Металлический профиль или листовой металл толщиной 10-15 мм;
Две соразмерные с болтами гайки.

Для рычажного варианта необходимо заранее запастись следующими элементами:

Две стальные полосы шириной 20-30 мм и длиной 5 см.
Металлическая труба или прут диаметром около 15 мм и длиной до 40-50 см;

Что такое сухарь крепления пружины клапана?

Сухарь крепления пружины клапана — это маленькая деталь, которая состоит из двух одинаковых частей, если сложить эти части вместе, то получится конический цилиндр. На внутренней стороне сухарей сделаны крепления, при помощи которых сухарь крепится к стержню клапана. На стержне клапана обязательно присутствуют проточки, куда вставляются крепления сухаря.

Клапанная пружина всегда стоит в сжатом состоянии. Пытаясь разжаться, она толкает тарелку клапана вверх. Тарелка клапана обжимает сухарь вокруг стержня клапана. Сухарь, который держится за проточки на стержне клапана, не дает тарелке двигаться вверх и тем самым разжиматься клапанной пружине. Именно за счет этого клапан закрепляется в клапанном седле.

Необходимые детали и инструменты для ремонта

Устранение неисправности ГБЦ начинают с приобретения оригинальных деталей и различных расходников, список которых выглядит следующим образом:

Клапан системы впуска топлива 8 шт. (арт. 21120-1007010).
Клапан выпуска отработанных газов 8 шт. (арт. 21120-1007012).
Комплект гидрокомпенсаторов 16 шт. (арт. 21120-1007300).
Прокладки клапанной крышки, ГБЦ, впускного коллектора, выпускного коллектора (все идут комплектом арт.21120-1002064-86).
Болты крепления ГБЦ к картеру двигателя (арт.21120-1003271-018).
Ремень ГРМ (арт.2112-1006040-02РУ), натяжной ролик ГРМ (арт.KT100507/100513), приводной ремень навесных агрегатов (арт.BP638).
Моторное масло и масляный фильтр.
Жидкость системы охлаждения.

Установка клапанов на ВАЗ 2112 осуществляется с применением стандартного набора инструментов, а также нескольких специализированных видов ключей:

типовой набор накидных ключей от 8 до 24 мм;
торцевые накидные головки набором от 8 до 27 мм;
торцевые внутренние шестигранники;
механический съемник стопорных колец клапанов (рассухариватель);
динамометрический ключ, для затяжки болтов крепления ГБЦ и распредвалов;
паста для притирки клапанов (набор для грубой и чистовой шлифовки);
слесарные матерчатые перчатки для защиты рук во время работы.

Работа по замене 16 клапанов на ВАЗ 2112, цена которой составляет на осень этого года около 50 тысяч рублей в дилерских центрах Автоваза (либо примерно 35-40 тысяч рублей у обычных авторемонтных мастерских) процесс не очень сложный. Провести работы можно и самостоятельно, для чего достаточно приобрести вышеописанные запчасти и необходимый инструмент.

Как рассухаривать клапана правильно?

По сути, технология демонтажа цилиндров сухарей является несложной задачей, с которой может справиться любой непрофессионал. Для этого нужно лишь заручиться технологической картой и рассухаривателем.

Что такое рассухариватель и для чего он нужен

Для решения задачи существует специнструмент. Рассухариватели бывают двух основных типов:

винтовые (в виде струбцины). Работают только на снятой с двигателя головке блока;
рычажные (универсальные). С ними головку снимать не нужно;

Как сделать рассухариватель клапанов своими руками? 2 варианта на выбор

Для этого применяют специальные приспособления. Они прожимают пружину. Всего имеется 2 типа подобных инструментов:

Винтовые. Вместо рычага здесь винтовой механизм, работать можно в одиночестве. Недостатком является необходимость подбора инструмента к конкретной модели автомобиля.
Рычажные, здесь нажатие на пружину происходит при помощи рычага. Недостатком конструкции можно считать необходимость работать в паре. Один отжимает пружину, другой пинцетом извлекает сухари;

Второй тип сделать сложнее, но он значительно удобнее.

Правда, рычажный можно применять практически на любых моделях моторов.

Рычажный рассухариватель Для этого вам понадобится 2 металлические планки и стальная труба, подходящего размера.

Также пригодится болгарка и сварочный аппарат. Планки нужно разрезать по размерам.

Как сделать рассухариватель клапанов своими руками? 2 варианта на выбор »

Как сделать рассухариватель клапанов своими руками? 2 варианта на выбор

Зачастую сухари разлетаются, и найти потеряшку не представляется возможным. Также, при сильном ударе имеется риск погнуть тарелку клапана, что вызовет необходимость покупать комплект целиком. Это приведет к дополнительным расходам. Значительно проще сделать приспособление, и в дальнейшем не испытывать проблем с ремонтом.

Как сделать рассухариватель клапанов своими руками? Перед ответом на этот вопрос необходимо разобраться в особенностях крепления сухарей, и вообще для чего они нужны. С помощью этих незамысловатых деталей возвратная пружина крепится к клапану. Для этого, на клапане имеется небольшое углубление, обычно оно проходит по кругу. Сам сухарь представляет собой полый цилиндр, разделенный пополам. Он помещается на ножку клапана, и крепит пружину. В тарелке пружины имеется специальный колодец, который прижимает сухарь к клапану. Таким образом, получается простое и надежное соединение.

Рычажные, здесь нажатие на пружину происходит при помощи рычага. Недостатком конструкции можно считать необходимость работать в паре. Один отжимает пружину, другой пинцетом извлекает сухари;

Винтовые. Вместо рычага здесь винтовой механизм, работать можно в одиночестве. Недостатком является необходимость подбора инструмента к конкретной модели автомобиля.

Советы по монтажу

Перед установкой валов поршень первого цилиндра должен находиться в «верхней мёртвой точке». Чтобы этого добиться, вращают коленвал, захватив его за винт крепления шкива генератора. Здесь нужен ключ «на 17».

Шкив генератора и два шкива валов ГРМ

На распредвалах есть шипы, а на шкивах сделаны выемки. Каждый шкив снабжён меткой, которая должна смотреть вверх. Схема, показанная на фото, соответствует верхнему положению поршня 1. Именно так устанавливают валы при монтаже.

Выставлять коленвал можно по метке, которая находится на узле КПП ( фото 1 ). Так делают перед монтажом ремня.

Разные вспомогательные элементы

Чтобы правильно выставить натяжение, пользуйтесь базовыми советами. А можно поступить проще: при демонтаже отмечают, под каким углом был закреплён натяжной ролик. Ключ-пластину ( фото 2 ) выставляют под нужным углом и затягивают фиксирующую гайку (усилие 40 Н*м).

Как прикручивать ГБЦ

Резьбовую часть винтов смазывают моторным маслом. Затем, выдерживая усилие 20 Н*м, винты закручивают в нужном порядке ( см. фото ).

Рекомендуемая последовательность (монтаж)

Второй проход – каждый винт поворачивают на угол 90 градусов. На третьем проходе винты доворачивают ещё на 90 градусов.

Корпус подшипников будет соединён с крышкой ГБЦ. Само соединение должно быть герметичным. На кромку корпуса по периметру наносят герметик: КЛТ-75М, Локтайт-574 и т.п. Прокладка ГБЦ при монтаже не смазывается в принципе – от графита или солидола будет только вред. Кто-то мажет графитовой смазкой стержни клапанов, что тоже не правильно. Нужно использовать моторное масло.

Новый клапан перед установкой очищают от заводской смазки. Это обязательно!
