Подключение

Проводной электрический звонок требует прокладки скрытого кабеля, после чего необходимо восстановить отделку стен. В частном доме эта задача усложняется, так как электрический кабель прокладывается на открытом воздухе или под землей. Зато система оповещения на долгие годы будет надежной. Ее можно сделать с питанием от сети, а также в аварийном режиме – от батареек.

Установка дверного звонка с беспроводной связью для частного дома предпочтительнее, но здесь существуют ограничения:

Элементы питания кнопки передатчика могут выйти из строя от действия высокой или низкой температуры окружающей среды

Важно правильно подобрать подходящее устройство, чтобы свести это негативное действие к минимуму.
Количество преград из железобетона и металла должно быть минимальным, чтобы радиосигнал лучше проходил.
Уверенная зона передачи сигнала от передатчика до приемника обычно составляет около 100 м, что вполне достаточно. Желательно оставлять при этом запас не менее 20 %, чтобы исключить действие других факторов.

Популярными становятся звонки с видеокамерой и электромеханическим замком, который удобно открывать дистанционно. Подобные домофонные системы устанавливаются в частных домах и многоэтажках.

Элементы домофонной системы

Перед тем, как прокладывать электропроводку, следует определить местоположение ближайшей распределительной коробки, поскольку разводка делается через нее. Снаружи квартиры электрический провод делается скрытым, а внутри – на усмотрение хозяина.

Перед тем как установить квартирный звонок, нужно сделать эскиз. В нем учитываются все особенности помещения. Под проводной звонок нужно штробить канавку в 3 раза шире диаметра кабеля. Его крепят с помощью пластиковых скоб и саморезов. Внешняя проводка укладывается в короб, закрепленный на стене саморезами. Запас кабеля в местах подключения оставляют на 10-15 см. Типовая схема приведена на рисунке ниже.

Монтаж основного блока

Проводная схема подключения дверного звонка

На схеме выше красный фазный провод со счетчика подключается к автомату, а после него проходит в распределительную коробку (слева направо). Нулевой провод (синий) проложен сразу в распределительную коробку. Эта схема существует до установки звонка. На блок звонка надо только вывести ноль и фазу, в разрыв которой подключается кнопка. Если блок содержит металлические части, к нему прокладывается заземление (зеленый провод). Фаза определяется с помощью индикатора напряжения.

Блок звонка следует подключить в разрыв нулевого провода. Если подключить в фазный провод, может выйти из строя электронная схема при нажатии на кнопку звонка.

Соединения выполняются через клеммники, которые обычно входят в комплект звонка. В инструкции должна быть схема подключений. Подача питания производится в последнюю очередь.

Установка кнопки

Кнопку рекомендуется размещать на высоте 1,5 м от пола и выше. Она разбирается и крепится основанием к дверной коробке или стене. После подключают провода и кнопку снова собирают. Если она беспроводная, ее монтируют без подключения, установив внутри элемент питания.

После монтажа кнопки, кабеля и блока следует подключиться к сети. На вводном щите надо отключить электроснабжение квартиры. Фаза и нулевой провод берутся из распределительной коробки. Если схема собрана без ошибок, то звонок сразу работает. Если он не действует, производится прозвонка тестером всей схемы, и неисправность устраняется.

На скорую руку можно сделать звонок из подручных средств. Для этого используют старые звуковые игрушки, музыкальные открытки, старый мобильный телефон и т. п

Важно, чтобы его можно было услышать. Эксклюзивное устройство может оказаться еще эффективнее вышедшего из строя дорогостоящего звонка

Дверной звонок из старого мобильного телефона

Отслуживший свой срок электромеханический звонок не стоит выбрасывать. Он еще может пригодиться, если его восстановить и отложить до лучших времен.

Это интересно: Подключение электрического котла к электросети — подробная инструкция

Типы квартирных звонков

Электрические квартирные звонки по способу подключения бывают двух типов — проводные и беспроводные. Проводные подключаются к сети 220 В, есть модели, работающие от пониженного напряжения 12 В. Названы проводными потому, что кнопка звонка и внутренний блок должны соединяться проводами.

Проводные звонки — кнопка и внутренний блок должны соединяться проводами

В беспроводных электрозвонках кнопка и внутренний блок физически не связаны. В них установлены миниатюрный передатчик (в кнопке) и приемник (во внутреннем блоке). Связываются они между собой на какой-то частоте. Есть два типа питания беспроводных звонков:

Внутренний блок и кнопка работают от батареек.
Кнопка питается от батареек, внутренний блок — от сети 220 В. Причем есть два способа реализации внутренних блоков: со стандартным подключением к выводам проводами и с установкой в розетку. В последнем варианте на корпусе имеется обычная электрическая вилка. В этом случае подключить звонок в квартире и доме очень просто: надо внутренний блок установить в розетку, кнопку прикрутить на входе/калитке и вставить батарейку.

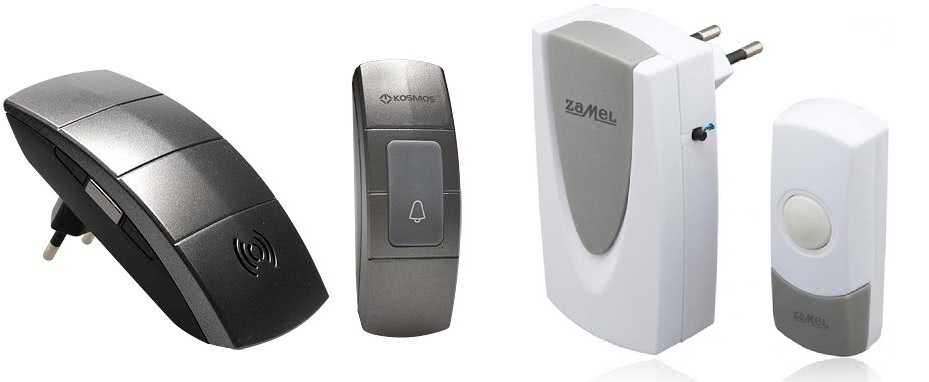

Беспроводные звонки с подключением внутреннего блока через розетку

Как уже говорили, в беспроводном варианте кнопка и электрозвонок «общаются» между собой посредством сигналов. Сигналы могут передаваться в аналоговом виде или в цифровом. Более надежная передача сигнала в цифровом формате — меньше подвержено искажениям. К тому же такие модели имеют возможность менять канал, по которому происходит прием/передача. При передаче аналогового сигнала такой возможности нет. Чем это плохо? Радиус действия звонков — 100 м и больше. И если в этой зоне есть какое-то устройство, которое работает на той же частоте (звонок или другое), ваш приемник может ловить его сигналы. В этом случае бывают ложные срабатывания.

Еще дверные звонки разделяют не квартирные и уличные. Отличаются они тем, что для тех, которые устанавливаются на улицу, кнопки делают герметичными и пылезащищенными. Кроме того их рекомендуется устанавливать под небольшой козырек — меньше будет проблем.

Это интересно: Кабель под бетонной дорожкой: рассмотрим детально

Схема принципиальная электрическая

Собранное без ошибок, начинает работать сразу. Питание возможно от источника постоянного тока 12 вольт (тогда диоды Д1-Д4 и конденсатор С4 исключают). Звонковыми импульсами АТС переменного тока 110 вольт 25 герц – в этом случае, ёмкость конденсатора С4, должна быть 1 микрофарад на 400 вольт.

Напряжением переменного тока 220 вольт 50 герц, при использовании в качестве квартирного звонка (в этом случае, ёмкость конденсатора С4, должна быть 0,5 микрофарада на 400 вольт). Собиралось устройство, на кусках фольгированного гетинакса, которые нарезал на станочке (Умелые руки) маленькой циркулярной фрезой. Одну плату, использовал в качестве кондуктора, для сверления отверстий, но можно собирать и навесным монтажом.

Как отключить дверной звонок

Эти работы под силу выполнить даже тем, кто никогда не имел дел с электрикой. Сначала надо вырубить электричество во всей квартире, отключив автоматы в щитке. Последовательность действий следующая:

Бокорезами с изолированными ручками перекусывают одну жилу провода (расположена у коробки). Таким же образом поступают и со второй жилой, после чего снимают устройство. Провода следует изолировать, используя изоленту.
От дверного звонка откручивают провод при помощи заизолированной отвертки.
Разбирают кнопку. От нее откручивают провода и изолируют. При желании, их просто обрезают.

Все манипуляции сводятся к тому, что от устройства отсоединяют провода.

Выбор электрического звонка

Инструкция по выбору устройства предлагает:

Обратиться в специализированный магазин, в котором опытные консультанты предоставляют расширенную информацию о многих типах дверных звонков.
Определить тип электрического звонка для своего жилища. При этом стоит учитывать его стоимость, внешний вид, способ подключения, возможность регулировки громкости и простоту монтажа устройства своими руками.
Определить мелодию звонка.

Превосходным дизайном и красивым внешним видом отличаются звонки-гонги, издающие звуки трубы.
Полезная функция для звонка – подсветка его в темное время суток. Для этого используются небольшие светодиоды или светящиеся материалы.

Читать также: Какая температура у строительного фена

Отличное решение для установки звонка в частном доме, на даче — приобретение беспроводного электрического звонка. Одна его часть крепится на калитке, а вторая в доме. Использование проводного звонка будет неудобно из-за сложностей монтажа и большой стоимости в прокладывании кабеля.

Установка звукового механизма

Если все провода в квартире уже проложены, то установка дверного звонка не займет много времени. Устройство работает от тока, поэтому нужно соблюдать правила безопасности при работе с электрическими приборами. Подсоединение электрического изделия проводится только после того, как было отключено питание во всей квартире.

Подключение дверного звонка к току производится путем соединения его контактов с проводкой квартиры. Если они слишком длинные, то их нужно подрезать и зачистить строительным ножом. Электрики рекомендуют уже соединенные провода сдавить слегка плоскогубцами, чтобы соединение было надежнее, а контакт лучше. Соединения изолируем и проверяем, все ли работает. Если четырех проводной механизм подключают к двухпроводной проводке, то определяется фаза и ноль, которые будут участвовать в подключении. Остальные провода соединяются между собой и тщательно изолируются.

Если проводной звонок успешно работает, то самое время приступить к его креплению к стене.

https://youtube.com/watch?v=fexQWkH0fAY

Место установки, как правило, находится в коридоре или прихожей. При этом в радиусе полутора метров от устройства не должно находиться радиаторов или других отопительных приборов. В месте установки в стене, дрелью делается отверстие и с помощью дюбелей и саморезов крепится панель звукового механизма. Скрытые отверстия для крепления предусматривают все производители приборов. В рамке двери сверлится отверстие для соединения проводами звуковой панели и кнопки.

Конструкция и виды электрозвонков

По принципу действия и особенностям конструкции электрические модели можно разделить на 2 большие категории: электромеханические и электронные. Их объединяет принцип работы – звук раздается при нажатии на кнопку. В этот момент замыкаются контакты и подается напряжение.

Звук в электромеханических звонках раздается за счет работы электромагнитной катушки и взаимодействия ударного механизма с электрической пластиной. Регулировки у таких моделей нет, а качество и громкость звука зависят от материала и размеров пластины, молоточка и чаши.

Электронные изделия отличаются внутренней начинкой. Вместо взаимодействующих металлических деталей внутри коробки расположены электроника и громкоговоритель. Преимущество в том, что можно настроить громкость звука, а у некоторых моделей – выбрать мелодию.

Электронные модели, в свою очередь, делят на 2 группы:

Проводные, у которых все части соединены проводами. Плюсы: понятная конструкция, легкий монтаж, надежность. Минусы: зависят от подачи электричества, требуют сверления и штробления стен.
Беспроводные, подающие сигналы радиоволнами. Они работают на батарейках или аккумуляторах, реже – от сети. Плюсы: не зависят от подключения к электросети, кнопка защищена от пыли и влаги, простая установка. Минусы: ограниченное расстояние между блоками, регулярная замена элементов питания.

Еще есть видеозвонки с камерой, но об их конструкции, способе установки и принципе действия нужно говорить отдельно. Мы же остановимся на актуальных электронных моделях, которые в большом количестве присутствуют на отечественном рынке.

Ремонт

Если после установки или во время эксплуатации возникли определенные неполадки, необходимо знать, как самостоятельно починить дверной звонок. Чаще всего причиной сбоев является отхождение контактов. Для устранения проблемы нужно просмотреть места ключевых подключений. Это может быть кнопка или же динамик внутри дома. Иногда достаточно подергать проводки и звонок снова работает нормально. Гораздо хуже, если ведущий кабель окажется перебитым. Тогда требуется его замена или спайка.

При длительной эксплуатации дверного звонка могут возникнуть проблемы с контактами

Возможны также проблемы с питанием. Тогда нужно проверить и починить своими руками блок питания и входные штекеры. В беспроводных моделях не забывайте вовремя менять батарейки и следить за состоянием аккумулятора.

Если понимать устройство звонка, проблем с его установкой своими руками не возникнет. К тому же при возникновении неполадок вы сможете без труда починить его без привлечения посторонней помощи.

Музыкальный звонок

Это устройство является самым простым и экономичным из всех, что опубликованы в литературе. В основном такой звонок предназначен для использования в качестве квартирного, хотя может найти и другие применения, например в игрушках или как звонок будильника.

Схема выполнена на основе микросхемы музыкального синтезатора BT66T-2L (рис.1). Внутри у нее есть RC-генератор и формирователь мелодии, которая состоит из 127 нот и периодически повторяется. Элементы С1, R2, VT1, VT2 задают время работы звука, a VT3 — усилитель мощности. Последний транзистор устанавливается, только если надо увеличить громкость работы звукового излучателя (ВА1 можно подключать непосредственно к выходу синтезатора, как это показано пунктиром).

Рис. 1. Электрическая схема музыкального звонка

После нажатия на кнопку SB1 время звучания сигнала зависит от емкости С1 и сопротивления R2 (с указанными на схеме номиналами составляет примерно 2. 3 с). При желании можно увеличить время звучания, увеличив С1.

Питание осуществляется от двух гальванических элементов по 1,5 В. В режиме ожидания энергопотребление практически равно нулю, так как все транзисторы находятся в закрытом состоянии (будет равняться току утечки конденсатора С2), поэтому включатель не требуется.

Рис. 2. Топология печатной платы и расположение элементов

Для монтажа элементов можно воспользоваться печатной платой, показанной на рис.2. Детали подойдут любые.

Малышев С.Ю. г. Мариуполь

Применённые детали

Транзистор Т1 — мп25-26, Т2 — кт605 или п307-309, но п605 работает лучше, диоды Д1-Д4 — Д226, но можно и другие, хотя Д226 давали лучшие результаты. Конденсаторы С1-0,1 С2-0,05, подстроечный резистор — 47к, С3 — 100 микрофарад на 100 вольт. Телефонный капсюль использовался в качестве излучателя, но только очень старые (большого диаметра).

Очень хорошие результаты давало применение чешского капсюля сопротивлением 50 ом, но у него есть одна особенность — чтобы добиться хорошей громкости, нужно вынуть пластмассовую заглушку со стороны контактных винтов, под которой находится регулировочный винт и включив устройство, небольшой отверткой, произвести регулировку, откручивая и закручивая винт, для достижения максимальной громкости звука.

После того, как приказал долго жить дверной звонок, откопал на антресолях старый телефон, выдрал из него этот электронный звонок, упаковал его в коробочку от ватных палочек и теперь он продолжил свою службу над дверью. Автор проекта — Вольф9405

Обсудить статью ДВЕРНОЙ ЗВОНОК ДЛЯ НАЧИНАЮЩИХ

Беспроводной дверной звонок не нужно подключать, так как сигнал передается радиоволнами, – это главное преимущество перед проводными устройствами. Такому звонку отдают предпочтение частные домовладельцы, когда протягивание провода к калитке осуществляется под землей (трудоемко и дорого) или в воздухе (незащищенность кабеля от осадков). А если подойти к установке креативно, можно вызвать удивление у друзей.

Чтобы установить проводной дверной звонок своими руками схема подключения нужна обязательно: это руководство, для чтения которого нужны специальные знания. А с беспроводным аналогом никаких хлопот. В коробке с приобретенным устройством вы найдете кнопку и музыкальный блок (звонковая коробка). Дополнительно вам понадобятся:

Дюбель-гвозди с саморезами и перфоратор, если устанавливать кнопку на бетонной стене. Перфоратор можно заменить ударной дрелью;
Саморезы, если основание деревянное;
Батарейки. Сразу вставьте их в кнопку и звонковый корпус.

Если вы устанавливаете кнопку на бетонную стену в месте, где предусмотрено подключение проводного звонка, то сначала изолируйте выходящий из стены двухжильный или трехжильный кабель. Но только после отключения питания квартиры

! Затем просверлите отверстие для вставки дюбель-гвоздя. Прислонив клавишу, зафиксируйте ее с помощью самореза.

Если кнопка будет находиться на деревянной поверхности, то понадобятся только саморезы. Но ее не рекомендуется устанавливать на металле, поскольку он может создавать помехи для радиосигнала, подающегося с кнопки на звонок.

Звенящую коробку устанавливают в любом удобном месте дома. Можно посадить корпус на двусторонний скотч – в квартире это не страшно. А если дом постоянно сотрясается от активных детей, то посадите музыкальную коробку на двусторонний скотч. Для тех, кому вообще ничего не хочется делать, есть отличное решение – просто положите звонок в место, где он не будет мешать. На полку в прихожей, в шифоньер, на подоконник. Главное, чтобы соблюдалось максимально допустимое расстояние между радиокнопкой и звонком.

Советы и рекомендации

При совершении покупки следует придерживаться советов:

Лучше выбрать не слишком дешевую, но и не слишком дорогую модель. На рынке доступно множество вариантов, поэтому предпочтение отдают «золотой середине». Цена – не всегда определяющий фактор. Беспроводная дверная модель из категории дешевых маловероятно будет достойного качества.
Совершать покупки лучше в магазинах, где предусмотрена политика возврата. У каждого покупателя должна быть возможность проверить купленное устройство. Может быть громкости будет недостаточно, или он не подойдет по другим параметрам. В таком случае его проще вернуть и выбрать другую модель.
Звук звонка должен быть слышен снаружи квартиры. В ином случае посетитель может подумать, что он не работает, и начнет «названивать».
Изделия покупают только в специализированных магазинах. Конечно, дверной звонок можно найти и в хозяйственном, но маловероятно, что он будет хорошего качества.
Для большого дома выбирают «громкие» устройства.
Предпочтение лучше отдавать моделям со стандартными батарейками. Проблематично отыскать источники питания на 3 или 6В. Более эффективны – аккумуляторные элементы с функцией подзарядки.
Немалую роль играет и мелодия. Дело в том, что слушать ее придется на протяжении нескольких лет. Лучше, чтобы мелодий было несколько, с возможностью выбора.
Дизайн должен соответствовать интерьеру квартиры. Хорошо, если дверной звонок будет оснащен подсветкой, что позволит легко отыскать его в темноте.

Как подключить дверной звонок своими руками: схема и порядок установки

Для того чтобы обустроить удобный доступ в квартиру следует разобраться со схемой дверного звонка. Сегодня существует множество моделей подобных устройств, но при этом общий принцип их работы остается практически одинаковым. Рассмотрим, как правильно установить и починить при необходимости звонок.

Особенности устройства

В каждом доме для создания комфортных условий на входе устанавливается целый перечень дополнительных приспособлений. Одним из них и является звонок на дверь. Его прямым назначением является оповещение находящихся в квартире людей о том, что к ним пришли гости.

Очень часто владельцы дома планируют установку звонка для двери своими руками, поэтому важно понимать, какова схема его устройства и методику подключения. Для этого в первую очередь следует рассмотреть основные модели, существующие на современном рынке

Виды звонков

Сегодня ассортимент товаров данной группы является огромным и не прекращает расширяться. С развитием технологий улучшаются не только внешние характеристики звонков, но и их функциональные возможности.

Установка дверного звонка теперь производится в считанные минуты, так как производители заранее предусмотрели облегчение устройства и удобство его использования.

Подключение и питание беспроводных звонков

Сначала речь пойдет о тех моделях, внутренние блоки которых подключаются к сети 220 В. Если на корпусе есть вилка, вы точно знаете что делать. Если вилки нет, но есть два провода, к ним подключаете два провода, которые идут из распаечной коробки. Если проводов три, желто-зеленый изолируете, а подключаете синий и второй (может быть коричневый, красный, черный, белый и т.д., но точно не зеленый и не желто-зеленый).

Дизайн может быть самый разный

Если оба блока питаются от батареек

С тем, как подключить звонок в квартире или доме если оба блока которого питаются от батареек, проблем нет. Просто в подходящем месте в доме вбиваете гвоздь или закручиваете шуруп, на который крепите внутренний блок, ставите батарейки. Аналогично поступаете с кнопкой, но ее монтируете снаружи — возле двери или калитки. Для того чтобы закрепить кнопку корпус надо открыть (могут быть небольшие шурупы, но обычно надо просто поддеть корпус отверткой).

На задней стенке есть несколько отверстий под крепеж. Крепите заднюю крышку на саморезы или дюбеля (зависит от материала), потом устанавливаете батарейки и закрываете крышку. На этом подключение беспроводного звонка завершено.

Примерно так будет выглядеть беспроводная кнопка для звонка в разобранном состоянии

Как обеспечить питание беспроводной кнопки в морозы

Беспроводные звонки всем хороши, кроме того, что зимой могут возникнуть проблемы: некоторые типы батареек замерзают и перестают работать. Их приходится менять раз в 10-15 дней. Очень неудобно, так как сложно бывает понять, что звонок перестал работать из-за севшей батарейки. Избавиться от этой ситуации можно следующими путями:

Использовать литиевые батарейки. Они морозов не боятся — работать могут без проблем до температуры -30°C.
Но батарейки этого типа на 9 В или 12 В найти просто нереально. Их почти нет в продаже. Выходы:

Искать дверные звонки с кнопками, в которых стоят батарейки АА или ААА. Такие литиевые есть.
В какой-то герметичной емкости соединить несколько батареек меньшего номинала, чтобы на выходе они давали искомое напряжение. Эту емкость закрепить с внутренней стороны забора, вывести провода и подать питание на кнопку.

Зимой важно обеспечить электропитание

Доработав систему любым из предложенных способов, проблем с электропитанием кнопки звонка на улице у вас будет значительно меньше. Теперь вы знаете не только как подключить звонок в квартире и на улице, но и как обеспечить его работу в морозы.

Правила подключения

Подключение устройства производится в несколько этапов, но перед тем, как установить дверной звонок, нужно тщательно продумать его расположение. Учтите, что звук сигнала должен хорошо прослушиваться во всех помещениях, особенно это актуально для частных домов. Некоторые модели могут дополняться несколькими динамиками, которые можно расположить в разных частях дома. А при существовании нескольких входов можно приобрести дополнительную кнопку вызова.

Итак, как подключить дверной звонок:

Беспроводные.
Схема подключения такого дверного звонка своими руками самая простая. Для начала установите кнопку вызова в удобном месте

Затем определите куда подвесить динамик, беря во внимание радиус действия устройства с учетом возможных преград для сигнала. Элементы крепятся на болты или липкую ленту.

Проводные.
Здесь нужно заранее разобраться, как именно подсоединить дверной звонок

Учтите, что придется протягивать провод, соединяющий оба устройства, поэтому заранее продумайте оптимальный путь. Желательно замаскировать его в стене, под навесным потолком или плинтусом. От кнопки идет провод к динамику, а оттуда – к розетке или напрямую к электросети. Для безопасности работ предварительно отключите напряжение в распределительном щитке. Сам принцип подключения состоит в следующем: для начала выводятся провода для подключения прибора (фаза и ноль), питающий провод заводится в корпус динамика звонка и крепится в клеммы. Вторая часть выводится к кнопке вызова, к звонку подводится питание и проверяется его работа.

Видеозвонки
. Основное отличие – дополнительное размещение камеры над дверью и экрана для приема картинки.

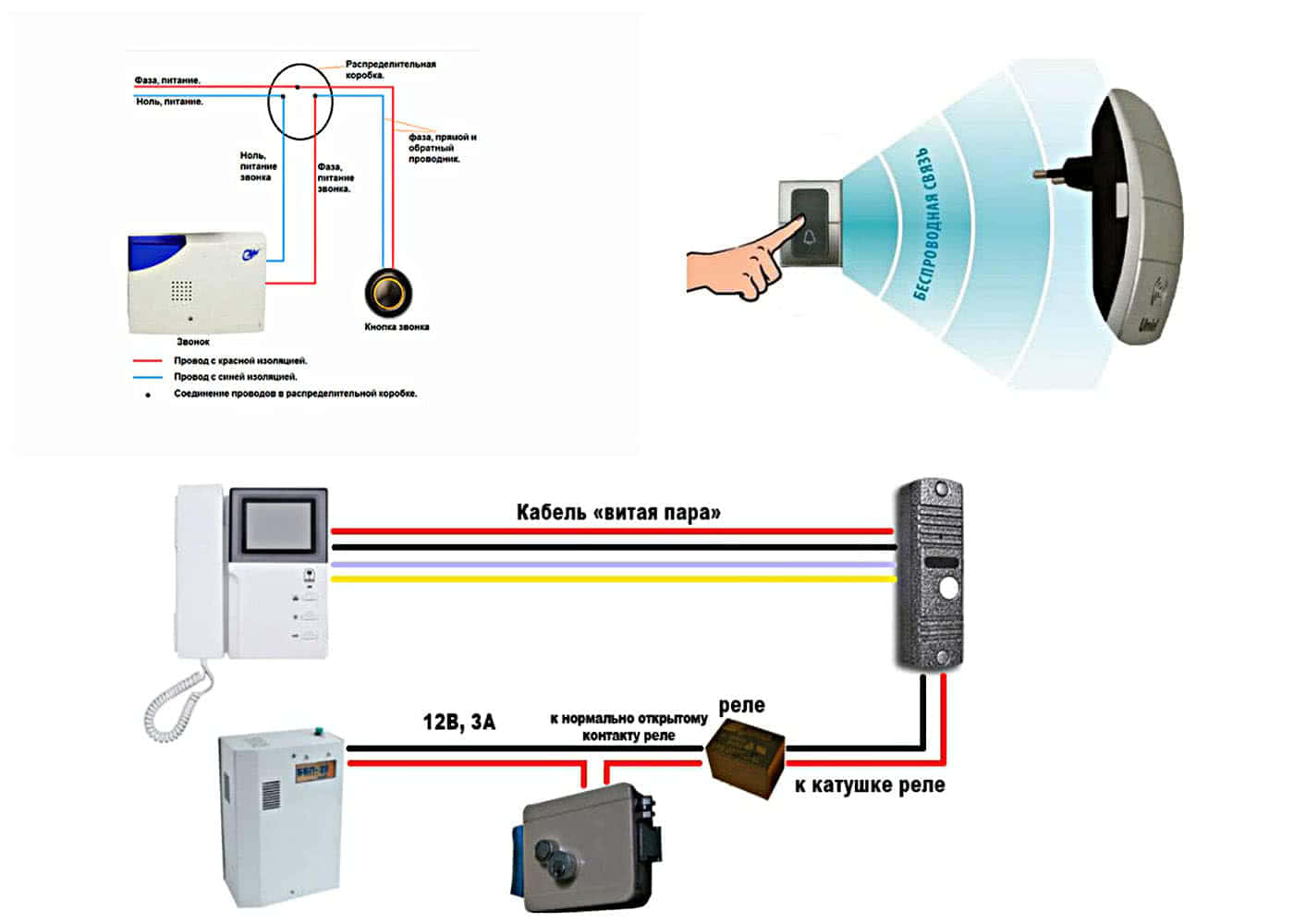

Схемы подключения различных типов дверных звонков

Звонок из ненужных приборов

Если у вас имеется старый телефон или сломанная компьютерная мышь и их ремонт нецелесообразен, то они пригодятся, если вы решите сделать собственный беспроводной звонок на дверь. Рассмотрим вариант изготовления подобного устройства из мыши:

Из корпуса удаляются все внутренности кроме контактных кнопок.
На плате две клавиши соединяются со звонковым устройством, а оставшиеся части убираются.
Колесико разрезается пополам и одна часть вклеивается обратно.
На плате пульта к звуковой кнопке припаивается витая пара. Она соединяет кнопку с клавишами мышки.
Припаиваем оставшиеся концы к контактам клавиш – один к крайнему, второй к любому из оставшихся двух.
Последний контакт из трех соединяется проводом с противоположным. Таким образом будут срабатывать обе кнопки.

Оригинальный звонок готов.
