Генератор для остановки электросчетчика схема втрп

Многотарифные электросчетчики

Потребление электроэнергии неравномерное в разное время суток. Поэтому для того, чтобы уменьшить потребление электроэнергии в часы пиковой нагрузки электрокомпании предлагают установку двухтарифных электросчетчиков.

Эти приборы учета учитывают потребляемую энергию с повышающим или понижающим коэффициентом. Это зависит от времени суток и настройки аппарата. Конкретные значения отличаются в разных регионах.

• днем с коэффициентом 1:1;
• ночью, 23.00-7.00 коэффициент понижен.

• днем, 10.00-17.00 и 21.00-23.00 коэффициент 1:1;
• в часы пик, 7.00-10.00 и 17.00-23.00 коэффициент повышен;
• ночью, в часы минимальной нагрузки, 23.00-7.00, энергия самая дешевая, с понижающим коэффициентом.

Такие приборы помогают уменьшить счет за потребленную энергию, особенно если включать мощные нагрузки, типа стиральной и посудомоечной машин или бойлера в часы самой дешевой электроэнергии.

Несмотря на то, что такие приборы и их программирование стоят дороже однозонных, это выгодно. Особенно эффективным является сочетание электроотопления и двухтарифного счетчика.

Подключить электросчетчик самостоятельно несложно

Важно соблюдать при этом все правила ПУЭ, иначе инспектор электрокомпании заставит переделать работу, что приведет к дополнительным расходам и потерям времени

Для подсчета потребляемой электроэнергии и защиты сети на большинстве бытовых и жилых объектов необходимо осуществить подключение однофазного счетчика и автоматов. Это мероприятие обычно должен выполнить владелец помещения.

При наличии небольших навыков работы с проводкой можно самостоятельно проделать такую работу без привлечения сторонних специалистов, а мы расскажем как это сделать.

Преимущества электронного счетчика

У электронного счетчика достаточно много преимуществ. Именно по этому все больше людей заменяют им свои старые приборы измерения электроэнергии. Такие устройства повышают точность показаний и упрощают их снятие.

Список достоинств электронных счетчиков электричества действительно велик. Давайте ознакомимся с ним подробнее.

Достоинства электронного электросчетчика:

Такие устройства считаются высокоточными. Они практически не дают погрешностей в подсчете истраченного за определенный промежуток времени количества электроэнергии. Более того, он не изменяет своих показаний при воздействии различных факторов, например вибрации

Это его принципиальная разница с индукционным прибором.С сегодняшними ценами на электричество – это очень важное преимущества.
Также повысилась чувствительность. Теперь счетчик более чутко реагирует на перепады и колебания в электросети.
Еще одним преимуществом электронных счетчиков является их способность вести многотарифный учет в разное время суток

Это важно потому, что сейчас практикуется разная оплата за электричество днем и ночью.
Электронные счетчики могут учитывать разные составляющие электроэнергии. Более того, вы можете записать показания счетчика за удобное время, а потом снова увидеть их, подключив к ноутбуку.
 Если электросчетчики старого образца не могли одновременно учитывать передаваемую и получаемую электроэнергию, то современные электронные счетчики такой способностью обладают. Поэтому вам не нужно будет устанавливать два устройства для каждой линии.
Также электронные счетчики могут контролировать все параметры электросети, например, мощность, напряжение и нагрузка. Таким образом, при сбое какого-то параметра сети, прибор об этом проконтролирует.
Счетчики электронного типа оснащены системой против воровства электричества. Подобные попытки фиксируются устройством и передаются энергослужбам.
Электронный счетчик работает таким образом, что все показания передаются на один общий компьютер. Таким образом, отпадает надобность привлечения специальных работников для снятия и контроля показаний.
Время между проверками состояния таких счетчиков возрасло. Это связанно с тем, что проверять их показания не нужно, а о сбоях в электросети они сообщают самостоятельно.
Для такого многофункционального устройства электронный счетчик имеет весьма небольшие размеры. Он не превышает габаритами обычные устаревшие устройства.

Использование электронных счетчиков, прежде всего, выгодно для коммунальных служб. Однако и для жильцов современных квартир некоторые их свойства будут очень полезны.

Принцип действия импульсника для остановки электросчетчика

Остановка счетчика высокочастотным импульсом происходит благодаря способности импульсного прибора генерировать правильно подобранный сигнал. Возникающий высокочастотный направленный импульс отключает контроллер или микросхему электросчетчика.

Сигнал, формируемый импульсным устройством для остановки электросчетчиков, носит временный, обратимый характер и не вредит электронике узла учета.

Он состоит из двух частей:

• несущей высокочастотной (с маленькой амплитудой колебаний);
• модулирующей низкочастотной (с большой амплитудой).

Для того чтобы остановить импульсами счетчик, напряжение модулирующего сигнала меняется по заданному правилу. Настройки импульсника для остановки электросчетчика подбираются опытным путем для каждой модели учетного прибора. В работе используется способ перебора интервалов рабочих частот.

Схема импульсника для электросчетчиков Меркурий

Входящий в схему модулятор с фильтром верхних частот изменяет параметры несущего сигнала. Фильтр задерживает модулирующее напряжение, в результате чего к счетчику посылается импульс высокой частоты, преобразованный по амплитуде. Процесс повторяется до тех пор, пока не достигается импульсная остановка электросчетчика. Рабочие настройки блокировки используются в дальнейшем для взаимодействия с прибором учета.

Трехфазный счетчик

Трехфазный счетчик имеет соединение обмоток напряжения в звезду. Сначала нужно сделать отключение нейтрального провода от центра звезды, а затем к центру подключить одну из фаз, на которую предполагается навесить неконтролируемую нагрузку в квартире. Если разность напряжений на концах катушки будет нулевая, ток через нее не пойдет. В результате потребляемая через эту фазу энергия не будет контролироваться, поскольку она поступает в обход измерительной катушки счетчика.

Трехфазный счетчик: схема экономии энергии на одной фазе

Реализацию способа на практике можно делать следующим образом. Переламывается жила внутри нулевого провода, идущего к счетчику. Результат будет тот же, если изолировать его в болтовом соединении. В щит устанавливается однополюсный автомат Q на 1 А. При его включении нагрузка в фазе С не будет контролироваться счетчиком, так как через эту обмотку напряжения в счетчике не пойдет ток. При выключенном автомате Q счетчик работает как обычно.

Искусственно сломать счетчик можно, если вывести из строя один трансформатор тока или несколько. Можно нарушить работу электронного счетчика, подав на него импульсный сигнал большой силы. Обмануть поставщика электроэнергии таким варварским способом трудно, так как особенно тщательно проверяются приборы с нестабильными показаниями.

Некоторые умельцы могут «смотать» показания переключением токовых катушек. Трансформатор тока можно сохранить, если шунтировать измерительную обмотку. Самым эффективным способом остается подключение нагрузки в обход прибора.

Какие счетчики можно остановить импульсником?

Приборы для обмана электросчетчика применимы для взаимодействия с распространенными на рынке марками:

Выбор прибора для остановки электросчетчика проводится с учетом марки и модификации модели. Возможно изготовление под заказ импульсного генератора, блокирующего приборы «Миртек» и «Сапфир». Конструкция глушилки для электросчетчиков «РиМ» снабжается внешней петлей. Ее приближают к счетному устройству, используя шест.

Глушилка для счетчика электроэнергии на столбе РИМ появилась в продаже совсем недавно, это наша новая разработка.

На рынке постоянно появляются новые и модернизируются действующие электронные электросчетчики. Все изменения учитываются при разработке и доработке аппаратов блокировки. Одна из таких модификаций способна остановить дисковый счетчик, в конструкцию которого входит микропроцессорный измеритель.

Разновидности счетчиков электроэнергии

Все существующие счётчики учёта электроэнергии разделяются на несколько видов. Потребителям достаточно знать 4 основных признака, по которым классифицируются эти приборы учёта:

Кроме того, выпускаются электросчётчики разных классов точности и для сетей различной мощности.

Обычные бытовые электросчётчики предназначаются для работы в электросетях напряжением не более 250 В, нагрузкой 60 А и мощностью до 15 кВт.

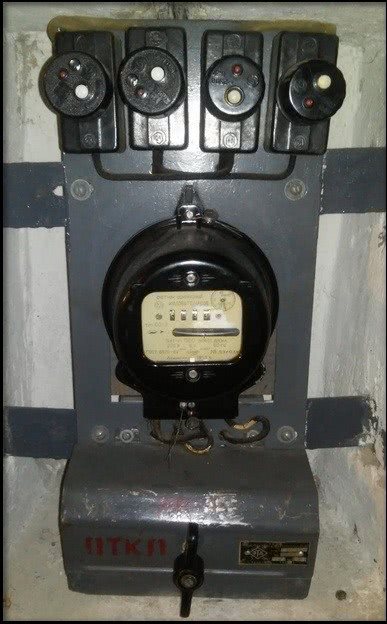

Индукционные электросчетчики

В основе работы индукционных счётчиков лежит способность вихревых токов наводить в катушках электромагнитное поле, которое приводит во вращение дискообразный предмет. Преимуществами механических электросчётчиков являются:

К недостаткам этих приборов относятся сравнительно большая погрешность показаний и высокая вероятность несанкционированного вмешательства в работу. У индукционных электросчётчиков можно достаточно легко скрутить назад показания.

До появления современных счётчиков электроэнергии все коммерческие узлы учёта оснащались только такими приборами. Но и в настоящее время такие электросчётчики всё ещё встречаются в квартирах и частных домах, хотя в следующие 10 лет планируется полная их замена на электронные.

Электронные электросчетчики

Электросчетчики, в которых вместо катушек используются полупроводниковые элементы и микросхемы, называются электронными. Принцип работы этих приборов учёта электроэнергии заключается в том, что измеряемая электрическая энергия воздействует не на вращающийся диск, а на твердые полупроводниковые элементы, которые генерируют импульсы. Эти импульсы обрабатывает электронный измерительный блок прибора.

В числе преимуществ таких электросчётчиков называют следующие их свойства:

Так как обмануть цифровой электросчетчик гораздо сложнее, все электросбытовые компании настаивают на использовании только таких современных устройств. Скрутка показаний электронного прибора учёта в обратную сторону невозможна, существует только возможность его остановки.

По месту размещения

Потребители разделяют приборы учёта электроэнергии на внутридомовые (квартирные) и столбовые (смонтированные на уличных опорах).

Множество вопросов у собственников возникает в связи с возможностью остановки счетчиков на опорах. Это связано с тем, что электрики стали всё чаще устанавливать приборы учёта электроэнергии на уличных столбах с целью свободного доступа к ним представителей службы сбыта во время отсутствия самих потребителей. Кроме того, такая установка уменьшает вероятность несанкционированного воздействия на электросчётчик.

Монтаж щитка

Щиток для счетчика и автоматики состоит из 2 частей: наружная защитная крышка с дверкой и внутренняя часть с 1 или несколькими рейками, а также нулевая шина, так как по правилам питающий ноль распределяется между всеми отходящими проводами именно с ее помощью.

Со щитка надо снять верхнюю панель, открутив 4 болта. Затем — монтаж на стену. Не должно быть перекосов, при разметке и фиксации. Высота счетчика по ПУЭ внутри помещений — 0.8–1.7 м от пола для удобного снятия показателей, визуального контроля табло. Как правило, оснащение ставят на уровне глаз – 1.6–1.7 м. Далее, крепим к стене, используя, в зависимости от ее материала, дюбели по бетону, гипсокартону, саморезы (винты) по дереву.

Правильная установка электрического счетчика обязательно осуществляется по правилам, содержащимся в нормах ПУЭ, которые гласят, что такие приборы, как автоматы, размещаются за пределами квартиры (общий коридор, лестничная клетка). Соответственно, такое же расположение наиболее целесообразное для учетного устройства.

Установка в сложных условиях

Как своими руками подключить автоматы, электросчетчик на даче, в сложных условиях, например, на столбе, осуществляется по обычным правилам. Используют щитки для наружной установки, защищенные, часто они из металла.

Установка электросчетчика в частном доме на столбах, улице подразумевает выполнение следующего (ссылки на ПУЭ):

• кабели на столбе в защитной оболочке, коробах, каналах;
• шкаф запирающийся, с окошком на уровне циферблата (п. 1.5.30);
• до коробки зажимов 0.8–1.7 м. Может быть меньше 0.8 м, но не менее 0.4 м. Высоту в сторону увеличения иногда по указаниям специалистов энергосбыта увеличивают, если есть техническая необходимость для защиты оснащения и при подобных обстоятельствах;
• щиток с подогревом, если электроэнергию вырабатывает генератор электростанции (п.1.5.30) с защитой не хуже IP X4. Впрочем, правило по подогреву застарелое — если температурный режим изделия допускает, то можно ставить и без этой опции. Например, Меркурий 206 может работать при −45… +45° C;
• вводный автомат на расстоянии не меньше 10 м (п.7.1.36 и 1.5.36);
• заземление для металлических шкафов обязательное (обычно это штырь, вбитый в землю);
• после счетчика в доме — вводное УЗО номиналом до 300 мА (п. 7.1.84).

Способы крепления и как установить электросчетчик в частном доме на нестандартных конструкциях любые, обеспечивающие ровное положение, устойчивость, надежность, опору: металлические хомуты, кронштейны, рамы, толстые монтажные полосы с зажимами.

Как контролеры обнаруживают подделку

В многочисленных источниках в сети можно найти много вариантов передающей части «умного» электросчетчика. В большинстве случаев за основу берется принцип пульта дистанционного управления телевизора.

Однако вся эта работа по сути бессмысленна, поскольку на таком счетчике после вмешательства будут нарушены пломбы, и контролер это обязательно обнаружит. Есть и другие способы вычислить «хитрый» электросчетчик.

Самый явный признак, по которому контролеры обнаруживают подделку, это когда резко падает потребляемая собственником электроэнергия. Но это процесс долгий, а причины, по которым упало потребление, могут быть объективными.

Иногда инспекторы незаметно для потребителя ставят контрольный счетчик на подозрительную линию. И если видят разницу, могут взять ваш счетчик на экспертизу. Эксперты вскроют его, обнаружат электронную схему, и вас ждут серьезные неприятности.

На некоторых моделях счетчика есть опция просмотра истории всех показаний (для этого нужно ввести спецкод), и проверяющие эту опцию знают.

Кроме того, у контролеров появилось устройство (особый рентген), которое в состоянии определить «хитрый» счетчик с пультом дистанционного управления.

Сейчас в интернете множество предложений от мошенников с целью модернизировать уже установленные счетчики электроэнергии с пультом ДУ. При этом если собственник отказался от их услуг, они могут шантажировать его, оперируя тем, что раскроют управляющей компании факт установки «хитрого» электросчетчика. В этом случае владельцу грозит серьезный штраф.

Подключение однофазного счетчика электроэнергии

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.

• Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:
• Документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика.
• Дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика.

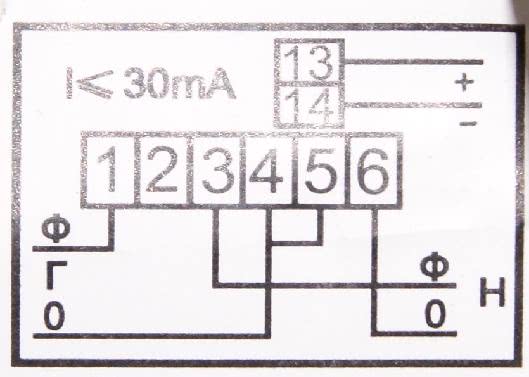

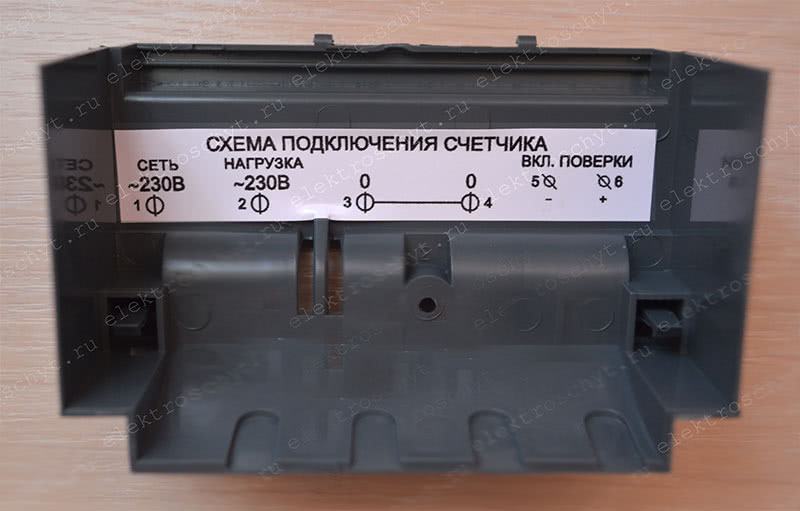

• В обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

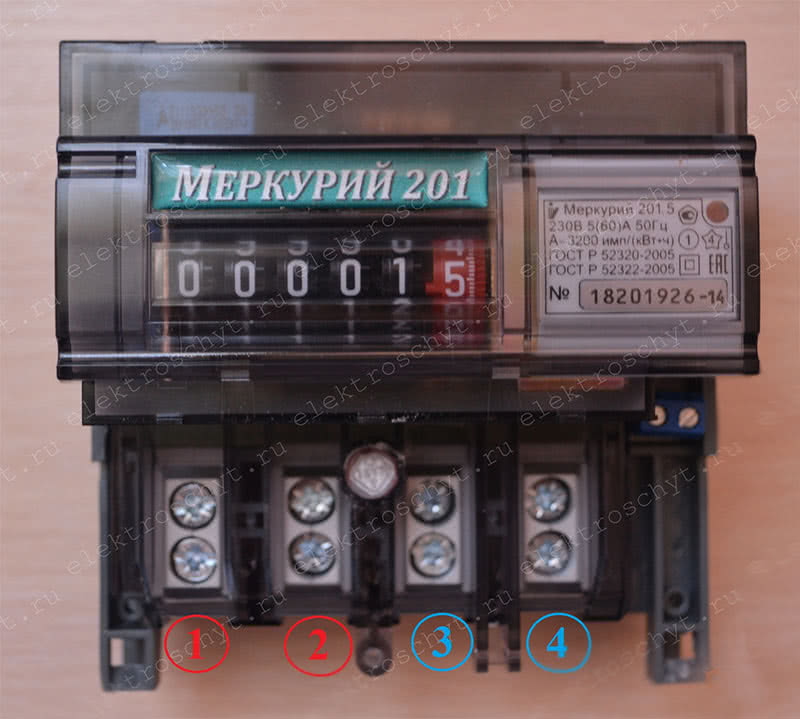

1. Простой однофазный счетчик имеет 4 контакта на клеммной колодке:
2. клемма №1 – ввод фазы от внешней сети (к дому или квартире);
3. клемма №2 – выход фазы (внутрь дома или квартиры);
4. клемма №3 — ввод нуля от внешней сети (к дому или квартире);
5. клемма №4 — выход нуля (внутрь дома или квартиры).

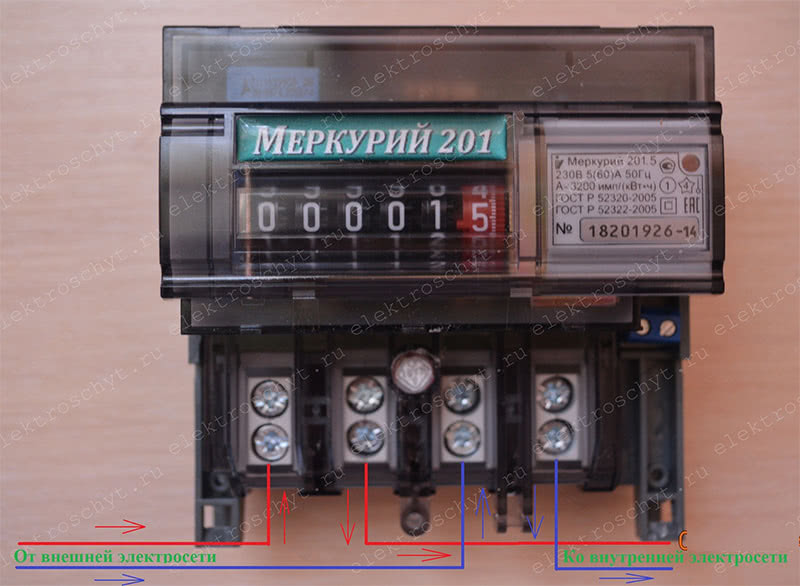

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

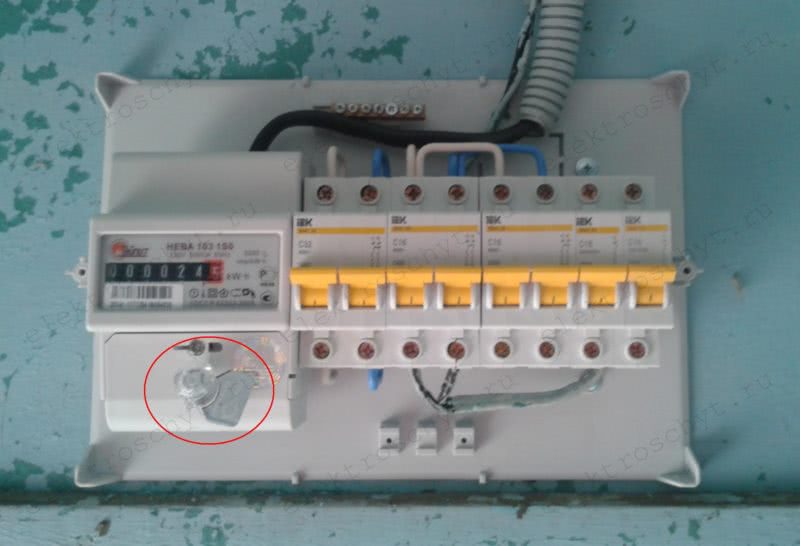

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.

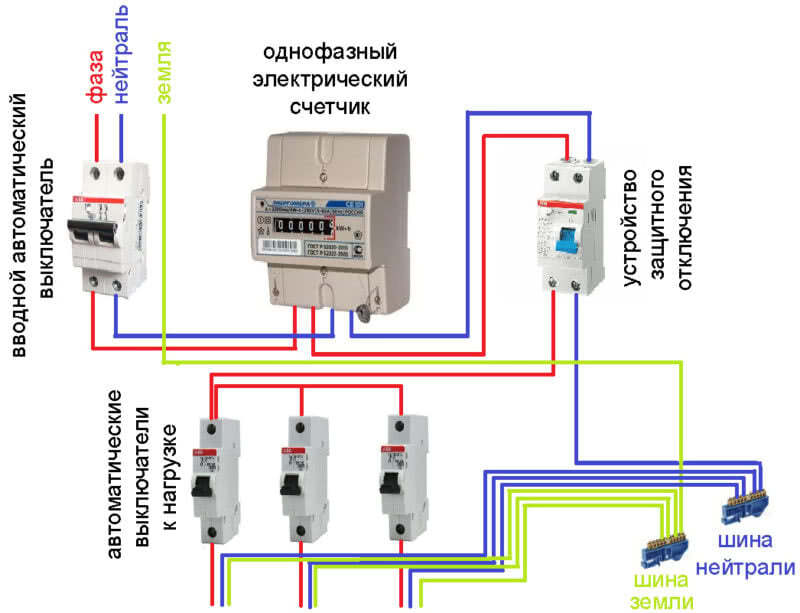

Схема подключения счетчика электроэнергии однофазного

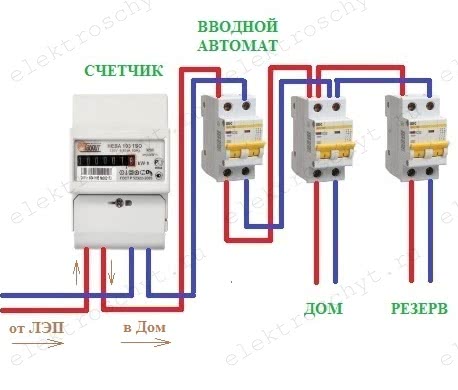

Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.

Подключение счетчика электроэнергии своими руками

Если говорить об однофазном счетчике, то в этом случае относительно мощностей и напряжений производимых непосредственно на подстанции электроэнергии используется только третья часть, если так можно выразится. Все дело в том, что промышленные электрические генераторы имееют три обмотки и в итоге три фазы.

Однофазный счетчик электроэнергии и вся последующая схема фактически подключается только к одной из трех фаз. Какой? Да, любой! Здесь главная задача у проектантов и тех, кто в последствии проводит монтаж сделать так, чтобы потребители по потребляемой мощности равномерно распределялись на каждую фазу. То есть если у соседа одна фаза, то вам другую, а третьему соседу третью!

Схема подключения для однофазного счетчика электроэнергии уже неизменна как миниум лет 40. Поэтому можете смело ее использовать если у вас есть счетчик, но нет к нему электросхемы подключения.

Далее приведена стандартная (действующая) схема подключения счетчика на 220 вольт, взята с крышки счетчика.

Приведены контакты в соответствии с реальным их расположением на счетчике (если смотреть с лицевой стороны) и входы и выходы на них: Ф — фаза, 0 — ноль, Г — ток с генератора электропроизводителя, то есть вход на счетчик, Н — нагрузка, то есть выход в вашу квартиру. 13 и 14 дополнительный выход для КИП (есть не на всех счетчиках, используется для снятия контрольных данных, измерений)

Как остановить электросчетчик без магнита в домашних условиях

Многие схемы остановки счетчика без магнита базируются на различных механических воздействиях. Современные приборы учета уже давно надежно защищены от них, поэтому они подходят только для старых индукционных моделей.

Для однофазных счетчиков

Механические приборы ранее можно было обмануть методом переключения фазы и нуля между квартирами. Однако такой вариант остановки электросчетчика без магнита своими руками можно было использовать только до первой проверки, на которой с легкостью выявлялись подобные вмешательства.

После того как на рынок пришли электронные приборы учета, этот вариант не используется из-за того, что электросчетчик нового образца учитывает потребление и по нулю, и по фазе.

Наиболее распространенные способы остановки однофазных счетчиков:

• использование заземления;
• обрыв нулевого провода

Для трехфазных счетчиков

Эти аппараты в основном применяются на предприятиях и лишь изредка в частных домах.

Для остановки такого счетчика требуется отсоединить нулевой провод, а на его место подключить фазу, используемую в дальнейшем для бесконтрольного расходования электроэнергии.

Прочие способы

Также приборы старого типа можно было остановить следующими способами:

1. Использовав тонкую иглу или скрепку, которая должна упираться в алюминиевый диск. Но для этого требуется сделать для нее отверстие в корпусе прибора. Такой вариант считается ненадежным, поскольку легко выявляется при проверке.
2. Еще один вариант, как остановить счетчик электроэнергии, – изменить его положение, поскольку он может работать, находясь в строго вертикальном положении.
3. В некоторых ситуациях можно воспользоваться катушкой Тесла, состоящей из двух обмоток без сердечника. Принцип действия катушки напоминает принцип действия электрошокера, который повреждает ИПУ.
4. Прекратить работу счетчика можно при помощи «метода гирлянды», который подразумевает поступление электричества напрямую от магистрали. Для этого нужно в период стройки добавить отдельный кабель со своим автоматом. Собственник жилья сможет самостоятельно прекращать поставку энергии по основной магистрали и после замыкать обходную цепь. Данная схема предполагает незаконную врезку в основную домовую магистраль, соответственно, при наличии общего счетчика контролирующие органы быстро найдут обходной маршрут.
5. Владелец квартиры может пустить в обход лишь провод фазы. Тогда прибор учета продолжит функционировать, основываясь на данных нулевого кабеля. Если использовать такой способ, то велика вероятность возникновения автоматического сигнала тревоги на пульте обслуживающей компании.
6. Если же собственник создает обходную цепь, магистраль оснащается электромагнитным прерывателем и его обмотка присоединяется к входному автомату. Пакетный переключатель располагается на виду, и в случае отключения помещения контролирующими органами обходная цепь прерывается. Такая схема хорошо знакома сотрудникам энергосбытовых организаций, поэтому они в ходе проверок обследуют главную магистраль на предмет незарегистрированных кабелей.

Сколько стоит счетчик электроэнергии с пультом?

Ценовой диапазон такого оборудования очень широк: недорогие модели стоят около 5-6 тысяч рублей, стоимость многотарифных устройств доходит до 20 тысяч. Самые распространенные модели на рынке — от бренда «Меркурий».

Ниже приведен примерный список цен на популярные модели:

• Меркурий 201.5 – 5 000 рублей;
• Меркурий 201.2, 201.4, 201.7, 201.8 – 5 500 рублей;
• Меркурий 230 AR-01, 02, 03 – 10 000 рублей;
• Меркурий 230 ART-01, 02, 03 – 12 000 рублей.

Заряженные счетчики электроэнергии Меркурий — это неплохой выбор, но существуют и другие хорошие производители.

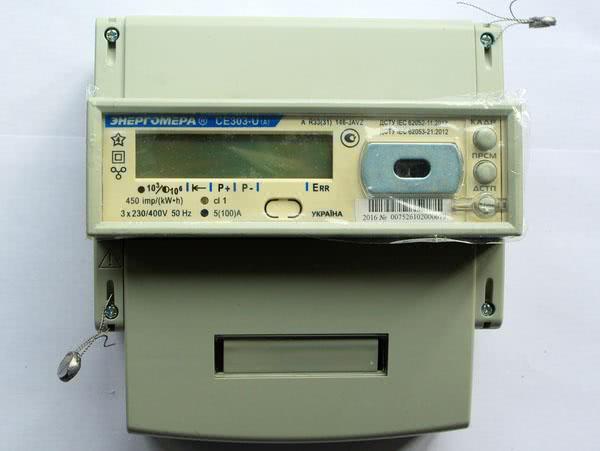

Основной конкурент Меркурия — бренд «Энергомера»:

• CE 101 – 5 000 рублей;
• ЦЭ680ЗВ – 7 500 рублей;
• CE 302 – 14 000 рублей.

Также популярны бренды «Матрица» и «Нева»:

• Матрица NP73L, NP73E – 20 000 рублей;
• Нева 101 1SO – 5 500 рублей;
• Нева 303, 306 – 10 000 рублей.

Стоимость

Цена «умного счетчика» зависит от набора функций и составляет, в среднем, от 3 до 12 тысяч рублей. При плановой замене (окончился срок поверки, старый аппарат сломался) процедура должна быть бесплатной, но на январь 2020 года (до даты начала исполнения закона) многие поставщики энергии фактически перекладывают расходы на собственников. В дальнейшем это будет включено в тарифы.

Если же гражданин меняет счётчик по собственному желанию, он может приобрести его самостоятельно. При этом до 1 июля 2020 остается возможность купить и установить обычный электросчетчик, не тратя существенные суммы на цифровой.

Замена старого электросчетчика на модифицированный

Смена происходит по определенному алгоритму:

1. Оформляется заявка. В пункте «причина замены» указывается «повреждения, царапины» либо «желание установить современный прибор». Также графу можно пропустить без указания причин, компания не имеет права отказать в услуге замены.
2. В назначенное время приходит специалист, фиксирует показания старого механизма, снимает пломбу, устанавливает новый счетчик.
3. Проверяется работоспособность устройства, подписывается акт выполненных работ.
4. Специалист опломбирует электросчетчик, выдает документ с указанием даты постановки пломбы, ее номера и начала эксплуатации считывающего механизма.
5. После ухода специалиста собственник проверяет работу пульта.
