Простая схема шим-регулятора на таймере ne555. шим регулятор на 555 схема

Содержание

КР(Ф)1006ВИ1 — программируемый таймер

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Корпус КР1006ВИ1 Корпус КФ1006ВИ1 Электрическая схема Назначение выводов Схемы включения Электрические параметры Предельно допустимые режимы эксплуатации Рекомендации по применению Зарубежные аналоги Литература Микросхема представляет собой таймер для формирования импульсов напряжения длительностью Т=1,1RC (R и C — внешние времязадающие элементы) от нескольких микросекунд до десятков минут.

Предназначена для применения в стабильных датчиках времени, генераторах импульсов, широтно-импульсных, частотных и фазовых модуляторах, преобразователях напряжения и сигналов, ключевых схемах, исполнительных устройствах в системах управления, контроля и автоматики. Содержит 51 интегральный элемент. Корпус типа 2101.8-1 и 4309.8-A.

Корпус КР1006ВИ1

Корпус КФ1006ВИ1

Электрическая схема

Назначение выводов 1006ВИ1

1 — общий; 2 — запуск; 3 — выход; 4 — сброс; 5 — контроль делителя; 6 — срабатывание; 7 — цепь разряда; 8 — напряжение питания;

Схемы включения

Электрические параметры

1 Напряжение питания от 3 до 15 В
2 Выходное напряжение низкого уровня при Uп=5 В, Uср=3,7…4,7 В, Iвых=5 мА при Uп=15 В, Uср=11,5…14 В, Iвых=0,1 А не более 9,35 В не более 2,5 В
3 Выходное напряжение высокого уровня при Uп=5 В, Uср=1,8…2,8 В, Iвых=0,1 А при Uп=15 В, Uср=5,5…8 В, Iвых=0,1 А не менее 2,75 В не менее 12,5 В
4 Ток потребления при Uп=5 В, Uср=3,7…4,7 В, Uвх=2,3…3,3 В при Uп=15 В, Uср=11,5…14 В, Uвх=7…9,5 В не более 6 мА не более 15 мА
5 Ток сброса при Uп=15 В не более 1,5 мА
6 Выходной ток при Uп=15 В не более 2 мкА
7 Ток срабатывания 250 нА
8 Время нарастания (спада) 300 нс
9 Начальная погрешность при Uп=15 В не более 3 %
10 Нестабильность начальной погрешности от напряжения питания не более 0,3 %/В

Предельно допустимые режимы эксплуатации

1 Напряжение питания 5…15 В
2 Ток нагрузки не более 100 мА
3 Рассеиваемая мощность (50 ° C) не более 50 мВт
4 Температура окружающей среды -45…+70 ° C
5 Допустимое значение статического потенциала 200 В

Примечания: — при температуре окружающей среды от 50 ° C рассеиваемая мощность определяется по формуле: Pp=500мВт-5мВт/ ° C(Tокр-50 ° C) — ток сброса — значение тока, протекающего в цепи сброса таймера в заданном режиме — начальная погрешность — относительное отклонение длительности импульса Tx, генерируемого таймера с заданными времязадающими элементами R и C, от значения длительности, определяемой из выражения: Tвых=RCln3 — нестабильность начальной погрешности от напряжения питания — отношение величины отклонения начальной погрешности таймера к изменению напряжения питания. — максимальное напряжение сброса — максимальное значение напряжения на выводе цепи сброса, при котором на выходе ИС обеспечивается значение напряжения низкого уровня.

Рекомендации по применению

Запуск ИС происходит при условии U0вх не более 1/3 от Uп, подаваемое на вывод «запуск». Для устранения нестабильности запуска таймера, вызванной пульсацией источника питания, рекомендуется параллельно с источником питания в непосредственной близости к выводам ИС включать конденсатор емкостью 1…10 мкФ. Максимальное напряжнение сброса находится в пределах 0,4…1 В. В случае неиспользования вывода сброса его необходимо подключать к выводу 8. В случае неиспользования вывода «контроль делителя» его необходимо замкнуть на корпус через блокирующий конденсатор емкостью 0,01…0.1 мкФ. Минимальная длительность импульса, генерируемого таймером, состовляет 20 мкс. Не рекомендуется подавать на выводы 2,4,6,7 напряжение, превышающее напряжение питания.

Зарубежные аналоги

NE555NL, LM555CN-8, LM555M

Литература

Интегральные микросхемы и их зарубежные аналоги

: Справочник. Том 7./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.

Отечественные микросхемы и зарубежные аналоги

Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7

Навигатор: QRZ.RU > Радиолюбительская справочники > Справочник по отечественным микросхемам

Широтно-импульсное регулирование ШИР

В западной литературе практически не различают понятия широтно-импульсного регулирования ШИР и широтно-импульсной модуляции ШИМ. Однако у нас различие между ними все же существует.

Сейчас во многих микросхемах, особенно применяемых в DC-DC преобразователях, реализован принцип ШИР. Но при этом их называют ШИМ контроллерами. Поэтому теперь различие в названии между этими двумя способами практически отсутствует.


В любом случае для формирования определенной длительности импульса, подаваемого на базу транзистора и открывающего последний, применяют источники опорного и задающего напряжения, а также компаратор. Рассмотрим упрощенную схему, в которой аккумуляторная батарея GB питает потребитель Rн импульсным способом посредством транзистора VT. Сразу скажу, что в данной схеме я специально не использовал такие элементы, необходимые для работы схемы: конденсатор, дроссель и диод. Это сделано с целью упрощения понимания работы ШИМ, а не всего преобразователя.

Упрощенно, компаратор имеет три вывода: два входа и один выход. Компаратор работает следующим образом. Если величина напряжения на входном выводе «+» (неинвертирующий вход) выше, чем на входе «-» (инвертирующий вход), то на выходе компаратора будет сигнал высокого уровня. В противном случае – низкого уровня.

В нашем случае, именно сигнал высокого уровня открывает транзистор VT. Рассмотрим, как формируется необходимая длительность времени импульса tи. Для этого воспользуемся следующим графиком.

При ШИР на одни вход компаратора подается сигнал пилообразной формы заданной частоты. Его еще называют опорным. На второй вход подается задающее напряжение, которое сравнивается с опорным. В результате сравнения на выходе компаратора формируется импульс соответствующей длительности.

Если на неинверитирующем входе компаратора опорный сигнал, то сначала будет идти пауза, а затем импульс. Если на неинвертирующий вход подать задающий сигнал, то сначала будет импульс, затем пауза.

Таким образом, изменяя значение задаваемого сигнала, можно изменять коэффициент заполнения, а соответственно и среднее напряжение на нагрузке.

Частоту опорного сигнала стремятся сделать максимальной, чтобы снизить параметры дросселей и конденсаторов (на схеме не показаны). Последнее приводит к снижению массы и габаритов импульсного блока питания.

Простой Шим регулятор на NE555 — Поделки для авто

Один знакомый попросил сделать ему подсветку приборной панели, но получилось, что ночью светит слишком ярко, а регулятора яркости в машине нет, поэтому пришлось делать его самому с помощью микросхемы NE555,

Расположение выводов микросхемы NE555

Схема ШИМ регулятораПо схеме изготовил плату

При установке в автомобиль, регулировочный резистор будет выведен на панель.Регулятор можно использовать не только для подсветки, я подключал вентилятор 12 Вольтовый, и управлял скоростью вращения.

Печатная плата: NE555.lay

Автор; Касаткин Сергей

Шим регулятор оборотов двигателя 12 вольт на таймере ne555

Схема регулятора основанного на широтно-импульсной модуляции или просто ШИМ, может быть использована для изменения оборотов двигателя постоянного тока на 12 вольт. Регулирование частоты вращения вала при помощи ШИМ дает большую производительность, чем при использовании простого изменения постоянного напряжения подаваемого на двигатель.

Шим регулятор оборотов двигателя

Двигатель подключен к  полевому транзистору VT1, который управляется ШИМ мультивибратором, построенным на популярном таймере NE555. Из-за применения таймера NE555 схема регулирования оборотов получилась достаточно простой.

Как уже было сказано выше, шим регулятор оборотов двигателя выполнен с помощью простого генератора импульсов вырабатываемого нестабильным мультивибратором с частотой 50 Гц выполненного на таймере NE555. Сигналы с выхода мультивибратора обеспечивают смещение на затворе MOSFET  транзистора.

Длительность положительного импульса можно регулировать переменным резистором R2. Чем больше ширина положительного импульса поступающего на затвор MOSFET транзистора, тем больше мощность поступает на  двигатель постоянного тока. И на оборот чем уже ширина его, тем меньше мощности передается  и как следствие понижаются обороты двигателя. Данная схема может работать от источника питания в 12 вольт.

Характеристики транзистора VT1 ( BUZ11):

  • Тип транзистора: MOSFET
  • Полярность: N
  • Максимальная рассеиваемая мощность (Вт): 75
  • Предельно допустимое напряжение сток-исток (В): 50
  • Предельно допустимое напряжение затвор-исток (В): 20
  • Максимально допустимый постоянный ток стока (А): 30
  • Сопротивление сток-исток открытого транзистора (мОм) : 40

Схемы включения ne555

Сама по себе данная микросхема это как бы «незавершенное» изделие с возможностью реализации на нем двух режимов эксплуатации — таймера запуска (моностабильный) и генератора одиночных импульсов (мультивибратора). Чтобы заставить её функционировать в одном из них, необходима небольшая доработка. Для этого межу контактами 1 и 8 добавляется RC-цепочка (она же времязадающая), для которой заранее подбираются резистор и конденсатор. Их значения будут задавать необходимую частоту и периодичность прямоугольных сигналов «включения/выключения» на выходе микросхемы после подачи на неё питания. Для повышения точности в работе и избегания влияния внешних помех 5 пин (контроль) рекомендовано шунтировать ёмкостью, величина которой должна быть не более 0,1 мкФ.

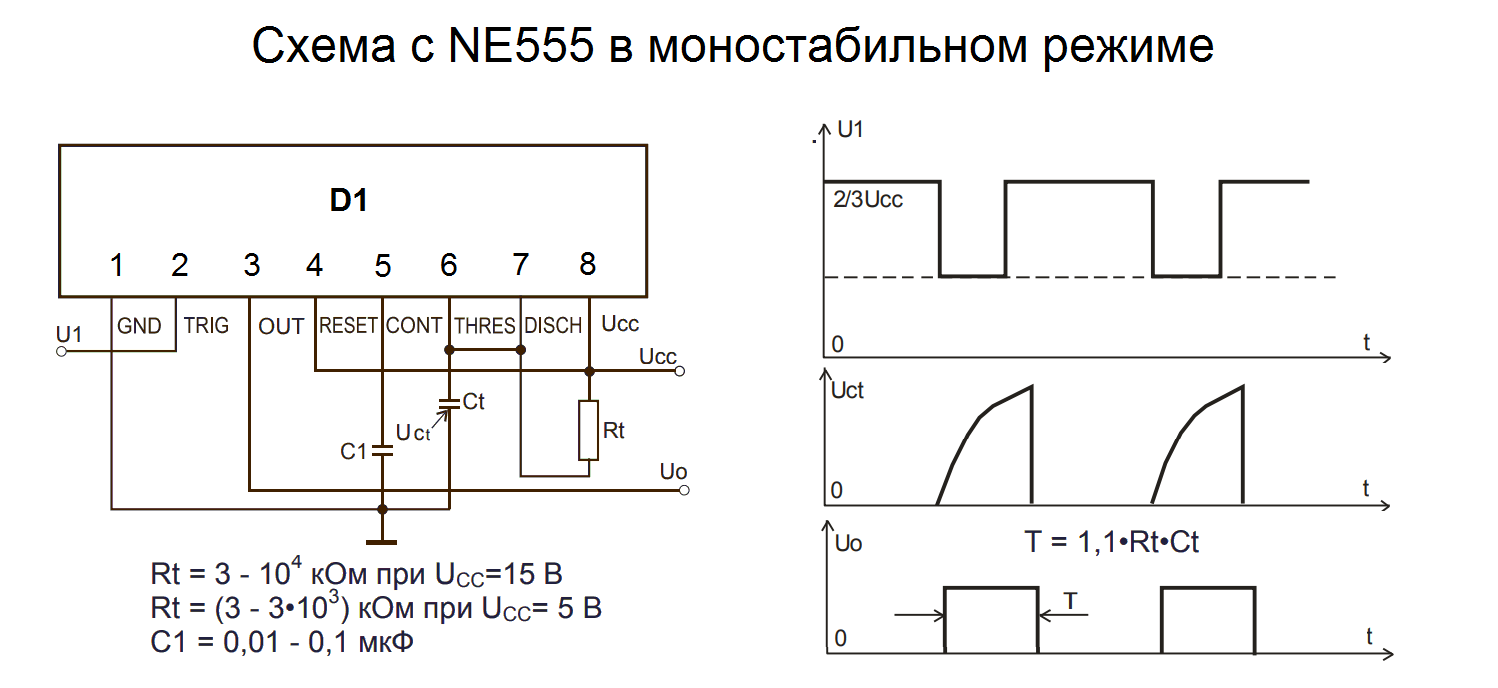

Моностабильный режим

Рассмотрим принцип работы в режиме таймера. Для его реализации необходимы дополнительные элементы — один резистор Rt и пара ёмкостей. После подачи питания, на третьей ножке относительно земли будет около 0В. Времязадающий конденсатор Сt полностью разряжен и в таком состоянии схема может находиться достаточно долго, пока на контакт 2 (запуск) не поступит положительный сигнал. Его величина должна быть в три раза меньшей питающего напряжения (Ucc/3).

После подачи сигнала на контакт 2 (запуск), на выходе микросхемы появляется напряжение аналогичное питающему (высокий уровень). Его длительность зависит от времени заряда Сt до уровня 2/3 от Ucc через резистор Rt. Как только это произойдет, выходное напряжение снизится практически до 0В и Сt разрядится.

Важным моментом в этой схеме является то, что после её включения, любые воздействия на контакт 2 (запуск) больше не будут вилять на высокий уровень на выходе. Но его все же можно сбросить, если подать сигнал на четвертую ножку (сброс). Временной интервал выходного импульса (Т) рассчитывается по формуле T=1.1*Rt*Ct.

Режим мультивибратора

В режиме мультивибратора микросхема ne555 выдает серию прямоугольных сигналов, периодичность которых также определяются значениями времязадающей RC-цепочки. Как видно из рисунка ниже, конструкция немного изменена и в неё добавлено еще одно сопротивление. Контакт 7 (разряд) физически соединен между резисторами Ra и Rb, но логически он отключен внутри универсального таймера.

После подачи питания на микросхему, на 3 пине (выходе) появится высокий уровень относительно земли, а конденсатор Сt начинает заряжается через Ra и Rb. Как только Сt достигнет заряда 2/3 от величины питающего напряжения, схема переключится и на её выходе будет около 0В. При этом включится контакт 7 (разряд) и через резистор Rb будет разряжаться Сt.

После того как конденсатор Ct разрядится на 1/3 схема снова переключится, и на её выходе появится высокий уровень. Разъединится контакт 7 (разряд) и Ct начнет опять заряжаться через Ra и Rb. Результатом такой работы станет серия прямоугольных импульсов, длительность которых будет определяться величинами элементов Ra, Rb и Сt. Промежуток между началом каждого из импульсов называют общим периодом ТП. Его можно увеличивать до 30 секунд путем повышения ёмкости Ct. Частоту колебаний определяют по формуле F = 1/ТП.

Автоматический регулятор скорости вращения 4х-проводного вентилятора для компьютера

Этот простой регулятор скорости вращения можно использовать для автоматического управления 4-х выводным «умным» компьютерным вентилятором в зависимости от температуры радиатора. Если в схему добавить ключ на полевом или биполярном транзисторе то можно управлять обычным 2-х или 3-х выводным компьютерным вентилятором. Варианты схемы будут рассмотрены далее в статье.

Я использовал такой регулятор в маленьком компьютерном системном блоке — «неттопе» Lenovo, в котором по какой-то причине не удалось задействовать встроенную в плату ШИМ регулировку скорости вентилятора охлаждения процессора. Возможно из-за аппаратной проблемы на плате, но скорее всего из — за отсутствия нужного драйвера скорость вентилятора всегда была на минимуме и процессор перегревался. То есть материнская плата не увеличивала скорость при увеличении нагрузки процессора и его нагреве, как это обычно происходит в ноутбуках и десктопах. Использование сторонних программ для управления вентиляторами не дало результатов. Все программы просто не видели чип управления вентилятором.

Однако, эту схему можно с успехом использовать в любом устройстве, где требуется охлаждение элементов схемы, например в блоке питания или в звуковом усилителе мощности. Принцип работы заключается в постоянном отслеживании температуры радиатора транзисторов или микросхемы и увеличении скорости вращения лопастей вентилятора пропорционально росту температуры.

По способу подключения и управления «Компьютерные» вентиляторы бывают нескольких типов:

Самый простой — это 2 провода. Плюс и минус напряжения питания 12 вольт. Часто такие вентиляторы применяются в недорогих компьютерных блоках питания. Управлять скоростью вращения такого вентилятора можно изменяя напряжения его питания. Никакого контроля скорости вращения нет.

Следующий тип — вентилятор с 3 проводами. Отличается от двухпроводного наличием третьего провода, по которому передается сигнал от датчика вращения. Таким образом материнская плата компа или другое устройство, к которому подключен вентилятор, может «знать» о скорости вращения вентилятора. Если например вентилятор сломается и перестанет крутиться, то пропадут сигналы от датчика вращения на третьем проводе. В этом случае материнская плата выключится чтобы предотвратить разрушение процессора из-за перегрева. Управлять скоростью такого вентилятора можно также как и в случае с 2-х проводным — изменением напряжения питания или с помощью ШИМ — регулирования.

Третий тип — вентилятор с четырьмя проводами. Это наиболее продвинутый тип управления. Обычно используется в более дорогих и качественных вентиляторах. Именно такой вентилятор использовался в моем неттопе. Его работу мы разберем подробнее дальше.

четвертый тип подключения — это разновидность первого двухпроводного, с использованием стандартного разъема MOLEX. Обычно вентиляторы с такими разъёмами используются для установки в компьютерные корпуса для улучшения охлаждения внутри компьютера. Провод +5V MOLEX-а в простых вентиляторах не используется, но иногда он может быть задействован для питания дополнительного контроллера если вентилятор продается в комплекте с регулятором оборотов. Но чаще всего задействованы только +12 и GND.

Основные характеристики микросхемы NE555

Характеристики таймера у разных производителей могут отличаться в небольших пределах, но принципиальных отклонений нет ни у кого (кроме микросхем неизвестного происхождения, от них можно ждать чего угодно):

  • Напряжение питания стандартно указывается от +5 до +15 В, хотя в даташитах содержатся пределы 4,5…18 В.
  • Выходной ток составляет 200 мА.
  • Выходное напряжение – максимум VCC минус 1,6 В, но не менее 2 В при напряжении питания 5 В.
  • Потребляемый ток при 5 В не более 5 мА, при 15 В – до 13 мА.
  • Погрешность формирования длительности импульса – не более 2,25%.
  • Максимальная рабочая частота – 500 кГц.

Все параметры указаны для температуры окружающей среды +25 °С.

Практические схемы на основе таймера 555

NE555 схема является неотъемлемой частью электронных проектов. Будь то простой проект таймера NE555, включающий один 8-битный микроконтроллер и некоторые периферийные устройства, или сложный проект, включающий систему на чипах (SoC). Здесь мы рассмотрим некоторые схемы таймера 555, основанные на ИС.

1. Детектор движения с таймером NE555

Эта схема основана на пассивном инфракрасном (PIR) датчике, который автоматически включает устройство, когда кто-то приближается к нему. Его можно использовать для обнаружения кражи или проникновения постороннего лица в запретную зону или здание. Он также может включать свет, когда кто-то приближается к месту, где он установлен. Применения этой схемы включают, среди прочего, системы безопасности, освещение в коридорах и ванных комнатах.

Принципиальная схема детектора движения

2. Таймер со звуком

Этот звуковой таймер основан на четырехоперационном усилителе LM324 и таймере NE555. Время задержки может быть установлено от нескольких секунд до 30 минут. Его также можно использовать как чувствительную к звуку охранную сигнализацию. Также представлена ​​односторонняя разводка печатной платы для таймера со звуком и его компонентов.

Принципиальная схема таймера со звуком

Пайка на печатной плате таймера со звуковым управлением

Компоновка компонентов печатной платы

Загрузите PDF-файлы с макетами печатных плат и компонентов: нажмите здесь

3. Установите схему таймера 555 в моностабильный режим.

Представленная здесь NE555 схема, может действовать либо как простой таймер генерации одиночных импульсов для временных задержек, либо как генератор релаксации, генерирующий стабилизированные формы сигналов с изменяющейся скважностью от 50 до 100%. В этом видео демонстрируется, как настроить схему таймера NE555 в моностабильном режиме

Это позволит светодиоду включаться на определенное время после нажатия кнопки. Время, в течение которого светодиод остается включенным, можно установить другое, изменив сопротивление и емкость в цепи.

Таймер 555 в моностабильном режиме

3 наиболее популярные схемы на основе NE555

Одновибратор

Практический вариант схемы одновибратора на TTL NE555 приведен на рисунке. Схема питается однополярным напряжением от 5 до 15В. Времязадающими элементами здесь являются: резистор R1 – 200кОм-0,125Вт и электролитический конденсатор С1 – 4,7мкФ-16В. R2 поддерживает на входе высокий потенциал, пока некоторое внешнее устройство не сбросит его до низкого уровня (например, транзисторный ключ). Конденсатор С2 защищает схему от сквозных токов в моменты переключения.

Активизация одновибратора происходит в момент кратковременного замыкания на землю входного контакта. При этом на выходе формируется высокий уровень длительностью:

Таким образом, данная схема формирует задержку выходного сигнала относительно входного на 1 секунду.

Мигание светодиодом на мультивибраторе

Отталкиваясь от рассмотренной выше схемы мультивибратора можно собрать простую светодиодную мигалку. Для этого к выходу таймера последовательно с резистором подключают светодиод. Номинал резистора находят по формуле:

UВЫХ – амплитудное значение напряжения на выводе 3 таймера.

Количество подключаемых светодиодов зависит от типа применяемой микросхемы NE555, её нагрузочной способности (КМОП или ТТЛ). Если необходимо мигать светодиодом мощностью более 0,5 Вт, то схему дополняют транзистором, нагрузкой которого станет светодиод.

Реле времени

Схема регулируемого таймера (электронное реле времени) показана на рисунке. С её помощью можно вручную задавать длительность выходного сигнала от 1 до 25 секунд. Для этого последовательно с постоянным резистором в 10 кОм устанавливают переменный номиналом в 250 кОм. Ёмкость времязадающего конденсатора увеличивают до 100 мкФ.

Схема работает следующим образом. В исходном состоянии на выводе 2 присутствует высокий уровень (от источника питания), а на выводе 3 низкий уровень. Транзисторы VT1, VT2 закрыты. В момент подачи на базу VT1 положительного импульса по цепи (Vcc-R2-коллектор-эмиттер-общий провод) протекает ток. VT1 открывается и переводит NE555 в режим отсчета времени. Одновременно на выходе ИМС появляется положительный импульс, который открывает VT2. В результате ток эмиттера VT2 приводит к срабатыванию реле. Пользователь может в любой момент прервать выполнение задачи, кратковременно закоротив RESET на землю.

Рассмотреть все популярные схемы на основе NE555 в одной статье невозможно. Для этого существуют целые сборники, в которых собраны практические наработки за всё время существования таймера. Надеемся, что приведенная информация послужит ориентиром во время сборки схем, в том числе нагрузкой которых служат светодиоды.

Микросхемы 555 применяются довольно часто в радиолюбительской практике – они практичны, многофункциональны и очень просты в использовании. На таких микросхемах можно реализовать любую конструкцию – как простейшие триггеры Шмитта с парочкой дополнительных элементов, так и многоступенчатые кодовые замки.

NE555 была разработана уже довольно давно, даже в советских журналах «Радио», «Моделист-конструктор», на аналогах этой микросхемы можно было встретить немало самоделок. На сегодняшний день эта микросхема активно применяется в конструкциях со светодиодами.

Применение симисторных регуляторов в быту

Подобные устройства применяются в быту везде, где есть необходимость плавно изменять мощность прибора или инструмента. В целом, работает такая схема по принципу снижения сетевого напряжения 230 В. А если напряжение питания электроприбора уменьшать, то пропорционально будет изменяться и его мощность.

А вот если уменьшить мощность такого паяльника, то перечисленные проблемы исчезнут. Сделать это можно путем снижения напряжения его питания с 230 В до, например, 80 В (почти в три раза). А поскольку мощность (а также температура нагрева жала) снижается пропорционально, то в итоге мы получим паяльник на 25-30 Вт. Симисторные регуляторы применяются для плавного изменения мощности:

  • паяльников (именно для паяльника было сделано описанное в статье устройство);
  • электрических сушилок для фруктов;
  • утюгов;
  • обогревателей;
  • других нагревательных приборов;
  • пылесосов;
  • электроинструментов – болгарок, орбитальных шлифовальных машинок, лобзиков;
  • другого оборудования с двигателями – точильных станков, сверлильных и прочих;
  • ламп накаливания.

Касательно последнего пункта стоит отметить, что именно такая схема симисторного регулятора не очень подходит. Но и об этом подробнее сказано ниже.

Подмотка спидометра на 555 микросхеме

В последнее время среди владельцев автомобилей стало модным сматывать на спидометре пройденный машиной километраж.

Многие интересуются, подмотка спидометра на 555 микросхеме выполнима ли самостоятельно?

Эта процедура не представляет особой трудности. Для его изготовления используется микросхема 555, которая может функционировать в качестве счетчика импульсов. Отдельные составляющие схемы можно брать с показателями, отклоняющимися на 10-15 % от расчетных значений.

Микросхема таймер NE555 включает около 20 транзисторов, 15 резисторов, 2 диода. Выходной ток 200 мА, ток потребления примерно на 3 мА больше. Напряжение питания от 4,5 до 18 вольт. Точность таймера не зависит от изменения напряжения питания и составляет не более 1% от расчетного значения.

Datasheet микросхемы NE555, а также калькулятор для расчета обвязки можно скачать в конце статьи.

Вывод №1 — Земля.

Вывод подключается к минусу питания или к общему проводу схемы.

Вывод №2 — Запуск.

Этот вывод является одним из входов компаратора №2. При подаче на этот вход импульса низкого уровня, который должно быть не более 1/3 напряжения питания, происходит запуск таймера и на выводе №3 появляется напряжение высокого уровня на время, которое задается внешним сопротивлением Ra+Rb и конденсатором С. Данный режим работы называется — режим моностабильного мультивибратора. Импульс, подаваемый на вывод №2, может быть как прямоугольным, так и синусоидным и по длительности он должен быть меньше чем время заряда конденсатора С.

Вывод №3 — Выход.

Высокий уровень равен напряжению питания минус 1,7 Вольта. Низкий уровень равен примерно 0,25 вольта. Время переключения с одного уровня на другой происходит примерно за 100 нс.

Вывод №4 — Сброс.

При подаче на этот вывод напряжения низкого уровня (не более 0,7в) произойдет сброс таймера и на выходе его установится напряжение низкого уровня. Если в схеме нет необходимости в режиме сброса, то данный вывод необходимо подключить к плюсу питания.

Вывод №5 — Контроль.

Обычно, этот вывод не используется. Однако его применение может значительно расширить функциональность таймера. При подаче напряжения на этот вывод можно управлять длительностью выходных импульсов таймера, а значит отказаться от RC времязадающей цепочки. Подаваемое напряжение на этот вход в режиме моностабильного мультивибратора может составлять от 45% до 90% напряжения питания. А в режиме мультивибратора от 1,7в и до напряжения питания. Соответственно на выходе получится FM модулированный сигнал.

Если этот вывод не используется, то его лучше подключить через конденсатор 0,01мкФ к общему проводу.

Вывод №6 — Стоп.

Этот вывод является одним из входов компаратора №1. При подаче на этот вывод импульса высокого уровня (не менее 2/3 напряжения питания), работа таймера останавливается, и на выходе таймера устанавливается напряжение низкого уровня. Как и на вывод №2, на этот вывод можно подавать импульсы как прямоугольные, так и синусоидные.

Вывод №7 — Разряд.

Этот вывод соединен с коллектором транзистора Т1, эмиттер которого соединен с общим проводом. При открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер и остается в разряженном состоянии пока не закроется транзистор. Транзистор закрыт, когда на выходе таймера высокий уровень и открыт, когда на выходе низкий уровень.

Вывод №8 — Питание.

Напряжение питания таймера составляет от 4,5 до16 вольт.

Таймер может работать в двух режимах: моностабильный мультивибратор и генератор прямоугольных импульсов.

Назначение

Технически регулятор оборотов электродвигателя предназначен для изменения количества вращения вала за единицу времени. На этапе разгона корректировка частоты обеспечивает более плавную процедуру, меньшие токи и т.д. В некоторых технологических процессах необходимо регулятор оборотов снижает скорость движения оборудования, изменение подачи или нагнетания сырья и т.д.Однако на практике данная опция может преследовать и другие цели:

  • Экономия затрат электроэнергии – позволяет снизить потери в моменты пуска и остановки вращений мотора, переключения скоростей или регулировки тяговых характеристик. Особенно актуально для часто запускаемых электродвигателей, использующих кратковременные режимы работы.
  • Контроль температурного режима, величины давления без установки обратной связи с рабочим элементом или с таковой в асинхронных электродвигателях.
  • Плавный пуск – предотвращает бросок тока в момент включения, особенно актуально для асинхронных моторов с большой нагрузкой на валу. Приводит к существенному сокращению токовых нагрузок на сеть и исключает ложные срабатывания защитной аппаратуры.
  • Поддержание оборотов трехфазных электродвигателей на требуемой отметке. Актуально для точных технологических операций, где из-за колебаний питающего напряжения может нарушиться качество производства или на валу возникает разное усилие.
  • Регулировка скорости оборотов электродвигателя от 0 до максимума или от другой базовой скорости.
  • Обеспечения достаточного момента на низких частотах вращения электрической машины.

Возможность реализации тех или иных функций у регуляторов оборотов определяет как принцип их действия, так и схематическое исполнение.

Функциональная схема и описание прибора

Функционально таймер состоит из 5 компонентов. Выводов у схемы больше, чем внутренних блоков, что и говорит о возможной гибкости включения в различные схемные решения с участием данной микросхемы.

Функциональная схема таймера NE555

Входной внутренний делитель напряжения задает опорные напряжения для двух компараторов — верхнего и нижнего. RS-триггер принимает их сигналы и формирует выходной сигнал, который отправляет на усилитель мощности. Еще имеется дополнительный транзистор с выведенным наружу коллектором, который используется для подключения внешней времязадающей цепочки.

Выводы схемы расположены одинаково, независимо от исполнения микросхемы

С одной стороны с первого по четвертый (сверху вниз), с другой — с пятого по восьмой (снизу вверх).

Таймер 555 и его выводы

Описание выводов схемы

Приведенный ниже даташит содержит выводы и подаваемые на них сигналы, откуда становится немного понятной работа микросхемы. Хотя очень многое зависит от ее подключения.

  1. Земля –
Минусовой общий вывод питания 0 В Плюсовой вывод питания – 8
  1. Запуск
Вход компаратора №2 (нижнего).

Сигнал низкого уровня – аналоговый или импульсный.

Таймер срабатывает на сигнал (аналоговый или импульсный) низкого уровня (порог – 1/3 Vпит) На 3 выводе появляется выходной сигнал высокого уровня
  1. Выход
Выходной сигнал (высокий уровень) зависит от питания: Vпит – 1,7 В

Низкий уровень (нет сигнала) – примерно 0,25 В

Временная характеристика выходного сигнала определяется внешней времязадающей цепочкой, состоящей из резистора (или резисторов) и емкости.
  1. Сброс
Срабатывает по сигналу низкого уровня (≤ 0,7 В) Немедленный сброс выходного сигнала Входной сигнал не зависит от напряжения питания
  1. Контроль
Управление опорным напряжением компаратора №1 Величина напряжения управляет длительностью выходных импульсов (одновибратор) или их частотой (мультивибратор).
  1. Останов
Сбрасывающий сигнал высокого уровня – аналоговый или импульсный
  1. Разряд
Цепь разряда времязадающего конденсатора С
  1. Питание +
Плюсовой провод питания Vпит = от 4,5 В до 18 В Минусовой – 1

Одновибратор

Самая простая схема подключения Емкость С и резистор R задают длительность импульса t, выдаваемого схемой в ответ на сигнал по входу Input (вывод 2). Напряжение питания влияет не на длительность, а на амплитуду выходного сигнала. При выдаче импульса изменение входного сигнала схемой не воспринимается. Через время t схема выдает задний фронт выходного сигнала и возвращается в исходное состояние, после чего готова снова реагировать на входной сигнал. Таким образом, она может выделять информативные всплески (низкого уровня) на фоне помех, так как сигнал на входе в общем случае аналоговый. Может работать как антидребезговая схема.

Генератор импульсов (мультивибратор)

Мультивибратору не нужно подавать на вход никаких сигналов, он начинает работать сразу после включения питания.

Вторая схема подключения

Разряженный в начале конденсатор С задает на вход низкий уровень, отчего таймер срабатывает, выдавая на выход высокий потенциал. Его длительность определяется зарядкой конденсатора C через резисторы R1 и R2. Далее происходит разрядка C через R2 и вход 7, что и определяет длительность паузы на таймере. После этого все повторяется, и на выходе получаются импульсы заданной напряжением питания амплитуды и длительностями t1 и t2, то есть частотой f

Формула

и скважностью S = T/t1. Скважность в данном простейшем подключении более 2 быть не может, так как время импульса t1 всегда > времени паузы t2

  • Что такое паяльный флюс?
  • Электротехнический инвертор
  • Транзистор: описание электронного компонента

Причины распространения

Чем привлекает автолюбителей ШИМ-регулятор? Следует отметить стремление к увеличению КПД, когда проводится построение вторичных источников питания для электронной аппаратуры. Благодаря данному свойству можно данную технологию найти также при изготовлении компьютерных мониторов, дисплеев в телефонах, ноутбуках, планшетах и подобной техники, а не только в автомобилях. Также следует отметить значительную дешевизну, которой отличается данная технология при своём использовании. Также, если решите не покупать, а собирать ШИМ-регулятор собственноручно, то можно сэкономить деньги при усовершенствовании своего собственного автомобиля.

СХЕМА ШИМ РЕГУЛЯТОРА

Регулировка оборотов электродвигателей в современной электронной технике достигается не изменением питающего напряжения, как это делалось раньше, а подачей на электромотор импульсов тока, разной длительности. Для этих целей и служат, ставшие в последнее время очень популярными — ШИМ (широтно-импульсно модулируемые) регуляторы. Схема универсальная — она же и регулятор оборотов мотора, и яркости ламп, и силы тока в зарядном устройстве.

Схема ШИМ регулятора

Указанная схема отлично работает, печатная плата прилагается.

Без переделки схемы напряжение можно поднимать до 16 вольт. Транзистор ставить в зависимости от мощности нагрузки.

Можно собрать ШИМ регулятор и по такой электрической схеме, с обычным биполярным транзистором:

А при необходимости, вместо составного транзистора КТ827 поставить полевой IRFZ44N, с резистором R1 — 47к. Полевик без радиатора, при нагрузке до 7 ампер, не греется.

Работа ШИМ регулятора

Таймер на микросхеме NE555 следит за напряжением на конденсаторе С1, которое снимает с вывода THR. Как только оно достигнет максимума — открывается внутренний транзистор. Который замыкает вывод DIS на землю. При этом на выходе OUT появляется логический ноль. Конденсатор начинает разряжаться через DIS и когда напряжение на нем станет равно нулю — система перекинется в противоположное состояние — на выходе 1, транзистор закрыт. Конденсатор начинает снова заряжаться и все повторяется вновь.

Заряд конденсатора С1 идет по пути: «R2->верхнее плечо R1 ->D2«, а разряд по пути: D1 -> нижнее плечо R1 -> DIS. Когда вращаем переменный резистор R1, у нас меняются соотношения сопротивлений верхнего и нижнего плеча. Что, соответственно, меняет отношение длины импульса к паузе. Частота задается в основном конденсатором С1 и еще немного зависит от величины сопротивления R1

Меняя отношение сопротивлений заряда/разряда — меняем скважность. Резистор R3 обеспечивает подтяжку выхода к высокому уровню — так так там выход с открытым коллектором

Который не способен самостоятельно выставить высокий уровень.

Рекомендации по сборке и настройке

Диоды можно ставить любые, конденсаторы примерно такого номинала, как на схеме. Отклонения в пределах одного порядка не влияют существенно на работу устройства. На 4.7 нанофарадах, поставленных в С1, например, частота снижается до 18кГц, но ее почти не слышно. Если после сборки схемы греется ключевой управляющий транзистор, то скорее всего он полностью не открывается. То есть на транзисторе большое падение напряжения (он частично открыт) и через него течет ток. В результате рассеивается большая мощность, на нагрев. Желательно схему параллелить по выходу конденсаторами большой емкости, иначе будет петь и плохо регулировать. Чтобы не свистел — подбирайте С1, свист часто идет от него. В общем область применения очень широкая, особенно перспективным будет её использование в качестве регулятора яркости мощных светодиодных ламп, LED лент и прожекторов, но про это в следующий раз. Статья написана при поддержке ear, ur5rnp, stalker68. Форум по широтно-импульсным регуляторам
