Как сделать шкив своими руками из алюминия

Содержание детали в надлежащем виде

Для долгосрочной службы шкивов на мотоблоке необходимо выполнять некоторые простые правила:

  • своевременно проверять прочность крепления посадочного места на оси двигателя для предотвращения разбалтывания детали и выхода ее из строя;
  • не забывать проверять защитные кожухи, которые защищают деталь от попадания грязи и крупных предметов;
  • выполнять проверку натяжения ремня во избежание пробуксовки;
  • визуально осматривать данный узел на предмет выявления сколов, трещин и т. п.;
  • соблюдать необходимую технику безопасности.

Самодельное изделие прослужит вам очень долго, не нуждаясь в ремонте. По мере окончания срока эксплуатации можно изготовить деталь повторно.

Шкив — это очень важная часть любого станка, позволяющая регулировать скорости и нагрузку на двигатель. Самостоятельное изготовление шкива хорошо тем что можно сделать шкив именно того размера, какой необходим и строго для вала имеющегося двигателя.Рекомендуется изготавливать шкивы металла или текстолита. Не рекомендуется изготавливать шкивы из дерева, так как в результате нагрева и расклинивающих сил такой шкив выйдет из строя. Шкив из фанеры — это нечто среднее между металлическим и деревянным, прост в изготовлении и достаточно прочен. Такой шкив можно использовать при изготовлении самодельных станков.

Итак, необходимо выпилить из фанеры три круга, два побольше один поменьше. Для этого сначала размечаются круги циркулем (центры кругов должны быть тоже хорошо заметны) и вырезаются лобзиком. Центры просверливаются в соответствии с диаметром вала, на который шкив будет посажен. Для удобства дальнейшей работы круги можно посадить на винт и затянуть гайкой, либо склеить.Далее круги стягиваются шурупами, как показано на рисунке. Зажимающий почти готовый шкив вставляется в патрон дрели, после чего вращающийся дрелью шкив обрабатывается узким напильником и наждачной бумагой. Сделанный шкив можно проолифить

Всё, шкив готов!Крепление шкива на вал делается по обстоятельствам.При изготовлении шкива, важно следить, чтобы цент тяжести был на оси вращения, иначе не избежать вибрации.Если у Вас есть зубчатый ремень, для него можно сделать зубчатый шкив. Для этого, до сборки, нарезаются зубья у центрального круга (конечно, это очень трудоемкий процесс).Круги можно скрепить и винтами, через сквозные отверстия

Если нужен маленький шкив или есть толстая фанера, то шкив можно сделать из одного круга, вырезав его лобзиком, насадив на винт и сделав канавку прикладывая узкий напильник к вращающемуся на дрели кругу.По такому принципу можно делать шкивы и из других материалов, например из текстолита.

Делаем алюминиевую деталь

Сделать металлический шкив сложнее, чем его фанерный аналог, но и надежность такой детали будет значительно выше. Предоставляем детальную пошаговую инструкцию по изготовлению алюминиевого шкива. Для производства этой детали нам понадобится кусок алюминия и приспособление для его переплавки.

  • Заготавливаем форму из пенополистирола. Перед тем как это сделать, определитесь с необходимыми размерами для вашего шкива.
  • Вставляем форму в песок таким образом, чтобы верхний ее кусок не был им накрыть.
  • Выплавляем алюминий. Лучше всего это делать в специальной плавильной печке.
  • Расплавленный алюминий выливаем в форму.
  • Монтируем планшайбу и выплавленную деталь. Для этого в заготовке необходимо просверлить отверстия и скрепить элементы посредством саморезов.
  • Обтачиваем нашу деталь. Это можно сделать с помощью болгарки.
  • Делаем в нашем шкиве отверстие дрелью.

Необходимо отметить, что изготовление металлического шкива требует определенных навыков и ресурсов. Для его самостоятельного производства придется потратить намного больше времени и энергии, но такие затраты окупятся длительным сроком эксплуатации такой детали. Перед выплавкой необходимо также убедиться в том, что ваш алюминий обладает достаточной прочностью и пригоден для приготовленной ему функции.

На видео-канале “Э+М” показана технология изготовления шкивов из простых и доступных материалов с использованием доступного инструмента. При этом будем обходиться без токарного станка. Во второй части публикации еще одна технология – другого мастера.
Приступим к изготовлению. Для изготовления 1 типа понадобятся следующие материалы. Суперклей, листовая жесть, линолеум, термоклей и спица велосипеда.

Изготовление начинаем с разметки. Для этого откладываем нужный радиус циркулем и линейкой. Чертим круг на металле. Теперь откладываем ещё один радиус, но на один миллиметр меньше, чем на предыдущих дисках. Чертим окружность на линолеуме. Сверлим отверстие 2 миллиметров под ось. Прикладываем центр диска и линолеума к центру из жести. Переворачиваем с другой стороны делаем отверстия через трафарет.

Ось изготавливается из велосипедной спицы. Чтобы откусить воспользуемся бокорезами или плоскогубцами. Собираем и соединяем детали между собой клеем. Так как вас проворачивается, фиксируем термоклеем. На фото пример, где используется подобный шкив.

Имеется движок от стиральной машинки. Для непрофессиональных работы его мощности хватит.Токарь удлинил вал, сделал симметричным с обеих сторон. Сейчас стоит задача сделать ведущий шкив без привлечения токаря. Диаметр 95 миллиметров. Фанера десятка. Лобзиком выпилить 5 кругов. Диаметр 100 миллиметров. Соединим заготовки клеем, посадим на вал и будем обтачивать. Оказалось, что толщина фанеры 12 миллиметров, поэтому достаточно 5 дисков. Суммарная толщина 60 миллиметров. Так как планируется использование стандартной ленты для шлифмашин, такого круга для ширины ленты достаточно.

В 3 кругах перьевым сверлом сверлить отверстия. Диаметр вала 14 миллиметров, поэтому сверло 12. Складываем вместе. Мажем клеем и фиксируем саморезами. После всех манипуляций получился блин. Его толщина равна толщине, которую хотим насадить на вал.
Диаметр вала почти на 2 миллиметра больше. Необходимо соблюсти соосность, так как внутри всё равно есть перепады. Вставляем внутри круглый напильник. Придерживая руками с двух сторон напильник, прокладываем колесо несколько раз. Как увеличить внутренний диаметр и соблюдем соосность.

После этих процедур берём два оставшихся круга, склеиваем и крепим саморезами. Таким образом можно сделать не только ведущий вал для гриндера, но и флянец для наждачного камня. Либо любой другой насадки на наждак.

Ролик насадили на вал. Обтачивать будем на включенном двигателе. Центрация самого вала тоже не стопроцентная, но это не критично. Если вы хотите делать такой вал, то обязательно можете клеем. Молотком непосредственно на шкив не бейте, только через оправку. Можно использовать кусочек фанеры. Потихоньку, легкими ударами насаживается.

Для того чтобы подобрать в магазине или в сети шкив для мотоблока, вам необходимо знать несколько параметров этого изделия. Шкив ведомый предназначен для передачи вращательного движения двигателя к навесному оборудованию мотоблока посредством ремня. С помощью этой детали можно увеличить или уменьшить число оборотов механизмов мотоблока.

Как изготовить алюминиевую деталь

Изготовление литого алюминиевого шкива пройдет существенно сложнее, но прочность и долговечность такой детали будут намного выше. Следует очень внимательно подходить к каждому шагу, точно соблюдать размеры, следовать рекомендациям.

В качестве сырья будет использован кусок алюминия. Понадобится также:

  • плавильный тигель, стальной или керамический;
  • муфельная или индукционная печь;
  • мелкий песок, глина для формовочной смеси;
  • пенопласт для модели.

Последовательность операций следующая:

подготовить формовочную смесь из глины, воды и песка;
вырезать ножом из плотного пенопласта точную модель будущего шкива;
наполнить сделанную из листового металла или досок форму смесью до половины, утрамбовать;
положить модель, покрыть смесью, снова утрамбовать; оставив отверстие для выхода литейных газов;
расплавить в тигле алюминий, осторожно вылить его в отверстие;
после остывания отливки очистить ее от остатков смеси, сточить литник, отшлифовать.

Такую деталь можно крепить на валу шпоночным либо шлицевым соединением. Он будет сидеть намного прочнее, сможет передавать значительно большие крутящий момент и скорость вращения.

Конструкция[ | ]

В шкивах можно выделить ступичный узел, диск (для цельных) или спицы (для составных шкивов) и обод. Углубление в ободе называют ручьём ремня. Обод может иметь реборды.

Шкивы в зависимости от конструкции могут выполняться:

  • цельными;
  • составными.

Составные шкивы при клиновой форме ручья могут служить для регулировки натяжения ремня (удалением дисков или накручиванием резьбы в половинках диска).

Особым видом составного клинового шкива является вариаторный шкив — у него управление сечением ручья позволяет бесступенчато изменять передаточное отношение передачи. Управление сечением ручья может быть механическим, гидравлическим, электромагнитным. Такие ременные вариаторы широко распространены у мопедов.

По технологии изготовления:

  • литые;
  • кованные;
  • штампованные;
  • полученные механической обработкой;
  • полученные 3D-печатью.

По форме обода:

  • гладкие (по форме ручья): плоские;
  • клиновые;
  • поликлиновые;
  • круглые.

зубчатые (по форме зуба):

  • прямозубые;

трапециевидные;
полукруглые;
эвольвентные.

  • Форма обода шкива (ручей): 1 — плоский, 2 — клиновой, 3 — полукруглый, 4 — поликлиновый.
  • Гладкие (плоский, клиновой и полукруглый) и зубчатые шкивы
  • Плоский литой шкив с выпуклым ободом
  • Составной штамповано-сварной шкив (выступает в роли блока, т.е. свободно вращается на оси)
  • Вариаторные клиноременные шкивы с управляемым сечением ручья

Гладкие шкивы используют для передачи вращательного момента без требований к кинематическому соответствию, поскольку им присуще проскальзывание.

Зубчатые шкивы применяют при требованиях к кинематическому соответствию (например, в газораспределительном механизме ДВС, в приводе головки принтера и т. д.).

Внешние изображения

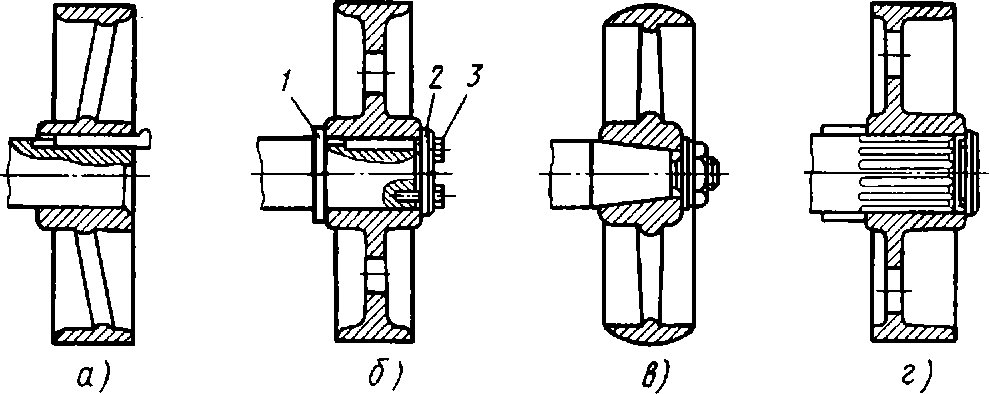

По способу фиксации ступицы:

  • по посадке с натягом;
  • со шпонками;
  • со шлицами.

Самостоятельное изготовление

В случае невозможности приобретения готового шкива профессиональные мастера советуют изготовить данную деталь самостоятельно.

Для изготовления шлицевого шкива в домашних условиях необходим токарный станок и металлическая заготовка. За помощью можно обратиться в токарные мастерские, где профессиональные токари обязательно помогут выточить необходимую деталь.

В случае невозможности достать металлическую заготовку специалисты советуют использовать кусок фанеры.

Необходимые инструменты:

  • электрический лобзик;
  • фрезер;
  • циркуль;
  • электрическая дрель.

Этапы изготовления:

  • приобретение необходимой заготовки;
  • вычерчивание круга нужного диаметра;
  • высверливание центрального отверстия;
  • выпиливание лобзиком круга строго по намеченной линии с отступом от черты на 20-25 мм;
  • шлифовка полученной заготовки мелкой наждачной бумагой;
  • вырезание канавки для ремня с помощью фрезы необходимого размера;
  • установка готового изделия в мотоблок;
  • устранения всех дефектов и неточностей.

Данная деталь из фанеры имеет короткий срок эксплуатации и требует постоянной проверки и замены в случае необходимости.

Устанавливать самодельные детали можно только на те мотоблоки, в которых данная манипуляция предусмотрена разработчиками.

Специалисты рекомендуют прибегать к самостоятельному изготовлению шкива только в самых крайних случаях и при возможности сразу заменить деталь, изготовленную в промышленных условиях на специальном оборудовании.

Для продления сроков эксплуатации мотоблока специалисты рекомендуют знать и применять несколько основных правил ухода за шкивом:

  • регулярная проверка и очистка защитного кожуха от камней, частиц пыли, земли и другого мусора;
  • постоянная проверка надежности крепления детали к оси для предотвращения износа резьбы;
  • соблюдения всех правил и норм эксплуатации электрического устройства;
  • проверка соосности лазерным уровнем;
  • проверка устройства на наличие механических повреждений, а также трещин и царапин.

Для предупреждения развития коррозийных процессов после эксплуатации необходимо мотоблок поставить в сухое и проветриваемое помещение, защищенное от попадания различных осадков.

Для того чтобы снять шкив и исправить биение стартера, надо сначала уменьшить ход, снизить скорость, а потом полностью остановить аппарат.

Перед началом процесса выполнения запланированных работ надо обязательно проверить исправности всех элементов мотоблока для предупреждения возникновения неприятных ситуаций, которые могут привести к поломке всего мотоблока.

Специалисты рекомендуют регулярно проводить комплексную проверку всего аппарата, которая обязательно окажет влияние на сроки эксплуатации всех частей, в том числе и шкивов.

Основные мероприятия комплексного технического осмотра:

  • регулярная чистка всех рабочих узлов;
  • проверка воздушных фильтров;
  • регулярная замена деформированных деталей;
  • проверка свечей зажигания;
  • смена масла;
  • смазка деталей системы управления;
  • регулировка сцепления;
  • смена глушителя;
  • регулировка натяжения ремней.

Мотоблок – универсальный аппарат, который используется не только фермерами, но и обычными жителями, имеющими приусадебные участки. Данный агрегат является многофункциональным прибором, дающим возможность убирать снег, косить траву и газоны, перевозить грузы, качать воду и убирать улицы. Для выполнения различных видов работ достаточно просто поменять навесное оборудование. Данный процесс занимает небольшой отрезок времени и имеет несложную технологию. Стабильную работу аппарата обеспечивает большое количество различных деталей. Одним из наиболее важных элементов в мотоблоке является шкив. Простая деталь круглой формы является связующим звеном между мотором и движущимися элементами. Именно от работы шкива зависит весь процесс выполнения работ.

О том, как заменить шкив редуктора и передней сцепки на мотоблоке «Нева» МБ-2, смотрите в видео ниже.

https://youtube.com/watch?v=6PK-0N7Z2Zw

Изготовление изделия дома

Есть несколько способов, как сделать шкив своими руками, и мы расскажем вам некоторые из них.

Самый простой способ изготовления в домашних условиях — с помощью токарного станка. Необходимо подобрать подходящую заготовку и просто по размерам выточить деталь.

Для второго способа изготовления вам потребуется фанера толщиной не менее 20 мм, ручные фрезер и лобзик, дрель.

Для начала необходимо изготовить из фанеры диск нужного диаметра. С помощью циркуля рисуем круг и делаем отверстие в центре него. Далее с помощью лобзика выпиливаем диск с запасом 2-3 мм от черты.

Для того чтобы диск имел безупречную круглую форму, мы зажимаем его в дрели через центральное отверстие с помощью болта и гайки и шлифуем на наждачной бумаге, обрабатывая все неровности.

Следующим этапом будет формирование посадочного места для ремня. Для этого используем ручной фрезер. Закрепляем диск на верстаке с помощью саморезов и, подобрав подходящую фрезу, выбираем канавку для ремня. Итак, шкив готов. Вам необходимо будет измерить посадочный диаметр шкива на оси двигателя и просверлить необходимое отверстие.

Если вы не имеете под рукой токарного станка, эту деталь можно заказать у знакомого токаря, но шкив ведомый для мотоблока имеет внушительные размеры, и чаще всего заготовку такого диаметра для вытачивания найти очень сложно. Поэтому мы рекомендуем изготовить его своими руками, а фланец заказать.

Шкив от мотоблока: предназначение и разновидности

Шкив для мотоблока – деталь, внешне похожая на маленькое колесико. Обычно устанавливается между валами. За счет ременной передачи создает между ними вращательные движения. Поэтому шкив мотоблока – основной механизм, которым можно изменить крутящий момент любого техсредства, будь то культиватор или пилорама.

Мотоблочные шкивы различаются по:

  • материальному исполнению;
  • размеру;
  • количеству ручьев;
  • типу посадочных отверстий.

Шкив на мотоблок чаще всего выпускают из:

  • нержавейки;
  • дюрали;
  • чугуна;
  • алюминия.

Возможны более легкие варианты из пластмассы или прессованных опилок. Для этой запчасти является диаметр – как внешний, так и внутренний. Размеры шкивов стандартизированы для исключения путаницы в этом вопросе. Согласно действующим стандартам шкивы для мотоблока бывают:

  • монолитными – диаметр до 10 см;
  • дисковые – 4-8 см;
  • снабженные спицами – 18-100 см в диаметре.

У разных по величине шкивов посадочные канавки хоть и присутствуют в приблизительно одинаковом количестве (около 8), но различны по форме:

  • цилиндрические;
  • конические.

Их число обычно не превышает 8

Исходя из того, что маневренность мотоблока определяется перебросом ремня между ручьями, подтипами шкивов выступают:

одноручейный шкив;

двухручейный;

трехручейный.

Также в зависимости от того, к какому валу он относится, шкив классифицируется на:

  • ведущий;
  • ведомый.

Например, ведомый шкив на мотоблок предназначен для связи с мотором и приведения в рабочее состояние вспомогательного оборудования. Ведомый инсталлируется непосредственно на коленвал.

Изготовление шкива своими руками


Существует несколько методов, позволяющих самостоятельно изготовить шлицевой шкив для мотоблока. Наиболее простой способ заключается в вытачивании детали. Для этого следует выбрать подходящую заготовку, и обработать ее на токарном станке. Если в вашем распоряжении нет специализированного станка, то изготовление детали можно заказать в токарной мастерской. Однако следует учитывать, что шкив для мотоблока – элемент достаточно габаритный, поэтому мастеру будет довольно трудно найти подходящую заготовку для вытачивания элемента. В таком случае шкив можно сделать самостоятельно, а фланец для него заказать у мастерской.

Второй метод более сложный в исполнении. Для работы необходимо заранее подготовить лист фанеры, электрический лобзик, дрель и ручной фрезер. Порядок действия выглядит следующим образом:

  1. В первую очередь вырежьте из фанеры заготовку подходящего диаметра;
  2. Возьмите циркуль и нарисуйте на заготовке круг. В центре него проделайте отверстие;
  3. При помощи электрического лобзика выпилите диск. При этом расстояние от края диска до крайней черты фанеры должен составлять примерно 2–3 см;
  4. Чтобы придать вырезанному диску идеально круглую форму, закрепите в его центральном отверстии дрель с предварительно надетым на сверло болтом, и отшлифуйте заготовку при помощи мелкозернистой наждачной бумаги;
  5. Далее сформируйте место, на котором будет натягиваться ремень. Сделать это очень просто при помощи ручного фрезера. Надежно зафиксируйте диск на верстаке при помощи саморезов, и выберите канавку для ремня, предварительно подобрав подходящую для работы фрезу;
  6. После изготовления шкива сделайте замеры его посадочного места на валу мотора и просверлите внутри детали отверстие нужного диаметра.

Готовую деталь можно установить на мотоблок. При эксплуатации агрегата помните, что шкив из фанеры не сможет прослужить длительное время, поэтому регулярно проверяйте его на наличие повреждений или деформаций. При появлении первых дефектов немедленно замените шкив новым элементом. Изготовленную таким способом деталь можно устанавливать на мотоблоки Салют и Нева различных модификаций. Конструкция этих агрегатов позволяет монтировать шкивы, изготовленные из любых материалов.

Делаем самодельный шкив в домашних условиях из металла и дерева

Шкив — важная деталь ременной передачи. Она передает вращение ведущего вала на ведомого, а также позволяет менять число оборотов. Ременная передача распространена среди бытовой техники, станков малой и средней мощности, в различных двигателях внутреннего сгорания. Для самодельных конструкций шкив можно изготовить самостоятельно, для этого понадобится домашняя мастерская и навыки работы с деревом, пластиком, металлом.

Как изготовить фанерный шкив в домашних условиях

Эта конструкция –наиболее простая в изготовлении. Она состоит из следующих деталей:

  • тело шкива;
  • щеки шкива;
  • крепеж-саморезы по дереву.

Количество деталей зависит от ширины приводного ремня. Если она больше, чем толщина фанерного листа, тело приводного колеса придется изготовить из нескольких фанерных кругов.

Диаметр заготовки щек должен быть больше диаметра тела на высоту ремня.

https://youtube.com/watch?v=3nzM884bcjk

Последовательность изготовления фанерных шкивов следующая:

  • разметить заготовки;
  • выпилить их из фанеры лобзиком, просверлить центральное отверстие;
  • если тело состоит из двух или более кругов, скрепить их столярным клеем или ПВА, следя за совпадением осевых отверстий;
  • стянуть круги саморезами;
  • обработать боковую поверхность диска наждачной бумагой, напильником или шлифмашиной до получения гладкой ровной поверхности;
  • снять фаски с внутренней поверхности щек, их уклон должен равняться уклону поперечного сечения ремня;
  • закрепить щеки на теле с помощью клея и саморезов, следя за тем, чтобы не попасть в уже закрученные;
  • аккуратно рассверлить центральное отверстие.

При выполнении последней операции нужно сделать диаметр отверстия на полмиллиметра меньше, чем диаметр вала. Это позволит насадить детальна ось в натяг. Шкив из дерева готов.

Места для саморезов следует разметить заранее. Они должны находиться на одной окружности, а также на равных угловых расстояниях друг от друга. Если саморезов четыре- угол должен быть 90°, если 5 — 72°, если шесть — 60°. Тогда радиальную вибрацию удастся свести к минимуму.

Как изготовить алюминиевую деталь

Изготовление литого алюминиевого шкива пройдет существенно сложнее, но прочность и долговечность такой детали будут намного выше. Следует очень внимательно подходить к каждому шагу, точно соблюдать размеры, следовать рекомендациям.

В качестве сырья будет использован кусок алюминия. Понадобится также:

  • плавильный тигель, стальной или керамический;
  • муфельная или индукционная печь;
  • мелкий песок, глина для формовочной смеси;
  • пенопласт для модели.

Последовательность операций следующая:

подготовить формовочную смесь из глины, воды и песка;
вырезать ножом из плотного пенопласта точную модель будущего шкива;
наполнить сделанную из листового металла или досок форму смесью до половины, утрамбовать;
положить модель, покрыть смесью, снова утрамбовать; оставив отверстие для выхода литейных газов;
расплавить в тигле алюминий, осторожно вылить его в отверстие;
после остывания отливки очистить ее от остатков смеси, сточить литник, отшлифовать.

Такую деталь можно крепить на валу шпоночным либо шлицевым соединением. Он будет сидеть намного прочнее, сможет передавать значительно большие крутящий момент и скорость вращения.

Изготовление шкивов самостоятельно

В сети опубликовано много статей о том, как сделать шкив из дерева или металла своими руками.

Перед тем, как повторять ту или другую конструкцию, нужно иметь ввиду ряд моментов. Для деревянных конструкций диаметр оси двигателя должен быть немного больше отверстия.

В конструкции должен быть предусмотрен развал внутренних поверхностей щек с углом, равным уклону сечения приводного клинового ремня. Это позволит намного повысить передаваемую мощность за счет сцепления не только внутренней, но и боковой части ремня.

До начала изготовления детали, особенно если диаметр колеса большой, чертеж или хотя бы эскиз просто обязателен. Нужно также будет сделать расчет передаточного числа- оно будет равно отношению диаметров ведущего и ведомого диска.

Самодельный шкив ременной передачи позволит быстро отремонтировать станок или создать механизм собственной конструкции.

Следует понимать, что фанерные шкивы могут долго прослужить лишь в конструкциях с ограниченной передаваемой мощностью и малыми угловыми скоростями.

Правила ухода и эксплуатации шкива на двигателе

Для долгой и стабильной эксплуатации ведущего шкива следует помнить некоторые правила по его уходу и пользованию:

  • не забывайте регулярно очищать защитные кожухи шкива от инородных частиц, пыли и грязи. Это убережет деталь от попадания загрязнений внутрь;
  • контролируйте крепление шкива на оси двигателя. При малейшем ослаблении крепежа при вибрации деталь будет шататься, что приведет к серьезным поломкам и износу вала;
  • при появлении серьезных сколов, трещин и царапин на поверхности детали – не затягивайте с ее заменой. Ведь поломка шкива в процессе работы может иметь довольно серьезные последствия;
  • оберегайте мотоблок от попадания на него избыточной влаги, не храните его в условиях сырости. Это может привести к сильной коррозии и, соответственно, к поломке шкива.

Шкив для мотоблока – характеристики и области применения

Шкив на мотоблок – это элемент редуктора, основная функция которого заключается в передаче усилия мотора, благодаря чему сельскохозяйственная машина может передвигаться вперед или назад. Для этого шкив монтируется на центральный вал двигателя мотоблока. По сути, данная деталь представляет собой колесо, передающее крутящее усилие мотора на другое колесо посредством каната или ремня.

Размеры имеющихся в продаже шкивов могут быть разными. Помимо размеров, шкивы отличаются между собой по материалу, из которого они изготавливаются. Чаще всего в продаже встречаются элементы, для производства которых используется алюминий, сталь, чугун и дюраль. Детали из этих материалов обладают высокой прочностью, к тому же, они не подвергают износу ремни и канаты, посредством которых они связаны с другими элементами мотоблока. Нередко в продаже можно найти шкивы, изготовленные из пластмассы, фанеры или текстолита. Их качество гораздо ниже стальных и алюминиевых деталей для мотоблока.

Прежде, чем приобрести шкив на редуктор мотоблока, крайне важно заранее купить новый ремень. Только после этого можно выбирать новый шкив, учитывая размеры купленного ремня

Для монтажа на мотоблок подходят шкивы трех типов:

  • дисковые детали – их наружный диаметр составляет от 80 до 400 мм;
  • шкивы со спицами – наружный диаметр таких элементов составляет порядка180–1000 мм:
  • монолитные – в этой группе находиться двухручейный шкив, диаметром 25, и трехручейный шкив, диаметром 100 мм.

В продаже можно найти шкивы, обладающие цилиндрической или конусообразной формой посадочного отверстия. И те, и другие детали имеют по 8 канавок, которые необходимо регулярно шлифовать, чтобы не поддавать износу ремни, используемые для передачи крутящего момента на мотоблоке.

Предназначение и технические характеристики шкивов

Шкив для мотоблока – это важная деталь редуктора, которая отвечает за направление усилия, исходящего от мотора. Именно с его помощью агрегат может двигаться вперед или назад, приводить в действие навесное оборудование. Крепится шкив на основном валу двигателя и передает усилие на необходимое колесо с помощью ремня.

Отличаются шкивы по размерам и материалу, из которого они изготовлены. Самый надежный и долговечный вариант – шкив из дюралюминия, чугуна, стали или алюминия. Они достаточно прочные, устойчивые к внешней среде.

https://youtube.com/watch?v=-lUXkXt08fk

По типу изготовления различают 3 вида шкивов, подходящих для мотоблоков:

  • дисковые – диаметром 80-400 мм;
  • шкив со спицами – диаметром 180-1000 мм;
  • монолитные – включают двухручековые шкивы (диаметром 25 мм), а также трехручейковые (диаметром 100 мм).

Что касается формы отверстий для посадки, то по этому критерию выделяют шкивы с конусообразным и цилиндрическим отверстием. Оба вида шкивов оснащены 8 специальными углублениями, которые необходимо тщательно поддерживать в рабочем состоянии, регулярно шлифовать, чтобы защитить ремни от преждевременного износа.

Также перед первой установкой шкива на редуктор мотоблока следует убедиться в том, что размеры ремня идеально подходят под данную деталь.

Шкив на двигатель мотоблока: учимся изготавливать своими руками

Для того, что выполнить эту непростую на первый взгляд сложную задачу в домашних условиях и обойтись без покупки этой детали, есть ряд способов. Мы остановимся на нескольких – самых простых и универсальных, которые помогут заменить изношенный шлицевой шкив как на мотоблоках серии «Нева», так и других – типа «Салют» и «Кентавр».

1-й метод

Хитрость первого метода заключается в непосредственном вытачивании детали по выполненной ранее заготовке на токарном станке. Отсутствие дома токарного оборудования – не помеха удачному выполнению проекта, поскольку в любой момент токарное изделия можно заказать у специалистов. Если шкив крупного диаметра, могут быть трудности с поиском заготовки.

2-й способ

Требует большей сноровки и усидчивости.

Материально-технической базой самоделки послужат:

  • листовая фанера;
  • электроинструменты – дрель, лобзик, фрезер.

Рассмотрим последовательность работ:

  • определяемся с диаметром – информацию о величине шкива можно узнать из инструкции по эксплуатации к мотоблоку или непосредственно измерив снятый с него шкив;
  • отмеряем раствором циркуля необходимую длину, равную радиусу шкива;
  • ставим его на заготовку и очерчиваем круг;
  • берем электролобзик и вырезаем окружность;
  • для устранения шероховатостей круг шлифуем наждачной бумагой;
  • намечаем отверстие для внутреннего диаметра шкива и сверлим его дрелью. Для расширения используем боли, надетый на сверло;
  • фрезеруем место, куда будет надеваться ремень. С этой целью окружность саморезами прификсируют к верстаку, выбирают фрезу для ручного фрезера и делают канавку для ременной передачи;
  • перед монтажом шкива делаем промеры его посадочного места непосредственно в моторном отсеке. Только после этого можно приступать к сверлению окружности;
  • закрепляем шкив на редуктор мотоблока посредством фланца.

https://youtube.com/watch?v=zI_zLswXMwY

Литье по выжигаемым моделям: особенности технологии

Изготовление детали из алюминия с помощью литья по выжигаемым моделям имеет свои особенности, которые будут рассмотрены ниже. Работы выполняются в следующей последовательности:

В качестве материала для модели в домашних условиях используют пенопласт. С помощью режущих элементов и клея изготовьте фигуру, очертаниями напоминающую требуемую форму.

Приготовьте емкость для изготовления модели. Можно воспользоватся старой коробкой из-под обуви. Смешайте алебастр с водою. Залейте смесь в коробку. Поместите пенопластовую модель. Разровняйте. Дайте время материалу хорошо застыть. В связи с быстрым процессом застыванию алебастра, работы выполняйте в ускоренном темпе.

  • Удалите коробку. Прогрейте форму в печи для того чтобы просушить алебастр и убрать остатки влаги. В противном случае вся воды из алебастра поступит в алюминий и превратится в пар, что приведет к порам в металле и выплескиванию алюминия из формы при выполнении работ.
  • Расплавьте алюминий. Удалите с жидкой поверхности расплавленный шлак. Заливайте металл в форму на место пенопласта. От высокой температуры последний начнет выжигаться и его место займет алюминий.

После того как металл остынет, разбейте форму и достаньте полученную литую алюминиевую модель. Посмотреть процесс подробнее можно по видео.

Общая конструкция и устройство самодельного агрегата

При проектировании самодельного станка для токарных работ можно рассмотреть два варианта конструкций: с электроприводом и без электродвигателя. Несмотря на древность метода обработки древесины с помощью мускулатуры человека, этот вариант имеет право на существование в условиях, когда необходимо обработать древесину, но возможности использовать электричество нет.

Основными конструктивными элементами токарного станка перечислены ниже.

Станина

Станина представляет собой раму всего механизма. Именно от надежности станины зависит безопасность мастера и качество будущего изделия.

Привод: ротор двигателя или педаль для ножного привода.

https://youtube.com/watch?v=IZtcpvCbD8w

Передняя бабка

Передняя бабка — патрон для зажима изделия и последующего его вращения. На нее через шестеренчатую передачу передается, шкивы или ремень передается вращение от двигателя. На конце бабки установлен шпиндель с планшайбой для фиксации изделия.

Задняя бабка

Задняя бабка нужна для дополнительной фиксации заготовки, что поможет повысить точность соблюдения оси вращения и избежать лишних вибраций. Она представляет собой свободно вращающееся острее, которое можно передвигать вдоль оси вращения изделия, для регулировки расстояния между бабками.

Подручник

Подручник необходим для опоры стамески во время обработки древесины. Без подставки под ручной инструмент невозможно соблюдать высокую точность попадания острия лезвия в эскизные линии и крайне сложно регулировать силу нажатия резца.
