Крепеж для профильной трубы

Способ №1. Краб-элементы

Универсальные крепежные элементы, предназначенные для соединения профильной трубы прямоугольного/квадратного сечения. Каждый «краб» состоит из нескольких частей, которые при монтаже стягиваются болтами. Части «краба» выполняются из 1,5-миллиметрового металла, имеющего стойкое полимерное либо цинковое покрытие.

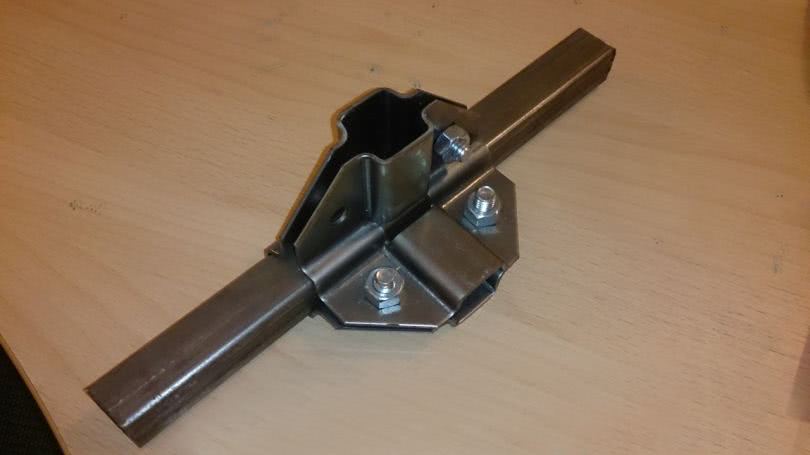

Краб-крепление для профильной трубы

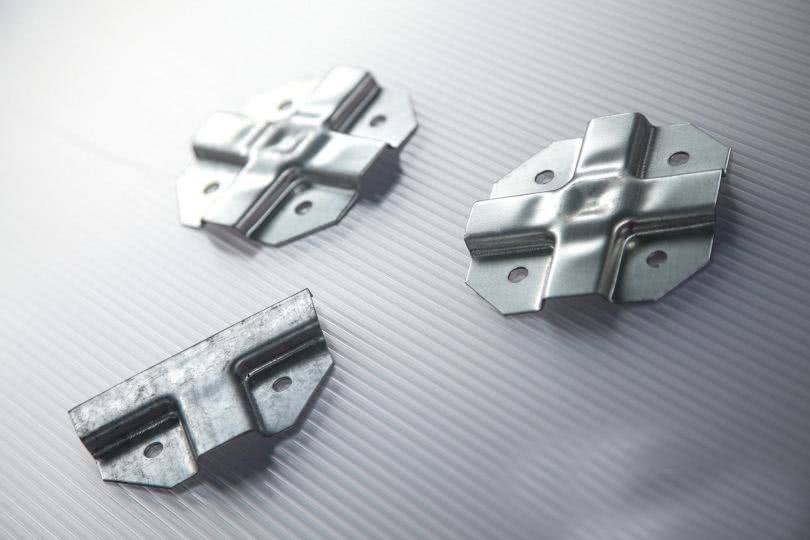

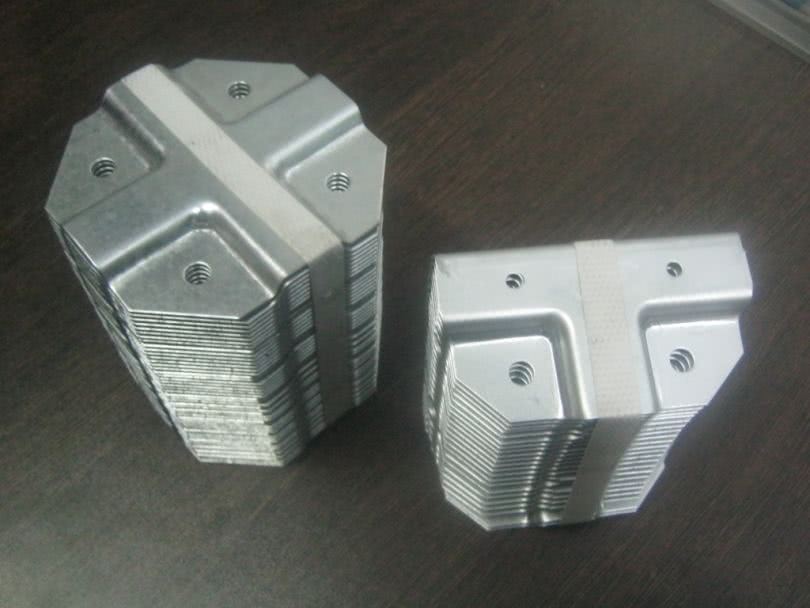

Существуют такие виды краб-элементов:

• объемные (предназначены для соединения трех труб по углам или четырех внутри);
• Т-образные (предназначены для соединения трех труб);
• Х-образные (предназначены для фиксации четырех труб);
• Г-образные (предназначены для соединения двух профилей).

Разновидности креплений профильных труб краб-системой Домашние мастера используют краб-системы, чтобы без сварки собирать:

• теплицы, парники;
• стеллажи, скамейки;
• летний душ;
• клетки для питомцев, вольеры;
• беседки, навесы;
• опоры для вьющихся растений, легкие ограждения.

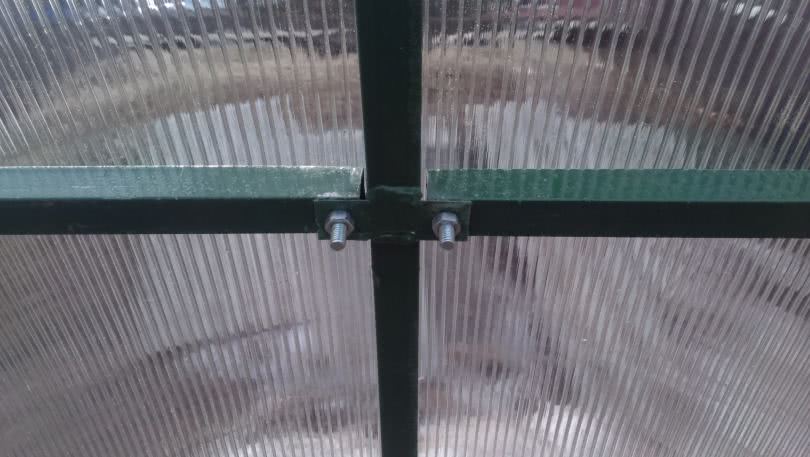

Такие крепежи используются в теплицах и парниках

Плюсы

• большой срок службы (до 50-ти лет);
• конструкции можно многократно собирать/разбирать;
• доступная стоимость краб-элементов;
• со сборкой справится даже неквалифицированный работник;
• универсальность.

Минусы

• нельзя соединять трубы больше 40х40 мм;
• места соединений нужно защищать от коррозии, т. к. в них скапливается влага;
• трубы можно соединять лишь под углом 90 градусов;
• если возникнет большая нагрузка на разрыв, может произойти вытаскивание труб из краб-элементов;
• гайки нужно регулярно подтягивать.

Преимущества обжимных фитингов

Безрезьбовое соединение металлических труб с использованием обжимных фитингов – способ стыковки, при котором к образующей поверхности торцов прикладывается определённое начальное давление. Компрессионная муфта соединяет две идеально выровненные трубы, в которых над соединением расположена щелевая коническая втулка, а над втулкой протянуты два фланца, так что они автоматически центрируют соединяемые изделия и обеспечивают достаточное контактное давление.

Пресс-фитинги предлагают множество преимуществ, которые в некоторых случаях делают их лучшим выбором по сравнению со сваркой или пайкой. Для удобства выбора разработаны калькуляторы определения усилия обжима сообразно применяемым материалам и диаметрам сечения стыкуемых труб.

Чем хороши фитинги обжимного типа:

1. Они экономят время и деньги. С пресс-фитингами стыковка труб может быть сделана более оперативно, чем после пайки или сварки. Кроме того, инструмент не нуждается в трудоёмкой предварительной подготовке. Более всего это сказывается при монтаже трубопроводных систем большого поперечного сечения.
2. Характеризуются высокой надёжностью. Продолжительность их функционирования определяется маркой материала и технологией обжима.

Если труба подготовлена ​​правильно (в соответствии с инструкциями изготовителя пресс-фитинга), то готовое соединение по показателям прочности превосходит паяное или практически достигает норм работоспособности сварного. Многие гидравлические обжимные фитинги имеют функцию автоматического цикла, которая отключается только после завершения соединения, поэтому часто используются в технических системах высокого давления.

Применение данного способа стыковки повышает уровень безопасность на рабочей площадке. Для установки арматуры не требуется тепло или пламя. Это снижает риск получения травмы на рабочем месте. Для монтажа не требуется также какое-либо защитное снаряжение, что обеспечивает дополнительную экономию средств.
Универсальность. Обжимные фитинги выпускаются из меди, нержавеющей стали и углеродистой стали (последнюю, правда, потребуется предварительно оцинковать). Следовательно, возможна эксплуатация с любой системой труб, включая газовые или для прокачки агрессивных химических сред.
Оперативность установки. Для монтажа трубопроводную систему не требуется предварительно просушивать

Это особенно важно в промышленных применениях, когда отключение трубопровода либо чрезвычайно сложно, либо вовсе недопустимо.

Единственное ограничение способа – увеличенная стоимость установочных компонентов.

Методы соединения профильных труб

Наиболее часто для создания неразъемных соединений профильных труб применяется сварка. Ее тип выбирается, в зависимости от материала, из которого изготовлена трубная продукция, наличия оборудования, условий проведения работ. Сварные швы отличаются прочностью, надежностью, долговечностью. Однако в некоторых случаях требуется создание разъемного соединения профильных труб без сварки с возможностью его демонтажа с сохранением целостности элементов. С этой целью используются болты, соединительные элементы, «краб-системы».

Соединение профильной трубы с помощью «краб-систем»

Эта система применяется для создания небольших малонагруженных конструкций. В ее состав входят хомуты, болты и гайки. Требуемый инструмент – гаечный ключ.

Для изготовления хомутов и крепежных элементов для соединения профильных труб применяется покрытый защитным цинковым слоем или порошковой краской холоднокатаный лист толщиной 1,5 мм. Хомуты состоят из двух половинок, плотно охватывающих вставляемые в них профильные трубы. Между собой эти половинки стягиваются болтами и гайками. Популярные размеры систем: 95х65 и 95х95 мм.

Этот способ соединения профильных труб позволяет быстро собирать и демонтировать теплицу, беседку, уличный санузел или душевую кабину. Ограничение – возможность применения только для изделий небольшого диаметра и только под углом 90°.

Характеристики этого вида стыкования:

• прочность, немного уступающая аналогичному показателю сварных соединений;
• оперативность сборки, невысокая стоимость монтажных работ;
• отсутствие необходимости в использовании дорогостоящего инструмента;
• отсутствие особых требований к квалификации рабочих.

Хомуты для крепления профильной трубы к ограждающим конструкциям

Это приспособление для трубных изделий квадратного или прямоугольного профиля состоит из двух компонентов. Один элемент вкручивается в потолок или стену, в него вставляется труба, закрепляемая вторым элементом и болтами.

Этот вид крепежа называется «клипса». Существует два варианта ее конструкции: соответствующая определенному сортаменту труб или регулируемая.

Как соединить профильную трубу без сварки с помощью фитингов, болтов и других элементов?

• При монтаже трубных изделий квадратного или прямоугольного сечения производители предлагают специальный крепеж – фитинги. Они могут изготавливаться также в виде тройников и крестовин. Чаще всего фитинговые соединения усиливают сваркой.
• С помощью полоски стали, изогнутой в виде буквы «Г», можно соединить две профильные трубы под углом 90° болтами.
• Еще один способ стыкования труб одинакового сечения – изготовление соединительного элемента с помощью сварки. Понадобится отрезок трубы, сечение которой позволяет вставить внутрь нее соединяемые профильные изделия. Соединительный профиль разрезают на две части, на одном конце которых делают скос 45°. Эти элементы сваривают с образованием прямого угла. На краях образовавшегося уголка изготавливают отверстия, диметр которых не должен превышать ½ ширины стенки профиля. К отверстиям сваркой присоединяют гайки, диаметр которых точно совпадает с их диаметром. Отверстия соответствующего размера изготавливают и на концах соединяемых профильных труб. Такие соединения можно сделать регулируемыми.

Метод фиксации профильных труб

Одна профильная труба крепиться к другой методом прижима, и последующей фиксации болтами. Для более надежности конструкции соединительный крепеж нужно устанавливать изнутри. Так можно избежать внешнего воздействия, которое может привести к образованию ржавчины. А это в сою очередь может привести к разрушению установки.

Профильная труба может быть закреплена с помощью хомутов и фитингов, а также иных элементов, имеющих соединительный характер. Хомуты применяются для крепления прямоугольных профилей состоящих их двух частей или элементов, один их которых крепиться в стену, затем в него вставляется профильная труба 40×40, а другой элемент фиксирует все это с помощью болтов.

Фитинг это такой крепеж, который предлагает производитель, обеспечивающий монтаж элементов с сечением прямоугольной формы.

Специфика краб-системы

Краб-системы относят к крепёжным изделиям накладного типа. Обычно подобного рода элементы применяют для профильных труб следующих размеров:

• 20*20 мм;
• 20*30 мм;
• 40*40 мм;
• 20*40 мм.

Вес крепежей может колебаться от 30 до 70 г. Что касается цветовой гаммы, то чаще всего их выпускают оттенка металлик, однако можно встретить и экземпляры красного, чёрного, синего, а также серого тона. Цена краб-системы зависит от многих факторов, в том числе от марки производителя.

Крепление происходит посредством прижимной силы. Затягивание болтов происходит на системе, а не на сооружении. Это объясняет тот факт, что крепёж обладает малой прочностью на разрыв. После установки трубы её можно легко убрать из крепёжной конструкции.

Важнейшее значение имеет обработка против коррозии. В крепеже постоянно будет скапливаться влага, а это может привести к возникновению ржавчины. Поэтому за состоянием системы краб необходимо следить, чтобы вовремя предотвратить появление коррозийных следов.

В заключение отметим, что если вам требуется соединить трубы, то краб-система будет лучшим решением. Её простая конструкция позволит вам самостоятельно осуществить сборку крепления. А, если грамотно и регулярно за ней ухаживать, то она прослужит вам долгие годы.

Виды крепежных конструкций

Несущие крепежные конструкции подразделяются на следующие типы:

• Неподвижные опоры. При использовании этого крепежа не допускается угловое или линейное перемещение зафиксированных участков.
• Направляющие опоры. Применение этой конструкции позволяет смещение только в одном направлении. Как правило, только вдоль горизонтальной оси.
• Жесткие подвески. Перемещения допустимы, но исключительно в горизонтальной плоскости.
• Пружинные подвески и опоры. И в вертикальной, и в горизонтальной плоскости перемещения возможны.

Виды крепления трубопроводов к стене

Требования к опорам и подвескам

Если фиксация происходит между двух неподвижных опор, перемещения, которые могут происходить в результате смены температурных режимов, монтажных растягов или смещения опор, должны самокомпенсироваться. Но такой компенсирующей способности, как показывают расчеты, подчас бывает недостаточно. В этом случае должны устанавливаться специальные компенсаторы.

Хомут для крепления труб оснащен винтом/болтом

Изготавливают их из труб такого же вида и диаметра, что и сооружение в целом. Чаще всего их выполняют в форме букв «П» или «Г».

Если конструкция закреплена неподвижно, крепления должны выдерживать вес самого трубопровода, жидкости, которая по нему перемещается, а также осевые нагрузки, порожденные тепловой деформацией, вибрациями и гидравлическими ударами. При выполнении монтажа изделий из полимеров чаще всего используют подвижные опоры.

Если же монтаж осуществляется в неподвижных опорах, к трубам приваривают ограничительные кольца или сегменты в 10-20 мм шириной, которые выполняют из кусков труб такого же пластика. Эти сегменты или кольца должны располагаться по обеим сторонам от опоры.

Выбор элементов крепления

Подходящие крепления подбирают с учетом многих факторов. Выбор зависит от местоположения участка монтажа, от предназначения конкретной системы и так далее.

Крепление пластиковой трубы

Иногда трубу следует изолировать от источника холода или тепла. Если использовать простой зажим, фиксирующий участок, то необходимого для решения поставленной задачи промежутка от прилегающей поверхности он не обеспечит. Зато, например, кольцевая опора, у которой имеется резьбовой удлинитель и пластина для закрепления на опорной поверхности, полностью устранит возникающую проблему.

Если закреплять приходится тяжелые чугунные трубы, то используют специальный крепеж, который выдерживает большие нагрузки. Для вертикально расположенных систем его устанавливают на перекрытиях. Горизонтально ориентированные системы закрепляют даже не по одной, а группами труб, уложенных на консоль.

Грамотный подход к выбору и размещению крепежных элементов позволяет долго и эффективно эксплуатировать трубопровод, не опасаясь возникновения аварийных ситуаций. Но не стоит забывать и об экономической составляющей данной проблемы. Ведь превышение необходимого и достаточного числа элементов может привести к неоправданному удорожанию конструкции и усложнению монтажных работ.

Основные инструменты, которые понадобятся для работы

Основными инструментами для обеспечения надёжного соединения профильных труб без болтов и сварки являются:

• угловая шлифовальная машина (болгарка) с отрезным диском;
• монтажный угольник и маркер для разметки;
• молоток.

Вот, собственно, и весь минимум инструментов, которые понадобятся для работы. Именно по причине предельной простоты мы и выбрали этот способ для сегодняшней статьи. Соединить профильную трубу подобным методом под силу любому домашнему мастеру, независимо от наличия или отсутствия опыта подобных работ. Если задуматься, то выполнить соединение труб сможет даже школьник

Единственное, на что следует обратить внимание – это соблюдение правил и норм техники безопасности. Особенно это касается этапов работ, связанных с использованием угловой шлифовальной машины (УШМ, болгарки)

Разновидности и преимущества фитингов

Почему стоит использовать фитинги и в чём основное преимущество данного материала? Ответ прост: данные элементы имеют обладают простой конструкцией, но практична, они имеют длительный эксплуатационный срок и доступную стоимость. Не используя сварочное оборудование или дорогие метчики с лерками, пользователь достигает такого же высокого результата, применяя более простые фитинги.

Фитинги

Фитинги с успехом используют не только при монтаже или ремонте труб, данный материал также популярен при изготовлении компрессионного оборудования и газотурбинных механизмов. Это означает, что изделие создаёт достаточную герметичность, при помощи уплотнителя, даже в системах с большим давлением.

Разновидности фитингов по размерам и применению:

• Прямые. Означает, что диаметр изделия остаётся неизменным, как с одной, так и с другой стороны. Используют для соединения двух одинаковых труб.
• Фитинги-переходники. Необходимы для соединения двух труб разного диаметра. Незаменимы, например, при ремонте старого трубопровода, где большое количество труб имеет разные размеры.
• Тройники. Позволяют сделать ответвление от основной магистрали без помощи резьбы или сварки.
• Крестовины. Имеют такое же назначение, как и тройники, но способны разделить основную магистраль на большее количество ответвлений.
• Штуцеры. Применяют как соединение гибких металлических трубах. Штуцеры способны создать достаточную герметичность даже при соединении материала, изменяющего свою структуру.
• Заглушки для трубопровода. Основная функция – перекрытие конца труб.

Следует уточнить, что разнообразие фитингов, а также их производителей, позволяет приобрести продукции как для монтажа на открытом воздухе, так и в квартире или частном доме.

Советы по выбору

Выбор необходимых соединительных элементов зависит от вида и функции конструкции:

1. Краб-система применяется при возведении конструкций из трубных профилей с небольшим сечением — беседок, перегородок, пергол, арок, теплиц и других простых в сборке и разборке садово-парковых построек.
2. Фланцевые крепежи используются для построек, которые подлежат периодической разборке и сборке в период эксплуатации.
3. Муфтовое крепление чаще всего применяется при монтаже трубопроводов напорного типа, поскольку способно выдерживать большое давление и обеспечить его герметичность.
4. Простые фитинги широко применяются в сборке трубопроводов с ответвлениями и поворотами. Для этого типа крепления может потребоваться дополнительное укрепление сваркой.

Можно выделить несколько критериев, которых следует придерживаться при выборе соединительных элементов для профилированных труб:

В первую очередь необходимо определиться, какие понадобятся крепежные элементы и в каком количестве.
При выборе стальных крабов нужно обратить внимание на толщину его профиля. Он должна быть не менее 1,5 мм

Крабы с меньшей толщиной не способны обеспечить нужной прочности и жесткости.
Детали необходимо осмотреть на предмет наличия видимых повреждений — трещин, сколов, вмятин, а также ржавчины. Все это бракованные изделия.

https://youtube.com/watch?v=y3d9OvseWrA

Краб-крепление — система соединения для профильной трубы — Проф Трубы

Нередко на приусадебном участке или в доме возникает необходимость в сооружении небольших временных или разборных конструкций из профильных труб.

Применение сварки при этом нежелательно: доме нет сварочного аппарата, нет специалиста с навыками сварщика, просто не хочется делать неразъемное сооружение.

Мы приветствуем нашего уважаемого читателя и предлагаем его вниманию статью о том, что такое краб-крепление для профильной трубы – простые крепления на болтах, настоящая палочка-выручалочка для домашнего мастера, даже не имеющего навыков ремонтных работ.

Советы по выбору

Основных критериев выбора четыре:

• До начала работы следует набросать схему и подумать, какие виды крабов и в каком количестве понадобятся для монтажа конструкции – и только потом покупать изделия нужной конфигурации.
• Второй важный критерий – толщина элементов соединения: ни в коем случае нельзя покупать крабы из стали толщиной менее 1,5 мм – халтура не обеспечит нужную прочность и жесткость конструкции.
• Элементы не должны иметь трещины, сколы, вмятины, отклонения от геометрических размеров и формы.
• Ни в коем случае не должно быть ржавых мест на поверхности – покрытие должно быть целым, не иметь царапин, сколов или несплошностей.

Примерная цена

В розницу стоимость краба для профтрубы 20×20 мм – от 25 руб. (тройник), крестовина – от 30 руб. Стоимость изделий с пластиковым покрытием выше. Цена в немалой степени зависит от аппетитов перекупщика, но в любом случае краб – недорогое изделие.

Правила выполнения соединений

Для скрепления хомутов понадобятся два гаечных ключа подходящего размера. Болты и гайки чаще всего применяются М8. До установки конструкции необходимо в соответствии с чертежом нарезать профильные трубы и зачистить с торцов заусенцы.

https://youtube.com/watch?v=n4UHSL3utdE

Трубы вставляются в хомут, несильно скручиваются болтами, проверяются углы, болты затягиваются. Нужно следить за тем, чтобы трубы вставлялись в хомут до упора. Если выполняется монтаж большой конструкции, желательно «наживить» всю конструкцию, вымерять вертикальность и прямоугольность углов и затем затянуть все болты, начиная снизу. Такую работу лучше выполнять с помощником.

Можно собрать часть конструкции на ровной горизонтальной площадке, а затем поднять и установить. Установив две стены теплицы, установить и наживить все поперечные трубы, промерить, закрутить болты окончательно.

Заключение

Современные технологии облегчают работу домашнего мастера. Краб-системы позволяют легко и быстро соединить нужные легкие металлоконструкции для дома и сада.

Уважаемый читатель! Подписывайтесь на нашу рассылку – и Вы всегда будете иметь информацию о новых и прогрессивных способах проведения ремонтных работ. Делитесь интересной информацией с друзьями в интернете.

Соединение пластиковых труб

Большинство методов, описанных в разделе о металлических трубах, подходят и для скрепления пластиковых и ПВХ труб. Полимерные трубы все чаще стали заменять металлические, так что информация о том, как объединить пластиковые патрубки для канализации или водопровода без сварки и резьбы становится все более актуальной.

Существует несколько способов присоединить один участок пластикового патрубка к другому. Окончательный выбор технологии должен производиться только после оценки всех характеристик магистрали, в том числе от типа материала, диаметра и назначения системы.

В раструб

Трубы из полимеров изготовлены таким образом, что с одной стороны изделия расположен раструб, а с другой — торец. Диаметр раструба больше диаметра торца ровно настолько, чтобы торец одной трубы плотно вошел в раструб следующей. При выборе такого варианта установки, в стык вставляют резиновый уплотнитель для герметизации участка, рекомендуется дополнительно обработать место крепления герметиком.

Раструбный способ соединения пользуется популярностью благодаря простоте сборки и возможности работать с трубами различных диаметров. Таким методом часто строят канализационные системы, где не предусмотрено высокое давление носителя.

В раструб соединяются трубы ПВХ и из полипропилена.

Фитинги

Различные виды фитингов применяются при соединении металлопластиковых патрубков. В зависимости от конструкции трубопроводов и поставленных задач можно использовать компрессионные, обжимные и пуш-фитинги.

Виды установки компрессионных и обжимных фитингов практически не отличаются друг от друга, разница заключается в том, что в первом случае фиксация производится посредством компрессионного кольца и гайки, во втором случае — обжимного кольца.

Установка пуш-фитингов производится заметно быстрее. Подготовленная труба вставляется в изделие без помощи инструментов, а зажим клина фитинга происходит уже при подаче воды в водопровод.

Кроме металлопластиковых труб пуш-фитинги могут применяться при соединении патрубков из сшитого полиэтилена.

Цанговый метод

При соединении труб из пластика таким методом, понадобятся зажимные фитинги и цанги. Сам процесс работы состоит из 3 этапов.

1. Надеть цангу на внутреннюю полость.
2. Закрутить разводным ключом фитинговую гайку.
3. Произвести такие же действия на второй трубе.

Цанговый способ подходит для монтажа металлопластиковых трубопроводов небольших диаметров. Пластиковые патрубки могут не выдержать затягивания гайки и лопнуть.

Совмещение цангами подходит для труб из сшитого и обычного полиэтилена, металлопластика.

Муфты

Муфтовое соединение предполагает использование равнопроходной муфты, 2х монтажных гильз, инструмента для развальцовки. Процесс работы не занимает много времени:

• На трубу надевается гильза;
• Развальцовывается конец трубы в гильзе;
• Вставляется муфта;
• Гильза надвигается на муфту;
• Все перечисленное производится со вторым краем стыка.

Использование муфт подходит для труб из сшитого полиэтилена.

Склеивание

Обычно склеивание выбирают при соединении жестких полимерных труб. Правильно подобранный клей обеспечит герметичность стыка, единственным минусом является необходимость ждать не менее 1 часа перед запуском воды, пока клей не высохнет. Специалисты советуют использовать клей марки Griffon.

Сам процесс склеивания несложен. Конец трубы зачищается, на нем делается фаска напильником. При зачистке нужно проверять плотность вхождения патрубка в арматуру, не должно быть ни сильно свободно, ни сильно туго. Затем на фаску наносится клеевой состав, и труба вставляется в фитинг.

Иногда термином «склеивание» также называют холодную сварку, при которой материал трубы размягчается под действием реагента и производит сцепление со второй деталью на молекулярном уровне.

При помощи склеивания чаще всего соединяют трубы ПВХ. Изделия из других полимеров склеивают обычно в случае разового соединения.

Забор своими руками без сварки

Если Вы располагаете до статочным количеством времени, мы с удовольствием расскажем Вам как легко и просто самостоятельно установить забор, используя комплектующие компании 36 Заборов.

Главным препятствием на пути к решению монтировать забор своими руками является необходимость проведения сварочных работ. Это влечет за собой довольно много трудностей для тех, кто не на «ты» со сварочным аппаратом.

Основные сложности и минусы при монтаже забора на сварке

необходимость купить/арендовать сварочный аппарат;
необходима серьезная квалификация сварщика, поскольку предполагается сварка профильной трубы, что может повлечь «прожиг» стенки и образование отверстий;
дополнительная сложность при сварке на весу нижнего шва примыкания лаги к столбу, такие швы являются самыми сложными в сварном деле, поскольку расплавленный металл вытекает из шва;
необходимость учитывать термические изменения трубы, в противном случае лаги будут «заныривать» в плоскость забора в пролетах;
необходимость зашлифовывать швы, обращая внимание на отсутствие сквозных отверстий;
медленная скорость монтажа;
необходимость тянуть электричество на десятки метров, не допустив при этом потерь;
очень трудоемкое (а иногда и просто невозможное) исправление ошибок.

Использование данных кронштейнов полностью исключает сварочные работы из установки забора из профлиста, создает плотное соединение столба и лаги, сохраняя прекрасный внешний вид с внутренней стороны забора.

Преимущества крепления на кронштейнах перед сварным соединением

• вся конструкция забора собирается только шуруповертом (дрелью) на кровельных саморезах 5,5х19 с резино-металлической шайбой;
• создается плотное и прочное соединение, не подверженное коррозии, «проварам», термическим изменениям, таким как изгиб и ведение;
• невозможность демонтажа забора злоумышленниками достигается зашлифовкой головок саморезов;
• скорость монтажа гораздо выше чем на сварке, плюсом к этому является «наживление» всей горизонтали забора, промер, выравнивание и дальнейшая «затяжка», что позволяет очень легко создавать идеально ровные горизонтали;
• невысокая цена кронштейна.

Подведем итоги

Если Вы имеете солидный опыт сварочных работ и хотите максимально удешевить монтаж забора, Вам следует выбирать сварную конструкцию. Во всех остальных случаях мы очень рекомендуем наши кронштейны для установки забора из профнастила своими руками.

Как без сварки соединить крепежными элементами профильные трубы?

Профильный трубопрокат применяется для сборки каркасных конструкций. Трубные профили с квадратным, прямоугольным и фигурным сечениями не используются при прокладке трубопроводов ввиду того, что в них возникает сильное внутреннее сопротивление.

Для соединения профильных труб без сварки используются различные крабы-соединители, муфты, фланцы и хомуты. Такие крепления условно можно разделить на две категории:

• плавающие, к которым относятся стяжки и клипы;
• жесткие — это соединительные крабы, фланцы, фитинги, скобы.

Крабы для монтажа трубопроката представляют собой систему хомутов и могут иметь плоскостное и объемное соединение. Первый тип крепежа для профильной трубы бывает трех видов:

1. Т-образный, позволяющий соединить три трубы небольших диаметров. Благодаря этому монтаж конструкции осуществляется по простой и понятной схеме.
2. Г-образный, используемый для углового соединения двух труб.

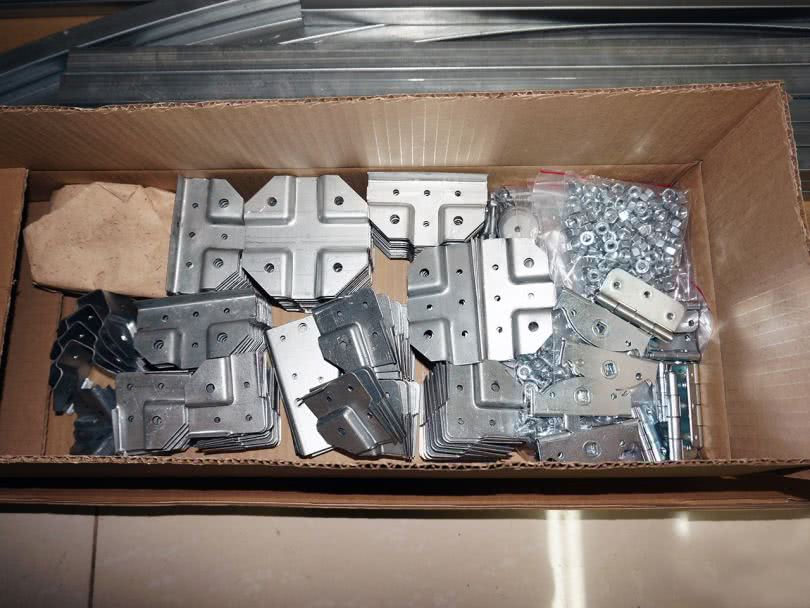

3. Х-образный, обеспечивающий надежную фиксацию трех и четырех труб крестообразным способом в середине металлоконструкции.

Объемное соединение обеспечивается благодаря трех- и четырехчастным краб-системам, когда трубы соединяются под углом 90° в разных плоскостях по осям Х, Y и Z.

Фитинговые крепежи применяются для соединения трубопроката, когда есть необходимость создать изгибы и ответвления. В основном их можно встретить в сборке водопроводных сетей, но их разновидности нашли применение и в монтаже различных металлоконструкций, и построек из трубного профиля. Они бывают нескольких видов:

1. Муфты и фланцы. Применяются для обеспечения надежной стыковки трубопроката по прямой. Бывают круглого и квадратного сечения.
2. Повороты и колена. Необходимы для обеспечения соединения труб с разными осями направления.
3. Тройники и крестовины. Используются на ответвлениях конструкции. Этот вид фитингов позволяет соединить профили с разными размерами сечений.

Можно выполнить соединение трубопроката, используя крабы, муфты, болты, хомуты для квадратных труб и другие соединительные элементы, в том числе изготовленные своими руками.

Две профильные трубы можно соединить под углом 90° с помощью стального уголка.

Для стыковки труб с одинаковым сечением можно изготовить соединительный элемент своими руками. Для этого понадобится сварочный аппарат.

Необходимо взять отрезок трубы с сечением, большим, чем сечение соединяемых элементов, чтобы их можно было вставить в нее. Соединительный элемент разрезается на две части, и на одном конце каждой из них делается скос под углом 45°. После этого из сложенных скошенными сторонами двух половинок трубы сваривается уголок 90°.

Соединение профильных труб посредством крепежных элементов может быть хорошей альтернативой горячей сварке для легких построек. В иных случаях лучше использовать сварочные квадратные трубы.

Как соединить две круглые трубы разных диаметров и материалов

Если материалы разные, то сварка в этом случае по понятным причинам не подходит. Вы можете поискать муфту, но это непростая задача, потому что не все муфты подойдут для вашей конструкции, да и придётся побегать за нужными деталями.

ФОТО: YouTube.com Чтобы соединение получилось максимально герметичным, вам потребуется мягкая эластичная прокладка. Её легче всего сделать из старой велосипедной шины

ФОТО: YouTube.com Эластичная резина легко натянется и на большую, и на маленькую трубу. Отрежьте куски примерно по 5 см, этого будет вполне достаточно

А теперь уделите внимание бутылке. У неё нужно отрезать донышко и горлышко так, чтобы у вас получилось цельное пластиковое кольцо шириной 15-20 см

ФОТО: YouTube.com Один конец кольца из полторашки наденьте на широкую трубу, а во второй вставьте трубу меньшего диаметра под нужным вам углом

ФОТО: YouTube.com А теперь это как раз тот случай, когда вы можете применить строительный фен, который долго лежал без дела. Старайтесь равномерно нагревать пластик, одновременно поправляя трубы, чтобы они заняли нужное вам положение. Пластик будет сжиматься вокруг резиновой прокладки и плотно прижиматься к трубам. Не переусердствуйте в нагреве, чтобы пластик не потёк и не образовались дыры

Похожие записи:

Как приготовить вяленую свиную шейку по пошаговому рецепту с фото Получение голубых и синих оттенков путем смешивания красок Как выбрать щетку для браширования древесины в домашних условиях Сало в банке в рассоле 7 домашних вкусных рецептов Нашли внешний аккумулятор с розеткой. обзор interstep 150pd на 40000 мач Чем заменить гелий для шариков?
