Изготовление шлакоблоков своими руками: инструкция по работам в домашних условиях

Содержание

Ингредиенты и пропорции для приготовления

Для приготовления блочного камня из шлака обычно используют такие компоненты:

  • цемент;
  • песок;
  • шлак;
  • воду.

Цемент выступает вяжущей составляющей, обычно используют материал марки не ниже М400, но также берут и М500. Если взять последний вариант, то его понадобится на 15% меньше, чем цемента М400 из-за его плотности.

В качестве наполнителя используют смесь шлака. В смеси обычно есть песок, гравий, щебень, керамзит или дробленый кирпич. Именно поэтому камень и называют шлакоблоком из-за наличия в составе материала, не пригодного для строительства в таком виде.

Шлаковая смесь обычно составляет около 65% от общей массы камня. Если смеси не хватает, то ее разбавляют песком или мелким гравием. Многие производители используют отсев или бетонный бой, что дополнительно укрепляет структуру камня.

В классическом варианте используют такие пропорции

  • песок – 2 части;
  • щебень – 2 части;
  • шлак – 7 частей;
  • портландцемент – 2 части.

Сюда также добавляют воду, ее понадобится 0,5 части. Готовая масса должна получиться полусухой. Для проверки правильной консистенции из смеси делают комок и бросают его на твердую поверхность. Если он рассыпался, но при этом хорошо лепится обратно в шар – то консистенция правильная.

Станок для изготовления шлакоблоков своими руками, какое устройство выбрать

Вибростанок – это устройство для уплотнения бетонной смеси под давлением с помощью вибрации. Свойства изделия, изготовленного таким способом:

  • плотная структура;
  • прочность;
  • износоустойчивость;
  • морозоустойчивость;
  • низкая теплопроводность;
  • небольшой вес при крупных габаритах;
  • низкая себестоимость.

Единого стандарта готовой конструкции нет. Станки разделяют по следующим характеристикам:

  • способ управления (ручной или автоматизированный);
  • производительность (количество изготовленных блоков за 1 цикл);
  • тип изделий (монолитные или пустотелые);
  • удобство.

Вибростанок нужно подбирать в зависимости от предстоящего объема строительства. Когда для работы требуется небольшое количество стройматериалов или они нужны ситуативно, то подойдет станок простой конструкции с производительностью 1 блок за 1 цикл работы.

Для масштабной стройки, а также для производства блоков на продажу, целесообразно обзавестись агрегатом, с помощью которого можно делать несколько изделий за один производственный цикл. Его можно оборудовать устройством для облегчения выемки блоков, подъемником и т.д. Это минимизирует ручной труд при высоких показателях производительности.

Нетрудно сделать шлакоблочный станок своими руками, материалы для этого доступны и не требуют крупных финансовых вложений.

Как готовить раствор?

Какого-то универсального состава раствора для изготовления шлакоблоков нет – у каждого мастера свой уникальный рецепт. В целом же нужно ориентироваться на особенности состава шлака.

Составляющие Объем, л, на один блок Прочность высохшего блока на сжатие, кг/см2 Морозостойкость готового блока, циклов Коэффициент теплопроводности готового шлакоблока
Шлак до 8 мм 10 30-40 30 0.35-0,4
Песок до 3 мм 1,8
Цемент 2,75
Вода 1,5

Есть стандартная «заводская» рецептура, можете ориентироваться на нее. Пропорции следующие:

  • шлак – 7 частей;
  • песок – 2 части;
  • цемент – 1,5 части;
  • вода – 1,5-3 части. Подробнее об определении необходимого количества воды будет рассказано далее.

Помимо шлака в состав таких блоков можно включать золу, опилки, гипс, бой кирпича, продукты сгорания угля, гравий и прочие подобные материалы.

Дополнительно в состав раствора рекомендуется добавить пластификатор для бетона. Хватит 5 г на блок. Благодаря пластификатору будут увеличены показатели водонепроницаемости, прочности и морозостойкости изделий.

Пластификатор для бетона

Уделите особое внимание определению необходимого объема воды. Ее надо добавить столько, чтобы изделия не растекались после формирования

Можете сделать простой тест. Бросьте горсть раствора на землю или другую поверхность. Если он рассыпался, но при обратном сжатии руками вновь соединился в единую массу – консистенция оптимальная.

Шлакоблок: технология изготовления

Современный шлакоблок обладает габаритами 188х190х390 мм, полнотелый строительный материал характеризуется достаточной прочностью для обустройства фундаментов и многоэтажного строительства, пустотелые используются во всех остальных случаях. Пустоты могут быть круглой, прямоугольной или квадратной формы, количество варьируется от одной до 8-10 пустот, показатель пустотности лежит в пределах 25-50%. Практически не уступая по прочностным показателям монолитным изделиям, пустотелые шлакоблоки позволяют сэкономить дорогой цемент почти вдвое.

Для быстрого и качественного замеса смеси, желательно использовать строительную бетономешалку

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 455 ( 6.79 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 3068 ( 45.8 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 2907 ( 43.4 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 268 ( 4 % )

Наполнителем при производстве могут служить:

  • угольный шлак;
  • мелкофракционный гравий;
  • отсев щебня;
  • песок;
  • отходы кирпича;
  • стеклянный бой;
  • зола;
  • перлит;
  • гипс;
  • опилки;
  • древесная щепа.

При замешивании раствора пропорции будут зависеть от состава наполнителя. Главное условие – чтобы готовый раствор не растекался. Цемент при производстве шлакобетона используется марки не ниже М400, для улучшения эксплуатационных свойств готового изделия, в раствор могут добавляться пластификаторы.

Портативный станок для изготовления шлакоблоков своими руками

Ориентиром при самостоятельном производстве раствора для шлакоблоков может служить заводская рецептура: на семь частей доменного шлака – две части крупнозернистого песка, полторы части цемента и до трех частей воды. Способ проверки соответствия консистенции раствора требованиям простой: бросаем горсть на землю, она должна рассыпаться. Если собрать раствор и сжать его в кулаке, он обратно должен принять форму шара.

Создание формы

В первую очередь следует определиться, какой именно нужен станок. Если вы хотите построить гараж или времянку, то достаточно станка с двумя или даже одной формой. Если же вы собираетесь организовать малый бизнес, то понадобиться станок более производительный, минимум на 3-4 матрицы.

Размеры шлакоблока

Самой важной частью станка является форма. Остальные детали и узлы – это дополнения, которые позволяют производить с этой формой различные манипуляции

К примеру — наполнять, поднимать, уплотнять раствор, передвигать и тд.

При производстве шлакоблоков на заводе применяют стандартные железные формы, а также профессиональное оборудование, которое осуществляет прессовку бетона в форму под тяжестью в несколько тонн. Формы для шлакоблока своими руками чаще всего делают из дерева. Существует много их видов и конструкции.

По сути, форма представляет собой емкость, куда заливают бетон, и где он находится вплоть до полного застывания. Следует заметить, что формы должны быть разборными, чтобы готовый шлакоблок можно было легко достать. В большинстве случаев их делают даже без дна, а под низ подкладывают пластину из материала, к которому бетон не пристает.

Самым простым способом сделать пустоты в блоке – это погрузить в мягкий бетон в нужном месте пластиковые бутылки с водой или стеклянные бутылки из под шампанского, что предпочтительней. Но, если вы хотите наладить небольшое производство шлакоблоков своими руками, то пустообразователи необходимо закрепить в форме.

Эскиз деревянной формы

Из дерева

В первую очередь понадобятся строганые доски, ширина которых будет соответствовать высоте шлакоблока. Затем необходимо сделать крайние поперечины, которые будут соединяться с продольными досками «задвижными пазами».

Затем делаются пропилы с внутренней стороны продольных досок через расстояние равное длине шлакоблока. Поперечные пазы должны иметь глубину в 7 — 8 мм. Ширина пропила соответствует толщине разделительных пластин, которые могут быть выполнены из железа,  гетинакса, текстолита.

Эскиз формы заполненной раствором

Пластины можно сделать и из другого листового материала, главное чтобы он был гладким. На чертеже выше понятно, как изготовить деревянные формы для шлакоблоков своими руками. Детали формы желательно вскрыть любой масляной краской. Это облегчит извлечение шлакоблоков из формы.

Обратите внимание, что на эскизе указаны меньшие размеры, чем требует стандартный шлакоблок. Перед созданием формы можно сделать чертежи шлакоблока своими руками

Эта процедура не будет лишней и не потребует много труда.

Вышеописанные формы используют без вибратора. Раствор в них следует заливать более мягкий, с большим содержанием воды.  Однако, если приложить немного усилий, то можно создать более совершенный, вибрационный станок.

Форма-носилки

Формы для вибрационного стола выглядят несколько иначе. К боковинам необходимо приделать ручки, за которые два человека смогут поднимать их и ставить на вибростол. На дне каждой ячейки должны располагаться два конуса.

Форму с большим количеством ячеек делать не стоит, так как такие носилки будет очень сложно поднять. Подобные формы не разбираются, а шлакоблоки из них вытряхивают путем опрокидывания. Внутренние поверхности формы должны быть гладкими, чтобы изделия легко извлекались.

На фото металлическая форма

Из металла

При создании станка для изготовления шлакоблоков своими руками понадобится стальной лист толщиной 3-5 мм. Из него следует вырезать элементы формы исходя из размера шлакоблока. Стандарт составляет — 190х190х390 мм, в соответствии с этими размерами делают и чертежи шлакоблоков своими руками. Высота формы должна быть на 5 мм выше блока, чтобы можно было насыпать бетонную смесь и сверху прижать ее пластиной

Так как шлакоблок должен быть пустотелым, важно правильно сделать пустотообразователи. Проще всего для этих целей использовать трубы

Обратите внимание, что им надо придать конусную форму. Благодаря этому изделие будет легко вытряхиваться

Заготовки можно заказать у токаря, чтобы он снял несколько мм с одной стороны трубы. Иногда делают прямоугольные пустообразователи. Их форма не имеет значения, главное, чтобы они были конусными. Имейте ввиду, что шлакоблок должен быть пустотелым не более, чем на 30%.

Внизу формы по периметру следует сделать деревянный или резиновый уплотнитель, что бы избежать деформации краев матрицы. Также можно по краям наварить металлические пластины шириной в 20 мм.

Вибростол самой простой конструкции

Своими силами изготавливаем продукцию, используя станок для производства блоков

Используя самостоятельно изготовленный станок для блоков, проводите работы по следующему алгоритму:

  • Установите оборудование на ровной площадке.
  • Подключите электрическое питание.
  • Приготовьте шлакоблочный раствор.
  • Залейте подготовленную смесь в форму.
  • Включите вибродвигатель на 2–3 минуты.
  • Добавьте шлакобетонную смесь до верхнего уровня.
  • Поставьте защитную крышку и включите вибратор.

Уплотните массив. Крышка должна дойти до касания с упорами, расположенными в соответствии с высотой блока. Затем снимите ящик и дайте отстояться заформованному блоку до схватывания массива. После аккуратного извлечения, шлакобетонные изделия просушите в закрытом и проветриваемом помещении.

https://youtube.com/watch?v=3Wgm9m4KS_I

Достоинства

Отличительная черта блоков – повышенный уровень звуковой изоляции. Они защищают людей в здании от отрицательного воздействия внешних факторов. Изделия соответствуют требованиям, предъявляемым к строительному сырью, комбинируются с другими материалами, в том числе с утеплителями. Они прочные, надежные, жесткие. Рассмотрим детальнее положительные стороны:

  • применение при внешних и внутренних строительных мероприятиях;
  • увеличенная прочность, позволяющая производить строительство фундаментов;
  • высокий коэффициент звуковой изоляции, обеспеченный полостями;
  • малый вес пустотелых блоков;
  • длительный ресурс эксплуатации. Материал не подвержен гниению, сохраняет эксплуатационные характеристики при повышенной влажности, не восприимчив к перепадам температуры;
  • высокая устойчивость к повышенной температуре;
  • экологичность, которая основана на применении безопасного сырья;
  • невысокая цена – плюс, который по достоинству оценили заказчики;
  • экономия при строительстве, связанная с тем, что размеры позволяют вместо трех кирпичей использовать один пескоблок. Результат – применение меньшего количества раствора и кирпичей. Возведение зданий из пескоблоков снижает расходы на 40% по сравнению с кладкой из кирпича;
  • снижение времени выполнения строительных мероприятий;
  • простота кладки, позволяющая самостоятельно строить здание без привлечения наемных строителей.

Вибропрессование и вибролитье

Схема вибростола и просеивателя песка.

Вибропрессование – уплотнение полусухой бетонной смеси, когда последняя, находясь в пресс-форме, подвергается давлению сверху и, одновременно, вибрационным нагрузкам. Производство при этом методе легко автоматизируется. Сам процесс производства выглядит следующим образом:

  • в пресс-форму (матрицу) помещается полусухая бетонная смесь;
  • пуансон, вибрируя вместе со станиной, начинает давить на смесь;
  • после полного уплотнения смеси вибрации прекращаются;
  • пуансон, а затем и матрица поднимаются вверх, оставляя готовое изделие.

Этот метод явился толчком к созданию широчайшего спектра строительных изделий. Вот далеко не полный список этих изделий: строительные блоки, тротуарная плитка, панели, колонны, кирпичи, бордюры, столбы и т.д. Все эти изделия отличаются такими положительными свойствами:

  • прочность;
  • износостойкость;
  • высокая плотность структуры;
  • морозостойкость;
  • устойчивость к внешним воздействиям.

Схема стола-вибратора.

Вибролитье – производство строительной продукции за счет вибрации бетонной смеси на специальном устройстве, вибростоле. Бетонную смесь заливают в резиновую или пластиковую форму и устанавливают на непрерывно вибрирующую поверхность вибростола. Чтобы не происходило отбивки от стенок формы, амплитуда вибраций должна быть постоянной. Необходимо строго следить за наполнением форм смесью, иначе неизбежен брак.

После виброобработки формы снимают и отправляют в теплое место для выстаивания (сушки) на 46-47 часов. Затем начинается процесс распалубки: изделия в формах помещают в водяную ванну, а затем специальными приспособлениями осуществляется отбивка изделий из форм. Процесс очень трудно автоматизировать. Для увеличения морозостойкости приходится добавлять пластификаторы и модификаторы, увеличивать количество цемента.

Вибролитье чаще применяют при производстве тротуарной плитки, особенно цветной, и брусчатки. Его применяют для мощения площадей и тротуаров, укладывают на пешеходные дорожки. Такие изделия имеют презентабельный вид, но не очень высокие эксплуатационные качества. Зимой они покрываются тонким слоем льда, могут растрескаться под действием замерзшей воды. В отличие от них, те же качества плитки, изготовленной методом вибропрессования, значительно выше.

Вибрационный механизм

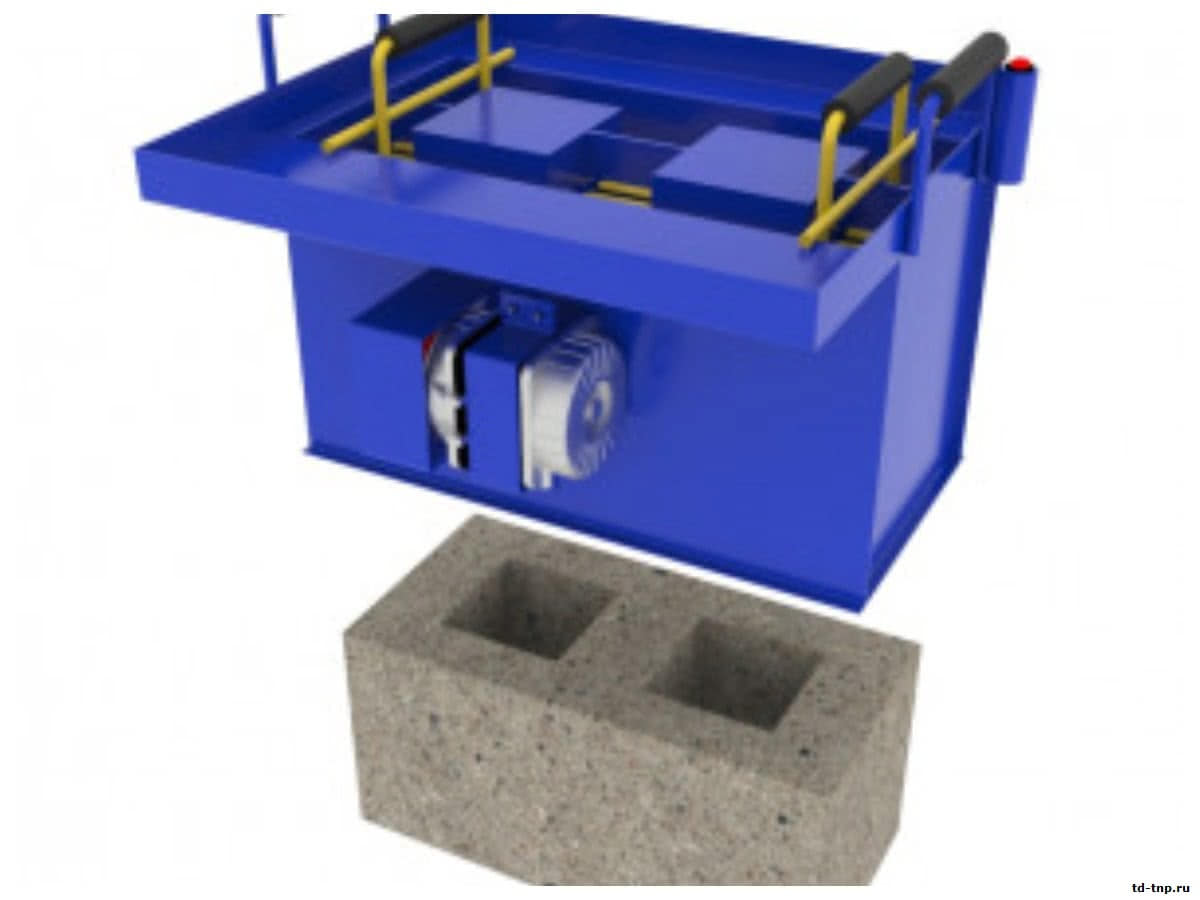

Форма и вибрационный двигатель станка

Чтобы обеспечить максимально высокое качество готового материала, в процессе производства блоки нужно поддавать небольшим вибрациям. Наличие для этого специального механизма нужно предусмотреть еще на этапе создания чертежа устройства. В таком случае из бетона можно эффективно удалять остатки воздуха, также при этом материал будет равномерно распределяться по всему объему формы, в результате чего конечное изделие получится однородно плотным и прочным.

Обычно в качестве такого механизма используется электрический двигатель. К рабочему валу присоединяется планка, в которой смещен центр тяжести. Такое устройство требует регулировки своими руками, иначе сильная вибрация может разбрызгивать бетон, а слабая – не обеспечит высокое качество блоков.

Вибрационная система такого типа используется во всех чертежах, сделанных своими руками шлакоблочных станков – для реализации ее можно воспользоваться даже двигателем от обычной стиральной машины мощностью хотя бы 150 Вт.

Несколько практических советов по изготовлению шлакоблоков

Для того чтобы начать изготовление шлакоблоков  вам потребуется специальный станок, который можно сделать своими руками, расходные материалы и место, где вы будете производить изделия, например гараж. Для изготовления пресса вам понадобится рамная конструкция, два металлических листа толщиной в 1-2 сантиметра, пружины и мотор. Станок для изготовления шлакоблоков можно также купить.

Формы для данных изделий изготавливаются из металла или дерева. Они представляют собой ящики с дном и четырьмя стенами, которые устанавливаются на самодельный вибрационный стол.

Самодельный станок для изготовления шлакоблоков – это простое устройство. Однако работа с ним требует соблюдения определенной технологии. Запускать вибрационную установку желательно непосредственно перед прессовкой. Не забудьте о защите мотора от попадания на него раствора.

Формы для шлакоблоков перед каждым применением следует смазывать отработанным машинным маслом или соляркой. Это не только позволит быстро извлечь полученные строительные материалы, но и предотвратит их залипание, которое может явиться причиной выхода матрицы из строя.

После того, как самодельный шлакоблочный станок завершит свою работу, изделия необходимо выложить прямо в формах на ровную твердую поверхность. Для этого понадобится дополнительное пространство.

Конструкция форм для изготовления шлакоблоков для стен в домашних условиях разнится в зависимости от того, пустотелые или полнотелые изделия требуется изготовить. Стандартную форму можно сделать из дерева. Для этого необходимо отпилить от деревянной доски четыре стенки и деталь для дна.

Дерево требуется отшлифовать. Скрепление деталей можно произвести при помощи металлических планок-уголков, которые требуются для усиления прочности матрицы. После этого форму желательно покрасить в два-три слоя масляной краской.

Металлические формы изготавливаются из стали толщиной в 1-2 сантиметра. Швы соединений тщательно провариваются и обрабатываются антикоррозийной пропиткой.

Форма для шлакоблока пустотелого должна иметь в комплекте конусные вставки. Для этого идеально подойдут обычный стеклянные бутылки, которые вставляются в раствор и вынимаются через 5-6 часов его застывания.

Аппарат для производства данных изделий следует выбирать, руководствуясь в первую очередь целью, которую вы преследуете

Если оборудование для производства шлакоблоков приобретается для частного строительства, обратите внимание на мобильные устройства с небольшой мощностью, рассчитанные на изготовление одного или двух изделий за операцию. Можно также попробовать изготовить пресс самостоятельно

Если подобное оборудование требуется для открытия собственного бизнеса и последующей продажи шлакоблоков, выбирать следует более мощные стационарные устройства, производящие за одну операцию от 2 до 4 шлакоблоков.

Обратить внимание следует на два вида блоков, отличающихся относительной простотой производства и отменными эксплуатационными качествами:

Шлакоблоки. Данные материалы представляют собой отличное сочетание низкой цены и хорошего качества. Стандартный размер такого блока по ГОСТ-у 188 на 199 на 399 мм. Для его производства используется такое сырье, как цемент, песчано-гравийная смесь, шлак и вода. Изготовление шлакоблоков в домашних условиях не требует наличия специальных навыков

Важно лишь четко соблюдать пропорции и технологию производства.
Пескоблоки. Эти изделия изготавливаются из цемента и наполнителя

В качестве последнего применяется песок разных фракций. В зависимости от сферы использования пескоблоки могут иметь разные размеры. Применяются они для устройства фундамента, стен, а также межкомнатных перегородок.

Используемое для изготовления данных материалов  сырье напрямую влияет на качество получаемых изделий. Раствор для шлакоблока, пропорции  которого должны обязательно соблюдаться, готовится двумя способами:

  1. Цемент, доменный шлак, песчано-гравийная смесь или песок, вода. В данном случае все перечисленные по порядку ингредиенты следует смешивать в соотношении 1:5:3 и добавлять 0,5% воды к полученному составу.
  2. Другой состав для шлакоблока, пропорции которого учитываются без использования песка или его смеси с гравием, готовится в пропорции 1:9. Здесь на одну часть цемента приходится девять частей металлургического шлака. Количество воды остается прежним и высчитывается по той же схеме.

Что такое вибропресс

Грубо говоря, вибропресс — это мощный стол, столешница которого подвешена на пружинах или другим способом. Вибрация столешницы происходит за счет смещения центра тяжести в эксцентрике, который прикреплен к выходному валу электродвигателя.

Есть несколько видов подвешивания виброплиты — пружинная подвеска, на резиновых подушках, но тросах. Прочная станина должна надежно и устойчиво стоять на земле, в то время, как виброплита уплотняет шлакобетонную смесь. В станках, изготовленных промышленным способом, балансир со смещенным центром тяжести установлен непосредственно под виброплитой, и жестко к ней крепится. Самодельные вибростолы используют разные схемы привода балансира, но в основном, это ременной привод, причем такая конструкция надежностью и качеством изготовления шлакоблока.

Процесс изготовления шлакоблоков

Для изготовления шлакоблока своими руками понадобится бетономешалка. Раствор для самоделки можно изготавливать с учетом определенных пропорций.

Необходимо, чтобы воды в растворе было меньше ровно в 2 раза, чем цемента. Процесс изготовления включает в себя следующие этапы:

раствор замешивается в бетономешалке;
при помощи лопаты раствор распределяется внутри формы;
раствор распределяется равномерно по всей форме до самых ее краев и тщательно утрамбовывается лопатой сверху;
блок с раствором перемещается на воздух и держится порядка 45 минут до затвердевания;
получившийся шлакоблок осторожно снимается по краям, бокам, сверху и снизу;
готовый стройблок оставляется на сутки для полного затвердевания.

Чтобы изделия получились более высокого качества, потребуется станок для изготовления блоков с вибрационным механизмом. Для этого потребуется:

  • замесить раствор;
  • засыпать форму раствором в виде горки;
  • включить аппарат на пару секунд, а затем утрамбовать и разровнять смесь руками так, чтобы были видны цилиндры внутри формы;
  • механизм после разравнивания включается на 8 секунд;
  • при помощи поднятия и опускания крышки проводится утрамбовка смеси (не менее 4 раз);
  • снять форму и сушить получившиеся блоки полторы недели.

Стройблоки окончательно станут твердыми по истечении месяца. Необходимо соблюдать температурный режим с высокой влажностью и температурой воздуха. Для быстрого затвердевания блоков можно добавлять в раствор для их изготовления пластификатор.

Изготовляем простой и недорогой шлакоблочный станок

Как мы уже говорили, существуют более практичные и дорогостоящие установки, где отдельно есть вибростол, форма для засыпки и пресс, который приводится в действие, но наша задача создать эффективный шлакоблочный станок домашнего использования с минимальными затратами. У нас будет форма, которая играет роль и вибростанка, и формы, и пресса одновременно. Рассмотрим, как правильно ее сделать.

ШАГ 1: проектирование и подготовка материалов. Для начала нам надо определить размеры станка шлакоблока. Это сделать проще простого. У нас есть габариты одного шлакоблока: 390х190х190 мм, от них мы и будем отталкиваться. Нам необходимо вырезать из металла 0,2 мм толщиной следующие прямоугольники: 390х190 мм (три штуки), 190х190 мм (два штуки). Можно на 5 мм взять везде с запасом, чтобы кирпичики заливались с запасом.

ШАГ 2: свариваем все вместе. Теперь надо собрать наш станок для изготовления шлакоблоков, но сваривать надо все наружным швом! Это делается для того, чтобы блок получался идеально ровный с нормальными краями, а не заглаженными или деформированными. Поскольку металл толстый, можно использовать любой сварочный аппарат – такой шов положить будет очень просто даже без навыков строителя, причем сильно большая точность нам здесь не надо.

ШАГ 3: делаем «начинку».  Чтобы сделать правильный станок для шлакоблока своими руками, необходимо поместить в него трубы. Берем трубу диаметром 90 мм, нарезам ее тремя кусками по 190 мм (высота шлакоблока), свариваем их параллельно между собой и опускаем в форму. Конечно же, верх трубы необходимо заварить (вырезать круги диаметром 90 мм или купить готовые).

ШАГ 4: делаем сборник. Это специальный фартук, который наваривается вокруг формы, чтобы удобнее было засыпать строительные материалы, можно сделать его в форме лейки. Сварить металлические пластины под углом. Можно сделать своими руками самодельный станок для шлакоблока вообще без фартука, но будет неудобно работать, к тому же, стоимость такого апгрейда техники невысокая.

ШАГ 5: делаем пресс. Собственно, все, что нам необходимо – оказать давление на полусухую смесь. Для этого не надо много денег, изготовление станка для производства шлакоблоков своими руками может быть дешевым. Берем пластину из металла 0,2 – 0,3 мм с размерами 385 х 185 мм (да, чуть меньше нашей формы), потом смазываем верх труб маслом, прикладываем пластину и делаем отпечаток. Теперь вам необходимо вырезать как можно ровнее отверстия в пластике под трубы, можно использовать резак или отдать эту работу специалисту. После этой работы надо просто приварить две ручки сверху пластины, чтобы ее удобно было поднимать.

ШАГ 6: делаем выброустановку. Можно было бы рассказать вам о сложной системе подрамника и эксцентриках на осях, которые приводятся в действие ремнем от двигателя, но народные умельцы нашли способ проще. Надо приварить крепления для двигателя мощностью 0,5 кВт прямо к форме, привинтить его туда и повесить на вал гайку с эксцентриком или хомут типа «щечки». Двигатель наберет обороты и создаст большую вибрацию каркаса – то, что нам и надо.

ШАГ 7: ставим форму на ноги. Чтобы сделать передвижной станок для производства шлакоблоков своими руками необходимо поставить эту заготовку на колеса сразу. Варим рамку с размерами 40х30 мм, привариваем колеса со старой тачки. Все готово. Но этого можно и не делать, поскольку шлакоблоки делаются не очень быстро, материал можно просто складировать рядом или относить.

Собственно, теперь вы построили станок для изготовления шлакоблоков своими руками, можно поздравить вас с экономией десятков тысяч рублей и переходить к изготовлению блоков. Такое оборудование прослужит очень долго, оно почти вечное и состоит из ударопрочных деталей, надежно сваренных между собой.

Где взять детали для станка и материалы для производства

Определившись, как сделать станок для изготовления блоков своими руками, непременно встанет вопрос о поиске материалов и запчастей для этой конструкции. Все необходимые запчасти легко можно найти и покупать придется лишь незначительную часть.

Листы для стола и швеллера для станины, возможно, придется приобрести за деньги. Электродвигатель можно использовать от старой стиральной машины или центрифуги. Неиспользуемые жесткие пружины тоже найдутся в хозяйстве. Доски, краску и отработанное масло для изготовления и обработки форм можно найти везде, и с приложением сноровки получатся необходимые элементы станка.

Для создания различных пустот в блоках можно использовать обычные пластиковые бутылки, а для создания самого каркаса подойдет жесткий картон или фанера.

Советы по выбору техники для изготовления

Для этого можно воспользоваться калькулятором-онлайн.

Дальше нужно определиться с местом, где будут готовиться керамзитоблоки:

  1. цех;
  2. сарай;
  3. улица и т.д.

Для создания качественной продукции, необходимо:

  • помещение, в котором будет происходить процесс замеса;
  • формовки и укладки смеси;
  • отдельная зона, где будет осуществляться сушка.

Также обязательно нужно сделать расчет себестоимости – будут ли выгодны все затраты, связанные с изготовлением керамзитоблоков своими руками, или легче будет приобрести готовые изделия. Затраты будут касаться не только станка, но и расходов на транспорт, закупки сырья, оплаты человеческого труда (если в процессе будут участвовать наемные работники).

Покупать промышленное оборудование целесообразно для человека, который планирует заняться предпринимательской деятельностью. При хорошем стартовом капитале, он может купить оборудование по средней стоимости. Как только у него появится постоянный рынок сбыта, будет эффективнее и целесообразнее приобрести более дорогие модели.

При выборе обращают внимание на:

  1. сопровождающую документацию к станку (инструкцию, сертификат качества, гарантию от производителя);
  2. качество материалов, из которых изготовлен агрегат, беспрепятственную работу действующих механизмов;
  3. работу всех элементов – кнопок запуска, переключений, двигателя, формующей, вибрационной и передвижной системы.

Оборудование для изготовления крупных партий

Вибропрессующий станок Спрут-2

  • весит 140 кг;
  • состоит из матрицы на два блока, вибродвигателя (380 В, 550 Вт), рамы, поддона, пуансона, поддоносъемника;
  • выпускает за смену 600 – 1500 изделий (390×190×190 мм).

Автоматизированный вибпропрессорный комплекс Кондор 1-90-ТБ

  • • помимо керамзитоблоков, производит теплоблоки, полублоки, шлакоблоки, арбалитовые блоки, а также облицовочные материалы, садовые бордюры, брусчатку, кирпичи;
  • • весит 1,57 тонны;
  • • имеет габариты – 1,2х1,8х2,8 м;
  • • состоит из матрицы-пунсона, вибропресса мощностью 16,5 кВт, бетоносмесителя объемом 90 л, ленточного транспортера, насосной станции, бункера, 5 поддонов, стеллажа, пульта управления;
  • • выпускает за смену 750 штук блоков (390х190х190мм), 1800 штук кирпича (250х120х88мм), 50 м2 тротуарной плитки.

Видео: вибропресс Кондор 1-90-ТБ

https://youtube.com/watch?v=xZCURjM9NME

Автоматизированный вибпропрессорный комплекс Рифей-Удар

  • рассчитан на изготовление стеновых блоков, бордюрных камней, тротуарных плит;
  • способен работать не только под навесом, но и под открытым небом;
  • весит 4,4 т;
  • имеет габариты: 6400х4900х2600 мм;
  • состоит из вибропресса мощностью 21,6 кВт, смесителя, дозатора, модуля подачи поддонов, загрузчика смеси, электрошкафа, маслостанции;
  • производит в час 250 стеновых блоков (390х190х190 мм), 350 штук полублоков (390х120х188 мм), 500 штук бордюров (780х150х300 мм), 200 штук бордюров (780х80х200 мм), 625 штук тротуарной плитки (100х200х70 мм).

Способы формовки

Баня из керамзитобетонных блоков своими руками: пошаговая инструкция и лучшие проекты с 52 фото и 2 видео

Фабричные формы для заготовки шлакоблоков делают из железобетона или стали. Такие детали легко выдерживают вес раствора в большом объеме. Что касается форм, подготовленных своими руками, то они чаще всего изготавливаются из древесины или листов стали. Подобные элементы в большей мере играют роль особой опалубки.

Чтобы сэкономить на сырье и свободном времени, формы в основном собирают без днища. Под них можно подложить простую пленку. Благодаря такому методу можно существенно упростить весь процесс формирования блоков. Нужно помнить о том, что сами формы должны быть сделаны из идеально ровных древесных деталей. Рабочей поверхностью при этом будет выступать бетонная основа, стол с ровной и гладкой столешницей или лист железа, который также не имеет никаких дефектов.

Рассмотрим подробнее, как изготовить форму под шлаковые блоки:

  • нужно выбрать отшлифованные доски длиной 14 см (ширина должна быть кратной этому параметру);
  • далее при помощи ножовки нужно отделить отрезки, которые потом будут играть роль поперечных перегородок;
  • потом понадобится соединить отрезки с продольными элементами, чтобы получился каркас прямоугольной формы;
  • далее нужно раскроить лист стали или любой другой материал с гладкой поверхностью на отдельные пластинки размером 14х30 см;
  • во внутренней части получившейся конструкции проделывают распилы, которые будут выступать в качестве пазов, ширина которых равняется габаритам разделяющих планок;
  • затем отрезки, ответственные за разделение, фиксируют в распилах, создавая форму для изготовления 3 и более шлаковых блоков.

Чтобы получившаяся емкость для затвердевания раствора служила как можно дольше, на завершающем этапе и металлические, и древесные конструкции советуют покрывать краской на масляной основе. Подобная форма подойдет для подготовки шлакоблоков, габариты которых составляют 14х14х30 см.

Как изготовить: пошаговая инструкция

Чтобы самостоятельно сделать шлакоблок можно воспользоваться двумя способами: применить подручные средства или специальный станок. На станке работа проходит быстрее, но его нужно отдельно приобретать, на что уйдет приличная сумма денег. Станок можно также изготовить своими руками: он поможет хорошо утрамбовать смесь в формы, чтобы внутри не осталось пустот.

С подручными средствами

Этот вариант считается менее затратным, но более длительным по времени. Для начала необходимо замесить раствор для шлакоблока: все сыпучие элементы засыпать в бетономешалку или специальную емкость, добавить воды и перемешать. Замес можно производить лопатой в большом корыте или приготовить раствор с помощью электрической бетономешалки.

Процесс замеса раствора для шлакоблока на фото:

Когда раствор готов, можно приступать к заливке блоков в формы:

  1. Формы. Они бывают деревянными или металлическими: выбор остается за производителем. Легче всего изготовить деревянные формы из подручных средств. Раствор заливают в форму на 1/3 часть.
  2. Простукивание. Если вибростол не используется, то берут молоток. С его помощью постукивают по всем бортам формы. Это делают для того, чтобы лишние пузырьки воздуха вышли наружу и внутри камня не образовалось пустот, которые уменьшают прочность блока.
  3. Далее необходимо снова залить еще 1/3 раствора и повторить процедуру с простукиванием молотком.
  4. Формирование полостей. Если необходимо сделать полнотелый камень, то полости не нужны. Но, если предполагается создать блок с пустотами, то используют пластиковые бутылки. Их вставляют в блок на одинаковом расстоянии. В одном камне может быть 2-3 бутылки, в зависимости от размеров шлакоблока.
  5. Сушка. Раствор в формах оставляют для полной просушки на протяжении 2-4 суток.
  6. После того, как шлакоблок высох в формах, их раскрывают и аккуратно удаляют камни.

Шлакоблоки раскладывают на поддонах для сушки и ждут еще несколько дней для полного высыхания строительного материала.

В такие формы заливается смесь, утрамбовывается, затем сушится:

В этом видео можно узнать о процессе изготовления шлакоблока с помощью формы:

https://youtube.com/watch?v=m9LVqLzw5Es

На специальном станке

Проще всего выполнять работы по производству с использованием вибростола. Для этого также готовят раствор, затем укладывают его в форму горкой. На несколько секунд включают вибростол и осаживают раствор. Если смеси оказывается мало, ее снова добавляют и снова включают вибростол. Степень заполнения форм можно регулировать за счет осаждения прижима на виброплите.

Вибростол снова включают на 10 секунд, после чего вынимают форму. Блоки сушат 5-7 дней, а потом еще около месяца до полного затвердевания уже без формы.

Производство шлакоблока на специальном станке:

https://youtube.com/watch?v=16cD2OaM3SQ
