Современные смартфоны стали очень хороши в плане стабилизации изображения при помощи оптической и электронной стабилизации, но они все еще не могут предложить такую же эффективность и контроль как подвесы для телефонов. Удерживание устройства записи в руках сопряженно с неожиданными движениями, скачками, а если добавить к этому еще и дрожащие руки, тогда любой смартфон будет нуждаться в помощи, чтобы удержать картинку стабильной.
Критерии выбора
Что делает стабилизатор для телефона не просто аксессуаром, а хорошим устройством с необходимыми функциями? Вот несколько явных ключевых критерий выбора лучшего стабилизатора для телефона: вес, размер, продолжительность работы, качество сборки и конечно цена.
Вес
Выбор стабилизатора по весу и размеру можно условно разделить на три категории:
- Легкие до 440г — не большие, компактные, удобные в ежедневном ношении, для влога на ходу или путешествий.
- Средние от 450 до 540 — стандартный дизайн, вес, способен выдержать большую нагрузку.
- Тяжелые свыше 540г — соответственно крупные по размеру, поддерживают возможность установки DSLR камер.
Каждая их перечисленных категорий в любом случае будет меньше и легче чем стандартный стабилизатор для полноценной без зеркальной камеры.
Время работы
Продолжительность работы современного стабилизатора для телефона у всех уважаемых производителей давно перешагнула за 8 часов
И потому нет смысла сильно заострять свое внимание на данном показателе
Качество сборки
Этот параметр должен соответствовать строгим требованиям, под который попадают только те аксессуары, которые имеют качественные материалы, одинаковые зазоры и стыки, надежные корпуса.
Тип стабилизации и совместимость
Из менее заметных, но также важных стоит упомянуть еще два. Первый — это тип стабилизации. И здесь однозначно выбор склоняется в сторону трех осевых, даже с учетом что они тяжелее и дороже в сравнении с двух осевыми, так как они способны лучше поглотить или вообще исключить вибрации. Второй фактор — это совместимость. Стабилизатор должен быть способным не только справиться с весом вашего гаджета, но и вместить его в крепежное место, а также уметь работать с его операционной системой.
Что же выбрать?
Если начать поиск лучшего стабилизатора для телефона на 2020 год, то вскоре можно осознать, что выбор доступных хороших вариантов очень велик. Поиск того самого стабилизатора может быть достаточно сложной задачей. Для внесения ясности и облегчения данного процесса мы подготовили для вас список проверенных устройств, которые доступны на рынке в данный момент.
В нашем списке нет призеров и определённых мест, так как каждое из устройств имеет свои сильные стороны, но самое главное с каждым из них ваш выбор будет правильным. Любой аксессуар из приведённых ниже поднимет мобильный кинематограф на следующий уровень.
DJI OSMO Mobile 3
Сильные стороны:
- Складной дизайн, эргономическая форма
- Интуитивно понятное приложение, легкость использования
- 15 часов беспрерывной работы на одном заряде
Это, наверное, самый популярный стабилизатор для телефона. Как понятно из названия это третье поколение, в котором исключены все слабые места, но при этом, на удивление, ценник остановился на демократическом уровне. Он относится к легким (405г), складным, 3-х осевым аксессуарам с большой продолжительностью работы и превосходным качеством сборки.
В поддержку к своему устройству, DJI выпустили одно из лучших приложений на телефон для управления стабилизатором. DJI OSMO Mobile 3 предоставляет удобную и быструю подготовку к работе, фокусирую пользователя на самом главном – записи видео.
Стабилизатор для телефона поддерживает модели шириной от 62 до 88мм, толщиной до 9.5мм и весом не более 230г. Размеры в разложенном виде 285 × 125 × 103мм, а в сложенном 157 × 130 × 46мм.
Как пользоваться стабилизатором для телефона?
Даже обладая прекрасным дорогим электронным штативом при неправильном использовании можно получить ужасную картинку. Приведем несколько важнейших рекомендаций, как снимать на стабилизатор для телефона:
- Качество видео будет лучше, когда ходить на полусогнутых коленях.
- Ступать нужно максимально плавно, словно копируя «кошачью» походку.
- Долго удерживать штатив в вытянутой руке можно только крепкими руками, для получения хорошего материала нужно ежедневно тренироваться.
- Бегать со стедикамом следует плавно и аккуратно.
- Желательно надевать обувь с амортизирующей подошвой.
- Для съемки рекомендуется выбрать безветренную погоду.
- Работа на неровной поверхности приводит к дребезжанию, скачкам и другим дефектам, лучше съемки производить на максимально ровной плоскости.
Как нельзя крутить стабилизатор для телефона?
Пренебрежение рекомендациями по эксплуатации приводит к получению некачественного видео. Приведем распространенные ошибки, как нельзя использовать стабилизатор для телефона для съемки:
- Без предварительной регулировки баланса повышается риск дрожания в кадре. Лучше снять пробное видео дома, проверить качество картинки и устранить дефекты.
- Неровная ходьба с частой сменой темпа – главные причины смазанного видео.
- Нельзя крутить объективом слишком быстро.
- Перед началом панорамной съемки и в конце нужно делать паузы, избегая резких переходов.
- Даже со стабилизатором для смартфона легко «завалить» горизонт. Старайтесь удерживать вертикаль, ориентируясь на близлежащие вертикальные объекты (опоры, стены).
- Удерживание камеры сверху вниз не всегда оправдано. При съемке небольшого животного или ребенка лучше опуститься с высоты своего роста и немножко присесть.
- Увлекшись процессом съемки, легко травмироваться при столкновении с неожиданным препятствием, поэтому обязательно смотрите под ноги.
Стедикам своими руками / steadicam handmade
Информация
Описание: Как сделать стедикам своими руками? Сборка электронного стедикама Группа создана, для сбора полезной информации с разных источников, в целях создания своей системы стабилизации.
Чертежи и запчасти для электронного стедикама своими руками
Действия
Оказываем услуги конструктора, технолога, инженера для производства. Разработка под заказ чертежи и 3D модели, визуализация.
Чертежи AutoCAD, SolidWorks, Компас 3Д, CorelDRAW: — Оцифровка чертежей с бумажных носителей,Показать полностью. Оказываем услуги конструктора, технолога, инженера для производства. Разработка под заказ чертежи и 3D модели, визуализация.
Чертежи AutoCAD, SolidWorks, Компас 3Д, CorelDRAW: — Оцифровка чертежей с бумажных носителей, фото, скана, из файлов (#pdf #jpeg #tiff #eps) — Чертежи для станков #ЧПУ (#CNC), для лазерной резки, гибки, штамповки; — Разработка деталировки изделий по фото, скану, эскизу. — Разработка изделий из листового металла, развертка; — Разработка изделий и конструкторов из фанеры;
3Д моделирование в САПР SolidWorks, Компас 3Д, Fusion 360 — #3D модели для станков #ЧПУ; — 3Д модели под #3Дпечать на #3Дпринтер; — Визуализация компьютерной графики;
Поему стоит вступить в нашу группу: — Публикуем отборные чертежи и модели бесплатно; — В группе нет рекламы и спама;
Контакты: +375447005477 А1/Viber/WhatsApp/Telegram
Открыты к сотрудничеству, рассмотрим любые взаимовыгодные предложения.
Оказываем услуги конструктора, технолога, инженера для производства. Разработка под заказ чертежи и 3D модели, визуализация.
Чертежи AutoCAD, SolidWorks, Компас 3Д, CorelDRAW: — Оцифровка чертежей с бумажных носителей,Показать полностью. Оказываем услуги конструктора, технолога, инженера для производства. Разработка под заказ чертежи и 3D модели, визуализация.
Чертежи AutoCAD, SolidWorks, Компас 3Д, CorelDRAW: — Оцифровка чертежей с бумажных носителей, фото, скана, из файлов (#pdf #jpeg #tiff #eps) — Чертежи для станков #ЧПУ (#CNC), для лазерной резки, гибки, штамповки; — Разработка деталировки изделий по фото, скану, эскизу. — Разработка изделий из листового металла, развертка; — Разработка изделий и конструкторов из фанеры;
3Д моделирование в САПР SolidWorks, Компас 3Д, Fusion 360 — #3D модели для станков #ЧПУ; — 3Д модели под #3Дпечать на #3Дпринтер; — Визуализация компьютерной графики;
Поему стоит вступить в нашу группу: — Публикуем отборные чертежи и модели бесплатно; — В группе нет рекламы и спама;
Контакты: +375447005477 А1/Viber/WhatsApp/Telegram
Открыты к сотрудничеству, рассмотрим любые взаимовыгодные предложения.
— Приглашаем компании и деловых людей к сотрудничеству в благотворительной сфере, приглашаем всех неравнодушных людей!
Помочь финансово можно : — через нашу карту Сбербанк № 4276 0212 4289 8380 Александр Иванович Антоненко (директор, используется по Договору № 8 ). Или через мобильный банк: +7(913)-274-89-39
— Вы можете перевести пожертвование на счет организации. Для юр. лиц: Наименование банка: ПАО Сбербанк БИК 040173604 ИНН получателя 2208056398 Расчетный счет 40702810902000020221 Корреспондентский счет 30101810200000000604 Наименование получателя ООО «АЛТАЙ»
— Вы можете помочь строительству базы для мало мобильной группы людей, строительными материалами (Примем – кирпич, арматуру, плиты перекрытия, доску, фанеру, сетка-рабица, Профнастил / профлист, утеплитель, примем в дар любые строительные материалы. Можно б/у.
Источник
Мои самоделки
Самодельный подвес для камеры
Итак. Покупать не стал, хотя цена не особо кусачая на сегодня, однако имея принтер было бы . Короче заказал (благодаря подсказкам, намёкам, отговоркам и сообщениям на форуме) контроллер/ клон алексмос — BGC 3.1 C прошивкой 2.2 вроде бы (проверить не могу, на момент написания еще не получил, хотя срок ожидания уже выходит на днях). Так же заказал моторы для подвеса, т.к. китай давно наводнил рынок готовыми и не надо забивать голову перемотками. Да, я тоже наколупал моторов от ДВДромов но решил направить свои силы в другом направлении. Модель взял готовую, на всем известном для печатников и моделистов сайте (тингверсе). Взял такой, который был с исходниками в солиде, т.к. знал, что надо будет допилить под себя.
В итоге усилил основание где виброразвязка и сделал крепление камеры под свою SJ4000 (там под гопро изначально).
Получилось такое чудо (пока, без контроллера и виброразвязки вес 170грамм), которое прекрасно балансируется просто смещая мотор по своей оси:
п.с. Просьба не высказывать на тему экономии свои домыслы/мнения/предположения, т.к. надоело пояснять, объяснять и убеждать/переубеждать. Мой кошелёк, подвес и моя камера, что хочу то и делаю.
В общем получил контроллер вчера, и сегодня, переделав основание подвеса (туда не вмещалась плата контроллера) всё же собрал всё в кучу и даже чуть протестил.
И, в полёте пока не пробовал, но подключил к контроллеру полёта и теперь могу управлять камерой!
Съёмка с подвесом оказалась вполне качественной, по крайней мере для меня выше крыши. «Аватара» снимать не собираюсь
Миниатюры
Источник
НАЧАЛО СБОРКИ СТЕДИКАМА
Прежде всего я собрал «несущую ось» стедикама.
Для неё потребовались штативная «нога», подшипник с внутренним диаметром 20 мм и хомуты для его фиксации на штативной ноге, а также большой монтажный хомут, к которому в дальнейшем крепил «вилку» рукоятки (фото 8 и 9).
К нижней части ноги я прикрепил планку с грузами с возможностью их смещения для настройки стедикама (для этого предназначены пазы в планке) (фото 10 и 11).
Затем я собрал рукоятку стедикама.
Для неё пригодились кусок дюралевой трубки от лыжной палки (фото 4), накладка на велосипедную рукоятку и кронштейн для фотовспышки (фото 12 и 13).
Самый сложный участок — «вилка» между рукояткой и осью стедикама, которая обеспечивает стедикаму необходимые оси вращения.
Здесь мне потребовалась пара монтажных уголков, а также четыре подшипника (фото 5, №1 и 2), монтажная шпилька и отрезки алюминиевого профиля.
Вилка из монтажных уголков (фото 14 и 15). Крепление «вилки» к рукоятке (фото 16, 17 и 18).
Далее настал черёд верхней М-площадки. Для неё я взял две штативные площадки с зажимами Area Quick Release, которые обеспечили возможность центровки видеокамеры на стедикаме (за счёт их сборки в виде «бутерброда» — фото 19), а также быстросъёмную площадку для установки видеокамер (фото 7). Для установки этого «бутерброда», в верхней части штативной ноги я запрессовал винт с резьбой 3/8″ (фото 20).
Итак, конструкция вчерне собрана. У неё есть три оси вращения. Первую обеспечивает большой подшипник на главной оси стедикама (фото 8).
Вторую — спаренные подшипники KFL08 на «вилке» рукоятки (фото 16, 17 и 18).
СТЕДИКАМ СВОИМИ РУКАМИ- 1 ВАРИАНТ
СТЕДИКАМ СВОИМИ РУКАМИ. ПОЛНАЯ ВЕРСИЯ. Стабилизатор для видео камеры. Steadicam own hands.
Watch this video on YouTube
ПРИМЕЧАНИЕ
Два подшипника здесь нужны для надёжности. На это звено приходится наибольшая нагрузка, и один подшипник будет неизбежно перекашиваться во фланце.
А третью ось вращения обеспечивают два подшипника КР08, прикреплённые к большому хомуту (фото 21).
Изображение главного узла стедикама — фото 22 и 23.
Стедикам в сборе — фото 24.
Себестоимость конструкции оказалась минимальной. Да, многие детали у меня уже были. Но даже если пришлось бы все запчасти покупать, всё равно они обошлись бы значительно дешевле, чем такого же уровня стедикам заводского изготовления.
А если мой стедикам отнести ещё и на порошковую окраску, то его внешний вид ничем не будет отличаться от девайса промышленного образца.
Безусловно, на китайских интернет-площадках есть недорогие стедикамы (стоимостью около 10 тыс. рублей и даже дешевле), но уровень их изготовления оставляет желать лучшего, а возможность использования в съёмке сомнительна.
Окончательный этап
Всё, что осталось, — это подогнать конструкцию под имеющуюся камеру, а затем осуществить балансировку.
Для этого, как я уже отметил, предусмотрен следующий ряд опций.
1. Возможность центровки камеры на верхней площадке (фото 19).
2. Набор подвижных грузиков на нижней планке стедикама (фото 11).
3. Возможность смещения главного подшипника по оси стедикама вверх или вниз (если ослабить хомуты) (фото 8).
4. Кроме того, можно выдвигать колено штативной ноги для изменения центра тяжести конструкции.
Пользуясь этими опциями, можно точно настроить стедикам под имеющееся съёмочное оборудование.
И всё же у системы есть один недостаток. Вес хорошей любительской камеры — около килограмма (а профессиональные камеры весят от 1,5 до 3 кг и более). Плюс собственный вес стедикама — полтора килограмма. В результате носить в одной руке более 2,5 кг в течение продолжительного времени будет проблематично. Поэтому в качестве дополнения к стедикаму используют «жилет-экзоскелет». На фото 25 — стедикам в комплекте как раз с таким жилетом.
Эту конструкцию оператор надевает на себя, а затем уже к ней крепит стедикам.
Какой выбрать стабилизатор для телефона?
Если для бытовой съемки хватает простенького механического прибора, то владельцу крупного канала требуется качественный электронный штатив. Перед покупкой желательно определиться с критериями, как выбрать стабилизатор для телефона:
- Хорошо обдумать круг поставленных задач, условия выполняемых работ, качество съемки.
- Определиться с набором дополнительных гаджетов, которые планируется подключать к устройству.
- Обозначить максимальные размеры и вес смартфона (камеры), чтобы рассчитать грузоподъемность штатива.
- Емкость аккумуляторов стабилизатора для смартфона выбирать, исходя из предполагаемой максимальной продолжительности съемки.
- Изучить настройки и софт понравившихся моделей стедикама, подобрать самую удачную программу для управления и настроек.
Вся соль – в приложении
Конечно, можно просто установить смартфон и снимать «Голливудские» видосы штатным приложением «Камера». Но лучше скачать специальное приложение Zy Play и подключиться через это приложение к стедикаму при помощи Bluetooth.
Приложение изобилует различными настройками: от ручной регулировки баланса белого до наложения любого из 12 синематических фильтров.
Порадовала возможность прямо в приложении выбрать разрешение будущего ролика, а также возможность переключения камер с основной на фронтальную и обратно прямо во время съёмки, чего нельзя сделать в штатном приложении «Камера» в моём (и вашем) iPhone.
Все отснятые видео сохраняются в приложении. Там же есть свой редактор уже отснятых роликов: их можно порезать, поменять фильтры и наложить отдельную аудио-дорожку.
В итоге отредактированное видео можно экспортировать в галерею смартфона или сразу поделиться им в соцсетях. Все функции работают без нареканий, приложение не вылетает и не зависает на iPhone X.
Пример видео, снятого с помощью стедикама Smooth Q:
Обратите внимание, что съёмка велась в движении: без стедикама картинка не была бы такой плавной. Я не стал править цвета и яркость, хотя эти параметры тоже можно подкрутить в редакторе приложения Zy Play, ограничившись только одним наложенным фильтром
Уверен, что в правильных руках смартфон в связке с Smooth Q позволит снимать настоящие шедевры – от отчётов с отпуска, до видеоблогов на свой Youtube-канал.
Типичная ошибка при съёмке селфи и не только
Если экран расположен снизу относительно камеры, то лицо будет выглядеть страшно или странно. Достаточно просто перевернуть ваш гаджет и лицо станет более привлекательным. Это, конечно, касается съёмки при слабом освещении, но эта ситуация довольно частая.
Вот так это выглядит на практике:
Давайте разберёмся, почему лицо, освещённое снизу выглядит так странно?
В нашей жизни большинство источников света светит сверху, а значит мозгу привычнее думать, что все выпуклости отбрасывают тени вниз. Типичный пример — след на песке. Слева оригинал, справа тот же след, но изображение перевёрнуто на 180 градусов.
Левый след отбрасывает тени сверху вниз, нам на это смотреть привычнее, сразу понятно, что след вдавлен в песок. Правый след наоборот отбрасывает тени снизу вверх, но мозг в этом сомневается — а вдруг свет всё ещё светит сверху, просто этот след выпуклый. Создаётся иллюзия восприятия, мозг путается. Правый след, скорее всего, будет ещё больше казаться нам выпуклым, если уменьшить картинку или посмотреть на неё издалека.
Сканы пленочного зерна для фотографий
В мире цифровой фотографии многие обладатели камер пытаются максимально приблизить свои снимки к пленочным. Тут большую роль играет то самое зерно. Однако создание его в редакторе, например Lightroom, не даёт хорошего результата. Благодаря Борису Ситникову, мы получили возможность пользоваться сканами настоящей плёнки. Я заботливо складываю их вот здесь. Внутри 23 скана: Fuji, Ilford, Kodak, Lucky и Svema. Пользоваться ими очень просто, сейчас покажу как это делать.
Открываем фотографию в Photoshop.
Поверх накладываем нужный вам скан пленочного зерна. Я возьму с наиболее высоким ISO. Это будет Ilford_delta_3200, да и к тому же, на нем наиболее видно само зерно.
Растягиваем по кадру до нужных вам размеров и вида самого зерна (с зажатой кнопкой Shift крутить будет удобней).
Далее я предпочитаю выбрать «Мягкий свет», но вы можете экспериментировать с другими вариантами наложения слоя. Например, многие выбираю «Жесткий свет», на нем лучше видно зерно, а снимок становится более контрастным.
Убавляете непрозрачность слоя до нужных вам значений, у меня это обычно 30-40%.
Объединяете слои и получаете готовый результат. Сканы пленки разные, попробуйте применить каждый. Вот, например, что у меня вышло с Fuji_Velvia_100.
Ещё больше бесплатных и полезных уроков по фотосъемке на моём канале. Тыкаем тут и прокачиваем свои знания. Все с любовью и специально для пикабушников.
Пффф! Что, рук нет что ли?
Так обычно говорят те, кто никогда не пробовал снимать видосы на смартфон с помощью мобильного стедикама, который убирает тряску, рывки и все остальные проблемы, неизбежно возникающие при съёмке «с руки».
Стедикам Smooth Q от китайской компании Zhiyun (Зиюн? Жыюн?) выглядит так, будто его делают на том же конвейере, что и дорогой аналог от DJI, только в нерабочее время – качество сборки, возможности и плавность работы ничем не уступают, кроме названия на самом аксессуаре.
Более того, Smooth Q умеет даже подзаряжать смартфон: на ручке есть USB-разъём, чтобы смартфон не разрядился раньше времени.
Также этот разъём можно использовать для подзарядки самого стедикама от внешнего аккумулятора прямо на ходу, в процессе работы.
Доработка стедикама
Первоначально стедикам проектировался для тяжёлой зеркальной камеры, которая вместе с объективом весила 1100 грамм. Но, в плане съёмки видео, камера Nikon D5100 оказалась малопригодной. Попытка использования со стабилизатором новой компактной камеры Nikon Coolpix P7700 выявила ряд недостатков.
Во-первых, камера Coolpix P7700 оказалась в 2,5 раза легче предшественницы, и даже удаление всего регулировочного груза поз.14 не позволяло правильно сбалансировать стедикам.
Во-вторых, сказалось отсутствие удобной регулировки баланса в горизонтальной плоскости, тогда как в вертикальной, это можно было сделать с помощью подвижного грузика поз.1.
Дело в том, что в камере Nikon P7700 быстросъёмная площадка перекрывает крышку отсека батареи, что приводит к необходимости демонтажа площадки при каждой смене батареи. На картинке видно, что даже самая миниатюрная шативная площадка не позволит открыть крышку отсека питания.
Для устранения указанных недостатков, было решено увеличить вес системы, находящейся выше шарнира, и добавить ещё один регулировочный грузик.
Для грубого увеличения веса был добавлен груз поз.1, а для точной настройки веса – шайба/шайбы поз.2.
Для регулировки положения камеры в горизонтальной плоскости был добавлен подвижный грузик (указано стрелкой).

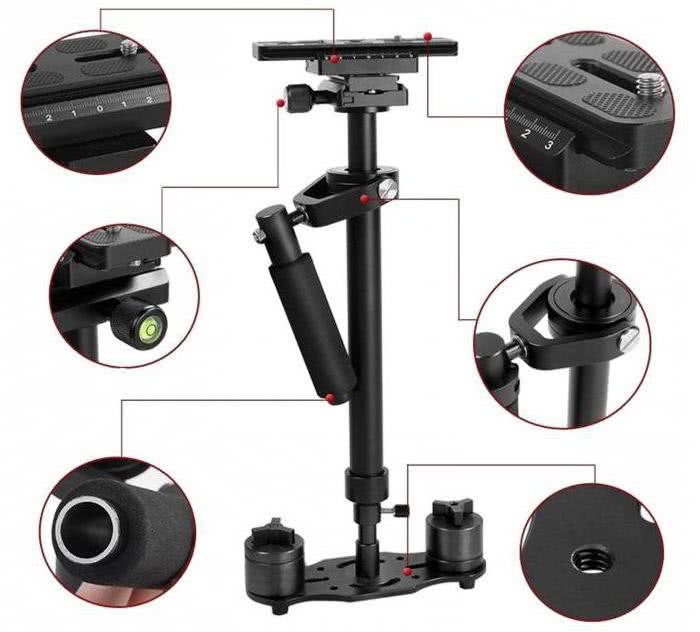

Принцип работы системы стабилизации камеры
Стедикам функционирует на основе физического закона о сохранении энергии.
Во время движения оператора рычагу сообщаются резкие короткие толчки, которые полностью гасятся специальными пружинами-амортизаторами. Одновременно происходит полная компенсация вибраций, передаваемых от тела оператора к системе. Получается, что так называемая рука стабилизатора соединяет две движущиеся массы и колеблется между ними. По аналогии можно рассмотреть автомобиль, движущийся по неровной трассе на высокой скорости: благодаря силе инерции, кузов остается неподвижным, несмотря на то, что колеса ходят вверх и вниз. Амортизаторы машины в данном примере выполняют ту же роль, что и пружины руки стедикама.
Топовые статьи : Как клеить фотообои на стену: клеим правильно фотообои, изучив пошаговый процесс
Система стабилизации камеры соединена с пружиной руки, причем данное соединение оптимизируется посредством трехосевого гимбл-шарнира, который позволяет вращать стедикам вокруг двух осей и переворачивать его вверх ногами. Такие конструктивные возможности позволяют осуществлять в движении панорамирование съемки. Проще говоря, при использовании даже сделанного своими руками стедикама камера может одновременно вращаться, наклоняться и выполнять панорамирование. Дополнительный способ балансировки основывается на том же принципе, согласно которому эквилибристы удерживают равновесие. Если на поставленный строго вертикально шест закрепить камеру и противовес в нижней его части, то образуется конструкция с двумя силами и расположенным посередине между противовесом и камерой центром тяжести.
Практически в центре несущей стойки стедикама находятся три оси гимбл-шарнира. Силы тяжести противовеса (монитора, электронной части и аккумуляторной батареи) и камеры уравновешивают друг друга в точке крепления камеры.
При создании электронного стедикама своими руками гимбл, как и в заводских моделях систем стабилизации, желательно размещать несколько выше нейтральной точки между противовесом и камеры для утяжеления основания в сравнении с ее площадкой. Это позволяет системе сохранять равновесие по оси вертикали.
Эффект амортизации и стабилизации камеры создается не только пружиной руки, но и самим механизмом. При сдвижении центра тяжести камеры на стедикам можно добавить практически идентичный по весу противовес, поскольку под его действием начинает работать закон момента инерции массы. При этом не требуется, чтобы противовес и камера обладали аналогичным весом.
Больший вес камеры компенсируется по принципу рычага гимбл-шарниром, который может двигаться по несущей стойке вверх и вниз.
При создании чертежей стедикама своим руками и сборке всей конструкции необходимо иметь четкое представление о физических основах и принципах работы оборудования, дабы избежать ошибок при его настройке.
Стабилизатор для телефона своими руками
Смастерить дома электронный стедикам крайне сложно, нужно серьезно разбираться в электротехнике и заказывать массу запчастей. Механическое устройство для бытовой съемки при желании сделать вполне реально. Чтобы изготовить простенький стабилизатор для съемки на телефон, можно воспользоваться следующим примером:
- Материалы для работы – заглушки ПВХ труб, 4 подшипника, болты с гайками разного диаметра, металлические уголки.
- Ручку и основание можно выточить из дерева.
- Ручка подойдет длиной до 50-ти см, с одного конца держатель сделать тоньше с диаметром под подшипники.
- Ручку распилить и соединить части под углом около 30º.
- Сделать из куска доски полку под грузики.
- Крепление рамки под смартфон фиксировать к ручке на болт с гайкой.
- К другой стороне ручки крепить полку для грузиков.
- Подвижную рамку на шарнирах можно сделать с уголков и ПВХ заглушек.
- Крепление рамки к ручке произвести на болты с подшипниками.
- Головки болтов и корпуса подшипников внутри заглушек зафиксировать с помощью эпоксидной смолы.
- Подготовленные детали покрасить.
- После сушки произвести сборку, настройку и проверку стабилизатора для телефона в работе.
https://youtube.com/watch?v=iDwiGPEPMag%250D
Ладно, а что эта штука может?
Некоторые думают, что стедикам – это типа такой палки для селфи, только подороже. Так вот, это не совсем так: мобильный стедикам Smooth Q – сложное устройство, в котором с тряской рук борются бесщёточные моторы, контролируемые отдельным процессором.
Помимо этого, Smooth Q обладает и другими фишками:
Влагозащитный: дожди и снег устройству не страшны. Лично тестировал стедикам во время снегопада.
12 часов автономной работы: в аксессуаре установлены целых 2 аккумулятора, так что я тестил Smooth Q целый день, и он не разрядился.
Два режима установки смартфона: можно снимать как в горизонтальном, так и в вертикальном режимах.
Физические кнопки управления: можно прямо в процессе съёмки управлять зумом камеры, поворачивать держатель со смартфоном при помощи джойстика-«пуговки» и запускать или останавливать запись отдельной кнопкой.
А ещё, Smooth Q может плавно поворачивать смартфон, если крутишь стедикамом в разные стороны (картинка меняется плавно), или поворотный механизм может оставаться неподвижным (картинка меняется резче). Для переключения режимов есть отдельная физическая кнопка.
Виды стабилизаторов для телефона
По конструкции и типу управления данные приспособления делятся на механические и электронные устройства. Дополнительно функциональные штативы можно разделить на подгруппы по количеству осей стабилизации:
- Одноосевые приборы – можно производить съемку под наклоном.
- Двухосевые вариации стедикама – использование поворотной рамки.
- Трехосевой стабилизатор для телефона – штативы с вращающейся рамкой.
Оптический стабилизатор для телефона
Это самый бюджетный вариант стедикама, отличающийся простотой и надежностью. Углы балансировки здесь регулируются с помощью набора грузов, а батарея и сенсорные датчики отсутствуют. Ручной стабилизатор для телефона устроит новичков или операторов, вынужденных производить съемку в сложных условиях. Механические приспособления обладают существенными плюсами:
- Полная автономность (не требуется батарея).
- Прибор не боится влаги и пыли.
- Простые настройки.
- Небольшие габариты.
- Надежная работа.
- Небольшая стоимость.
https://youtube.com/watch?v=oazXkf_HWxo%250D
Электронный стабилизатор для телефона
Отслеживание колебаний в таком стедикаме производится встроенным гироскопом и акселерометром. Стабилизация осуществляется с помощью крохотных моторов. Благодаря небольшой инерционности срабатывания стабилизатор для камеры телефона электронного типа обеспечивает картинку лучшего качества, но стоимость его существенно выше.
Плюсы электронных стедикамов:
- Легкий вес.
- Компактность.
- Встроенный аккумулятор.
- Стабилизатор для телефона и экшн камеры легко настраивается.
- Модели поддерживают работу с мобильными приложениями, что расширяет функционал (онлайн-трансляция, настройка).
- Дистанционный пульт.
- Большее количество вариантов съемки.
Гибридный стабилизатор для телефона
К этой категории относят гироскопические устройства, являющиеся переходными звеньями между тяжелыми стедикамами для профессиональной аппаратуры и относительно легкими приспособлениями, используемыми в паре с мобильными гаджетами. Для примера рассмотрим гибридный штатив стабилизатор для телефона MOZA MINI-P, который одинаково хорошо справится с продвинутой экшн-камерой, смартфоном или бытовой видеокамерой Panasonic:
- Держатель сменный, поэтому нет ограничений по ширине гаджета.
- Время работы до 20-ти ч.
- Вдоль панорамной оси вращение свободное, на 330º вдоль наклона и крена.
- Вертикальная съемка для любого типа гаджетов.
- Можно крепить устройства весом 130-900 г.
- В рабочем состоянии габариты 305х166х51 мм.
- Батарея 2000 мАч.
Принцип работы системы стабилизации камеры
Стедикам функционирует на основе физического закона о сохранении энергии.
Во время движения оператора рычагу сообщаются резкие короткие толчки, которые полностью гасятся специальными пружинами-амортизаторами. Одновременно происходит полная компенсация вибраций, передаваемых от тела оператора к системе. Получается, что так называемая рука стабилизатора соединяет две движущиеся массы и колеблется между ними. По аналогии можно рассмотреть автомобиль, движущийся по неровной трассе на высокой скорости: благодаря силе инерции, кузов остается неподвижным, несмотря на то, что колеса ходят вверх и вниз. Амортизаторы машины в данном примере выполняют ту же роль, что и пружины руки стедикама.
Топовые статьи : Как мыть окно окномойкой
Система стабилизации камеры соединена с пружиной руки, причем данное соединение оптимизируется посредством трехосевого гимбл-шарнира, который позволяет вращать стедикам вокруг двух осей и переворачивать его вверх ногами. Такие конструктивные возможности позволяют осуществлять в движении панорамирование съемки. Проще говоря, при использовании даже сделанного своими руками стедикама камера может одновременно вращаться, наклоняться и выполнять панорамирование. Дополнительный способ балансировки основывается на том же принципе, согласно которому эквилибристы удерживают равновесие. Если на поставленный строго вертикально шест закрепить камеру и противовес в нижней его части, то образуется конструкция с двумя силами и расположенным посередине между противовесом и камерой центром тяжести.
Практически в центре несущей стойки стедикама находятся три оси гимбл-шарнира. Силы тяжести противовеса (монитора, электронной части и аккумуляторной батареи) и камеры уравновешивают друг друга в точке крепления камеры.
При создании электронного стедикама своими руками гимбл, как и в заводских моделях систем стабилизации, желательно размещать несколько выше нейтральной точки между противовесом и камеры для утяжеления основания в сравнении с ее площадкой. Это позволяет системе сохранять равновесие по оси вертикали.
Эффект амортизации и стабилизации камеры создается не только пружиной руки, но и самим механизмом. При сдвижении центра тяжести камеры на стедикам можно добавить практически идентичный по весу противовес, поскольку под его действием начинает работать закон момента инерции массы. При этом не требуется, чтобы противовес и камера обладали аналогичным весом.
Больший вес камеры компенсируется по принципу рычага гимбл-шарниром, который может двигаться по несущей стойке вверх и вниз.
При создании чертежей стедикама своим руками и сборке всей конструкции необходимо иметь четкое представление о физических основах и принципах работы оборудования, дабы избежать ошибок при его настройке.
Как пользоваться стабилизатором для телефона?
Даже обладая прекрасным дорогим электронным штативом при неправильном использовании можно получить ужасную картинку. Приведем несколько важнейших рекомендаций, как снимать на стабилизатор для телефона:
- Качество видео будет лучше, когда ходить на полусогнутых коленях.
- Ступать нужно максимально плавно, словно копируя «кошачью» походку.
- Долго удерживать штатив в вытянутой руке можно только крепкими руками, для получения хорошего материала нужно ежедневно тренироваться.
- Бегать со стедикамом следует плавно и аккуратно.
- Желательно надевать обувь с амортизирующей подошвой.
- Для съемки рекомендуется выбрать безветренную погоду.
- Работа на неровной поверхности приводит к дребезжанию, скачкам и другим дефектам, лучше съемки производить на максимально ровной плоскости.
Как нельзя крутить стабилизатор для телефона?
Пренебрежение рекомендациями по эксплуатации приводит к получению некачественного видео. Приведем распространенные ошибки, как нельзя использовать стабилизатор для телефона для съемки:
- Без предварительной регулировки баланса повышается риск дрожания в кадре. Лучше снять пробное видео дома, проверить качество картинки и устранить дефекты.
- Неровная ходьба с частой сменой темпа – главные причины смазанного видео.
- Нельзя крутить объективом слишком быстро.
- Перед началом панорамной съемки и в конце нужно делать паузы, избегая резких переходов.
- Даже со стабилизатором для смартфона легко «завалить» горизонт. Старайтесь удерживать вертикаль, ориентируясь на близлежащие вертикальные объекты (опоры, стены).
- Удерживание камеры сверху вниз не всегда оправдано. При съемке небольшого животного или ребенка лучше опуститься с высоты своего роста и немножко присесть.
- Увлекшись процессом съемки, легко травмироваться при столкновении с неожиданным препятствием, поэтому обязательно смотрите под ноги.
Пролог.
Существует несколько основных конструкций самодельных стедикамов и множество вариаций на эту тему, выполненных самодельщиками, особенно забугорными. Наверное, было бы проще выбрать подходящую конструкцию и собрать её, используя доступные для нашего региона детали и материалы. Но, потратив целый божий день на разглядывание стадикамов промышленного и кустарного производства, я не нашёл ни одной конструкции, которую мне бы хотелось повторить.
Во-вторых, почти все стедикамы не предусматривали возможности управления положением камеры во время съёмки. А хотелось бы построить что-нибудь достаточно компактное и пригодное для реальной съёмки, а не для дёрганья стедикама из стороны в сторону перед зеркалом.
Вернуться наверх к оглавлению.
