Стеклоподъемник медленно поднимает стекло

Возможные поломки моторчика

Как правило, схема устройства довольно проста, и отремонтировать его можно в большинстве случаев, однако многие автомобилисты просто приобретают новое устройство, поскольку рынок предлагает большой выбор таких изделий. Тем не менее, в ряде случаев можно обойтись меньшими тратами. Основные неисправности, которые могут затронуть мотор-редуктор:

• Поломка шестерни. Особенно часто такой дефект случается с современными устройствами: многие изготовители начали устанавливать детали из пластика, которые, несмотря на меньший вес, имеют ухудшенные характеристики прочности. В результате такие элементы чаще ломаются и трескаются, и из-за сломанных зубцов образуется так называемое скольжение, когда стекло останавливается на определенной точке и не сдвигается дальше. Чтобы улучшить характеристики прочности, лучше ставить шестеренку из стали, которую можно найти в старых агрегатах или приобрести отдельно.
• Еще одна проблема, затрагивающая мотор-редуктор – истирание щеток. Эти элементы необходимы для снабжения роторного механизма током и представляют собой пару пластин, снабженных медными накладками. Износ щеток происходит по причине постоянного трения и влияния токоразрядов, формирующих искру, и между якорем и этими элементами возникает зазор: это также влияет на характеристики всего устройства.
• Попадание в конструкцию посторонних предметов, начиная от пыли и заканчивая частицами грязи. Обычно они забиваются под обмотку или попадают на контакты, и мотор-редуктор работает не так хорошо, как раньше. В этом случае менять ничего не придется, и потребуется очистить конструкцию, заменить смазочные материалы и обновить слой герметизирующего материала.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

1. Сначала снимите обшивку дверей.

2. Отключите все провода.

3. Отсоедините редуктор и замените его на новый.

Как открыть окно при неработающем СП

Иногда проблемы возникают в пути, а возможности самостоятельного диагностирования, и тем более ремонта, существенно ограничены. Как в подобных случаях поднять стекло, если стеклоподъемник отказывается работать? Мы собрали небольшую подборку советов, которые помогут вам выйти с честью из такой неприятной ситуации:

• достаточно отвертки или плоскогубцев, чтобы снять дверную обивку. Это позволит отсоединить стекло от исполнительного механизма, после чего его можно будет поднять или опустить руками. Чтобы зафиксировать его в верхнем положении, стекло придётся подпереть чем-нибудь подходящим, хотя бы палкой. В таком состоянии можно эксплуатировать машину несколько дней, пока не появится возможность проведения полноценного ремонта;
• часто удаётся поднять стекло вручную, зажав его между ладонями рук и с усилием потянув вверх. Если край окна не виден, нужно будет снять резиновые прокладки, а если это не поможет – приступать к предыдущему пункту;
• часто неработоспособность СП вызвана банальным разрядом АКБ, особенно после длительного простоя. Проблема решается подзарядкой аккумулятора. Можно попробовать «одолжить» его у соседа, хотя бы для поднятия стекла. Но если вы спешите, а сердобольного соседа не нашлось, попробуйте с высокой частотой нажимать клавишу «Вверх» – иногда стекло действительно начинает понемногу подниматься;
• поднять опущенное стекло, если не работает стеклоподъёмник, можно варварским способом, называемым «рыбалкой». Он заключается в использовании достаточно прочного крючка, который протискивается в промежуток между дверью и окном. Водя его вниз/вверх и в стороны, можно зацепиться за исполнительный механизм и попробовать тащить стекло вверх этим крючком;
• если СП не реагирует на ваши действия, нужно проверить, поступает ли питание к электромоторчику. Делается это следующим образом: включите зажигание, а затем – верхний плафон, после чего нажмите кнопку стеклоподъёмника. Если питание на мотор поступает, интенсивность свечения на мгновение снизится. В этом случае можно попытаться реанимировать двигатель, нажав на кнопку ЭСП и ударив кулаком с немаленьким усилием по ручке, посредством которой вы открываете дверь. Иногда это помогает – если причина кроется в подклинивании червяка из-за изношенных зубьев пластиковой шестерни редуктора. Обычно это происходит в крайних (чаще нижнем) положениях стекла;
• если стеклоподъёмник не опускается, причина может скрываться в пробитой электропроводке. В таких случаях необходимо открыть дверца и вынуть кожух с проводами. Чтобы проверить отсутствие контакта, понадобится помощь друга, который утопит кнопку СП, а вы в это время поочерёдно будете дёргать каждый из проводов. Если стекло задёргается – вы нашли неисправность, и даже сможете её самостоятельно устранить;
• если вы убеждены, что моторчик цел, и проблема не в неисправном редукторе (если стекло опустилось в обычном режиме, без рывков и подозрительных звуковых эффектов, но подниматься не желает), попробуйте переставить провода, идущие к двигателю, после чего нажмите клавишу «Вниз». Если стекло поднимется, опустить его до проведения ремонта можно будет, выполнив данную процедуру повторно.

Надеемся, что эти советы помогут вам временно решить проблему неработоспособного электростеклоподъёмника.

Как устранить поломки стеклоподъемника?

Первично нужно сделать предварительную диагностику, чтобы определить причину поломки:

1. Проверьте предохранитель на стеклоподъемнике.
2. Попробовать поднять стекло с индивидуальной кнопки, а также с основного блока управления стеклоподъемниками. Если с блока сигнал проходит – проблема в кнопке.
3. Внимательно послушать, работает мотор или нет. Звук работающего редуктора есть, а стекло не поднимается – значит нужно разбирать дверь. Скорее всего неисправен подъемный механизм.

Данные действия помогут сэкономить время и силы. Если же поломка произошла внутри двери, значит вам предстоит ее разборка. Для этого нужно выбрать свободное время и найти деньги на покупку новых деталей.

Замена кнопки стеклоподъемника

Начнем с самого простого – замена кнопки управления. Для этого не потребуется снимать всю обшивку двери. Чаще всего достаточно снять верхнюю пластиковую накладку кнопки, которая обнажит электрический механизм с подведенными проводами.

Не торопитесь покупать новую кнопку, сначала прозвоните испорченный элемент мультиметром. Если ток проходит по цепи, то причина может крыться в окисленной контактной группе. В этом случае стоит просто почистить контакты и перепаять провода.

Если кнопка «молчит» и не проводит электричество – ставьте новую и собирайте всю конструкцию в обратном порядке.

Инструкция по замене электродвигателя

Замену электродвигателя можно осуществить только на разобранной двери. Чтобы аккуратно снять обшивку, придерживайтесь данной последовательности:

Снимите питание с аккумулятора, для предотвращения короткого замыкания.
Снимите ручки, колпачки замыкания дверей и декоративные накладки при помощи острого ножа. Не торопитесь

Приподнимайте по очереди края накладок, чтобы определить места крепления клипс или защелок.
Открутите или снимите накладки динамиков двери.
Осторожно снимите оставшуюся часть дверной обшивки, постепенно поддевая ее край по всему периметру. Действуйте двигаясь в одну сторону направления: по часовой или против часовой стрелки.
Отсоедините дополнительные провода от динамиков или лампочек порога, идущие к обшивке.

Проверьте мотор мультиметром. Если он не подает признаков жизни, смело снимайте все навесные компоненты: шестерни и рычаги. Скрутите мотор с крепежных болтов, после чего ставьте новый. Не забудьте обработать места стыка шестерни с новым мотором маслом или специальной смазкой.

Устраняем механические поломки стеклоподъемников

Механические поломки устраняются также на разобранной двери. Наиболее часто встречающиеся поломки и способы их устранения:

1. Испорченная пластиковая шестерня на редукторе. Чинить данный элемент не имеет смысла. Если шестерня сточилась или треснула, ее можно только поменять.
2. Погнутые направляющие. Частая проблема после ДТП. В некоторых случаях направляющие можно просто выправить. Но лучше и надежнее заменить их на новые.
3. Оборванный тросик. В этом случае – только замена данного элемента.
4. Высохшая смазка. Лучше всего снять весь механический узел, почистить его, смазать и поставить на место.

Установка новой или оригинальной запчасти может дорого обойтись автолюбителю. К тому же деталь может идти «под заказ» очень долго. Чтобы сэкономить время и деньги, ищите нужную запчасть на автомобильных разборках. Часто там можно найти узлы и агрегаты в отличном состоянии за половину цены от аналогичных узлов в магазине.

Как снять стеклоподъемник и установить новую деталь?

Для полного демонтажа стеклоподъемника придерживайтесь следующей последовательности:

1. Снимите клеммы с аккумулятора. Для этого достаточно снять «минус» с батареи.
2. Снимите дверную обшивку.
3. Поднимите и опустите стекло, чтобы обеспечить доступ к болтам в верхней части болтовых соединений.
4. Выкрутите болты.
5. Поднимите стекло вручную, в верхнюю позицию до предела, и зафиксируйте его, при помощи подготовленных клиньев, из дерева или пластика.
6. Отсоедините колодку с проводами от механизма, осуществляющего подъем стекол.
7. Выкрутите гайки, которые удерживают редуктор.
8. Открутите гайки, удерживающие направляющую механизма.

Как только все крепления демонтированы, достаньте стеклоподъемник, через специальное отверстие. В процессе демонтажа, контролируйте надежность фиксации стекла. После завершения работ, верните все детали на место, по обратному алгоритму.

Разбираемся в схеме

Перед тем как начать диагностику неисправности стеклоподъемника, сначала необходимо ознакомиться с особенностями электрической схемы автомобиля. Если вы сможете ее освоить, особых проблем с постановкой диагноза не будет. Для этого вам придется найти руководство по эксплуатации автомобиля, там есть отдельные электросхемы для водительской, пассажирской и задних дверей. Для диагностики неисправности вам нужно будет знать особенности расположения и подключения следующих элементов:

• блок управления;
• центральный замок;
• поворотники;
• зеркала;
• колодки к заднему жгуту проводов, а также к динамику;
• двигатель стеклоподъемника.

Все описанные элементы обозначены в базовой схеме. Зачем все это нужно? Чтобы вы не перепутали подключения и не допустили неразберихи с электроникой автомобиля. Иногда бывают ситуации, при которых, например, неопытный автолюбитель подключает правый стеклоподъемник на левую сторону и наоборот.

Общие причины поломок

1. Двигатель стеклоподъемника начинает выходить из строя или полностью перестает работать, в результате система не способна функционировать должным образом. Это может привести к тому, что окно будет медленно подниматься и опускаться или перестать работать полностью. Когда вы нажимаете на переключатель управления окном, эта проблема может привести к тому, что двигатель издаст затрудненный звук или не будет слышен вообще, в зависимости от своего состояния.

2. Плохой регулятор: поскольку регулятор отвечает за вертикальное движение вашего окна, он может нанести ущерб системе, если что-то пойдет не так. Если регулятор является виновником заклинивания окна, вы должны слышать, как работает двигатель, когда нажимаете переключатель управления. Однако бывают случаи, когда неисправный моторчик окна или стеклоподъемник проявляют проблему одинаково, требуя снятия дверной панели для более тщательного изучения и проверки с помощью соответствующих диагностических инструментов.

3. Неисправные направляющие окна: направляющие удерживают панель окна на месте при ее движении вверх и вниз. Однако, если панель отклоняется от дорожки, она как правило вообще не может двигаться, в результате чего ваше окно просто «упадет» в дверь. Если это произошло, вы можете услышать шум, когда пытаетесь управлять своим окном.

4. Перегорел предохранитель или неисправно реле: Если ни одно из ваших окон не поднимается или не опускается, вероятным виновником может быть перегоревший предохранитель или изношенное реле. Хотя это две разные проблемы, их симптомы часто проявляются одинаково. Однако стоит учитывать, что без надлежащего диагностического оборудования отслеживание неисправного реле может быть проблематичным, и возможно вы испортите другие работающие системы, если начнете проверять предохранители влево и вправо.

5. Неисправность проводки или переключателя стеклоподъемника: Так как проводка является средством для электропитания оконной системы, неисправный выключатель, короткое замыкание или другие связанные с этим проблемы приводят к тому, что ваши окна вообще перестанут работать

Когда дело доходит до проблем с проводкой, крайне важно, чтобы механик проследил проблему с помощью соответствующих диагностических инструментов. В противном случае этот ремонт будет похож на поиск иголки в стоге сена, и вы рискуете повредить другие компоненты

Моторчик стеклоподъемников

Последним виновником по электрической части будет именно сам механизм. Расположен он под обшивкой внутри двери. Если не поднимается пассажирский электростеклоподъемник на ВАЗ 2114 или только водительский, то подозрения падают в первую очередь именно на моторчик.

Это происходит по причине выработки внутри механизма. Он является не разборным, поэтому провести ремонт невозможно и поможет только замена всей системы. Диагностика же проводится без снятия. Достаточно взять с аккумулятора плюс и минус и подключить напрямую к моторчику. Работа механизма происходит за счет смены полярности, то есть, подключив провода к контактам, окно сдвинется вниз, а если поменять провода местами, то стекло поднимется.

Если работа восстановилась, значит проблема так и не выявлена. И последнее, что остается проверить — проводку. Возможно, провода переломились в жгуте, который заходит в дверь, или же перетерлись в каком-то другом месте. В этом случае нужно прозвонить всю проводку в цепи стеклоподъемника на момент разрывов. Если обнаружите проблему, провод необходимо заменить на такой же или большего сечения.

Разбирая причины из-за которых не работают стеклоподъемники на ВАЗ 2114, можно сделать вывод, что весь механизм построен именно на электрической системе. Если один элемент перестает правильно работать, за ним следует цепочка полного отключения механизма, и чтобы найти причину приходится осмотреть абсолютно все.

Диагностировать можно лишь по признакам: не работает один или не работают оба стеклоподъемника. Из-за этого процесс ремонта происходит достаточно долго. В статье мы разобрали все слабые места, куда стоит смотреть в первую очередь, что поможет вам облегчить поиск неисправности.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

• проводку;
• реле;
• блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

ВАЗ 2114. Почему не работают стеклоподъемники

Предохранитель и реле в порядке, что делать?

Дело в том, что проверив реле и предохранитель вы забыли о том, что в электропитании ЭСП задействовано еще наружное освещение. Лично у меня была такая проблема, проверил предохранитель, реле, снял обшивку дверей и проверил всю цепь. На СТО ремонт занял 5 минут, оказалось перегорел пред-ль противотуманных фар, которых у меня нет.

Конечно стеклоподьемники могут не работать а если просто что-то отвалилось. Да в процессе езды бывает и так, что где-то вылетел болтик. Ведь наши дороги не очень соответствуют стандартам. А тем более если у вас электрические стеклоподъемники, то здесь и просто может отвалиться контакт. Так что причину придется выяснять. И начинать надо просто с проверки поступает ли напряжение на моторчик, который и поднимает стекла.

ну а потом придется разобрать подъемный мехпгизи и посмотреть как он работает и не попало ли что туда.

И только после этого нуэно проверять сам моторчик. Так как и он может просто выйьт из строя.

Если не работают стеклоподъемники, причем оба сразу, то сгореть моторы просто не могли и виноваты в этом только предохранители всех остальных цепей и в первую очередь освещения. Проверьте их и наверняка неисправность устранится.

ВАЗ 2114, может комплектоваться, или обычными ручными (механическими) стеклоподъёмниками, или электро стёклоподъёмниками.

Если речь об электрических стеклоподъёмниках, то как правило (во всяком случае довольно часто) причина поломки в электродвигателе

Мотор стеклоподъёмников на ВАЗ 2114-ь не разборный, только замена.

Возможно дело в предохранителе (самая не сложная поломка) коробка предохранителей как и в предшественниках (ВАЗ 2109, ВАЗ 2108-ь) находится под капотом.

Правда иногда только замены предохранителя не достаточно, иногда надо искать причину по которой он (предохранитель) перегорает.

Возможно провода замыкают на массу, надо снимать обшивку дверей и смотреть в чём дело, возможно изоляция проводов нарушена.

Может быть причина в реле, находится в том же блоке под капотом, реле К5, тут тоже только полная замена.

А возможно поломка в чистой механики, к примеру вышел из строя червячный редуктор, или проблема с тросовым приводом.

Система стеклоподъёмников на автомобиле отечественного производства ВАЗ 2114довольно проста и состоит из следующих механизмов:

• моторчик или механическая рукоядка
• подъёмный механизм с набором шестерёнок
• разводное подъёмное устройство

Причин неработоспособности стеклоподъёмников несколько:

1. Не приходит ток до разъёма электромоторчика. Причина может быть как сгоревший предохранитель, так и обрыв в электропроводке.
2. Проблема в моторчике, это как потеря тока по электропроводке, так и выход из строя самого моторчика. Снимается мотор и на него подаётся ток с переменой полярности, моторчик должен свободно вращаться в разные стороны.
3. Выход из строя (в основном стираются зубья, в следствии чего механизм заклинивает) подъёмного механизма. Он не ремонтнопригодный, только замена.
4. Соскакивают втулки на разводном устройстве по причине износа.
5. Соскочило стекло и упёрлось во что-нибудь, из-за чего механизм просто не может его поднять (или опустить)
6. Попал инородный предмет в механизм.

Как закрыть стекло, если не работает стеклоподъемник

Если отказал подъемный механизм и нет возможности сразу обратиться к мастеру, остается 2 выхода из ситуации:

• отремонтировать самому;
• найти временное решение.

Не вскрывая дверь

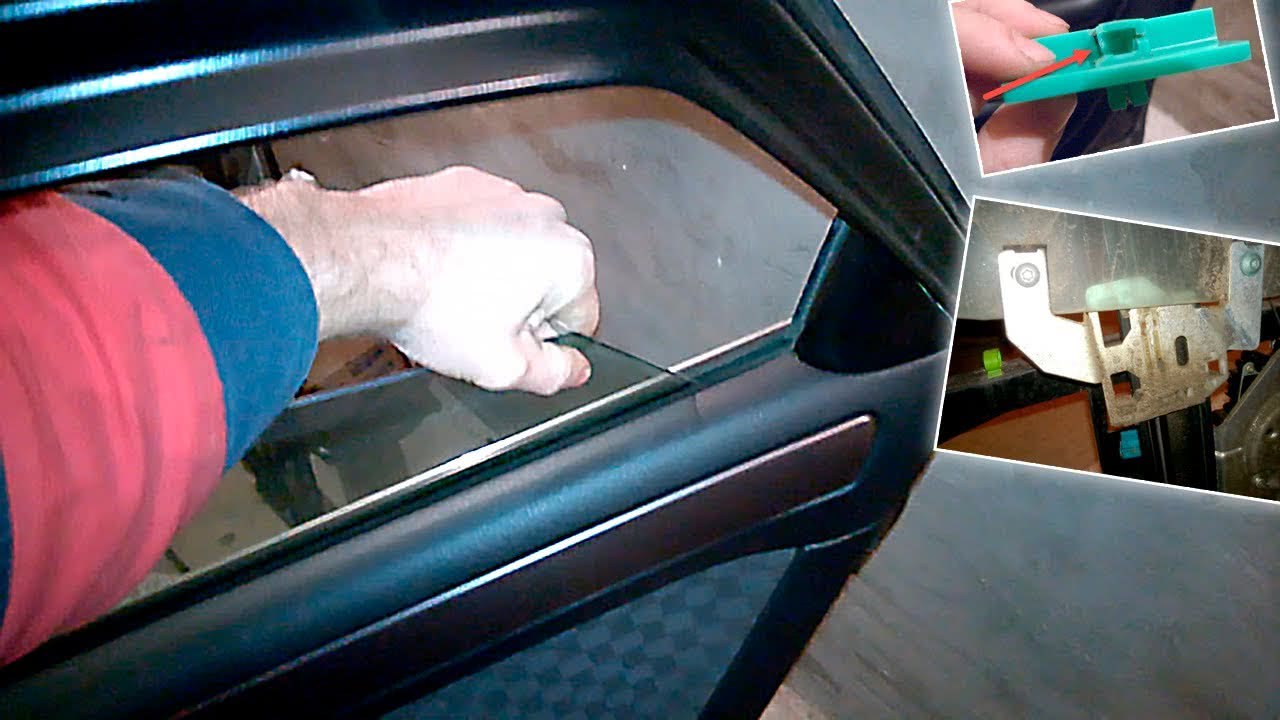

Если окно не полностью погружено внутрь двери, попробуйте такой метод:

1. Откройте дверь.
2. Зажмите стекло между ладонями с внешней и внутренней стороны.
3. Постепенно подтягивайте вверх до упора.

Как закрыть стекло в машине руками

Вероятность возвращения стекла в исходное положение зависит от характера неисправности подъемного механизма.

Если окно открыто совсем, сделайте следующее:

1. Возьмите прочную бечевку или леску.
2. Из проволоки, скрепки, шпильки согните крючок.
3. Прочно прикрепите крюк к леске.
4. Заправьте приспособление внутрь двери.
5. Зацепите стекло снизу.
6. Подтяните его наверх.

Со вскрытием двери

Лучший способ закрыть стекло в машине, если сломался стеклоподъемник — купить комплект для ремонта и устранить неисправность самому.

Если нет запасных деталей, действуйте так:

Подготовьте отвертку и пассатижи.
Осторожно снимите дверную панель.
Отогните стопорную планку.
Раскрутите крепежный болт, снимите рамку.
Поднимите стекло и прочно зафиксируйте подпоркой.

В качестве опоры возьмите любой предмет нужного размера.

Составляющие системы стеклоподъемников

Что делать, если не работает правый или отказали оба ЭП? Стеклоподъемники могут сломаться, в результате чего они будут не в состоянии опустить или поднимать стекла. Возможно, ЭП заедает или клинит, но перед тем, как отремонтировать и разобрать систему своими руками, нужно разобраться в ее устройстве. Сам узел работает посредством управления электромоторами, установленными в двери транспортного средства и предназначенными для поднятия и опускания стекол.

В саму систему входят такие компоненты:

• электродвигатели;
• выключатели, расположенные в дверях;
• проводка;
• стекла.

Общее устройство системы ЭП

Причины выхода из строя

Стеклоподъемник состоит из механики и электрики, а поэтому причины необходимо искать именно в этих частях. Рассмотрим, где же может крыться проблема:

• Сгорел предохранитель или сломалось реле.

  Реле можно заменить перемычкой как на фото. Но, помните, что это временный вариант, обязательно смените реле в случае поломки

• Пробой проводов или фишка отошла.

  Постучите слева от кнопки, после попробуйте нажать на кнопку. Если заработало, значит виноват контакт провода и кнопки.

• Неполадки с блоком управления стеклоподъемников.
• Механическая поломка внутри самой детали.

Методы устранения неисправности

Итак, когда перестал работать стеклоподъёмник необходимо найти и устранить причину. Рассмотрим, поэтапно весь процесс и действия:

Первое на что необходимо обратить внимание – это предохранитель. В блоке он помечен, как F5

Необходимо его вынуть и посмотреть. Если он сгорел, то следует его заменить на такой же, с соответствующей маркировкой.
Если предохранитель цел, значит, дело в электропитании и необходимо искать проблему обрыва провода. Вынимаем предохранитель и при помощи тестера проверяем, есть ли напряжение в бортовой цепи. Для этого щупы необходимо вставить в гнезда и посмотреть, есть ли электроснабжение. Если нет, то стоит проверить проводу, реле, и блок управления.

Поиск неисправности

Искать неисправность необходимо с проверки предохранителя. Он находится в салоне на панели предохранителей. Его не трудно обнаружить он четвертый  сверху в правом ряду предохраните

Электрическая схема привода стеклоподъемников

По схеме видно. Питание приходит от предохранителя на все переключатели подъёма опускания левого и правого стекол. Как с водительской, так и с пассажирской стороны.

От кнопок отходят провода на электродвигатели подъёма стекол. Подъём опускание стекла происходят в зависимости от того в какую сторону вращается электродвигатель.

На примере стеклоподъёмника пассажирской двери видно что

 При опускании стекла через кнопку плюс от красного провода подаётся на фиолетовый идущий к электродвигателю, а минус от  голубого к серому проводу.

 При поднятии стекла полярность меняется минус от розового провода приходит на фиолетовый провод  идущий к электродвигателю. Плюс от красного провода идет на серый к электродвигателю.

Аналогично устроена схема стеклоподъёмника левой двери. За счет смены полярности происходит поднятие опускание стекла.

Не работает правый стеклоподъёмник с пассажирской стороны

Произошла такая ситуация. Стекло правой пассажирской двери опустилось полностью. Вверх поднять не получилось. Электродвигатель не реагирует на поднятие стекла не с водительской ни с пассажирской стороны.

При снятии кнопки стеклоподъёмника с пассажирской стороны. Проверено напряжение на красном проводе с которого приходит плюс. Плюс присутствует.

Проверено наличие массы на голубом и розовом проводе. На голубом масса прозвонилась  Она подается на электродвигатель при опускании стекла.

На розовом проводе масса отсутствовала. По этой причине стекло не поднимается вверх.

Прозвонка розового провода от переключателя с водительской стороны к переключателю с пассажирской стороны. Показала обрыв.

Проверены разъёмы через которые происходит соединение розового провода. Они в порядке.

После того как был вскрыт резиновый чехол. Внутри которого проходят провода от двери к кузову. Обнаружилась следующая картина. Розовый провод оборван. На остальных повреждена изоляция. После устранения обрыва провода и устранения повреждения изоляции на проводах. Стеклоподъёмник на пассажирской двери начал работать.

Существуют и другие причины почему на Газель Некст не работают стеклоподъёмники. Неисправности легко обнаружить используя схему и прозвонку проводов

Причины поломки стеклоподъемников и их ремонт

Стеклоподъемник – это неотъемлемая часть современного автомобиля. Сегодня даже бюджетные версии авто снабжают автоматическими механизмами подъема стекол. Но и автоматика может начать сбоить или вовсе сломаться. Рассмотрим основные причины поломок данного узла.

Принцип работы системы стеклоподъемников

Автоматический стеклоподъемник – это электромеханическое устройство, которое позволяет закрывать или открывать окна автомобиля. Основной принцип работы – передвижение стекла при помощи передачи усилия с редуктора устройства на само стекло.

В основе конструкции узла лежат четыре основных составляющих:

1. Редуктор, он же – приводной механизм. Обеспечивает создание усилия для передвижения стекла в двери. Работает в паре с зубчатой или червячной передачей. Такая компоновка позволяет открывать окно на нужную высоту. При этом оно не падает и не опускается.
2. Устройство включения и выключения. Проще говоря – кнопка, которая регулирует вылет стекла по высоте.
3. Непосредственно стекло.
4. Подъемный механизм. Устройство, которое передает усилие с редуктора на стекло. Данный механизм может иметь разный принцип работы:

• передача усилия через реечную систему;
• подъем стекла посредством тросов;
• передача усилия через систему рычагов.

Несмотря на простоту конструкции, узел может начать работать некорректно или вовсе выйти из строя.

Справка! Первые стеклоподъемники появились в США в 1940 году на автомобилях марки Packard 180. Уже спустя год компания Lincoln комплектовала новым узлом свои семиместные седаны.

Причины неисправности

Мелкие неисправности или поломки могут возникнуть по разным причинам:

1. После ДТП. Если удар пришелся в боковую дверь. Может проявляться как в некорректной работе стеклоподъемника, так и в полном отказе в работе данного узла.
2. При попадании влаги или сырости. Конечно, дверь автомобиля достаточна герметична. Но в некоторых случаях происходит замыкание электрических компонентов стеклоподъемника из-за конденсата или долгого пребывания машины в глубокой воде.
3. Установка некачественных или бракованных компонентов.

Похожие записи:

Datasheet texas instruments lm386 Печенье на рассоле Амариллис уход в домашних условиях Макет дома Деревянные лестницы в частном доме 10 самых дорогих домов в мире
