Как рассчитать и сделать лестницу из профильной трубы самостоятельно

Тонкости проведения работ

Для изготовления сиденья понадобятся две рейки-основы, а также пять поперечных реек. Перед скреплением реек между собой обязательно обработайте древесину с помощью наждачной бумаги средней зернистости. Отступив от края рейки основы 5 сантиметров, сделайте отметку для изготовления фрезы. Это будет способствовать укреплению на рейках-основах поперечных брусьев, с помощью которых и получится сделать сиденье.

При изготовлении самодельной лестницы лучше всего заранее сделать специальный чертеж. По такому чертежу легко ориентироваться при постройке, а без него легко запутаться. Горизонтально располагаем на чертеже ступеньки, в то время как лестничный марш фиксируется под определенным наклоном. Пазы для ступенек следует выполнить под углом. Для точного расчета градуса угла соберите на поверхности конструкцию, не используя рейки и ступени. Изготавливая пазы для ступеней, старайтесь сделать их меньше, чем предоставляет толщина самой заготовки.

Лестница раскладная

Чтобы сделать раздвижную лестницу, нам необходимо по изложенной выше инструкции изготовить 2 идентичных переносных лестницы, а затем скрепить их дверными навесами и установить на верхней ступени площадку. Единственное отличие между конструкциями, первая ступень второй лестницы, должна начинаться не с 35см, а с 20см, при этом все остальные ступени также сместятся вниз на 15см. Если мы захотим разложить лестницу в длину, это позволит сохранить размер шага 35см в месте соединения лестниц. Чтобы изготовить лестницу стремянку своими руками вам понадобятся:

  • Набор материалов для легкой переносной лестницы, в двух экземплярах
  • Дверные навесы продолговатые, 2 шт.
  • Фанера 34х50
  • Болты м6 длина 75мм, 4 шт.
  • Болты м6 длина 50мм, 2 шт.(гайки 4шт.)
  • Болты длиной большей чем толщина фанеры, 5 шт.
  • Саморезы 55мм, 4 шт.
  • Уровень
  • Уголок мебельный продолговатый, 2 шт.
  • Уголок мебельный z-образный, 1шт.

Скрепление дверными навесами

Для того, чтобы превратить нашу лестницу из бруса в стремянку, необходимы крепления, которые свяжут две лестницы в одну. На эту роль обычно берут специальный кронштейны, но так как мы изготавливаем лестницу из подручных материалов, мы выберем более доступный вид крепления, а именно дверные навесы. Если вы собираете лестницу на даче своими руками, поищите в сарае, там наверняка можно найти эту деталь, а если нет, ее можно приобрести в любом строительном магазине или на рынке.

В идеале, это должен быть навес продолговатый, шириной не более 4 см, длиной крепления не менее 6см. В навесе необходимо просверлить или расточить отверстия под болты. Далее лестницы складываем верхушками друг к другу и прикладываем дверные навесы таким образом, чтобы после складывания лестницы они были внутри треугольника. На балках лестниц делаем отметки в тех местах, где навесы будут крепиться болтами. В отмеченных метках сверлим отверстия под диаметр болтов. Далее вкручиваем саморезы, вставляем болты 75мм и с обратной стороны надеваем на болт сначала шайбу, затем закручиваем гайки. Ваше крепление готово.

Установка площадки

В конструкции лестницы, которую мы будем использовать, площадка будет играть роль не только подставки. Чтобы лестница не разъезжалась ее необходимо как-то закрепить. Для этого мы на нашу опорную площадку установим специальное крепление, которое будет предотвращать конструкцию от расхождения.

В качестве площадки, можно взять кусок фанеры подходящего размера, или сделать ее из дерева на даче. Также подойдет сиденье от старого стула. Ширина площадки должна быть 34см. Берем уровень и ставим его на самую верхнюю ступень одной из лестниц, а на другой по уровню делаем пометку, куда при помощи уголка будет крепиться площадка. Повторяем процедуру с противоположной стороны.

К отметке прикладываем уголок и засверливаем отверстие под болт, который будет скреплять лестницу с уголком.

Чтобы наш уголок был подвижным, необходимо сначала с наружной стороны лестницы вставить болт 55мм, а с внутренней, сначала шайбу, затем вкручиваем гайку, затем надеваем сам уголок и еще одну гайку, но не зажимаем ее до упора. Таким образом, уголок располагается между двумя гайками, тем самым он имеет возможность вращаться вокруг оси болта. С другой стороны лестницы крепим уголок тем же способом.

На верхнюю часть уголка устанавливаем фанеру и делаем отметку под отверстия для болтов, которые будут скреплять фанеру и уголок. Отверстия сверлим под диаметр болтов, а сверху площадки, откуда мы будем вставлять болты, отверстие делаем по диаметру шляпы болта, таким образом, чтобы болт вошел впотай и в дальнейшем не выступал на поверхности. Закрепляем при помощи болтов и гаек уголки и площадку.Остался финальный штрих, сделать крепление площадки к противоположной ступени.

Крепление верхней площадки

Если мы не хотим, чтобы наша лестница разъехалась, нужно создать механизм который будет препятствовать расхождению лестниц. Существует множество вариантов таких креплений, но в нашей модели мы будем использовать верхнюю площадку. Для этого нам понадобится z-образный уголок, как показано на картинке Рис.3.

Рис.3

Если у вас такого нет, можно попытаться выгнуть необходимую форму из обычного. Задача этого уголка быть крюком и цепляться за верхнюю ступень лестницы. Крепится он будет болтом к площадке. По принципу крепления предыдущих уголков, крепим z-образный по центру площадки так, чтобы при его повороте вокруг болта, он цеплялся за верхнюю ступень.

Это, во-первых, не даст площадке переворачиваться, во-вторые не позволит лестнице разъехаться, лестница стремянка из дерева готова.

Изготовление своими руками стремянки из дерева: подробное руководство

Говоря о том, как сделать стремянку своими руками из дерева, следует заметить, что прежде всего потребуется создать чертежи будущего изделия. Необходимо четко представить, как именно будет выглядеть конструкция, определить ее конфигурацию и базовые параметры. В процессе работы над рисунками также нужно продумать тип крепежа и сформировать перечень материалов, которые понадобятся для конструирования лестницы.

Сделать своими руками стремянку из металла – довольно трудная задача. Для этого понадобится множество специальных инструментов, а также необходимы навыки работы с металлическими изделиями. Именно поэтому деревянные конструкции пользуются огромной популярностью.

Для тетивы деревянных стремянок для дома зачастую применяют брусья размером приблизительно 5х5 см, а для ступенек – доску шириной до 4 см. Предстоит осуществить разметку и отрезать тетивы-балки нужной длины. Они непременно должны быть выдержаны в соответствии с высотой конструкции. Для того чтобы обеспечить устойчивость лестницы, нижние торцы балок следует срезать приблизительно под углом 30°.

Чертеж деревянной стремянки на пять ступеней

После того как были отрезаны балки необходимых размеров, можно начинать процесс изготовления ступенек. Длина нижней ступени должна быть приблизительно 65 см, верхней – не больше 35 см. Выполнять корректировку размеров придется уже в процессе конструирования стремянки. После подготовки ступеней нужного размера их рекомендуется пронумеровать с обратной стороны, чтобы избежать путаницы.

Если конструкция изделия предусматривает дополнительную площадку, ее следует изготовить из такого же материала, что и ступени. Вторую часть стремянки, которая является опорной, собирают по такому же принципу. Единственным отличием считается то, что ступени с целью усиления прочности заменяют перекладинами, которые прибиваются в поперечном направлении либо по диагонали.

Ключевые моменты самой интересной части процесса изготовления

Создавая деревянную стремянку своими руками, для достижения надежного соединения всех элементов применяют болты, для придания подвижности частям изделия – специальные шарниры, а для фиксации положения – ограничители либо распорные механизмы, которые предотвращают скольжение ножек по поверхности.

Необходимо подготовить все детали стремянки и тщательно отшлифовать

Как сделать стремянку самостоятельно? Процесс монтажа следует начинать с соединения перекладин и тетивы. Для этого в торцах, в точках крепления ступеней, путем вкручивания располагают саморезы. Требуется обработать все стыки столярным клеем. Ступени должны находиться параллельно по отношению к полу в то время, когда лестница находится в разложенном состоянии. Если конструкция оборудуется площадкой, необходимо осуществить монтаж дополнительной опоры.

Подвижные элементы стремянки подлежат соединению посредством шарниров. При этом нужно позаботиться о наличии ограничителя хода, который следует закрепить на торцевых частях. Данный элемент является залогом устойчивости и надежности изделия.

Если крепление ступеней складной лестницы-стремянки происходит посредством клея, для повышения степени прочности конструкции тетивы стягивают с помощью металлических прутьев. Их размещают под ступеньками: под первой, в середине, а также под ступенью, располагающейся вверху. Прутья способствуют приданию прочности лестнице.

Для того чтобы уберечь стремянку от процесса гниения, на деревянные детали следует нанести антисептическое средство, которое образовывает пленку с водоотталкивающим эффектом. Кроме того, можно покрыть изделие лаковым составом, не касаясь при этом металлических элементов конструкции.

Соединять детали будущей стремянки рекомендуется посредством саморезов и шуруповерта

Следуя вышеуказанным рекомендациям, можно без труда создать своими руками лестницу-стремянку. Соблюдение пошаговой инструкции является залогом успеха.

Внешний вид лестницы

Поскольку изделия из профиля становятся все более популярны, в сети можно найти любые модификации лестниц из профильной трубы

Не обошли вниманием даже довольно смелые решения в виде стеклянных сооружений без перил или «утиный шаг», то есть практически вертикальный лестничный пролет с шириной ступени для одной ноги. Однако проще всего для начинающих строителей изготовить маршевую лестницу из профтрубы своими руками, которая пользуется наибольшей популярностью среди хозяев домов.

Чтобы правильно подобрать параметры данной конструкции, можно изготовить чертежи лестницы из профильной трубы своими руками, взяв за основу один из наиболее подходящих проектов и адаптировав его под конкретные размеры.

Маршем именуется конструкция, которая находится между поворотными площадками. Различают прямые, двух- и многомаршевые сооружения. Если речь идет о винтовой лестнице, то все ступени в ней расположены вокруг одной оси. Их используют для подъема внутри здания – между этажами или до входной двери, а также для пересечения неровностей ландшафта.

Наиболее крепкими и надежными считаются стационарные лестницы из квадратной трубы. Однако в случае необходимости можно пользоваться складными портативными изделиями.

Для сборки лестничного пролета используют такие материалы:

  • металлические элементы – уголки, сварные детали, профильные трубы;
  • древесина;
  • железобетон;
  • композитные материалы.

Способов монтажа деталей для лестничного пролета может быть несколько, однако, самым надежным считается сварка металлических конструкций.

Крепление ступеней лестницы может быть:

  • на больцах;
  • на косоурах;
  • на тетиве.

Некоторые опытные мастера рекомендуют выполнять из профильной трубы только косоуры или основу конструкции, а для ступеней использовать материалы с меньшей массой. Наилучшим выбором для основы лестницы будет профиль с размерами 60×40 мм.

Стоит отметить, что у конструкций из профиля есть ряд несомненных достоинств:

  1. Хорошая сопротивляемость образованию плесени и коррозии, что делает их приемлемыми в местах с постоянными перепадами температуры и без отопления.
  2. Приставная лестница из профильной трубы может прослужить довольно долго, а в случае ее разборки, металл за ненадобностью можно продать или сдать в качестве лома.
  3. Сборка и монтаж металлического модульного или сварного каркаса производится достаточно быстро и легко.
  4. Поскольку внешний вид лестницы из профиля является довольно лаконичным, не составит большого труда совместить ее с имеющимся в помещении интерьером.
  5. Профильные трубы будут вполне доступны для большинства покупателей, поэтому себестоимость проекта будет невысокой. Да многим и работать с металлом проще, чем с древесиной.
  6. Металлический каркас из профилей превосходит по прочности любые другие аналогичные сооружения.
  7. Срок монтажа лестницы на второй этаж из профильной трубы намного меньше, чем при работе с деревом, если, конечно, у вас есть сварочный аппарат и навыки работы с ним.
  8. Немаловажен тот факт, что благодаря наличию металлической основы, в такой лестнице можно совмещать самые различные материалы – стекло, мрамор, плитку и даже пластик.

Выбор профиля и его возможности

От самых простых – такая конструкция в подвале вполне приемлема.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

  • два швеллера устанавливались параллельно друг другу;
  • между ними наваривались контуры из металлического уголка;
  • в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К вполне приемлемым домашним – довольно аккуратно смотрится.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

  • Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
  • Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
  • Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
  • Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
  • Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
  • Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
  • Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
  • Цена профиля не является неподъемной и вполне по карману обычной семье;
  • Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

Можно соорудить скелет и таким образом.

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

К подготовительным работам приступили

Ступеньки для лестницы – форма, материал, особенности конструкции

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

  • Сварочный аппарат и пачку электродов к нему;
  • Болгарка и круги по металлу;
  • Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
  • Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

А для наглядности лучше иметь чертеж под рукой.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

Лестница на косоуре: особенности конструкции и изготовление своими силами

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:

Самая простая конструкция металлической лестницы собирается следующим образом:

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

Стул-стремянка своими руками из дерева

Неоспоримыми преимуществами стремянки являются компактность и лёгкое хранение. Если сложить такую лестницу, её можно поставить в кладовку или повесить на стену. Поэтому в небольших помещениях (на маленькой кухне) удобнее использовать складную мебель: стулья, столы и подставки, которые после применения можно просто спрятать за дверь.

Если места в квартире совсем мало и хранить даже небольшую лестницу негде, можно сделать своими руками стул-стремянку, не требующий для хранения большого пространства. Но высота у такого изделия невелика, поэтому использовать его лучше всего в помещении. Создать компактную стремянку из дерева своими руками несложно. Её можно использовать не только для того, чтобы достать труднодоступную вещь, но и в качестве замены табуреток и стульев.

Для работы понадобятся доски толщиной 4,5 см и несколько брусков 3,5 х 4,5 см. Для крепления древесины используются деревянные штифты, шурупы или гвозди.

Инструменты и материалы, необходимые для работы

Для создания стремянки своими руками предпочтение следует отдавать алюминиевым или металлическим профильным трубам. Такую конструкцию впоследствии с легкостью можно будет перевозить даже в общественном транспорте. Кроме того, этот метал устойчив к вредоносному воздействию коррозийных процессов и прочих негативных факторов окружающей среды.

Профиль не нужно дополнительно грунтовать и окрашивать, а срок службы изделия зависеть будет зависеть только от качества сборки. При сборке такой конструкции не обойтись без:

  • рулетки;
  • угольника;
  • простого карандаша;
  • ножовки по металлу;
  • болгарки;
  • дрели;
  • отвертки;
  • молотка;
  • сверла по металлу;
  • болтов и гаек;
  • сварочного аппарата.

Кроме того, нужны будет такие расходные материалы, как:

  • ремни или цепи;
  • несколько резиновых набоек для ножек;
  • клей для металла или жидкие гвозди;
  • металлический лист, из которого будут вырезаться ступеньки и соединители;
  • металлическая или алюминиевая профильная труба.

Необходимо уточнить, что алюминиевая труба обладает высокой электропроводностью и готовое изделие запрещено использовать для ремонта высоковольтных линий.


Профильная труба

Впрочем, в быту такая необходимость встречается не так уж и часто. Алюминий хорошо проводит тепло, а на открытом воздухе он нагревается в несколько раз быстрее, чем металл.

Так, например, если такую стремянку оставить под солнцем летом на несколько часов, то она с большой вероятностью сильно нагреется, что усложнит работу.

Стремянка из профильных труб легка в изготовлении, а материал является общедоступным и отличается высоким запасом прочности. Стремянка, изготовленная из металлической профильной трубы требует окраски для защиты ее от коррозии.

Порядок изготовления

Для создания стремянки из профильных труб рекомендуется придерживаться следующей последовательности действий:

  1. Подготовить металлическую алюминиевую или стальную трубу и отрезать от нее 4 одинаковых по длине отрезка.
  2. Если труба изготовлена из металла, то с ее поверхности с помощью болгарки или дрели со специальной насадкой следует удалить особо крупную ржавчину.
  3. Трубу надежно закрепить заготовку в тисках и отполировать ее до блеска наждачной бумагой или с помощью специального средства для удаления ржавчины.
  4. Произвести нарезку ступенек с одинаковой длиной из заранее заготовленных металлических листов. В случае необходимости с них также удаляется налет ржавчины.
  5. Каркас начинает формироваться с приваривания ступенек. Если нет сварочного аппарата, то можно использовать уголки болты и гайки.
  6. Сверху и снизу трубы навариваются заглушки, либо надеваются резиновые наконечники.
  7. К двум оставшимся трубам в нижней и верхней их частях, привариваются перекладины, расстояние от которых до конца трубы должно составлять 10-15 см.
  8. Каркас из несущих профильных труб располагается горизонтально и в нем просверливается ряд отверстий, в которых с помощью болтов крепятся ремни.
  9. К той части лестницы, на которой не закреплены ступени нужно приварить металлическую пластину перпендикулярно каркасу. К другой половине каркаса необходимо прикрепить две пластины из металла – к ним сверху приваривается верхняя ступенька.

Рекомендуется прикручивать пластины со ступенями с использованием контргайки, для того, чтобы в случае необходимости они могли свободно прокручиваться.

Для того чтобы обеспечить надежную фиксацию, на уровне с опорной пластинкой формируются пропилы, которые будут выполнять функцию замка.

Разновидности

Лестницы из профильной трубы могут иметь различное назначение.

Маршевая лестница из профильной трубы

Конструкция может состоять из одного или нескольких пролетов (маршей), для их соединения между собой монтируются забежные ступени или горизонтальные переходные площадки. Переходные площадки, используемые при монтаже лестницы из нескольких маршей, обеспечивают дополнительную прочность каркаса, а забежные ступени позволяют сэкономить площадь, но увеличивают вероятность травматизма.

Одномаршевые конструкции обычно монтируются при возведении крыльца, внутри помещения для обустройства таких конструкций необходима большая площадь. Небольшая одномаршевая лестница внутри дома дает возможность обустройства под ней помещения хозяйственного назначения или шкафа, иногда там монтируют санузел или устраивают уголок для домашнего питомца. Чтобы уменьшить необходимую площадь, ее можно сделать более крутой, однако, это не всегда удобно для обитателей дома.

Винтовая

Это, конечно, интересное интерьерное решение, позволяющее сэкономить площадь в помещении, однако по ней практически невозможно поднять мебель и не очень удобно подниматься или спускаться с занятыми руками. Винтовая лестница изготавливается с использованием трубы в качестве опоры. Ступени вокруг опорного столба монтируются веером. Расчет такой конструкции несколько сложнее, чем маршевой.

Очень красиво смотрится в доме поворотная лестница.

Приставная лестница

Это самая простая в изготовлении конструкция из профильной трубы, которая обязательно найдет применение в частном доме. Такая лестница тяжелее деревянной, но гораздо прочнее и долговечнее. Ее не следует делать слишком длинной, смонтировав 2,5-3-метровую конструкцию и надев на ножки лестницы резиновые или пластиковые наконечники, можно получить устойчивую конструкцию, необходимую в саду или при проведении ремонтных работ.


Для данной лестницы хватит 2 опоры

Она изготавливается из двух металлических опор, к которым на расстоянии около 35 см привариваются поперечные ступеньки. Оптимальной является ширина в 40-60 сантиметров.

Стремянка

Устойчивая и прочная лестница-стремянка из профильной трубы позволяет произвести огромное количество хозяйственных работ. Ее легко сделать своими руками. Кроме профильной трубы, в этом случае необходимо наличие специального шарнирного механизма. Стремянку дополнительно можно оборудовать откидной площадкой. В случае монтажа поперечной планки между опорами ее элементов конструкция приобретает форму буквы А и становится более безопасной.

Подготовка к самостоятельной сборке стремянки

Наиболее популярной моделью является стремянка из профильной трубы. Для ее изготовления необходимо вырезать из металлического профиля 4 планки под два метра длиной. Размер ступеней определяется самостоятельно. Также для работы потребуется длинный болт с гайками и двумя ушками. Здесь следует оговориться, что конструкция будет гораздо надежнее, если использовать сварное соединение. Поскольку фиксация болтами требует точного расчета допустимой нагрузки. В противном случае хозяин не будет застрахован от внезапной деформации крепежных деталей. Поэтому на фото вы видите пример сварной модели.

Далее, чтобы изготовить крепкую стремянку, необходимо запастись следующими инструментами:

— Рулетка для проведения замеров;— Сварочный аппарат с защитной маской;— Дрель для сверления отверстий;— Угольник.

Если же планки профиля планируется резать самостоятельно, то следует также обзавестись защитными очками. Затем отрезки рекомендуется зачистить от острых выступов. Можно воспользоваться дрелью со специальной насадкой.

Это важно! Стальной профиль желательно выбирать с прямоугольным, а не круглым сечением. Аналогично следует поступить и с планками для ступеней

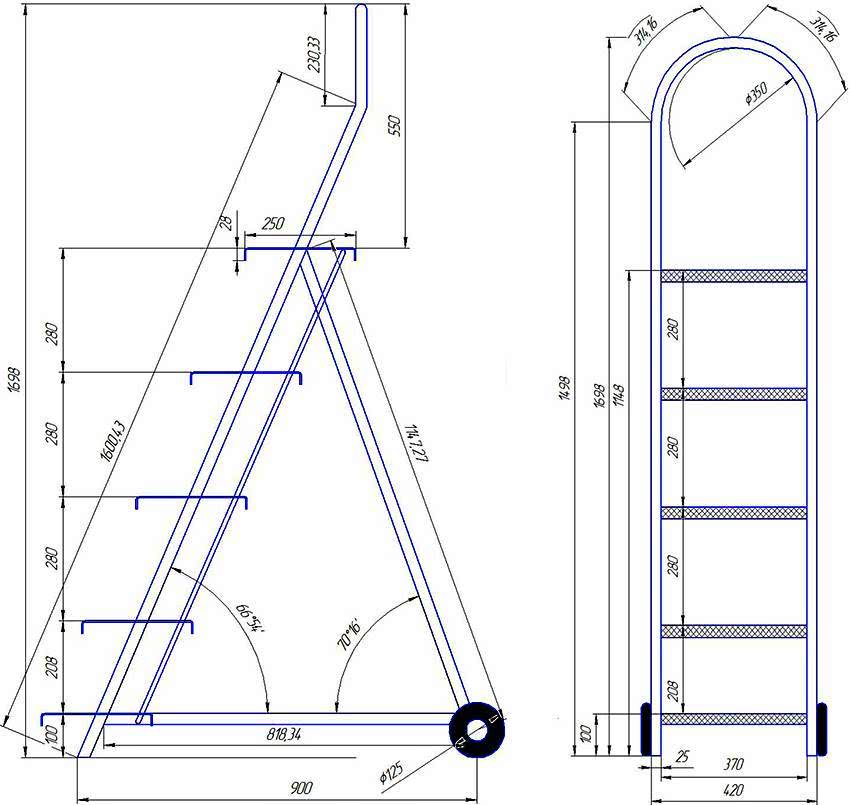

Перед началом работ желательно сделать чертеж эскиза

Аналогично следует поступить и с планками для ступеней. Перед началом работ желательно сделать чертеж эскиза.
